图文并茂地来详细讲讲Vue Diff算法

这是我参与更文挑战的第2天,活动详情查看: 更文挑战

最近刚好看完Vue源码中的Diff算法,刚好在参加更文挑战,就做了一些动图还有流程图,图文并茂地来详细讲一讲,VueDiff算法叭。

Vue2是如何更新节点

我们都知道,Vue中是使用了基于HTML的模板语法,允许开发者声明式地将DOM绑定至底层Vue实例的数据。而初始化的时候,Vue就会将该模板语法转化为真实DOM,渲染到页面中。

<template>
	<div>{{msg}}</div>
</template>

<script>
    export.default {
        data() {
                return {
                msg: 'HelloWorld'
            }
        }
    }
</script>
复制代码

但当数据发生变化的时候,Vue会如何去更新页面呢?

如果选择重新渲染整个DOM,那必然会引起整个DOM树的重绘和重排,而在真实项目中,不可能就跟上面的例子一样只有一句<div>{{msg}}</div>。当我们的页面非常复杂的情况下,且修改的数据只影响到一小部分页面数据的更新的时候,重新渲染页面一定是不可取的。

而这时候,最便捷的方式,就是找到该修改的数据所影响到的DOM,然后只更新那一个DOM就可以了。这就是Vue更新页面的方法。

Vue在初始化页面后,会将当前的真实DOM转换为虚拟DOM(Virtual DOM),并将其保存起来,这里称为oldVnode。然后当某个数据发变化后,Vue会先生成一个新的虚拟DOM——vnode,然后将vnodeoldVnode进行比较,找出需要更新的地方,然后直接在对应的真实DOM上进行修改。当修改结束后,就将vnode赋值给oldVnode存起来,作为下次更新比较的参照物。

而这个更新中的难点,也是我们今天要聊的内容,就是新旧vnode的比较,也就是我们常说的Diff算法。

什么是虚拟DOM

前面我们提到了虚拟DOM(Virtual DOM),那虚拟DOM是什么呢?

我们可能曾经打印过真实DOM,它实质上是个对象,但是它的元素是非常的多的,即使是很简单的几句代码。


因此,在真实DOM下,我们不太敢随便去直接操作和改动。

这时候,虚拟DOM就诞生了。它也是一个对象,而它其实是将真实DOM的数据抽取出来,以对象的形式模拟树形结构,使其更加简洁明了。

虚拟DOM没有很固定的模板,每个框架上的实现都存在差异,但是大部分结构都是相同的。下面我们就用Vue的虚拟DOM举个例子。

<div id="app">
  		<p class="text">HelloWorld</p>
</div>
复制代码

上面的DOM通过Vue生成了下面的虚拟DOM(有删减),对象中包含了根节点的标签tagkey值,文本信息text等等,同时也含有elm属性存放真实DOM,同时有个children数组,存放着子节点,子节点的结构也是一致的。

{
    "tag": "div", // 标签
    "key": undefined,    // key值
    "elm": div#app,      // 真实DOM
    "text": undefined,   // 文本信息
    "data": {attrs: {id:"app"}},      // 节点属性
    "children": [{    	// 孩子属性
        "tag": "p",
        "key": undefined,
        "elm": p.text,
        "text": undefined,
        "data": {attrs: {class: "text"}},
        "children": [{
            "tag": undefined,
            "key": undefined,
            "elm": text,
            "text": "helloWorld",
            "data": undefined,
            "children": []
        }]
    }]
}
复制代码

当我们把一些常用的信息提取出来,并且使用对象嵌套的形式,去存放子节点信息,从而形成一个虚拟DOM,这时候我们用其来进行比较的话,就会比两个真实DOM做比较简单多了。

Vue中,有个render函数,这个函数返回的VNode就是一个虚拟DOM。当然,你也可以使用virtual-domsnabbdom去体验一下虚拟DOM

Diff的实现

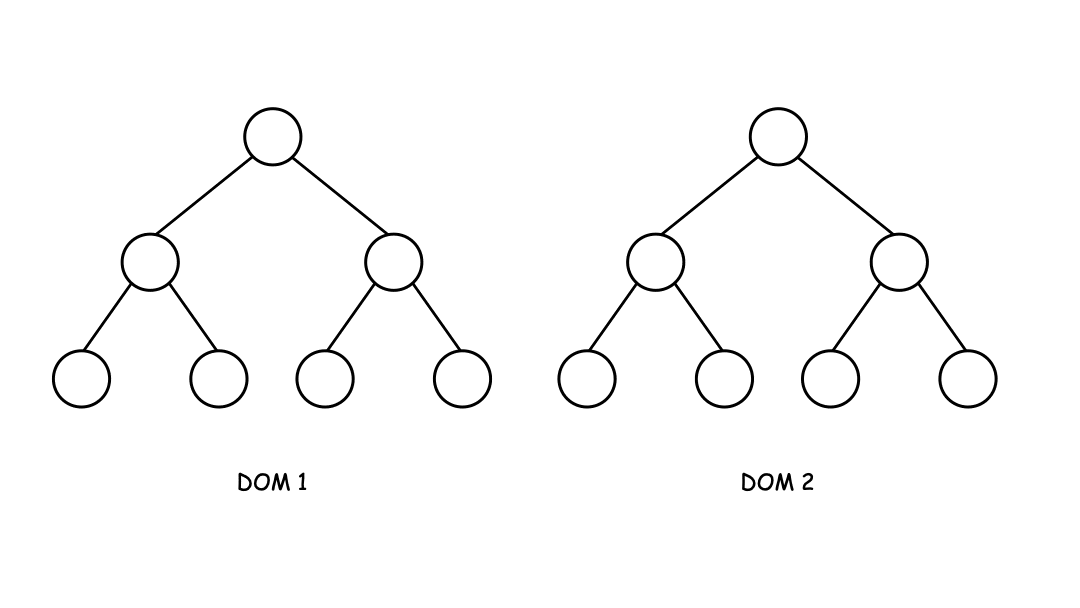

在使用Diff算法比较两个节点的时候,只会在同层级进行比较,而不会跨层级比较。


流程

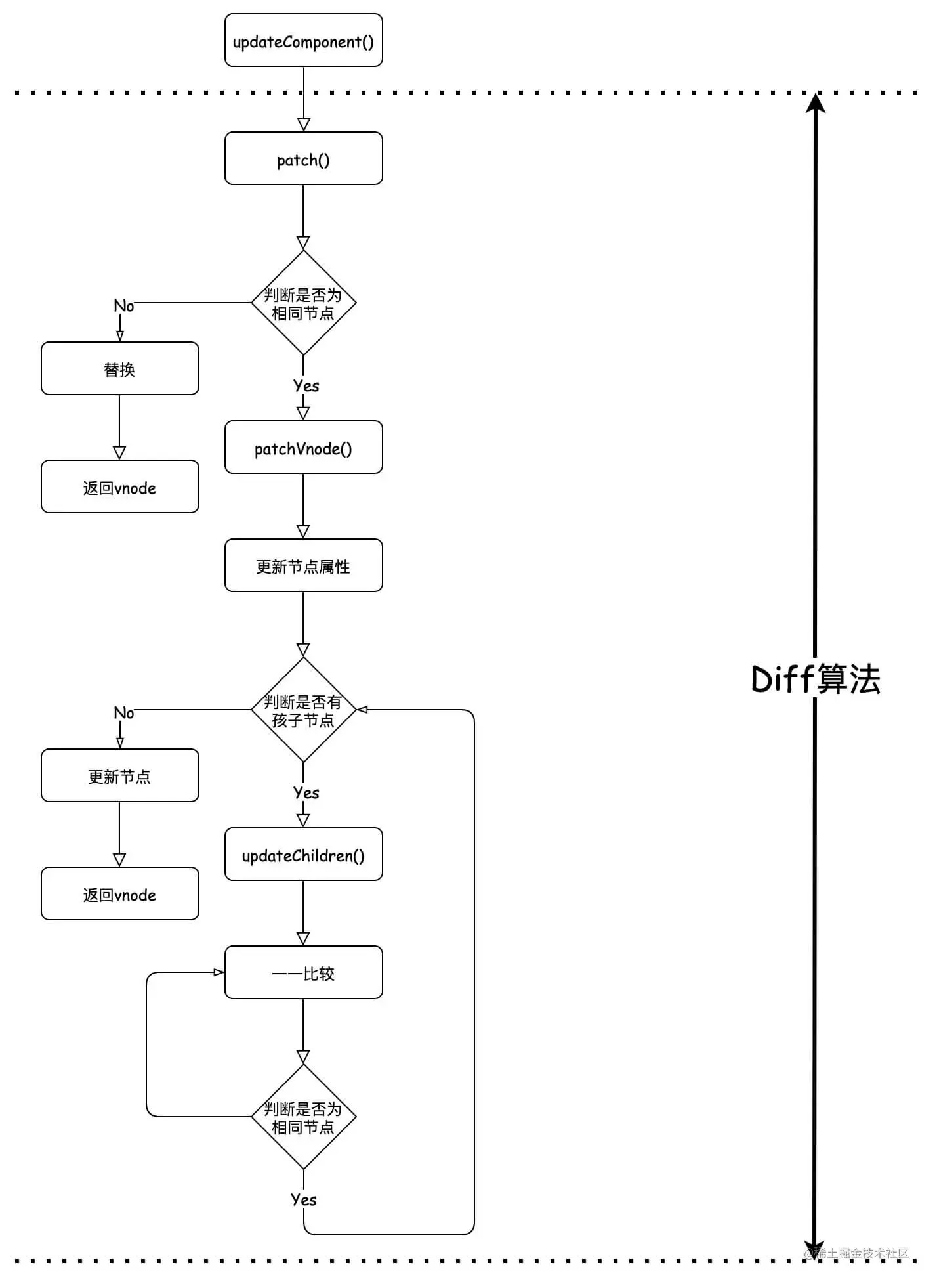

Vue中,主要是patch()patchVnode()updateChildren()这三个主要方法来实现Diff的。

  • 当我们Vue中的响应式数据变化的时候,就会触发页面更新函数updateComponent()(如何触发可以通过阅读Vue源码进行学习或者看一下我之前一篇《简单手写实现Vue2.x》);
  • 此时updateComponet()就会调用patch()方法,在该方法中进行比较是否为相同节点,是的话执行patchVnode()方法,开始比较节点差异;而如果不是相同节点的话,则进行替换操作,具体后面会讲到;
  • patchVnode()中,首先是更新节点属性,然后会判断有没有孩子节点,有的话则执行updateChildren()方法,对孩子节点进行比较;如果没有孩子节点的话,则进行节点文本内容判断更新;(文本节点是不会有孩子节点的)
  • updateChildren()中,会对传入的两个孩子节点数组进行一一比较,当找到相同节点的情况下,调用patchVnode()继续节点差异比较。


准备工作

为了后面更好的看核心代码,我们先在前面捋清楚一些函数。

isDef 和 isUndef

在源码中会用isDef()isUndef()判断vnode是否存在,实质上是判断vnode是不是undefinednull,毕竟vnode虚拟DOM是个对象。

export function isUndef (v: any): boolean %checks {
  return v === undefined || v === null
}

export function isDef (v: any): boolean %checks {
  return v !== undefined && v !== null
}
复制代码

sameVnode

在源码中会用sameVnode()方法去判断两个节点是否相同,实质上是通过去判断key值,tag标签等静态属性从而去判断两个节点是否为相同节点。

注意的是,这里的相同节点不意味着为相等节点,比如<div>HelloWorld</div><div>HiWorld</div>为相同节点,但是它们并不相等。在源码中是通过vnode1 === vnode2去判断是不是为相等节点。

// 比较是否相同节点
function sameVnode(a, b) {
    return (
        a.key === b.key &&
        a.asyncFactory === b.asyncFactory && (
            (
                a.tag === b.tag &&
                a.isComment === b.isComment &&
                isDef(a.data) === isDef(b.data) &&
                sameInputType(a, b)
            ) || (
                isTrue(a.isAsyncPlaceholder) &&
                isUndef(b.asyncFactory.error)
            )
        )
    )
}

function sameInputType(a, b) {
    if (a.tag !== 'input') return true
    let i
    const typeA = isDef(i = a.data) && isDef(i = i.attrs) && i.type
    const typeB = isDef(i = b.data) && isDef(i = i.attrs) && i.type
    return typeA === typeB || isTextInputType(typeA) && isTextInputType(typeB)
}
复制代码

patch

接下来开始看源码了,看看Vue是如何实现Diff算法。

下面的所有代码都只保留核心的代码,想看全部代码可以去看Vue的源码(patch文件路径:github.com/vuejs/vue/b…

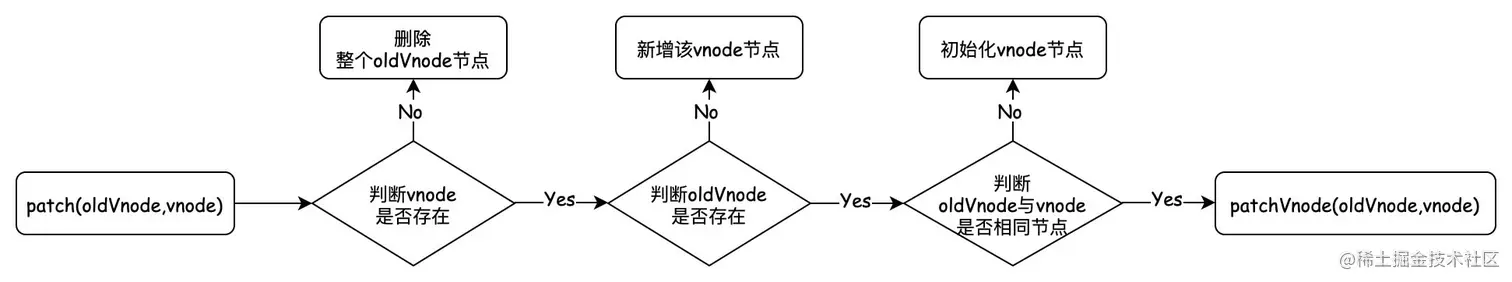

首先看看patch()方法,该方法接收新旧虚拟Dom,即oldVnodevnode,这个函数其实是对新旧虚拟Dom做一个简单的判断,而还没有进入详细的比较阶段。

  • 首先判断vnode是否存在,如果不存在的话,则代表这个旧节点要整个删除;
  • 如果vnode存在的话,再判断oldVnode是否存在,如果不存在的话,则代表只需要新增整个vnode节点就可以;
  • 如果vnodeoldVnode都存在的话,判断两者是不是相同节点,如果是的话,这调用patchVnode方法,对两个节点进行详细比较判断;
  • 如果两者不是相同节点的话,这种情况一般就是初始化页面,此时oldVnode其实是真实Dom,这是只需要将vnode转换为真实Dom然后替换掉oldVnode,具体就不多讲,这不是今天讨论的范围内。
// 更新时调用的__patch__
function patch(oldVnode, vnode, hydrating, removeOnly) {
    // 判断新节点是否存在
    if (isUndef(vnode)) {
        if (isDef(oldVnode)) invokeDestroyHook(oldVnode)  // 新的节点不存在且旧节点存在:删除
        return
    }

		// 判断旧节点是否存在
    if (isUndef(oldVnode)) {
				// 旧节点不存在且新节点存在:新增
        createElm(vnode, insertedVnodeQueue)
    } else {
        if (sameVnode(oldVnode, vnode)) {
            // 比较新旧节点 diff算法
            patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
        } else {
            // 初始化页面(此时的oldVnode是个真实DOM)
                oldVnode = emptyNodeAt(oldVnode)
            }
            // 创建新的节点
            createElm(
                vnode,
                insertedVnodeQueue,
                oldElm._leaveCb ? null : parentElm,
                nodeOps.nextSibling(oldElm)
            )
        }
    }

    return vnode.elm
}
复制代码


patchVnode

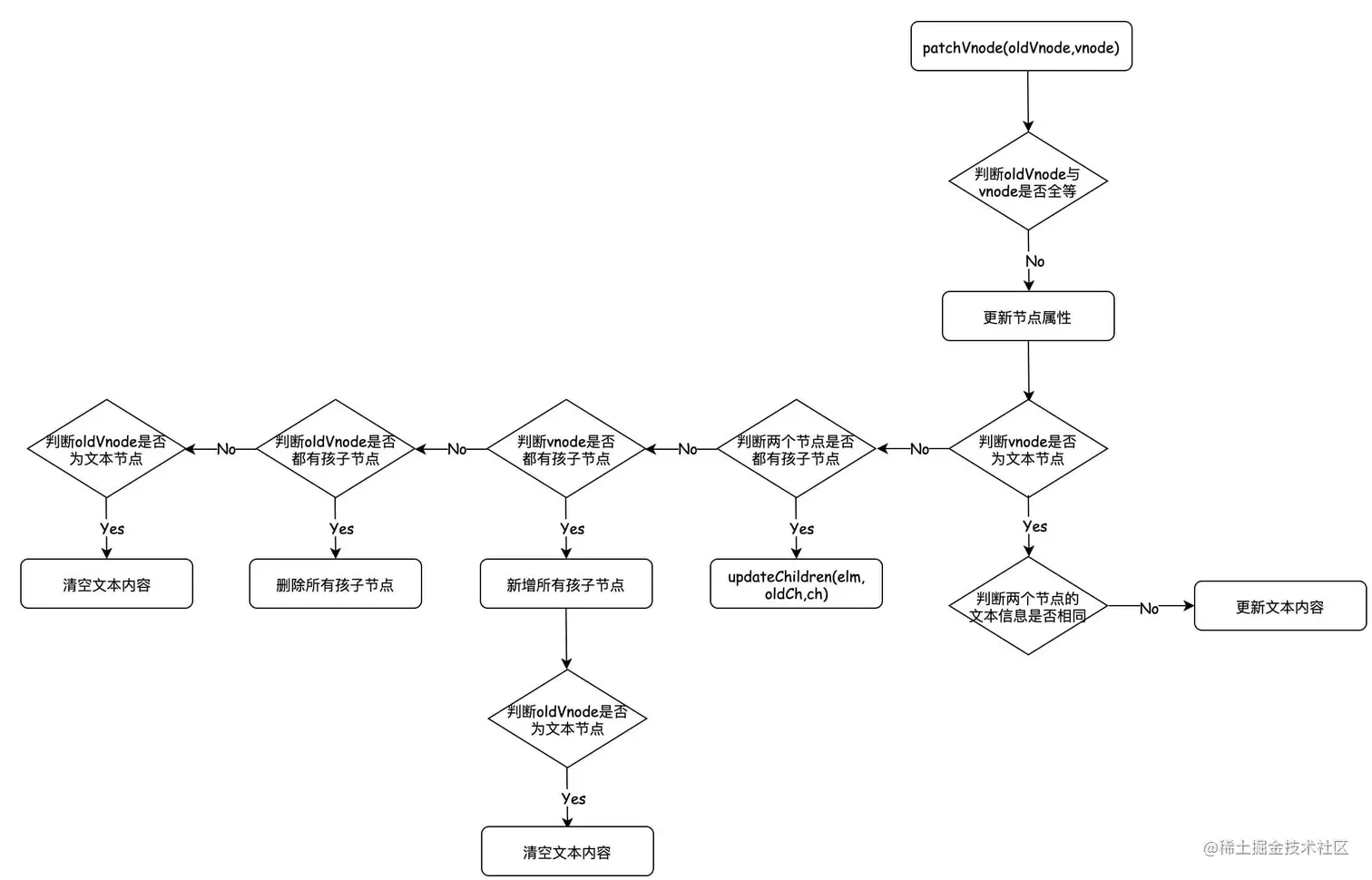

patchVnode()中,同样是接收新旧虚拟Dom,即oldVnodevnode;在该函数中,即开始对两个虚拟Dom进行比较更新了。

  • 首先判断两个虚拟Dom是不是全等,即没有任何变动;是的话直接结束函数,否则继续执行;
  • 其次更新节点的属性;
  • 接着判断vnode.text是否存在,即vnode是不是文本节点。是的话,只需要更新节点文本既可,否则的话,这继续比较;
  • 判断vnodeoldVnode是否有孩子节点:
    • 如果两者都有孩子节点的话,执行updateChildren()方法,进行比较更新孩子节点;
    • 如果vnode有孩子节点而oldVnode没有的话,则直接新增所有孩子节点,并将该节点文本属性设为空;
    • 如果oldVnode有孩子节点而vnode没有的话,则直接删除所有孩子节点;
    • 如果两者都没有孩子节点,就判断oldVnode.text是否有内容,有的话清空内容既可。
// 比较两个虚拟DOM
function patchVnode(oldVnode, vnode,  insertedVnodeQueue, ownerArray, index, removeOnly) {
    // 如果两个虚拟DOM一样,无需比较直接返回
    if (oldVnode === vnode) {
        return
    }

    // 获取真实DOM
    const elm = vnode.elm = oldVnode.elm

    // 获取两个比较节点的孩子节点
    const oldCh = oldVnode.children
    const ch = vnode.children

    // 属性更新
    if (isDef(data) && isPatchable(vnode)) {
        for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
        if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
    }

    if (isUndef(vnode.text)) {   // 没有文本 -> 该情况一般都是有孩子节点
        if (isDef(oldCh) && isDef(ch)) {  // 新旧节点都有孩子节点 -> 比较子节点
            if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
        } else if (isDef(ch)) {  // 新节点有孩子节点,旧节点没有孩子节点 -> 新增
            if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')  // 如果旧节点有文本内容,将其设置为空
            addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
        } else if (isDef(oldCh)) {   // 旧节点有孩子节点,新节点没有孩子节点 -> 删除
            removeVnodes(oldCh, 0, oldCh.length - 1)
        } else if (isDef(oldVnode.text)) {   // 旧节点有文本,新节点没有文本 -> 删除文本
            nodeOps.setTextContent(elm, '')
        }
    } else if (oldVnode.text !== vnode.text) {  // 新旧节点文本不同 -> 更新文本
        nodeOps.setTextContent(elm, vnode.text)
    }
}
复制代码


updateChildren

最后就来看看updateChildren方法了,这个也是最难理解的一部分,所以就先带大家一步步捋清楚后,手写一下,再看源码。

首先这个方法传入三个比较重要的参数,即parentElm父级真实节点,便于直接节点操作;oldCholdVnode的孩子节点;newChVnode的孩子节点。

oldChnewCh都是一个数组。 这个方法的作用,就是对这两个数组一一比较,找到相同的节点,执行patchVnode再次进行比较更新,剩下的少退多补。

这个方法我们想到最简单的方法,就是两个数组进行遍历匹配,但是这样子的复杂度是很大的,时间复杂度为O(NM),而且我们真实项目中,页面结构是非常庞大和复杂的,所以这个方案是非常耗性能的。

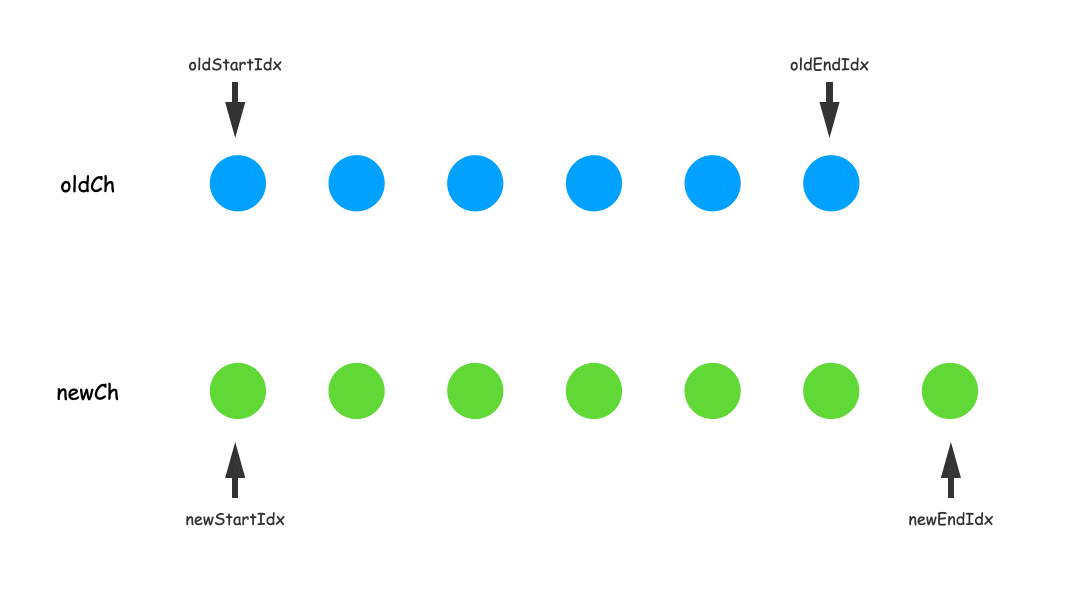

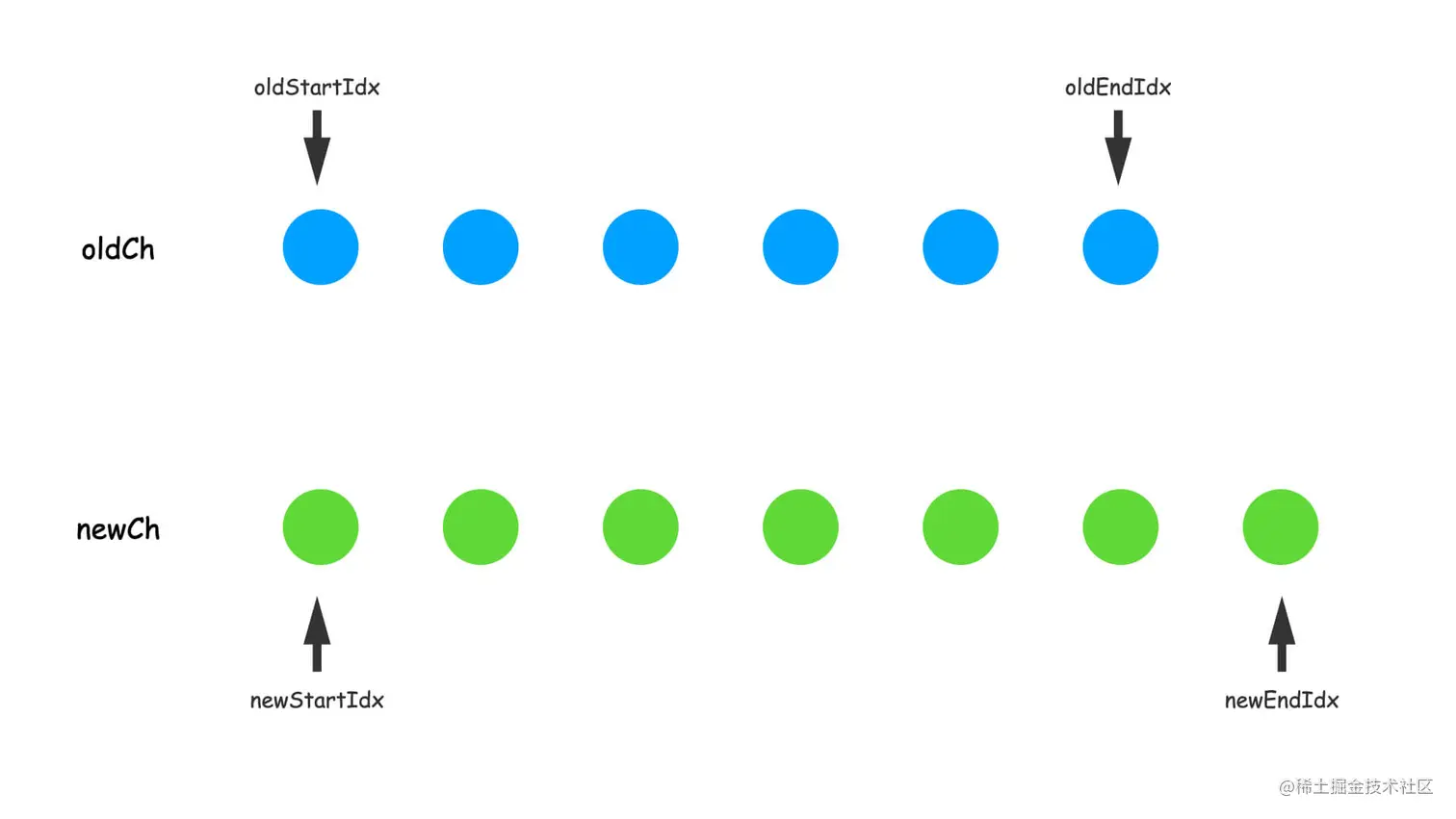

Vue中,主要的实现是用四个指针进行实现。四个指针初始位置分别在两个数组的头尾。因此我们先来初始化必要的变量。

let oldStartIdx = 0;   								// oldCh数组左边的指针位置
let oldStartVnode = oldCh[0];  			  // oldCh数组左边的指针对应的节点
let oldEndIdx = oldCh.length - 1; 		// oldCh数组右边的指针位置
let oldEndVnode = oldCh[oldEndIdx]; 	// oldCh数组右边的指针对应的节点
let newStartIdx = 0;									// newCh数组左边的指针位置
let newStartVnode = newCh[0];					// newCh数组左边的指针对应的节点
let newEndIdx = newCh.length - 1;			// newCh数组右边的指针位置
let newEndVnode = newCh[newEndIdx]; 	// newCh数组右边的指针对应的节点
复制代码

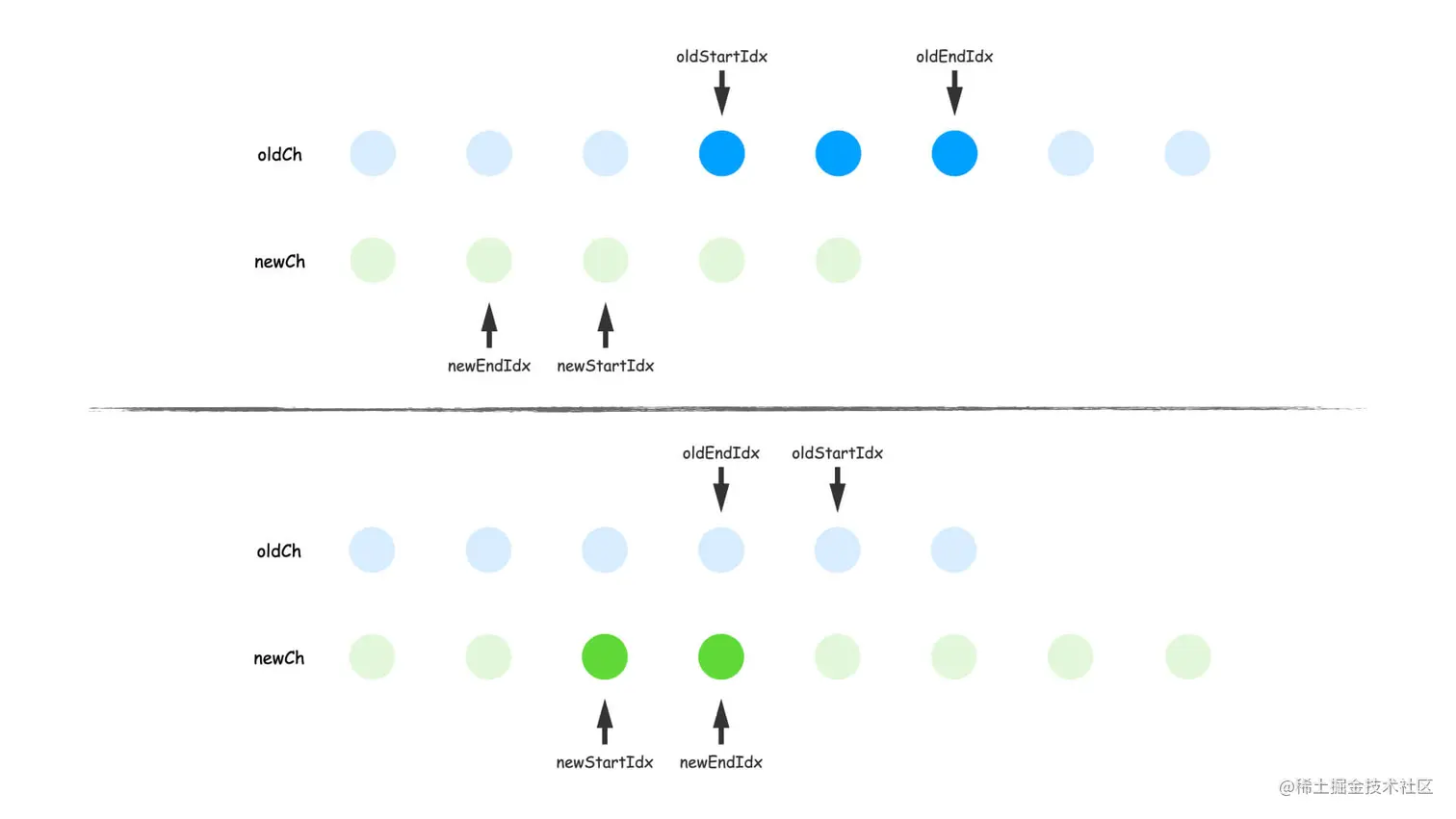

然而这四个指针不会一直不动的,它们会进行相互比较,如果比较得出是相同节点后,对应两个指针就会向另一侧移动,而直至两两重合的时候,这个循环也就结束了。

当然看到这里,你会有很多疑问,但先把疑问记起来,后面都会一一作答的。我们接着写一个循环语句。

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      // TODO
}
复制代码

接着我们开始相互比较。

首先是oldStartVnodenewStartVnode进行比较,如果比较相同的话,我们就可以执行patchVnode语句,并且移动oldStartIdxnewStartIdx


while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx);
            oldStartVnode = oldCh[++oldStartIdx];
            newStartVnode = newCh[++newStartIdx];
      }
}
复制代码

如果oldStartVnodenewStartVnode匹配不上的话,接下来就是oldEndVnodenewEndVnode做比较了。


while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            oldEndVnode = oldCh[--oldEndIdx]
            newEndVnode = newCh[--newEndIdx]
      }
}
复制代码

但如果两头比较和两尾比较都不是相同节点的话,这时候就开始交叉比较了。首先是oldStartVnodenewEndVnode做比较。


但交叉比较的时候如果匹配上的话,就需要注意到一个问题,这时候你不仅仅要比较更新节点的内容,你还需要移动节点的位置,因此我们可以借助insertBeforenextSiblingDOM操作方法去实现,这个自行去学习叭。

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            // 将oldStartVnode节点移动到对应位置,即oldEndVnode节点的后面
            nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))

            oldStartVnode = oldCh[++oldStartIdx]
            newEndVnode = newCh[--newEndIdx]
      }
}
复制代码

如果oldStartVnodenewEndVnode匹配不上的话,就oldEndVnodenewStartVnode进行比较。


while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldEndVnode, newStartVnode)){
            patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            // 将oldEndVnode节点移动到对应位置,即oldStartVnode节点的前面
            nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)

            oldEndVnode = oldCh[--oldEndIdx]
            newStartVnode = newCh[++newStartIdx]
      }
}
复制代码

此时,如果四种比较方法都匹配不到相同节点的话,我们就只能使用暴力解法去实现了,也就是针对于newStartVnode这个节点,我们去遍历oldCh中剩余的节点,一一匹配。

Vue中,我们知道标签会有一个属性——key值,而在同一级的Dom中,如果key有值的话,它必须是唯一的;如果不设值就默认为undefined。所以我们可以先用key来配对一下。

我们可以先生成一个oldChkey->index的映射表,我们可以创建一个函数createKeyToOldIdx实现,返回的结果用一个变量oldKeyToIdx去存储。

function createKeyToOldIdx(children, beginIdx, endIdx) {
    let i, key
    const map = {}
    for (i = beginIdx; i <= endIdx; ++i) {
        key = children[i].key
        if (isDef(key)) map[key] = i
    }
    return map
}
复制代码

这时候,如果newStartVnode存在key的话,我们就可以直接用oldKeyToIdx[newStartVnode.key]拿到对应旧孩子节点的下标index

但如果newStartVnode没有key值的话,就只能通过遍历oldCh中剩余的节点,一一进行匹配获取对应下标index,这个也可以封装成一个函数去实现。

function findIdxInOld(node, oldCh, start, end) {
    for (let i = start; i < end; i++) {
        const c = oldCh[i]
        if (isDef(c) && sameVnode(node, c)) return i
    }
}
复制代码

这时候我们先继续手写代码。

let oldKeyToIdx, idxInOld;

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldEndVnode, newStartVnode)){
            ...
      }else{
        		// 遍历剩余的旧孩子节点,将有key值的生成index表 <{key: i}>
            if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)

            // 如果newStartVnode存在key,就进行匹配index值;如果没有key值,遍历剩余的旧孩子节点,一一与newStartVnode匹配,相同节点的返回index
            idxInOld = isDef(newStartVnode.key)
                ? oldKeyToIdx[newStartVnode.key]
                : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
      }
}
复制代码

当然,这个情况下,idxInOld下标值还是有可能为空,这种情况就代表那个newStartVnode是一个全新的节点,这时候我们只需要新增节点就可以了。

如果idxInOld不为空的话,我们就获取对应的oldVnode,然后与newStartVnode进行比较,如果是相同节点的话,调用patchVnode()函数, 并且将对应的oldVnode设置为undefined;如果匹配出来时不同节点,那就直接创建一个节点既可。

最后,移动一下newStartIdx

let oldKeyToIdx, idxInOld, vnodeToMove;

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldEndVnode, newStartVnode)){
            ...
      }else{
        		// 遍历剩余的旧孩子节点,将有key值的生成index表 <{key: i}>
            if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)

            // 如果newStartVnode存在key,就进行匹配index值;如果没有key值,遍历剩余的旧孩子节点,一一与newStartVnode匹配,相同节点的返回index
            idxInOld = isDef(newStartVnode.key)
                ? oldKeyToIdx[newStartVnode.key]
                : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
            if (isUndef(idxInOld)) {
                // 如果匹配不到index,则创建新节点
                createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
            } else {
                // 获取对应的旧孩子节点
                vnodeToMove = oldCh[idxInOld]
                if (sameVnode(vnodeToMove, newStartVnode)) {
                    patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)

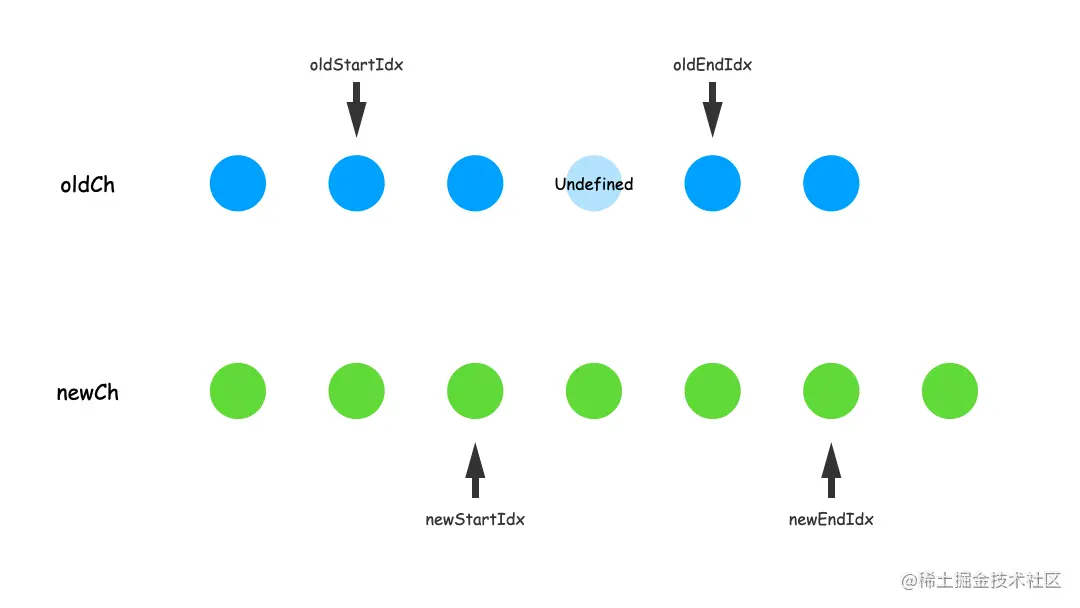

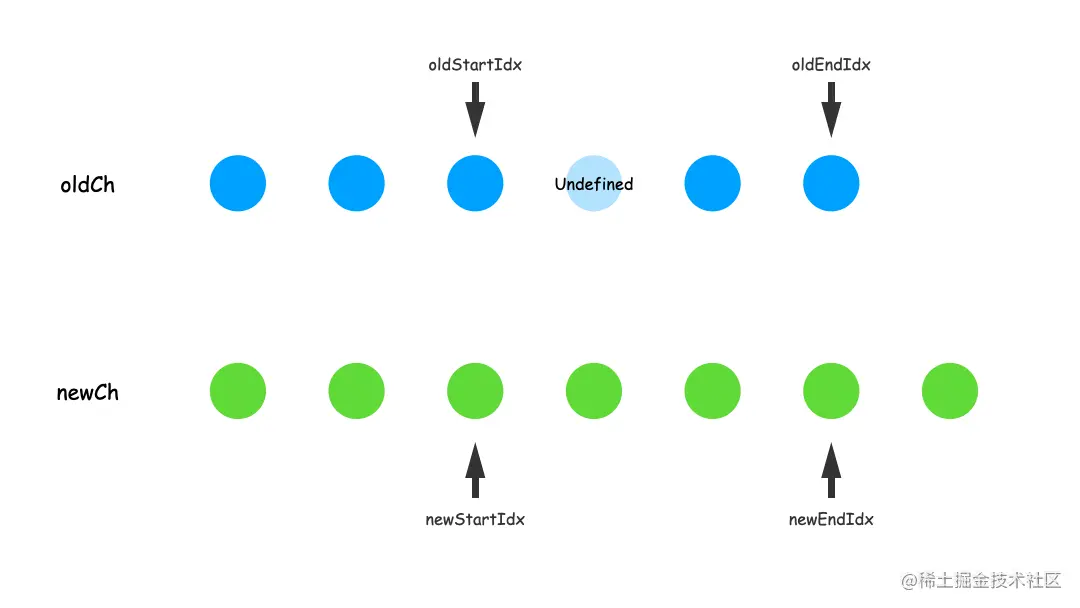

                    // 因为idxInOld是处于oldStartIdx和oldEndIdx之间,因此只能将其设置为undefined,而不是移动两个指针
                    oldCh[idxInOld] = undefined
                    nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
                } else {
                    // 如果key相同但节点不同,就创建一个新的节点
                    createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
                }
            }
            // 移动新节点的左边指针
            newStartVnode = newCh[++newStartIdx]
      }
}
复制代码


这里有个重点,如果我们匹配到对应的oldVnode的话,需要将其设置为undefined,同时当后面我们的oldStartIdxoldEndIdx移动后,如果判断出对应的vnodeundefined时,就需要选择跳过。

let oldKeyToIdx, idxInOld, vnodeToMove;

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        		// 当oldStartVnode为undefined的时候,oldStartVnode右移
        		oldStartVnode = oldCh[++oldStartIdx]
      } else if (isUndef(oldEndVnode)) {
        		// 当oldEndVnode为undefined的时候,oldEndVnode左移
        		oldEndVnode = oldCh[--oldEndIdx]
      } else if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldEndVnode, newStartVnode)){
            ...
      }else{
        		...
      }
}
复制代码



到这个时候,我们已经完成的差不多了,只剩下最后的收尾工作了。

如果这时候,oldCh的两个指针已经重叠并越过,而newCh的两个指针还未重叠;或者说是相反情况下。


这时候,如果oldCh有多余的vnode,我们只需要将其都删除既可;如果是newCh有多余的vnode,我们只需新增它们就可以了。

let oldKeyToIdx, idxInOld, vnodeToMove, refElm;

while(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        		...
      } else if (isUndef(oldEndVnode)) {
        		...
      } else if(sameVnode(oldStartVnode, newStartVnode)){
        		...
      }else if(sameVnode(oldEndVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldStartVnode, newEndVnode)){
            ...
      }else if(sameVnode(oldEndVnode, newStartVnode)){
            ...
      }else{
        		...
      }

      if (oldStartIdx > oldEndIdx) {
            // 当旧节点左指针已经超过右指针的时候,新增剩余的新的孩子节点
            refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
            addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    	} else if (newStartIdx > newEndIdx) {
            // 当新节点左指针已经超过右指针的时候,删除剩余的旧的孩子节点
            removeVnodes(oldCh, oldStartIdx, oldEndIdx)
   		}
}
复制代码

这时候,我们就完成了updateChildren()方法了,整体代码如下:

// 比较两组孩子节点
function updateChildren(parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    // 设置首尾4个指针和对应节点
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]

    // diff查找是所需的变量
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    // 循环结束条件:新旧节点的头尾指针都重合
    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
        if (isUndef(oldStartVnode)) {
            // 当oldStartVnode为undefined的时候,oldStartVnode右移
            oldStartVnode = oldCh[++oldStartIdx]
        } else if (isUndef(oldEndVnode)) {
            // 当oldEndVnode为undefined的时候,oldEndVnode左移
            oldEndVnode = oldCh[--oldEndIdx]
        } else if (sameVnode(oldStartVnode, newStartVnode)) {
            // 当oldStartVnode与newStartVnode节点相同,对比节点
            patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            // 对应两个指针更新
            oldStartVnode = oldCh[++oldStartIdx]
            newStartVnode = newCh[++newStartIdx]
        } else if (sameVnode(oldEndVnode, newEndVnode)) {
            // 当oldEndVnode与newEndVnode节点相同,对比节点
            patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            // 对应两个指针更新
            oldEndVnode = oldCh[--oldEndIdx]
            newEndVnode = newCh[--newEndIdx]
        } else if (sameVnode(oldStartVnode, newEndVnode)) {
            // 当oldStartVnode与newEndVnode节点相同,对比节点
            patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            // 将oldStartVnode节点移动到对应位置,即oldEndVnode节点的后面
            nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
            // 对应两个指针更新
            oldStartVnode = oldCh[++oldStartIdx]
            newEndVnode = newCh[--newEndIdx]
        } else if (sameVnode(oldEndVnode, newStartVnode)) {
            // 当oldEndVnode与newStartVnode节点相同,对比节点
            patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            // 将oldEndVnode节点移动到对应位置,即oldStartVnode节点的前面
            nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
            // 对应两个指针更新
            oldEndVnode = oldCh[--oldEndIdx]
            newStartVnode = newCh[++newStartIdx]
        } else {   // 暴力解法 使用key匹配
            // 遍历剩余的旧孩子节点,将有key值的生成index表 <{key: i}>
            if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)

            // 如果newStartVnode存在key,就进行匹配index值;如果没有key值,遍历剩余的旧孩子节点,一一与newStartVnode匹配,相同节点的返回index
            idxInOld = isDef(newStartVnode.key)
                ? oldKeyToIdx[newStartVnode.key]
                : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)

            if (isUndef(idxInOld)) {
                // 如果匹配不到index,则创建新节点
                createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
            } else {
                // 获取对应的旧孩子节点
                vnodeToMove = oldCh[idxInOld]
                if (sameVnode(vnodeToMove, newStartVnode)) {
                    patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
                    // 因为idxInOld是处于oldStartIdx和oldEndIdx之间,因此只能将其设置为undefined,而不是移动两个指针
                    oldCh[idxInOld] = undefined
                    nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
                } else {
                    // 如果key相同但节点不同,就创建一个新的节点
                    createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
                }
            }
            // 移动新节点的左边指针
            newStartVnode = newCh[++newStartIdx]
        }
    }

    if (oldStartIdx > oldEndIdx) {
        // 当旧节点左指针已经超过右指针的时候,新增剩余的新的孩子节点
        refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
        addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    } else if (newStartIdx > newEndIdx) {
        // 当新节点左指针已经超过右指针的时候,删除剩余的旧的孩子节点
        removeVnodes(oldCh, oldStartIdx, oldEndIdx)
    }
}
复制代码

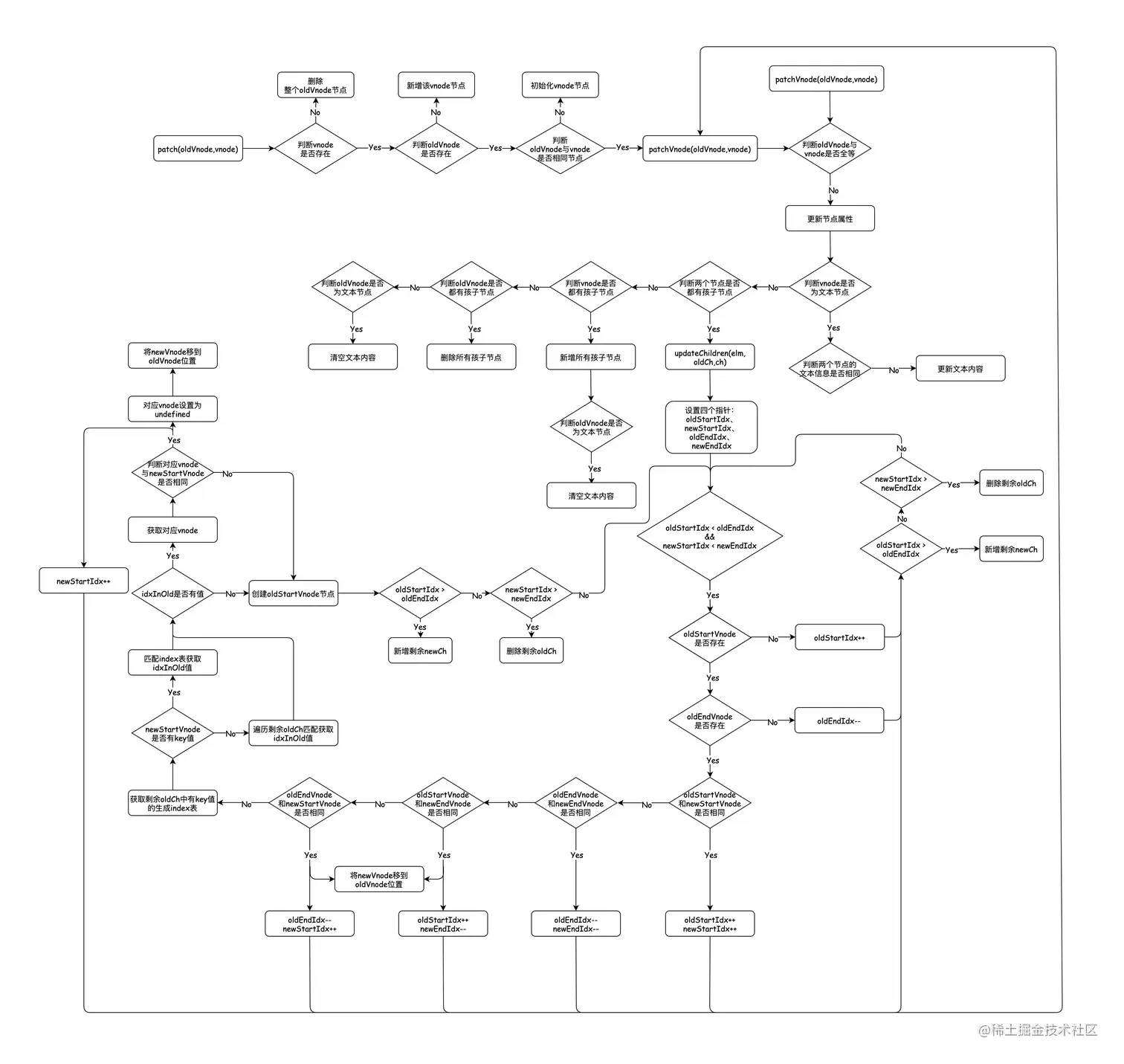

流程图


为什么要用key值

我们在前面的sameVnode()可以看到,我们在比较两个节点是否相同的时候,第一个判断条件就是vnode.key;并且在后面使用暴力解法的时候,第一选择也是通过key去匹配,而这样会有什么好处呢?我们通过下面一个简单的例子来解答这个问题叭。

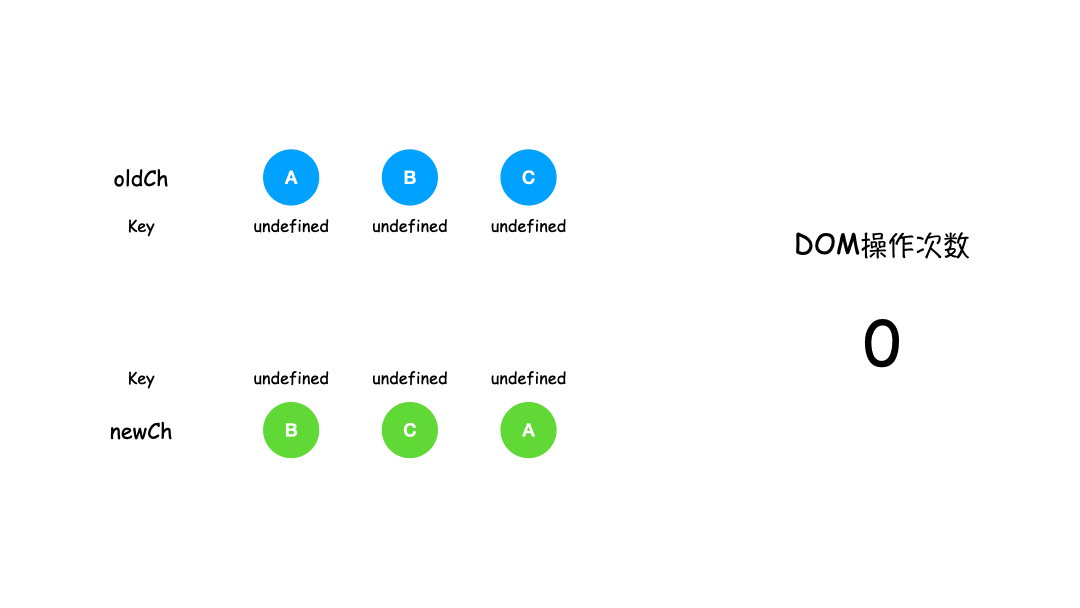

假设我们此时的新旧节点如下:

<!--  old  -->
<div>
  	<p>A</p>
  	<p>B</p>
  	<p>C</p>
</div>

<!--  new  -->
<div>
  	<p>B</p>
  	<p>C</p>
  	<p>A</p>
</div>
复制代码

在上面的例子,我们可以看出,<p>A</p>被移动到最后面去了。

但如果我们没有设置key值的话,通过diff需要操作Dom的次数会很多,因为当keyundefined的情况下,每个p标签其实都是相同节点,因此这是执行diff的话,它会将第一个A改成B,把第二个B改成C,把第三个C改成A,这时一共操作了三次Dom


但如果,我们分别给对应添加了key值,通过diff只需操作一次Dom,即将第一个节点移动到最后既可。


文章分类
前端
文章标签
