微服务项目设计与实现详解(图文版)

本文章转自:乐字节

文章主要讲解:微服务项目设计与实现

获取更多Java微服务相关资料可以关注公众号《乐字节》 发送:999

前言

随着互联网的发展,后端服务和容器编排技术的日益成熟,微服务成为了后端服务的首选。微服务是一种设计思想,它并不局限于任何开发语言,在本例中我们选择java的spring boot 框架来实现微服务。微服务之间的 RPC 方案也很多,我们这里选择RESTFUL 这种最常见的方案。为了项目的简洁,项目也没有涉及数据库和缓存,配置中心相关的内容。我们主要注重项目的设计思想实践和项目改进。

微服务项目的设计

1.1 微服务设计的思想

一张图详解了微服务最本质的东西。


微服务把各个功能拆开了,每个模块的功能更加独立,也更加单一。每个模块都独立发展,可以说做到了功能的高内聚,低偶合。


再借一张,这样数据库也被彻底拆分开了。一个巨大复制的单体数据库也按照功能拆成了小的独立数据库。

微服务就是这么简单吗?当然不是,里面有很多细节需要考虑,纸上得来终觉浅,绝知此事要躬行。这次让我们开始从0开始真正的设计整套系统。

1.2 实践设计和改进

现在我们要设计一个最简单的微服务架构。为了更贴近真实的业务。我们假设这个系统是这样的。


整个系统的前端是一个有着前后端分离站点,用户访问了www.demo.com 这个前端站点,通过前端页面发起请求,www.demo.com 服务器将请求发往a.demo.com. 然后a.demo.com 再请求b.demo.com ,b.demo.com 再请求 c.demo.com。c.demo.com 将结果返回后,不断返回,最终显示在前端站点,完成微服务的全套调用流程。[ 一般业务系统 在前端和微服务直接还存在一个网关部分,网关一般用于鉴权,请求分类,监控等功能, 这里因为比较简单,所以省略了这个部分]

最终我们将这套架构将部署在kubernetes 上,开始真正的服务用户。

1.3 改进项目

从图一我们可以看到这是一个非常简单而单薄的架构,存在很多问题,我们需要不断地解决它们。下面我们开始改进项目。

首先,我们要解决节点的可靠性。在图一所有的节点都只有一个实例,任何节点的崩溃都将造成项目无法运行,在真正的项目中这是不可接受的。怎么解决呢?当然是多个实例

1.3.1 加入多实例及注册中心


我们将各个模块的实例数目增加,多个实例才能保证整个系统的可靠性。如果一个实例有问题,我们还是可以其他相同的实例进行服务。

但是多个实例又带来一个问题,各个组件之间如何定位呢?如果有10个b.demo.com 实例,它的上下游又该如何找到它们呢?解决方案之一是注册中心。注册中心解决的是应用之间的寻址问题。有了它,上下游之间的应用可以相互寻址,并且获知那些实例是可用的,应用挑选可用的实例进行工作。注册中心的方案很多,有eureka,zookeeper, console, Nacos 等等,关于讨论各种注册中心是AP、CP的区别,优劣的文章很多,这篇文章不是一篇微服务的开发教程,我们选择比较常见的eureka为演示的注册中心。

注:在kubernetes 中部署微服务,对注册中心是没有任何限制的。所以不要被某些文章误导,按照这篇文章做,你完全可以做到代码零修改,直接在kubernetes 上运行。

1.3.2 监控系统 Metrics

在完成了注册中心的功能后,虽然整个系统可以运行了,我们会发现没有应用监控的情况下,我们对系统运转状态是完全摸黑的,这样相当于盲人骑马,非常危险。我们需要知道所有微服务运行的状态,必须将各个微服务的状态监控起来,只有这样才能做到 运筹帷幄,决胜千里。


在这里,我们选择使用Prometheus和Grafana这套监控组合。Prometheus + Grafana是一个比较常见的组合, 基本是现在容器监控的标准配置。

在kubernetes 上,我们需要每个微服务的实例里开启监控数据到导出功能。同时利用 Prometheus 的自动发现功能, 这样Prometheus 可以将数据收集存储起来。这里的数据包括每个应用的各项指标比如内存大小,200错误数目,500错误数目, JVM里线程数量,GC时间大小。配合granfana的聚合显示能力,我们可以直观地对整个系统有完整把控。在应用开发过程中,我们只需要在代码里加入一个类库就可以实现信息的导出,不需要专门写代码。

1.3.3 日志系统 logging

目前已经有了监控,日志还有存在的必要吗?当然 下面这个图就反应监控的3个维度。


这3个维度分别是Mertics Tracing 和logging

Metrics 主要就是指刚才说的监控,它主要反应的就是一个聚合的数据,比如今天200错误是多少,QPS是多少?它指的是一段时间内的数据聚合。

Logging 就是我们现在讨论的日志。的它描述一些离散的(不连续的)事件。比如各个系统里的错误,告警。所以我们需要将日志收集起来。

Tracing 则关注单次请求中信息。我们关注请求的质量和服务可行性,是我们优化系统,排查问题的工具。

说到了日志,在一个分布式系统,日志是非常重要的一环。因为微服务和容器的缘故,导致日志收集不是这么简单了。因为在kubernetes 里 容器的销毁和重启都是经常可能出现的,我们需要第一时间就把日志收集起来。

日志收集的方案有很多,有些方案是在本地启动一个收集进程,将落地的日志转发到kakfa组件再转发日志中心,也有的方案是直接写到kafka组件直接进入日志中心。两者各有优劣。

在这里,我们的方案选择了后者。我们简单地利用一个组件将日志直接打入kafka 组件。这种方案的好处是我们日志不再落地,日志IO被消除了,日志的存储也和容器做到了分离。我们再也不用担心日志IO对宿主机造成的系统压力了。


1.3.4 追踪系统 Tracing

刚才我们讨论了监控 (Metric)和日志(Logging),还有一个维度就是追踪(Tracing).

随着微服务的实例越来越多,有一个很现实的问题出现了,当大规模分布式集群出现了,应用构建在不同的容器集群里、有可能布在了几千台容器里,横跨多个不同的数据中心。因此,就需要一些可以帮助理解系统行为、用于分析性能问题的工具。这该怎么解决呢?可以看看google的论文 google dapper


Google 的论文描述一种解决办法,我们一般称作APM(Application Performance Monitor). 它把一次调用加入一个独立无二的标记,并且在各个系统里透传标记,从而达到追踪整个消息处理过程的能力。市面上大多数实现都是基于这一思想,可选方案的有很多,如 cat pip, zipkin, skywalkin。它们有需要代码注入的,有无注入的。关于他们的优劣也有很多文章评述。在这里我们选用zipkin 。Zipkin 需要在项目中加入一个库,并不需要写代码,这对业务的入侵做到了很少,非常方便。


1.3.5 流量控制

你认为这一切就完了吗?当然不是,微服务里还有一项非常重要的功能:流量控制,我们还没有做。

当海量的请求来临的时候,我们可以用增加容器数量的办法来提高我们的服务能力,但是简单地添加实例是很危险的,因为整个系统的服务能力是被系统短板所限制的,简单地添加实例,并不是总能起到提高服务能力的作用。反而可能引起反作用,最终导致整个系统的崩溃。

我们对整个系统的负载容量是有一个设计的,当超出我们设计的能力时,我们需要对多余的请求说No。相应的方案分别是熔断、限流和降级。目前java领域的这方面的hystrix,sentinel 在这方面都做得很好。Sentinel 在阿里接受了考验,并且使用起来也很简单,所以我们选它。现在我们在整个系统里加上一个流量控中心。这样一个基本完整的 可靠的 高可靠的系统就基本完成了。


(在实际开发中,其实还有最关键的配置中心(apollo),数据库(db),缓存(redis) 等组件, 服务化网格, 我们可以把这些组件暂时放在kubernetes 之外,仍然是可以起到同样的效果)

好了设计部分,先到这里,开始实现。

微服务项目的具体实现

从前端向后端开始实现

2.1 前端站点

前端站点的逻辑很简单,就是显示一个页面,页面中有一个按键。当你点击按键的时候,前端页面发起ajax请求,访问前端站点本身的一个接口,这个接口被nginx代理,转发到a.demo.com 微服务上,a. demo.com 微服务再将请求转发到b. demo.com, b. demo.com 再将请求转发到c. demo.com. 最终将结果返回给前端。前端站点再将结果显示在页面上。我们通过结果显示,就能知道 这次请求通过了那些服务器,每台服务器的服务运行时间大概是多少。

前端站点代码 大体如下:

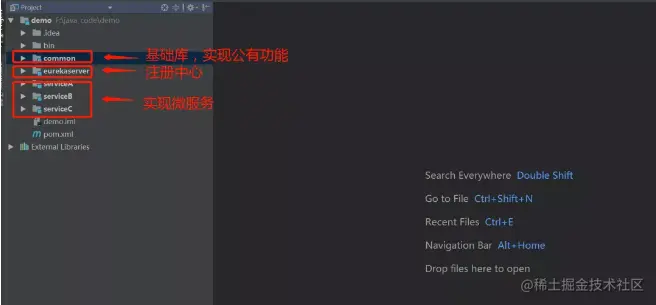

然后看a、b、 c 应用部分的java代码,这就是个普通的多模块Maven项目。


项目很简单,分成了3个部分,一个是注册中心,也就是利用eureka实现注册中心服务,另一个则是基础库项目,大部分功能都在这里实现,最后则是各个微服务项目,微服务项目只需要简单调用基础库就能完成。

2.2 注册中心

注册中心的代码非常简单,只需要加一个简单的声明


这是注册中心的配置文件,在kubernetes集群里运行时,我们会运行3个节点组成高可用的注册中心集群。这时 这个配置项需要相应的修改。


2.3 基础库




在基础库项目里,我们将很多的依赖都放在里面,这样应用项目只需要简单依赖基础库就可以,能够做到统一修改。

同时我们也可以看到大部分依赖库只需要加入就可以,并不需编写代码就可以工作,这让开发工作变得轻松。


对于微服务的返回结果,我们做了一些美化格式。这样可以在检查结果时,比较容易。


简单的定义了一些返回的结构,可以通过这些结构,微服务可以把处理时的时间戳,线程号,实例ip这些信息返回出来。


基础模块的日志实现,从github 找的例子简单地进行了修改。(简单实现,不要用于生产)这时我们利用logback.xml 的配置,可以选择我们是把日志写入本地磁盘还是直接写入kafka.




2.4 a.demo.com b.demo.com c.demo.com 应用实现


实现很简单,只是简单地调用基础库就可以了。注意 每个应用需要实现一个探活接口 /hs. 这样kubernetes 系统可以通过这个接口来探活,获知你这个应用是不是准备好了,能不能接入流量。否则 你这个应用可能还在启动过程中,但是流量已经接入了,那么肯定会出问题。


在每个应用的配置里,我们都预置了各个配置的项目,在本地运行的时候,我们可以填注入本地的配置,在kubernetes 里 以容器形式进行运行,我们可以利用yaml来动态地修改它们,做到2种情况下完全兼容。
