Gitlab CICD自动构建- .gitlab-ci.yml详细配置解读

·  阅读 5456

这是我参与更文挑战的第3天,活动详情查看: 更文挑战

一、前言

.gitlab-ci.yml有很多参数,如果第一次接触肯定很晕,这里常用的配置再一次进行解读,对一些概念增加具体的展示,从而更好的理解。

.gitlab-ci.yml有以下几种能力

  • 1、运行的shell脚本,通过script文件
  • 2、引用的其他模版文件和配置文件,通过include指令
  • 3、定义缓存和依赖,通过cache指令
  • 4、定义要执行的任务和执行的顺序,pipeline、jobs
  • 5、应用部署的位置,自定定义
  • 6、启动CI的方式,API和UI

二、基础概念

1、Pipelines

当配置好.gitlab-ci.yml后,可以触发CI,

Gitlab -> CICD可以看到如图所示,启动的Pipeline

成功的现实passed, 失败的显示failed

每个pipeline都是有一个个Job构成的,在Gitlab-runner中执行


2、Jobs

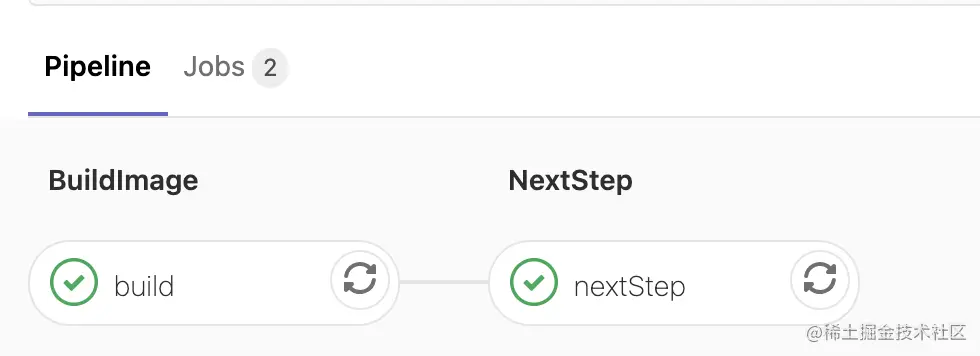

点击上图的pipeline,可以看到下图,里面包括了两个Jobs,这些Jobs执行顺序可以在.gitlab-ci.yml中配置,也可以配置并行执行。


3、Variables

(1)在.gitlab-ci.yml中定义变量,Jobs中定义的变量有作用域。 image.png

(2)官方预定义变量,参考

(3)在Gitlab->CICD->Variables中定义


以上变量在.gitlab-ci.yml都可以直接使用

4、Runners

Runner 使用来用执行Pipeline的应用,需要提前安装注册,具体详情可以参考我的另一篇文章Gitlab CI/CD执行流程和Gitlab Runner安装和注册

三、示例文件

下面是一份配置文件示例,接着来详细解释一下这些关键字的意义

include:
  - remote: "http://www.baidu.com/data/prod.yml"

variables:
  - buildImage: "http://hub.com/nginx"

workflow:
  rules:
    - if: '$CI-PIPELINE_SOURCE' == "push"'
      when: never
    - when: always

stages:
    - build
    - nextStep
    - testStep1

build-job:
  stage: build
  script:
    - echo "Hello, $GITLAB_USER_LOGIN!"

test-job1:
  stage: nextStep
  script:
    - echo "This job tests something"

test-job2:
  stage: nextStep
  script:
    - echo "This job tests something, but takes more time than test-job1."
    - echo "After the echo commands complete, it runs the sleep command for 20 seconds"

deploy-prod:
  stage: testStep1
  script:
    - echo "This job deploys something from the $CI_COMMIT_BRANCH branch."
复制代码

这份文件包含了四个可执行的Jobs,通过stages定义执行的顺序,test-job1、test-job2的stage名字相同都是nextStep, 此时这两个任务将并列执行。


四、全局关键字

.gitlab-ci.yml可以分为几个层级,首先最外层的变量包括:

关键字说明备注
stages阶段,类型数组分别为自定义的jobs规定各个任务的执行顺序,任务名称相同,则同时执行
include应用的yml或yaml配置文件key: 包括,local、remote、file、templatelocal 一般是本地文件,remote 可以是远程其他可访问的地址,filter一般是其他项目下的文件路径,template是官方提供的模版
variables变量预定义或自定义根据变量位置不同,优先级不样,相同的变量会根据优先级进行覆盖
workflow工作流rules用来定义CI/CD何时触发,和jobs中的rules、only相似

1、variable

变量有很多种情况,包括

  • 预定义
  • 自定义声明(全局变量或者在job、scripts中声明)
  • 在Gitlab->setting->CICD中添加,一般用来保存账号秘密

变量使用的代码示例,展示变量的使用,打印信息

before_script:
  - echo "this is .gitlab-ci.yml $CI_PIPELINE_SOURCE $CI_COMMIT_TAG, $CI_COMMIT_BRANCH"
  - echo "VARIABLE CI_COMMIT_SHA IS $CI_COMMIT_SHA!"
  - echo "VARIABLE CI_COMMIT_TAG IS $CI_COMMIT_TAG!"
  - echo "VARIABLE CI_PROJECT_DIR IS $CI_PROJECT_DIR!"
复制代码


变量使用的注意事项:

  • 变量有优先级,如果相同会被覆盖
  • 变量定义的地方很多,包括全局,jobs中,scripts、Gitlab项目或组的变量页面(页面常常用来配置安全性较高的密钥),都可以在配置文件中直接使用
  • Gitlab每次迭代会增加不同的变量,在使用一些不常用的变量时,要注意当前Gitlab版本是否支持
  • 变量在scripts中使用:$CI_BUILDS_DIR
  • 预定义变量

2、jobs和stages

  • 像上面的示例配置,配置了build-jobtest-job1test-job2deploy-prod四个要执行的任务。
  • stages 定义执行的顺序,其中stage为nextStep的任务并行执行
  • 要求最少配置一个任务。
  • 每个Job都是pipeline的一部分。
  • 这些Job将会在Giblab Runner中执行
  • 这些Job具体的执行过程将会显示在控制台,每个阶段的状态都会实时更新。

具体的执行展示


stages 就是用来确定jobs的执行顺序

3、include

include指令常用的属性包括:localremotefiletemplate,写法很多,是用来引入额外的yml配置文件的,并进行深度合并,有以下特点:

  • include在一个文件可以出现多次
  • 不管include写在文件的哪个地方,都会首先引入,并合并
  • include引入的文件如果变量相同会进行覆盖,不会多次执行。
  • include的写法很灵活,后面是loacl和remote可以直接省略。
  • include可以使用定义好的变量。
  • local 表示引入当前项目的文件。
  • remote yml文件的仓库必须是public的,不然就报错,这就代表着可以将yml文件单独存放在一个仓库,通过引用获取
  • project 表示引用当前用户可访问的项目的yml文件
  • template 表示可以使用Gitlab定义好的yml文件,官方的公用模版

include后可以简写,直接引入remote地址,或者写local文件,常见的写法有:

include: "http://www.baidu.com/file/prod.yml"
include: ".test1.yml"
include:
  - local: ".test1.yml"
  - remote: "http://www.baidu.com/file/prod.yml"
include:
  - "http://www.baidu.com/file/prod1.yml"
  - ".test.yml"
  - template: "Auto-DevOps.gitlab-ci.yml"
include:
  - project: "console/gitlab-ci-templates"
    ref: "master"
    file: ".gitlab-ci-console-cli.yml"
复制代码

4、workflow

workflow决定何时触发pipeline或者禁止pipeline

主要参数为:

  • if结合预定义变量判断条件为真,则触发pipeline或禁止
  • 满足if条件,可以直接定义变量
workflow:
  rules:
    - if: '$CI_COMMIT_SOURCE = "schedule"'
      when: never
    - if: '$CI_COMMIT_SOURCE = "push"'
      when: never
    - when: always
    - if: $CI_COMMIT_BRANCH = "feature"
      variables:
        IS_A_FEATURE: "true"
复制代码

如上示意,满足if条件的情况下,看when的值,never表示在这种情况下禁止pipeline,不写则默认满足情况下,触发pipeline。最后配置when: always,表示除了上面满足条件的,并且when值为never的,都会触发。

最后一个$CI_COMMIT_BRANCH = feature 分支名为feature的时候定义变量IS_A_FEATURE

用法类似:Jobs中的rules和only

五、Jobs的关键字

  • 每个项目的.gitlab-ci.yml中至少有一个Job
  • 每个项目通过定义配置字段实现不同的功能,如单元测试,静态检查,构建镜像等
  • 一个任务中,除了scripts,其他都是非必需的
  • 这些变量很多可以直接声明在全局中,如果任务中有重名,会进行覆盖
关键字说明备注
imagegitlab-runner 执行需要的docker镜像
services执行阶段同步依赖的docker服务
scriptdocker中执行的语句before_script, after_script, script 声明一个个脚本的数组,依次执行
stage用来声明执行哪个任务,放在stages数组中,如果两个相同,同步执行如果不定义,stages将按.pre build test deploy .post 顺序执行
extends定义公用配置,通过extends字段重复引用数组引入,相同层级的配置,后面会覆盖前面的,可以和include一起使用
rules同when类似,在任务级别定义执行的时间,当判断条件为true时,触发CI可判断的字段很多,可以根据需求组合
only, exceptonly、except同rules类似,用来定义CI的触法时机建议使用rules配置
tags定义执行该Job的runner,值为定义runner的tag,不写则无法执行
allow_failure允许当前任务失败,不会中断其他任务的执行还可以定义具体遇到哪些错误code码,继续执行
when定义什么时候执行job, 默认值on_success,表示当前任务之前的任务全部执行成功,则执行当前工作其他的常见属性有:on_failure,always,manual,delayed,never
cache定义缓存文件或缓存文件夹
environment定义Job工作的环境变量 |
artifacts可以在任务执行完毕后,缓存对应的资源,可以直接下载本地
coverage设置代码测试覆盖率
retry设置Job执行失败后的重试次数
timeoutJob执行的超时时间
parallel配置当前并行的任务数量 范围:2-50个
trigger执行任务的时候,触发其他项目的CI流程
variablesJobs维度的变量

注意:不能用作job的变量有

image services stages types before_script after_script variables cache include

由于这些变量有了特定的意义,所以不能再作为Job的名字使用。

六、Jobs关键词解读

1、docker、services

docker 当前Job要使用的镜像,如果当前Job没有声明,那么将会使用全局定义的docker。

Docker属性

  • name 名称,如果只有一个名字,可以省略
  • entrypoint docker拉取后执行的命令

services属性

  • alias 服务别名
  • name 名称,如果只有一个名字,可以省略
  • entrypoint 拉取镜像启动容器后,要执行的命令
  • command 要执行的命令
image:
  name: ruby:2.6
  entrypoint: ["/bin/bash"]

services:
  - name: my-postgres:11.7
    alias: db-postgres
    entrypoint: ["/usr/local/bin/db-postgres"]
    command: ["start"]
复制代码

2、script

script是Job的必选字段,用来写shell脚本,可以执行多个行命令

before_scriptafter_script分别在Job开始之前前和结束后执行的脚本,可以写在全局变量中,如下图:

job:
  before_script:
    - echo "Execute this script instead of the global before_script."
  script:
    - echo "This script executes after the job's `before_script`"
复制代码

3、environment

testStep1:
  tags:
    - uaek-c1
  stage: nextStep
  image: nginx
  script:
    - echo "this is third testStep"
  environment:
    name: dev
    url: http://www.baidu.com
复制代码

增加environment字段,将会在Gitlab页面看到下面的变化

image.png 1、CI/CD,进入某个任务页面,上面将会显示environment

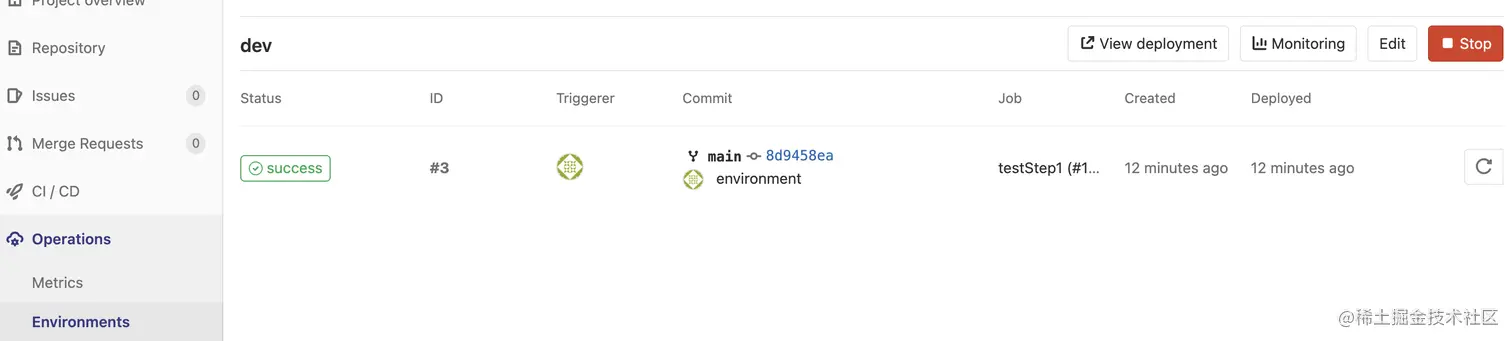

image.png 2、Operations这里显示的是,Job按environment进行分类,点击dev打开下面页面


3、可以看到View deployment的按钮,点击将会跳转到environment字段下设置的url,上面的例子会跳转到http://www.baidu.com,这样可以在发布成功后,方便进行回归

4、extends

extends 可以引用定义的公用配置,同时引入多个,将进行合并

如果相同层级的变量相同,后面变量的会被前面的覆盖。

.only-important:
  variables:
    URL: "http://my-url.internal"
    IMPORTANT_VAR: "the details"
  only:
    - main
    - stable
  tags:
    - production
  script:
    - echo "Hello world!"

.in-docker:
  variables:
    URL: "http://docker-url.internal"
  tags:
    - docker
  image: alpine

rspec:
  variables:
    GITLAB: "is-awesome"
  extends:
    - .only-important
    - .in-docker
  script:
    - rake rspec
复制代码

上面的配置文件实际合并后

rspec:
  variables:
    URL: "http://docker-url.internal"
    IMPORTANT_VAR: "the details"
    GITLAB: "is-awesome"
  only:
    - main
    - stable
  tags:
    - docker
  image: alpine
  script:
    - rake rspec
复制代码

5、rules

rules 的属性有

  • if 条件为true触发
  • when 默认on_success, 其他值delayed, start_in
  • allow_failure Job执行失败,是否继续pipeline
docker build:
  script: docker build -t my-image:$CI_COMMIT_REF_SLUG .
  rules:
    - if: $CI_COMMIT_BRANCH == $CI_DEFAULT_BRANCH
      when: delayed
      start_in: '3 hours'
      allow_failure: true
复制代码
触发条件说明
branches当分支被push
API通过API触发pipeline
external当使用CI第三方服务
external_pull_request_event通过外部仓库拉取请求
merge_request_event合并git请求的时候,触发pipeline
pipeline使用项目中trigger字段,触发要执行的CI的项目
push分支推送或者tag推送
schedule在gitlab->schedule 页面配置定时执行pipeline
trigger通过token触发
web在Gitlab上pipeline页面,点击run pipline的时候
|webide使用WebIDE 触发CICD

rules像when一样,可以灵活配置对应的触发规则,也可以用来替换only

job:
  script: echo "Hello, Rules!"
  rules:
    - if: '$CI_PIPELINE_SOURCE == "schedule"'
      when: manual
      allow_failure: true
    - if: '$CI_PIPELINE_SOURCE == "push"'
复制代码

6、only, except

only 仅当符合条件的时候触发CI,这里可以写对应的标签,也可以是分支等 except 正好相反,符合条件不会触发CI

  • variables 利用这两个参数定义变量,作用范围只能是当前Job
  • refs 后面是对应的分支名称,可以使用正则来匹配
  • changes 会监听文件的变化,来触发CI
deploy:
  script: cap staging deploy
  only:
    variables:
      - $RELEASE == "staging"
    refs:
      - main
      - /^issue-.*$/
      - merge_requests
    changes:
      - Dockerfile
复制代码
job2:
  script: echo 'test'
  only:
  - branches
  - tags
复制代码

7、tags

job:
  tags:
    - uaek-c1
复制代码

tags的值为创建Gitlab runner的标签,而配置这个值,代表当前Job将会在对应标签的Runner中执行。

8、cache、artifacts

cache缓存文件或文件夹,加快构建速度

artifacts 配置文件或文件夹,配置后,当任务执行成功后可以在Gitlab UI进行下载,如图所示

  tags:
    - uaek-c1
  stage: nextStep
  parallel: 2
  image: nginx
  artifacts:
    paths:
      - package.json
  script:
    - echo "this is first nextStep"
复制代码
