网络分层

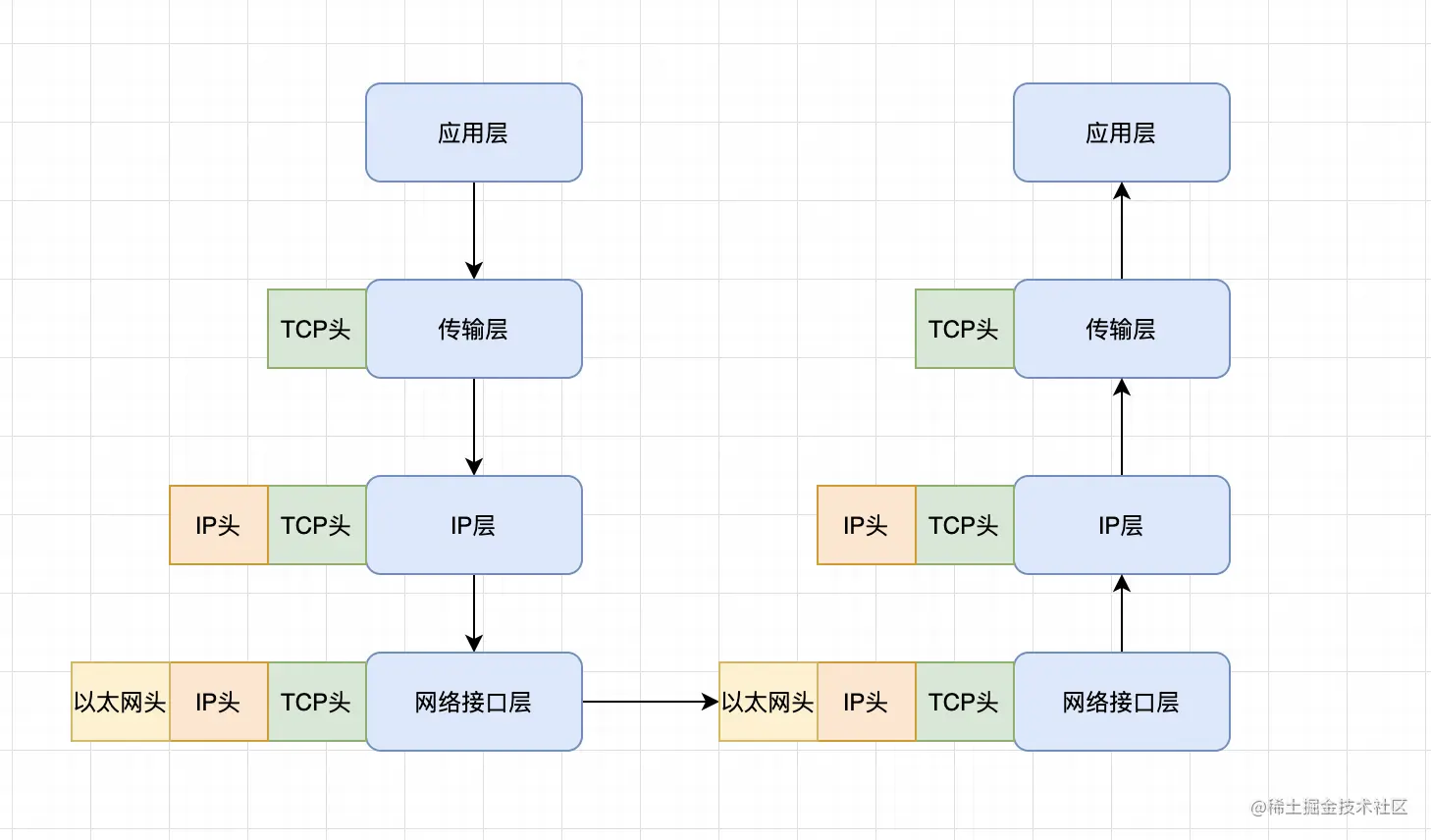

image.png 网络的分层大致如图所示，发送端每层通过加自己的包头，服务端每层拆包。

  1. 假设应用层是http协议传输数据
  2. 经过传输层，传输层的作用一般就是确定端口，加上TCP信息的包头
  3. 经过IP层，IP层就是确定对端的IP地址的，加上IP信息的包头
  4. 经过网络接口层，加上mac地址相关信息的包头
  5. 通过mac地址找到接收端，拆除以太网头
  6. 解析IP报文，找到对应的IP的接收方，拆除IP头
  7. 解析TCP报文，找到对应的服务（例如qq是80端口，微信是81端口），拆除TCP头
  8. 服务已找到，通过一开始的http协议解析数据，拿到数据，结束

tips：http协议主要是由请求头、请求行、请求主体构成

GET /user HTTP/1.1 （http1.1协议 GET方式 请求 /user接口）
HOST:www.juejin.cn （域名）
name=假装懂编程 （参数）

分层的好处就是可以把复杂的网络请求，通过分层，抽象的展示出来。

TCP协议

定义：传输控制协议（TCP，Transmission Control Protocol）是一种面向连接的、可靠的、基于字节流的传输层通信协议。
我们经常拿UDP协议来和TCP对比，UDP协议本身是不可靠的，因为我们发数据过去，不用等待对端回执。那么TCP为什么是可靠的？


TCP首部

先来看下TCP首部： image.png 除了最后一行的选项和填充是不确定的，可以看出一个TCP首部至少占用5*4=20个字节。

  • 源端口：发送端的端口，比如12345
  • 目标端口：接收端端口，比如80端口
  • 序号：上面说的TCP基于字节流的，所以每个TCP包有个序号
  • 确认号：假设发送端发送了序号是200的包，且数据包的长度是300，接收端收到包后，写入确认号500（200+300）
  • 数据偏移：TCP报文首部长度（20字节+不确定的选项长度）
  • 保留：为今后使用
  • URG：紧急发送，告诉报文段有紧急数据，不要按照原来的顺序，尽快发送
  • ACK：ACK=1时，确认号才有用，建立连接后，ACK始终为1
  • PSH：PSH=1时，表示当接收方收到PSH=1时，立即把数据响应出去，不要等缓存满了才推出去
  • RST：复位连接，出现了严重错误，必须重新建立连接
  • SYN：三次握手时，同步序列号用的
  • FIN：四次挥手，断开连接。

面向连接的

通俗来讲就是通信前我们需要握手来确定关系。

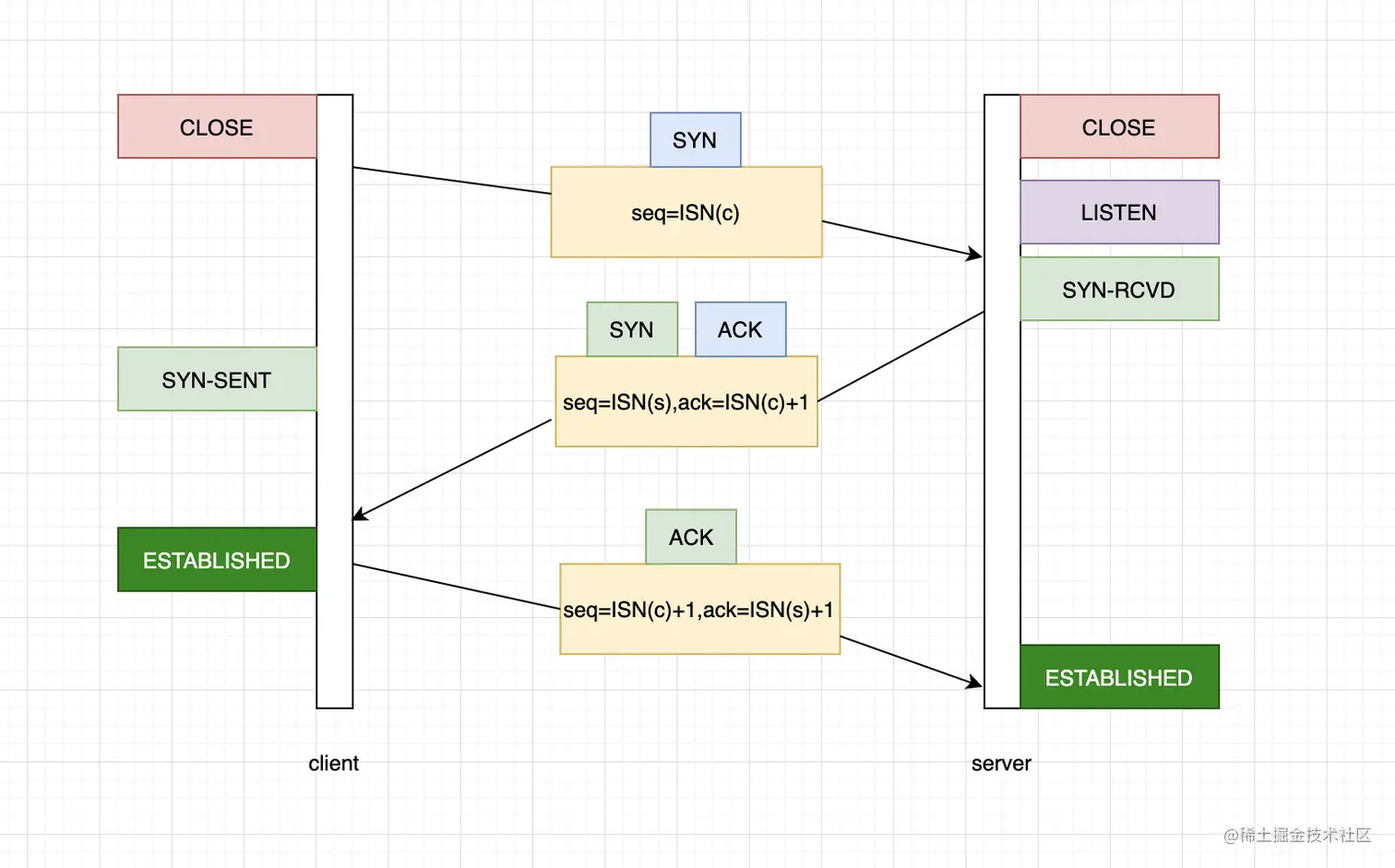

三次握手：


  1. 发送端和接收端刚开始是close状态（假想状态）
  2. 第一次：发送端发送SYN包，请求握手，并发送初始序列号ISN(c)，并且状态为SYN-SENT
  3. 当接收端收到SYN包时，状态由LISTEN转换成SYN-RCVD
  4. 第二次：接收端将自己的初始序列号ISN(s),回执的序列号ISN(c)+1,即SYN+ACK发送给发送端
  5. 发送端收到ACK并且确认了ACK的序列号为自己初始序列号加1，自己的状态为ESTABLISHED
  6. 第三次：发送端发送自己的下一次数据开始序列号（ISN(c)+1）,并且回执ISN(s)+1
  7. 接收端收到ACK后，确认无误，状态为ESTABLISHED，双方连接建立完毕
    几点疑问 ：
  • ISN初始序列号并非是0，是由内部函数根据某些条件生成的随机的值，防止伪造ack包
  • SYN包不携带数据也要消耗一个序列号，我们发现最后一次握手后交换的序列号都为自己的ISN+1，一方面表示SYN消耗一个序列号，另一方面表示下一次我发送数据开始的序列号（比如：刚开始是1，连接完成后，我的下一次数据从2开始了）
  • ACK不需要消耗序列号，否则没完没了的确认了，无底洞
  • 凡是消耗序列号的包，一定要对端回复ACK，否则会一直重试
    四次挥手：

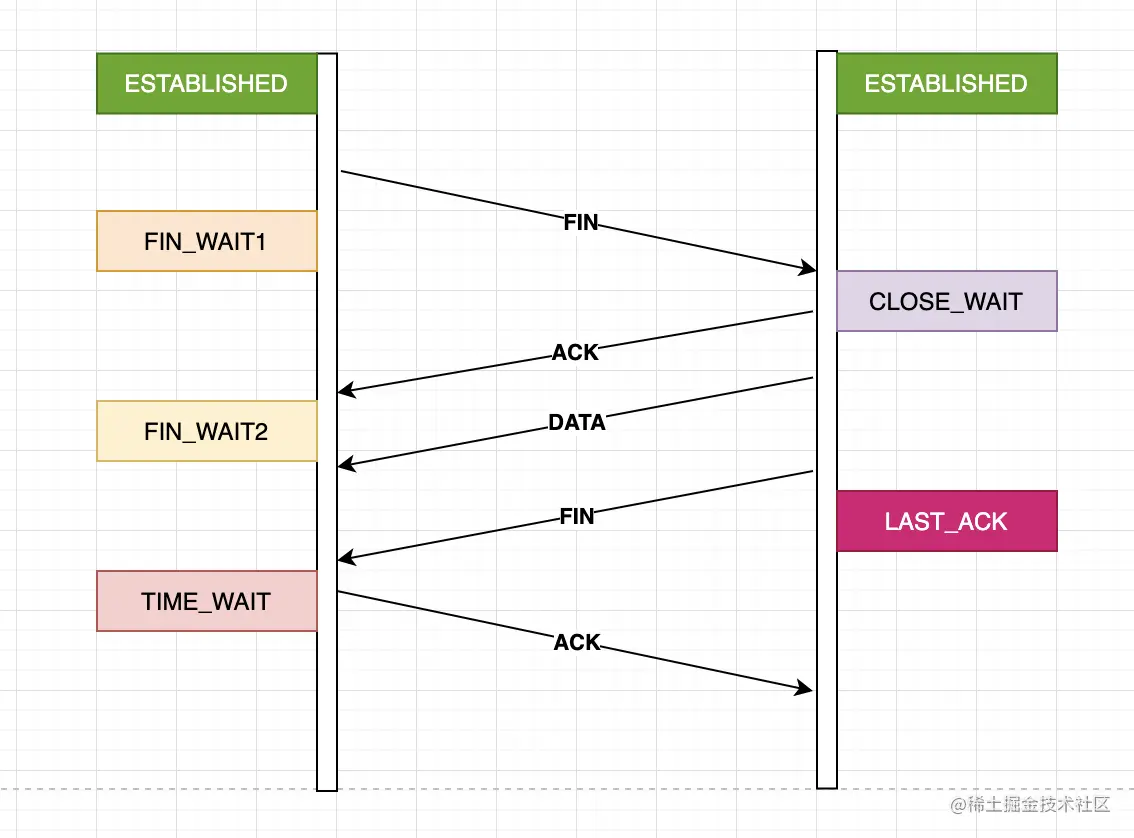

image.png 假设主动发起关闭方为A，被动方为B

  1. A发起FIN包后，自己进入FIN_WAIT1状态
  2. B收到FIN包后，立马回复ACK，同时自身状态位CLOSE_WAIT
  3. A收到B的ACK后，自身进入FIN_WAIT2
  4. B处理完当下的数据也一起发过去
  5. B发送FIN包，确认关闭，同时自身进入LAST_ACK
  6. A收到FIN包后，进入TIME_WAIT（2MSL）

基于字节流

为什么说TCP是基于字节流的？
假设现在你向socket里发送了1000字节的数据，但是往往因为发送窗口、接收窗口或者路径MTU的大小的影响，1000字节可以分为多种情况：

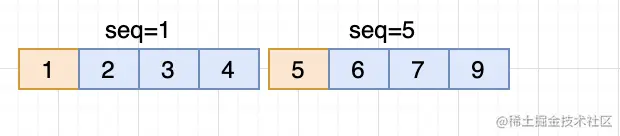

image.png 可能正好是500、500,也有可能是100、900。但这也反应了数据是分段传输的，既然是分段，那么每个段都有个序列号。TCP为每个字节都分配了序号，这些序号是单调递增的，这种就可以通过序号把数据串起来：


可靠的

为什么说TCP连接是可靠的，一种是由于数据拆包发了，那么就不能保证按顺序到达，那么可以根据序列号，重新拼接数据包，从而保证包的有序性。

滑动窗口

首先得理解一个概念，你发送一个数据块，数据块如果很小并一定立马被发送出去，因为有个发送缓冲区，当发送缓冲区累计到一定量时，操作系统才会真正的通过网卡把数据包发出去，同理对端读数据也是有个缓冲区，上层程序每次是从接收缓冲区里读数据的。那么当接收缓冲区由于上层处理程序的问题，没来得及及时取走，造成接收缓冲区积压，当接收缓冲区没有空间来接收数据时，这时得告诉发送端不要发数据了。

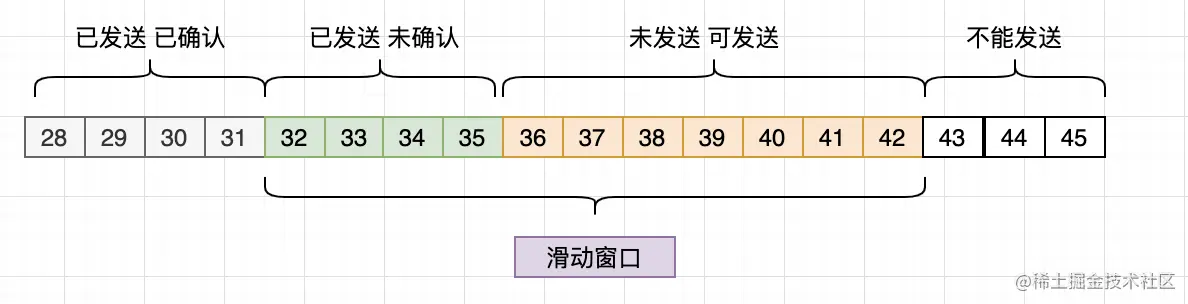

发送端的角度：


  1. 已发送的数据包，并且得到对端的ACK
  2. 已发送但是还未得到对端的ACK
  3. 还没发送，但是还可以发送的数据块
  4. 还没发送，但是不能发送的数据块，对端已到零窗口

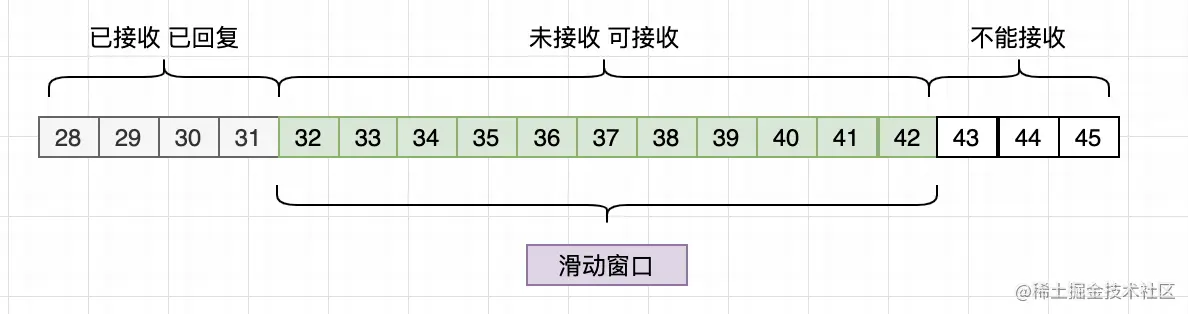

接收端的角度：


  1. 已接收，已回复
  2. 未接收，可接收的数据块
  3. 不能接收的数据块

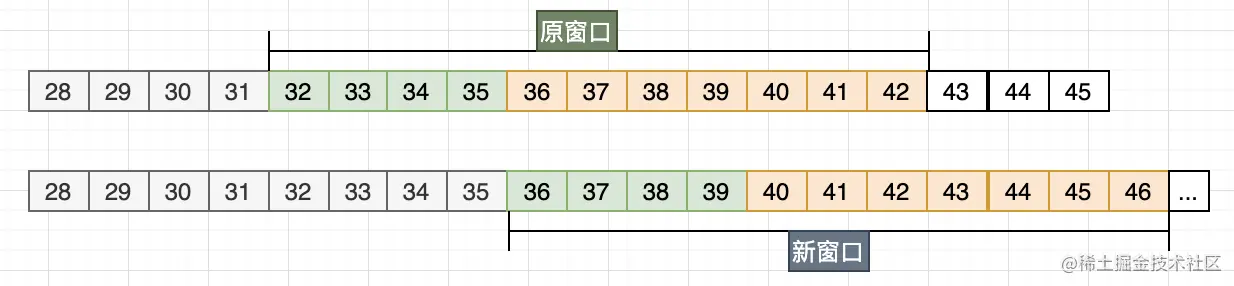

假设此时32-35已经回复，那么滑动窗口就得向后移动。


拥塞控制

先说概念：
RTT：数据包从发出到回来的时间
MSS：TCP最大段大小，在MTU（链路层允许传输的最大数据块）=1500的情况下，如果超过1500数据就要被分割，IP层会去分割，那么既然数据是从TCP过去的，那还不如TCP层直接分割好数据，MSS = 1500（MTU）- 20（IP 头大小）- 20（TCP 头大小）= 1460。 我们知道接收端有个滑动窗口来限制数据发送，那么发送端就不需要限制吗？当然也要限制，因为网络的问题，假设当前网络很差，发送端无脑的发数据，很多数据包无法到达对端，造成不必要的重传。
拥赛窗口（cwnd）：发送端在未收到ack时还能发送的数据量大小，据块大小取决于接收窗口和发送窗口的最小值。cwmd=10的话，表示还能发送10个mss数据

  1. 慢启动 由于网络的未知性，一开始不能一下大量传输，但是由于效率也不能长时间传输较少数据，最好的办法就是慢启动。
    刚开始cwnd比较小，假设为10，那么每经过一个RTT，cwnd翻倍，所以刚开始发送的数据量应该这样：
    1RTT：cwnd=10 * 2=20
    2RTT：cwnd=20 * 2=40
    ...
    那么当然也不能无止境的翻倍下去。

  2. 拥赛避免 ssthresh称为慢启动阈值，当慢启动cwnd达到ssthresh时，就不会翻倍增加了。每经过一个RTT，cwnd就会增加1个mss段大小。假设ssthresh=40，那么
    1RTT：cwnd=41
    2RTT：cwnd=42

  3. 快速恢复 cwnd也不可能无限的加下去，遇到网络的不好的时候：ssthresh=cwnd/2，对应的cwnd也得变化，分两种情况：

  • 引发超时重传：cwnd = ssthresh+3
  • 收到3次重复ACK，快速重传 cwnd=1

重传机制与定时器

网络传输不一定总是靠谱的，因此总要留些后手。

ACK总是表示ACK前的数据包全部都收到

image.png 假设发了三个数据包101:200（ok）201:300（fail）301:400（ok），发现第二个数据发送失败，那么即使第三个数据包成功接收，回复的ack也是201，在第二个数据包重传成功后，才会回复301。

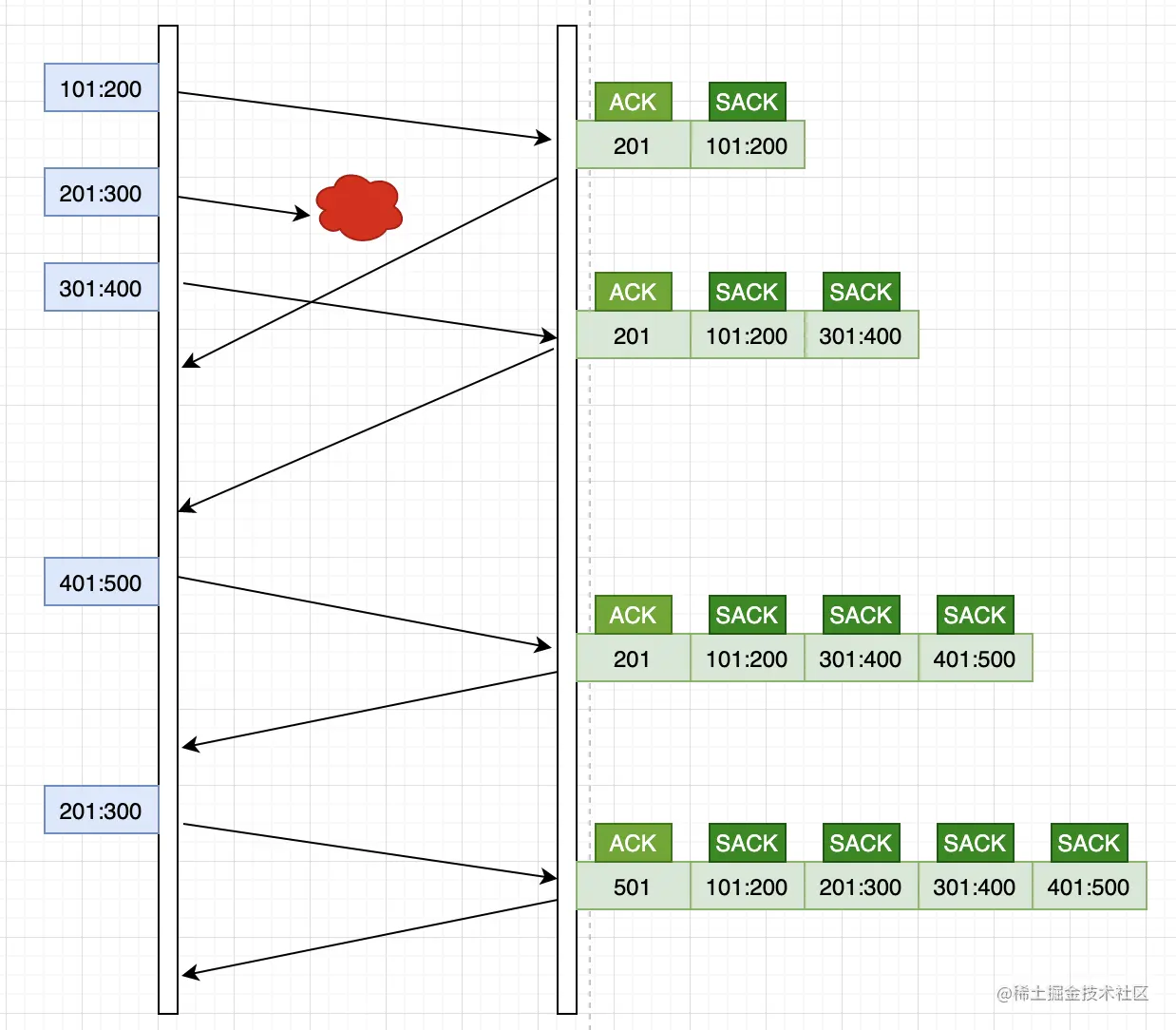

SACK快速重传 虽然上面发送端会重新传递数据包，但是也是得等定时器到达，这种情况在网络频繁交互的时候显得效率低下，于是就出现了sack，比如说发送端收到了三个一样的ack，就能意识到丢包了，当前ack的下一个数据包需要重传，这样就可以提升效率，不用苦苦的等定时器的到来


  • 建立连接定时器

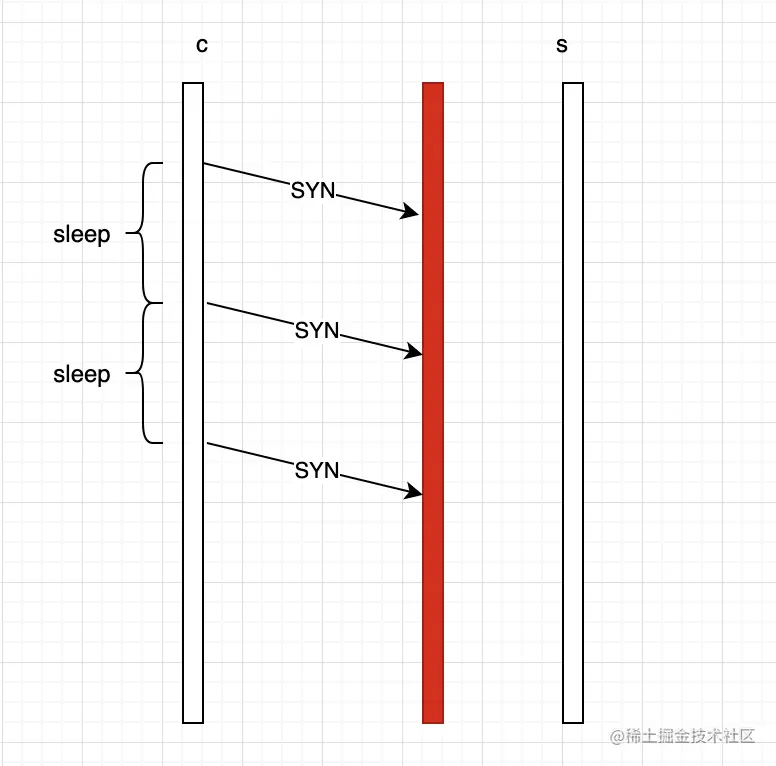

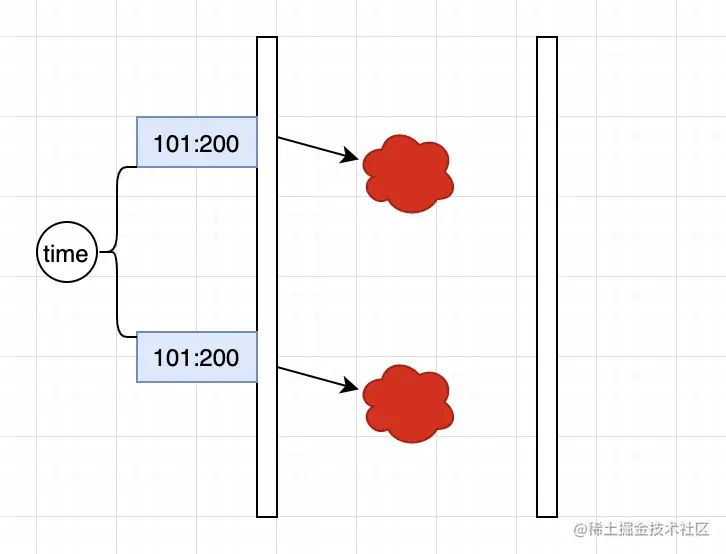

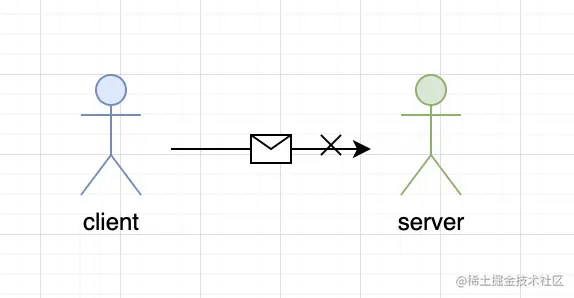

image.png 在client发送SYN包的时候，如果因为某些问题SYN包，并不能按照预期的到达server端，于是在每次发送SYN包的时候，client就启动一个定时器，比如2s，当2s内没收到server端的ack，就会再次发送一个SYN包，下次的定时可能是3s，通过这种退避策略，最终如果不通的话，就建立连接失败。

  • 重传定时器 在发送数据包后，会启用一个定时器，在定时器时间内如果没收到对端的ack，就会重传


  • 延迟应答定时器 在接收端收到数据包后，并不急着回复ACK，会稍微等一下。如果此时数据包要回复的话，一起带过去，提升效率。 image.png

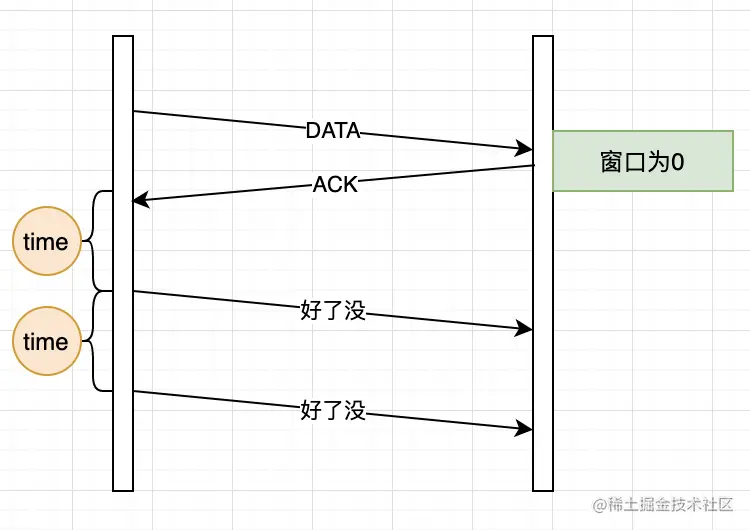

  • 坚持定时器 当接收端的接收窗口大小为0时，他就会在ACK的时候通知发送端告知我现在不能接收数据了，那么什么时候恢复呢？发送端不能一直干等下去，于是发送端就隔一段时间去询问。

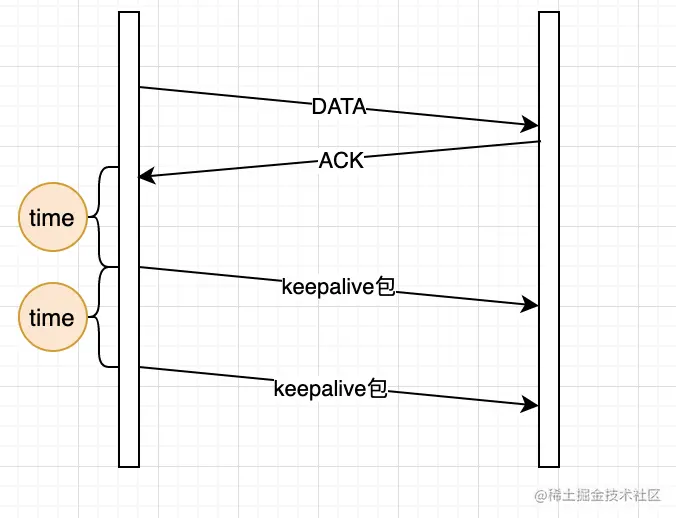

  • 保活定时器 在TCP连接建立的时候，如果开启了SO_KEEPALIVE，那么保活定时器就会生效，意义在于，如果双方长时间没数据交互，也就不知道对方是死是活，如果对端已挂，那么这个连接就可以释放，没必要继续维护

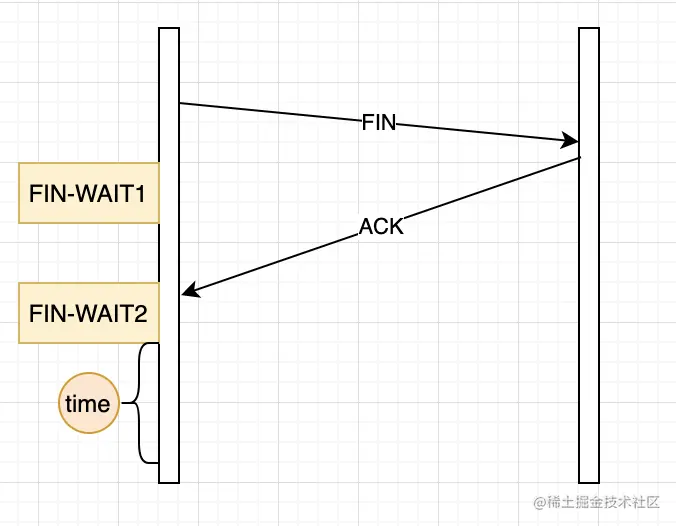

  • FIN_WAIT2定时器 在四次挥手的过程中，发送端发送FIN包，接收端回复ACK后，发送端启动定时器，目的是防止接收端没有及时发送FIN包或者FIN包没有达到的情况，发送端不能一直等。如果超时，则主动方自己释放连接。 image.png

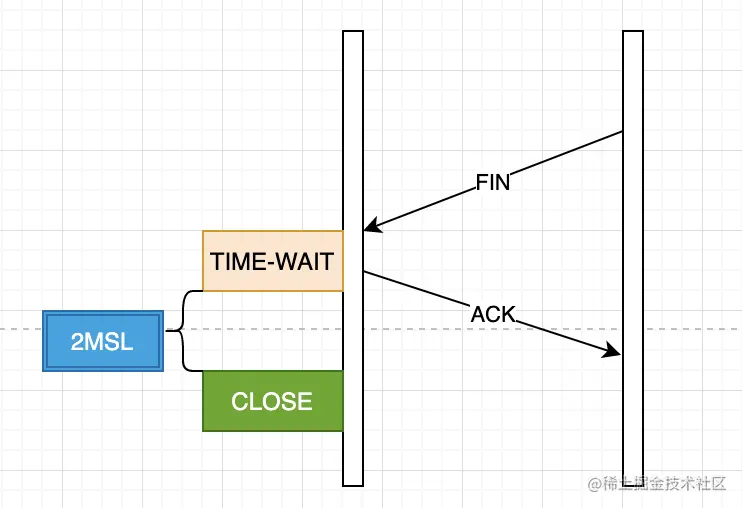

  • TIME_WAIT定时器 TIME_WAIT是主动关闭后最后进入的一种状态，TIME_WAIT是2MSL的，这里为什么是2MSL?MSL是报文最大的生命周期。

  1. 1MSL是万一最后一个ACK没到达对端，那么对端要重新发送一个FIN包
  2. 1MSL保证ACK本身能到达对端 最坏情况：发生ACK消耗一个1MSL刚好超时，然后对端重传FIN，FIN也是极限的消耗了一个MSL
