【Netty】ChannelOutboundBuffer源码分析

上一篇文章对RecvByteBufAllocator的源码进行了分析,介绍了Netty是如何接收对端发送过来的数据。以及Netty是如何通过AdaptiveRecvByteBufAllocator来自适应调整ByteBuf的动态分配,解决Java ByteBuffer分配过大浪费内存,分配过小又需要频繁扩容的问题。 ​

本篇文章会分析,Netty是如何将数据发送出去的。 ​

前置知识

Netty支持的数据传输类型 首先你需要知道,通过Netty来发送数据,它只支持两种数据类型:ByteBuf和FileRegion。前者可以看作是ByteBuffer,普通的字节数据传输。而后者是文件传输,Netty通过FileRegion来实现文件传输的零拷贝。 ​

write和flush write()并不会发送数据,只是简单的将数据暂存到ChannelOutboundBuffer。 flush()才是真正的将数据通过Socket传输给对端。 writeAndFlush()只是简单的执行以上两个方法而已。 ​

Channel高低水位线 当程序write了大量数据,或者虽然调用了flush(),但是由于对端来不及接收数据,再或者由于网络原因等等情况,导致TCP缓冲区被写满,大量的消息积压在ChannelOutboundBuffer,导致内存溢出。为了保护你的程序,Netty给Channel设置了「高低水位线」,当积压的消息超过了高水位,Netty会将Channel设为「不可写」状态并触发channelWritabilityChanged回调,你可以通过Channel.isWritable()判断是否要继续写数据。 通过ChannelConfig.setWriteBufferHighWaterMark()ChannelConfig.setWriteBufferLowWaterMark()设置Channel的高低水位线。 ​

订阅OP_WRITE事件 既然write()操作是用户自己发起的,为啥还要订阅Channel的OP_WRITE事件呢? 因为TCP缓冲区可能被写满,此时你就应该订阅OP_WRITE事件,暂时放弃写操作,等待Selector通知你Channel可写时,你再继续写。 ​

ByteBuf可以转换成ByteBuffer Java原生的SocketChannel只支持写入ByteBuffer,当你通过Netty写入ByteBuf时,它会将ByteBuf转换成ByteBuffer再写入,方法是ByteBuf.internalNioBuffer()。 ​

清楚Java对象在JVM中的内存布局 write(msg)时,会将msg包装成Entry节点加入到链尾,其中一个属性pendingSize记录着消息占用的内存空间,这个空间大小除了msg数据本身占用的空间外,还包含Entry对象占用的空间,因此默认会额外再加上96。为啥是96后面会说明,首先你应该知道对象的对象头最大占用16字节,对象引用最少占用4字节,最多占用8字节,一个long类型占用8字节,int类型占用4字节,boolean类型占用1字节。另外JVM要求Java对象占用的空间必须是8字节的整数倍,因此还会有padding填充字节。 ​

ChannelHandlerContext.writeAndFlush()分析

如下,分别是发送一个ByteBuf和FileRegion的简单示例:

@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    // 发送一个 hello
    ctx.writeAndFlush(Unpooled.wrappedBuffer("hello".getBytes()));
}
复制代码
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    // 传输一个 a.txt 文件
    RandomAccessFile accessFile = new RandomAccessFile("/disk/a.txt", "r");
    DefaultFileRegion region = new DefaultFileRegion(accessFile.getChannel(), 0, accessFile.length());
	ctx.writeAndFlush(region);
}
复制代码

我先说一下writeAndFlush的整体流程,实际的发送细节下一节会解释。 ​

调用ctx.writeAndFlush(),会从当前Handler往前找能处理write事件的Handler,如果调用的是ctx.channel().writeAndFlush(),则会从Pipeline的TailContext开始向前找能处理write事件的Handler,事件传播的路径稍微有点区别。默认情况下,会找到HeadContext来处理,源码如下:

private void write(Object msg, boolean flush, ChannelPromise promise) {
    // 确保发送的消息不为空
    ObjectUtil.checkNotNull(msg, "msg");
    try {
        if (isNotValidPromise(promise, true)) {
            ReferenceCountUtil.release(msg);
            // cancelled
            return;
        }
    } catch (RuntimeException e) {
        ReferenceCountUtil.release(msg);
        throw e;
    }

    // 往后找能处理 write事件的Channel,默认会找到HeadContext。
    final AbstractChannelHandlerContext next = findContextOutbound(flush ?
            (MASK_WRITE | MASK_FLUSH) : MASK_WRITE);
    final Object m = pipeline.touch(msg, next);
    EventExecutor executor = next.executor();

    // 如果是EventLoop线程,则直接执行,否则提交一个任务串行化执行。
    if (executor.inEventLoop()) {
        if (flush) {
            // 调用的是writeAndFlush(),所有flush为true,这里会调用HeadContext.invokeWriteAndFlush()
            next.invokeWriteAndFlush(m, promise);
        } else {
            next.invokeWrite(m, promise);
        }
    } else {
        final WriteTask task = WriteTask.newInstance(next, m, promise, flush);
        if (!safeExecute(executor, task, promise, m, !flush)) {
            task.cancel();
        }
    }
}
复制代码

找到HeadContext后,调用其invokeWriteAndFlush()方法,其实就是将write和flush放在一个方法里调用了:

void invokeWriteAndFlush(Object msg, ChannelPromise promise) {
    if (invokeHandler()) {
        // 先通过handler调用write()
        invokeWrite0(msg, promise);
        // 再通过handler调用flush()
        invokeFlush0();
    } else {
        writeAndFlush(msg, promise);
    }
}
复制代码

先看invokeWrite0(),它会调用HeadContext.write(),由于write操作需要和JDK的底层API交互,于是操作又会被转交给Channel.Unsafe执行:

 @Override
public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) {
    // 需要和JDK底层API交互,转交给Unsafe执行。
    unsafe.write(msg, promise);
}
复制代码

接下来会调用AbstractChannel.AbstractUnsafe.write()方法,它首先会对发送的数据做过滤,只支持ByteBuf和FileRegion两种类型。然后会计算发送的数据占用的内存大小,因为前面说过积压的消息一旦超过Channel的高水位线会将Channel设为「不可写」状态,防止内存溢出。这两步做完以后,会把消息添加到输出缓冲区ChannelOutboundBuffer中。

@Override
public final void write(Object msg, ChannelPromise promise) {
    assertEventLoop();

    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null) {// outboundBuffer会随着Channel一同被创建,一般不会为null,这里做了校验。
        try {
            ReferenceCountUtil.release(msg);
        } finally {
            safeSetFailure(promise,
                    newClosedChannelException(initialCloseCause, "write(Object, ChannelPromise)"));
        }
        return;
    }

    int size;
    try {
        // 过滤写出消息,确保是ByteBuf或FileRegion,其他对象不支持写出。
        msg = filterOutboundMessage(msg);
        /*
        估算消息占用的内存,作用:
            因为write()不会把消息写出到Socket,会暂存在内存里,直到flush()。
            Netty为了防止消息堆积,会设置高低水位,消息暂存的总量达到最高水位会将Channel设置不可写状态,
            以保护你的程序,避免内存溢出。
            详见:io.netty.channel.DefaultMessageSizeEstimator.HandleImpl.size()

            对于FileRegion,会直接返回0,因为使用了零拷贝技术,不需要把文件读取到JVM进程。
         */
        size = pipeline.estimatorHandle().size(msg);
        if (size < 0) {
            size = 0;
        }
    } catch (Throwable t) {
        try {
            ReferenceCountUtil.release(msg);
        } finally {
            safeSetFailure(promise, t);
        }
        return;
    }

    // write()只会把消息暂存在outboundBuffer,不会真正发送。
    outboundBuffer.addMessage(msg, size, promise);
}
复制代码

关注一下filterOutboundMessage(),它除了过滤消息,还会试图将HeapByteBuf转换成DirectByteBuf。Netty为了提升数据发送的效率,和Socket直接读写的数据会使用直接内存,避免IO操作再发生内存拷贝。

// 过滤出站消息,只支持写出ByteBuf和FileRegion。
@Override
protected final Object filterOutboundMessage(Object msg) {
    if (msg instanceof ByteBuf) {
        ByteBuf buf = (ByteBuf) msg;
        if (buf.isDirect()) {
            return msg;
        }
        // 为了避免内存复制,Socket直接读写的数据都使用堆外内存
        return newDirectBuffer(buf);
    }

    // 文件传输
    if (msg instanceof FileRegion) {
        return msg;
    }
    // 不支持的数据类型,抛异常
    throw new UnsupportedOperationException(
        "unsupported message type: " + StringUtil.simpleClassName(msg) + EXPECTED_TYPES);
}
复制代码

newDirectBuffer()并不保证一定转换成功,如果使用的ByteBufAllocator是未池化的,且没有开启io.netty.threadLocalDirectBufferSize,那么就意味着Netty需要申请一个没有被池化的DirectByteBuf,这个操作是非常昂贵的,Netty会放弃转换:

// 试图将HeapByteBuf转换成DirectByteBuf,如果转换的开销很大会放弃。
protected final ByteBuf newDirectBuffer(ByteBuf buf) {
    final int readableBytes = buf.readableBytes();
    if (readableBytes == 0) {
        // 可读字节数为0,直接释放并返回共享空对象。
        ReferenceCountUtil.safeRelease(buf);
        return Unpooled.EMPTY_BUFFER;
    }

    // 获取Channel绑定的ByteBufAllocator
    final ByteBufAllocator alloc = alloc();
    if (alloc.isDirectBufferPooled()) {// 分配器是否是池化的,且能分配直接内存?
        // 创建一个指定大小的直接内存ByteBuf,将数据写入,原buf释放
        ByteBuf directBuf = alloc.directBuffer(readableBytes);
        directBuf.writeBytes(buf, buf.readerIndex(), readableBytes);
        ReferenceCountUtil.safeRelease(buf);
        return directBuf;
    }

    /*
    如果设置了io.netty.threadLocalDirectBufferSize,Netty会在线程的FastThreadLocal中通过Stack实现一个轻量级的
    ByteBuf对象池,ByteBuf写出到Socket后,会自动释放,这里会将它再push到线程绑定的Stack中进行重用。
     */
    final ByteBuf directBuf = ByteBufUtil.threadLocalDirectBuffer();
    if (directBuf != null) {
        directBuf.writeBytes(buf, buf.readerIndex(), readableBytes);
        ReferenceCountUtil.safeRelease(buf);
        return directBuf;
    }

    // 申请一个未池化的直接内存ByteBuf开销是很大的,测试过,比堆内存的申请慢10倍都不止,这里会直接放弃。
    return buf;
}
复制代码

如果设置了io.netty.threadLocalDirectBufferSize,Netty会为每个线程创建指定数量的ByteBuf对象缓存,这些ByteBuf是可以被重用的。实现逻辑是Netty会在FastThreadLocal存放一个Stack,需要时pop()一个出来,用完时push()归还。

再来关注一下MessageSizeEstimator,它负责计算待发送数据占用的内存,逻辑很简单,对于FileRegion会返回0,因为FileRegion传输文件时使用了零拷贝技术,直接使用mmap内存映射,而不需要将文件加载到JVM进程,实现直接看io.netty.channel.DefaultMessageSizeEstimator.HandleImpl.size()

// 估算消息的内存占用,逻辑还是很简单的。
@Override
public int size(Object msg) {
    if (msg instanceof ByteBuf) {
        return ((ByteBuf) msg).readableBytes();
    }
    if (msg instanceof ByteBufHolder) {
        return ((ByteBufHolder) msg).content().readableBytes();
    }
    // FileRegion实现了零拷贝,并不需要将文件加载到JVM,因此占用的内存为0,不影响Channel水位线。
    if (msg instanceof FileRegion) {
        return 0;
    }
    return unknownSize;
}
复制代码

关于ChannelOutboundBuffer代码下节会详细分析,这里只需要知道write()只会将数据暂存到ChannelOutboundBuffer,而不会真正发送就行了。 ​

消息存入ChannelOutboundBuffer,write操作就算完成了。紧接着会调用invokeFlush0(),它依然会转交给Unsafe执行,调用AbstractChannel.AbstractUnsafe.flush()。 它会做两件事:先把ChannelOutboundBuffer中待发送的Entry标记为flushed,然后将要发送的Entry数据转换成Java的ByteBuffer,使用SocketChannel进行真正的数据发送。

@Override
public final void flush() {
    assertEventLoop();

    // 得到SocketChannel绑定的ChannelOutboundBuffer
    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null) {
        return;
    }
    // 先将unflushed节点标记为flushed
    outboundBuffer.addFlush();
    // 开始发送数据
    flush0();
}
复制代码

flush0()会开始发送数据,它首先会检测Channel是否活跃,如果是非活跃状态,此次flush()操作将失败,Entry会被移除。如果Channel正常,会调用doWrite()进行数据发送。

protected void flush0() {
    if (inFlush0) {// 避免上一次flush0()还没执行完时,又触发了
        return;
    }

    final ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
    if (outboundBuffer == null || outboundBuffer.isEmpty()) {// 非空校验
        return;
    }

    inFlush0 = true;

    // 如果连接已经失活了。
    if (!isActive()) {
        try {
            if (!outboundBuffer.isEmpty()) {
                if (isOpen()) {
                    /*
                    通道是打开的,稍后可能会被激活。
                        1.释放msg
                        2.触发失败通知
                        3.回收Entry
                        4.递减消息挂起的字节数
                     */
                    outboundBuffer.failFlushed(new NotYetConnectedException(), true);
                } else {
                    /*
                    道都被关闭了,和上面的处理流程类似,只是不用通过触发channelWritabilityChanged()回调了。
                     */
                    outboundBuffer.failFlushed(newClosedChannelException(initialCloseCause, "flush0()"), false);
                }
            }
        } finally {
            inFlush0 = false;
        }
        return;
    }

    try {
        // 连接正常,执行真正的write()操作
        doWrite(outboundBuffer);
    } catch (Throwable t) {
        handleWriteError(t);
    } finally {
        inFlush0 = false;
    }
}
复制代码

doWrite()是数据发送的核心,由子类实现,这里直接看NioSocketChannel.doWrite()。它会获取Java原生的SocketChannel,将队列中待发送的ByteBuf转换成ByteBuffer,然后循环发送数据。 单次循环发送的数据量受以下两个条件限制:

  1. ByteBuffer的数量限制。
  2. TCP参数设置的缓冲区的大小限制(ChannelOption.SO_SNDBUF)。

如果ChannelOutboundBuffer积压了大量的数据,单次可能无法发送完,因此会默认循环发16次。循环次数过多可能会阻塞IO线程,导致其他Channel的事件得不到处理。

@Override
protected void doWrite(ChannelOutboundBuffer in) throws Exception {
    SocketChannel ch = javaChannel();
    // 循环写的次数,默认16次。可能有大量消息积压在输出缓冲区,同时为了避免阻塞IO线程,做了次数限制。
    int writeSpinCount = config().getWriteSpinCount();
    do {
        if (in.isEmpty()) {// 没有数据要写出了
            // 取消监听 OP_WRITE事件
            clearOpWrite();
            return;
        }

        // 发送缓冲区的最大值,由 TCP参数: ChannelOption.SO_SNDBUF 设置。
        int maxBytesPerGatheringWrite = ((NioSocketChannelConfig) config).getMaxBytesPerGatheringWrite();

        /*
        将要flush的Entry转换成Java原生的ByteBuffer数组,因为做了总数和总字节数的限制,所以一次可能无法send所有数据。
        注意,这里只会处理ByteBuf,不会处理FileRegion。
         */
        ByteBuffer[] nioBuffers = in.nioBuffers(1024, maxBytesPerGatheringWrite);
        // 其实就是 nioBuffers.length,上一步方法中会进行设置
        int nioBufferCnt = in.nioBufferCount();

        switch (nioBufferCnt) {
            case 0:
                // ByteBuf处理完了,但是可能还有FileRegion需要处理。
                writeSpinCount -= doWrite0(in);
                break;
            case 1: {
                // 只有单个ByteBuf需要发送的情况
                ByteBuffer buffer = nioBuffers[0];
                // 尝试发送的字节数
                int attemptedBytes = buffer.remaining();
                // Java原生的SocketChannel.wrote(ByteBuffer)发送数据
                final int localWrittenBytes = ch.write(buffer);
                if (localWrittenBytes <= 0) {// TCP缓冲区满,订阅OP_WRITE事件,等待可写时再继续处理
                    incompleteWrite(true);
                    return;
                }
                // 动态调整 发送缓冲区大小
                adjustMaxBytesPerGatheringWrite(attemptedBytes, localWrittenBytes, maxBytesPerGatheringWrite);
                // 删除已经发送的Entry节点
                in.removeBytes(localWrittenBytes);
                --writeSpinCount;
                break;
            }
            default: {
                // 发送缓冲区有多个ByteBuf待发送
                // 尝试发送的字节总数
                long attemptedBytes = in.nioBufferSize();
                // 调用Java原生的SocketChannel.write()进行数据的发送,返回值是实际发送的字节数
                final long localWrittenBytes = ch.write(nioBuffers, 0, nioBufferCnt);
                if (localWrittenBytes <= 0) {
                    // 写入字节为0,可能是TCP缓冲区满了,订阅OP_WRITE事件,等待TCP可写时再执行。
                    incompleteWrite(true);
                    return;
                }
                // 根据本次实际写入的字节数,动态调整发送缓冲区:ChannelOption.SO_SNDBUF
                adjustMaxBytesPerGatheringWrite((int) attemptedBytes, (int) localWrittenBytes,
                        maxBytesPerGatheringWrite);
                /*
                删除已经发送的数据,是根据实际写入的字节数去删除的,而不是根据ByteBuf的数量。
                从flushedEntry开始,计算每个ByteBuf的大小,按个删除。
                可能存在某个ByteBuf发送部分数据的情况,会调整它的readerIndex。
                 */
                in.removeBytes(localWrittenBytes);
                --writeSpinCount;
                break;
            }
        }
    } while (writeSpinCount > 0);

    /*
    只有在 nioBufferCnt处理完了,调用doWrite0(in)处理FileRegion,且没处理完毕时,才可能走到这里。
    如果FileRegion没有处理完,writeSpinCount会小于0,这里会继续订阅OP_WRITE事件,等待Channel可写时继续处理。
     */
    incompleteWrite(writeSpinCount < 0);
}
复制代码

此外,NioSocketChannel.doWrite()只会发送ByteBuf,FileRegion的发送需要调用父类的AbstractNioByteChannel.doWrite0()处理。

/*
NioSocketChannel只负责发送ByteBuf,
FileRegion的发送这边会处理。
 */
protected final int doWrite0(ChannelOutboundBuffer in) throws Exception {
    Object msg = in.current();
    if (msg == null) {
        // Directly return here so incompleteWrite(...) is not called.
        return 0;
    }
    // 数据发送
    return doWriteInternal(in, in.current());
}

private int doWriteInternal(ChannelOutboundBuffer in, Object msg) throws Exception {
    if (msg instanceof ByteBuf) {
        ByteBuf buf = (ByteBuf) msg;
        if (!buf.isReadable()) {
            // 没有数据可读,直接删除节点
            in.remove();
            return 0;
        }

        // Java底层write()
        final int localFlushedAmount = doWriteBytes(buf);
        if (localFlushedAmount > 0) {
            in.progress(localFlushedAmount);
            if (!buf.isReadable()) {
                in.remove();
            }
            return 1;
        }
    } else if (msg instanceof FileRegion) {
        FileRegion region = (FileRegion) msg;
        // 已经传输的字节数 >= 字节总数,代表文件已经传输完毕,删除节点。
        if (region.transferred() >= region.count()) {
            in.remove();
            return 0;
        }
        // 调用region.transferTo(javaChannel(), position)文件传输
        long localFlushedAmount = doWriteFileRegion(region);
        if (localFlushedAmount > 0) {// 实际发送的字节数
            in.progress(localFlushedAmount);
            if (region.transferred() >= region.count()) {//FileRegion发送完毕,移除节点
                in.remove();
            }
            return 1;
        }
    } else {
        // Should not reach here.
        throw new Error();
    }
    /*
    一般不会走到这里,可能是数据没有处理完毕,返回一个Integer.MAX_VALUE,
    让writeSpinCount小于0,这样它就会订阅OP_WRITE事件,等待Channel可写时继续处理。
     */
    return WRITE_STATUS_SNDBUF_FULL;
}
复制代码

需要注意的是,flush()操作可能存在两种情况:

  1. 数据正常发送完毕。
  2. 数据没有发完,就已经超过了最大循环次数,为了不阻塞IO线程,下次再处理。
  3. TCP缓冲区满,数据无法发送。

对于后面两种情况,都属于「不完整写入」,因此会调用incompleteWrite(setOpWrite)稍后继续处理。 针对第三种情况,Netty需要订阅OP_WRITE事件,等待Selector通知Channel可写时继续发送数据。setOpWrite参数代表是否要监听OP_WRITE事件:

/**
 * 不完整写入
 * @param setOpWrite 是否要订阅OP_WRITE事件
 */
protected final void incompleteWrite(boolean setOpWrite) {
    // setOpWrite为true,一般都是TCP缓冲区满了,此时需要订阅OP_WRITE事件,等待Channel可写时再继续处理。
    if (setOpWrite) {
        // 订阅OP_WRITE事件
        setOpWrite();
    } else {
        // 取消订阅OP_WRITE事件
        clearOpWrite();

        // 提交一个flush任务,稍后执行,避免阻塞IO线程。
        eventLoop().execute(flushTask);
    }
}
复制代码

至此,writeAndFlush()的整个流程就处理完了,对于ChannelOutboundBuffer本节没有进行分析,看下节。

ChannelOutboundBuffer源码分析

ChannelOutboundBuffer是Netty的数据发送缓冲区,它跟随SocketChannel一同被创建。 ​

先看属性:

/*
将ByteBuf包装成Entry时,额外占用的字节大小,因为除了ByteBuf本身的数据外,Entry对象也占用空间。
为啥是96?为啥还支持修改??
    1.96是Netty根据64位的JVM计算的最大值。
    2.如果你的程序运行在32位的JVM中,或者对象引用开启了压缩,你可以根据实际情况修改这个值。

分析为啥最多会占用96字节:
    在64位的JVM中,一个Entry对象占用以下空间:
      - 16字节的对象头空间
      - 6个对象引用属性,最小4*6=24字节,最大8*6=48字节
      - 2个long属性,2*8=16字节
      - 2个int属性,2*4=8字节
      - 1个boolean属性,1字节
      - padding对齐填充,JVM要求对象占用的内存为8字节的整数倍,这里是7字节
     合计最多为96字节.
 */
static final int CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD =
        SystemPropertyUtil.getInt("io.netty.transport.outboundBufferEntrySizeOverhead", 96);

/*
发送数据时,需要将待发送的ByteBuf转换成ByteBuffer,考虑到write是个很频繁的操作,
为了避免频繁创建数组,这里进行了复用,每个线程会复用自己的ByteBuffer[]。
 */
private static final FastThreadLocal<ByteBuffer[]> NIO_BUFFERS = new FastThreadLocal<ByteBuffer[]>() {
    @Override
    protected ByteBuffer[] initialValue() throws Exception {
        // 默认大小为1024,后面有必要还会扩容
        return new ByteBuffer[1024];
    }
};

// 绑定的SocketChannel
private final Channel channel;

// 已经flush,等待发送的头节点。
private Entry flushedEntry;

// 已经write但是没flush的头节点,flush()时会通过它一直往后找
private Entry unflushedEntry;

// 链尾节点
private Entry tailEntry;

// flush的节点数量,发送数据时会从flushedEntry开始往后找flushed个节点。
private int flushed;
// 单次循环写的Nio Buffer数量
private int nioBufferCount;
// 单次循环写的Nio Buffer总大小
private long nioBufferSize;
// flush是否失败
private boolean inFail;

// 计算totalPendingSize属性的偏移量,通过CAS的方式来做修改。
private static final AtomicLongFieldUpdater<ChannelOutboundBuffer> TOTAL_PENDING_SIZE_UPDATER =
        AtomicLongFieldUpdater.newUpdater(ChannelOutboundBuffer.class, "totalPendingSize");

// 输出缓冲区暂存的消息占用的总内存,通过该值判断是否达到高低水位,以修改Channel的可写状态。
@SuppressWarnings("UnusedDeclaration")
private volatile long totalPendingSize;

// unwritable属性的偏移量,通过CAS的方式来修改。
private static final AtomicIntegerFieldUpdater<ChannelOutboundBuffer> UNWRITABLE_UPDATER =
        AtomicIntegerFieldUpdater.newUpdater(ChannelOutboundBuffer.class, "unwritable");

// Channel是否可写的状态,0可写,1不可写。输出缓冲区内存达到高低水位线时修改。
@SuppressWarnings("UnusedDeclaration")
private volatile int unwritable;

// Channel可写状态变更时触发的任务,消息的积压达到高低水位线时触发
private volatile Runnable fireChannelWritabilityChangedTask;
复制代码

它本身是一个单向链表,由一系列Entry节点组成。它有三个节点指针:

  • flushedEntry:已经flush,等待被发送的起始节点指针。
  • unflushedEntry:已经write,等待flush的起始节点指针。
  • tailEntry:链尾指针。

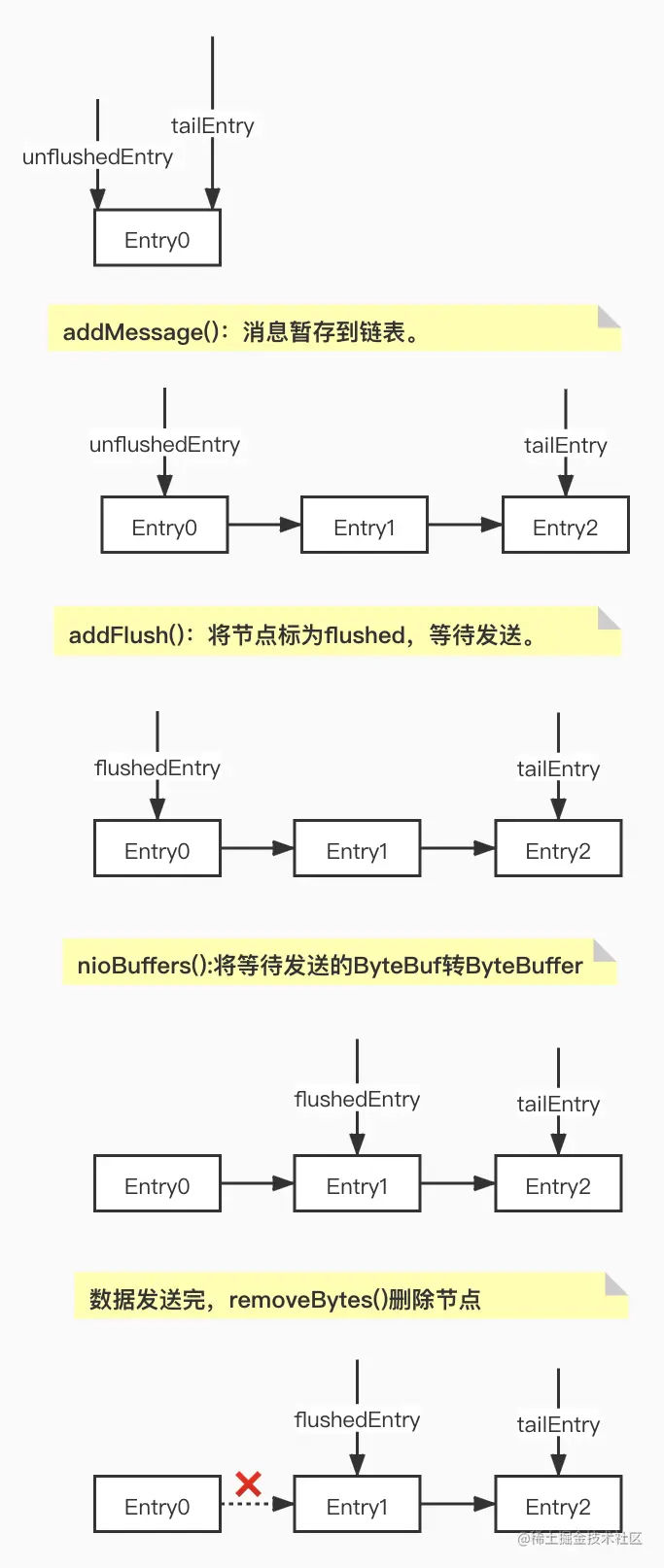

笔者花了一个简图,来表示它是如何工作的: image.png 上节说过,执行flush(msg)操作时,只是把数据暂存到ChannelOutboundBuffer,核心方法是addMessage(),它主要做了两件事:

  1. 将msg封装成Entry节点,加入到链尾。
  2. 统计输出缓冲区的消息总字节数是否达到高水位线,如果达到则将Channel设为「不可写」状态,且触发ChannelWritabilityChanged回调。
/**
 * 将消息暂存到ChannelOutboundBuffer,暂存成功promise就会收到通知。
 * @param msg 待发送的数据:ByteBuf/FileRegion
 * @param size 数据占用的内存大小
 * @param promise write成功会收到通知
 */
public void addMessage(Object msg, int size, ChannelPromise promise) {
    // 将msg包装成一个Entry,并加入到链尾。
    Entry entry = Entry.newInstance(msg, size, total(msg), promise);
    if (tailEntry == null) {
        flushedEntry = null;
    } else {
        // tail不为空,则添加到它的next
        Entry tail = tailEntry;
        tail.next = entry;
    }
    tailEntry = entry;// tailEntry指向新添加的节点
    if (unflushedEntry == null) {
        unflushedEntry = entry;
    }

    // 统计消息挂起的字节数,如果超过高水位线,需要修改Channel的可写状态并触发回调
    incrementPendingOutboundBytes(entry.pendingSize, false);
}
复制代码

先看Entry.newInstance(),它会将msg封装成Entry节点,加入到链尾。 Entry有个属性pendingSize用来记录消息占用的内存空间,需要注意的是,它除了msg本身的数据空间,还会加上Entry对象占用的空间,一个Java对象占用多少空间是在编译期就确定下来的,除了属性占用的空间外,读者还需要了解Java对象的内存布局。

/**
 * 创建一个Entry节点,从对象池中取一个
 * @param msg 消息本身
 * @param size 由MessageSizeEstimator估算出消息占用的内存大小
 * @param total 消息本身的大小(区别是FileRegion的处理)
 * @param promise write()完成会收到通知
 * @return
 */
static Entry newInstance(Object msg, int size, long total, ChannelPromise promise) {
    /*
    每次write()都需要一个Entry,考虑到write()是一个非常频繁的操作,
    为了避免Entry的频繁创建和销毁,这里做了对象池的重用处理。
     */
    Entry entry = RECYCLER.get();
    entry.msg = msg;
    /*
    占用的内存为什么还要加上CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD???
        除了ByteBuf占用的空间外,Entry本身也占用空间啊。
         在64位的JVM中:
          - 16字节的对象头空间
          - 6个对象引用属性,最小4*6=24字节,最大8*6=48字节
          - 2个long属性,2*8=16字节
          - 2个int属性,2*4=8字节
          - 1个boolean属性,1字节
          - padding对齐填充,JVM要求对象占用的内存为8字节的整数倍,这里是7字节
         合计最多为96字节,因此CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD的默认值即使96。
     */
    entry.pendingSize = size + CHANNEL_OUTBOUND_BUFFER_ENTRY_OVERHEAD;
    entry.total = total;
    entry.promise = promise;
    return entry;
}
复制代码

Entry加入链表后,incrementPendingOutboundBytes()会累加字节总数,判断是否超过高水位线:

/**
 * 统计消息挂起的字节数,如果超过高水位线,需要修改Channel的可写状态并触发回调
 * @param size 消息占用内存的字节数
 * @param invokeLater 是否稍后触发再回调
 */
private void incrementPendingOutboundBytes(long size, boolean invokeLater) {
    if (size == 0) {
        return;
    }
    // 统计消息暂存的内存大小,CAS的方式进行累加
    long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
    // 暂存消息达到高水位线,消息积压了
    if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
        // 修改可写状态,触发回调
        setUnwritable(invokeLater);
    }
}
复制代码

setUnwritable()会在数据总字节数超过高水位线时触发,它会通过自旋+CAS的方式将unwritable从0改为1,然后触发回调:

// 将Channel设为不可写,CAS执行
private void setUnwritable(boolean invokeLater) {
    for (;;) {
        final int oldValue = unwritable;
        final int newValue = oldValue | 1;
        if (UNWRITABLE_UPDATER.compareAndSet(this, oldValue, newValue)) {
            if (oldValue == 0) {
                // CAS操作成功,触发回调
                fireChannelWritabilityChanged(invokeLater);
            }
            break;
        }
    }
}
复制代码

ChannelOutboundBuffer为write操作所做的工作就这么多了,下面看flush。 ​

执行flush操作时,首先会调用outboundBuffer.addFlush()unflushed节点标记为flushed,其实就是移动flushedEntryunflushedEntry指针,这个过程会检查Entry节点是否被取消,如果取消了会跳过节点,同时会递减该Entry占用的内存空间。

// 只是将节点标记为flushed,并没有真正发送数据,会跳过已经被取消的节点。
public void addFlush() {
    Entry entry = unflushedEntry;
    if (entry != null) {
        if (flushedEntry == null) {
            flushedEntry = entry;
        }
        do {
            flushed ++;
            // 将entry的promise设为 不可取消 状态
            if (!entry.promise.setUncancellable()) {
                // 设置失败,说明promise已经取消,需要释放消息,并递减挂起的字节数
                int pending = entry.cancel();
                // 递减缓冲区的消息字节总数,如果达到低水位线,则将Channel重新设为「可写」状态,并触发回调
                decrementPendingOutboundBytes(pending, false, true);
            }
            entry = entry.next;
        } while (entry != null);// 不断往后找 待flush的节点

        // 所有的节点都flush了,置为空
        unflushedEntry = null;
    }
}
复制代码

节点状态标记完成后,会调用doWrite()开始写数据。首先它需要ChannelOutboundBuffer将flushed节点转换成Java原生的ByteBuffer,方法是nioBuffers()。因为OS对SocketChannel.write()单次发送的字节数有限制,一般是Integer.MAX_VALUE,所以单次转换需要提供两个参数:

  • maxCount:转换ByteBuffer的最大数量,默认是1024。
  • maxBytes:最大字节数,默认是设置的TCP发送缓冲区大小(ChannelOption.SO_SNDBUF)。
/**
 * 将要flush的Entry转换成Java原生的ByteBuffer数组,因为做了总数和总字节数的限制,所以一次可能无法send所有数据。
 * @param maxCount 单次发送的ByteBuffer最大数量
 * @param maxBytes 发送缓冲区的最大值,由 TCP参数: ChannelOption.SO_SNDBUF 设置。
 * @return
 */
public ByteBuffer[] nioBuffers(int maxCount, long maxBytes) {
    assert maxCount > 0;
    assert maxBytes > 0;
    long nioBufferSize = 0;
    int nioBufferCount = 0;
    // 由于write操作很频繁,避免ByteBuffer[]频繁创建和销毁,这里进行了复用,每个线程都有一个ByteBuffer[1024]
    final InternalThreadLocalMap threadLocalMap = InternalThreadLocalMap.get();
    ByteBuffer[] nioBuffers = NIO_BUFFERS.get(threadLocalMap);

    Entry entry = flushedEntry;
    // 确保Entry节点是flushed,且msg是ByteBuf类型
    while (isFlushedEntry(entry) && entry.msg instanceof ByteBuf) {
        // 确保节点没有被取消,如果取消了,则跳过它。
        if (!entry.cancelled) {
            ByteBuf buf = (ByteBuf) entry.msg;
            final int readerIndex = buf.readerIndex();
            final int readableBytes = buf.writerIndex() - readerIndex;

            // 可读字节数就是要写出的字节数,确保大于0
            if (readableBytes > 0) {
                if (maxBytes - readableBytes < nioBufferSize && nioBufferCount != 0) {
                    // 发送的数据超过了maxBytes,退出循环
                    break;
                }
                nioBufferSize += readableBytes;
                int count = entry.count;
                if (count == -1) {
                    // -1代表没有设置ByteBuf的nioBufferCount,ByteBuf中ByteBuffer的数量
                    entry.count = count = buf.nioBufferCount();
                }
                // 是否需要更多的空间
                int neededSpace = min(maxCount, nioBufferCount + count);
                // 如果ByteBuffer的数量超过了默认值1024,就去申请更多的空间
                if (neededSpace > nioBuffers.length) {
                    // 成倍扩容,直到数组长度足够。并塞回到FastThreadLocal。
                    nioBuffers = expandNioBufferArray(nioBuffers, neededSpace, nioBufferCount);
                    NIO_BUFFERS.set(threadLocalMap, nioBuffers);
                }
                if (count == 1) {
                    ByteBuffer nioBuf = entry.buf;
                    if (nioBuf == null) {
                        // 将ByteBuf转ByteBuffer,且缓存到Entry中
                        entry.buf = nioBuf = buf.internalNioBuffer(readerIndex, readableBytes);
                    }
                    // 设置ByteBuffer
                    nioBuffers[nioBufferCount++] = nioBuf;
                } else {
                    // 一个ByteBuf包含多个ByteBuffer的情况处理,循环遍历设置
                    nioBufferCount = nioBuffers(entry, buf, nioBuffers, nioBufferCount, maxCount);
                }
                if (nioBufferCount >= maxCount) {
                    // ByteBuffer的数量超过了maxCount,退出循环
                    break;
                }
            }
        }
        entry = entry.next;
    }
    this.nioBufferCount = nioBufferCount;
    this.nioBufferSize = nioBufferSize;

    return nioBuffers;
}
复制代码

这里关注一下NIO_BUFFERS属性,它是一个FastThreadLocal,每个线程都有自己的ByteBuffer[]缓存,默认长度1024,可以被复用。 这里为什么要复用呢?因为作为一个网络IO框架,flush肯定是一个非常频繁的操作,为了避免每次都创建ByteBuffer[],复用可以提升系统性能,减轻GC的压力。 ​

如果一个ByteBuf由很多个ByteBuffer组成,默认的1024个ByteBuffer可能不够用,此时会调用expandNioBufferArray()进行扩容:

// 对array进行扩容
private static ByteBuffer[] expandNioBufferArray(ByteBuffer[] array, int neededSpace, int size) {
    int newCapacity = array.length;
    do {
        // 成倍扩容
        newCapacity <<= 1;

        if (newCapacity < 0) {// int溢出
            throw new IllegalStateException();
        }

    } while (neededSpace > newCapacity);

    ByteBuffer[] newArray = new ByteBuffer[newCapacity];
    // 元素迁移
    System.arraycopy(array, 0, newArray, 0, size);

    return newArray;
}
复制代码

将待发送的ByteBuf转换成ByteBuffer后,NioSocketChannel会调用JDK底层的SocketChannel.write()进行真正的数据发送。 ​

数据发送完毕后,需要移除ChannelOutboundBuffer中的节点。节点的添加是从链尾开始,移除则是从链头开始的。 ChannelOutboundBuffer是根据实际发送的字节数来移除节点的,因此会存在某个ByteBuf只发送了部分数据的情况,如果某个ByteBuf数据没有发送完,那么该节点并不会被移除,只会调整它的readerIndex索引,下次继续发送剩余数据。

/**
 * 根据写入到TCP缓冲区的字节数来移除ByteBuf。
 * @param writtenBytes
 */
public void removeBytes(long writtenBytes) {
    for (;;) {
        // 从flushedEntry开始计算
        Object msg = current();
        if (!(msg instanceof ByteBuf)) {
            assert writtenBytes == 0;
            break;
        }

        final ByteBuf buf = (ByteBuf) msg;
        final int readerIndex = buf.readerIndex();
        final int readableBytes = buf.writerIndex() - readerIndex;
        // 如果单个ByteBuf的数据 <= writtenBytes,则直接移除Entry节点
        if (readableBytes <= writtenBytes) {
            if (writtenBytes != 0) {
                progress(readableBytes);
                writtenBytes -= readableBytes;
            }
            remove();
        } else { // readableBytes > writtenBytes
            // 存在某个ByteBuf发送部分数据的情况,调整它的readerIndex,下次继续发送。
            if (writtenBytes != 0) {
                buf.readerIndex(readerIndex + (int) writtenBytes);
                progress(writtenBytes);
            }
            break;
        }
    }
    // 重置 NIO_BUFFERS
    clearNioBuffers();
}
复制代码

至此,Netty的数据发送核心流程全部分析结束。 ​

总结

为了避免每次write都将数据写入TCP缓冲区,Netty的Channel提供了两种操作:write和flush,这需要依赖一个核心类ChannelOutboundBuffer。write只是将数据暂存到缓冲区,flush才是发送数据。同时为了避免消息积压的太多导致OOM,Netty提供了高低水位线,当暂存的消息到达高水位时,Netty会将Channel设为「不可写」,同时触发回调,用户可以根据该状态判断是否需要继续写入消息。 ​

ChannelOutboundBuffer本身是个单向链表,负责管理暂存的消息,当需要发送数据时,它还会负责将ByteBuf转换成ByteBuffer,因为JDK底层的SocketChannel只支持写入ByteBuffer。 ​

数据发送完毕后,ChannelOutboundBuffer还要负责根据实际发送的字节数来移除Entry节点,因为存在某个ByteBuf只发送了部分数据的情况,针对这种特殊情况,ChannelOutboundBuffer不会将节点移除,而是调整它的readerIndex索引,下次继续发送剩余数据。

文章分类
后端
文章标签
