一、概述

• UML：（Unified modeling language）统一建模语言，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
• UML类图：用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系
• 类之间的关系：依赖、泛化（继承）、实现、关联、聚合和组合
• 简单的类图

public class Person {
        private Integer id;
        private String name;
        public void setName(String name) {
                this.name = name;
        }
        public String getName() {
                return name;
        }
}

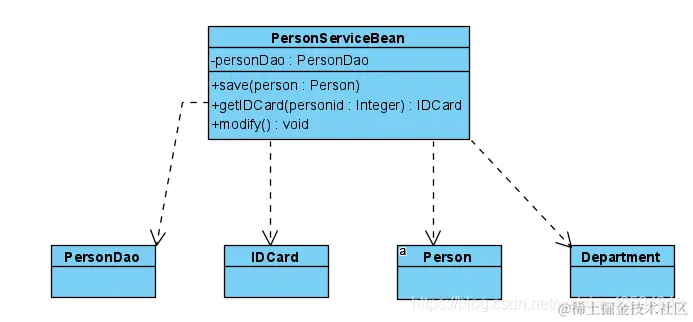

二、依赖关系

• 只要是在类中用到了对方，那么他们之间就存在依赖关系。
  • 类中用到了对方
  • 如果是类的成员属性
  • 如果是方法的返回类型
  • 是方法接受的参数类型
  • 方法中使用到

public class PersonServiceBean {
        private PersonDao personDao; // 类
        public void save(Person person) {}
        public IDCard getIDCard(Integer personid) {}
        public void modify() {
                Department department = new Department();
        }
}
public class PersonDao {}
public class IDCard {}
public class Person {}
public class Department {}

三、泛化关系（generalization）

• 即继承关系，依赖关系的特例

public abstract class DaoSupport {}
public class PersonServiceBean extends DaoSupport {}

四、实现关系（Implementation）

• A类实现了B类的接口

public interface PersonService {}
public class PersonServiceBean implements PersonService {}

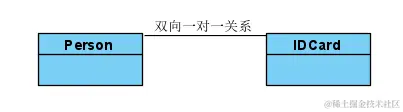

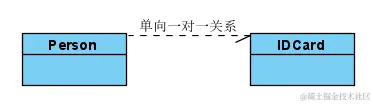

五、关联关系（Association）

• 实际上就是类与类之间的联系，他是依赖关系的特例。具有导航性，即单向或双向关系。具有多重性，可以表示0或多个

public class Person {
        private IDCard card;
}
public class IDCard {
}

public class Person {
        private IDCard card;
}
public class IDCard {
        private Person person;
}

六、聚合关系（Aggregation）

• 表示整体和部分的关系，整体和部分可以分开，是关联关系的特例，所以它具有关联的导航性和多重性。如，一台电脑可以没有键盘，他们之间的关系就是聚合。通过set()方法载入

public class Computer {
        private Mouse mouse;
        private Monitor monitor;
        public void setMouse(Mouse mouse) {
                this.mouse = Mouse;
        }
        public void setMonitor(Monitor monitor) {
                this.monitor= monitor;
        }
}

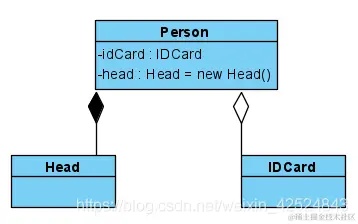

七、组合关系（Composition）

• 整体与部分之间的关系，但整体与部分不能分开。比如说，人和人的头部

public class Person {
        private IDCard card;
        private Head head = new Head();
}
public class IDCard {}
public class Head {}
