数据结构树的基础知识和代码全面总结

@TOC

在这里插入图片描述

1.树的基础知识

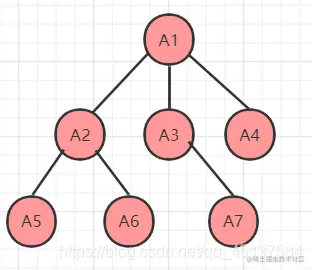

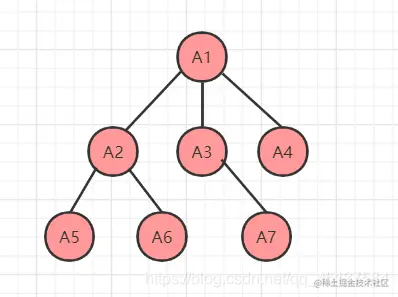

在这里插入图片描述

名称定义
根节点A1为根节点
树的结点树中的数据元素(例:A1、A2、A5等)
结点的度结点子树的个数(例:A1的度为3)
树的度结点的度中最大的为树的度(例:树的度为3)
叶子结点度为0的结点(例:A3、A4)
分支结点度大于0的结点(例:A1,A2)
双亲结点有直接关系的上一层结点(例:A1是A2、A3、A4的双亲)
孩子结点有直接关系的下一层结点例:A2、A3、A4是A1的孩子
祖先结点从结点的双亲结点到根结点的所有结点
(例:A1、A2为A5的祖先)
子孙结点由该结点所引出的所有结点(例:A2~A7为A1的子孙)
兄弟结点具有同一个双亲结点的的所有结点(例:A2、A3、A4互为兄弟)
堂兄弟结点它们的双亲结点互为兄弟结点的结点(例:A6和A7互为堂兄弟)
结点的深度和高度深度:从上往下数;高度:从下往上数
(例:A1的深度为1,高度为3)
树的深度和高度结点的层数,高度等于深度(例:树的深度为3,高度为3)
路径从某个结点沿着树的层级关系到达另一个结点之间的路线
路径长度路径上的结点个数 -1

2.树的存储

1.树的顺序存储结构

第一行为序号,第二行为存储结点名称,第三行为双亲结点的序号在这里插入图片描述

typedef struct{
    string data;
    int pIdx;
}TNode;

TNode tree[maxSize];
tree[0].data="A1";
tree[0].pIdx=-1;
复制代码

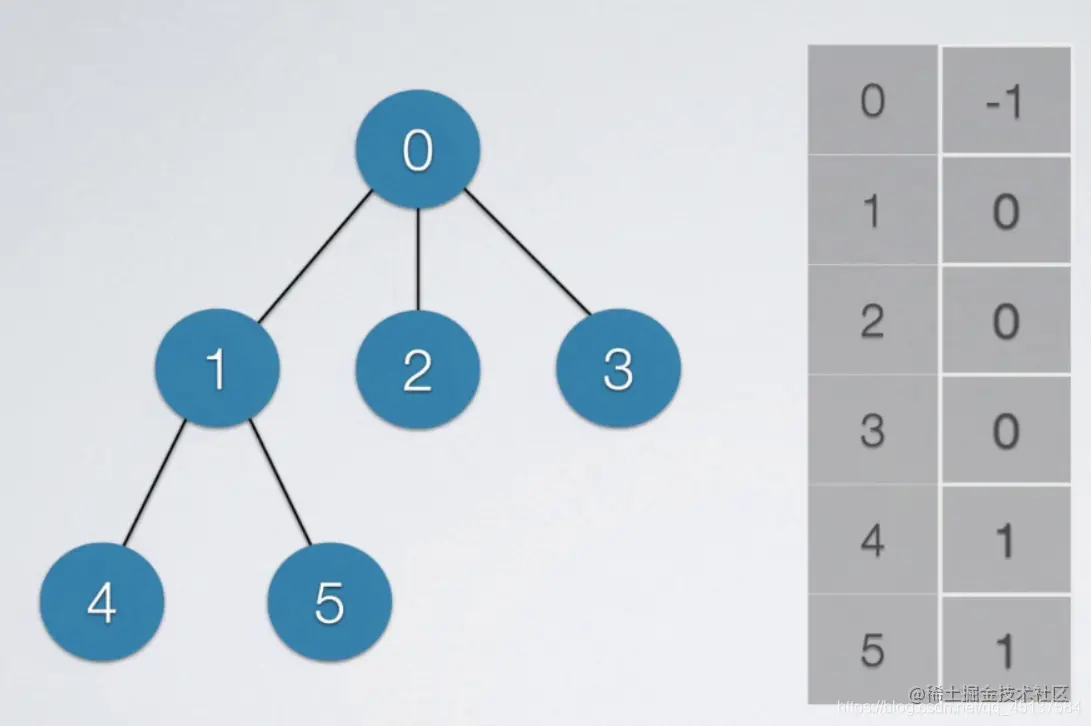

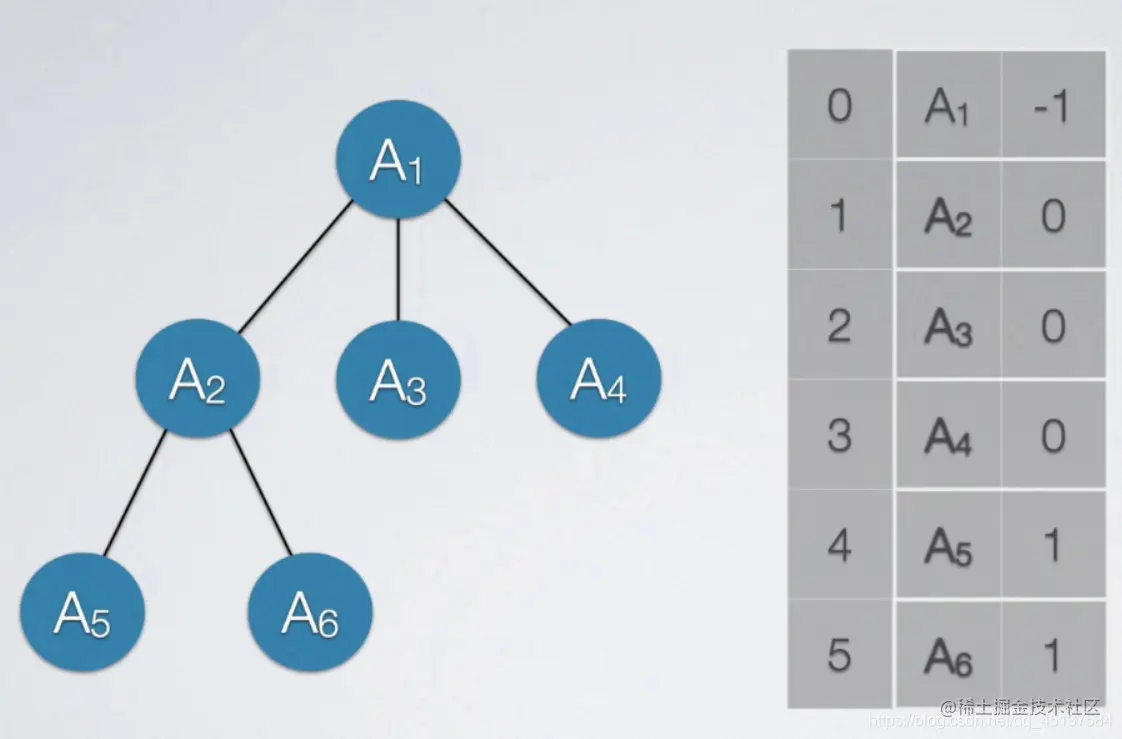

化简之后的存储方式:双亲存储结构 把A1,A2,A3等的名字改成了0、1、2等,让第一行代表了序号和名称,第二行代表了双亲结点的序号和名称在这里插入图片描述

int tree[maxSize];
tree[0]=-1;
tree[1]=0;
tree[2]=0;
tree[3]=0;
tree[4]=1;
tree[5]=1;
复制代码

2.树的链式存储结构

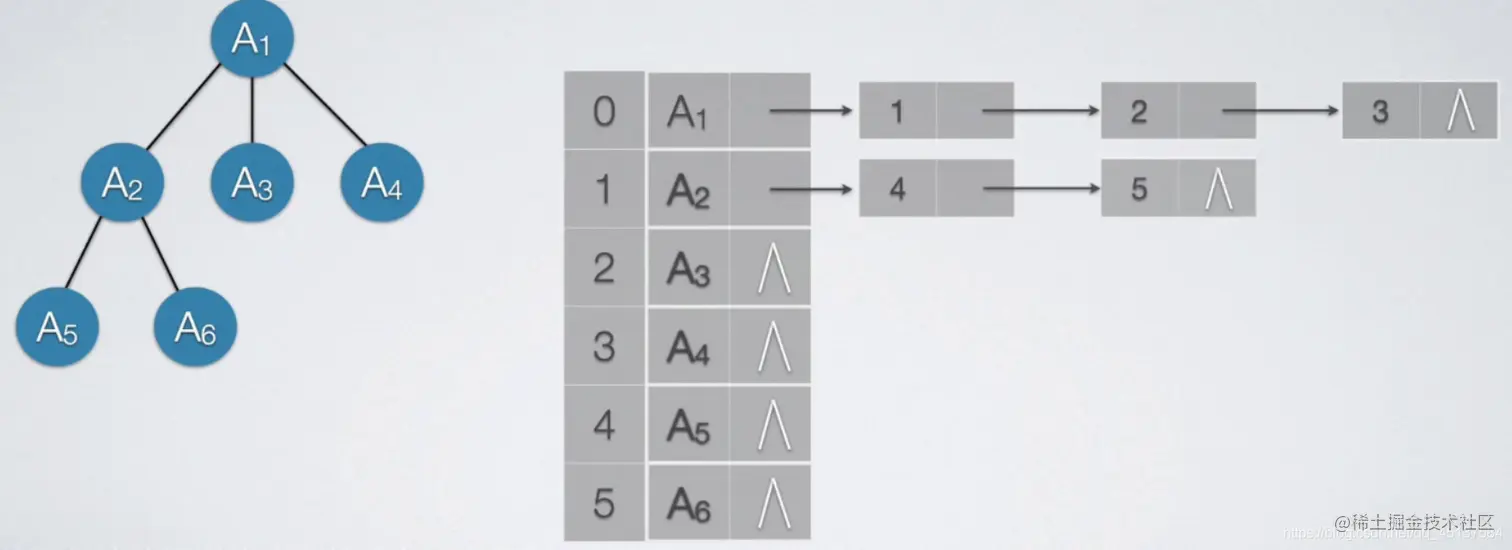

使用TNode存储所有结点,Branch存储相应TNode的子节点。 在这里插入图片描述

typedef struct Branch{
    int cIdx;
    Branch* next;
}Branch;

typedef struct TNode
{
    int data;
    Branch* first;
}TNode;
复制代码

3.二叉树

1.二叉树的概念

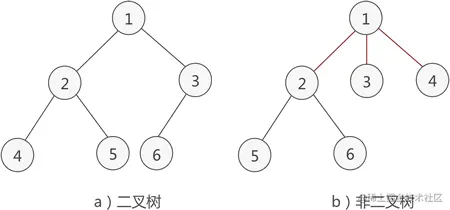

1.二叉树的条件

条件:🍗 1.每个结点最多两颗子树。 2.子树有左右次序之分。在这里插入图片描述

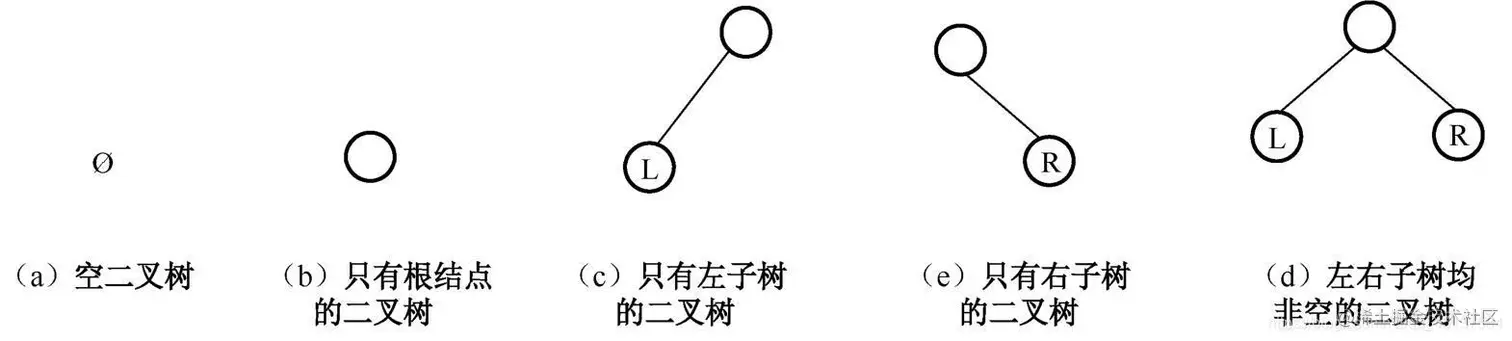

2.二叉树的所有形态

在这里插入图片描述

3.满二叉树

满二叉树:除了最底层以外,所有结点都有左右两个结点。 在这里插入图片描述

4.完全二叉树

条件🍕: 1.叶子结点只能出现在最下层和次最下层。 2.且最下层的叶子结点集中在树的左部

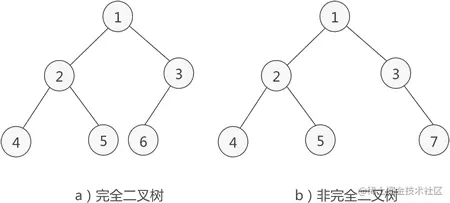

在这里插入图片描述 (b)为非完全二叉树的原因,因为它不满足完全二叉树的第二个条件,结点7没有集中在左侧

满二叉树是一种特殊的完全二叉树。

2.二叉树的主要性质

性质一🍗:一颗非空二叉树的第i层上最多有2^i-1^个结点(i≥1)。

结点最多的时候就是为满二叉树的时候,如图所示: 在这里插入图片描述

性质二🍖:一颗深度为K的二叉树中,最多具有2^k^-1给结点。

树的深度等于高度,所有高度为K,当为满二叉树的时候,结点最多。 在这里插入图片描述

性质三🍄:对于一颗非空的二叉树,若叶子结点数为n0,度数为2的结点数为n2,则有n0=n2+1

证明: 设n为二叉树的结点总数,n1为二叉树中度为1的结点数,所以有 :

n=n0+n1+n2

设二叉树的分支为B,那么有:

B=n-1

因为分支都由度为1和度为2的结点发出,度为1分支为1,度为2分支为2,所以有:

B=n1+2n2

所以可到

n0=n2+1

性质四🍻:具有n个结点的完全二叉树的深度k为[logn]+1(向下取整)。 证明: 由性质二可到 2^k-1^-1<n≤2^k^-1(n之所以取不到2^k-1^-1,是因为条件深度为k,否则的话深度就为k-1了)

化为: 2^k-1^≤n<2^k^ (因为n为整数,变一下等号位置就可以完成+1的效果)

对不等式取对数 k-1≤logn<k 因为k为整数,所以k=[logn]+1,向下取整

3.二叉树的存储结构

1.顺序存储结构

在这里插入图片描述 ==可以通过父结点的位置来求出左右孩子结位置==。当时前提必须是完全二叉树,当不是完全二叉树的时候,我不能通过这种方法来求位置。

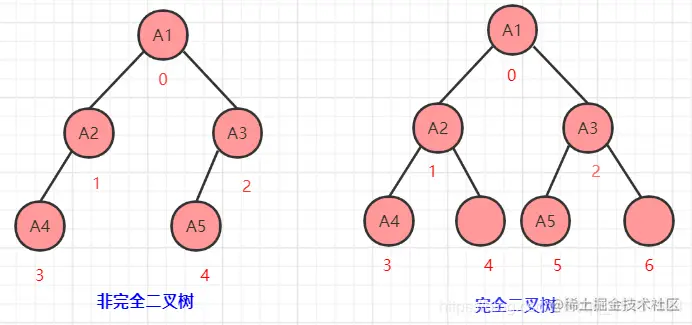

当不是完全二叉树怎么办?🥀 我们可以采用补全的办法,可以把左边的图补成右边的图。 在这里插入图片描述

补充之后的存储情况如下: 在这里插入图片描述 我们可以看到有很多内存的浪费,所以不建议使用顺序存储结构来存储非完全二叉树,于是我们就有了下方的链式存储结构。

2.链式存储结构

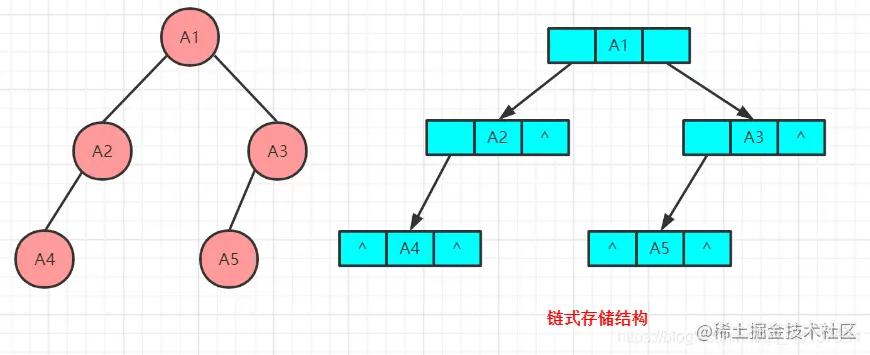

在这里插入图片描述 由三个域组成:数据域和两个指针域。 lichild:用来存储左孩子所在的链结点存储地址。 rchild:用来存储右孩子所在的链结点存储地址。 data:用来存储数据

在这里插入图片描述

template<class T>
struct BTNode
{
    T data;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        , lchild(NULL)
        , rchild(NULL)
    {}
};
复制代码

3.树、森林和二叉树的互相转换

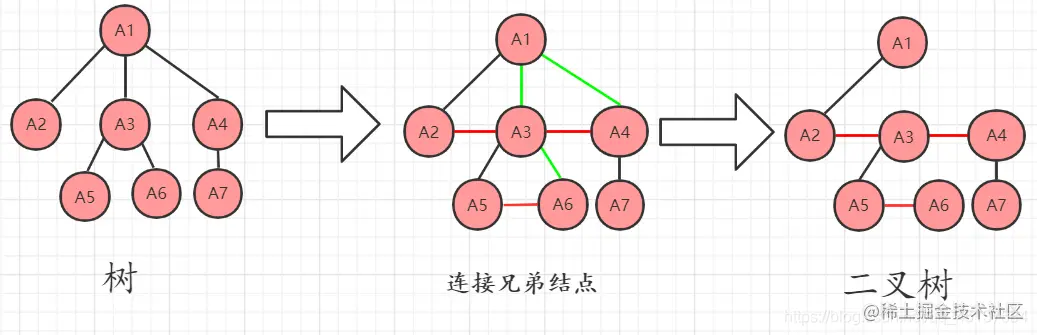

1.树转化为二叉树🌿

变化规则: 第一步:连接兄弟结点。例如图中红色线条。 第二步:只保留父节点到它的孩子结点的一条关系线,一般保留最部的线条。 在这里插入图片描述 关于A6不和A7连接,因为A6和A7不为兄弟结点。 变化之后的二叉树: 我可以看到黑线的全部变为左节点,红线的全变为右结点。(画的有点丑) 在这里插入图片描述

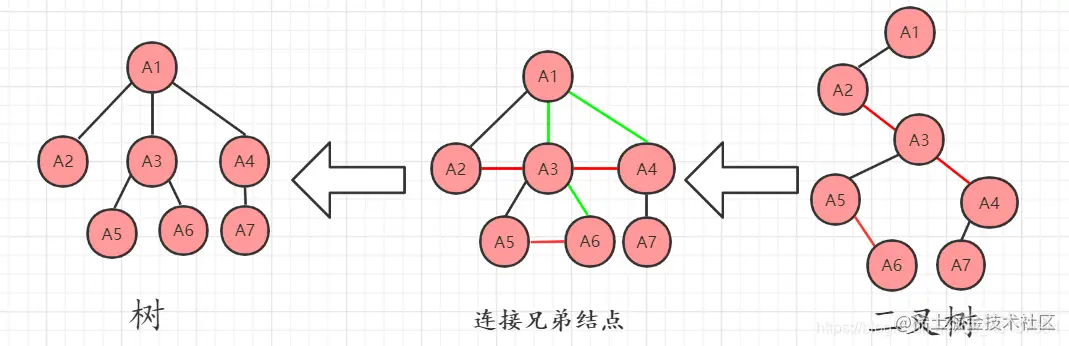

2.二叉树转换为树🌿

是树转换为二叉树的逆过程。 1.加线。若某结点X的左孩子结点存在,则将这个左孩子的右孩子结点、右孩子的右孩子结点、右孩子的右孩子的右孩子结点…,都作为结点X的孩子。将结点X与这些右孩子结点用线连接起来。 2.去线。删除原二叉树中所有结点与其右孩子结点的连线。 在这里插入图片描述

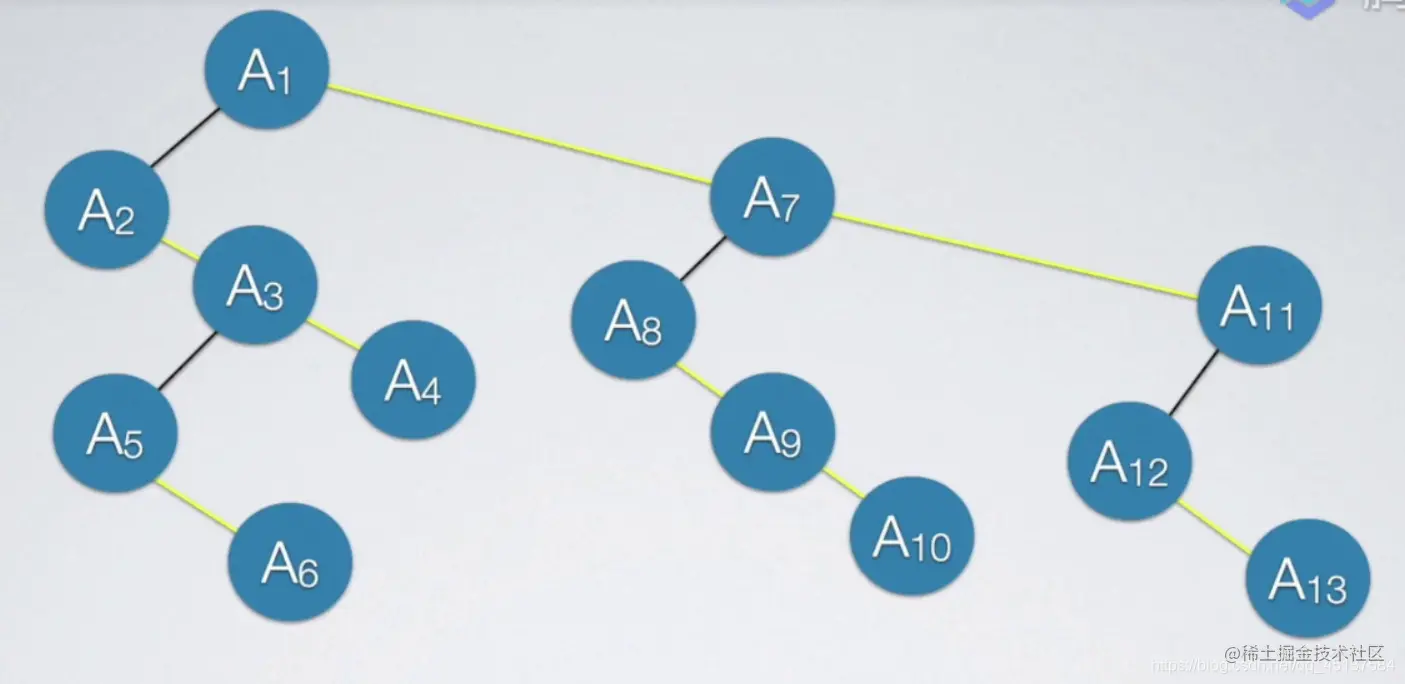

3.森林转换为二叉树🌿

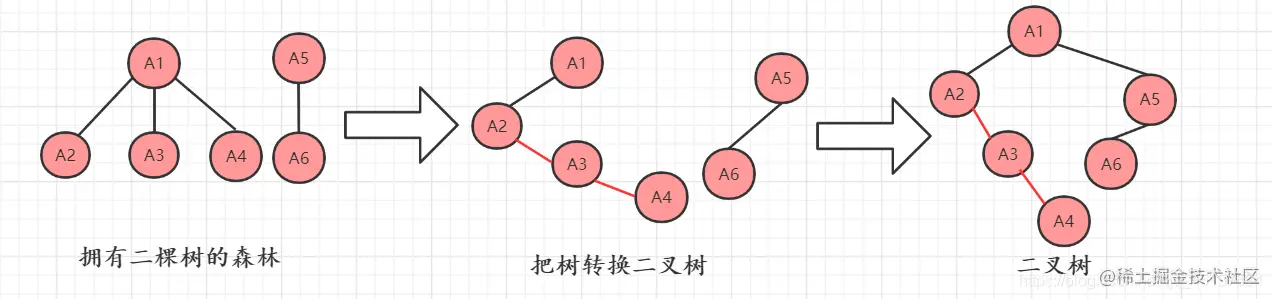

第一步:把树转换为二叉树。 第二步:把二叉树树的根节点连接起来。 在这里插入图片描述

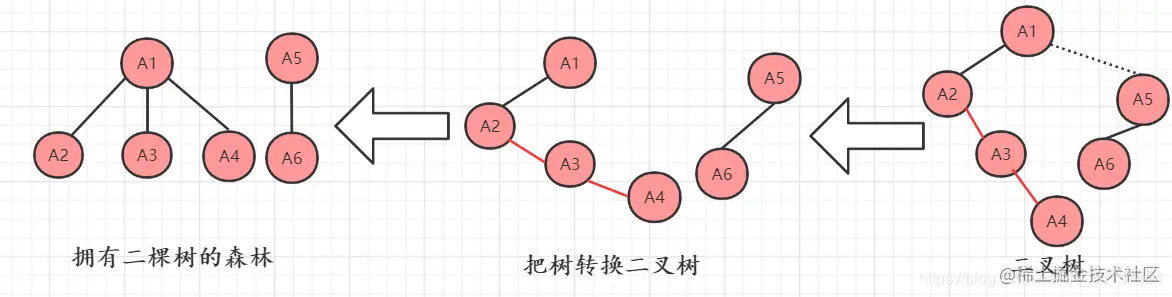

4.二叉树转森林🌿

第一步:从根节点开始,若右孩子存在,则把与右孩子结点的连线删除。再查看分离后的二叉树,若其根节点的右孩子存在,则连线删除…。直到所有这些根节点与右孩子的连线都删除为止。 第二步:把分离之后的二叉树转化为树。 在这里插入图片描述

4.二叉树、树和森林的遍历

遍历:是指沿着某条搜索路线,依次对树中每个结点均做一次且仅做一次访问

1.二叉树广度优先遍历🍁

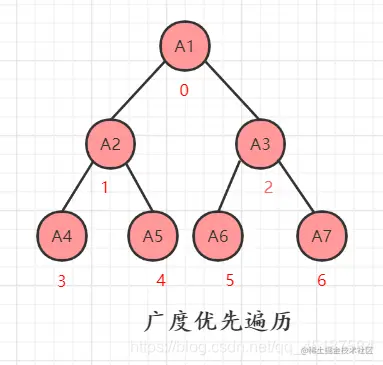

广度优先遍历从上往下,从左往右的逐层访问,而且每个结点只访问一次。 在这里插入图片描述 遍历顺序为A1 A2 A3 A4 A5 A6 A7

2.二叉树深度优先遍历(先序、中序、后序)🍁

定义: 先序遍历:1.访问结点,2.先序遍历根结点的子树,3.先序遍历根结点的子树。

中序遍历:1.中序遍历根结点的子树,2.访问结点,3.中序遍历根结点的子树。

后序遍历:1.后序遍历根节点的子树,2.后序遍历根节点的子树,3.访问节点。

1.根据到达次数来实现遍历🌴

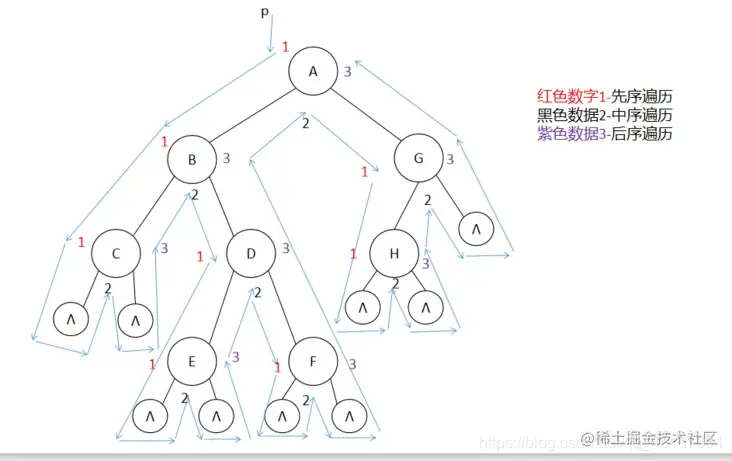

如图可到: 每个结点都会到达三次,没有子节点的用空结点补全。例如:C的第一次到达是由B到C,第二次到达是由左空结点到达,第三次由右空结点到达。

先序遍历:ABCDEFGH 中序遍历:CBEDFAHG 后续遍历:CEFDBHGA 在这里插入图片描述 方法: 先序遍历第一次来到某个结点时访问,所得序列为先序遍历序列。 中序遍历第二次来到某个结点时访问,所得序列为中序遍历序列。 后序遍历第三次来到某个结点时访问,所得序列为后序遍历序列。

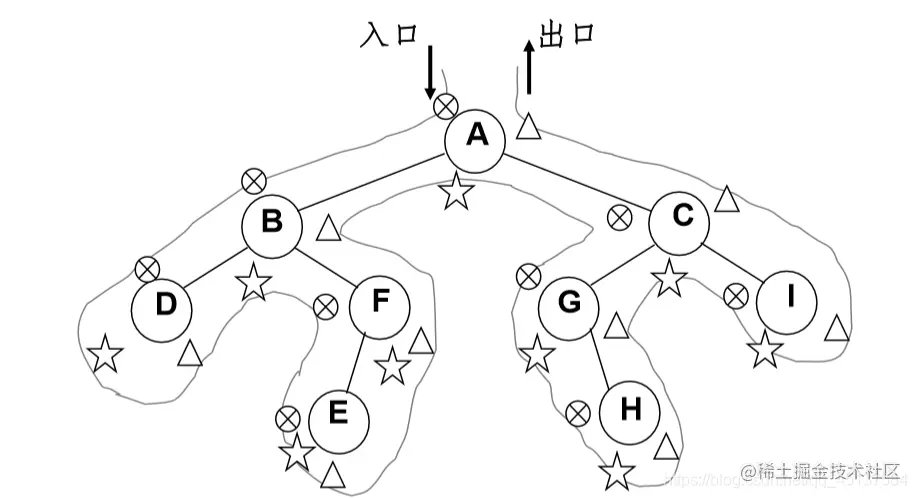

2.根据形状来实现遍历🌴

方法: 先序遍历:根据到达叉图形的先后顺序,所得序列为先序遍历序列。 中序遍历:根据到达五角星的先后顺序,所得序列为中序遍历序列。 后序遍历:根据到达三角形的先后顺序,所得序列为后序遍历序列。

先序遍历:ABDFECGHI 中序遍历:DBEFAGHCI 后续遍历:DEFBHGICA 在这里插入图片描述

3.树的广度优先遍历🍁

性质比较简单,和二叉树的广度优先遍历类似,可参考二叉树。 在这里插入图片描述 遍历顺序为A1 A2 A3 A4 A5 A6 A7

4.树的深度优先遍历🍁

定义: 先序遍历:先访问结点,然后先序遍历所有子树。 后序遍历:先后序遍历所有子树,最后访问结点。

因为树与二叉树的区别是:它的子结点个数不定的,所以我们不能确定中序遍历,只能确定先序和后序遍历。

方法: 先序遍历第一次来到某个结点时访问,所得序列为先序遍历序列。 后序遍历最后一次来到某个结点时访问,所得序列为后序遍历序列。

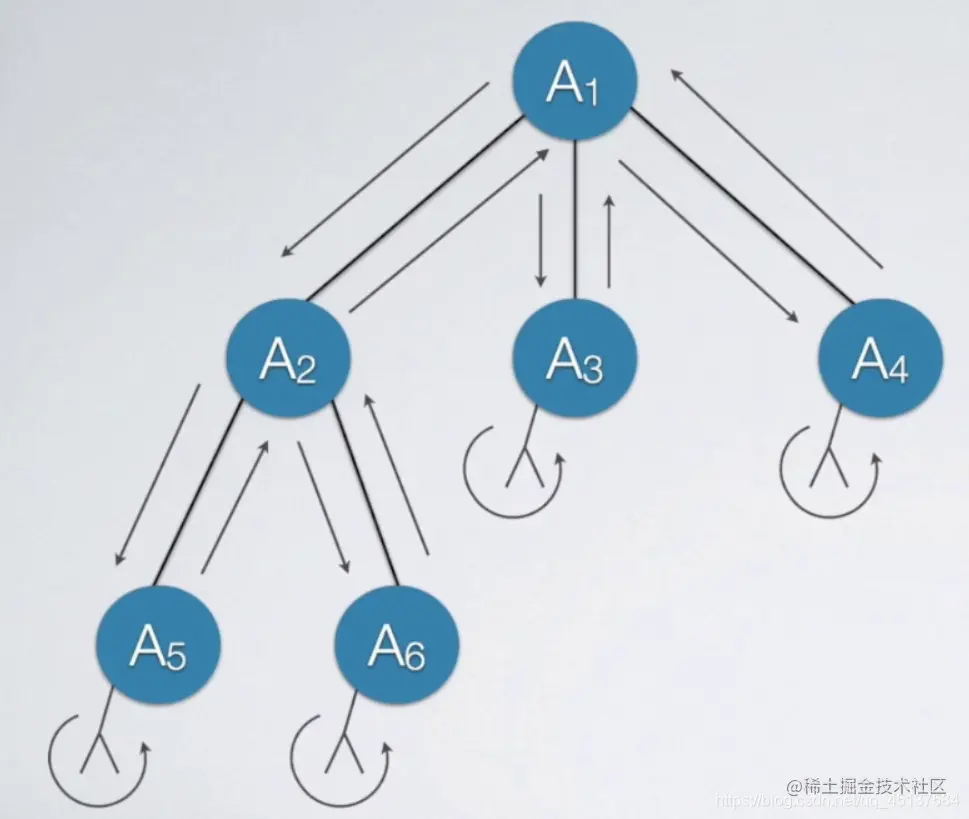

例如:我的箭头的入口是从A1的左边开始的。我以A2为例,A2的第一次来到是从A1到A2,最后一次来到是从A6到A2。

先序遍历:A1 A2 A5 A6 A3 A4 后序遍历:A5 A6 A2 A3 A4 A1 在这里插入图片描述

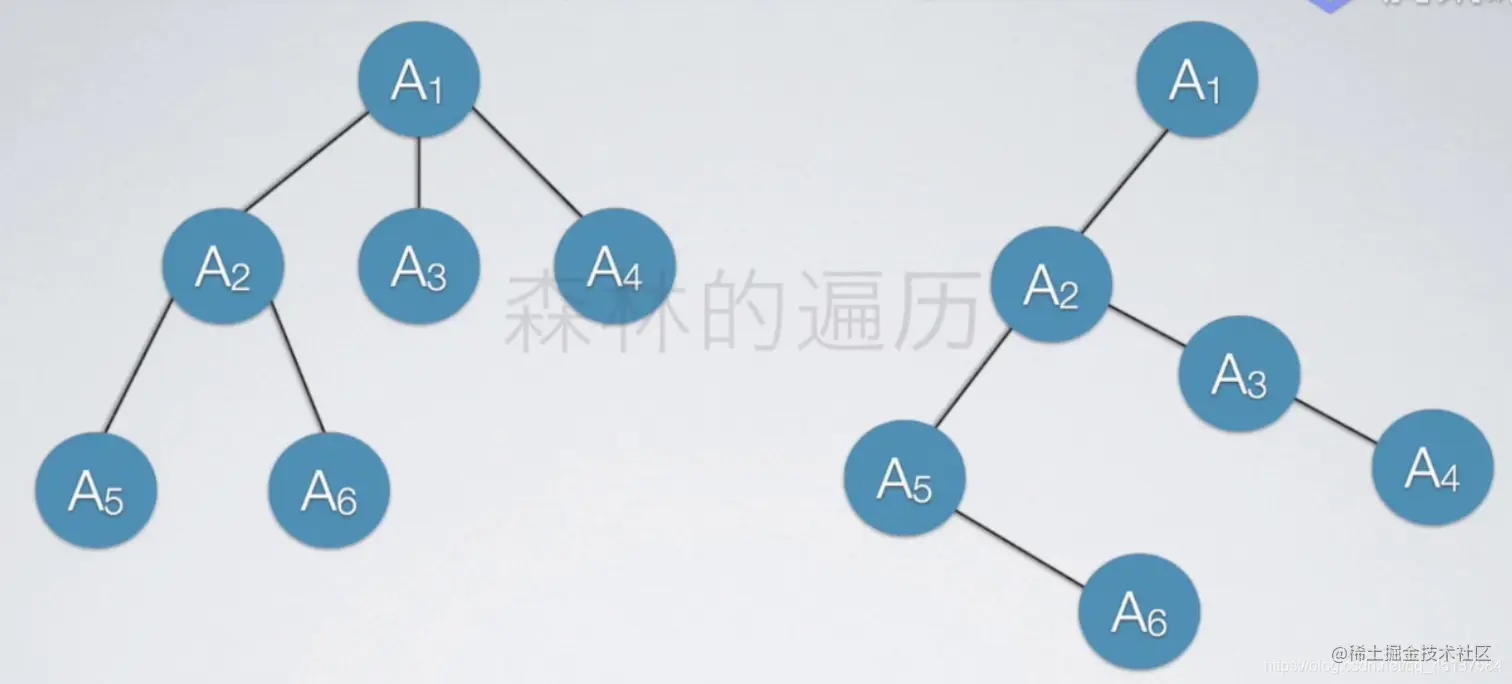

树转换为二叉树之后的遍历情况: 在这里插入图片描述

树的先序遍历等于转换后二叉树的先序遍历 树的后序遍历等于转换后二叉树的中序遍历

5.森林的深度优先遍历🍁

定义: 先序遍历:从左至右先序遍历森林的一课树。 后序遍历:从左至右后序遍历森林的一棵树。

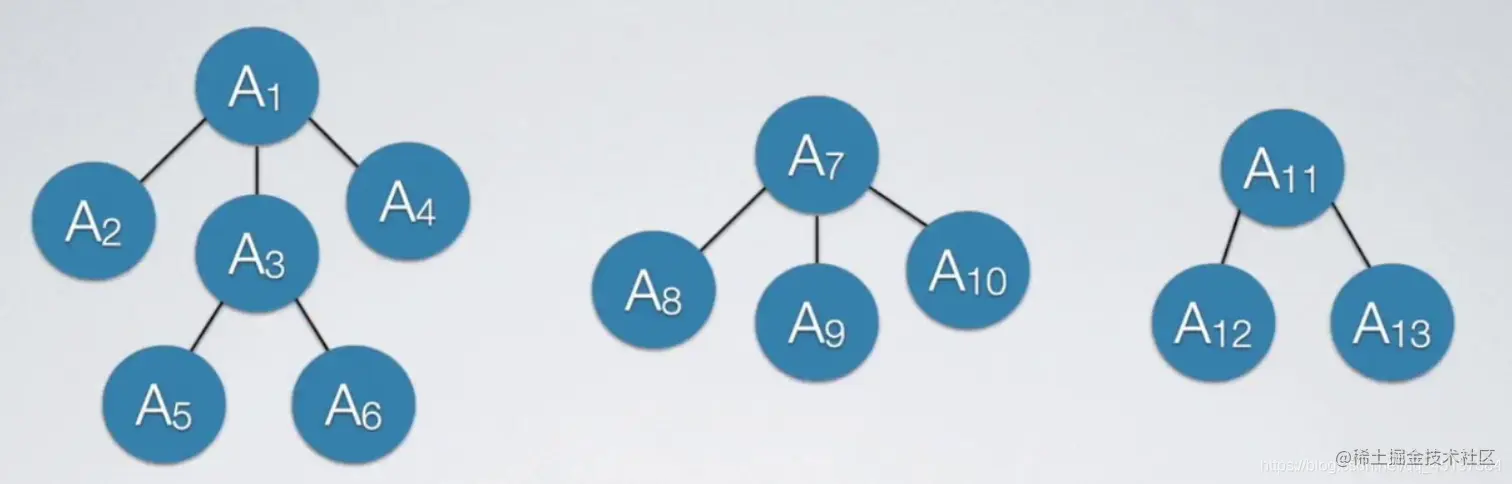

在这里插入图片描述 先序遍历:A1 A2 A3 A5 A6 A4 A7 A8 A9 A10 A11 A12 A13 后序遍历:A2 A5 A6 A3 A4 A1 A8 A9 A10 A7 A12 A13 A11

森林转化为二叉树之后的遍历情况: 在这里插入图片描述 森林的先序遍历等于转换后二叉树的先序遍历 森林的后序遍历等于转换后二叉树的中序遍历

5.二叉树遍历c++代码实现

参考博客地址:用C++语言创建一棵二叉树及实现二叉树的各种操作

1.链式存储结构

在这里插入图片描述 由三个域组成:数据域和两个指针域。 lichild:用来存储左孩子所在的链结点存储地址。 rchild:用来存储右孩子所在的链结点存储地址。 data:用来存储数据

template<class T>
struct BTNode
{
    T data;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        , lchild(NULL)
        , rchild(NULL)
    {}
};
复制代码

2.二叉树数据初始化

template<class T> class binary_tree
{
public:
	//构造方法
    binary_tree(T* a, size_t n, const T&invalid)
    {
        size_t index = 0;  //初始化根节点地址为0
        _root = _create_tree(a, n, invalid, index);
    }
    //创建一棵二叉树
    BTNode<T>* _create_tree(T*a, size_t n, const T& invalid, size_t& index)
    {
        BTNode<T>* root = NULL;
        if (a[index] != invalid)
        {
            root = new BTNode<T>(a[index]);
            root->lchild = _create_tree(a, n, invalid, ++index);
            root->rchild = _create_tree(a, n, invalid, ++index);
        }
        return root;
    }
 }
复制代码

在这里插入图片描述

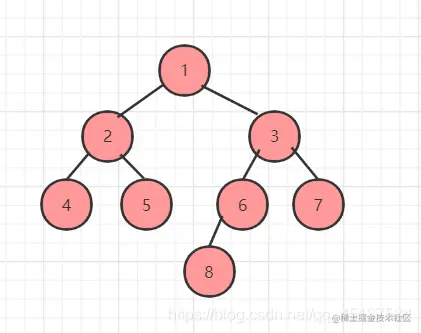

把图中元素存入二叉树的方法: '^'这个表示为空

int array[] = { 1, 2, 4, '^', '^' , 5, '^', '^', 3, 6, 8, '^', '^', '^',7,'^','^'};
binary_tree<int> t(array, sizeof(array) / sizeof(int), '^');
复制代码

如果不知道怎么初始化的数据怎么填写? 可以看一下这张图: 在这里插入图片描述

存在一个弊端,因为'^'的ASCII码为94,当输入结点数据为94会出现问题,所有尽量不要输入94这个数据。

3.深度优先遍历(递归)

1.先序遍历(递归)

//先序遍历
void prev_order()
{
    _prev_order(_root);
    cout << endl;
}
void _prev_order(BTNode<T>* root)
{
	//先序遍历:根结点->左子树->右子树
    if (root == NULL)
        return;
    cout << root->data << "  ";  //输出遍历到数据
    _prev_order(root->lchild);
    _prev_order(root->rchild);
}
复制代码

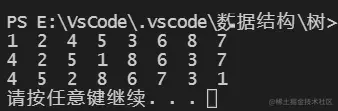

输出为: 在这里插入图片描述

2.中序遍历(递归)

 void in_order()
 {
     _in_order(_root);
     cout << endl;
 }
 void _in_order(BTNode<T>* root)
 {
     //中序遍历:左子树->根节点->右子树
     if (root == NULL)return;

     _in_order(root->lchild);
     cout << root->data << "  ";  //输出遍历到的数据
     _in_order(root->rchild);
 }
复制代码

输出为: 在这里插入图片描述

3.后序遍历(递归)

void post_order()
{
    _post_order(_root);
    cout << endl;
}
void _post_order(BTNode<T>* root)
{
    //后序遍历:左子树->右子树->根节点
    if (root == NULL)return;

    _post_order(root->lchild);
    _post_order(root->rchild);
     cout << root->data << "  ";
}
复制代码

输出为: 在这里插入图片描述

4.深度优先遍历(非递归)(使用容器:

1.先序遍历(非递归)

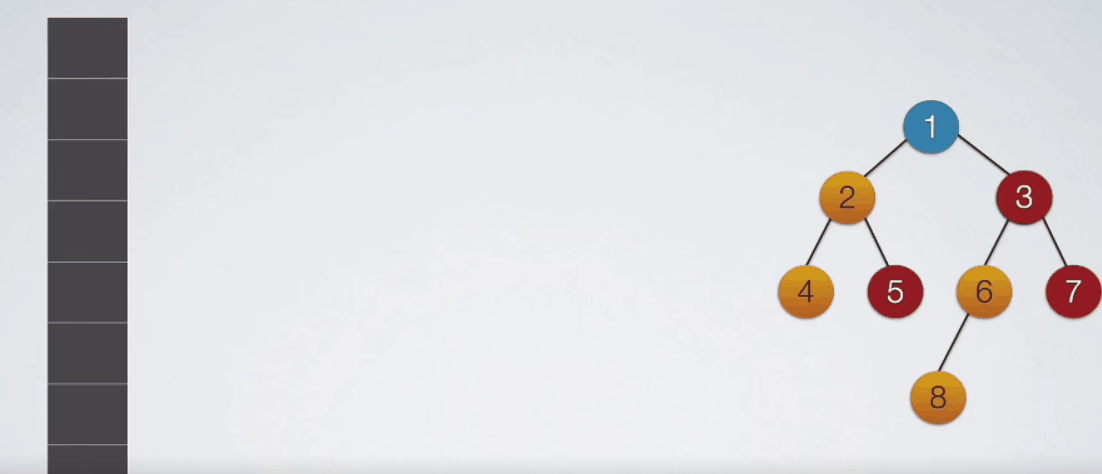

思路: 1.建立一个自定义的顺序栈Stack; 2.先从根结点开始扫描; 3.获取到根结点的左右结点,先入栈右结点,后入栈左结点。 4.出栈栈顶结点,然后获取它的左右结点,然后入栈,入栈顺序右先左后;循环根据出栈的元素进行同样操作。 5.所有元素扫描完成。

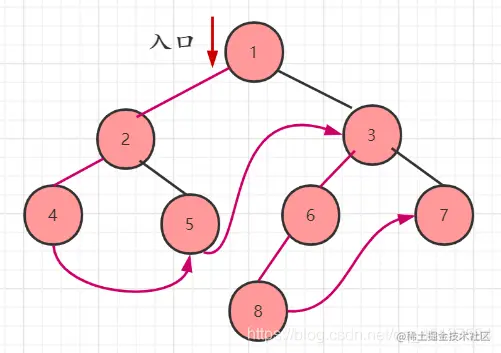

在这里插入图片描述 简洁整体总体来说:就是根据如图路径,从根结点开始出栈,就把它的左右子结点入栈(入栈顺序为先右后左),结点为空时不入栈。直到遍历完成为止。 在这里插入图片描述

 void prev_order_no_rt()
 {
     BTNode<T> *root=_root;
     _prev_order_no_rt(root);
     cout << endl;
 }
 void _prev_order_no_rt(BTNode<T>* bt)
 {
     if(bt!=NULL)
     {
         BTNode<T> *Stack[maxSize];
         int top=-1;
         BTNode<T> *p=NULL;
         //入栈根结点
         Stack[++top]=bt;
         while(top!=-1)
         {
         	//出栈栈顶元素
             p=Stack[top--];
             cout<<p->data<<"  ";
             //先入栈右结点
             if(p->rchild!=NULL)
                 Stack[++top]=p->rchild;
             //后入栈左结点
             if(p->lchild!=NULL)
                 Stack[++top]=p->lchild;
         }
     }
 }
复制代码

输出为: 在这里插入图片描述

2.后序遍历(非递归)

实现思路: 通过先序遍历来推出后序遍历

证明: 后序遍历:先结点,然后结点,最后结点; 逆后序遍历:先结点,然后结点,最后结点; 先序遍历:先结点,然后结点,最后结点;

我们对比先序遍历和逆后序遍历的区别:发现只有左右结点顺序不同;所以我们前面在进行非递归的前序遍历的时候,入栈的顺序为先结点,后结点,所以我们进行逆后序遍历的时候只需要把入栈顺序调换一下,变为先结点,后结点入栈。

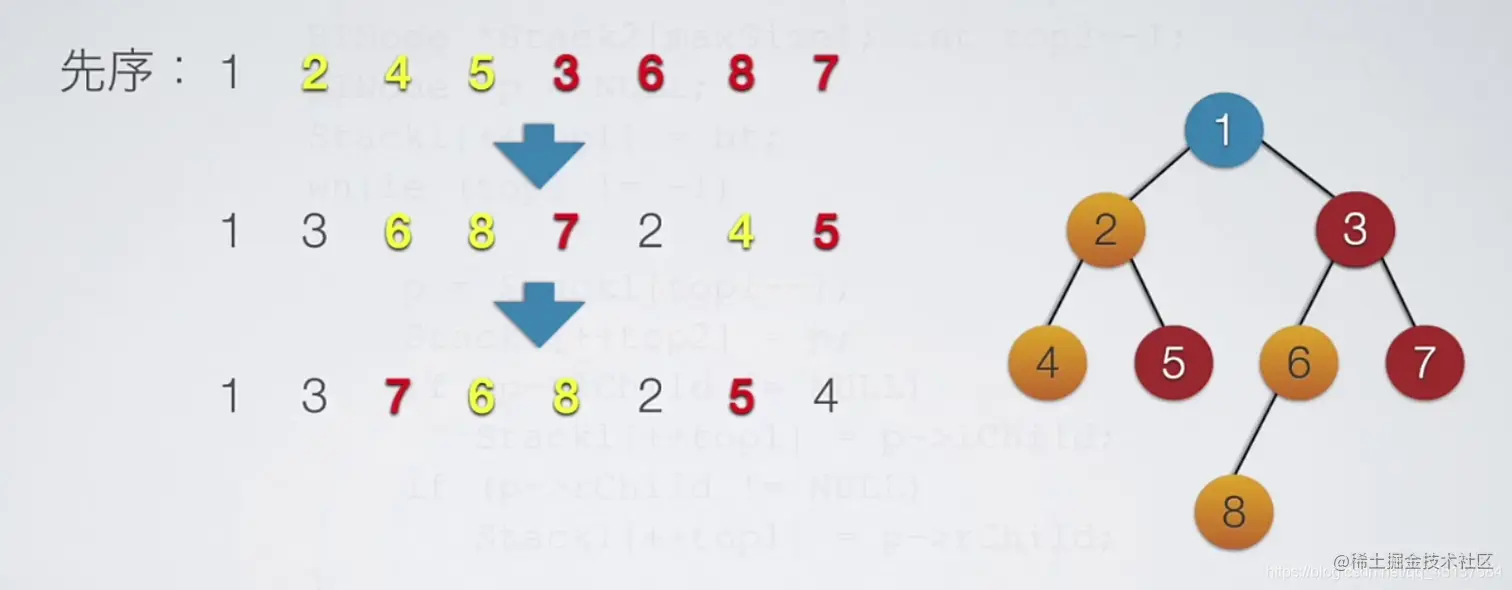

如图:我们可以看到先序遍历推出的结果和逆后序遍历相同,把逆后序遍历倒过来看就是后序遍历。 在这里插入图片描述

逆后序遍历怎么转变为后序遍历呢? 只需要使用一个栈来入栈逆后序遍历出栈则为后序遍历

 void post_order_no_r()
 {
     _post_order_no_r(_root);
     cout<<endl;
 }

 void _post_order_no_r(BTNode<T> *bt)
 {
     if(bt!=NULL)
     {
     	 //用于实现逆后序遍历数据
         BTNode<T> *Stack1[maxSize];int top1=-1;
         //用于实现后序遍历数据
         BTNode<T> *Stack2[maxSize];int top2=-1;
         BTNode<T> *p=NULL;
         Stack1[++top1]=bt;
         while(top1!=-1)
         {
             p=Stack1[top1--];
             //入栈逆后序遍历数据
             Stack2[++top2]=p;
             //入栈左结点
             if(p->lchild!=NULL)
                 Stack1[++top1]=p->lchild;
             //入栈右结点
             if(p->rchild!=NULL)
                 Stack1[++top1]=p->rchild;
         }
         while(top2!=-1)
         {
         	 //出栈
             p=Stack2[top2--];
             cout<<p->data<<"  ";
         }
     }
 }
复制代码

输出为: 在这里插入图片描述

3.中序遍历(非递归)

在这里插入图片描述

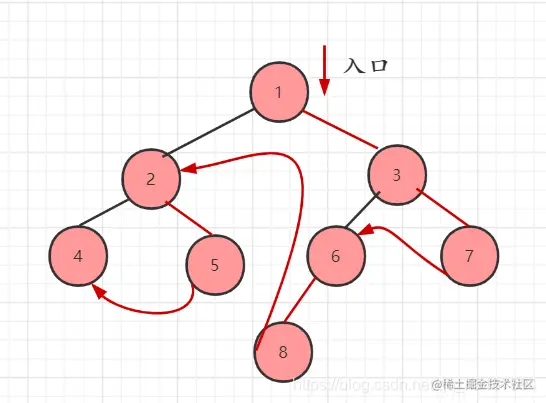

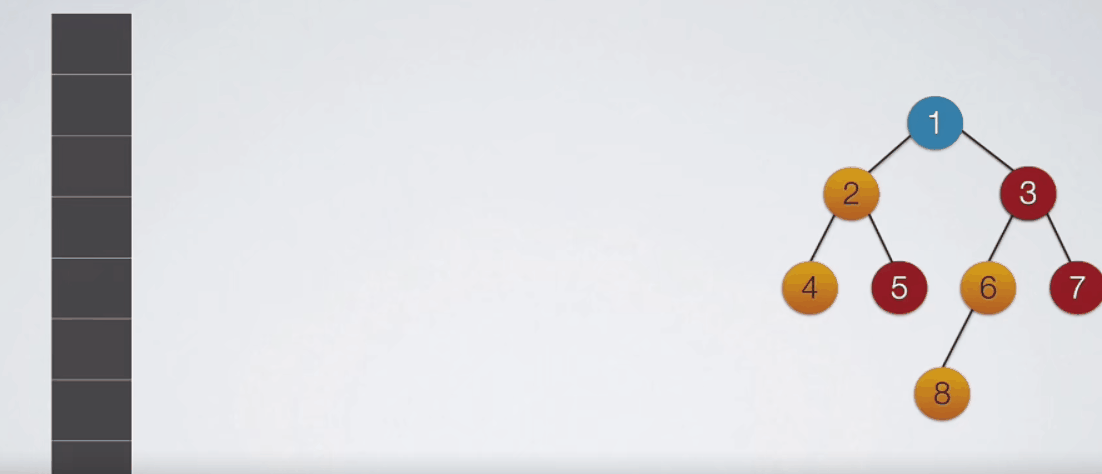

总体来说:延如图路径,当遇到结点不空时,结点入栈;当遇到结点为空时,则出栈。 在这里插入图片描述 代码:

void in_order_no_r()
{
    _in_order_no_r(_root);
    cout<<endl;
}

void _in_order_no_r(BTNode<T>* bt)
{
    if(bt!=NULL)
    {
        BTNode<T> *Stack[maxSize];int top=-1;
        BTNode<T> *p=NULL;
        p=bt;
        while(top!=-1||p!=NULL)
        {
            while(p!=NULL)
            {
                Stack[++top]=p;
                p=p->lchild;
            }
            if(top!=-1)
            {
                p=Stack[top--];
                cout<<p->data<<"  ";
                p=p->rchild;
            }
        }
    }
}

复制代码

输出为: 在这里插入图片描述

5.层次遍历(使用容器:队列

层次遍历:就是从左至右,从上至下的一层一层的遍历

条件:自定义一个顺序队列。 如果对队列不是很了解的,可以去看一下这篇博客栈和队列,不过你也可以使用系统自带的容器queue,不过我们毕竟是学数据结构,还是使用自定义的才能锻炼我们。

思路: 首先根结点入队,然后根结点出队,把它左右结点依次入队(左先右后);然后出队队顶元素,把它的左右结点入队,如果没有左右结点,则继续出队;循环进行,直到把遍历完成。

void level(){
    _level(_root);
    cout<<endl;
}

void _level(BTNode<T>* bt)
{
    if(bt!=NULL)
    {
    	//front用于出队,rear用于入队
        int front,rear;
        //自定义循环顺序队列
        BTNode<T> *Queue[maxSize];
        front=rear=0;
        BTNode<T> *p;

        //入队根结点
        rear=(rear+1)%maxSize;
        Queue[rear]=bt;
        while(front!=rear)
        {
        	//出队队顶元素
            front=(front+1)%maxSize;
            p=Queue[front];
            cout<<p->data<<"  ";
            if(p->lchild!=NULL)
            {
            	//左子结点不为NULL,入队
                rear=(rear+1)%maxSize;
                Queue[rear]=p->lchild;
            }
            if(p->rchild!=NULL)
            {
            	//右子结点不为NULL,入队
                rear=(rear+1)%maxSize;
                Queue[rear]=p->rchild;
            }
        }
    }
}
复制代码

输出为: 在这里插入图片描述

6.二叉树整体代码

#include<iostream>
using namespace std;
#define maxSize 10

template<class T>
struct BTNode
{
    T data;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        , lchild(NULL)
        , rchild(NULL)
    {}
};

template<class T> class binary_tree
{
    typedef BTNode<T> node;
public:
    binary_tree(T* a, size_t n, const T&invalid)
    {
        size_t index = 0;
        _root = _create_tree(a, n, invalid, index);
    }

    //创建一棵二叉树
    BTNode<T>* _create_tree(T*a, size_t n, const T& invalid, size_t& index)
    {
        BTNode<T>* root = NULL;
        if (a[index] != invalid)
        {
            root = new BTNode<T>(a[index]);
            root->lchild = _create_tree(a, n, invalid, ++index);
            root->rchild = _create_tree(a, n, invalid, ++index);
        }
        return root;
    }

    //前序遍历
    void prev_order()
    {
        _prev_order(_root);
        cout << endl;
    }
    void _prev_order(BTNode<T>*root)
    {
        if (root == NULL)
            return;
        cout << root->data << "  ";
        _prev_order(root->lchild);
        _prev_order(root->rchild);
    }

    //非递归的前序遍历
    void prev_order_no_rt()
    {
        BTNode<T> *root=_root;
        _prev_order_no_rt(root);
        cout << endl;
    }
    void _prev_order_no_rt(BTNode<T>* bt)
    {
        if(bt!=NULL)
        {
            BTNode<T> *Stack[maxSize];
            int top=-1;
            BTNode<T> *p=NULL;
            Stack[++top]=bt;
            while(top!=-1)
            {
                p=Stack[top--];
                cout<<p->data<<"  ";
                if(p->rchild!=NULL)
                    Stack[++top]=p->rchild;
                if(p->lchild!=NULL)
                    Stack[++top]=p->lchild;
            }
        }
    }

    //中序遍历
    void in_order()
    {
        _in_order(_root);
        cout << endl;
    }
    void _in_order(BTNode<T>* root)
    {
        //中序遍历:左子树->根节点->右子树
        if (root == NULL)return;

        _in_order(root->lchild);
        cout << root->data << "  ";
        _in_order(root->rchild);
    }

    //非递归的中序遍历
    void in_order_no_r()
    {
        _in_order_no_r(_root);
        cout<<endl;
    }

    void _in_order_no_r(BTNode<T>* bt)
    {
        if(bt!=NULL)
        {
            BTNode<T> *Stack[maxSize];int top=-1;
            BTNode<T> *p=NULL;
            p=bt;
            while(top!=-1||p!=NULL)
            {
                while(p!=NULL)
                {
                    Stack[++top]=p;
                    p=p->lchild;
                }
                if(top!=-1)
                {
                    p=Stack[top--];
                    cout<<p->data<<"  ";
                    p=p->rchild;
                }
            }
        }
    }


    //后序遍历
    void post_order()
    {
        _post_order(_root);
        cout << endl;
    }
    void _post_order(BTNode<T>* root)
    {
        //后序遍历:左子树->右子树->根节点
        if (root == NULL)return;

        _post_order(root->lchild);
        _post_order(root->rchild);
         cout << root->data << "  ";
    }

    //非递归的后序遍历
    void post_order_no_r()
    {
        _post_order_no_r(_root);
        cout<<endl;
    }
    void _post_order_no_r(BTNode<T> *bt)
    {
        if(bt!=NULL)
        {
            BTNode<T> *Stack1[maxSize];int top1=-1;
            BTNode<T> *Stack2[maxSize];int top2=-1;
            BTNode<T> *p=NULL;
            Stack1[++top1]=bt;
            while(top1!=-1)
            {
                p=Stack1[top1--];
                Stack2[++top2]=p;
                if(p->lchild!=NULL)
                    Stack1[++top1]=p->lchild;
                if(p->rchild!=NULL)
                    Stack1[++top1]=p->rchild;
            }
            while(top2!=-1)
            {
                p=Stack2[top2--];
                cout<<p->data<<"  ";
            }
        }
    }


    //层次遍历
    void level(){
        _level(_root);
        cout<<endl;
    }
    void _level(BTNode<T>* bt)
    {
        if(bt!=NULL)
        {
            int front,rear;
            BTNode<T> *Queue[maxSize];
            front=rear=0;
            BTNode<T> *p;
            rear=(rear+1)%maxSize;
            Queue[rear]=bt;
            while(front!=rear)
            {
                front=(front+1)%maxSize;
                p=Queue[front];
                cout<<p->data<<"  ";
                if(p->lchild!=NULL)
                {
                    rear=(rear+1)%maxSize;
                    Queue[rear]=p->lchild;
                }
                if(p->rchild!=NULL)
                {
                    rear=(rear+1)%maxSize;
                    Queue[rear]=p->rchild;
                }
            }
        }
    }
protected:
    node *_root;
};


//测试部分
void test_binary_tree()
{
    int array[] = { 1, 2, 4, '^', '^' , 5, '^', '^', 3, 6, 8, '^', '^', '^',7,'^','^'};
    binary_tree<int> t(array, sizeof(array) / sizeof(int), '^');
    t.prev_order();
    t.in_order();
    t.post_order();
    t.prev_order_no_rt();
    t.post_order_no_r();
    t.in_order_no_r();
    t.level();
}

int main(void)
{
    test_binary_tree();
    system("pause");
}

复制代码

6.线索二叉树

1.先序线索二叉树

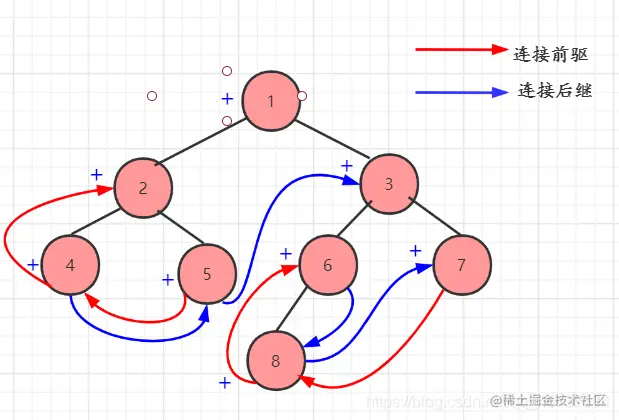

在这里插入图片描述 思路: 沿类似于上图中的先序遍历路径行走,如果发现左孩子结点或右孩子结点为空(也就是度为1或者0的结点),把它们的左空孩子结点指向它的前驱结点,把它们的右空孩子结点指向它的后继结点。当没有前驱或者后继结点时不用指

关于如何找到它们的前驱或后继结点? 如下图: 我们可以通过图中(+)加号的看出路径,可以得到先序遍历的顺序为: 1 2 4 5 3 6 8 7

我们以图中结点4为例子: ==4为叶子结点,所以它的左右孩子结点都为空结点,我们可以从先序遍历的顺序看出,4的前驱结点为2,4的后继结点为5,其他同理可得,所以得到如图的连线。== 在这里插入图片描述

我们把上图用代码表示出来,我们使用链式存储结构,让上图可视化:

在这里插入图片描述 由五个域组成 lichild:用来存储左孩子所在的链结点存储地址。 lTag:当ITag为0表示左孩子结点不空;为1表示

rchild:用来存储右孩子所在的链结点存储地址。 rTag:当rTag为1表示右孩子结点不空;为1表示

data:用来存储数据

在这里插入图片描述 和我们使用的是先序遍历的递归很像。顺序为: 根结点->左子树->右子树 代码如下:

void _preThread(BTNode<T> *p,BTNode<T> *&pre)
{
    if(p!=NULL)
    {
    	//当遇到左结点为NULL时,把左孩子结点指向前驱结点;把lTag设为1,表示左孩子结点为空
        if(p->lchild==NULL)
        {
            p->lchild=pre;
            p->lTag=1;
        }
        //当遇到结点不为空且右孩子结点为NULL时,把右孩子结点指向后继结点;把rTag设为1,表示右孩子结点为空
        if(pre!=NULL&&pre->rchild==NULL)
        {
            pre->rchild=p;
            pre->rTag=1;
        }
        //根结点
        pre=p;
        //左子树
        if(p->lTag==0)
            _preThread(p->lchild,pre);
        //右子树
        if(p->rTag==0)
            _preThread(p->rchild,pre);
    }
}
复制代码

虽然我们实现了先序线索二叉树 ,但是要使用它来遍历打印出数据。 思路: 首先指向根结点,然后根结点的,左子结点,左子结点的左子结点....不为空的话,就沿路打印出所到结点;然后当左结点为空时,指向它的右子结点(部分右子结点是他的后继结点);然后继续判断左结点是否为空,这样循环就可以打印出我们想要的数据了。

打印路径:如图红色线条 因为我们没有用前驱结点,我就把它删掉了。后面的后序遍历我们就只使用前驱结点,没使用后继结点。 在这里插入图片描述

代码表示:

 //线索二叉树前序遍历
 void preThread()
 {
     BTNode<T> *p=NULL;
     BTNode<T> *root=_root;
     _preThread(root,p);
     while(root!=NULL)
     {
         while(!root->lTag)
         {
             cout<<root->data<<"  ";
             root=root->lchild;
         }
         cout<<root->data<<"  ";
         root=root->rchild;
     }
     cout<<endl;
 }
复制代码

整体代码:

#include<iostream>
using namespace std;
#define maxSize 10

template<class T>
struct BTNode
{
    T data;
    T lTag;
    T rTag;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        ,lTag(0)
        ,rTag(0)
        , lchild(NULL)
        , rchild(NULL)
    {}
};

template<class T> class binary_tree
{
    typedef BTNode<T> node;
public:
    binary_tree(T* a, size_t n, const T&invalid)
    {
        size_t index = 0;
        _root = _create_tree(a, n, invalid, index);
    }

    //创建一棵二叉树
    BTNode<T>* _create_tree(T*a, size_t n, const T& invalid, size_t& index)
    {
        BTNode<T>* root = NULL;
        if (a[index] != invalid)
        {
            root = new BTNode<T>(a[index]);
            root->lchild = _create_tree(a, n, invalid, ++index);
            root->rchild = _create_tree(a, n, invalid, ++index);
        }

        return root;
    }

    //线索二叉树前序遍历
    void preThread()
    {
        BTNode<T> *p=NULL;
        BTNode<T> *root=_root;
        _preThread(root,p);
        while(root!=NULL)
        {
            while(!root->lTag)
            {
                cout<<root->data<<"  ";
                root=root->lchild;
            }
            cout<<root->data<<"  ";
            root=root->rchild;
        }
        cout<<endl;
    }

    void _preThread(BTNode<T> *p,BTNode<T> *&pre)
    {
        if(p!=NULL)
        {
            if(p->lchild==NULL)
            {
                p->lchild=pre;
                p->lTag=1;
            }
            if(pre!=NULL&&pre->rchild==NULL)
            {
                pre->rchild=p;
                pre->rTag=1;
            }
            pre=p;
            if(p->lTag==0)
                _preThread(p->lchild,pre);
            if(p->rTag==0)
                _preThread(p->rchild,pre);
        }
    }
protected:
    node *_root;
};


//测试部分
void test_binary_tree()
{
    int array[] = { 1, 2, 4, '^', '^' , 5, '^', '^', 3, 6, 8, '^', '^', '^',7,'^','^'};
    binary_tree<int> t(array, sizeof(array) / sizeof(int), '^');
    t.preThread();
}

int main(void)
{
    test_binary_tree();
    system("pause");
}

复制代码

2.后序线索二叉树

因为和前序二叉树有点像,所以就先说明后序线索二叉树。 在这里插入图片描述 思路: 沿类似于上图中的后序遍历路径行走,如果发现左孩子结点或右孩子结点为空(也就是度为1或者0的结点),把它们的左空孩子结点指向它的前驱结点,把它们的右空孩子结点指向它的后继结点。当没有前驱或者后继结点时不用指

关于如何找到它们的前驱或后继结点? 如下图: 我们可以通过图中(-)负号的看出路径,可以得到后序遍历的顺序为: 4 5 2 8 6 7 3 1

我们以图中结点4为例子: ==4为叶子结点,所以它的左右孩子结点都为空结点,我们可以从后序遍历的顺序看出,4的没有前驱结点,4的后继结点为5,其他同理可得,所以得到如图的连线。== 在这里插入图片描述

我们把上图用代码表示出来,我们使用链式存储结构,让上图可视化:

在这里插入图片描述 由五个域组成 lichild:用来存储左孩子所在的链结点存储地址。 lTag:当ITag为0表示左孩子结点不空;为1表示

rchild:用来存储右孩子所在的链结点存储地址。 rTag:当rTag为1表示右孩子结点不空;为1表示

data:用来存储数据

和我们前面的先序线索二叉树非常类似,只是代码的顺序不同,因为这个是左子树->右子树->根结点 代码如下:

void _postThread(BTNode<T> *p,BTNode<T> *&pre)
{
    if(p!=NULL)
    {
    	//左子树
        _postThread(p->lchild,pre);
        //右子树
        _postThread(p->rchild,pre);
        //当遇到左结点为NULL时,把左孩子结点指向前驱结点;把lTag设为1,表示左孩子结点为空
        if(p->lchild==NULL)
        {
            p->lchild=pre;
            p->lTag=1;
        }
         //当遇到结点不为空且右孩子结点为NULL时,把右孩子结点指向后继结点;把rTag设为1,表示右孩子结点为空
        if(pre!=NULL&&pre->rchild==NULL)
        {
            pre->rchild=p;
            pre->rTag=1;
        }
        //根结点
        pre=p;
    }
}
复制代码

虽然我们实现了后序线索二叉树 ,但是要使用它来遍历打印出数据。 思路: 因为我们和先序遍历一样的方向,难以达到我们想要的效果,如果我们从与它相反的路径来看的话,我们所想要解决问题是不是就很明确,和我们先序遍历的解决方法和类似,不过打印出的数据是逆后序遍历,所以我们需要一个自定义栈来存储逆后序遍历,出栈则为后序遍历。

打印路径:如图红色线条 因为我们没有用后继驱结点,我就把它删掉了。 在这里插入图片描述 代码表示:

void postThread()
{
    BTNode<T> *p=NULL;
    BTNode<T> *root2=_root;
    BTNode<T> *stack[maxSize];
    int top=-1;
    _postThread(root2,p);
    while(root2!=NULL)
    {
        while(!root2->rTag)
        {
            stack[++top]=root2;
            root2=root2->rchild;
        }
        stack[++top]=root2;
        root2=root2->lchild;
    }
    while(top!=-1)
    {
        p=stack[top--];
        cout<<p->data<<"  ";
    }
    cout<<endl;
}
复制代码

整体代码:

#include<iostream>
using namespace std;
#define maxSize 10

template<class T>
struct BTNode
{
    T data;
    T lTag;
    T rTag;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        ,lTag(0)
        ,rTag(0)
        , lchild(NULL)
        , rchild(NULL)
    {}
};

template<class T> class binary_tree
{
    typedef BTNode<T> node;
public:
    binary_tree(T* a, size_t n, const T&invalid)
    {
        size_t index = 0;
        _root = _create_tree(a, n, invalid, index);
    }

    //创建一棵二叉树
    BTNode<T>* _create_tree(T*a, size_t n, const T& invalid, size_t& index)
    {
        BTNode<T>* root = NULL;
        if (a[index] != invalid)
        {
            root = new BTNode<T>(a[index]);
            root->lchild = _create_tree(a, n, invalid, ++index);
            root->rchild = _create_tree(a, n, invalid, ++index);
        }

        return root;
    }

    //线索二叉树后序遍历
    void postThread()
    {
        BTNode<T> *p=NULL;
        BTNode<T> *root2=_root;
        BTNode<T> *stack[maxSize];
        int top=-1;
        _postThread(root2,p);
        while(root2!=NULL)
        {
            while(!root2->rTag)
            {
                stack[++top]=root2;
                root2=root2->rchild;
            }
            stack[++top]=root2;
            root2=root2->lchild;
        }
        while(top!=-1)
        {
            p=stack[top--];
            cout<<p->data<<"  ";
        }
        cout<<endl;
    }
    void _postThread(BTNode<T> *p,BTNode<T> *&pre)
    {
        if(p!=NULL)
        {
            _postThread(p->lchild,pre);
            _postThread(p->rchild,pre);
            if(p->lchild==NULL)
            {
                p->lchild=pre;
                p->lTag=1;
            }
            if(pre!=NULL&&pre->rchild==NULL)
            {
                pre->rchild=p;
                pre->rTag=1;
            }
            pre=p;
        }
    }


protected:
    node *_root;
};


//测试部分
void test_binary_tree()
{
    int array[] = { 1, 2, 4, '^', '^' , 5, '^', '^', 3, 6, 8, '^', '^', '^',7,'^','^'};
    binary_tree<int> t2(array, sizeof(array) / sizeof(int), '^');
    t2.postThread();
}

int main(void)
{
    test_binary_tree();
    system("pause");
}

复制代码

3.中序线索二叉树

在这里插入图片描述 思路: 沿类似于上图中的中序遍历路径行走,如果发现左孩子结点或右孩子结点为空(也就是度为1或者0的结点),把它们的左空孩子结点指向它的前驱结点,把它们的右空孩子结点指向它的后继结点。当没有前驱或者后继结点时不用指

关于如何找到它们的前驱或后继结点? 如下图: 我们可以通过图中(=)等于号的看出路径,可以得到中序遍历的顺序为: 4 2 5 1 8 6 3 7

我们以图中结点4为例子: ==4为叶子结点,所以它的左右孩子结点都为空结点,我们可以从后序遍历的顺序看出,4的没有前驱结点,4的后继结点为2,其他同理可得,所以得到如图的连线。==

在这里插入图片描述 我们把上图用代码表示出来,我们使用链式存储结构,让上图可视化:

在这里插入图片描述 由五个域组成 lichild:用来存储左孩子所在的链结点存储地址。 lTag:当ITag为0表示左孩子结点不空;为1表示

rchild:用来存储右孩子所在的链结点存储地址。 rTag:当rTag为1表示右孩子结点不空;为1表示

data:用来存储数据

和我们中序遍历的递归非常类似,顺序为: 左子树->根结点->右子树

代码:

void _inThread(BTNode<T> *&p,BTNode<T> *&pre)
{
    if(p!=NULL)
    {
    	//左子树
        _inThread(p->lchild,pre);
         //当遇到左结点为NULL时,把左孩子结点指向前驱结点;把lTag设为1,表示左孩子结点为空
        if(p->lchild==NULL)
        {
            p->lchild=pre;
            p->lTag=1;
        }
          //当遇到结点不为空且右孩子结点为NULL时,把右孩子结点指向后继结点;把rTag设为1,表示右孩子结点为空
        if(pre!=NULL&&pre->rchild==NULL)
        {
            pre->rchild=p;
            pre->rTag=1;
        }
        //根结点
        pre=p;
        //右子树
        _inThread(p->rchild,pre);
    }
}
复制代码

虽然我们实现了中序线索二叉树 ,但是要使用它来遍历打印出数据。

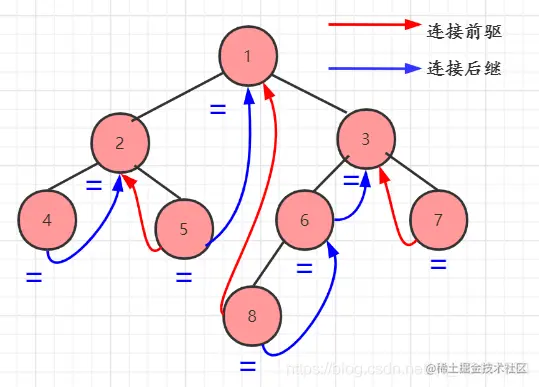

图中: ==蓝色箭头+红色箭头为路径,其中红色箭头的起点为打印结点==。 在这里插入图片描述

思路: 沿如图入口处进入,如果遇到存在结点且左子结点不空,使用它的左子结点等于当前结点,当结点的左子结点为空时,我们打印出当前结点;然后判断右子结点是否为空,当为空时,使结点的后继结点等于当前结点,当不为空时,使结点的右子结点等于当前结点,然后继续 判断当前结点存在结点且左子结点不空,让左子结点等于当前结点;然后循环进行。

看代码可能更轻易看懂:

void inThread()
{
    BTNode<T> *p=NULL;
    BTNode<T> *root1=_root;
    _inThread(root1,p);
    while(root1!=NULL&&root1->lTag==0)
    {
        root1=root1->lchild;
    }
    while(root1!=NULL)
    {
        cout<<root1->data<<"  ";
        if(root1->rTag==1){
            root1=root1->rchild;
        }else{
            root1=root1->rchild;
             while(root1!=NULL&&root1->lTag==0)
             {
                root1=root1->lchild;
             }
        }
    }
    cout<<endl;
}
复制代码

整体代码:

#include<iostream>
using namespace std;
#define maxSize 10

template<class T>
struct BTNode
{
    T data;
    T lTag;
    T rTag;
    BTNode<T>* lchild;
    BTNode<T>* rchild;

    BTNode(const T& x)
        :data(x)
        ,lTag(0)
        ,rTag(0)
        , lchild(NULL)
        , rchild(NULL)
    {}
};

template<class T> class binary_tree
{
    typedef BTNode<T> node;
public:
    binary_tree(T* a, size_t n, const T&invalid)
    {
        size_t index = 0;
        _root = _create_tree(a, n, invalid, index);
    }

    //创建一棵二叉树
    BTNode<T>* _create_tree(T*a, size_t n, const T& invalid, size_t& index)
    {
        BTNode<T>* root = NULL;
        if (a[index] != invalid)
        {
            root = new BTNode<T>(a[index]);
            root->lchild = _create_tree(a, n, invalid, ++index);
            root->rchild = _create_tree(a, n, invalid, ++index);
        }

        return root;
    }

    //线索二叉树中序遍历
    void inThread()
    {
        BTNode<T> *p=NULL;
        BTNode<T> *root1=_root;
        _inThread(root1,p);
        while(root1!=NULL&&root1->lTag==0)
        {
            root1=root1->lchild;
        }
        while(root1!=NULL)
        {
            cout<<root1->data<<"  ";
            if(root1->rTag==1){
                root1=root1->rchild;
            }else{
                root1=root1->rchild;
                 while(root1!=NULL&&root1->lTag==0)
                 {
                    root1=root1->lchild;
                 }
            }
        }
        cout<<endl;
    }
    void _inThread(BTNode<T> *&p,BTNode<T> *&pre)
    {
        if(p!=NULL)
        {
            _inThread(p->lchild,pre);
            if(p->lchild==NULL)
            {
                p->lchild=pre;
                p->lTag=1;
            }
            if(pre!=NULL&&pre->rchild==NULL)
            {
                pre->rchild=p;
                pre->rTag=1;
            }
            pre=p;
            _inThread(p->rchild,pre);
        }
    }
protected:
    node *_root;
};


//测试部分
void test_binary_tree()
{
    int array[] = { 1, 2, 4, '^', '^' , 5, '^', '^', 3, 6, 8, '^', '^', '^',7,'^','^'};
    binary_tree<int> t1(array, sizeof(array) / sizeof(int), '^');
    t1.inThread();
}

int main(void)
{
    test_binary_tree();
    system("pause");
}

复制代码

4.代码打印结果:

在这里插入图片描述

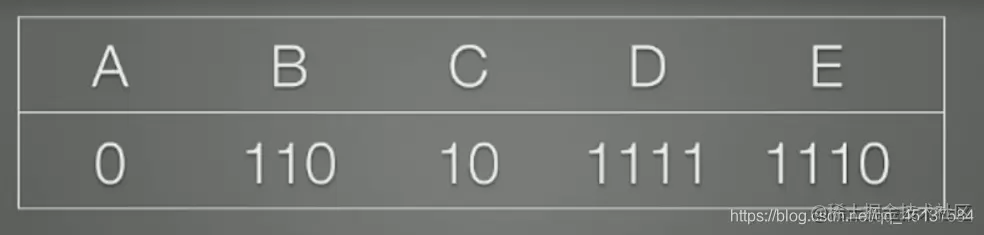

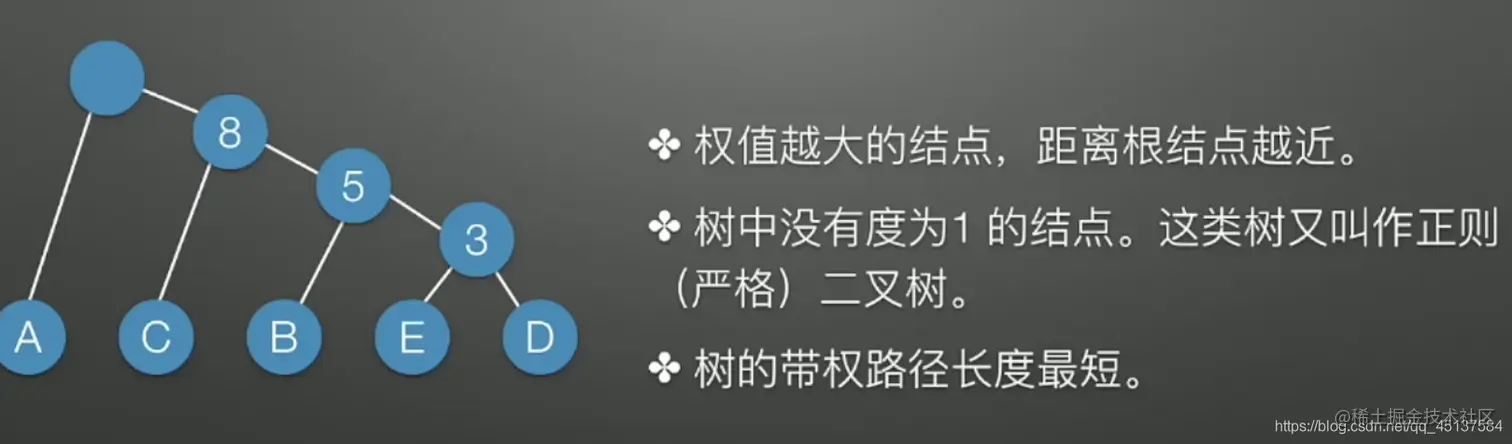

7.哈夫曼树

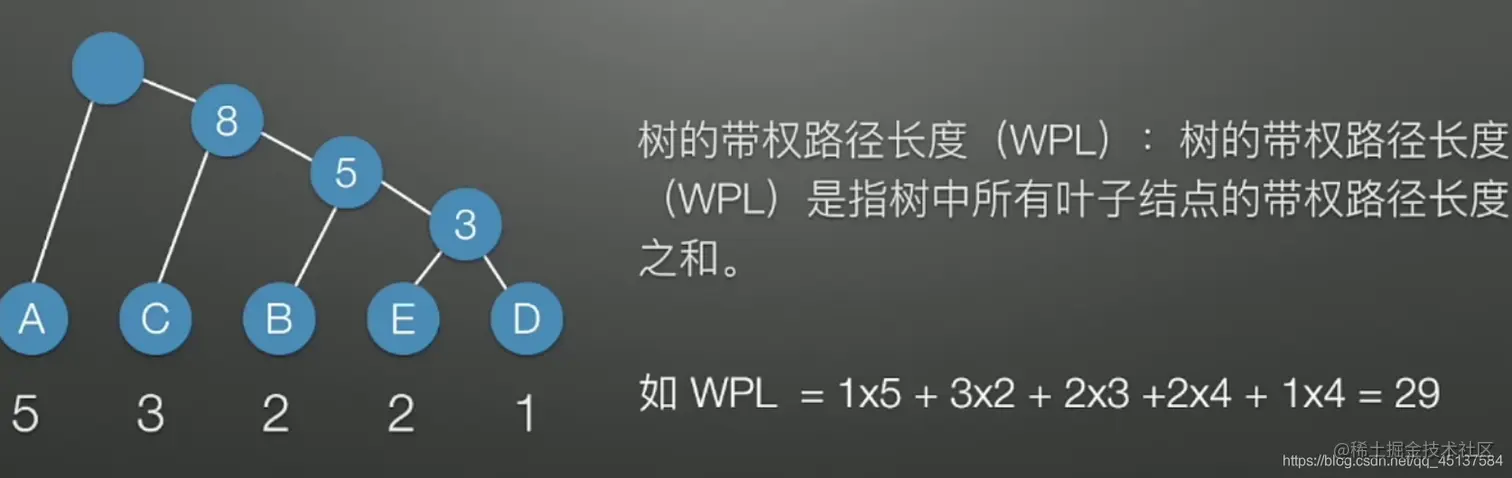

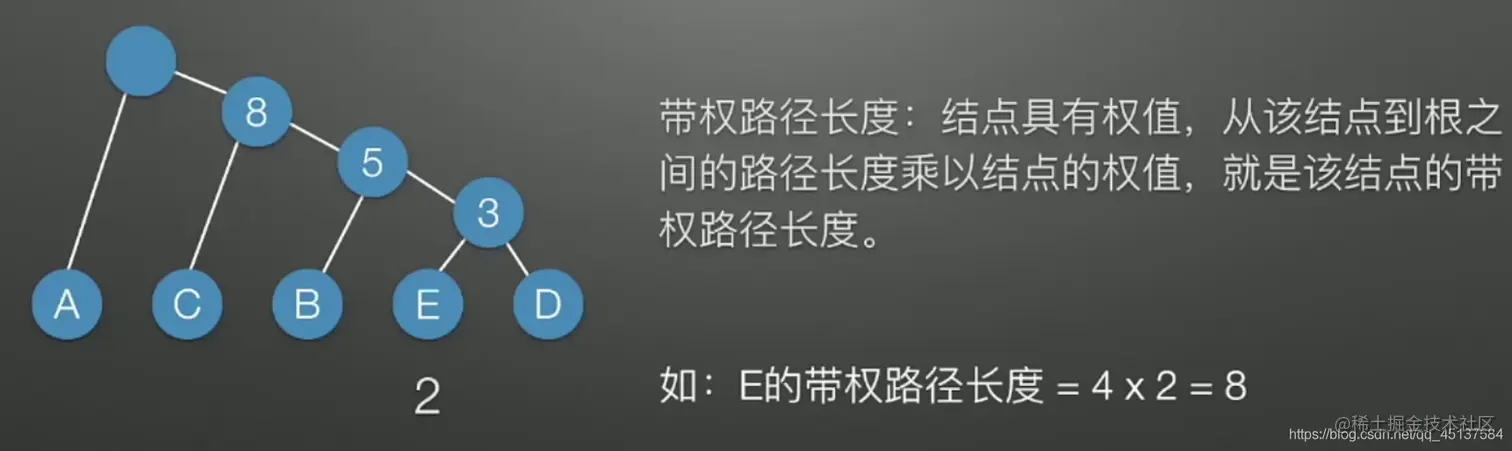

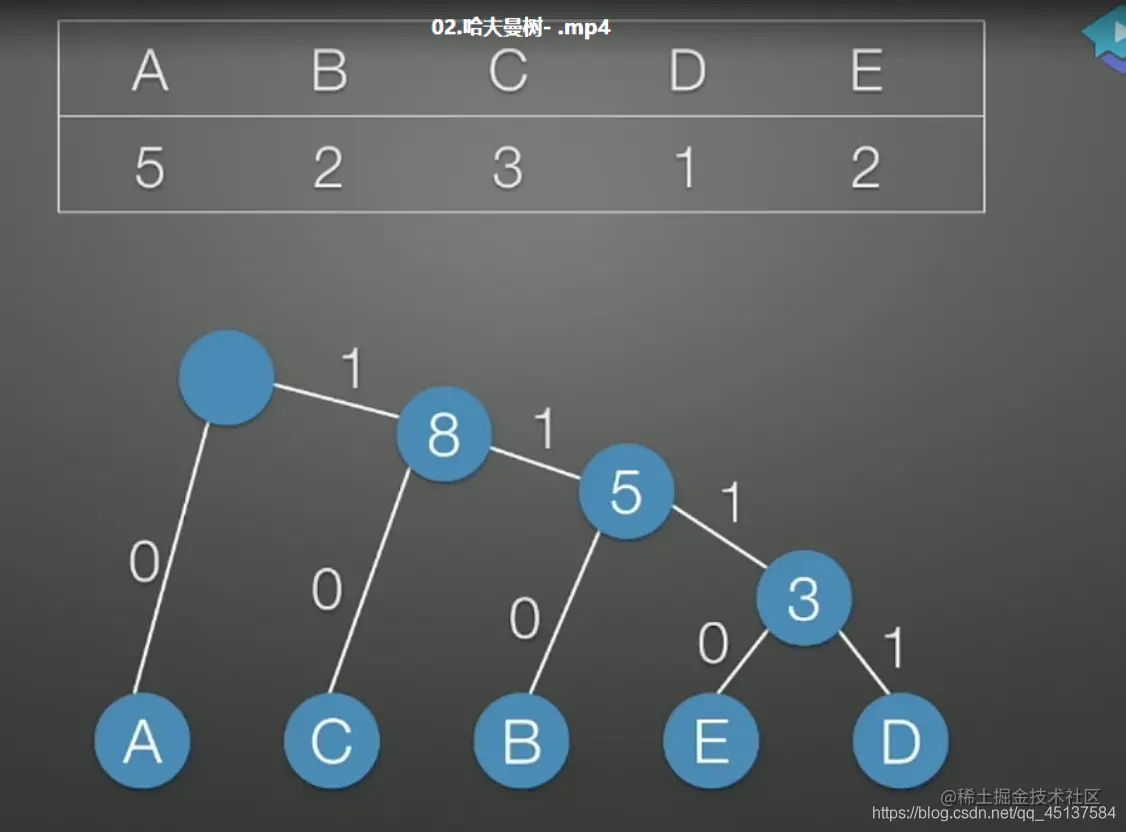

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

8.重建二叉树

1.先序、中序确定二叉树

剑指 Offer 07. 重建二叉树 在这里插入图片描述

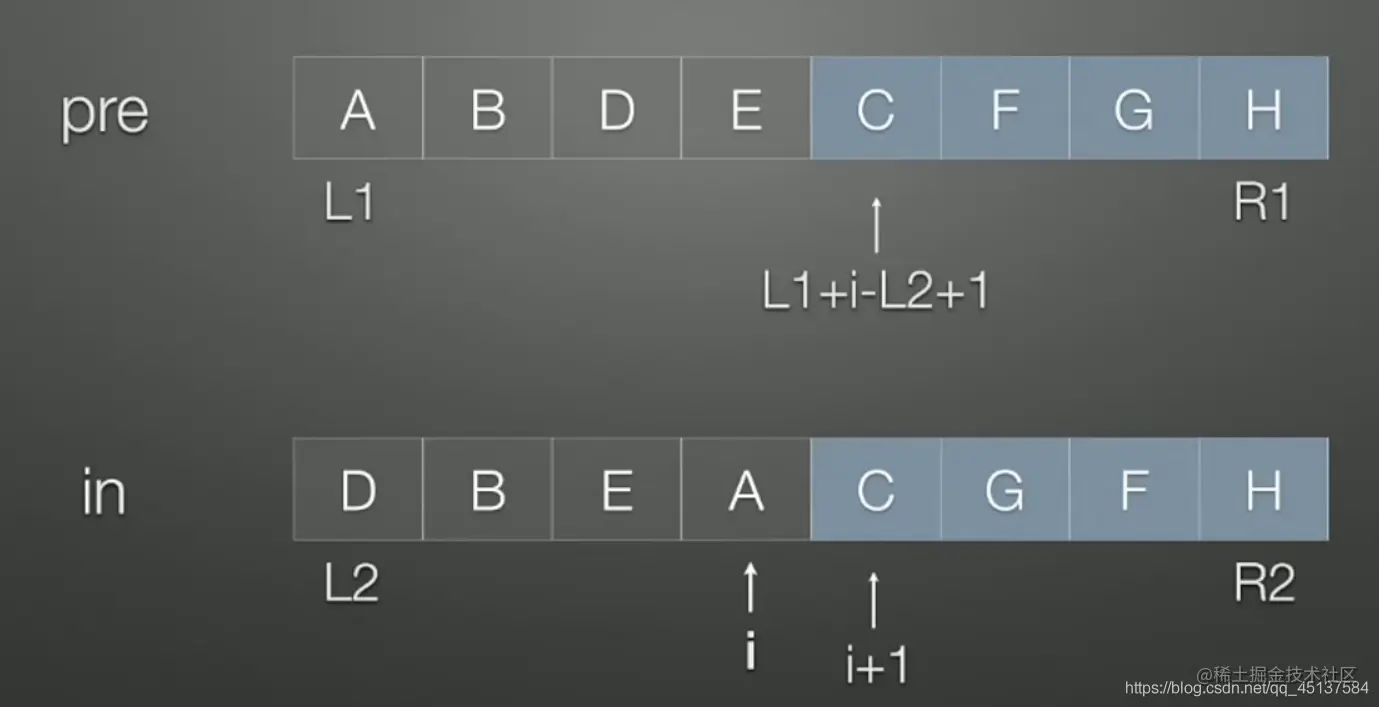

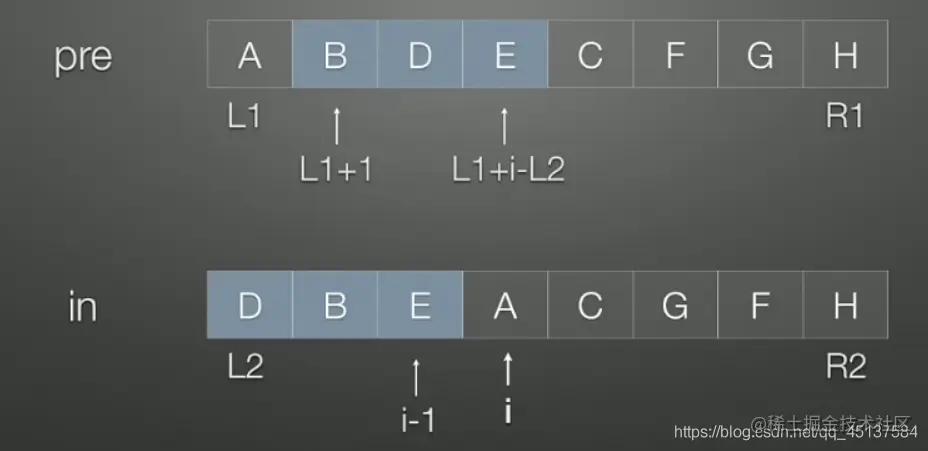

在这里插入图片描述

BTNode* CreateBT(char pre[],char in[],int L1,int R1,int L2,int R2)
{
    if(L1>R1)
        return NULL;
    BTNode *s=new BTNode();
    s->lchild=s->rchild=NULL;
    s->data=pre[L1];
    int i;
    for(i=L2;i<=R2;++i)
        if(in[i]==pre[L1])
            break;
    s->lchild=CreateBT(pre,in,L1+1,L1+i-L2,L2,i-1);
    s->rchild=CreateBT(pre,in,L1+i-L2+1,R1,i+1,R2);
    return s;
}
复制代码

2.后序、中序确定二叉树

BTNode *CreateBT2(char post[],char in[],int L1,int R1,int L2,int R2)
{
    if(L1>R1)
        return NULL;
    BTNode *s=new BTNode();
    s->lchild=s->rchild=NULL;
    s->data=post[R1];
    int i;
    for(i=L2;i<=R2;++i)
        if(in[i]==post[R1])
            break;
    s->lchild=CreateBT2(post,in,L1,L1+i-L2+1,L2,i-1);
    s->rchild=CreateBT2(post,in,L1+i-L2,R1-1,i+1,R2);
    return s;
}
复制代码

3.层次序列和中序序列确定二叉树

BTNode *CreateBT3(char level[],char in[],int n,int L,int R)
{
    if(L>R)
        return NULL;
    BTNode *s=new BTNode();
    s->lchild=s->rchild=NULL;
    s->data=level[0];
    int i=search(in,level[0],L,R);
    int LN=i-L; char LLevel[LN];
    int RN=R-i; char RLevel[RN];

    getSubLevel(LLevel,level,in,n,L,i-1);
    getSubLevel(RLevel,level,in,n,i+1,R);

    s->lchild=CreateBT3(LLevel,in,LN,L,i-1);
    s->rchild=CreateBT3(RLevel,in,RN,i+1,R);
}

int search(char arr[],char key,int L,int R)
{
    int idx;
    for(idx=L;idx<=R;++idx)
        if(arr[idx]==key)
            return idx;
    return -1;
}

void getSubLevel(char subLevel[],char level[],char in[],int n,int L,int R)
{
    int k=0;
    for(int i=0;i<n;++i)
        if(search(in,level[i],L,R)!=-1)
            subLevel[k++]=level[i];
}

复制代码

学习通视频:天勤考研

文章分类
阅读
文章标签
