高德Serverless平台建设及实践

934

导读

高德启动Serverless建设已经有段时间了,目前高德Serverless业务的峰值早已超过十万QPS量级,平台从0到1,QPS从零到超过十万,成为阿里集团内Serverless应用落地规模最大的BU。这个过程如何实现,遇到过哪些问题?本文将和大家分享高德为何要搞Serverless/Faas,如何做,技术方案是什么?目前进展以及后续计划有哪些,希望对感兴趣的同学有所帮助。

1. 高德为什么要搞Serverless

背景原因是高德当年启动了一个客户端上云项目,项目主要目的是为了提升客户端的开发迭代效率。以前客户端业务逻辑都在端上,产品需求的变更需要走客户端发版才能发布,而客户端发版需要走各种测试流程,灰度流程,解客户端崩溃等问题。

客户端上云之后,某些易变的业务逻辑放到云上来。新的产品需求通过在云端来开发,不用走月度的版本发布,加快了需求的开发迭代效率,离产研同频的理想目标又近了一步(为什么要说“又”,是因为高德之前也做了一些优化往产研同频的方向努力,但是我们希望云端一体化开发能是其中最有效的一个技术助力)。

1.1 目标:客户端开发模式——端云一体

虽然开发模式从以前的端开发转变为现在的云 + 端开发,开发同学应该还是原来负责相应业务的同学,而大家知道,服务端开发和客户端开发显然是有差异的,客户端开发往往是面向单机模式的开发,服务端开发通常是集群模式,需要考虑分布式系统的协调、负载均衡,故障转移降级等各种复杂问题。

如果使用传统的服务端模式来开发,这个过渡风险就会比较大。Faas很好的解决了这一问题。我们结合高德客户端现有的xbus框架(一套客户端上的本地服务注册、调用的框架),扩展了xbus-cloud组件,使得云上的开发就像端上开发一样,目标是一套代码,两地运行,一套业务代码既能在客户端上运行,也能在服务端上运行。

高德客户端主要有三个端:iOS、Android、车机(类Linux操作系统)。主要有两种语言,C++和Node.js。传统地图功能:如地图显示,导航路径显示,导航播报等等,由于需要跨三个端,采用C++语言来开发。地图导航基础之上的一些地图应用功能,如行前、行后卡片,推荐目的地等主要是用Node.js来开发的。

在阿里集团,淘系前端团队开发了Node.js Faas Runtime。高德客户端上云项目,Node.js的部分就采用了现有的淘系的Node.js Runtime,来接入集团的Faas平台,完成Node.js这部分的一些业务上云。2020年十一很好的支撑了高德的十一出行节业务。

C++ Faas没有现有的解决方案,因此我们决定在集团的基础设施之上做加法,新建C++ Faas基础平台,来助力高德客户端上云。

1.1.1 端云一体的最佳实践关键:客户端和Faas之间的接口抽象

原本客户端的逻辑移到Faas服务端上来,或者新的需求一部分在Faas服务端上开发,这里的**成败关键点在于:客户端和Faas的接口协议定义,也就是Faas的API定义。**好的API定义除了对系统的可维护性有好处以外,对后续支撑业务的迭代开发也很重要。

理想情况下:客户端做成一个解析Faas返回结果数据的一个浏览器。浏览器协议一旦定义好,就不会经常变换,你看IE,Chrome就很少更新。

当然我们的这个浏览器会复杂一些,我们这个浏览器是地图浏览器。如何检验客户端和Faas之间的接口定义好不好,可以看后续的产品需求迭代,如果有些产品需求迭代只需要在Faas上完成,不需要客户端的任何修改,那么这个接口抽象就是成功的。

1.2 BFF层开发提效

提到高德,大家首先想到的应该是其工具属性:高德是一个导航工具,(这个说法现在已经不太准确了,因为高德这几年在做工具化往平台化转型,高德的交易类业务正在兴起,高德打车、门票、酒店等业务发展非常迅猛)。针对高德导航来说,相比集团其他业务,相比电商来说,有大量的只读场景是高德业务的一大技术特点。

这些只读场景里,大量的需求是BFF(Backend For Frontend)类型的只读场景。为什么这么说,因为导航的最核心功能,例如routing, traffic, eta等都是相对稳定的,这部分的主要工作在用持续不断的优化算法,使得高德的导航更准,算出的路径更优。这些核心功能在接口和功能上都是相对比较稳定的,而前端需求是多变的,例如增加个路径上的限宽墩提示等。

Faas特别适合做BFF层开发,在Faas上调用后端相对稳定的各个Baas服务,Faas服务来做数据和调用逻辑封装,快速开发、发布。在业界,Faas用的最多的场景也正是BFF场景(另外一个叫法是SFF场景,service for frontend)。

1.3 Serverless是云时代的高级语言

虽然高德已经全面上云了,但是目前还不是云时代的终局,目前主要是全面Docker化并上云,容器方面做了标准化,在规模化,资源利用率方面可以全面享受云的红利,但是业务开发模式上基本还和以前一样,还是一个大型的分布式系统的写法。

对于研发模式来说还并没有享受云的红利,可以类比为我们现在是在用汇编语言的方式来写跑在云上的服务。而Serverless、云原生可以理解为云时代的高级语言,真正做到了Cloud as a computer,只需要关注于业务开发,不需要考虑大型分布式系统的各种复杂性。

1.4 Go-Faas补充Go语言生态

前面讲到了因为客户端上云项目,我们在阿里云FC(函数计算)团队之上做加法,开发了C++ Faas Runtime。

不仅如此,我们还开发了Go-Faas,为什么会做Go-Faas呢,这里也简单介绍一下背景,高德服务端Go部分的QPS峰值已超百万。高德已补齐了阿里各中间件的Go客户端,和集团中间件部门共建。可观测性、自动化测试体系也基本完善,目前Go生态已基本完善。补齐了Go-Faas之后,我们就既能用Go写Baas服务,又能用Go写Faas服务了,在不同的业务场景采用不同的服务实现方式,Go-Faas主要应用于上文提到的BFF场景。

2. 技术方案介绍——在集团现有基础设施之上做加法

2.1 整体技术架构

上文讲了我们为什么要做这个事情,现在来讲一下我们具体是怎么做这个事情:如何实现,具体的技术方案是什么样的。

我们本着在集团现有的基础设施、现有的中间件基础之上做加法的思想,我们和CSE,阿里云FC函数计算团队合作共建,开发了C++ Faas Runtime 和 Go Faas Runtime。整体和集团拉通的技术架构如下图所示,主要分为研发态、运行态、运维态三个部分。

2.1.1 运行态

先说运行态,业务流量从网关进来,调用到FC API Server,转发到C++/Go Faas Runtime,Runtime来完成用户函数里的功能。Runtime的架构下一章节来具体介绍。

和Runtime Container一起部署的有监控、日志、Dapr各种Side car,Side car来完成各种日志采集上报功能,Dapr Side car来完成调用集团中间件的功能。

另外,目前Dapr还在试点的阶段,调用中间件主要是通过Broker和各个中间件Proxy来完成,中间件调用的有HSF,Tair,Metaq,Diamond等中间件Proxy。

最后Autoscaling模块来管理函数实例的扩缩容,达到函数自动伸缩的目的。这里的调度就有各种策略了,有根据请求并发量的调度,函数实例的CPU使用率的调度。也能提前设置预留实例数,避免缩容到0之后的冷启动问题。

底层调用的是集团ASI的能力,ASI可以简单理解为集团的K8S + Sigma(集团的调度系统),最终的部署是FC调用ASI来完成函数实例部署。弹性伸缩的,部署的最小单位是上图中的POD,一个POD里包含Runtime Container和Sidecar Set Container。

2.1.2 研发态

再来看研发态,运行态是决定函数是如何运行的,研发态关注的函数的开发体验。如何方便的让开发者开发、调试、部署、测试一个函数。

C++ Faas有个跨平台的难点问题,C++ Faas Runtime里有一些依赖库,这些依赖库没有Java依赖库管理那么方便。这些依赖库的安装比较麻烦,Faas脚手架就是为了解决这个问题,调用脚手架,一键生成C++ Faas示例工程,安装好各种依赖包。为了本地能方便的Debug,开发了一个C++ Faas Runtime Boot模块,函数Runtime启动入口在Boot模块里,Boot模块里集成Runtime和用户Faas函数,可以对Runtime来做Debug单步调试。

我们和集团Aone团队合作,函数的发布集成到Aone环境上了,可以很方便的在Aone上来发布Go或者C++ Faas,Aone上也集成了一键生成Example代码库的功能。

C++和Go Faas的编译都依赖相应的编译环境,Aone提供了自定义编译镜像的功能,我们上传了编译镜像到集团的公共镜像库,函数编译时,在函数的代码库里指定相应的编译镜像。编译镜像里安装了Faas的依赖库,SDK等。

2.1.3 运维态

最后来看函数的运维监控,Runtime内部集成了鹰眼、Sunfire采集日志的功能,Runtime里面会写这些日志,通过Sidecar里的Agent采集到鹰眼、或者Sunfire监控平台上去(FC是通过SLS来采集的)之后,就能使用集团现有的监控平台来做Faas的监控了。也能接入集团的GOC报警平台。

2.2 C++/Go Faas Runtime架构

上面讲的是和Aone,FC/CSE,ASI集成的一个整体架构,Runtime是这个整体架构的一部分,下面具体讲讲Runtime的架构是怎样的,Runtime是如何设计和实现的。

最上面部分的用户Faas代码只需要依赖Faas SDK就可以了,用户只需要实现Faas SDK里的Function接口就能写自己的Faas。

然后,如果需要调用外部系统,可以通过SDK里的Http Client来调用,如果要调用外部中间件,通过SDK里的Diamond/Tair/HSF/Metaq Client来调用中间件就可以。SDK里的这些接口屏蔽了底层实现的复杂性,用户不需要关心这些调用最后是如何实现,不需要关心Runtime的具体实现。

SDK层就是上面提到的Function定义和各种中间件调用的接口定义。SDK代码是开发给Faas用户的。SDK做的比较轻薄,主要是接口定义,不包含具体的实现。调用中间件的具体实现在Runtime里有两种实现方式。

再来看上图中间蓝色的部分,是Runtime的一个整体架构。Starter是Runtime的启动模块,启动之后,Runtime自身是一个Server,启动的时候根据Function Config模块的配置来启动Runtime,Runtime启动之后开启请求和管理监听模式。

往下是Service层,实现SDK里定义的中间件调用的接口,包含RSocket和Dapr两种实现方式,RSocket是通过RSocket broker的模式来调用中间件的,Runtime里集成了Dapr(distributed application runtime) ,调用中间件也可以通过Dapr来调用,在前期Dapr试点阶段,如果通过Dapr调用中间件失败了,会降级到RSocket的方式来调用中间件。

再往下就是RSocket的协议层,封装了调用RSocket的各种Metadata协议。Dapr调用是通过GRPC方式来调用的。最下面一层就是集成了RSocket和Dapr了。

RSocket调用还涉及到Broker选择的问题,Upstream模块来管理Broker cluster,Broker的注册反注册,Keepalive检查等等,LoadBalance模块来实现Broker的负载均衡选择,以及事件管理,连接管理,重连等等。

最后Runtime里的Metrics模块负责鹰眼Trace的接入,通过Filter模式来拦截Faas链路的耗时,并输出鹰眼日志。打印Sunfire日志,供Sidecar去采集。下图是一个实际业务的Sunfire监控界面:

2.2.1 Dapr

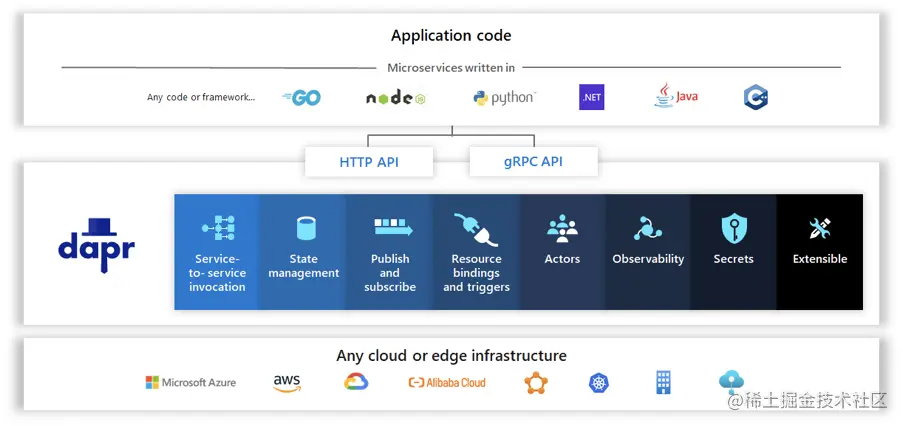

Dapr架构见下图所示,具体可以参考看官方文档

Runtime里以前调用中间件是通过RSocket方式来调用的,这里RSocket Broker会有一个中心化问题,为了解决Outgoing流量去中心化问题,高德和集团中间件团队合作引入了Dapr架构。只是Runtime层面集成了Dapr,对于用户Faas来说无感知,不需要关心具体调用中间件是通过RSocket调用的还是通过Dapr调用的。后面Runtime调用中间件切换到Dapr之后,用户Faas也是不需要做任何修改的。

3. 业务如何接入Serverless

如前文所述,统一在Aone上接入。我们提供了C++ Faas/Go Faas的接入文档。提供了函数的Example代码库,代码库有各种场景的示例,包括调用集团各种中间件的代码示例。

C++ Faas/Go Faas的接入面向整个集团开放,目前已经有一些高德以外的BU,在自己的业务中落地了C++ /Go Faas了。

Node.js Faas使用淘宝提供的Runtime和模板来接入,Java Faas使用阿里云FC提供的Runtime和模板来接入就可以了。

3.1 接入规范——稳定性三板斧:可监控、可灰度、可回滚

针对落地新技术大家可能担心的稳定性问题,应对法宝是阿里集团的稳定性三板斧:可监控、可灰度、可回滚。建立Faas链路保障群,拉通上下游各相关业务方、基础平台一起,按照集团的1-5-10要求,做到1分钟之内响应线上报警,快速排查,5分钟之内处理;10分钟之内恢复。

为了规范接入过程,避免犯错误引发线上故障,我们制定了Faas接入规范和CheckList,来帮助业务方快速使用Faas。

可监控、可灰度、可回滚是硬性要求,除此之前,业务方如果能做到可降级就更好了。我们的C++客户端上云业务,在开始试点的阶段,就做好了可降级的准备,如果调用Faas端失败,本次调用将会自动降级到本地调用。基本上对于客户端功能无损,只是会增加一些响应延迟。

另外,客户端上该功能的版本,可能会比服务端稍微老一点,但是功能是向前兼容的,基本不影响客户端使用。

4. 我们目前的情况

4.1 基础平台建设情况

  • Go/C++ Faas Runtime开发完成,对接FC-Ginkgo/CSE、Aone完成,已发布稳定的1.0版本。
  • 做了大量的稳定性建设、优雅下线、性能优化、C编译器优化,使用了阿里云基础软件部编译器优化团队提供的编译方式来优化C++ Faas的编译,性能提升明显。
  • C++/Go Faas接入鹰眼、Sunfire监控完成,函数具备了可观测性。
  • 池化功能完成,具备秒级弹性的能力。池化Runtime镜像接入CSE,扩一个新实例的时间由原来的分钟级变为秒级。

4.2 高德的Serverless业务落地情况

C++ Faas和Go Faas以及Node.js Faas在高德内部已经有大量应用落地了。举几个例子:

上图中的前两个图是C++ Faas开发的业务:长途天气、沿途搜。后两个截图是Go-Faas开发的业务:导航Tips,足迹地图。

高德是阿里集团内Serverless应用落地规模最大的BU,已落地的Serverless应用,日常峰值早已超过十万QPS量级。

4.3 主要收益

高德落地了集团内规模最大的Serverless应用之后,都有哪些收益呢?首先,第一个最重要的收益是:开发提效。我们基于Serverless实现的端云一体组件,助力了客户端上云,解除了需求实现时的客户端发版依赖问题,提升了客户端的开发迭代效率。基于Serverless开发的BFF层,提升了BFF类场景的开发迭代效率。

**第二个收益是:运维提效。**利用Serverless的自动弹性扩缩容技术,高德应对各种出行高峰就更从容了。例如每年的10-1出行节,5-1、清明、双旦、春节的出行高峰,不再需要运维或者业务开发同学在节前提前扩容,节后再缩容了。

高德业务高峰的特点还不同于电商的秒杀场景。出行高峰的流量不是在一秒内突然涨起来的,我们目前利用池化技术实现的秒级弹性的能力,完全能满足高德的这个业务场景需求。

**第三个收益是:降低成本。**高德的业务特点,白天流量大、夜间流量低,高峰值和低谷值差异较大,时间段区分明显。利用Serverless在夜间流量低峰时自动缩容技术,极大的降低了服务器资源的成本。

5. 后续计划

  • FC弹内函数计算使用优化,和FC团队一起持续优化弹内函数计算的性能、稳定性、使用体验。用集团内的丰富的大流量业务场景,不断打磨好C++/Go Faas Runtime,并最终输出到公有云,普惠数字化转型浪潮中的更多企业。
  • Dapr落地,解决Outcoming流量去中心化问题,逐步上线一些C++/Go Faas,使用Dapr的方式调用集团中间件。
  • Faas混沌工程,故障演练,逃生能力建设。Faas在新财年也会参与我们BU的故障演练,逐一解决演练过程中发现的问题。
  • 接入边缘计算。端云一体的场景下,Faas + 边缘计算,能提供更低的延时,更好的用户体验。

以上要做的事情任重道远,另外我们未来还会做更多云原生的试点和落地,技术同学都知道,从技术选型、技术原型到实际业务落地,这之间还有很长的路要走。
