Sentinel 和常见限流算法

本文主要讲述常见的几种限流算法:计数器算法、漏桶算法、令牌桶算法。然后结合我对 Sentinel 1.8.0 的理解,给大家分享 Sentinel 在源码中如何使用这些算法进行流控判断。由于本人理解有限,如果有不正确的地方,希望大家能够留言讨论😊😊😊。

计数器限流算法

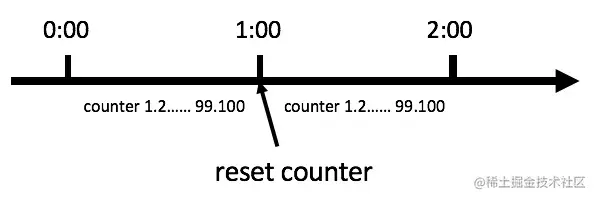

我们可以直接通过一个计数器,限制每一秒钟能够接收的请求数。比如说 qps定为 1000,那么实现思路就是从第一个请求进来开始计时,在接下去的 1s 内,每来一个请求,就把计数加 1,如果累加的数字达到了 1000,那么后续的请求就会被全部拒绝。等到 1s 结束后,把计数恢复成 0 ,重新开始计数。

Sentinel 算法-计数器算法.jpeg

优点:实现简单

缺点:如果1s 内的前半秒,已经通过了 1000 个请求,那后面的半秒只能请求拒绝,我们把这种现象称为“突刺现象”。

实现代码案例:

public class Counter {
    public long timeStamp = getNowTime();
    public int reqCount = 0;
    public final int limit = 100; // 时间窗口内最大请求数
    public final long interval = 1000; // 时间窗口ms

    public boolean limit() {
        long now = getNowTime();
        if (now < timeStamp + interval) {
            // 在时间窗口内
            reqCount++;
            // 判断当前时间窗口内是否超过最大请求控制数
            return reqCount <= limit;
        } else {
            timeStamp = now;
            // 超时后重置
            reqCount = 1;
            return true;
        }
    }

    public long getNowTime() {
        return System.currentTimeMillis();
    }
}
复制代码

滑动时间窗算法

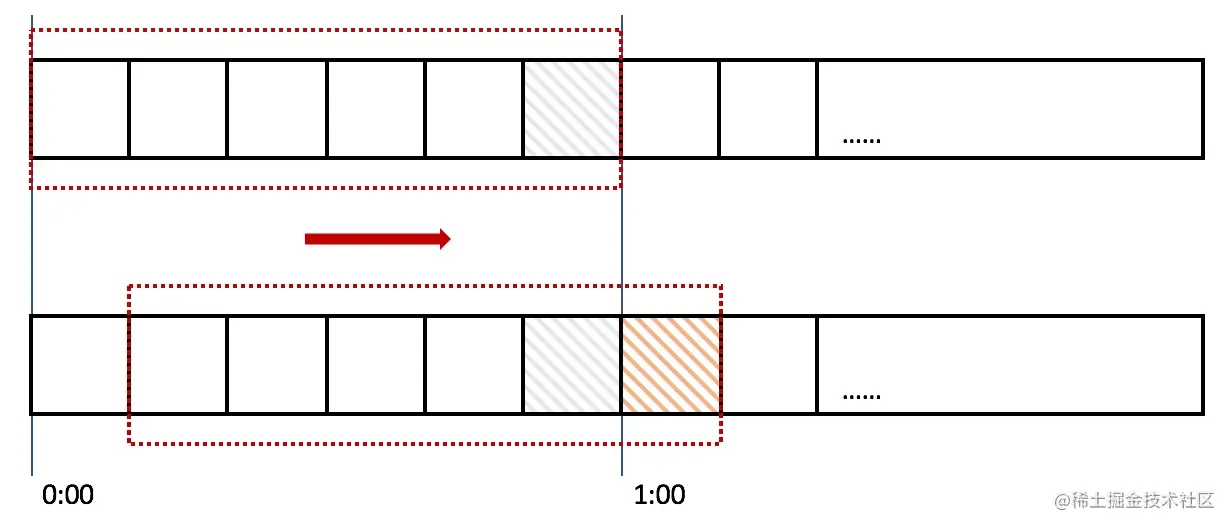

滑动窗口,又称 Rolling Window。为了解决计数器算法的缺陷,我们引入了滑动窗口算法。下面这张图,很好地解释了滑动窗口算法:


在上图中,整个红色的矩形框表示一个时间窗口,在我们的例子中,一个时间窗口就是一分钟。然后我们将时间窗口进行划分,比如图中,我们就将滑动窗口 划成了6格,所以每格代表的是10秒钟。每过10秒钟,我们的时间窗口就会往右滑动一格。每一个格子都有自己独立的计数器counter,比如当一个请求 在0:35秒的时候到达,那么0:30~0:39对应的counter就会加1。

那么滑动窗口怎么解决刚才的临界问题的呢?我们可以看上图,0:59到达的100个请求会落在灰色的格子中,而1:00到达的请求会落在橘黄色的格子中。当时间到达1:00时,我们的窗口会往右移动一格,那么此时时间窗口内的总请求数量一共是200个,超过了限定的100个,所以此时能够检测出来触发了限流。

我再来回顾一下刚才的计数器算法,我们可以发现,计数器算法其实就是滑动窗口算法。只是它没有对时间窗口做进一步地划分,所以只有1格。

由此可见,当滑动窗口的格子划分的越多,那么滑动窗口的滚动就越平滑,限流的统计就会越精确。

实现代码案例:

public class SlideWindow {

    /** 队列id和队列的映射关系,队列里面存储的是每一次通过时候的时间戳,这样可以使得程序里有多个限流队列 */
    private volatile static Map<String, List<Long>> MAP = new ConcurrentHashMap<>();

    private SlideWindow() {}

    public static void main(String[] args) throws InterruptedException {
        while (true) {
            // 任意10秒内,只允许2次通过
            System.out.println(LocalTime.now().toString() + SlideWindow.isGo("ListId", 2, 10000L));
            // 睡眠0-10秒
            Thread.sleep(1000 * new Random().nextInt(10));
        }
    }

    /**
     * 滑动时间窗口限流算法
     * 在指定时间窗口,指定限制次数内,是否允许通过
     *
     * @param listId     队列id
     * @param count      限制次数
     * @param timeWindow 时间窗口大小
     * @return 是否允许通过
     */
    public static synchronized boolean isGo(String listId, int count, long timeWindow) {
        // 获取当前时间
        long nowTime = System.currentTimeMillis();
        // 根据队列id,取出对应的限流队列,若没有则创建
        List<Long> list = MAP.computeIfAbsent(listId, k -> new LinkedList<>());
        // 如果队列还没满,则允许通过,并添加当前时间戳到队列开始位置
        if (list.size() < count) {
            list.add(0, nowTime);
            return true;
        }

        // 队列已满(达到限制次数),则获取队列中最早添加的时间戳
        Long farTime = list.get(count - 1);
        // 用当前时间戳 减去 最早添加的时间戳
        if (nowTime - farTime <= timeWindow) {
            // 若结果小于等于timeWindow,则说明在timeWindow内,通过的次数大于count
            // 不允许通过
            return false;
        } else {
            // 若结果大于timeWindow,则说明在timeWindow内,通过的次数小于等于count
            // 允许通过,并删除最早添加的时间戳,将当前时间添加到队列开始位置
            list.remove(count - 1);
            list.add(0, nowTime);
            return true;
        }
    }

}
复制代码

在 Sentinel 中 通过 LeapArray 结构来实现时间窗算法, 它的核心代码如下(只列举获取时间窗方法):

/**
     * 获取当前的时间窗
     *
     * Get bucket item at provided timestamp.
     *
     * @param timeMillis a valid timestamp in milliseconds
     * @return current bucket item at provided timestamp if the time is valid; null if time is invalid
     */
public WindowWrap<T> currentWindow(long timeMillis) {
  if (timeMillis < 0) {
    return null;
  }

  int idx = calculateTimeIdx(timeMillis);
  // Calculate current bucket start time.
  // 计算窗口的开始时间,计算每个格子的开始时间
  long windowStart = calculateWindowStart(timeMillis);

  /*
         * Get bucket item at given time from the array.
         *
         * (1) Bucket is absent, then just create a new bucket and CAS update to circular array.
         * (2) Bucket is up-to-date, then just return the bucket.
         * (3) Bucket is deprecated, then reset current bucket and clean all deprecated buckets.
         */
  while (true) {
    WindowWrap<T> old = array.get(idx);
    // 如果没有窗格,创建窗格
    if (old == null) {
      /*
                 *     B0       B1      B2    NULL      B4
                 * ||_______|_______|_______|_______|_______||___
                 * 200     400     600     800     1000    1200  timestamp
                 *                             ^
                 *                          time=888
                 *            bucket is empty, so create new and update
                 *
                 * If the old bucket is absent, then we create a new bucket at {@code windowStart},
                 * then try to update circular array via a CAS operation. Only one thread can
                 * succeed to update, while other threads yield its time slice.
                 */
      WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
      if (array.compareAndSet(idx, null, window)) {
        // Successfully updated, return the created bucket.
        return window;
      } else {
        // Contention failed, the thread will yield its time slice to wait for bucket available.
        Thread.yield();
      }
      // 当前窗格存在,返回历史窗格
    } else if (windowStart == old.windowStart()) {
      /*
                 *     B0       B1      B2     B3      B4
                 * ||_______|_______|_______|_______|_______||___
                 * 200     400     600     800     1000    1200  timestamp
                 *                             ^
                 *                          time=888
                 *            startTime of Bucket 3: 800, so it's up-to-date
                 *
                 * If current {@code windowStart} is equal to the start timestamp of old bucket,
                 * that means the time is within the bucket, so directly return the bucket.
                 */
      return old;
      //
    } else if (windowStart > old.windowStart()) {
      /*
                 *   (old)
                 *             B0       B1      B2    NULL      B4
                 * |_______||_______|_______|_______|_______|_______||___
                 * ...    1200     1400    1600    1800    2000    2200  timestamp
                 *                              ^
                 *                           time=1676
                 *          startTime of Bucket 2: 400, deprecated, should be reset
                 *
                 * If the start timestamp of old bucket is behind provided time, that means
                 * the bucket is deprecated. We have to reset the bucket to current {@code windowStart}.
                 * Note that the reset and clean-up operations are hard to be atomic,
                 * so we need a update lock to guarantee the correctness of bucket update.
                 *
                 * The update lock is conditional (tiny scope) and will take effect only when
                 * bucket is deprecated, so in most cases it won't lead to performance loss.
                 */
      if (updateLock.tryLock()) {
        try {
          // Successfully get the update lock, now we reset the bucket.
          // 清空所有的窗格数据
          return resetWindowTo(old, windowStart);
        } finally {
          updateLock.unlock();
        }
      } else {
        // Contention failed, the thread will yield its time slice to wait for bucket available.
        Thread.yield();
      }
      // 如果时钟回拨,重新创建时间格
    } else if (windowStart < old.windowStart()) {
      // Should not go through here, as the provided time is already behind.
      return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
    }
  }
}
复制代码

漏桶算法

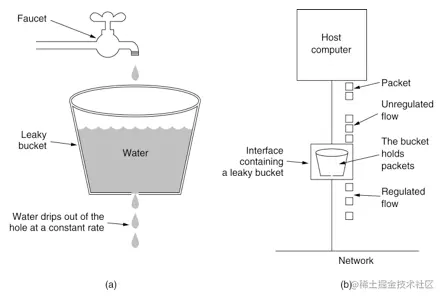

漏桶算法(Leaky Bucket)是网络世界中流量整形(Traffic Shaping)或速率限制(Rate Limiting)时经常使用的一种算法,它的主要目的是控制数据注入到网络的速率,平滑网络上的突发流量。漏桶算法提供了一种机制,通过它,突发流量可以被整形以便为网络提供一个稳定的流量, 执行过程如下图所示。


实现代码案例:

public class LeakyBucket {
  public long timeStamp = System.currentTimeMillis();  // 当前时间
  public long capacity; // 桶的容量
  public long rate; // 水漏出的速度
  public long water; // 当前水量(当前累积请求数)

  public boolean grant() {
    long now = System.currentTimeMillis();
    // 先执行漏水,计算剩余水量
    water = Math.max(0, water - (now - timeStamp) * rate);

    timeStamp = now;
    if ((water + 1) < capacity) {
      // 尝试加水,并且水还未满
      water += 1;
      return true;
    } else {
      // 水满,拒绝加水
      return false;
    }
  }
}
复制代码

说明:

(1)未满加水:通过代码 water +=1进行不停加水的动作。 (2)漏水:通过时间差来计算漏水量。 (3)剩余水量:总水量-漏水量。

在 Sentine 中RateLimiterController 实现了了漏桶算法 , 核心代码如下

@Override
public boolean canPass(Node node, int acquireCount, boolean prioritized) {
  // Pass when acquire count is less or equal than 0.
  if (acquireCount <= 0) {
    return true;
  }
  // Reject when count is less or equal than 0.
  // Otherwise,the costTime will be max of long and waitTime will overflow in some cases.
  if (count <= 0) {
    return false;
  }

  long currentTime = TimeUtil.currentTimeMillis();
  // Calculate the interval between every two requests.
  // 计算时间间隔
  long costTime = Math.round(1.0 * (acquireCount) / count * 1000);

  // Expected pass time of this request.
  // 期望的执行时间
  long expectedTime = costTime + latestPassedTime.get();

  // 当前时间 > 期望时间
  if (expectedTime <= currentTime) {
    // Contention may exist here, but it's okay.
    // 可以通过,并且设置最后通过时间
    latestPassedTime.set(currentTime);
    return true;
  } else {
    // Calculate the time to wait.
    // 等待时间 = 期望时间 - 最后时间 - 当前时间
    long waitTime = costTime + latestPassedTime.get() - TimeUtil.currentTimeMillis();
    // 等待时间 > 最大排队时间
    if (waitTime > maxQueueingTimeMs) {
      return false;
    } else {
      // 上次时间 + 间隔时间
      long oldTime = latestPassedTime.addAndGet(costTime);
      try {
        // 等待时间
        waitTime = oldTime - TimeUtil.currentTimeMillis();
        // 等待时间 > 最大排队时间
        if (waitTime > maxQueueingTimeMs) {
          latestPassedTime.addAndGet(-costTime);
          return false;
        }
        // in race condition waitTime may <= 0
        // 休眠等待
        if (waitTime > 0) {
          Thread.sleep(waitTime);
        }
        // 等待完了,就放行
        return true;
      } catch (InterruptedException e) {
      }
    }
  }
  return false;
}
复制代码

令牌桶算法

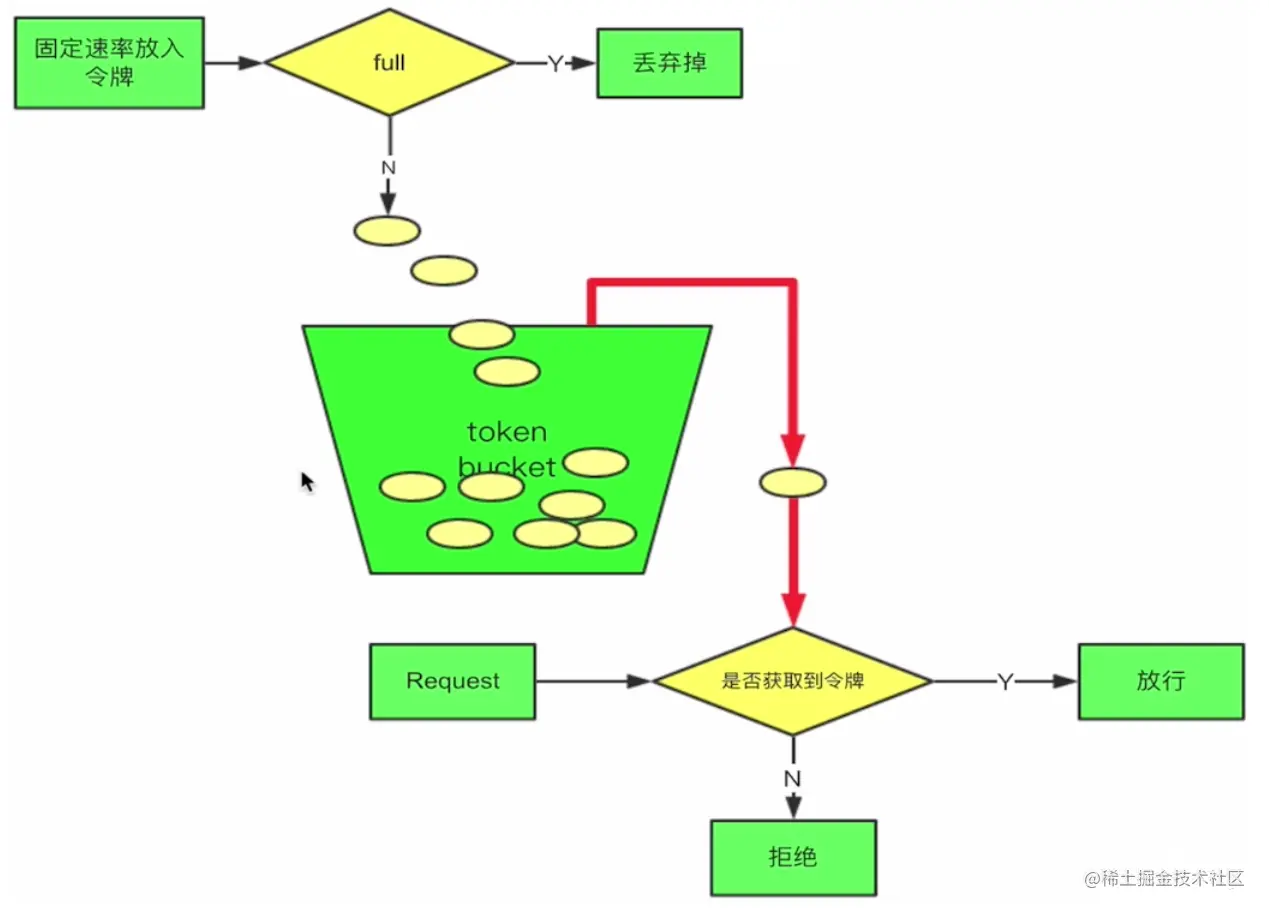

令牌桶算法是网络流量整形(Traffic Shaping)和速率限制(Rate Limiting)中最常使用的一种算法。典型情况下,令牌桶算法用来控制发送到网络上的数据的数目,并允许突发数据的发送。如下图所示:


简单的说就是,一边请求时会消耗桶内的令牌,另一边会以固定速率往桶内放令牌。当消耗的请求大于放入的速率时,进行相应的措施,比如等待,或者拒绝等。

实现代码案例:

public class TokenBucket {
  public long timeStamp = System.currentTimeMillis();  // 当前时间
  public long capacity; // 桶的容量
  public long rate; // 令牌放入速度
  public long tokens; // 当前令牌数量

  public boolean grant() {
    long now = System.currentTimeMillis();
    // 先添加令牌
    tokens = Math.min(capacity, tokens + (now - timeStamp) * rate);
    timeStamp = now;
    if (tokens < 1) {
      // 若不到1个令牌,则拒绝
      return false;
    } else {
      // 还有令牌,领取令牌
      tokens -= 1;
      return true;
    }
  }
}
复制代码

Sentinel 在 WarmUpController 中运用到了令牌桶算法,在这里可以实现对系统的预热,设定预热时间和水位线,对于预热期间多余的请求直接拒绝掉。

public boolean canPass(Node node, int acquireCount, boolean prioritized) {
  long passQps = (long) node.passQps();

  long previousQps = (long) node.previousPassQps();
  syncToken(previousQps);

  // 开始计算它的斜率
  // 如果进入了警戒线,开始调整他的qps
  long restToken = storedTokens.get();
  if (restToken >= warningToken) {
    long aboveToken = restToken - warningToken;
    // 消耗的速度要比warning快,但是要比慢
    // current interval = restToken*slope+1/count
    double warningQps = Math.nextUp(1.0 / (aboveToken * slope + 1.0 / count));
    if (passQps + acquireCount <= warningQps) {
      return true;
    }
  } else {
    if (passQps + acquireCount <= count) {
      return true;
    }
  }

  return false;
}
复制代码

限流算法总结

计数器 VS 时间窗

  1. 时间窗算法的本质也是通过计数器算法实现的。
  2. 时间窗算法格子划分的越多,那么滑动窗口的滚动就越平滑,限流的统计就会越精确,但是也会占用更多的内存存储。

漏桶 VS 令牌桶

  1. 漏桶算法和令牌桶算法本质上是为了做流量整形或速率限制,避免系统因为大流量而被打崩,但是两者的核心差异在于限流的方向是相反的

  2. 漏桶:限制的是流量的流出速率,是相对固定的。

  3. 令牌桶 : 限制的是流量的平均流入速率,并且允许一定程度的突然性流量,最大速率为桶的容量和生成token的速率。

  4. 在某些场景中,漏桶算法并不能有效的使用网络资源,因为漏桶的漏出速率是相对固定的,所以在网络情况比较好并且没有拥塞的状态下,漏桶依然是会有限制的,并不能放开量,因此并不能有效的利用网络资源。而令牌桶算法则不同,其在限制平均速率的同时,支持一定程度的突发流量。

参考文档

www.cnblogs.com/linjiqin/p/…

www.cnblogs.com/dijia478/p/…
