反思 系列博客是我的一种新学习方式的尝试,该系列起源和目录请参考 这里

概述

换肤功能 并非奇技淫巧,而是已非常普及,尤其当Android Q推出了 深色模式 之后,国内绝大多数主流应用都至少提供了 日间夜间 两种模式。

对于无感的用户而言,这个功能实属鸡肋,但从另外一个角度上来说,这也是产品在雕琢 用户极致体验 过程中的一次尝试,为不同情景下,不同偏好的用户提供更多的选择性。

哔哩哔哩 为例,除了提供以上两种主题之外,还免费提供了充满 少女心 的粉色主题:


从产品的前瞻性上来看,国内在换肤功能的探索较国外是领先的,抽象的来看待Android Q深色模式,也无非是新增一种主题罢了,因此,开发者应该将角度放在更高的层级上:为产品提供一套完善的换肤方案,而非仅仅是 适配深色模式

想清楚这一点,开发者就不会将目光仅局限于技术本身——对于整个换肤体系而言,涵盖了UI、产品、开发、测试、运维等多名角色不同的关注点,而这些关注点最终却都依赖研发协助做决策,举例如下:

  • UI:定义不同的UI组件不同的颜色属性,这些属性最终在不同的主题下,代表不同的颜色(日间模式下标题是黑色,但是夜间模式下,标题应该是白色)。
  • 产品:定义换肤功能的业务流程,从简单的换肤主页,换肤的交互,到不同主题下的不同展示、付费策略等等。
  • 开发:提供换肤功能的研发能力。
  • 测试:保证换肤功能的稳定性,比如自动化测试和便捷取色工具。
  • 运维:保证线上问题的快速定位和及时解决。

除此之外,还有更多可以深入思考的技术点,比如,随着主题越来越多,势必导致APK包体积的增大,是否有必要引入远程动态加载(download & install)的能力?借助不同角色的视角,我们可以提前规划好远景,接下来的编码也就更加遂心应手。

本文将针对 Android 应用整个换肤体系进行概括性的描述,读者应抛开对 代码实现的细节 的执著,从不同角色的需求去思考,窥一斑而知全豹 ,为产品打造出健壮有力的技术支撑。

一、定义UI规范

换肤规范的目的是什么?对于UI设计和开发人员而言,设计与开发都应该基于统一且完整的规范之上进行,以掘金APP为例:


对于UI设计人员,在APP不同的主题下,控件的颜色不再是一个单一的值,而应该用一个通用的key来进行定义,如上图所示,「标题」的颜色,在日间应该是黑色#000000,而深色模式下则应该为白色#FFFFFF,同理,「次级标题」、「主背景色」、「分割线颜色」,都应该随着不同的主题下,对应不同的值。

设计人员在设计时,仅需要针对页面每一个元素填充好对应的key,根据规范很清晰地完成UI设计:

颜色Key日间模式深色模式备注
skinPrimaryTextColor#000000#FFFFFF标题字体颜色
skinSecondaryTextColor#CCCCCC#CCCCCC次级标题字体颜色
skinMainBgColor#FFFFFF#333333页面主背景色
skinSecondaryBgColor#EEEEEE#000000次级背景、分隔线背景色
其他更多...
skinProgressBarColor#000000#FFFFFF进度条颜色

这对于开发人员的效率提升更加明显,开发者不再需要关心具体颜色的值,只需要将对应的color填充到布局中即可:

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello World"
    android:textColor="@color/skinPrimaryTextColor" />
复制代码

二、构建产品化思维:皮肤包

如何衡量一个开发人员的能力——对复杂功能快速、稳定的交付?

如果只是单纯的认可这个理念,那么对于换肤功能的实现反而简单了,以标题颜色skinPrimaryTextColor为例,我只需要声明两个color资源:

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="skinPrimaryTextColor">#000000</color>
    <color name="skinPrimaryTextColor_Dark">#FFFFFF</color>
</resources>
复制代码

笔者成功摆脱了复杂的编码实现,在Activity中我只需2行代码即可:

public void initView() {
  if (isLightMode) {    // 日间模式
     tv.setTextColor(R.color.skinPrimaryTextColor);
  } else {              // 夜间模式
     tv.setTextColor(R.color.skinPrimaryTextColor_Dark);
  }
}
复制代码

这种实现并非一无是处,从实现的难度而言,至少能够保护开发者为数不多的发囊。

当然,这种方案有「优化空间」,比如提供封装的工具方法 看似摆脱 无尽的if-else

/**
 * 获取当前皮肤下真正的color资源,所有color的获取都必须通过该方法。
 **/
@ColorRes
public static int getColorRes(@ColorRes int colorRes) {
  // 伪代码
  if (isLightMode) {     // 日间模式
     return colorRes;    // skinPrimaryTextColor
  } else {               // 夜间模式
     return colorRes + "_Dark";   // skinPrimaryTextColor_Dark
  }
}

// 代码中使用该方法,设置标题和次级标题颜色
tv.setTextColor(SkinUtil.getColorRes(R.color.skinPrimaryTextColor));
tvSubTitle.setTextColor(SkinUtil.getColorRes(R.color.skinSecondaryTextColor));
复制代码

很明显,return colorRes + "_Dark"这行代码作为int类型的返回值是不成立的,读者无需关注具体实现,因为这种封装仍 未摆脱笨重的 if-else 实现 的本质。

可以预见,随着主题数量逐步增多,换肤相关的代码越来越臃肿,最关键的问题是,所有控件的相关颜色都强耦合于换肤相关代码本身,每个UI容器(Activity/Fragment/自定义View)等需要追加Java代码手动设置。

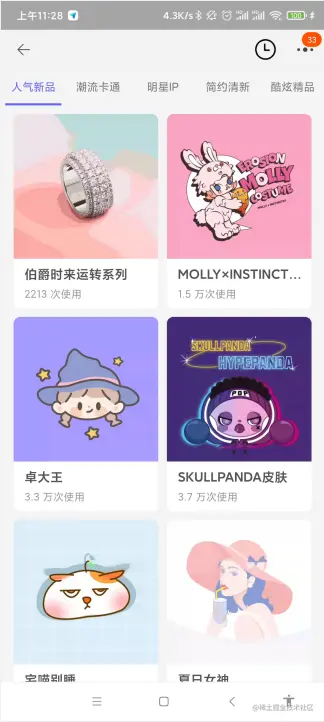

此外,当皮肤数量达到一定规模时,color资源的庞大势必影响到apk体积,因此主题资源的动态加载发势在必行,用户安装应用时默认只有一个主题,其它主题 按需下载和安装 ,比如淘宝:

到了这里,皮肤包 的概念应运而出,开发者需要将单个主题的颜色资源视为一个 皮肤包,在不同的主题下,对不同的皮肤包进行加载和资源替换:

<!--日间模式皮肤包的colors.xml-->
<resources>
    <color name="skinPrimaryTextColor">#000000</color>
    ...
</resources>

<!--深色模式皮肤包的colors.xml-->
<resources>
    <color name="skinPrimaryTextColor">#FFFFFF</color>
    ...
</resources>
复制代码

这样,对于业务代码而言,开发者不再需要关注具体是哪个主题,只需要按常规的方式进行颜色的指定,系统会根据当前的颜色资源对View进行填充:

<!--当前切换到什么主题,系统就用对应的颜色值进行填充-->
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello World"
    android:textColor="@color/skinPrimaryTextColor" />
复制代码

回到本小节最初的问题,产品化思维也是一个优秀的开发者不可或缺的能力:先根据需求罗列不同的实现方案,做出对应的权衡,最后动手编码。

三、整合思路

目前为止,一切都还停留在需求提出和设计阶段,随着需求的明确,技术难点逐一罗列在开发者面前。

1.动态刷新机制

开发者面临的第一个问题:如何实现换肤后的 动态刷新 功能。

以微信注册页面为例,手动切换到深色模式后,微信进行了页面的刷新:


读者不禁会问,动态刷新的意义是什么 ,让当前页面重建或者APP重启不行吗?

当然可行,但是 不合理 ,因为页面重建意味着页面状态的丢失,用户无法接受一个表单页面已填信息被重置;而如果要弥补这个问题,对每个页面重建追加状态的保存(Activity.onSaveInstanceState()),在实现的角度来看,也是一个巨大的工程量。

因此动态刷新势在必行——用户无论是在应用内切换了皮肤包,还是手动切换了系统的深色模式,我们如何将这个通知进行下发,保证所有页面都完成对应的刷新呢?

2.保存所有页面的Activity

读者知道,我们可以通过Application.registerActivityLifecycleCallbacks()方法观察到应用内所有Activity的生命周期,这也意味着我们可以持有所有的Activity

public class MyApp extends Application {

    // 当前应用内的所有Activity
    private List<Activity> mPages = new ArrayList();

    @Override
    public void onCreate() {
        super.onCreate();
        registerActivityLifecycleCallbacks(new ActivityLifecycleCallbacks() {
            @Override
            public void onActivityCreated(@NonNull Activity activity, @Nullable Bundle savedInstanceState) {
              mPages.add(activity);
            }

            @Override
            public void onActivityDestroyed(@NonNull Activity activity) {
              mPages.remove(activity);
            }

            // ...省略其它生命周期
        });
    }
}
复制代码

有了所有的Activity的引用,开发者就可以在接到换肤通知的时候,第一时间尝试让所有页面的所有View去更新换肤。

3.成本问题

但巨大的谜团随之映入眼帘,对于控件而言,更新换肤这个概念本身并不存在

什么意思呢? 当换肤通知到达时,我无法令TextView更新文字颜色,也无法令View更新背景颜色——它们都只是系统的控件,执行的都是最基础的逻辑,说白了,开发者根本无法进行编码。

有同学说,那我直接让整个页面的整个View树所有View都全部重新渲染可以吗?可以,但是又回到了最初的问题,那就是所有View本身的状态也被重置了(比如EditText的文字被清零),退一步讲,即使这一点可以被接受,那么整个View树的重新渲染也会极大影响性能。

那么,如何尽可能的 节省页面动态刷新的成本

开发者希望,换肤发生时,只对指定控件的指定属性进行动态更新,比如,TextView只关注更新backgroundtextColorViewGroup只关注background,其他的属性不需要重置和修改,将设备的每一分性能都利用到极致:

public interface SkinSupportable {
  void updateSkin();
}

class SkinCompatTextView extends TextView implements SkinSupportable {

  public void updateSkin() {
    // 使用当前最新的资源更新 background 和 textColor
  }
}

class SkinCompatFrameLayout extends FrameLayout implements SkinSupportable {

  public void updateSkin() {
    // 使用当前最新的资源更新 background
  }
}
复制代码

如代码所示,SkinSupportable是一个接口,实现该接口的类意味着都支持动态刷新,当换肤发生时,我们只需要拿到当前的Activity,并通过遍历View树,让所有SkinSupportable的实现类都去执行updateSkin方法进行自身的刷新,那么整个页面也就完成了换肤的刷新,同时不会影响View本身当前其他的属性。

当然,这也意味着开发者需要将常规的控件进行一轮覆盖性的封装,并提供出对应的依赖:

implementation 'skin.support:skin-support:1.0.0'                   // 基础控件支持,比如SkinCompatTextView、SkinCompatFrameLayout等
implementation 'skin.support:skin-support-cardview:1.0.0'          // 三方控件支持,比如SkinCompatCardView
implementation 'skin.support:skin-support-constraint-layout:1.0.0' // 三方控件支持,比如SkinCompatConstraintLayout
复制代码

从长期来看,针对控件一一封装,提供可组合选择的依赖,对于换肤库的设计者而言,库本身的开发成本其实并不高。

4.牵一发而动全身

但负责业务开发的开发者叫苦不迭。

按照目前的设计,岂不是工程的xml文件中所有控件都需要重新进行替换?

<!--使用前-->
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello World"
    android:textColor="@color/skinPrimaryTextColor" />

<!--需要替换为-->
<skin.support.SkinCompatTextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello World"
    android:textColor="@color/skinPrimaryTextColor" />
复制代码

从另一个角度来看,这又是额外的成本,如果哪一天想要剔除或者替换换肤库,那么无异于一次新的重构。

因此设计者需要尽量避免类似 牵一发而动全身 的设计,最好是让开发者无感知的感受到换肤库的 动态更新

5.着手点: LayoutInflater.Factory2

LayoutInflater 不了解的读者,可以参考笔者的 这篇文章

了解LayoutInflater的读者应该知道,在解析xml文件并实例化View的过程中,LayoutInflater通过自身的Factory2接口,将基础控件拦截并创建成对应的AppCompatXXXView,既避免了反射创建View对性能的影响,也保证了向下的兼容性:

switch (name) {
    // 解析xml,基础组件都通过new方式进行创建
    case "TextView":
        view = new AppCompatTextView(context, attrs);
        break;
    case "ImageView":
        view = new AppCompatImageView(context, attrs);
        break;
    case "Button":
        view = new AppCompatButton(context, attrs);
        break;
    case "EditText":
        view = new AppCompatEditText(context, attrs);
        break;
    // ...
    default:
    // 其他通过反射创建
}
复制代码

一图以蔽之:


因此,LayoutInflater本身的实现思路为我们提供了一个非常好的着手点,我们只需要对这段逻辑进行拦截,将控件的实例化委托给换肤库即可:

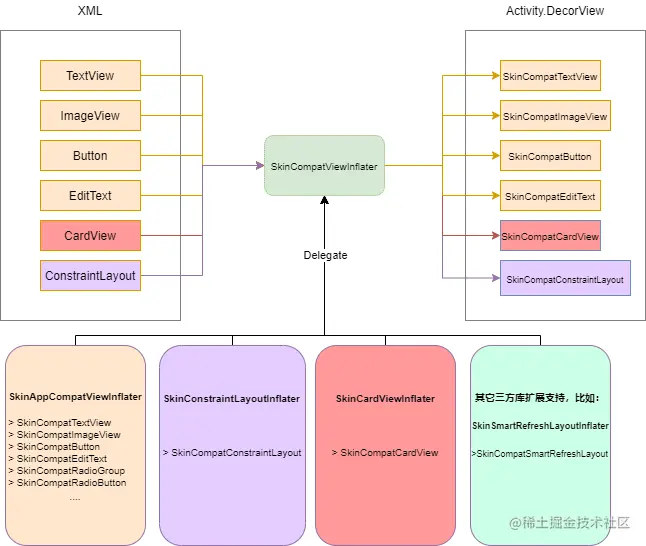

如图所示,我们使用SkinCompatViewInflater拦截替换了系统LayoutInflater本身的逻辑,以CardView为例,解析标签时,将CardView生成的逻辑委托给下面的依赖库,如果工程中添加了对应的依赖,那么就能生成对应的SkinCompatCardView,其自然支持了动态换肤功能。

当然,这一切逻辑的实现,起源于工程添加对应的依赖,然后在APP启动时进行初始化:

implementation 'skin.support:skin-support:1.0.0'
implementation 'skin.support:skin-support-cardview:1.0.0'
// implementation 'skin.support:skin-support-constraint-layout:1.0.0'  // 未添加ConstraintLayout换肤支持
复制代码
// App.onCreate()
SkinCompatManager.withApplication(this)
                .addInflater(new SkinAppCompatViewInflater())   // 基础控件换肤
                .addInflater(new SkinCardViewInflater())        // cardView
                //.addInflater(new SkinConstraintViewInflater())   // 未添加ConstraintLayout换肤支持
                .init();
复制代码

ConstraintLayout为例,当没有对应的依赖时(),则会默认通过反射进行构造,生成标签本身对应的ConstraintLayout,其本身因为未实现SkinSupportable,自然不会进行换肤更新。

这样,库的设计者为换肤库提供了足够的灵活性,既避免了对现有工程大刀阔斧的修改,又保证极低的使用和迁移成本,如果我希望 移除 或者 替换 换肤库,只需要删除build.gradle中的依赖和Application中初始化的代码就可以了。

四、深入性探讨

接下来笔者将针对换肤库本身更多细节进行深入性的探讨。

1、皮肤包加载策略

策略模式 在换肤库的设计过程中也有非常良好的体现。

对于不同的皮肤包而言,其 加载、安装的策略理应是不同的 ,举例来说:

  • 1、每个APP都有一个默认的皮肤包(通常是日间模式),策略需要安装后立即对其进行加载;
  • 2、如果皮肤包是远程的,用户点击切换皮肤,需要从远程拉取,下载成功后进行安装加载;
  • 3、皮肤包下载安装成功,之后应该从本地SD卡进行加载;
  • 4、其他自定义加载策略,比如远程的皮肤包有加密,本地加载后解密等。

因此,设计者应将皮肤包的加载和安装抽象为一个SkinLoaderStrategy接口,便于开发者更方便和灵活性的按需配置。

此外,由于加载行为本身极大可能是耗时操作,因此应该控制好线程的调度,并及时通过定义SkinLoaderListener回调,对加载的进度和结果进行及时的通知:

/**
 * 皮肤包加载策略.
 */
public interface SkinLoaderStrategy {
    /**
     * 加载皮肤包.
     */
    String loadSkinInBackground(Context context, String skinName, SkinLoaderListener listener);
}

/**
 * 皮肤包加载监听.
 */
public interface SkinLoaderListener {
    /**
     * 开始加载.
     */
    void onStart();

    /**
     * 加载成功.
     */
    void onSuccess();

    /**
     * 加载失败.
     */
    void onFailed(String errMsg);
}
复制代码

2、进一步节省性能

上文中,笔者提到,因为持有了所有的Activity的引用,所以换肤库在换肤后,可以尝试让所有页面的所有View去更新换肤。

实际上「更新所有页面动」通常是没必要的,更合理的方式是提供一个可配置项,换肤成功时,默认只刷新前台的Activity,其它页面在onResume执行后再更新,这样能够大幅度降低渲染带来的性能影响。

此外,每次换肤重复的遍历View树进行刷新也是一个耗时的操作,可以通过在LayoutInflater创建View树的同时,将实现了SkinSupportableView存在页面所属的一个集合中,当换肤发生时,只需要针对集合中的View进行更新即可。

最后,可以将上述文字中的ActivityView都通过弱引用去持有,以降低内存泄漏的可能。

3、提供图片资源的换肤能力

既然color资源能够支持换肤,drawable资源理所当然也应该提供支持,这样页面的展示可以更加多元化,通常这种场景应用于页面的背景图,对此读者可以参考淘宝APP的换肤功能效果:

资源Key日间模式深色模式备注
skinPrimaryTextColor#000000#FFFFFF标题字体颜色
skinSecondaryTextColor#CCCCCC#CCCCCC次级标题字体颜色
skinMainBgDrawableA图片B图片页面主背景图
skinProgressBarDrawableC动画D动画加载框动画
其他更多...

小结

小结并不是总结,还有更多内容可以扩展,比如:

  • 1、Android系统中Resources类是如何实现资源的替换的,换肤库中又做了哪些处理?
  • 2、LayoutInflater源码中明确表示,一个LayoutInflater只能设置一次setFactory2(),否则会抛出异常,那么,换肤库是在哪个时机进行Factory2的注入的呢,为什么要这样设计?
  • 3、如何根据需求进一步扩展换肤库的功能,比如提供单页面不换肤的支持,以及提供多个页面使用不同皮肤包的支持?
  • 4、如何提供更多测试阶段、运维阶段可以利用的工具?
  • 5、截止笔者发稿时,2021 Google IO 大会上又提出了新的UI设计理念 Material You,将 主题 的概念从APP上升到了整个操作系统,其对于现有的换肤功能是否有新的影响?

实现没有终点,开发者能够做到的是通过不断多方位的反思,为产品提供展示更多价值的可能性,从而更进一步,完成自身专业能力阶段性的跨越。

感谢

本文设计思路的搭建,参考了GitHub上目前star数量最多的换肤库 Android-skin-support , 感谢作者 ximsfei 为开发者提供了这么优秀的设计。

还要感谢 哔哩哔哩掘金淘宝微信 多个优秀的应用为本文提供了多种换肤功能的展示。

再次感谢。
