什么是Ribbon现在就带你研究！

什么是Ribbon

Ribbon是Netflix发布的负载均衡器。属于SpringCloud组件之一，用于实现客户端负载均衡功能。

服务器端负载均衡

所谓服务器端负载均衡，⽐如Nginx、F5这些，请求到达服务器之后由这些负载均衡 器根据⼀定的算法将请求路由到⽬标服务器处理。

客户端负载均衡

所谓客户端负载均衡，⽐如我们要说的Ribbon，服务消费者客户端会有⼀个服务器 地址列表，调⽤⽅在请求前通过⼀定的负载均衡算法选择⼀个服务器进⾏访问，负 载均衡算法的执⾏是在请求客户端进⾏。

Ribbon的执行源码

ribbon的负载均衡是通过@LoadBalanced启动的，首先看一下LoadBalanced注解,关注一下提示被注解标记的RestTemplate bean会被配置使用LoadBalancerClient，所以我们就得到了的，主要的执行过程是在LoadBalancerClient对象中。

/**
 * Annotation to mark a RestTemplate bean to be configured to use a LoadBalancerClient
 * @author Spencer Gibb
 */
...
public @interface LoadBalanced {
}

LoadBalancerClient

这边我把注释删除了，可以看到execute方法肯定是执行方法。

public interface LoadBalancerClient extends ServiceInstanceChooser {


	<T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException;

	<T> T execute(String serviceId, ServiceInstance serviceInstance, LoadBalancerRequest<T> request) throws IOException;

	URI reconstructURI(ServiceInstance instance, URI original);
}

现在思考executor方法什么时候执行的？

查看引用，是在一个Interceptor方法中调用了。

RibbonLoadBalancerClient.execute

接下来看具体的execute方法

public <T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException {
        //获取一个loadbalancer对象
        ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
        //获取服务
        Server server = getServer(loadBalancer);
        //封装成一个RibbonServer对象
        RibbonServer ribbonServer = new RibbonServer(serviceId, server, isSecure(server,
                        serviceId), serverIntrospector(serviceId).getMetadata(server));
        //执行
        return execute(serviceId, ribbonServer, request);
}

getLoadBalancer方法

从一个SpringClientFactory对象获取

protected ILoadBalancer getLoadBalancer(String serviceId) {
        return this.clientFactory.getLoadBalancer(serviceId);
}

getServer方法

执行loadBalancer.chooseServer方法

protected Server getServer(ILoadBalancer loadBalancer) {
        if (loadBalancer == null) {
                return null;
        }
        return loadBalancer.chooseServer("default"); // TODO: better handling of key
}

RibbonLoadBalancer.chooseServer方法

主要看else的逻辑，执行父类的chooseServer方法

public Server chooseServer(Object key) {
    //主要判断是否是多个分区 这是正对于aws的
    if (ENABLED.get() && this.getLoadBalancerStats().getAvailableZones().size() > 1) {
        ...
    } else {
        logger.debug("Zone aware logic disabled or there is only one zone");
        return super.chooseServer(key);
    }
}

BaseLoadBalancer.chooseServer方法

public Server chooseServer(Object key) {
    //计数器，用于记录请求次数
    if (this.counter == null) {
        this.counter = this.createCounter();
    }
    this.counter.increment();
    //负载均衡策略
    if (this.rule == null) {
        return null;
    } else {
        try {
            return this.rule.choose(key);
        } catch (Exception var3) {
            logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", new Object[]{this.name, key, var3});
            return null;
        }
    }
}

PredicateBasedRule.choose方法

主要获取server的逻辑，从loadbalancer对象中获取所有的server集合

public Server choose(Object key) {
    //获取loadbalancer对象
    ILoadBalancer lb = getLoadBalancer();
    //获取server对象 选择一个实例在过滤之后执行负载均衡
    Optional<Server> server = getPredicate().chooseRoundRobinAfterFiltering(lb.getAllServers(), key);
    if (server.isPresent()) {
        return server.get();
    } else {
        return null;
    }
}

以上就是ribbon的主要执行流程，接下来是具体实现细节的解答。

初始化疑问

首先在解决疑问前，要先了解ribbon的配置类，一般提前设置属性都是在初始化配置完成的。1.LoadBalancerAutoConfiguration 2.RibbonAutoConfiguration 3.RibbonClientConfiguration

疑问1.interceptor什么时候设置的？用来拦截什么对象？

这个问题是负载均衡相关的，首先定位到LoadBalancerAutoConfiguration类，具体看如下方法

public class LoadBalancerAutoConfiguration {
        //负载均衡
	@LoadBalanced
        //注入所有RestTemplate对象
	@Autowired(required = false)
	private List<RestTemplate> restTemplates = Collections.emptyList();

	@Bean
	public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
			final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
            //遍历所有restTemplate
            return () -> restTemplateCustomizers.ifAvailable(customizers -> {
                for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) {
                    //为每个restTemplate执行RestTemplateCustomizer.customize方法
                    //此处的customize方法就是下面的lambda表达式，就是设置拦截器
                    for (RestTemplateCustomizer customizer : customizers) {
                        customizer.customize(restTemplate);
                    }
                }
            });
	}

	...

	@Configuration
	@ConditionalOnClass(RetryTemplate.class)
	public static class RetryInterceptorAutoConfiguration {
            @Bean
            @ConditionalOnMissingBean
            public RetryLoadBalancerInterceptor ribbonInterceptor(
                            LoadBalancerClient loadBalancerClient, LoadBalancerRetryProperties properties,
                            LoadBalancerRequestFactory requestFactory,
                            LoadBalancedRetryFactory loadBalancedRetryFactory) {
                    return new RetryLoadBalancerInterceptor(loadBalancerClient, properties,
                                    requestFactory, loadBalancedRetryFactory);
            }

            @Bean
            @ConditionalOnMissingBean
            public RestTemplateCustomizer restTemplateCustomizer(
                            final RetryLoadBalancerInterceptor loadBalancerInterceptor) {
                    //此处用了函数式编程，本方法是为restTemplate设置拦截器
                    return restTemplate -> {
            List<ClientHttpRequestInterceptor> list = new ArrayList<>(
                    restTemplate.getInterceptors());
            list.add(loadBalancerInterceptor);
            restTemplate.setInterceptors(list);
            };
        }
    }
}

所以我们知道了是在LoadBalancerAutoConfiguration类设置了拦截器，拦截restTemplate对象。

疑问2.SpringClientFactory什么时候设置的？

如下所示，SpringClientFactory是在RibbonAutoConfiguration自动配置类初始化的

...
public class RibbonAutoConfiguration {

	....

	@Bean
	public SpringClientFactory springClientFactory() {
		SpringClientFactory factory = new SpringClientFactory();
		factory.setConfigurations(this.configurations);
		return factory;
	}
        ...
}

疑问3.LoadBalancer什么时候初始化的？Rule什么时候初始化的？

这个问题实例化就得干活儿了，涉及到需要具体实现，所以我们猜测是跟生成RibbonClient的时候有关。所以找到了RibbonClientConfiguration类，我只保留了重要代码，其他的...代替，

具体如下

public class RibbonClientConfiguration {

    ...

    //设置负载均衡策略rule
    @Bean
    @ConditionalOnMissingBean
    public IRule ribbonRule(IClientConfig config) {
            //如果配置文件配置了，就生成配置的
            if (this.propertiesFactory.isSet(IRule.class, name)) {
                    return this.propertiesFactory.get(IRule.class, config, name);
            }
            //默认分区隔离负载均衡策略
            ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
            rule.initWithNiwsConfig(config);
            return rule;
    }

    //同rule
    @Bean
    @ConditionalOnMissingBean
    public IPing ribbonPing(IClientConfig config) {
            if (this.propertiesFactory.isSet(IPing.class, name)) {
                    return this.propertiesFactory.get(IPing.class, config, name);
            }
            return new DummyPing();
    }

    //生成serverList 此时是个空对象
    @Bean
    @ConditionalOnMissingBean
    @SuppressWarnings("unchecked")
    public ServerList<Server> ribbonServerList(IClientConfig config) {
            if (this.propertiesFactory.isSet(ServerList.class, name)) {
                    return this.propertiesFactory.get(ServerList.class, config, name);
            }
            ConfigurationBasedServerList serverList = new ConfigurationBasedServerList();
            serverList.initWithNiwsConfig(config);
            return serverList;
    }

    @Bean
    @ConditionalOnMissingBean
    public ServerListUpdater ribbonServerListUpdater(IClientConfig config) {
            return new PollingServerListUpdater(config);
    }

    //生成loadBalancer对象
    @Bean
    @ConditionalOnMissingBean
    public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
                    ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
                    IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
            //如果配置文件配置，则走配置文件
            if (this.propertiesFactory.isSet(ILoadBalancer.class, name)) {
                    return this.propertiesFactory.get(ILoadBalancer.class, config, name);
            }
            //生成默认分区LoadBalancer
            return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList,
                            serverListFilter, serverListUpdater);
    }
}

可以看出RibbonClientConfiguration生成了ribbon所需的所有组件，组成了ribbon服务。

疑问4.serverList什么时候加载的？

可以看到RibbonClientConfiguration生成了空的serverList对象，然后再创建loadbalancer时将这个空对象传入了。所以我们关注一下LoadBalancer初始化过程

首先调用了父类构造

public ZoneAwareLoadBalancer(IClientConfig clientConfig, IRule rule,
                                 IPing ping, ServerList<T> serverList, ServerListFilter<T> filter,
                                 ServerListUpdater serverListUpdater) {
    super(clientConfig, rule, ping, serverList, filter, serverListUpdater);
}

进入父类构造，属性赋值的部分就不关注了，主要关注restOfInit方法

 public DynamicServerListLoadBalancer(IClientConfig clientConfig, IRule rule, IPing ping,
                                         ServerList<T> serverList, ServerListFilter<T> filter,
                                         ServerListUpdater serverListUpdater) {
    super(clientConfig, rule, ping);
    this.serverListImpl = serverList;
    this.filter = filter;
    this.serverListUpdater = serverListUpdater;
    if (filter instanceof AbstractServerListFilter) {
        ((AbstractServerListFilter) filter).setLoadBalancerStats(getLoadBalancerStats());
    }
    restOfInit(clientConfig);
}

DynamicServerListLoadBalancer.restOfInit方法

进入restOfInit方法，主要看enableAndInitLearnNewServersFeature以及updateListOfServers方法

void restOfInit(IClientConfig clientConfig) {
    boolean primeConnection = this.isEnablePrimingConnections();
    // turn this off to avoid duplicated asynchronous priming done in BaseLoadBalancer.setServerList()
    this.setEnablePrimingConnections(false);
    //定时任务刷新服务器缓存列表
    enableAndInitLearnNewServersFeature();
    //因为上述方法是延迟至性的，所以立即获取一次服务器列表
    updateListOfServers();
    if (primeConnection && this.getPrimeConnections() != null) {
        this.getPrimeConnections()
                .primeConnections(getReachableServers());
    }
    this.setEnablePrimingConnections(primeConnection);
    LOGGER.info("DynamicServerListLoadBalancer for client {} initialized: {}", clientConfig.getClientName(), this.toString());
}

DynamicServerListLoadBalancer.enableAndInitLearnNewServersFeature方法

public void enableAndInitLearnNewServersFeature() {
    LOGGER.info("Using serverListUpdater {}", serverListUpdater.getClass().getSimpleName());
    serverListUpdater.start(updateAction);
}
//start方法
public synchronized void start(final UpdateAction updateAction) {
    if (isActive.compareAndSet(false, true)) {
        //新建runnable对象
        final Runnable wrapperRunnable = new Runnable() {
            @Override
            public void run() {
                if (!isActive.get()) {
                    if (scheduledFuture != null) {
                        scheduledFuture.cancel(true);
                    }
                    return;
                }
                try {
                    //更新
                    updateAction.doUpdate();
                    lastUpdated = System.currentTimeMillis();
                } catch (Exception e) {
                    logger.warn("Failed one update cycle", e);
                }
            }
        };
        //定时任务
        scheduledFuture = getRefreshExecutor().scheduleWithFixedDelay(
                wrapperRunnable,
                initialDelayMs,
                refreshIntervalMs,
                TimeUnit.MILLISECONDS
        );
    } else {
        logger.info("Already active, no-op");
    }
}

这边在看一下updateAction对象以及doUpdate方法，

protected final ServerListUpdater.UpdateAction updateAction = new ServerListUpdater.UpdateAction() {
    @Override
    public void doUpdate() {
        updateListOfServers();
    }
};

DynamicServerListLoadBalancer.updateListOfServers方法

这边就是更新服务列表的方法

 public void updateListOfServers() {
    List<T> servers = new ArrayList<T>();
    if (serverListImpl != null) {
        //获取server集合
        servers = serverListImpl.getUpdatedListOfServers();
        ...
    }
    updateAllServerList(servers);
}

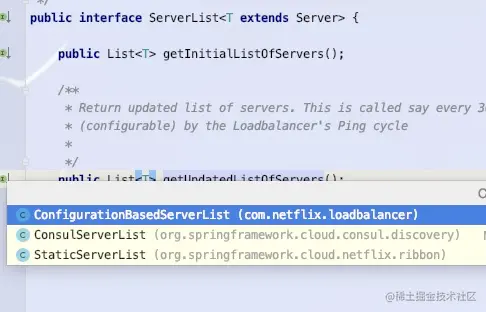

这边serverListImpl就是具体的注册中心客户端实现，用来向注册中心发送请求 获取服务列表

以上就是ribbon的启动以及执行流程
