1. MyCat 概述

1.1. Mycat 是什么

Mycat 是一个开源的分布式数据库系统,是一个实现了 MySQL 协议的 Server,前端用户可以把它看作是一个数据库代理,用 MySQL 客户端工具和命令行访问,而其后端可以用MySQL 原生(Native)协议与多个 MySQL 服务器通信,也可以用 JDBC 协议与大多数主流数据库服务器通信,其核心功能是分表分库,即将一个大表水平分割为 N 个小表,存储在后端 MySQL 服务器里或者其他数据库里。

Mycat 发展到目前的版本,已经不是一个单纯的 MySQL 代理了,它的后端可以支持 MySQL、SQL Server、 Oracle、DB2、PostgreSQL 等主流数据库,也支持 MongoDB 这种新型 NoSQL 方式的存储,未来还会支持更 多类型的存储。

而在最终用户看来,无论是那种存储方式,在 Mycat 里,都是一个传统的数据库表,支持标准的 SQL 语句进行数据的操作,这样一来,对前端业务系统来说,可以大幅降低开发难度,提升开发速度,在测试阶段,可以将一个表定义为任何一种 Mycat 支持的存储方式,比如 MySQL 的 MyASIM 表、内存表、或者 MongoDB、LevelDB 以及号称是世界上最快的内存数据库 MemSQL 上。

试想一下,用户表存放在 MemSQL 上,大量读频率远超过写频率的数据如订单的快照数据存放于 InnoDB 中,一些日志数据存放于 MongoDB 中,而且还能把 Oracle 的表跟 MySQL 的表做关联查询,你是否有一种不能呼吸的感觉?而未来,还能通过 Mycat 自动将一些计算分析后的数据灌入到 Hadoop 中,并能用 Mycat+Storm/Spark Stream 引擎做大规模数据分析,看到这里,你大概明白了,Mycat 是什么?Mycat 就是 BigSQL,Big Data On SQL Database。

1.2. 你眼中的 Mycat

当前是个大数据的时代,但究竟怎样规模的数据适合数据库系统呢?对此,国外有一个数据库领域的权威人 士说了一个结论:千亿以下的数据规模仍然是数据库领域的专长,而 Hadoop 等这种系统,更适合的是千亿以上的规模。所以,Mycat 适合 1000 亿条以下的单表规模,如果你的数据超过了这个规模,请投靠 Mycat Plus 吧!

对于 DBA 来说,可以这么理解 Mycat

Mycat 就是 MySQL Server,而 Mycat 后面连接的 MySQL Server,就好象是 MySQL 的存储引擎,如 InnoDB,MyISAM 等,因此,Mycat 本身并不存储数据,数据是在后端的 MySQL 上存储的,因此数据可靠性以及事务等都是 MySQL 保证的,简单的说,Mycat 就是 MySQL 最佳伴侣,它在一定程度上让 MySQL 拥有了能跟 Oracle PK 的能力。

对于软件工程师来说,可以这么理解 Mycat

Mycat 就是一个近似等于 MySQL 的数据库服务器,你可以用连接 MySQL 的方式去连接 Mycat(除了端 口不同,默认的 Mycat 端口是 8066 而非 MySQL 的 3306,因此需要在连接字符串上增加端口信息),大多数情况下,可以用你熟悉的对象映射框架使用 Mycat,但建议对于分片表,尽量使用基础的 SQL 语句,因为这样能达到最佳性能,特别是几千万甚至几百亿条记录的情况下。

对于架构师来说,可以这么理解 Mycat

Mycat 是一个强大的数据库中间件,不仅仅可以用作读写分离、以及分表分库、容灾备份,而且可以用于多 租户应用开发、云平台基础设施、让你的架构具备很强的适应性和灵活性,借助于即将发布的 Mycat 智能优化模块,系统的数据访问瓶颈和热点一目了然,根据这些统计分析数据,你可以自动或手工调整后端存储,将不同的表映射到不同存储引擎上,而整个应用的代码一行也不用改变。

2. Mycat 原理

2.1. Mycat 机制

Mycat 的原理并不复杂,复杂的是代码,如果代码也不复杂,那么早就成为一个传说了。

Mycat 的原理中最重要的一个动词是“拦截”,它拦截了用户发送过来的 SQL 语句,首先对 SQL 语句做了一些特定的分析:如分片分析、路由分析、读写分离分析、缓存分析等,然后将此 SQL 发往后端的真实数据库,并将返回的结果做适当的处理,最终再返回给用户。

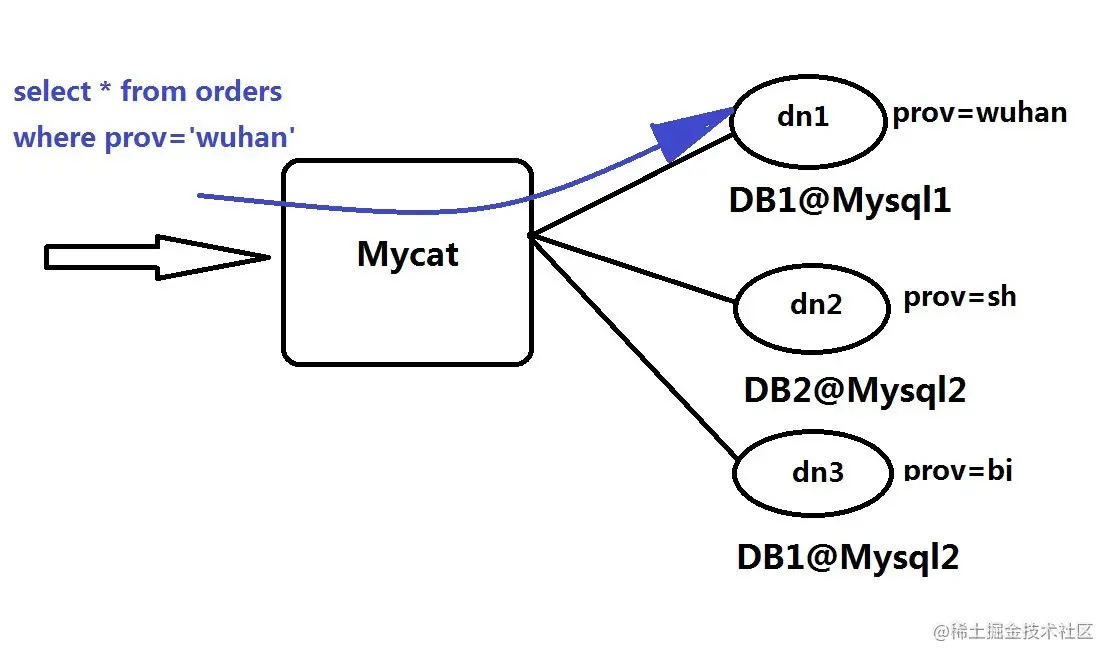

上述图片里,Orders 表被分为三个分片 datanode(简称 dn),这三个分片是分布在两台 MySQL Server 上 (DataHost),即 datanode=database@datahost 方式,因此你可以用一台到 N 台服务器来分片,分片规则为 (sharding rule)典型的字符串枚举分片规则,一个规则的定义是 分片字段(sharding column)+分片函数(rule function),这里的分片字段为 prov 而分片函数为字符串枚举方式。

当 Mycat 收到一个 SQL 时,会先解析这个 SQL,查找涉及到的表,然后看此表的定义,如果有分片规则, 则获取到 SQL 里分片字段的值,并匹配分片函数,得到该 SQL 对应的分片列表,然后将 SQL 发往这些分片去执行,最后收集和处理所有分片返回的结果数据,并输出到客户端。以如下语句为例:

select * from orders where prov='wuhan';
复制代码

查到 prov=wuhan,按照分片函数,wuhan 返回 dn1,于是 SQL 就发给了 MySQL1,去取 DB1 上的查询结果,并返回给用户。

如果上述 SQL 改为:

select * from orders where prov in ('wuhan','beijing');
复制代码

那么,SQL 就会发给 MySQL1 与 MySQL2 去执行,然后结果集合并后输出给用户。但通常业务中我们的 SQL 会有 Order By 以及 Limit 翻页语法,此时就涉及到结果集在 Mycat 端的二次处理,这部分的代码也比较复杂,而最复杂的则属两个表的 Jion 问题,为此,Mycat 提出了创新性的 ER 分片、全局表、HBT(Human Brain Tech)人工智能的 Catlet、以及结合 Storm/Spark 引擎等十八般武艺的解决办法,从而成为目前业界最强大的方案,这就是开源的力量!

2.2. Mycat 应用场景

Mycat 发展到现在,适用的场景已经很丰富,而且不断有新用户给出新的创新性的方案,以下是几个典型的 应用场景:

  • 单纯的读写分离,此时配置最为简单,支持读写分离,主从切换;
  • 分表分库,对于超过 1000 万的表进行分片,最大支持 1000 亿的单表分片;
  • 多租户应用,每个应用一个库,但应用程序只连接 Mycat,从而不改造程序本身,实现多租户化;
  • 报表系统,借助于 Mycat 的分表能力,处理大规模报表的统计;
  • 替代 Hbase,分析大数据;
  • 作为海量数据实时查询的一种简单有效方案,比如 100 亿条频繁查询的记录需要在 3 秒内查询出来结果,除了基于主键的查询,还可能存在范围查询或其他属性查询,此时 Mycat 可能是最简单有效的选择。

2.3. Mycat 长期路线

  1. 强化分布式数据库中间件的方面的功能,使之具备丰富的插件、强大的数据库智能优化功能、全面的系统监控能力、以及方便的数据运维工具,实现在线数据扩容、迁移等高级功能。
  2. 进一步挺进大数据计算领域,深度结合 Spark Stream 和 Storm 等分布式实时流引擎,能够完成快速的巨表关联、排序、分组聚合等 OLAP 方向的能力,并集成一些热门常用的实时分析算法,让工程师以及 DBA 们更容易用 Mycat 实现一些高级数据分析处理功能。
  3. 不断强化 Mycat 开源社区的技术水平,吸引更多的 IT 技术专家,使得 Mycat 社区成为中国的 Apache,并将 Mycat 推到 Apache 基金会,成为国内顶尖开源项目,最终能够让一部分志愿者成为专职的 Mycat 开发者,荣耀跟实力一起提升。
  4. 依托 Mycat 社区,聚集 100 个 CXO 级别的精英,众筹建设亲亲山庄,Mycat 社区+亲亲山庄=中国最大 IT O2O 社区。

3. Mycat 中的概念

3.1. 数据库中间件

Mycat 是一个开源的分布式数据库系统,但是由于真正的数据库需要存储引擎,而 Mycat 并没有存储引擎,所以并不是完全意义的分布式数据库系统。

那么 Mycat 是什么?Mycat 是数据库中间件,就是介于数据库与应用之间,进行数据处理与交互的中间服务。 由于前面讲的对数据进行分片处理之后,从原有的一个库,被切分为多个分片数据库,所有的分片数据库集群构成了整个完整的数据库存储。

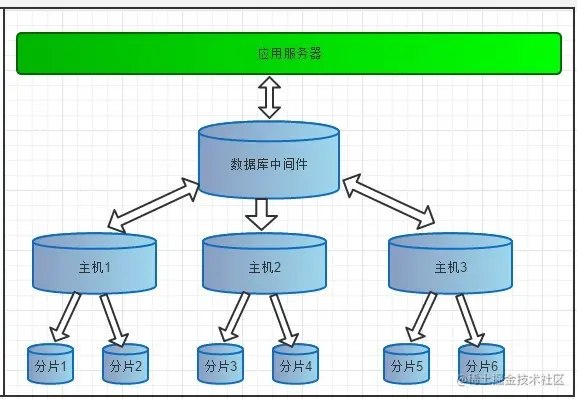

如上图所表示,数据被分到多个分片数据库后,应用如果需要读取数据,就要需要处理多个数据源的数据。 如果没有数据库中间件,那么应用将直接面对分片集群,数据源切换、事务处理、数据聚合都需要应用直接处理, 原本该是专注于业务的应用,将会花大量的工作来处理分片后的问题,最重要的是每个应用处理将是完全的重复造轮子。

所以有了数据库中间件,应用只需要集中与业务处理,大量的通用的数据聚合,事务,数据源切换都由中间件来处理,中间件的性能与处理能力将直接决定应用的读写性能,所以一款好的数据库中间件至关重要。

3.2. 逻辑库(schema)

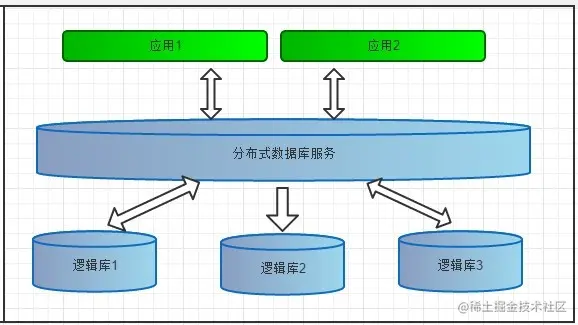

前面一节讲了数据库中间件,通常对实际应用来说,并不需要知道中间件的存在,业务开发人员只需要知道数据库的概念,所以数据库中间件可以被看做是一个或多个数据库集群构成的逻辑库。

在云计算时代,数据库中间件可以以多租户的形式给一个或多个应用提供服务,每个应用访问的可能是一个独立或者是共享的物理库,常见的如阿里云数据库服务器 RDS。


3.3. 逻辑表(table)

逻辑表

既然有逻辑库,那么就会有逻辑表,分布式数据库中,对应用来说,读写数据的表就是逻辑表。逻辑表,可以是数据切分后,分布在一个或多个分片库中,也可以不做数据切分,不分片,只有一个表构成。

分片表

分片表,是指那些原有的很大数据的表,需要切分到多个数据库的表,这样,每个分片都有一部分数据,所有分片构成了完整的数据。 例如在 mycat 配置中的 t_node 就属于分片表,数据按照规则被分到 dn1,dn2 两个分片节点(dataNode)上。

<table name="t_node" primaryKey="vid" autoIncrement="true" dataNode="dn1,dn2" rule="rule1" />
复制代码

非分片表

一个数据库中并不是所有的表都很大,某些表是可以不用进行切分的,非分片是相对分片表来说的,就是那些不需要进行数据切分的表。 如下配置中 t_node,只存在于分片节点(dataNode)dn1 上。

<table name="t_node" primaryKey="vid" autoIncrement="true" dataNode="dn1" />
复制代码

ER 表

关系型数据库是基于实体关系模型(Entity-Relationship Model)之上,通过其描述了真实世界中事物与关系, Mycat 中的 ER 表即是来源于此。根据这一思路,提出了基于 E-R 关系的数据分片策略,子表的记录与所关联的父表记录存放在同一个数据分片上,即子表依赖于父表,通过表分组(Table Group)保证数据 Join 不会跨库操作。表分组(Table Group)是解决跨分片数据 join 的一种很好的思路,也是数据切分规划的重要一条规则

全局表

一个真实的业务系统中,往往存在大量的类似字典表的表,这些表基本上很少变动,字典表具有以下几个特性:

  • 变动不频繁;
  • 数据量总体变化不大;
  • 数据规模不大,很少有超过数十万条记录。

对于这类的表,在分片的情况下,当业务表因为规模而进行分片以后,业务表与这些附属的字典表之间的关联,就成了比较棘手的问题,所以 Mycat 中通过数据冗余来解决这类表的 join,即所有的分片都有一份数据的拷贝,所有将字典表或者符合字典表特性的一些表定义为全局表。 数据冗余是解决跨分片数据 join 的一种很好的思路,也是数据切分规划的另外一条重要规则

3.4. 分片节点(dataNode)

数据切分后,一个大表被分到不同的分片数据库上面,每个表分片所在的数据库就是分片节点(dataNode)。

3.5. 节点主机(dataHost)

数据切分后,每个分片节点(dataNode)不一定都会独占一台机器,同一机器上面可以有多个分片数据库, 这样一个或多个分片节点(dataNode)所在的机器就是节点主机(dataHost),为了规避单节点主机并发数限制,尽量将读写压力高的分片节点(dataNode)均衡的放在不同的节点主机(dataHost)。

3.6. 分片规则(rule)

前面讲了数据切分,一个大表被分成若干个分片表,就需要一定的规则,这样按照某种业务规则把数据分到 某个分片的规则就是分片规则,数据切分选择合适的分片规则非常重要,将极大的避免后续数据处理的难度。

3.7. 全局序列号(sequence)

数据切分后,原有的关系数据库中的主键约束在分布式条件下将无法使用,因此需要引入外部机制保证数据唯一性标识,这种保证全局性的数据唯一标识的机制就是全局序列号(sequence)。

3.8. 多租户

多租户技术或称多重租赁技术,是一种软件架构技术,它是在探讨与实现如何于多用户的环境下共用相同的系统或程序组件,并且仍可确保各用户间数据的隔离性。在云计算时代,多租户技术在共用的数据中心以单一系统架构与服务提供多数客户端相同甚至可定制化的服务,并且仍然可以保障客户的数据隔离。目前各种各样的云计算服务就是这类技术范畴,例如阿里云数据库服务(RDS)、阿里云服务器等等。

多租户在数据存储上存在三种主要的方案,分别是:

独立数据库

这是第一种方案,即一个租户一个数据库,这种方案的用户数据隔离级别最高,安全性最好,但成本也高。

  • 优点:为不同的租户提供独立的数据库,有助于简化数据模型的扩展设计,满足不同租户的独特需求;如果出现故障,恢复数据比较简单。
  • 缺点:增大了数据库的安装数量,随之带来维护成本和购置成本的增加。

这种方案与传统的一个客户、一套数据、一套部署类似,差别只在于软件统一部署在运营商那里。如果面对 的是银行、医院等需要非常高数据隔离级别的租户,可以选择这种模式,提高租用的定价。如果定价较低,产品走低价路线,这种方案一般对运营商来说是无法承受的。

共享数据库,隔离数据架构

这是第二种方案,即多个或所有租户共享 Database,但是每个租户一个 Schema。

  • 优点:为安全性要求较高的租户提供了一定程度的逻辑数据隔离,并不是完全隔离;每个数据库可以支持更多的租户数量。
  • 缺点:如果出现故障,数据恢复比较困难,因为恢复数据库将牵扯到其他租户的数据;

如果需要跨租户统计数据,存在一定困难。

共享数据库,共享数据架构

这是第三种方案,即租户共享同一个 Database、同一个 Schema,但在表中通过 TenantID 区分租户的数据。 这是共享程度最高、隔离级别最低的模式。

  • 优点:三种方案比较,第三种方案的维护和购置成本最低,允许每个数据库支持的租户数量最多。
  • 缺点:隔离级别最低,安全性最低,需要在设计开发时加大对安全的开发量;

数据备份和恢复最困难,需要逐表逐条备份和还原; 如果希望以最少的服务器为最多的租户提供服务,并且租户接受以牺牲隔离级别换取降低成本,这种方案最适合
