学会了这个设计模式,再也不是只会写if/else了

本篇文章讲解责任链设计模式

责任链模式
顾名思义,责任链模式(Chain of Responsibility Pattern)为请求创建了一个接收者对象的链。
这种模式给予请求的类型,对请求的发送者和接收者进行解耦。这种类型的设计模式属于行为型模式。

在这种模式中,通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求,那么它会
把相同的请求传给下一个接收者,依此类推。
复制代码
需求

在公司流程处理业务中,有不同的处理流程节点,在不同的节点需要发送不同的短信,用来通知下一个节点的处置人。 1发起->2审核->3处置->4结果审核->完成,每个环节还可以有退回到上一个节点的功能,而且不同的地区还可能有其他的流程节点。一开始产品只提出审核和处置两个节点需要发送短信,因此一开始的代码是这样写的。


public class WarningSmsHandler {

    public void sendSms() {
        //处理发送短信逻辑
        if(是否是审核完成) {
            //查询处置人,设置短信内容,发送短信
        } else if(是否是处置完成) {
            //查询结果审核人,设置短信内容,发送短信
        }
    }
}

复制代码

随着时间推移,产品又提出需要在发起环节发送短信,通知审核人。这个时候可以选择修改原来的WarningSmsHandler类,这样现在实现起来是比较快的,但是这样也会给以后带来一些问题: 1、随着越来越多节点的短信发送需求,后面会不断的在这个类加代码,违反了单一职责原则。 2、以后加一个节点的短信,删除一个节点的短信,都需要改WarningSmsHandler类的代码,违背开闭原则。

所以必须思考下如何选择一个周全的方案,避免这些问题。 回到需求,短信发送是上一个节点发送给下一个节点,一般只发送给下一个节点的人。这里想到使用责任链模式,将各个节点发送短信的逻辑进行拆分,单一职责。

根据责任链模式实现该需求

1、定义统一请求类

@Data
public class WarningSmsHandlerRequest{

    //通报id
    private Long warningId;

    //下一个通报状态
    private WarningStateEnum nextWarningState;

    //下一个通报处置人类型
    private WarningHandleUnitEnum warningHandleUnitEnum;

    //附加参数
    private List<String> attachmentParam;

    //短信模版id 有些短信厂商需要模版
    private String templateId;
}
复制代码

2、定义统一处理结果类


@Data
public class WarningSmsHandlerResult {
    //发送成功的手机号列表
    private List<String> mobiles =new ArrayList<>();
    //发送是否成功
    private Boolean success;
}

复制代码

2、定义请求处理接口


/**
 * 短信处理器接口
 */
public interface SmsHandler {

    //当前接口是否支持处理
    boolean support(WarningSmsHandlerRequest request);

    //处理逻辑
    void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result);
}
复制代码

一个具体请求处理器实现-审核环节短信处理器


/**
 * 审核环节短信发送逻辑
 */
public class WarningAuditSmsHandler implements SmsHandler {
    @Override
    public boolean support(WarningSmsHandlerRequest request) {
        return request.getNextWarningState().equals(WarningStatusEnum.WAIT_AUDIT);
    }

    @Override
    public void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result) {
        //处理审核短信
        System.out.println("处理审核短信发送逻辑");
    }
}

复制代码

一个具体请求处理器实现-处置环节短信处理器


/**
 * 处置环节短信发送逻辑
 */
public class WarningHandleSmsHandler implements SmsHandler {

    @Override
    public boolean support(WarningSmsHandlerRequest request) {
        return request.getNextWarningState().equals(WarningStatusEnum.HANDLE);
    }

    @Override
    public void handleSms(WarningSmsHandlerRequest request, WarningSmsHandlerResult result) {
        //处理审核短信
        System.out.println("处理处置短信发送逻辑");
    }
}

复制代码

处理器写好了,怎么让他们一起串起来了? 一般的写法是每个处理器有一个设置下一个处器的方法(setNext),指定下次执行的处理器。 这种写法在有顺序要求的链路处理中比较常用,在以后修改或新增处理器都需要修改setNext方法。 在本次案例中,每个节点都会调用这个发送短信流程,每个处理器都有一个support方法,每次都会根据当前请求过滤出需要处理的处理器。

构造处理器调用链接口

public interface WarningSmsHandlerInvocation {

    WarningSmsHandlerResult invoke(WarningSmsHandlerRequest request);
}

复制代码

构造处理器调用链接口实现


@Component
@Setter
public class WarningSmsHandlerInvocationImpl implements WarningSmsHandlerInvocation {

    //通过spring注入所有SmsHandler类型的bean
    @Autowired
    private List<SmsHandler> smsHandlers;

    @Override
    public WarningSmsHandlerResult invoke(WarningSmsHandlerRequest request) {
        WarningSmsHandlerResult result = new WarningSmsHandlerResult();
        //依次调用所有匹配当前请求的处理器
        for (SmsHandler smsHandler : smsHandlers) {
            if (smsHandler.support(request)) {
                smsHandler.handleSms(request, result);
            }
        }
        return result;
    }
}


复制代码

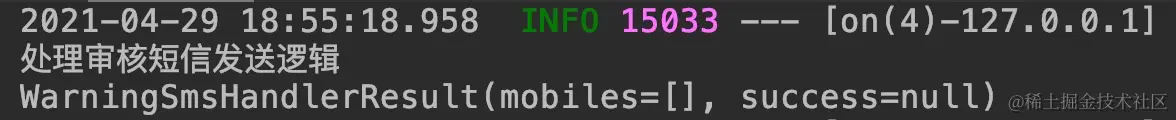

使用写好的处理链调用器进行测试

@Component
public class WarningSmsHandlerClient {

    @Autowired
    private WarningSmsHandlerInvocation invocation;

    public void testSmsSend() {

        WarningSmsHandlerRequest request = new WarningSmsHandlerRequest();
        request.setNextWarningState(WarningStatusEnum.WAIT_AUDIT);
        WarningSmsHandlerResult result = invocation.invoke(request);
        System.out.println(result);
    }
}
复制代码

如果需要新增一个处理器,则只要实现WarningAuditSmsHandler接口就可以了。



总结

通过使用责任链模式,可以降低业务代码的耦合度,提升整体的可扩展性和可维护性。

  • 每个具体处理器只要处理自己负责的业务,符合单一职责原则
  • 新增,修改,删除,都不会修改调用器的逻辑

以上全部内容,如果更好的设计欢迎交流探讨。
