四、-OpenGL-ES-GLSL图片倒置的翻转解决方案(6种)

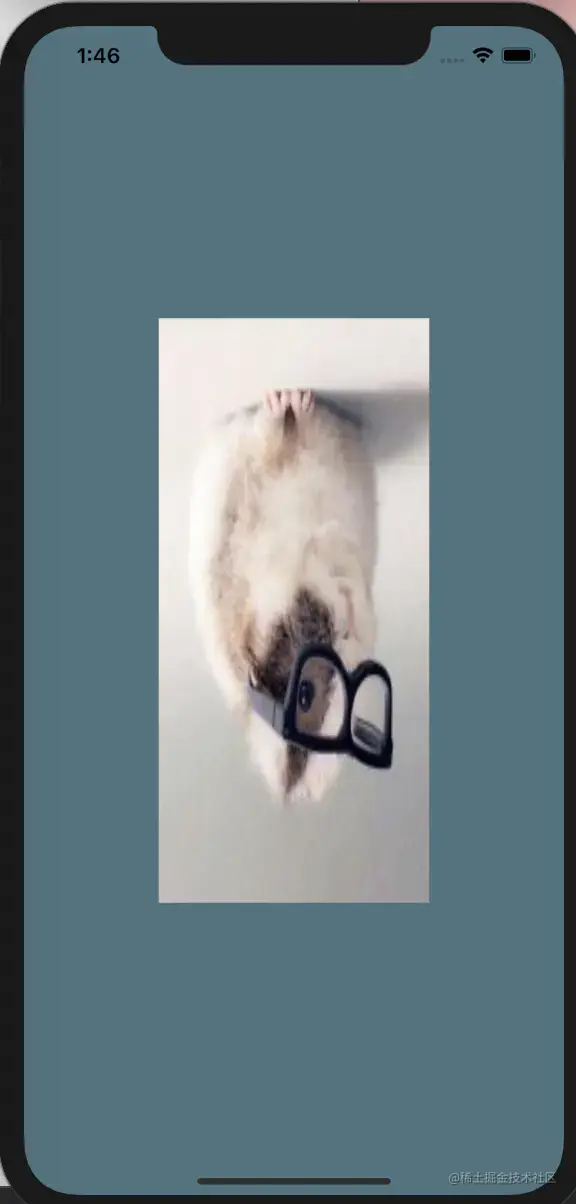

在OpenGL ES 案例04:GLSL加载图片案例中,我们发现加载的图片是倒置的,如下图所示

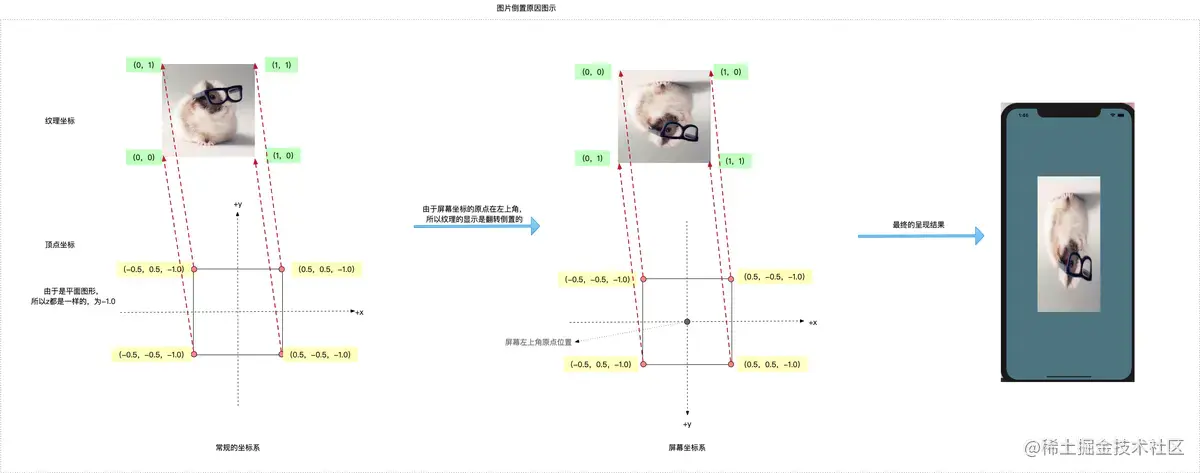

倒置的原因很简单,主要是由于纹理坐标的原点(0,0)是在左下角,而屏幕的坐标原点(0,0)是在左上角,形成倒置图形的过程如图所示


下面介绍几种纹理倒置的解决方案

方案一:图形顶点翻转180°,纹理保持原状

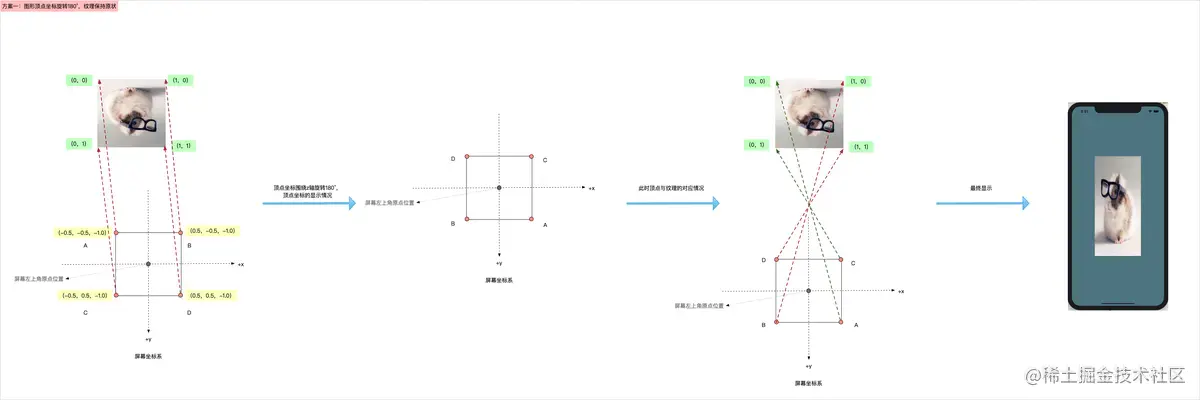

图形顶点利用旋转矩阵旋转180°,如图所示


  • 在自定义的顶点着色器中实现顶点数据的翻转180°,需要将顶点 * 旋转矩阵,得到新的顶点坐标,在赋值给内建变量gl_Position
attribute vec4 position;
attribute vec2 textCoordinate;
uniform mat4 rotateMatrix;
varying lowp vec2 varyTextCoord;

void main(){
    varyTextCoord = textCoordinate;

    vec4 vPos = position;
    vPos = vPos * rotateMatrix;

    gl_Position = vPos;
}

复制代码
  • 自定义方法:使用矩阵翻转图形顶点
- (void)rotateTextureImage{
    //注意,想要获取shader里面的变量,这里记得要在glLinkProgram后面,后面,后面!
       //1\. rotate等于shaderv.vsh中的uniform属性,rotateMatrix

    GLuint rotate = glGetUniformLocation(self.myPrograme, "rotateMatrix");

    //2.获取渲旋转的弧度
    float radius = 180 * 3.14159f / 180.0f;
    //3.求得弧度对于的sin\cos值
    float s = sin(radius);
    float c = cos(radius);

    //4.因为在3D课程中用的是横向量,在OpenGL ES用的是列向量
    /*
     参考Z轴旋转矩阵
     */
    GLfloat zRotation[16] = {
        c, -s, 0, 0,
        s, c, 0, 0,
        0, 0, 1, 0,
        0, 0, 0, 1,
    };

    //5.设置旋转矩阵
    /*
     glUniformMatrix4fv (GLint location, GLsizei count, GLboolean transpose, const GLfloat* value)
     location : 对于shader 中的ID
     count : 个数
     transpose : 转置
     value : 指针
     */
    glUniformMatrix4fv(rotate, 1, GL_FALSE, zRotation);

}

复制代码
  • renderLayer函数中的设置纹理采样器之后调用[self rotateTextureImage];

问题 其实在上述步骤之后翻转的图片虽然翻转了,但是并不是我们期望的结果,所以,还需要再次进行翻转,即围绕x轴进行翻转,在上面代码的基础上增加以下代码

  • shaderv.vsh中增加一个翻转矩阵uniform mat4 scaleMatrix;
  • 修改main中矩阵相乘为vPos = vPos * rotateMatrix * scaleMatrix;

shaderv.vsh完整源码如下

attribute vec4 position;
attribute vec2 textCoordinate;
uniform mat4 rotateMatrix;
uniform mat4 scaleMatrix;
varying lowp vec2 varyTextCoord;

void main(){
    varyTextCoord = textCoordinate;

    vec4 vPos = position;
    vPos = vPos * rotateMatrix * scaleMatrix;

    gl_Position = vPos;

}

复制代码
  • view中的rotateTextureImage函数中
    • 拿到着色器中scaleMatrix的入口
    • 在zRotation矩阵数组后新增一个翻转矩阵
    • 再设置一个翻转矩阵 rotateTextureImage完整代码如下
- (void)rotateTextureImage{
    //注意,想要获取shader里面的变量,这里记得要在glLinkProgram后面,后面,后面!
       //1\. rotate等于shaderv.vsh中的uniform属性,rotateMatrix

    GLuint rotate = glGetUniformLocation(self.myPrograme, "rotateMatrix");
    GLuint scale = glGetUniformLocation(self.myPrograme, "scaleMatrix");

    //2.获取渲旋转的弧度
    float radius = 180 * 3.14159f / 180.0f;
    //3.求得弧度对于的sin\cos值
    float s = sin(radius);
    float c = cos(radius);

    //4.因为在3D课程中用的是横向量,在OpenGL ES用的是列向量
    /*
     参考Z轴旋转矩阵
     */
    GLfloat zRotation[16] = {
        c, -s, 0, 0,
        s, c, 0, 0,
        0, 0, 1, 0,
        0, 0, 0, 1,
    };

    GLfloat scaleMartix[16] = {
        -1, 0, 0, 0,
        0, 1, 0, 0,
        0, 0, 1, 0,
        0, 0, 0, 1,
    };
//5.设置旋转矩阵
    /*
     glUniformMatrix4fv (GLint location, GLsizei count, GLboolean transpose, const GLfloat* value)
     location : 对于shader 中的ID
     count : 个数
     transpose : 转置
     value : 指针
     */
    glUniformMatrix4fv(rotate, 1, GL_FALSE, zRotation);
    glUniformMatrix4fv(scale, 1, GL_FALSE, scaleMartix);

}

复制代码

方案二:解压图片时,将图片源文件翻转

在加载纹理setupTexture函数的第六步 使用默认方法绘制后,及context绘制的图片进行翻转,主要代码如下

    //围绕x、y平移
    CGContextTranslateCTM(spriteContext, rect.origin.x, rect.origin.y);
    //围绕y平移
    CGContextTranslateCTM(spriteContext, 0, rect.size.height);
    //x⽅向不变 y⽅向沿着画布⾃己的 坐标系对应的y轴渲染
    CGContextScaleCTM(spriteContext, 1.0, -1.0);//翻转
    //相对于画布,在自己的坐标系上画图
    CGContextTranslateCTM(spriteContext, -rect.origin.x, -rect.origin.y);
    CGContextDrawImage(spriteContext, rect, spriteImage);

复制代码

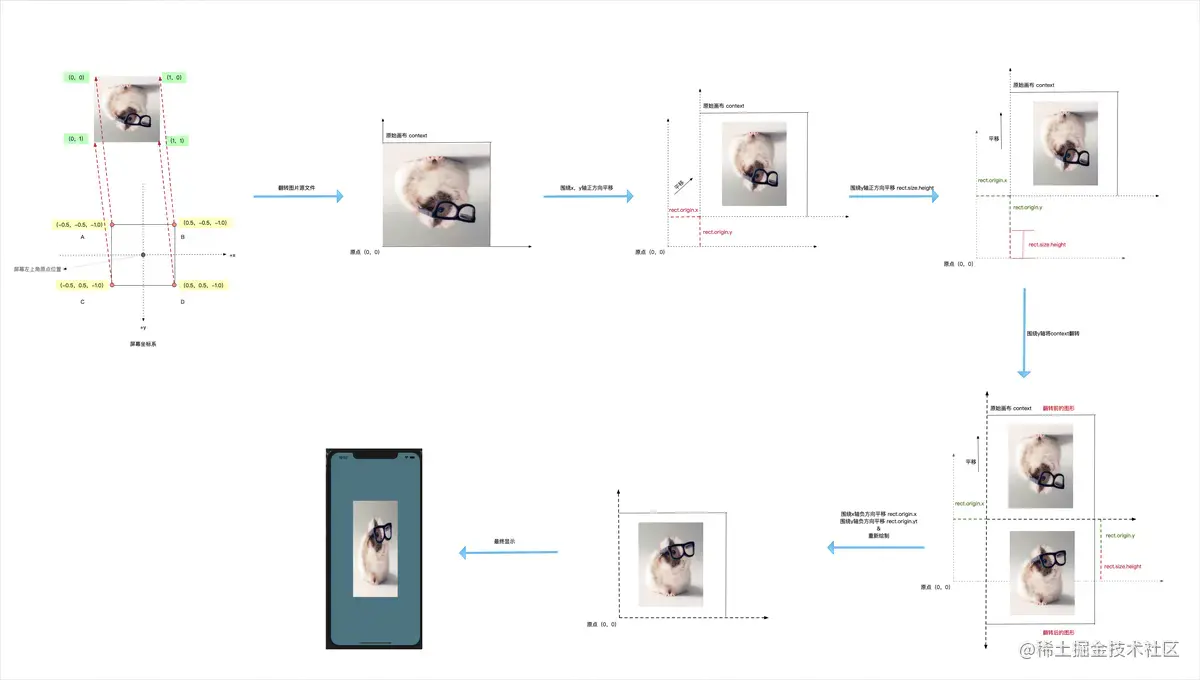

翻转过程图示如下


针对上面的这部分代码,其实可以简化成

    CGContextTranslateCTM(spriteContext, 0, rect.size.height);
    //x⽅向不变 y⽅向沿着画布⾃己的 坐标系对应的y轴渲染
    CGContextScaleCTM(spriteContext, 1.0, -1.0);//翻转
    CGContextDrawImage(spriteContext, rect, spriteImage);

复制代码

简化后的翻转图示如下


方案三:修改片元着色器,纹理坐标围绕y轴翻转

shaderf.fsh中的gl_FragColor = texture2D(colorMap, varyTextCoord);改为gl_FragColor = texture2D(colorMap, vec2(varyTextCoord.x,1.0-varyTextCoord.y));,将纹理坐标围绕y轴翻转

如下图所示


varying lowp vec2 varyTextCoord;
uniform sampler2D colorMap;

void main()
{
    //gl_FragColor = texture2D(colorMap, varyTextCoord);
    gl_FragColor = texture2D(colorMap, vec2(varyTextCoord.x,1.0-varyTextCoord.y));
}

复制代码

方案四:修改顶点着色器,纹理坐标围绕y轴翻转

shaderv.vsh中的varyTextCoord = textCoordinate;改为varyTextCoord = vec2(textCoordinate.x,1.0-textCoordinate.y);,将纹理坐标围绕y轴翻转,其实方案四与方案三是一个原理,只是在不同的着色器中修改纹理坐标

attribute vec4 position;
attribute vec2 textCoordinate;
varying lowp vec2 varyTextCoord;

void main()
{
    //varyTextCoord = textCoordinate;
    varyTextCoord = vec2(textCoordinate.x,1.0-textCoordinate.y);
    gl_Position = position;
}

复制代码

方案五:直接修改顶点数组中的纹理坐标

原理同3、4一致,只是直接在顶点数组中修改源数据

  • 原顶点数据数组
GLfloat attrArr[] =    {        0.5f, -0.5f, -1.0f,     1.0f, 0.0f,        -0.5f, 0.5f, -1.0f,     0.0f, 1.0f,        -0.5f, -0.5f, -1.0f,    0.0f, 0.0f,        0.5f, 0.5f, -1.0f,      1.0f, 1.0f,        -0.5f, 0.5f, -1.0f,     0.0f, 1.0f,        0.5f, -0.5f, -1.0f,     1.0f, 0.0f,    };
复制代码
  • 修改后的顶点数组
 GLfloat attrArr[] =    {        0.5f, -0.5f, -1.0f,     1.0f, 1.0f,        -0.5f, 0.5f, -1.0f,     0.0f, 0.0f,        -0.5f, -0.5f, -1.0f,    0.0f, 1.0f,        0.5f, 0.5f, -1.0f,      1.0f, 0.0f,        -0.5f, 0.5f, -1.0f,     0.0f, 0.0f,        0.5f, -0.5f, -1.0f,     1.0f, 1.0f,    };
复制代码

方案六:直接翻转顶点着色器中的顶点

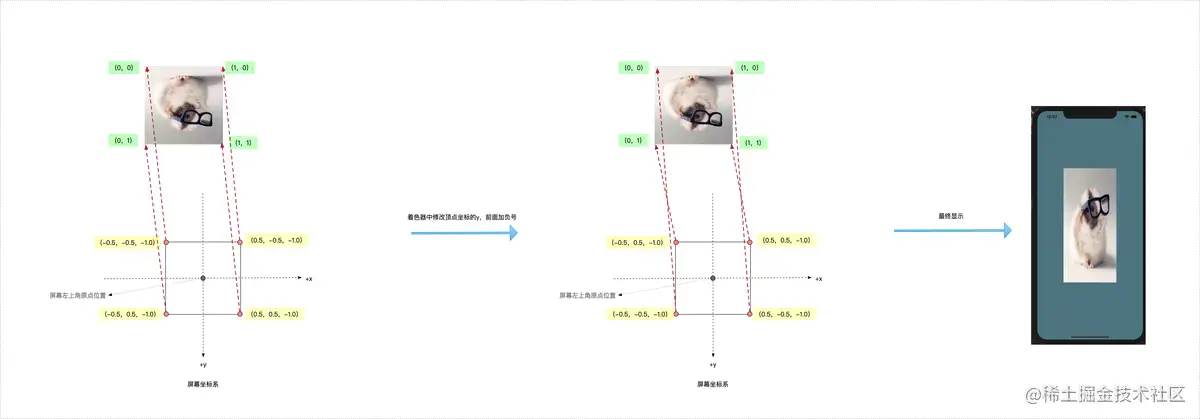

在翻转顶点时,就不是直接对Y值用1去减,因为顶点的取值范围是[-1 1] ,所以我们直接加上负号做翻转即可 原理如图所示


attribute vec4 position;attribute vec2 textCoordinate;varying lowp vec2 varyTextCoord;void main(){    varyTextCoord = textCoordinate;    gl_Position = vec4(position.x, -position.y, position.z, 1);}
复制代码

总结

根据本文提及的6个方案,可以简单归纳为以下三种倒置翻转的思路

  • 翻转纹理坐标(可以在顶点着色器、片元着色器,甚至顶点数组中修改):方案三、方案四、方案五
  • 翻转顶点坐标(通过矩阵旋转,或者定点着色器中修改顶点坐标):方案一、方案六
  • 图片源文件翻转(其实也是通过将context通过矩阵变换进行翻转):方案二

完整的代码见github - 10_GLSL_01_倒置翻转策略_OC
