Opencv——几何空间变换(仿射变换和投影变换)

812 阅读7分钟

几何空间变换

【1】几何变换(空间变换)简述

图像的几何变换,又称空间变换,是图形处理的一个方面,是各种图形处理算法的基础。它将一幅图像中的坐标位置映射到另一幅图像中的新坐标位置,其实质是改变像素的空间位置,估算新空间位置上的像素值。
几何变换算法一般包括空间变换运算和插值算法。
集中常见的变换

【2】变换矩阵知识简述

齐次坐标的概念

图像一般是二维的,坐标形式为(x,y)。
这里我们将其扩展为3维形式的齐次坐标。形式如下:
坐标形式
第三个参数是尺度参数,控制尺度缩放。(1的时候表示尺度不变)
齐次坐标使用n+1维,来表示n维的坐标。它的优点如下所示:

●统一坐标的加法运算和乘法运算, 运算时提高效率。
●表示无穷远的点。 当z=0的时候,表示无穷远的点。
( x,y,z) ----->( x/z, y/z) ;齐次坐标和二维坐标的换算
如,(2,2,1),(4,4,2 )表示同样的点。

几何运算矩阵

运算矩阵
最左边是变换后的齐次坐标,中间的是原图点的其次坐标,最右边是变换矩阵,有9个参数,分为4个子矩阵,每个子矩阵具有特殊意义。
T1:比例、旋转、对称、错切
T2:平移
T3:投影
T4:整体缩放(通常我们通过T1实现缩放,所以这里通常为1)
所谓的仿射变换其实就是通过T1、T2进行变换。
所谓的投影变换就是在仿射变换上多用到了T3。
这里我们忽略T4。

【3】图像的仿射变换

为了能够直观地了解参数对于变换的各种影响,我编写了一个程序,通过滑动条来控制参数,同时显示参数改变后的图像。
这里的参数我都是设的正的,你把滑动条从正最大移到0就相当于是逆操作了。
代码如下:

#include <opencv2/opencv.hpp>
#include <iostream>
#include "windows.h"
#include <stdio.h>
#define WINDOW_NAME "【程序窗口】"			//为窗口标题定义的宏

using namespace cv;
using namespace std;

//*--------------------------【全局变量声明】-------------------------------------*/

//*--------------------------【T1】-------------------------------------*/
int g_nValueA = 100;
int g_nValueB = 0;
int g_nValueC = 0;
int g_nValueD = 100;
//*--------------------------【T2】-------------------------------------*/
int g_nValueL = 50;
int g_nValueM = 50;
//*--------------------------【T3】-------------------------------------*/
int g_nValueP = 0;
int g_nValueQ = 0;
//*--------------------------【T4】-------------------------------------*/
int I_max = 400;
int g_nValueS = 100;
int theta = 0;
int change_switch = 0;
int center_x = I_max / 2;
int center_y = I_max / 2;
Mat g_srcImage,g_dstImage;

void on_change(int, void*);	//回调函数

int main()
{
	SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), FOREGROUND_INTENSITY | FOREGROUND_GREEN);		//字体为绿色
	//原图,仿射变换后的图,旋转变换后的图
	g_srcImage = Mat::zeros(I_max, I_max, CV_8UC1);
	g_dstImage = Mat::zeros(I_max, I_max, CV_8UC1);
	for (int i = I_max/2;i < I_max/2+50;i++)	//行循环
	{
		for (int j = I_max / 2;j < I_max / 2 + 50;j++)	//列循环
		{
			//-------【开始处理每个像素】---------------
			g_srcImage.at<uchar>(i, j) = 255;
			//-------【处理结束】---------------
		}
	}
	namedWindow(WINDOW_NAME, WINDOW_NORMAL);//WINDOW_NORMAL允许用户自由伸缩窗口
	imshow("原图", g_srcImage);
	//【4】创建滑动条来控制阈值
	createTrackbar("a", WINDOW_NAME, &g_nValueA,150, on_change);
	createTrackbar("b", WINDOW_NAME, &g_nValueB, 150, on_change);
	createTrackbar("c", WINDOW_NAME, &g_nValueC, 150, on_change);
	createTrackbar("d", WINDOW_NAME, &g_nValueD, 150, on_change);

	createTrackbar("l", WINDOW_NAME, &g_nValueL, 150, on_change);
	createTrackbar("m", WINDOW_NAME, &g_nValueM, 150, on_change);

	createTrackbar("p", WINDOW_NAME, &g_nValueP, 150, on_change);
	createTrackbar("q", WINDOW_NAME, &g_nValueQ, 150, on_change);

	createTrackbar("s", WINDOW_NAME, &g_nValueS, 150, on_change);
	createTrackbar("角度", WINDOW_NAME, &theta, 360, on_change);
	createTrackbar("switch", WINDOW_NAME, &change_switch, 1, on_change);
	on_change(0,0);	//初始化回调函数
	//【7】轮询等待用户按键,如果ESC键按下则退出程序
	while (1)
	{
		if (waitKey(10) == 27) break;		//按下Esc 退出
	}
	return 0;

}
//*--------------------------【on_Threshold 函数】-------------------------------------*/
void on_change(int, void*)
{
	g_dstImage = Mat::zeros(I_max, I_max, CV_8UC1);
	float a = g_nValueA * 0.01;
	float b = g_nValueB * 0.01;
	float c = g_nValueC * 0.01;
	float d = g_nValueD * 0.01;
	int l = g_nValueL;
	int m = g_nValueM;
	float p = g_nValueP * 0.0005;
	float q = g_nValueQ * 0.0005;
	float s = g_nValueS * 0.01;
	int x_change, y_change;
	//将参数进行处理
	//计算坐标
	if (change_switch == 0)
	{
		for (int x = I_max / 2;x < I_max / 2 + 50;x++)	//行循环
		{
			for (int y = I_max / 2;y < I_max / 2 + 50;y++)	//列循环
			{
				x_change = (a * x + c * y + l) / (p * x + q * y + 1);
				y_change = (b * x + d * y + m) / (p * x + q * y + 1);
				//限幅
				if (x_change >= I_max) x_change = I_max - 1;
				else if (x_change <= 0) x_change = 0;
				else
				{

				}
				if (y_change >= I_max) y_change = I_max - 1;
				else if (y_change <= 0) y_change = 0;
				else
				{

				}
				g_dstImage.at<uchar>(x_change, y_change) = 255;
			}
		}
	}
	else
	{
		 a = cos(theta);
		 b = sin(theta);
		 c = -1 * sin(theta);
		 d = cos(theta);
		 for (int x = I_max / 2;x < I_max / 2 + 50;x++)	//行循环
		 {
			 for (int y = I_max / 2;y < I_max / 2 + 50;y++)	//列循环
			 {
				 x_change = (x - center_x) * cos(theta) - (y - center_y) * sin(theta) + center_x;
				 y_change = (x - center_x) * sin(theta) + (y - center_y) * cos(theta)+ center_y;
				 //限幅
				 if (x_change >= I_max) x_change = I_max - 1;
				 else if (x_change <= 0) x_change = 0;
				 else
				 {

				 }
				 if (y_change >= I_max) y_change = I_max - 1;
				 else if (y_change <= 0) y_change = 0;
				 else
				 {

				 }
				 g_dstImage.at<uchar>(x_change, y_change) = 255;
			 }
		 }
	}
	//更新效果图
	imshow("效果图", g_dstImage);
}

原图如下:
原图
接下来看具体变换:

1、平移变换

平移变换
效果展示:
平移

2、比例缩放

比例缩放
比例缩放
效果展示:
缩放

3、旋转

在这里插入图片描述
在这里插入图片描述
这里的旋转是以原点为中心点的,当我们以(center_x,center_y)为中点,则需要修改公式为:

X’=(X-center_x)*cos(theta)-(Y-center_y)*sin(theta) + center_x;
Y’=(X-center_x)*sin(theta)+(Y-center_y)*cos(theta) +center_y ;

效果展示:
旋转

4、对称变换(不做展示)

1、关于X轴变换

1

2、关于Y轴变换

2

3、关于直线Y=X变换

3

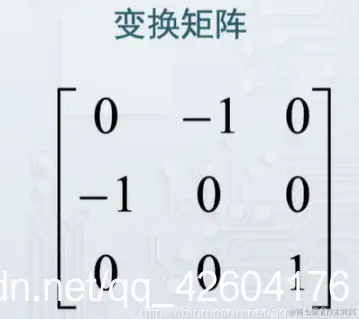

4、关于直线Y=-X变换

4

5、错切变换

1
2
效果展示:
错切

6、复合变换

复合变换

【4】图像的投影变换

投影变换
点共线特性:原本是一条直线,变换后还是一条直线
变换
效果展示:
投影变换

【5】应用

矫正图像
由原理可知,变换的本质就是通过对应点组的坐标来求解方程。一个变换是否理想,在公式不做调整的情况下就要看对应点的选择。
这里我们一般选择图像的特征点。这些知识会在以后展开讲,哲理不做过多扩展。(像上面的二维码变换,我们选取的特征点考虑那三个定位点,当然还要再找一个特征点。以后掌握了这方面知识再补充。)

【6】Opencv自带的变换函数:

Opencv中仿射变换的函数:warpAffine()函数

公式依据:
公式依据

C++: void warpAffine (InputArray src, OutputArray dst, InputArray M, Size
dsize, int flags=INTER_LINEAR,intborderMode=BORDER_CONSTANT, const
Scalar& borderValue=Scalar() )
第一个参数,InputArray 类型的src,输入图像,即源图像,填Mat类的对
象即可。
第二个参数,OutputArray 类型的dst, 函数调用后的运算结果存在这里,
需和源图片有一样的尺寸和类型。
第三个参数,InputArray 类型的M,2x3 的变换矩阵。
第四个参数,Size 类型的dsize,表示输出图像的尺寸。
第五个参数,int 类型的flags, 插值方法的标识符。此参数有默认值
INTER_ LINEAR(线性插值),可选的插值方式如下图所示。
在这里插入图片描述
第六个参数,int类型的borderMode,边界像素模式,默认值为
BORDER CONSTANT。
第七个参数,const Scalar&类型的borderValue, 在恒定的边界情况下取的
值,默认值为Scalar(), 即0。

Opencv中计算二维旋转变换矩阵: getRotationMatrix2D()函数

C++: Mat getRotationMatrix2D (Point2fcenter, double angle, double scale)
第一个参数,Point2f 类型的center,表示源图像的旋转中心。
第二个参数,double类型的angle,旋转角度。角度为正值表示向逆时针旋转(坐标原点是左上角)。
第三个参数,double 类型的scale,缩放系数。
计算公式

int main()
{
	SetConsoleTextAttribute(GetStdHandle(STD_OUTPUT_HANDLE), FOREGROUND_INTENSITY | FOREGROUND_GREEN);		//字体为绿色
	//【1】参数准备
	//定义两组点,代表两个三角形
	Point2f srcTriangle[3];
	Point2f dstTriangle[3];
	//定义Mat变量(变换矩阵)
	Mat rotMat(2, 3, CV_32FC1);	//CV_32FC1代表多少?
	Mat warpMat(2, 3, CV_32FC1);	//CV_32FC1代表多少?
	Mat srcImage, dstImage_warp, dstImage_warp_roate;
	//原图,仿射变换后的图,旋转变换后的图
	srcImage = imread("D:\\opencv_picture_test\\形态学操作\\黑白.jpg");
	//判断图像是否加载成功
	if (srcImage.empty())
	{
		cout << "图像加载失败!" << endl;
		return -1;
	}
	else
		cout << "图像加载成功!" << endl << endl;
	dstImage_warp = Mat::zeros(srcImage.rows, srcImage.cols, srcImage.type());		//转换图和原图像类型一样大小一样
	//【2】利用三组对应点来计算参数
	srcTriangle[0] = Point2f(0, 0);		//这些选择自己决定
	srcTriangle[1] = Point2f(0, 0);
	srcTriangle[2] = Point2f(0, 0);
	dstTriangle[0] = Point2f(0, 0);
	dstTriangle[1] = Point2f(0, 0);
	dstTriangle[2] = Point2f(0, 0);
	//【3】求得仿射变换参数
	warpMat = getAffineTransform(srcTriangle, dstTriangle);		//利用对应点求得6个参数
	//【4】对原图进行仿射变换
	warpAffine(srcImage,dstImage_warp,warpMat,dstImage_warp.size());
	//【5】获取旋转信息
	Point center = Point(dstImage_warp.cols / 2, dstImage_warp.rows / 2);	//中心点
	double angle = -30.0;			//顺时针30度
	double scale =0.8;
	//【6】通过上面的旋转细节信息求得旋转矩阵
	rotMat = getRotationMatrix2D(center, angle,scale);
	//【7】对缩放后的图像进行旋转
	warpAffine(dstImage_warp,dstImage_warp_roate, rotMat,dstImage_warp.size());
	//【8】显示结果
	namedWindow("原图像", WINDOW_NORMAL);     //定义窗口显示属性
	imshow("原图像", srcImage);
	namedWindow("缩放图", WINDOW_NORMAL);     //定义窗口显示属性
	imshow("缩放图", dstImage_warp);
	namedWindow("缩放旋转图", WINDOW_NORMAL);     //定义窗口显示属性
	imshow("缩放旋转图", dstImage_warp_roate);
	//创建三个窗口
	waitKey(0);
	return 0;
}

效果:
效果
PPT是盗用的我们李竹老师的,嘿嘿。
