帧率是什么
FPS是图像领域中的定义，是指画面每秒传输帧数，通俗来讲就是指动画或视频的画面数
帧率的影响是什么
我们用华为解读的《软件绿色联盟应用体验标准3.0》原话来解释：应用界面的刷新帧率，尤其是滑动时，如果帧率较低，会带来卡顿的感觉，所以保持一个相对较高的帧率会带来更流畅的体验。还有刷新频率越低，图像闪烁和抖动的就越厉害，眼睛疲劳得就越快。
那么影响帧率的是什么呢
现在的Android旗舰机都做到了120HzZ的刷新率，但实际上，我们需要这么高的刷新率吗？其实我们对帧率的要求，不同的场景要求不太一样，电影做到24Hz就可以正常观看了，游戏的话需要最低30Hz，想要流畅的感觉就需要>60Hz，这也是为啥王者荣耀要达到60Hz左右才不会卡顿的原因。那么反过来再想，到底是什么在影响帧率呢？
- 显卡，FPS越高则需要的显卡能力越高
- 分辨率，分辨率越低，越容易做到高帧率
有个公式，提供了帧率的计算方法：显卡的处理能力= 分辨率×帧率，举个例子：分辨率是1024×768 帧率是24帧/秒，那么需要： 1024×768×24=18874368 一千八百八十七万个像素量/秒 的显卡处理能力，想达到50HZ 就需要三千九百万的像素处理能力。
帧率多少属于正常呢
软件绿色联盟应用体验标准3.0 -性能标准中提到如下标准：
- 普通应用的帧率应≥55fps
- 游戏类、地图类和视频类的帧率应≥25fps
游戏类不是达到60Hz才感觉流畅吗，看到绿色联盟对游戏要求倒是很低，哈哈。
如何监控Android手机的帧率呢？
既然保持高帧率对用户体验如此重要，那么我们如何实时监控手机的帧率呢？一种最简单的方式就是手机里面的开发者模式中，打开HWHI呈现模式分析，选择屏幕条形图，或者adb shell输出都行。详细介绍在这里：
使用 GPU 渲染模式分析工具进行分析
但这好像也不是我们这次关心的重点，我们更想从代码的角度来分析，那么如何实现呢？答案就是Choreographer，谷歌在 Android API 16 中提供了这个类，它会在每一帧绘制之前通过FrameCallBack 接口的方式回调doFrame方法，且提供了当前帧开始绘制的时间(单位：纳秒)，代码如下：
/**
* Implement this interface to receive a callback when a new display frame is
* being rendered. The callback is invoked on the {@link Looper} thread to
* which the {@link Choreographer} is attached.
*/
public interface FrameCallback {
/**
* Called when a new display frame is being rendered.
* <p>
* This method provides the time in nanoseconds when the frame started being rendered.
* The frame time provides a stable time base for synchronizing animations
* and drawing. It should be used instead of {@link SystemClock#uptimeMillis()}
* or {@link System#nanoTime()} for animations and drawing in the UI. Using the frame
* time helps to reduce inter-frame jitter because the frame time is fixed at the time
* the frame was scheduled to start, regardless of when the animations or drawing
* callback actually runs. All callbacks that run as part of rendering a frame will
* observe the same frame time so using the frame time also helps to synchronize effects
* that are performed by different callbacks.
* </p><p>
* Please note that the framework already takes care to process animations and
* drawing using the frame time as a stable time base. Most applications should
* not need to use the frame time information directly.
* </p>
*
* @param frameTimeNanos The time in nanoseconds when the frame started being rendered,
* in the {@link System#nanoTime()} timebase. Divide this value by {@code 1000000}
* to convert it to the {@link SystemClock#uptimeMillis()} time base.
*/
public void doFrame(long frameTimeNanos);
}
通过注释就发现，确实如上描述的那样。我们再深挖一下，到底是什么动力促使有了doFrame的回调呢？然后再想一想如何计算出帧率。
Choreographer背后的动力
这就需要了解Android的渲染原理，Android的渲染也是经过Google长期的迭代，不断优化更新，其实整个渲染过程很复杂，需要很多框架的支持，我们知道的的底层库如：Skia或者OpenGL，Flutter就使用了Skia绘制，但它是2D的，且使用的是CPU，OpenGL可以绘制3D，且使用的是GPU，而最终呈现图形的是Surface。所有的元素都在 Surface 这张画纸上进行绘制和渲染，每个窗口Window都会关联一个 Surface，WindowManager 则负责管理这些Window窗口，并且把它们的数据传递给 SurfaceFlinger，SurfaceFlinger 接受缓冲区，对它们进行合成，然后发送到屏幕。
WindowManager 为 SurfaceFlinger 提供缓冲区和窗口元数据，而 SurfaceFlinger通过硬件合成器 Hardware Composer 合成并输出到显示屏，Surface会被绘制很多层，所以就是上面提到的缓冲区，在 Android 4.1 之前使用的是双缓冲机制；在 Android 4.1 之后，使用的是三缓冲机制。
然而这还没完，Google 在 2012 年的 I/O 大会上宣布了 Project Butter 黄油计划，并且在 Android 4.1 中正式开启了这个机制，也就是VSYNC 信号，这是个什么东西呢？先来看一张图，你会发现一次屏幕的绘制，需要经过CPU计算，然后GPU，最后Display，VSYNC 像是一个队列（生产者消费者模型），一个个随着时间累加，一个个又立刻输出后被消费，我们知道最终的Buffer数据是通过SurfaceFlinger输出到显示屏的，而VSYNC在这期间起到的作用其实就是有序规划渲染流程，降低延时，而我们还知道一个VSYNC的时间间隔是16ms，超过16就会导致页面绘制停留在上一帧画面，从而感觉像是掉帧
为什么要16ms呢？这来源一个计算公式：
1000ms/60fps 约等于 16ms/1fps，而Choreographer的doFrame方法正常情况下就是16ms一次回调。且它的动力就是来源于这个VSYNC信号。
怎么通过Choreographer计算帧率
由于doFrame方法正常是16ms被调一次，那么我们就可以顺着这个特点来做个计算，看段代码来梳理下整个思路：
//记录上次的帧时间
private long mLastFrameTime;
Choreographer.getInstance().postFrameCallback(new Choreographer.FrameCallback() {
@Override
public void doFrame(long frameTimeNanos) {
//每500毫秒重新赋值一次最新的帧时间
if (mLastFrameTime == 0) {
mLastFrameTime = frameTimeNanos;
}
//本次帧开始时间减去上次的时间除以100万，得到毫秒的差值
float diff = (frameTimeNanos - mLastFrameTime) / 1000000.0f;
//这里是500毫秒输出一次帧率
if (diff > 500) {
double fps = (((double) (mFrameCount * 1000L)) / diff);
mFrameCount = 0;
mLastFrameTime = 0;
Log.d("doFrame", "doFrame: " + fps);
} else {
++mFrameCount;
}
//注册监听下一次 vsync信号
Choreographer.getInstance().postFrameCallback(this);
}
});
为什么要按500毫秒计算呢？其实也可以用一秒来算哈，你自己决定，总之doFrame方法，如果在一秒内被回调60次左右，那就基本正常哦。好了知道了如何用代码测算帧率，那么我们就来开始分析，Matrix的帧率检测代码。看看他都做了哪些。
Matrix 帧率检测代码分析
帧率检测的代码肯定是在trace canary中，首先来看下整体目录，我们发现了ITracer抽象
分包有，AnrTracer、EvilMethodTracer、FrameTracer、StartupTracer四个，看名字应该就能判断出FrameTracer肯定和帧率相关，于是我们打开FrameTracer，并检索fps字段，发现如下代码：
FrameTracer类中的私有类FrameCollectItem
private class FrameCollectItem {
long sumFrameCost;
int sumFrame = 0;
void report() {
// 这里计算帧率，1000.f * sumFrame / sumFrameCost 公式和我们之前的
// double fps = (((double) (mFrameCount * 1000L)) / diff) 是不是有异曲同工之处？
// sumFrameCost应该是动态的时间差常量，可以是500毫秒也可以是1秒。
float fps = Math.min(60.f, 1000.f * sumFrame / sumFrameCost);
MatrixLog.i(TAG, "[report] FPS:%s %s", fps, toString());
try {
//这里就是生成Json报告，就不看了。
TracePlugin plugin = Matrix.with().getPluginByClass(TracePlugin.class);
if (null == plugin) {
return;
}
JSONObject dropLevelObject = new JSONObject();
dropLevelObject.put(DropStatus.DROPPED_FROZEN.name(), dropLevel[DropStatus.DROPPED_FROZEN.index]);
dropLevelObject.put(DropStatus.DROPPED_HIGH.name(), dropLevel[DropStatus.DROPPED_HIGH.index]);
dropLevelObject.put(DropStatus.DROPPED_MIDDLE.name(), dropLevel[DropStatus.DROPPED_MIDDLE.index]);
dropLevelObject.put(DropStatus.DROPPED_NORMAL.name(), dropLevel[DropStatus.DROPPED_NORMAL.index]);
dropLevelObject.put(DropStatus.DROPPED_BEST.name(), dropLevel[DropStatus.DROPPED_BEST.index]);
JSONObject dropSumObject = new JSONObject();
dropSumObject.put(DropStatus.DROPPED_FROZEN.name(), dropSum[DropStatus.DROPPED_FROZEN.index]);
dropSumObject.put(DropStatus.DROPPED_HIGH.name(), dropSum[DropStatus.DROPPED_HIGH.index]);
dropSumObject.put(DropStatus.DROPPED_MIDDLE.name(), dropSum[DropStatus.DROPPED_MIDDLE.index]);
dropSumObject.put(DropStatus.DROPPED_NORMAL.name(), dropSum[DropStatus.DROPPED_NORMAL.index]);
dropSumObject.put(DropStatus.DROPPED_BEST.name(), dropSum[DropStatus.DROPPED_BEST.index]);
JSONObject resultObject = new JSONObject();
resultObject = DeviceUtil.getDeviceInfo(resultObject, plugin.getApplication());
resultObject.put(SharePluginInfo.ISSUE_SCENE, visibleScene);
resultObject.put(SharePluginInfo.ISSUE_DROP_LEVEL, dropLevelObject);
resultObject.put(SharePluginInfo.ISSUE_DROP_SUM, dropSumObject);
resultObject.put(SharePluginInfo.ISSUE_FPS, fps);
Issue issue = new Issue();
issue.setTag(SharePluginInfo.TAG_PLUGIN_FPS);
issue.setContent(resultObject);
plugin.onDetectIssue(issue);
} catch (JSONException e) {
MatrixLog.e(TAG, "json error", e);
} finally {
sumFrame = 0;
sumDroppedFrames = 0;
sumFrameCost = 0;
}
}
}
我跟着这段代码，找一下sumFrame被调用的地方，看看都做了什么，下面可以快速看，因为没有具体代码，原因是我们已经知道了可以通过Choreographer.FrameCallback来注册监听，为了快速验证Matrix Trace 帧率的实现方案，我们跳过细节，直接找到核心逻辑再贴代码。

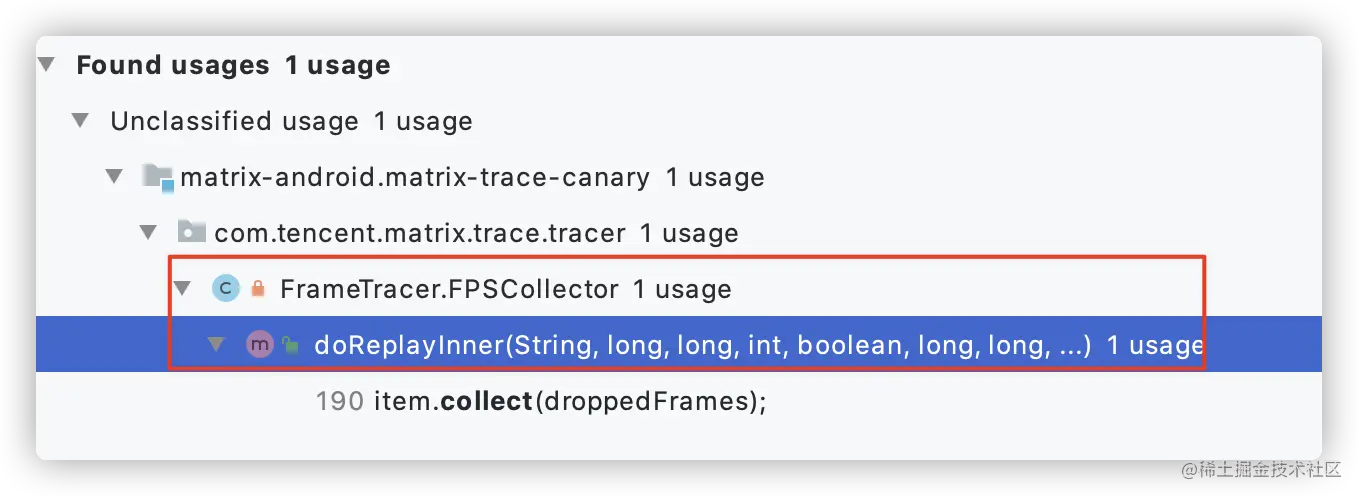

找到了一个函数collect，做了++操作，再往上找发现，FrameTracer又一个内部类FPSCollector

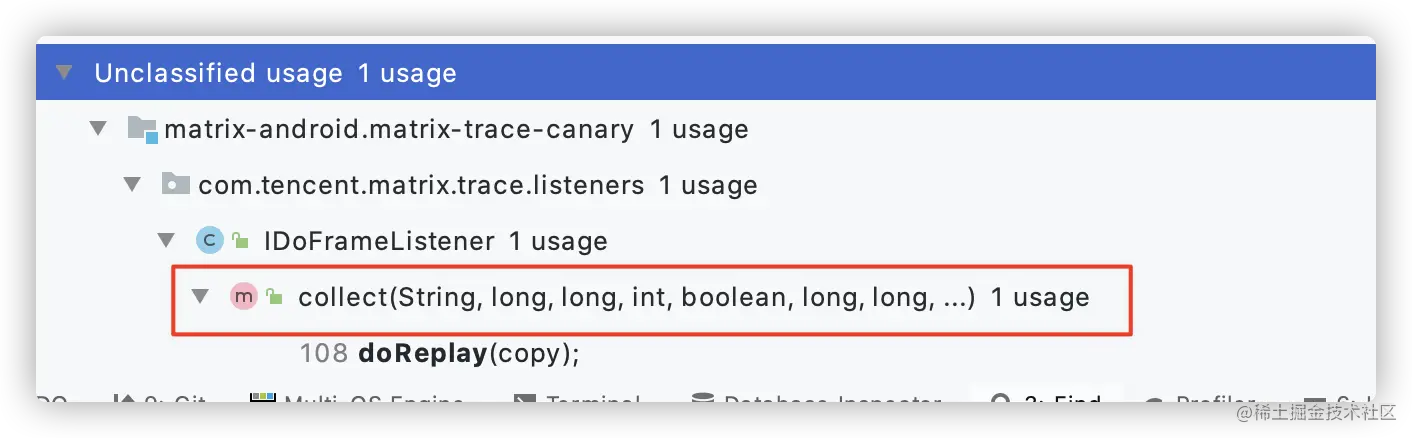

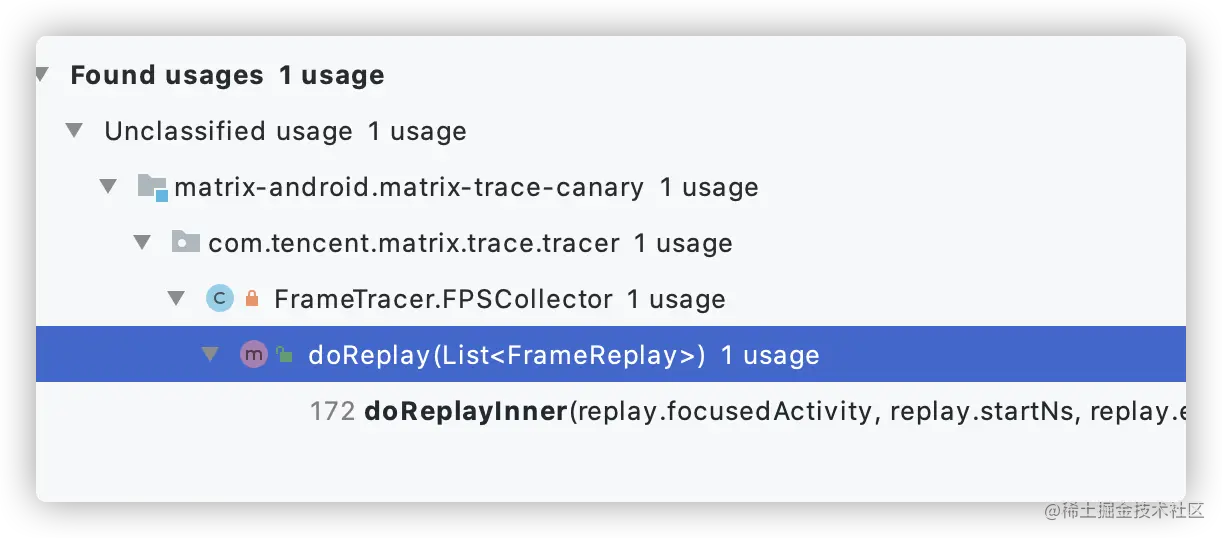

再往上，发现doReplay方法调用了doReplayInner

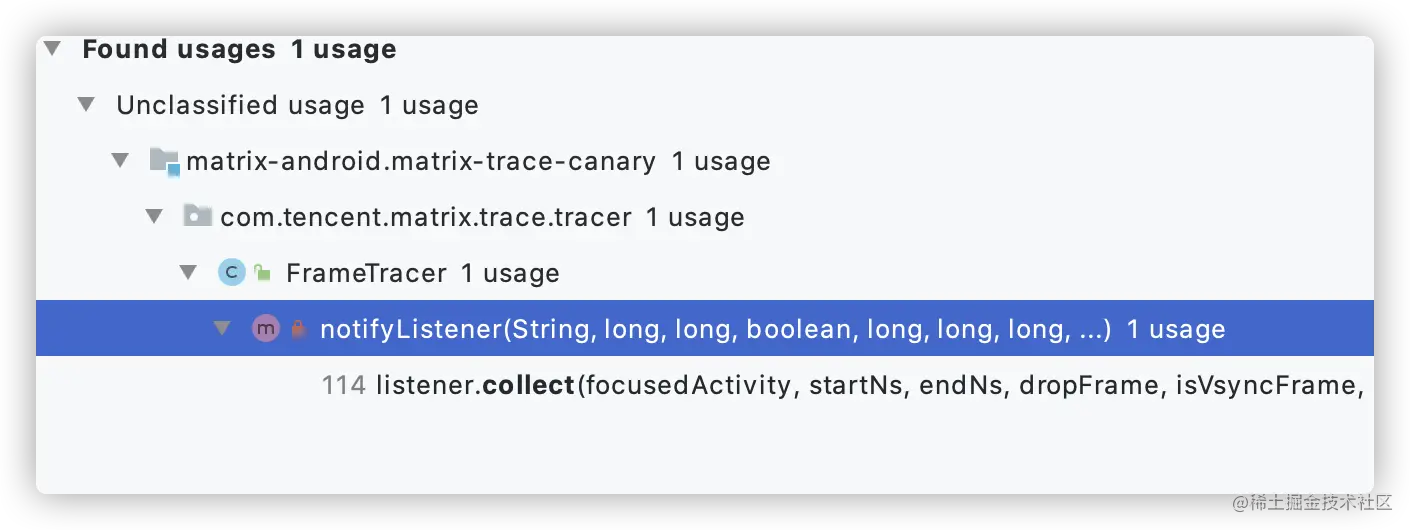

继续后，发现了IDoFrameListener在调用doReplay函数
而且FPSCollector就是继承自IDoFrameListener，再来看IDoFrameListener
和我们之前分析的不太一样，并没有找到Choreographer.FrameCallback的影子，计算方式倒是差不多。我不信，我还要再往上找一下
看到这里，发现了doFrame函数，似乎找到了FrameCallback的影子，却又不是。继续看
发现了UIThreadMonitor类，继续往上
发现在init函数中被调用，来该看代码了
LooperMonitor.register(new LooperMonitor.LooperDispatchListener() {
@Override
public boolean isValid() {
return isAlive;
}
@Override
public void dispatchStart() {
super.dispatchStart();
UIThreadMonitor.this.dispatchBegin();
}
@Override
public void dispatchEnd() {
super.dispatchEnd();
UIThreadMonitor.this.dispatchEnd();
}
});
LooperMonitor是个什么鬼，为啥能感知帧率？看下它是个啥？
class LooperMonitor implements MessageQueue.IdleHandler
查询一下发现MessageQueue.IdleHandler，它可以用来在线程空闲的时候，指定一个操作，只要线程空闲了，就可以执行它指定的操作，这跟我们之前的方案是不是就不一样了，我们可没有考虑线程是否是空闲，随时都在计算帧率，看到这里，我算是知道了它根本没有用FrameCallback，而是通过另一种方式来计算的，先不说是什么，我们再跟踪一下LooperDispatchListener
发现一个LooperPrinter，它分发的，来看LooperPrinter
class LooperPrinter implements Printer
//打印？
public interface Printer {
/**
* Write a line of text to the output. There is no need to terminate
* the given string with a newline.
*/
void println(String x);
}
看看这个LooperPrinter是怎么创建对象的，找到如下引用
详细看下代码
private synchronized void resetPrinter() {
Printer originPrinter = null;
try {
if (!isReflectLoggingError) {
originPrinter = ReflectUtils.get(looper.getClass(), "mLogging", looper);
if (originPrinter == printer && null != printer) {
return;
}
}
} catch (Exception e) {
isReflectLoggingError = true;
Log.e(TAG, "[resetPrinter] %s", e);
}
if (null != printer) {
MatrixLog.w(TAG, "maybe thread:%s printer[%s] was replace other[%s]!",
looper.getThread().getName(), printer, originPrinter);
}
//setMessageLogging用来记录Looper.loop()中相关log信息，给他设置一个printer，
//那岂不是打印的工作就交给了LooperPrinter
looper.setMessageLogging(printer = new LooperPrinter(originPrinter));
if (null != originPrinter) {
MatrixLog.i(TAG, "reset printer, originPrinter[%s] in %s", originPrinter, looper.getThread().getName());
}
}
我顺着这个looper，找到了这个
对的就是主线程的Looper，我们都知道主线程，一直负责UI的刷新工作，原来如此，它利用这Looper提供的日志机制，且考虑到在线程空闲时来处理数据，来监控帧率和其他。很不错的设计，值得借鉴学习。而我还发现了一个细节，其实它还是用到了Choreographer来计算帧率，且利用反射来获取字段信息如：
//帧间隔时间
frameIntervalNanos= ReflectUtils.reflectObject(choreographer, "mFrameIntervalNanos", Constants.DEFAULT_FRAME_DURATION);
//vsync信号接受
vsyncReceiver = ReflectUtils.reflectObject(choreographer, "mDisplayEventReceiver", null);
上面doFrame函数回调中的 frameTimeNanos 其实就是从 vsyncReceiver中拿到的。
源码截图，看来计算帧率肯定是离不开Choreographer
那么问题又来了。
为什么Looper提供的日志机制可以计算帧率
你是不是跟我一样有这个疑问，我带你看看Choreographer的源码你就明白了，来
private static final ThreadLocal<Choreographer> sThreadInstance =
new ThreadLocal<Choreographer>() {
@Override
protected Choreographer initialValue() {
Looper looper = Looper.myLooper();
if (looper == null) {
throw new IllegalStateException("The current thread must have a looper!");
}
Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);
if (looper == Looper.getMainLooper()) {
mMainInstance = choreographer;
}
return choreographer;
}
};
从这段代码分析我们得出： Choreographer 是线程私有的，因为ThreadLocal创建的变量只能被当前线程访问，也就是说 一个线程对应一个Choreographer，主线程的Choreographer就是mMainInstance。再来看一段代码
private Choreographer(Looper looper, int vsyncSource) {
mLooper = looper;
mHandler = new FrameHandler(looper);
mDisplayEventReceiver = USE_VSYNC
? new FrameDisplayEventReceiver(looper, vsyncSource)
: null;
mLastFrameTimeNanos = Long.MIN_VALUE;
mFrameIntervalNanos = (long)(1000000000 / getRefreshRate());
mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
for (int i = 0; i <= CALLBACK_LAST; i++) {
mCallbackQueues[i] = new CallbackQueue();
}
// b/68769804: For low FPS experiments.
setFPSDivisor(SystemProperties.getInt(ThreadedRenderer.DEBUG_FPS_DIVISOR, 1));
}
这是Choreographer构造，这里其实我们发现，Choreographer是通过Looper创建的，它俩是一对一的关系，也就是在一个线程中有一个Looper也有一个Choreographer，这里面两个比较重要 FrameHandler，FrameDisplayEventReceiver 现在还不知道他俩用来干嘛，往下看代码
private final class FrameHandler extends Handler {
public FrameHandler(Looper looper) {
super(looper);
}
@Override
public void handleMessage(Message msg) {
switch (msg.what) {
case MSG_DO_FRAME:
doFrame(System.nanoTime(), 0);
break;
case MSG_DO_SCHEDULE_VSYNC:
doScheduleVsync();
break;
case MSG_DO_SCHEDULE_CALLBACK:
doScheduleCallback(msg.arg1);
break;
}
}
}
void doFrame(long frameTimeNanos, int frame) {
final long startNanos;
synchronized (mLock) {
if (!mFrameScheduled) {
return; // no work to do
}
if (DEBUG_JANK && mDebugPrintNextFrameTimeDelta) {
mDebugPrintNextFrameTimeDelta = false;
Log.d(TAG, "Frame time delta: "
+ ((frameTimeNanos - mLastFrameTimeNanos) * 0.000001f) + " ms");
}
long intendedFrameTimeNanos = frameTimeNanos;
startNanos = System.nanoTime();
final long jitterNanos = startNanos - frameTimeNanos;
if (jitterNanos >= mFrameIntervalNanos) {
final long skippedFrames = jitterNanos / mFrameIntervalNanos;
if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) {
Log.i(TAG, "Skipped " + skippedFrames + " frames! "
+ "The application may be doing too much work on its main thread.");
}
final long lastFrameOffset = jitterNanos % mFrameIntervalNanos;
if (DEBUG_JANK) {
Log.d(TAG, "Missed vsync by " + (jitterNanos * 0.000001f) + " ms "
+ "which is more than the frame interval of "
+ (mFrameIntervalNanos * 0.000001f) + " ms! "
+ "Skipping " + skippedFrames + " frames and setting frame "
+ "time to " + (lastFrameOffset * 0.000001f) + " ms in the past.");
}
frameTimeNanos = startNanos - lastFrameOffset;
}
if (frameTimeNanos < mLastFrameTimeNanos) {
if (DEBUG_JANK) {
Log.d(TAG, "Frame time appears to be going backwards. May be due to a "
+ "previously skipped frame. Waiting for next vsync.");
}
scheduleVsyncLocked();
return;
}
if (mFPSDivisor > 1) {
long timeSinceVsync = frameTimeNanos - mLastFrameTimeNanos;
if (timeSinceVsync < (mFrameIntervalNanos * mFPSDivisor) && timeSinceVsync > 0) {
scheduleVsyncLocked();
return;
}
}
mFrameInfo.setVsync(intendedFrameTimeNanos, frameTimeNanos);
mFrameScheduled = false;
mLastFrameTimeNanos = frameTimeNanos;
}
try {
Trace.traceBegin(Trace.TRACE_TAG_VIEW, "Choreographer#doFrame");
AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);
mFrameInfo.markInputHandlingStart();
doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
mFrameInfo.markAnimationsStart();
doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
mFrameInfo.markPerformTraversalsStart();
doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
} finally {
AnimationUtils.unlockAnimationClock();
Trace.traceEnd(Trace.TRACE_TAG_VIEW);
}
if (DEBUG_FRAMES) {
final long endNanos = System.nanoTime();
Log.d(TAG, "Frame " + frame + ": Finished, took "
+ (endNanos - startNanos) * 0.000001f + " ms, latency "
+ (startNanos - frameTimeNanos) * 0.000001f + " ms.");
}
}
通过代码我们发现，FrameHandler它接收消息，然后处理消息，调用Choreographer的doFrame函数，这个doFrame非postFrameCallback的FrameCallback的doFrame，而经过代码的搜索，我发现FrameCallback的doFrame 就是通过这里触发的，在doCallbacks函数中。这个细节不带你们看了，我们来看这个FrameHandler的消息是谁触发的，接着看FrameDisplayEventReceiver
private final class FrameDisplayEventReceiver extends DisplayEventReceiver
implements Runnable {
private boolean mHavePendingVsync;
private long mTimestampNanos;
private int mFrame;
public FrameDisplayEventReceiver(Looper looper, int vsyncSource) {
super(looper, vsyncSource);
}
@Override
public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {
// Ignore vsync from secondary display.
// This can be problematic because the call to scheduleVsync() is a one-shot.
// We need to ensure that we will still receive the vsync from the primary
// display which is the one we really care about. Ideally we should schedule
// vsync for a particular display.
// At this time Surface Flinger won't send us vsyncs for secondary displays
// but that could change in the future so let's log a message to help us remember
// that we need to fix this.
if (builtInDisplayId != SurfaceControl.BUILT_IN_DISPLAY_ID_MAIN) {
Log.d(TAG, "Received vsync from secondary display, but we don't support "
+ "this case yet. Choreographer needs a way to explicitly request "
+ "vsync for a specific display to ensure it doesn't lose track "
+ "of its scheduled vsync.");
scheduleVsync();
return;
}
// Post the vsync event to the Handler.
// The idea is to prevent incoming vsync events from completely starving
// the message queue. If there are no messages in the queue with timestamps
// earlier than the frame time, then the vsync event will be processed immediately.
// Otherwise, messages that predate the vsync event will be handled first.
long now = System.nanoTime();
if (timestampNanos > now) {
Log.w(TAG, "Frame time is " + ((timestampNanos - now) * 0.000001f)
+ " ms in the future! Check that graphics HAL is generating vsync "
+ "timestamps using the correct timebase.");
timestampNanos = now;
}
if (mHavePendingVsync) {
Log.w(TAG, "Already have a pending vsync event. There should only be "
+ "one at a time.");
} else {
mHavePendingVsync = true;
}
mTimestampNanos = timestampNanos;
mFrame = frame;
Message msg = Message.obtain(mHandler, this);
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
}
@Override
public void run() {
mHavePendingVsync = false;
doFrame(mTimestampNanos, mFrame);
}
}
onVsync 检索源码发现这个函数是由android.view包下DisplayEventReceiver触发，DisplayEventReceiver实际是在C++层初始化，并监听Vsync信号，其实是由SurfaceFlinger传递过来，所以这里我知道了，FrameDisplayEventReceiver用来接收onVsync信号，然后通过mHandler也就是上面的FrameHandler触发一次消息的传递。然而你是不是有点怀疑不对劲，因为上面的case MSG_DO_FRAME 才会触发doFrame函数，这里没有设置这样的消息mHandler.obtainMessage(MSG_DO_FRAME)，这样就会触发对吧，但仔细看Message.obtain(mHandler, this)，这里的this就是FrameDisplayEventReceiver，而FrameDisplayEventReceiver实现Runnable，那么就会导致FrameHandler在收到消息后，执行FrameDisplayEventReceiver的run函数，而这个函数就是调用了doFrame，那么就通了。 好了，可以总结下为什么可以了： Choreographer的onVsync 消息消费其实就是通过所在线程中的Looper中处理的，那么我们监控主线程中的looper消息，同样也能监控到帧率。就是这样的道理。
小结
- Main Looper 中设置 Printer来做分发
- 分发后来计算帧率
- 通过MessageQueue.IdleHandler避开线程忙碌的时间，等待闲时处理
大致就这么多，如果你有什么新发现，或者我有不对的地方，欢迎评论执教。
