回到正题,学习 Qt 的最佳途径是阅读官方的手册和示例。

今天要分享的是 Qt 官方示例:terminal。

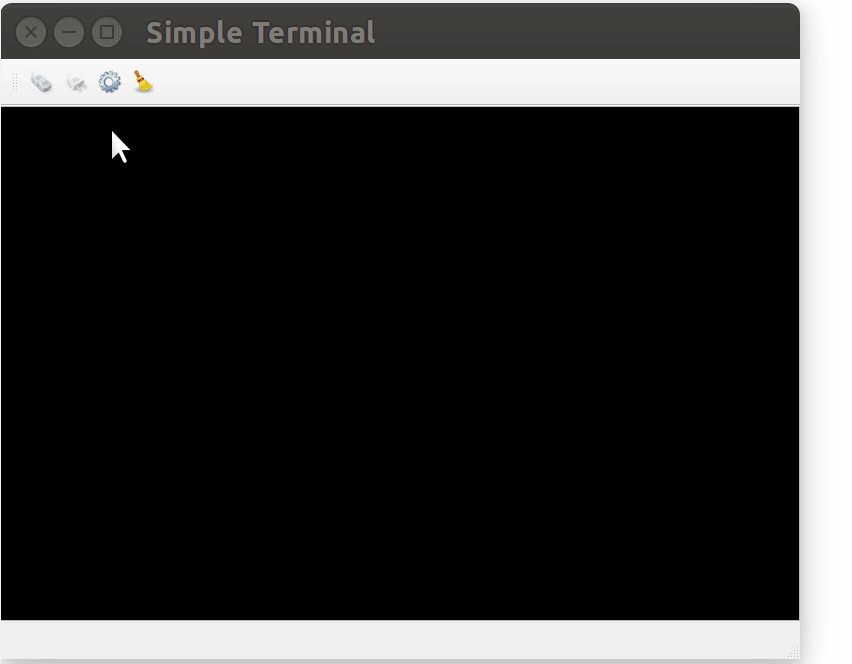

一个简易的串口终端工具:


点击查看大图

它演示了如何创建一个终端,并使用 QSerialPort 进行串口通讯。

源码文件:

`terminal/`
`├── console.cpp`
`├── console.h`
`├── images/`
`├── main.cpp`
`├── mainwindow.cpp`
`├── mainwindow.h`
`├── mainwindow.ui`
`├── settingsdialog.cpp`
`├── settingsdialog.h`
`├── settingsdialog.ui`
`├── terminal.pro`
`└── terminal.qrc`

复制代码

接下来,跟我一起来实现这个小工具吧。

正文目录:

`1. 新建 Qt Widgets Application`
`2. 设计主界面`
`3. 实现主界面的功能`
`4. 设计设置界面`
`5. 实现设置界面的功能`
`6. 相关参考`

复制代码

1. 新建 Qt Widgets Application

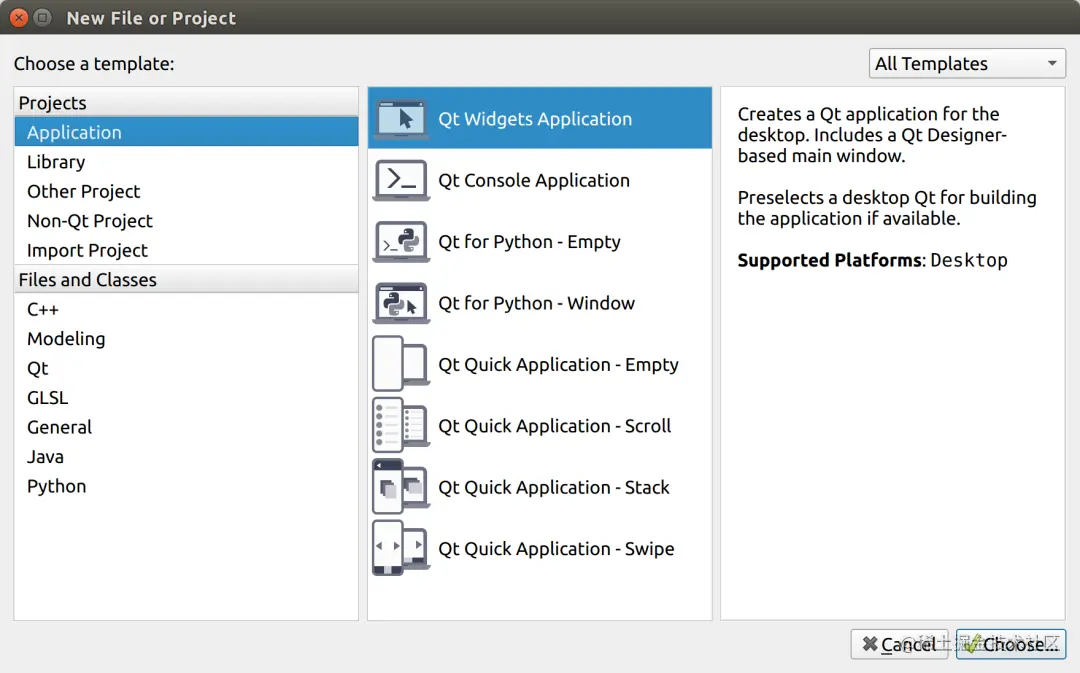

在 Qt Creator 里 点击 File > New File or Project > Applications > Qt Widgets Application > Choose:


点击查看大图

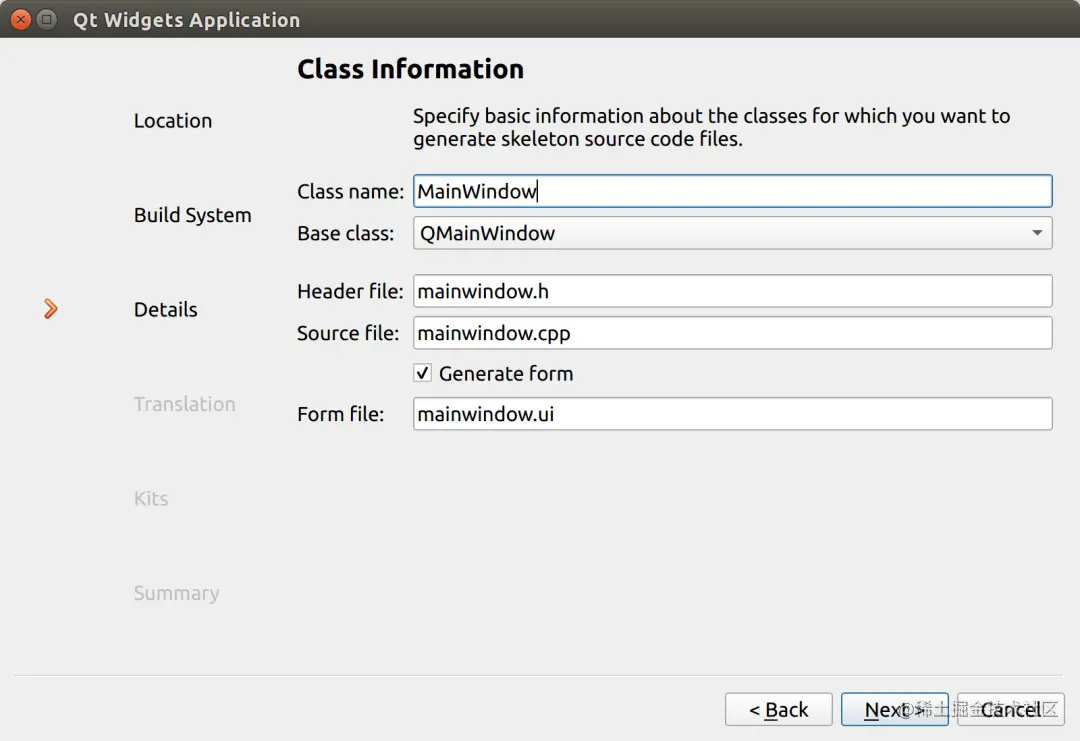

以 QMainWindow 作为基类,子类名为 MainWindow:


新建完成后会得到下列文件:

`terminal/`
`├── main.cpp`
`├── mainwindow.cpp`
`├── mainwindow.h`
`├── mainwindow.ui`
`├── terminal.pro`
`└── terminal.qrc`

复制代码

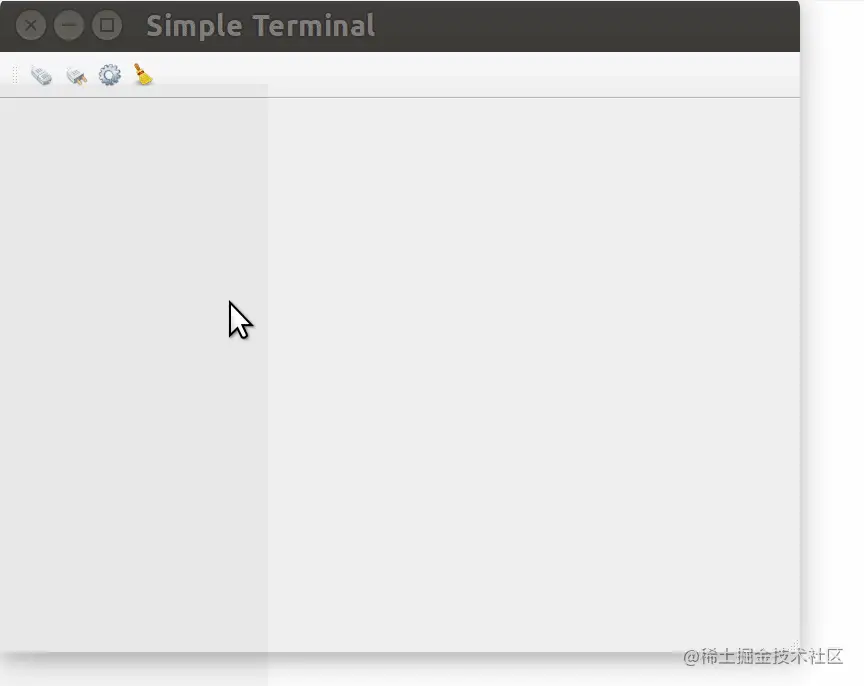

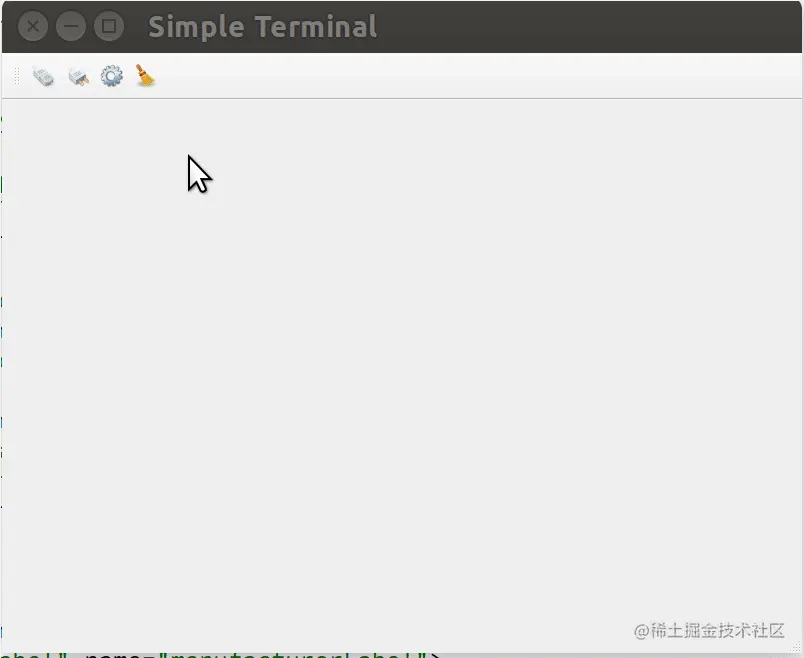

运行效果:


点击查看大图

此时只有跟 QMainWindow 一样的界面,还没有任何串口终端相关的功能。

2. 设计主界面

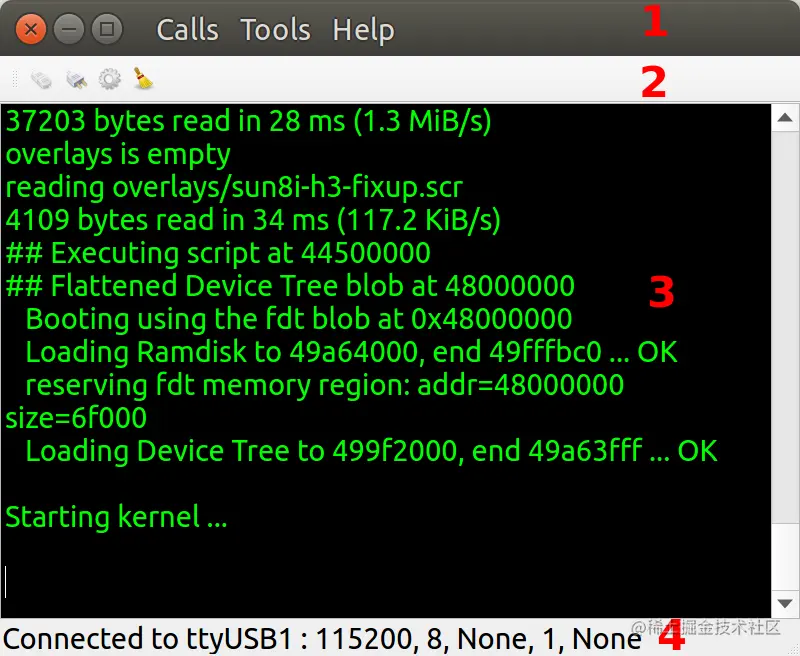

主界面分为 4 部分:


点击查看大图

1、菜单栏,用 QMenuBar 实现,用于提供串口终端的核心操作功能;

2、工具栏,用 QToolBar 实现,用于提供快捷操作;

3、中间区域留空,待会在 C++ 中通过继承 QPlainTextEdit 来实现,用于输入和输出串口信息;

4、状态栏,用 QstatusBar 实现,用于显示当前的连接状态。

在 Qt Designer 里执行下列操作:

1、菜单栏里添加 Calls、Tools 菜单项:

在 Calls 里添加子菜单项 Connect、Disconnect,分别对应连接和断开串口的功能。

在 Tools 里添加子菜单项 Configure、Clear,分别对应打开设置窗口、清空终端信息的功能。

2、工具栏里添加 Connect、Disconnect、Configure、Clear 按钮;

3、添加 Setting 对话框:


使用 Dialog without Buttions 模板,新建名为 "SettingsDialog" 的对话框。

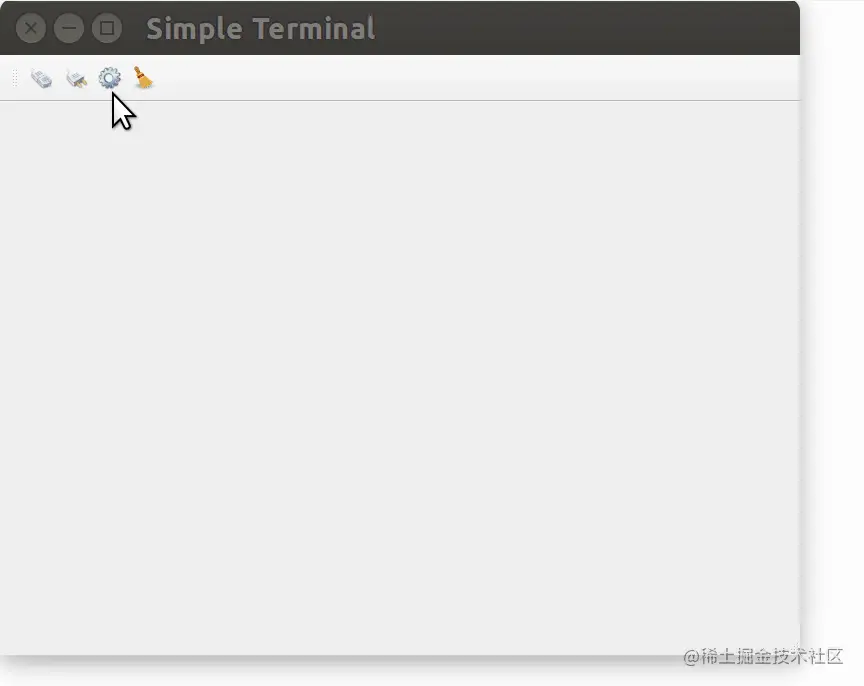

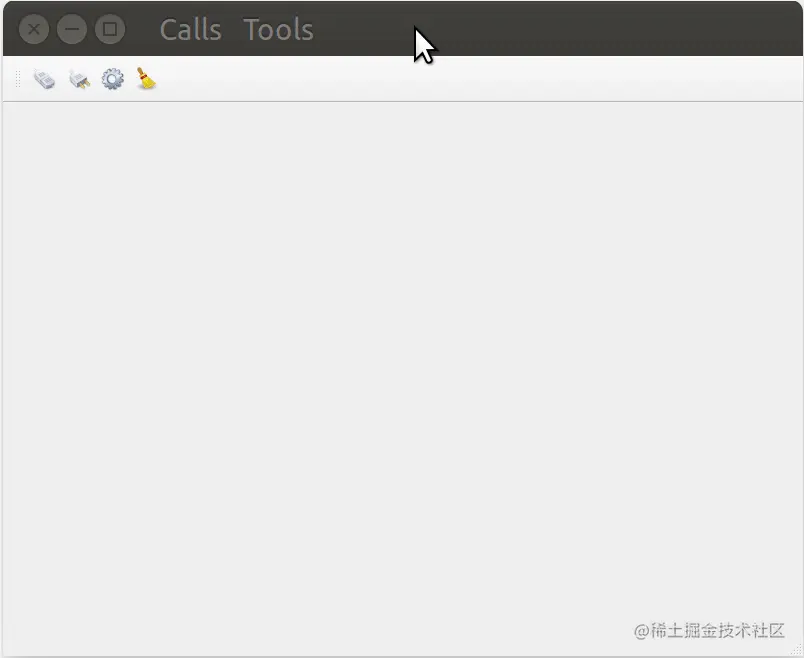

运行效果:


点击查看大图

此时,菜单栏和工具栏里的菜单项并没有任何实际功能。

3. 实现 Setting 功能

由于连接串口前需要先设置参数,所以我们需要先实现 Setting 界面里的功能。

设计界面:


点击查看大图

此时,还没有实际的功能。

支持选择串口设备:

`// 文件:settingsdialog.cpp`
`void SettingsDialog::fillPortsInfo()`
`{`
 `...`
 `// 拿到系统当前所有可用的串口设备列表`
 `const auto infos = QSerialPortInfo::availablePorts();`
 `// 初始化组合框`
 `for (const QSerialPortInfo &info : infos) {`
 `QStringList list;`
 `description = info.description();`
 `manufacturer = info.manufacturer();`
 `serialNumber = info.serialNumber();`
 `list << info.portName();`
 `...`
 `m_ui->serialPortInfoListBox->addItem(list.first(), list);`
 `}`
`}`

复制代码

在 Qt 里,可以通过 QSerialPortInfo 来获取系统当前可用的串口设备列表,我们拿到串口信息后,就用它来初始化 Serial Port 组合框。

当选择不同的串口设备时,要切换设备的描述信息:

`connect(m_ui->serialPortInfoListBox,`
`QOverload<int>::of(&QComboBox::currentIndexChanged), this,&SettingsDialog::showPortInfo);`

复制代码

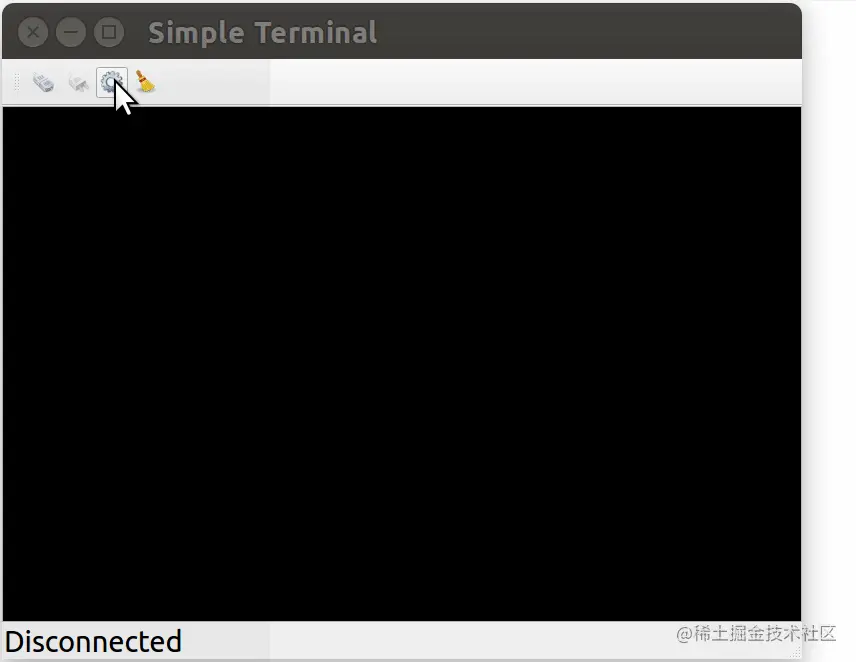

运行效果:


点击查看大图

支持设置串口参数:

`// 文件:settingsdialog.cpp`
`void SettingsDialog::fillPortsParameters()`
`{`
 `// 添加可选的波特率、数据位数等串口参数`
 `m_ui->baudRateBox->addItem(QStringLiteral("9600"), QSerialPort::Baud9600);`
 `m_ui->baudRateBox->addItem(QStringLiteral("19200"), QSerialPort::Baud19200);`
 `m_ui->baudRateBox->addItem(QStringLiteral("38400"), QSerialPort::Baud38400);`
 `m_ui->baudRateBox->addItem(QStringLiteral("115200"), QSerialPort::Baud115200);`
 `...`
`}`

复制代码

在 Qt 里,串口相关的功能由 qtserialport 模块负责实现,只要就是 QSerialPort 和 QSerialPortInfo 这两个类。

运行效果:


点击查看大图

支持保存设置:

`// 文件:settingsdialog.cpp`
`void SettingsDialog::apply()`
`{`
 `updateSettings();`
 `hide();`
`}`
`// 将串口参数保存在变量 m_currentSettings 中`
`void SettingsDialog::updateSettings()`
`{`
 `m_currentSettings.name = m_ui->serialPortInfoListBox->currentText();`
 `m_currentSettings.baudRate = static_cast<QSerialPort::BaudRate>(m_ui->baudRateBox->itemData(m_ui->baudRateBox->currentIndex()).toInt());`
 `...`
`}`

复制代码

当点击 Apply 按钮时,就会调用到 apply(),进而将界面上的串口参数保存在 struct Settings m_currentSettings 中。

运行效果:


点击查看大图

4. 实现串口 Connect 功能

`// 文件:mainwindow.cpp`
`void MainWindow::openSerialPort()`
`{`
 `const SettingsDialog::Settings p = m_settings->settings();`
 `// 要打开哪个串口设备?`
 `m_serial->setPortName(p.name);`
 `...`
 `// 仍然是那个熟悉的 open()`
 `if (m_serial->open(QIODevice::ReadWrite)) {`
 `m_console->setEnabled(true);`
 `m_ui->actionConnect->setEnabled(false);`
 `m_ui->actionDisconnect->setEnabled(true);`
 `m_ui->actionConfigure->setEnabled(false);`
 `...`
 `}`
`}`

复制代码

当点击 Connect 按钮时,就会调用到 openSerialPort(),进而将执行到 QSerialPort 的 open()。

m_console 是一个 QPlainTextEdit 类型的对象,它负责显示串口。

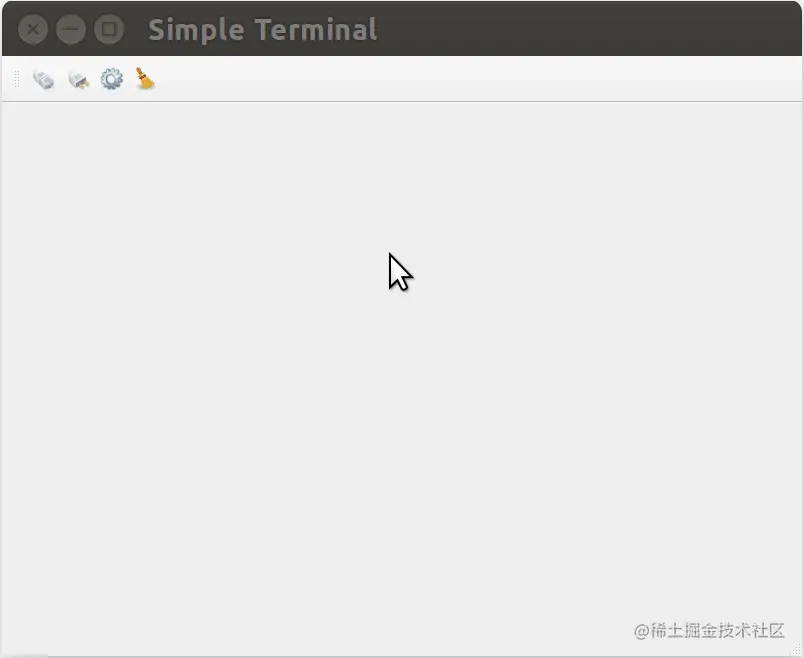

运行效果:


点击查看大图

此时已经能打开串口设备了,但是还无法显示串口数据。

5. 实现串口读写功能

支持从串口读数据:

`// 文件:mainwindow.cpp`
`void MainWindow::readData()`
`{`
 `// 从串口硬件中读数据`
 `const QByteArray data = m_serial->readAll();`
 `// 显示在文本框中`
 `m_console->putData(data);`
`}`

复制代码

打开串口后,当串口有数据时,就调用 MainWindow::readData() 将数据读出来并显示到界面上。putData() 会调用

QPlainTextEdit::insertPlainText() 将数据显示在文本框里。

支持向串口写数据:

`// 文件:console.cpp`
`void Console::keyPressEvent(QKeyEvent *e)`
`{`
 `switch (e->key()) {`
 `// 不处理某些按键`
 `case Qt::Key_Backspace:`
 `...`
 `break;`
 `default:`
 `// 发送接收到用户输入的信号`
 `emit getData(e->text().toLocal8Bit());`
 `}`
`}`

复制代码

当用户通过键盘输入时,m_console 会捕获该事件并发出信号,主界面接收到该信号后,会执行真正的写串口操作:

`// 文件:mainwindow.cpp`
`MainWindow::MainWindow(QWidget *parent)`
 `: ...`
`{`
 `...`
 `connect(m_console, &Console::getData, this, &MainWindow::writeData);`
`}`
`void MainWindow::writeData(const QByteArray &data)`
`{`
 `// 熟悉的 write()`
 `m_serial->write(data);`
`}`

复制代码

运行效果:


点击查看大图

到此,这个 Qt 的官方示例子 terminal 的核心功能就实现完毕啦。

感兴趣的小伙伴们请自行阅读 Qt example 里的完整代码吧。
