5 分钟完全解读 pyecharts 动态图表

2,236 阅读7分钟

1. pyecharts简介

pyecharts是基于百度开源图表组件echarts的python封装。支持所有常用的图表组件,和matlibplot系的图表库不同的是:pyecharts支持动态交互展示,这一点在查看复杂数据图表时特别的有用。

pip install pyecharts

2.pyecharts简单使用

pyecharts支持常用的基本图形展示,条形图、折线图、饼图、散点图、热力图、漏斗图、雷达图、箱型图、地图等,还能支持仪表盘,树形图的展示。


from pyecharts.charts import Bar,Line
from pyecharts import options as opts
from pyecharts.globals import ThemeType

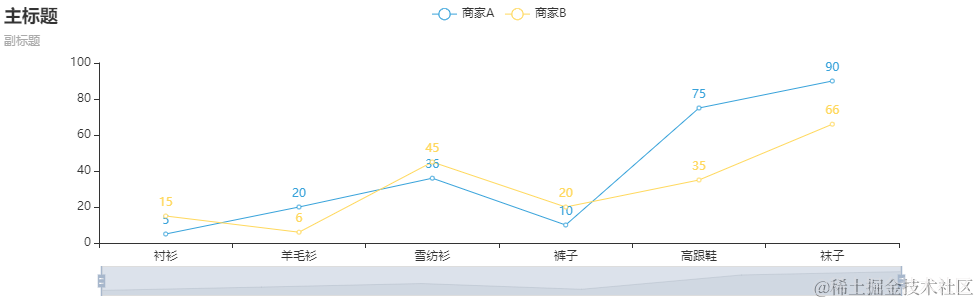

line = (
    Line(init_opts=opts.InitOpts(theme=ThemeType.LIGHT, width='1000px',height='300px' ))
    .add_xaxis(["衬衫""羊毛衫""雪纺衫""裤子""高跟鞋""袜子"])
    .add_yaxis("商家A", [52036107590])
    .add_yaxis("商家B", [15645203566])
    .set_global_opts(title_opts=opts.TitleOpts(title="主标题", subtitle="副标题"),
                        datazoom_opts=opts.DataZoomOpts(is_show=True))
    .set_series_opts(label_opts=opts.LabelOpts(is_show=True))
)
line.render('test.html')
line.render_notebook()

从上面简单事例可知,pyecharts的使用包括:

  • 图标类型(Line)本身的初始化配置,如主题,大小
  • 加载数据:如加载x轴数据,加载y轴数据(可以多个)
  • 设置全局配置,如标题,区域缩放datazoom,工具箱等
  • 设置系列配置项,如标签,线条,刻度文本展示等
  • 图标显示:render保存成html文件,如果是jupyter notebook则直接通过render_notebook展示在notebook中

3.常用配置使用

在pyecharts中,关于图表外观显示等操作都是在相应的option里配置,包括坐标轴,图例,数据标签,网格线,图表样式/颜色,不同系列等等。

  • InitOpts:各个图表类型初始配置
  • set_global_opts:全局外观配置
  • set_series_opts:系列配置

为了方便大家和自己,下面给出一个常用的组合,通常可视化足够用了,快收藏。

  • InitOpts:主题,长宽,动画效果
  • DataZoomOpts:区域收缩,这个对于数据特别多,如一天的时间序列数据,特别有用,可以拖动查看全局和局部的数据(可以设置是否显式显式还是可拖动type_="inside")
  • 标题配置TitleOpts:说明这个图表说明的是什么,必备的吧
  • 图例配置LegendOpts:说明图表中的不同数据项(这个图例是可以点击的,可以单独查看某个图例的数据,很有用)
  • 提示框配置TooltipOpts:显示图例具体某个点的数据
  • x轴和y轴坐标轴标题说明AxisOpts
  • 坐标刻度调整:特别适用于刻度说明比较多,可以显示角度变换等
  • markpoint/markline: 对图表的特别标记,用于重点说明部分和标注区分线

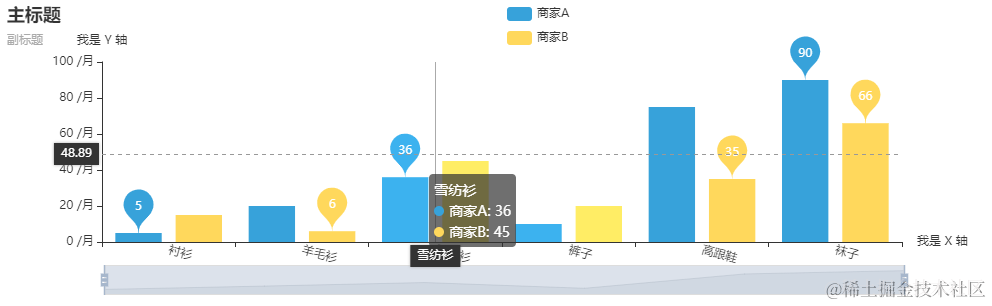

from pyecharts.charts import Bar,Line
from pyecharts import options as opts
from pyecharts.globals import ThemeType

bar = (
    Bar(init_opts=opts.InitOpts(theme=ThemeType.LIGHT,
                                 width='1000px',
                                 height='300px',
                                 animation_opts=opts.AnimationOpts(animation_delay=1000, animation_easing="elasticOut")
                                )
        )
    .add_xaxis(["衬衫""羊毛衫""雪纺衫""裤子""高跟鞋""袜子"])
    .add_yaxis("商家A", [52036107590])
    .add_yaxis("商家B", [15645203566])
    .set_global_opts(title_opts=opts.TitleOpts(title="主标题", subtitle="副标题"),
                     toolbox_opts=opts.ToolboxOpts(is_show=False),
                     # datazoom_opts=opts.DataZoomOpts(is_show=True)
                     datazoom_opts=[opts.DataZoomOpts(), opts.DataZoomOpts(type_="inside")],
                     legend_opts=opts.LegendOpts(type_="scroll", pos_left="50%", orient="vertical"),
                     xaxis_opts=opts.AxisOpts(axislabel_opts=opts.LabelOpts(rotate=-15), name="我是 X 轴"),
                     yaxis_opts=opts.AxisOpts(name="我是 Y 轴", axislabel_opts=opts.LabelOpts(formatter="{value} /月")),
                     tooltip_opts=opts.TooltipOpts(trigger="axis", axis_pointer_type="cross"),

                    )
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False),
                    markpoint_opts=opts.MarkPointOpts(
                        data=[
                            opts.MarkPointItem(type_="max", name="最大值"),
                            opts.MarkPointItem(type_="min", name="最小值"),
                            opts.MarkPointItem(type_="average", name="平均值"),
                        ]
                        ),
                    )
)
# line.render('test.html')
bar.render_notebook()

4.常用组合图表使用

常用组合图表有:

  • 不同图表类型组合如柱状图和折线图组合在一张图中(双y轴),主要的看同一视角不同指标的差异和关联;pyecharts中是通过overlap实现

    from pyecharts import options as opts
    from pyecharts.charts import Bar, Line
    from pyecharts.faker import Faker

    v1 = [2.04.97.023.225.676.7135.6162.232.620.06.43.3]
    v2 = [2.65.99.026.428.770.7175.6182.248.718.86.02.3]
    v3 = [2.02.23.34.56.310.220.323.423.016.512.06.2]


    bar = (
        Bar(init_opts=opts.InitOpts(width="680px", height="300px"))
        .add_xaxis(Faker.months)
        .add_yaxis("蒸发量", v1)
        .add_yaxis("降水量", v2)
        .extend_axis(
            yaxis=opts.AxisOpts(
                axislabel_opts=opts.LabelOpts(formatter="{value} °C"), interval=5
            )
        )
        .set_series_opts(label_opts=opts.LabelOpts(is_show=False))
        .set_global_opts(

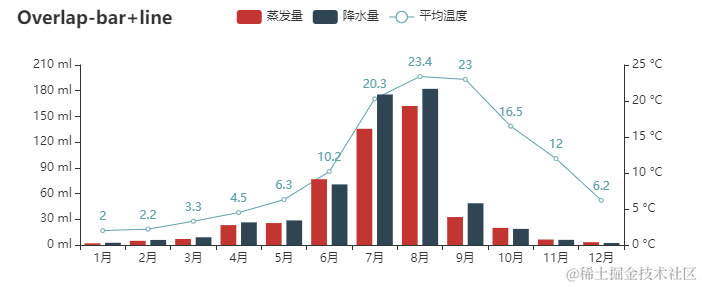

            title_opts=opts.TitleOpts(title="Overlap-bar+line"),
            yaxis_opts=opts.AxisOpts(axislabel_opts=opts.LabelOpts(formatter="{value} ml")),
            tooltip_opts=opts.TooltipOpts(trigger="axis", axis_pointer_type="cross"),
        )
    )

    line = Line().add_xaxis(Faker.months).add_yaxis("平均温度", v3, yaxis_index=1)
    bar.overlap(line)
    bar.render_notebook()


    从实现上,

    • .extend_axis增加一个纵坐标
    • 增加的折线图设置轴坐标时设置yaxis_index索引和前面的纵坐标对应
    • 然后两张叠加overlap bar.overlap(line)

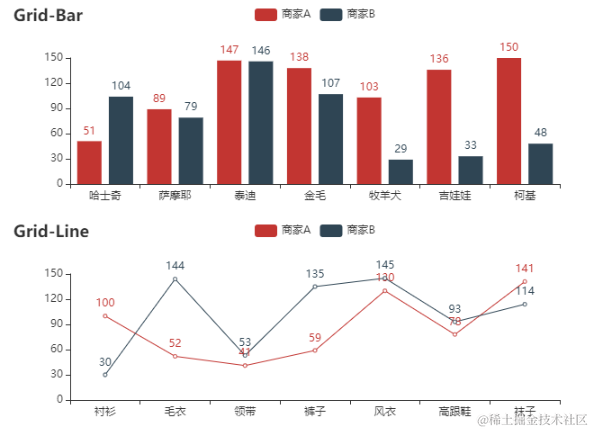

  • 多图标以网格(GRID)方式组合,主要是对比;pyecharts中是通过grid组件实现

    from pyecharts import options as opts
    from pyecharts.charts import Bar, Grid, Line
    from pyecharts.faker import Faker

    bar = (
        Bar()
        .add_xaxis(Faker.choose())
        .add_yaxis("商家A", Faker.values())
        .add_yaxis("商家B", Faker.values())
        .set_global_opts(title_opts=opts.TitleOpts(title="Grid-Bar"))
    )
    line = (
        Line()
        .add_xaxis(Faker.choose())
        .add_yaxis("商家A", Faker.values())
        .add_yaxis("商家B", Faker.values())
        .set_global_opts(
            title_opts=opts.TitleOpts(title="Grid-Line", pos_top="48%"),
            legend_opts=opts.LegendOpts(pos_top="48%"),
        )
    )

    grid = (
        Grid(init_opts=opts.InitOpts(width="680px", height="500px"))
        .add(bar, grid_opts=opts.GridOpts(pos_bottom="60%"))
        .add(line, grid_opts=opts.GridOpts(pos_top="60%"))
    )
    grid.render_notebook()


    从实现看

    • 主要通过Grid把各种图形放入其中
    • 各个图表的位置通过GridOpts来设置,上下左右的位置
    • 需要注意的是:grid中图表的title和图例需要根据所处位置来指定相对的位置(这个有点麻烦,多调调)

5.地图使用

地图可用在展示数据在地理位置上的分布情况,也是很常见的可视化的展示组件。pyecharts中是通过Map类来实现的。具体细节需要注意:

  • map支持不同的maptype,如中国地图china(省级) china-cities(市级),世界地图world,还有中国各省市地图以及世界各国国家地图,参看github pyecharts/datasets/map_filename.json
  • map的数据格式是(地理位置, value), 如[['广东', 76],['北京', 58]]
  • 可以通过visualmap_opts查看着重点

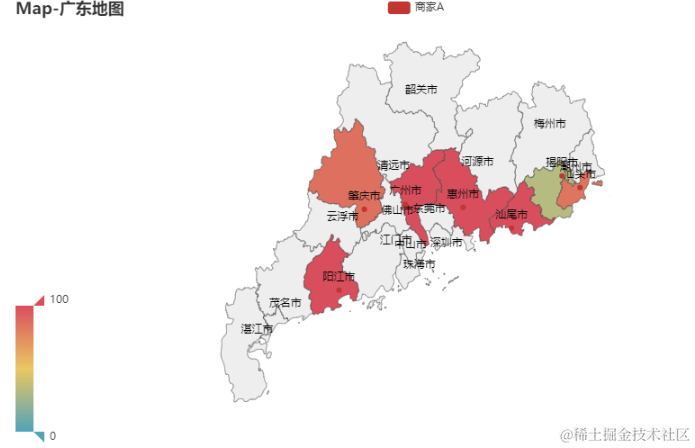

from pyecharts import options as opts
from pyecharts.charts import Map
from pyecharts.faker import Faker

c1 = (
    Map()
    .add("商家A", [list(z) for z in zip(Faker.guangdong_city, Faker.values())], "广东")
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Map-广东地图"), visualmap_opts=opts.VisualMapOpts()
    )

)

c2 = (
    Map()
    .add("商家A", [list(z) for z in zip(Faker.provinces, Faker.values())], "china")
    .set_global_opts(
        title_opts=opts.TitleOpts(title="Map-VisualMap(连续型)"),
        visualmap_opts=opts.VisualMapOpts(max_=200),
    )
)

# c1.render_notebook()
c2.render_notebook()

6.特色图表使用

在学习pyecharts时,看到一些比较有意思的(动态展示)组件,如随着时间动态展示图表数据的变化。这里做下介绍

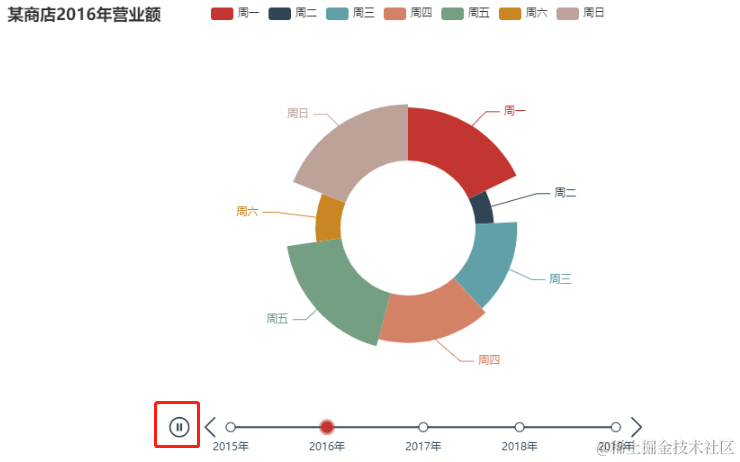

  • Timeline:时间线轮播多图 先声明一个Timeline, 按照展示的时间顺序,将图表add到Timeline上; 可以通过播放按钮循环按照时间顺序展示图表。

    from pyecharts import options as opts
    from pyecharts.charts import Pie, Timeline
    from pyecharts.faker import Faker

    attr = Faker.choose()
    tl = Timeline()
    for i in range(20152020):
        pie = (
            Pie()
            .add(
                "商家A",
                [list(z) for z in zip(attr, Faker.values())],
                rosetype="radius",
                radius=["30%""55%"],
            )
            .set_global_opts(title_opts=opts.TitleOpts("某商店{}年营业额".format(i)))
        )
        tl.add(pie, "{}年".format(i))
    tl.render_notebook()

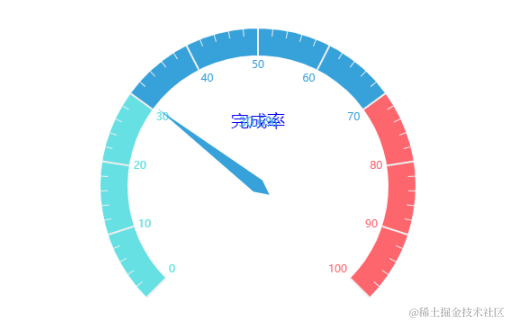

  • 仪表盘

    from pyecharts import options as opts
    from pyecharts.charts import Gauge

    c = (
        Gauge()
        .add("", [("完成率"30.6)], radius="70%",
            axisline_opts=opts.AxisLineOpts(
                linestyle_opts=opts.LineStyleOpts(
                    color=[(0.3"#67e0e3"), (0.7"#37a2da"), (1"#fd666d")], width=30)
                ),
                title_label_opts=opts.LabelOpts(
                    font_size=20, color="blue", font_family="Microsoft YaHei"
                ),
            )
        .set_global_opts(title_opts=opts.TitleOpts(title="Gauge-基本示例"), legend_opts=opts.LegendOpts(is_show=False),)

    )
    c.render_notebook()


7.其他图表一览

从上面的实例看,已经展示地图,条形图,折线图,饼图,仪表盘。这里展示下pyecharts提供的更多的图表,

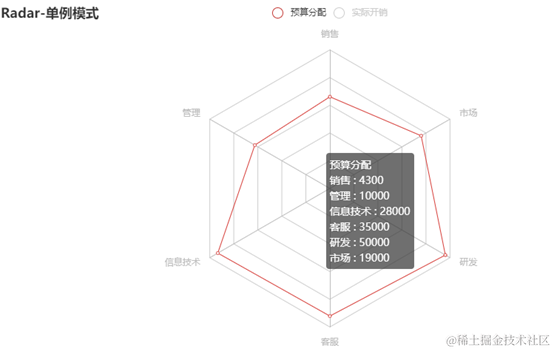

  • 雷达图 Radar

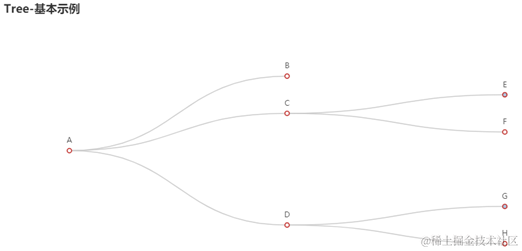

  • 树形图 Tree

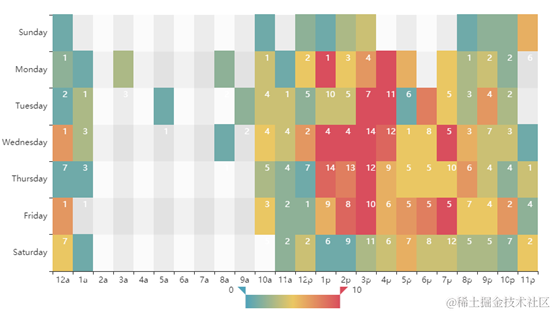

  • 热力图 heatMap

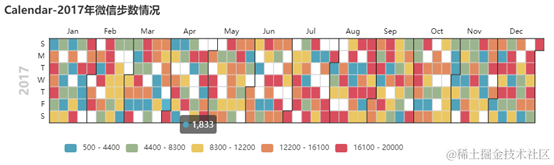

  • 日历图 Calendar

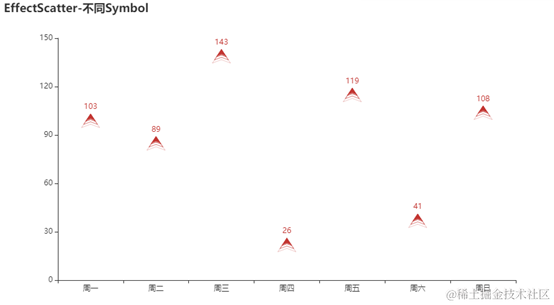

  • 散点图 Scatter

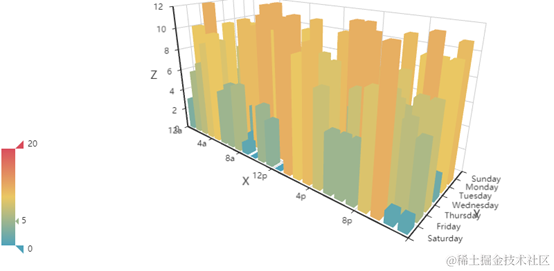

  • 3D图 Bar3D

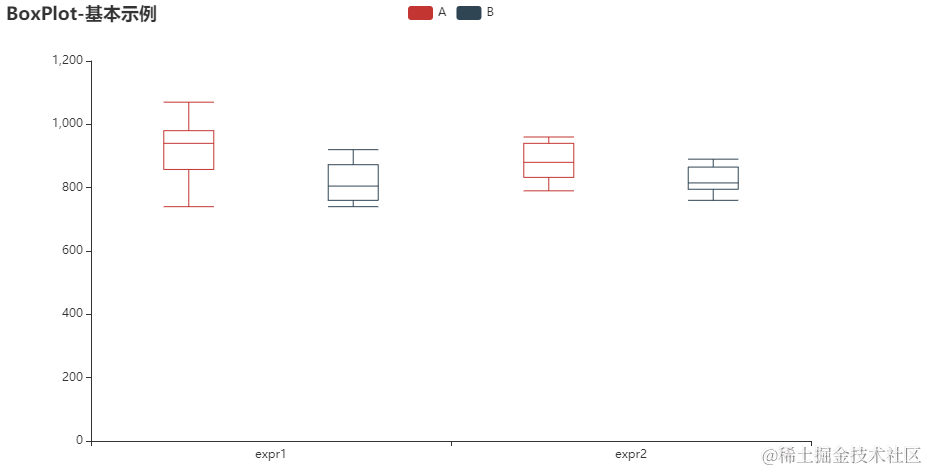

  • 箱型图 Boxplot

8.总结

本文介绍的基于echarts的python动态图表展示组件pyecharts,除了提供众多常用的图表外,最重要的是支持动态操作数据。总结如下:

  • pyecharts所有的图像属性设置都通过opts来设置,有图表初始属性/全局属性/系列属性
  • 本文提供常用的配置,足够用了,拿走不谢,见常用配置使用
  • pyecharts 支持多图表组合,如折线图和条形图 overlap, 多个图表grid展示
  • pyecharts好用的map,可以展示中国省市,世界各国地图,请按照[位置,value]准备数据
  • Timeline可以让你的图表按照时间轮播
  • 更多图表参见参考资料
