浏览器系列 -- 渲染原理及过程

ALKAOUA
795 阅读11分钟

从输入 URL 到页面加载的全过程参考 计算机网络系列 -- 从URL到网页加载

这里主要讲解页面渲染部分的过程

渲染流程概述

浏览器从最初接收请求来的HTML、CSS、javascript等`二进制形式`的资源，然后`解析、构建树、渲染布局、绘制`
最后呈现给用户能看到的界面的整个过程

渲染引擎

一个渲染引擎主要包括：HTML解析器，CSS解析器，javascript引擎，布局layout模块，绘图模块

  • HTML解析器：解释HTML文档的解析器，主要作用是将HTML文本解释成DOM树。
  • CSS解析器：它的作用是为DOM中的各个元素对象计算出样式信息，为布局提供基础设施
  • Javascript引擎：使用Javascript代码可以修改网页的内容，也能修改css的信息，javascript引擎能够解释javascript代码，并通过DOM接口和CSS树接口来修改网页内容和样式信息，从而改变渲染的结果。
  • 布局（layout）：在DOM创建之后，Webkit需要将其中的元素对象同样式信息结合起来，计算他们的大小位置等布局信息，形成一个能表达这所有信息的内部表示模型
  • 绘图模块（paint）：使用图形库将布局计算后的各个网页的节点绘制成图像结果

渲染整体过程

此段内容参考 深入剖析：Vue核心之虚拟DOM

  1. 构建 DOM 树：用 HTML 分析器，解析 HTML 元素，构建一棵 DOM 树；
  2. 构建 CSSOM 树：用 CSS 分析器，分析 CSS 文件和元素上的 inline 样式，构建出一棵 CSSOM 树；
  3. 若在构建 DOM 树的过程中，当 HTML 解析器遇到一个 script 标记时，即遇到了 JS，将立即阻塞 DOM 树的构建，将控制权移交给 JS 引擎，等到 JS 引擎运行完毕，浏览器才会从中断的地方恢复 DOM 树的构建；

其根本原因在于，JS会对 DOM 节点进行操作，浏览器无法预测未来的 DOM 节点的会被 JS 怎么样去修改，所以为了防止无效操作，节省资源，只能阻塞DOM树的构建。例如：若 JS 删除了某个 DOM 节点 A，那么浏览器为构建此节点 A 花费的资源是无效的。

  1. 构建 Render 树：将 DOM 树和 CSSOM 树关联起来，构建一棵 Render 树;

每个 DOM 节点都有 attach 方法，接受样式信息，返回一个 render 对象，这些 render 对象最终会被构建成一棵 Render 树；

  1. 确定节点坐标：根据 Render 树结构，为每个 Render 树上的节点计算确定一个在显示屏上出现的精确坐标；
  2. 绘制页面：根据 Render 树和节点显示坐标，然后调用每个节点的 paint 方法，将它们绘制出来。

注意事项

  1. 在一个 HTML 文档里面，浏览器渲染引擎会看标签办事
1. 当这些节点是`普通节点`的话，HTML解析器就会将这些节点`加入到DOM树中`
2. 当这些节点是`JS代码`的话，HTML解析器就会将控制权`交给JS引擎`
3. 如果这些节点是`CSS代码`的话，HTML解析器就会将控制权`交给CSS解析器`
  1. 为了尽可能避免 JS 阻塞渲染，我们通常采取以下两种措施：
  • 将 JS 文件放到 HTML 底部进行加载
  • 对 JS 文件执行 async 或 defer 加载。
  1. 上面的步骤中的每一步（除了第 3 步的 JS 阻塞渲染外）都不是说必须得上一步完成后才能继续往下一步走，就是说浏览器会一边解析 HTML、一边解析 CSS 、一边构建 render 树、一边进行计算和绘制。都是为了尽快将内容显示在屏幕上，以达到更好的用户体验
  2. 浏览器甚至还会在没有完全接收 HTML 文件时便开始渲染、显示网页，即边接收边渲染；在执行 HTML 中代码时，根据需要，浏览器会继续请求图片、CSS、JavsScript等文件，过程同请求 HTML

渲染具体过程

1. 构建DOM树

当浏览器接收到服务器响应来的HTML文档后，会遍历文档节点，HTML解析器开始工作，构建DOM树


浏览器接收到服务器响应来的HTML文档是二进制字节流的形式

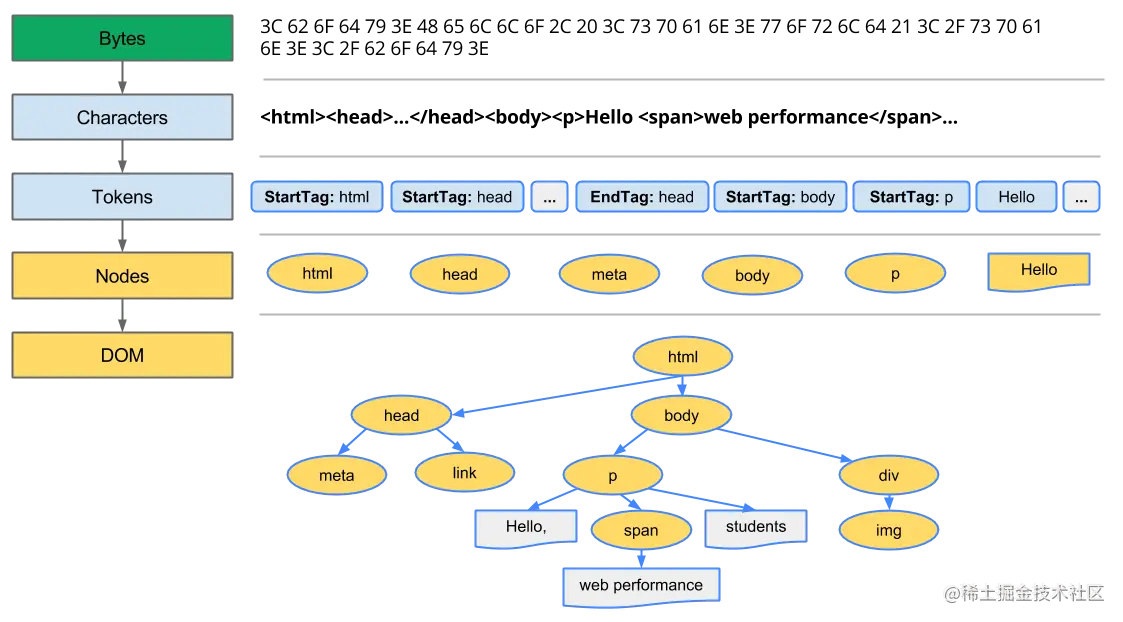

过程分析
  1. Bytes：当服务器返回一个HTML文件给浏览器时，浏览器接受到的是一些字节数据
  2. Characters：浏览器根据HTTP响应中的编码方式（通常是utf-8），解析字节数据，得到HTML文档
  3. Tokens：浏览器根据DTD中的对元素的定义，对接受到的字符进行语义化(tokens)
  4. Nodes：浏览器使用这些语义块（tokens）创建对象（Nodes）
  5. DOM：HTML解析器构建当前节点的所有子节点，再去构建当前节点的下一个兄弟节点
1.由于CSS解析器、JS解析器的优先级大，所以DOM树会暂时停止构建，因而造成`白屏`，就是所谓`浏览器阻塞`
2.不过，当外联的JS代码和CSS代码还没从服务器传到浏览器的时候，如果此时`DOM树上有可视元素`的话
浏览器通常会将一些内容`提前渲染`到屏幕上来

阻塞渲染问题参考 浏览器系列 -- 阻塞渲染

  1. 当HTML解析器读到最后一个节点的时候，整个DOM树也构建完成了，这个时候就会触发【domContentloaded】事件。至此，DOM树就全部构建完成了。
1. `domContentloaded`事件触发时：仅当DOM加载完成，`不包括样式表，图片等`
2. `load`事件触发时：页面上`所有的DOM、样式表、脚本、图片都已加载完成`
注意
1. DOM树在构建的过程中可能会因为`CSS和JS的加载`而`被阻塞`
2. `display:none`的元素也会在DOM树中
3. `注释`也会在DOM树中
4. `script标签`会在DOM树中

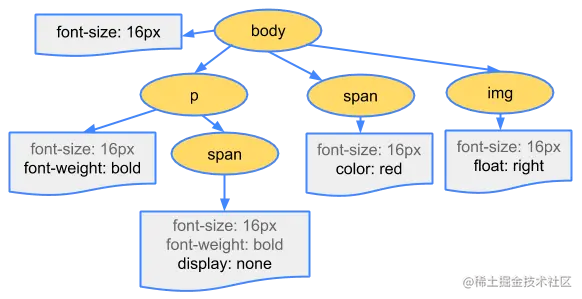

2. 构建CSSOM规则树

当获取style标签内的css、或者内嵌的css，浏览器会发送请求获得该标签中标记的CSS

当渲染引擎接收到 CSS 二进制文本后，会经过一系列的转换，最终变成浏览器可以理解的styleSheets


CSSOM规则树的构建也是要经过 Bytes→characters→tokens→nodes→object model 的过程

CSS 解析是自右至左读取的，所以 右边 的选择器的属性会覆盖 左边 的选择器的属性，同时我们可以得知：嵌套太多层会影响性能

注意
1. CSS解析可以与DOM解析`同时进行`
2. CSS解析与script的`执行互斥`
3. 在Webkit内核中进行了script执行优化，`只有在JS访问CSS时`才会发生互斥
分析
2. CSSOM规则未构建好`会阻塞`渲染树的构建（即CSS阻塞渲染）
3. JS代码的执行会阻塞DOM解析，而如果JS代码访问了CSS，则CSS解析优先于JS代码优先于DOM树的构建
（联系到重绘、回流和浏览器阻塞渲染）

阻塞渲染问题参考 浏览器系列 -- 阻塞渲染

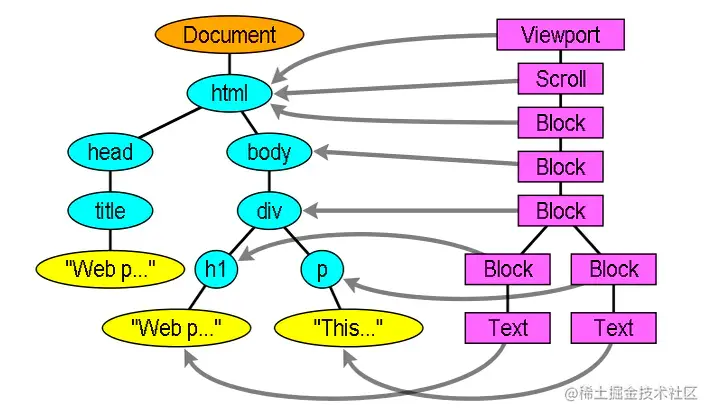

3. 构建渲染树

浏览器会先从DOM树的根节点开始遍历每个可见节点，然后对每个可见节点找到适配的CSS样式规则并应用


注意：渲染树和DOM 树【不完全对应】
因为
1. 【display: none】【meta】【script】【link】的元素【不在】Render Tree中
2. 但【visibility: hidden】的元素【在】Render Tree中

渲染树生成后，还是没有办法渲染到屏幕上，渲染到屏幕需要得到各个节点的位置信息，这就需要布局（Layout）的处理了

4. 渲染树布局(layout of the render tree)

根据生成的渲染树，从渲染树的根节点开始遍历，计算每个节点的几何信息(在设备视口内的确切位置和大小)

布局阶段的输出就是常说的盒子模型，它会精确地捕获每个元素在屏幕内的确切位置与大小

注意
1. 【float元素】，【absoulte元素】，【fixed元素】会发生位置偏移。
2. 【脱离文档流】，其实就是【脱离Render Tree】

5. 渲染树绘制（Painting the render tree）

经过生成的渲染树和Layout阶段，得到了所有可见节点具体的几何信息与样式，然后将渲染树的每个节点转换成【屏幕上的实际像素】。渲染树的绘制工作是【由浏览器的UI后端组件】完成的

重绘与回流

我们都知道HTML默认是流式布局的，但CSS和JS会打破这种布局，尤其是用户与网页交互时，【改变DOM的外观样式以及大小和位置】。因此我们就需要知道两个概念：repaint 和 reflow

重绘 repaint （操作一个DOM节点不会影响其他节点）

在布局过程中，遇到style属性或js操作，改变某个元素的背景色、文字颜色、边框颜色等等不影响它周围或内部布局的属性时，被改变元素本身要重画，但是元素的几何尺寸、元素以及其他元素的位置没有发生改变

回流 reflow （操作一个DOM节点会影响其他节点）

布局过程中，遇到style属性或js操作，对元素的大小、定位等有改变，需要重新计算和绘制所有的结点几何尺寸和位置，则会引起回流。

值得注意的是：比如修改了元素的样式，浏览器【并不会立刻】reflow或repaint一次
因为有【flush队列】让多次回流重绘【变成一次】回流重绘

触发重绘的原因

除了元素的尺寸和位置变化的变化：

背景色、边框颜色、文字颜色、字体改变

触发回流的原因

  1. 页面第一次渲染（初始化）
  2. DOM树变化（如：增删节点）
  3. padding、margin改变
  4. 元素的尺寸大小、包括文字大小改变
  5. 浏览器窗口resize
  6. 获取元素的某些属性

减少reflow、repaint触发次数

CSS方面 —— （多半是style属性引起的：把样式放在style标签或link标签）

  1. 避免设置多层内联样式，将样式合并在一个外部类
// 内联样式
<div style="width: 65px;height: 20px;border: 1px solid;">元素</div>
// 外部类
<head>
    <meta charset="utf-8" />
    <style type="text/css">
        div {
            width: 65px;
            height: 20px;
            border: 1px solid;
        }
    </style>
</head>
  1. 将需要多次回流的元素position属性设为absolute或fixed（比如动画效果）
position属性设为absolute或fixed意味着脱离文档流，因而元素样式发生改变时不会引起回流重绘

JS方面 —— （操作DOM节点时引起的：重点减少次数）

  1. 避免多次读取 DOM 节点可以用变量将结果存起来
  2. 需要多次操作同一 DOM 节点时可以先将该节点的元素设置display:none，操作完再显示。（因为隐藏元素不在render树内，因此修改隐藏元素不会触发回流重绘）
  3. 操作多个 DOM 节点时将所有的 DOM 操作集中在一起（原因如下）
a. 浏览器会维护1个`队列`，把所有会引起回流、重绘的操作放入这个队列
b. 等队列中的操作到了`一定的数量`或者到了`一定的时间间隔`，浏览器就会`flush队列`，进行一个批处理
c. 这样就会让多次的回流、重绘`变成一次`回流重绘
d. 有特殊情况，会`提前执行`flush队列
需要获取这些值时：
width、height；
clientWidth、clientHeight、clientTop、clientLeft；（clientWidth = width+左右padding）
offsetWidth、offsetHeight、offsetTop、offsetLeft；（offsetWidth = width+左右padding+左右boder）
scrollWidth、scrollHeight、scrollTop、scrollLeft；

4.形变和位移用transfrom代替 DOM 节点操作

附加问题

display:none和visibility: hidden的区别

相同点：控制元素的显示与隐藏

不同点：

  1. 意义上：display:none表示元素不要了，visibility: hidden表示元素看不见
  2. 原理上：display:none的元素不在渲染树上，visibility: hidden的元素在渲染树上
注意：display:none的元素虽然不在渲染树上，但会在 DOM 树上
  1. 影响上：设置元素为display:none时会引起回流，设置元素为visibility: hidden会引起重绘
注意：display:none的元素是操作 DOM 节点，使得该元素所在节点去掉，所以需要回流

回流 reflow 和重绘 repaint 的联系与区别

联系：回流 reflow 必定引起重绘 repaint

区别：

  1. 本质上
  2. 触发原因上
  3. 过程上

如何减少reflow、repaint触发次数

CSS 方面
  1. 外部类代替多个内联样式
  2. 设置position脱离文档流
JS 方面
  1. 多次读取 DOM 节点时变量来存
  2. 多次操作同一 DOM 节点时先设置display:none
  3. 同时操作多个 DOM 节点时集中，有flush队列
  4. 形变和位移用transfrom代替 DOM 节点操作

如何优化渲染效率

优化方案见 浏览器系列 -- 优化页面加载
