初探微信小程序架构原理

·  阅读 4504

前言

小程序的主要开发语言是 JavaScript ,虽然有与网页开发有相似性但是还有一定的区别

  • 网页开发渲染线程和脚本线程是互斥的,也是为什么长时间的脚本运行可能会导致页面失去响应
  • 小程序中,逻辑层和渲染层是分开的,双线程同时运行。渲染层的界面使用 WebView 进行渲染;逻辑层采用 JSCore 运行 JavaScript 代码
  • 网页开发面对的主要是浏览器及移动端浏览器 WebView
  • 小程序开发面对的是两大操作系统 iOS 和 Android 的 微信客户端,所以开发时候需要注意的是微信客户端的版本号和小程序API 支持的基础库版本号

渲染非原生组件以及脚本执行环境的区别如下

运行环境逻辑层渲染层
AndroidV8Chromium定制内核
iOSJSCoreWKWebView
小程序开发者工具NWJSChrome WebView

小程序宿主环境

在前言中提到小程序的宿主环境为微信客户端,所以借助宿主环境提供的能力,可以完成许多普通网页无法完成的功能

渲染层和逻辑层

首先,我们来简单了解下小程序的运行环境。小程序的运行环境分成渲染层和逻辑层,其中 WXML 模板和 WXSS 样式工作在渲染层,JS 脚本工作在逻辑层。

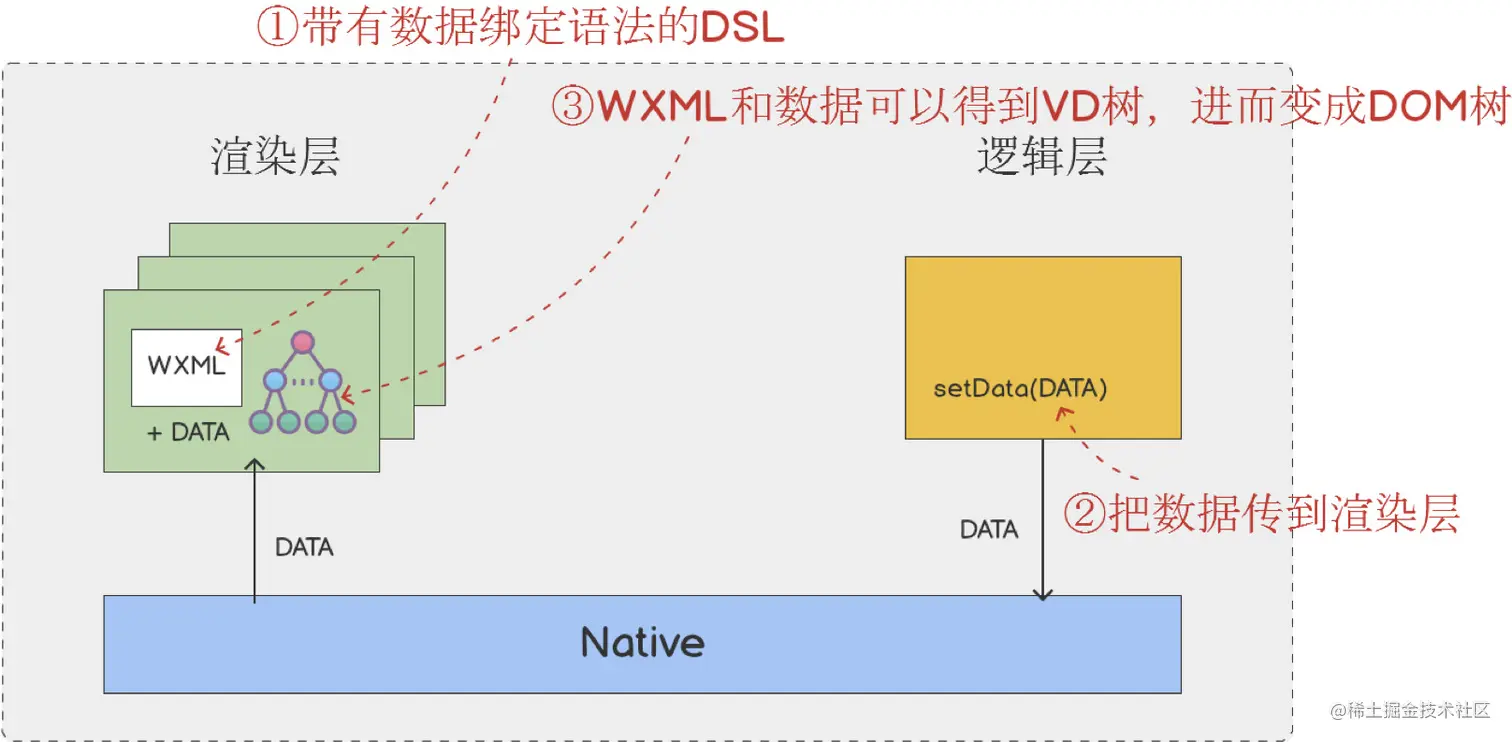

小程序的渲染层和逻辑层分别由2个线程管理:渲染层的界面使用了 WebView 进行渲染;逻辑层采用 JsCore 线程运行 JS 脚本。一个小程序存在多个界面,所以渲染层存在多个 WebView 线程,这两个线程的通信会经由微信客户端做中转,逻辑层发送网络请求也经由 Native 转发,小程序的通信模型下图所示。


视图和逻辑通信

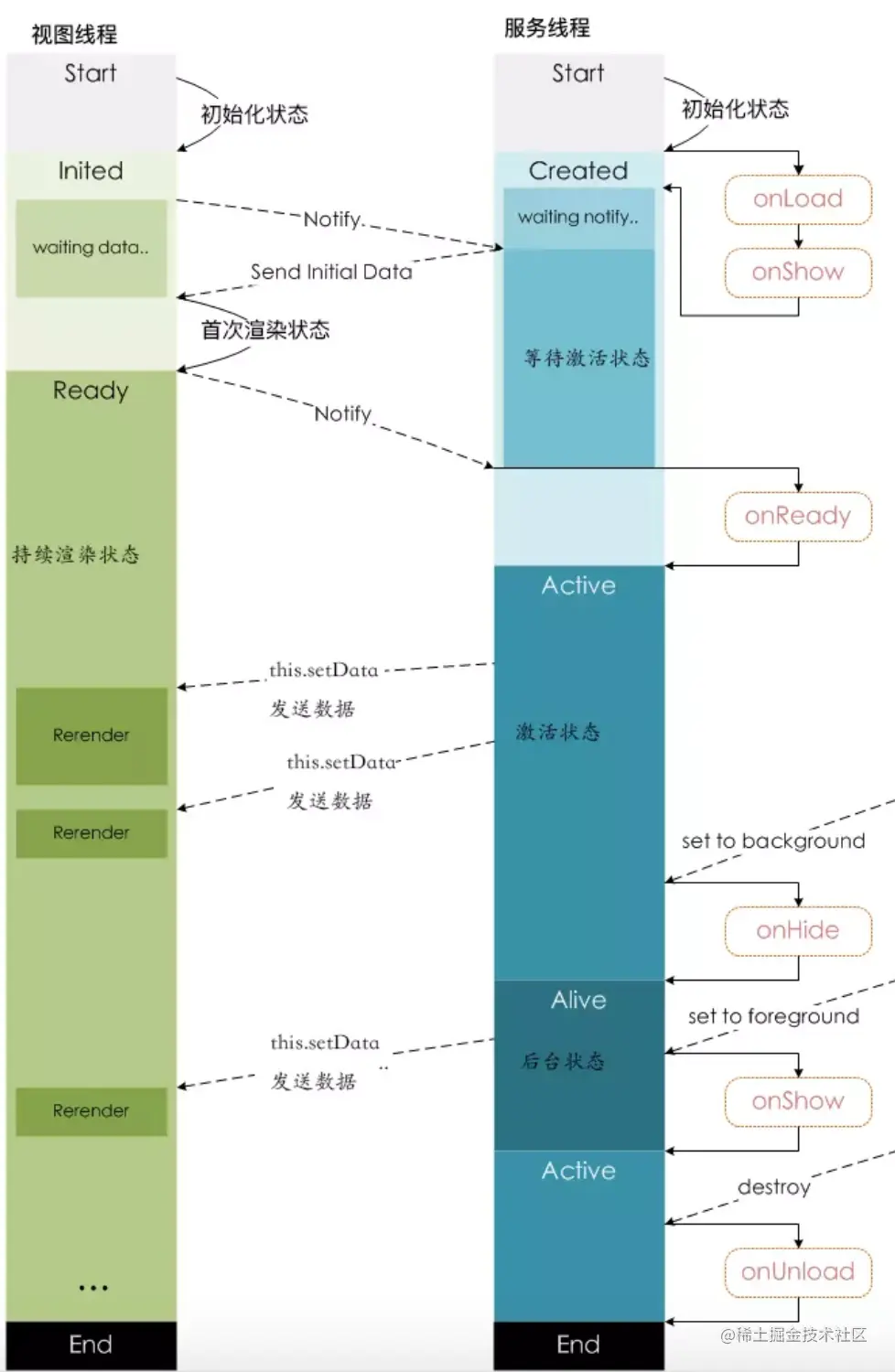

多 WebView 模式下,每一个 WebView 都有一个独立的 JSContext,那视图和逻辑是如何进行通讯?如下图双线程生命周期所示。


相对于浏览器双线程模型

  • 更加安全,因为微信小程序阻止开发者使用一些浏览器提供的一些功能,如操作DOM、动态执行脚本等
  • 不用等待浏览器主线程去下载并解析 html,遇到 JS 脚本还会阻塞,影响视图渲染,造成白屏
  • 缺点是双线程如果频繁的通信,操作 setDate 更新视图,对性能消耗特别严重,例如拖拽、滚动等

整体架构

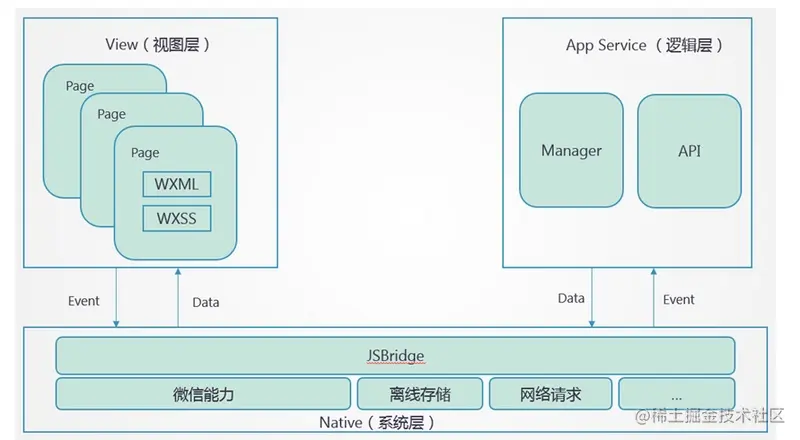

当我们对 View 层进行事件操作后,会通过 WeixinJSBridge 将数据传递到 Native 系统层。Native 系统层决定是否要用 native 处理,然后丢给逻辑层进行用户的逻辑代码处理。逻辑层处理后将数据通过 WeixinJSBridge 返给 View 层。View 渲染更新视图,如下图所示。


编译原理

微信开者工具模拟器运行的代码是经过本地预处理、本地编译,才能看见的页面。而微信客户端运行的代码是额外经过服务器编译的。只有经过编译才能识别并运行小程序的代码。我们先来看一下小程序文件的基本结构

  • .wxml 页面结构
  • .wxss 页面样式
  • .js 页面逻辑
  • .json 页面相关配置按照【约定优于配置】的原则

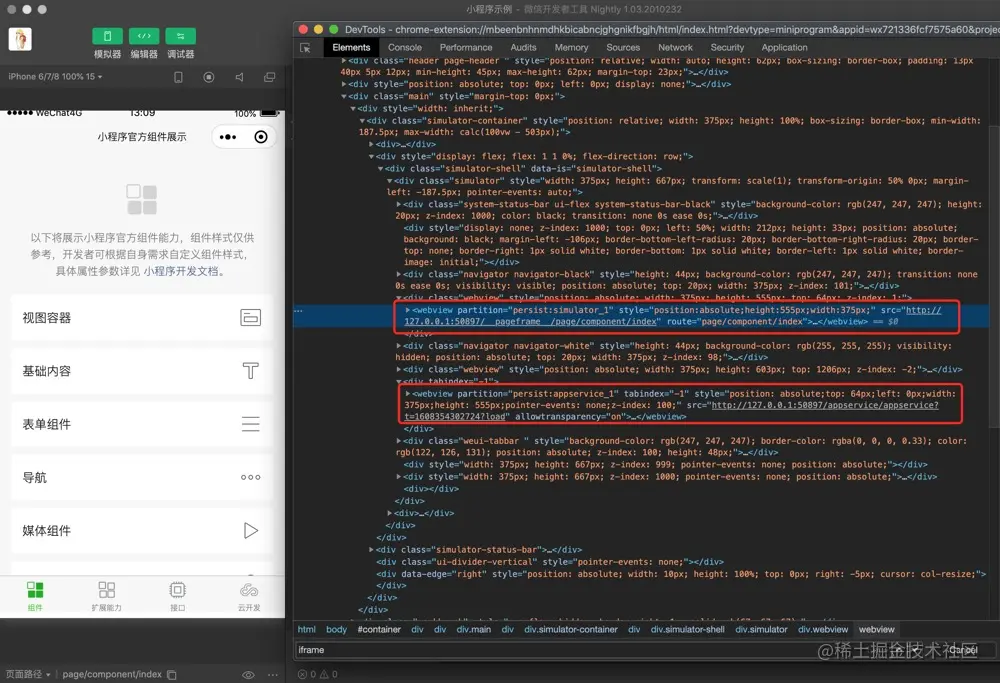

接下来我们打开小程序开发者工具,点击左上角微信开发者工具 >> 调试 >> 调试微信开发者工具,看到如下界面(官网组件demo)


可以看到渲染层和逻辑层是两个 webview,第一个对应的 webview 是渲染层,每个页面都有一个webview,而逻辑层的 appservice 是只有一个。

然后我们接着往下看 webview 中到底是什么?打开 webview 发现 iframe 标签是空的,但我们想要查看怎么办,打开调试面板(console)下面输入

// 第一步先找到所有的webview
document.getElementsByTagName('webview')
// 第二步找到第一个渲染层页面用开发工具命令打开
document.getElementsByTagName('webview')[0].showDevTools(true,null)
复制代码

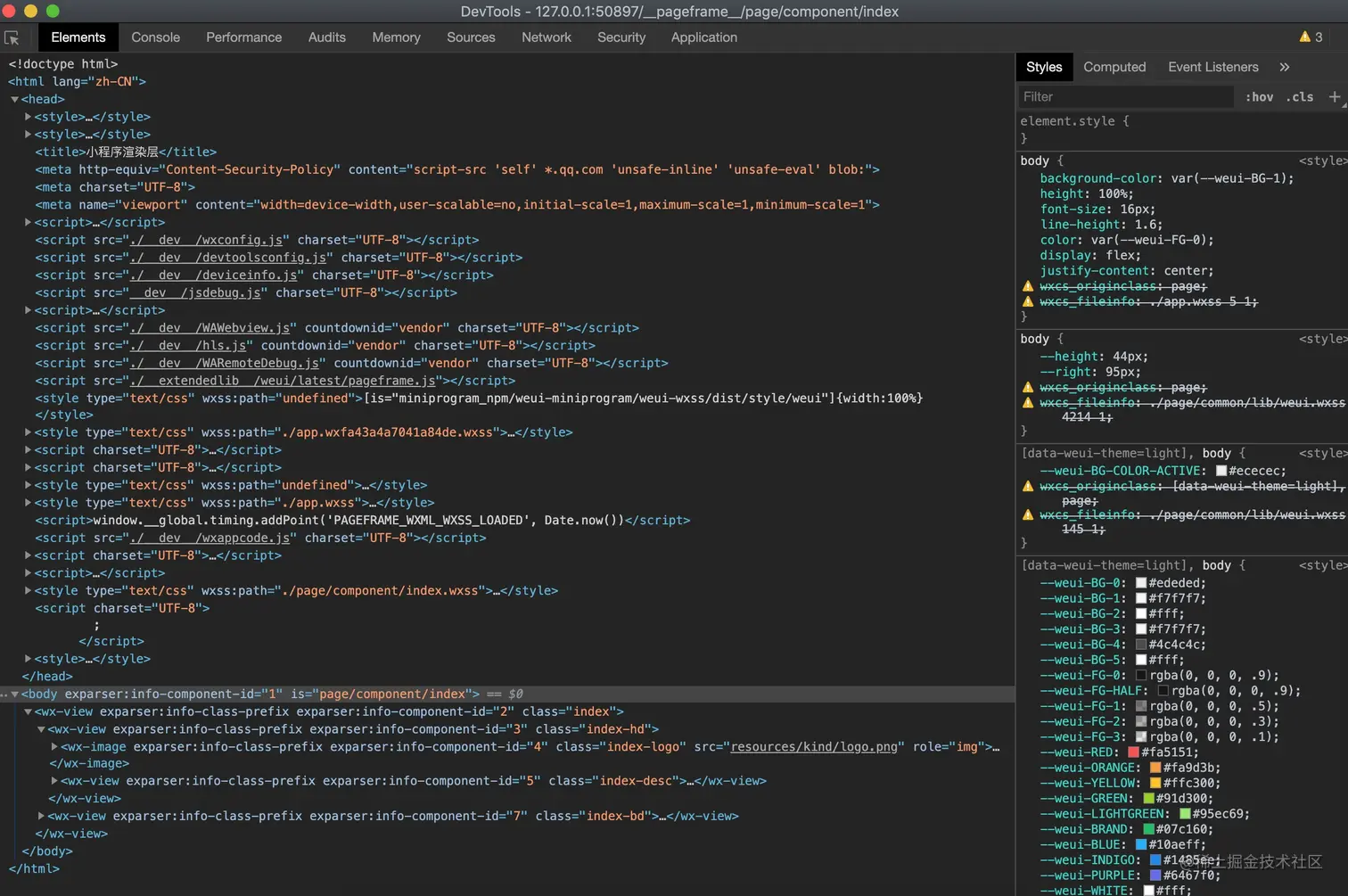

这个时候我们会看到如下窗口,这个页面就是我们渲染层的页面结构了。

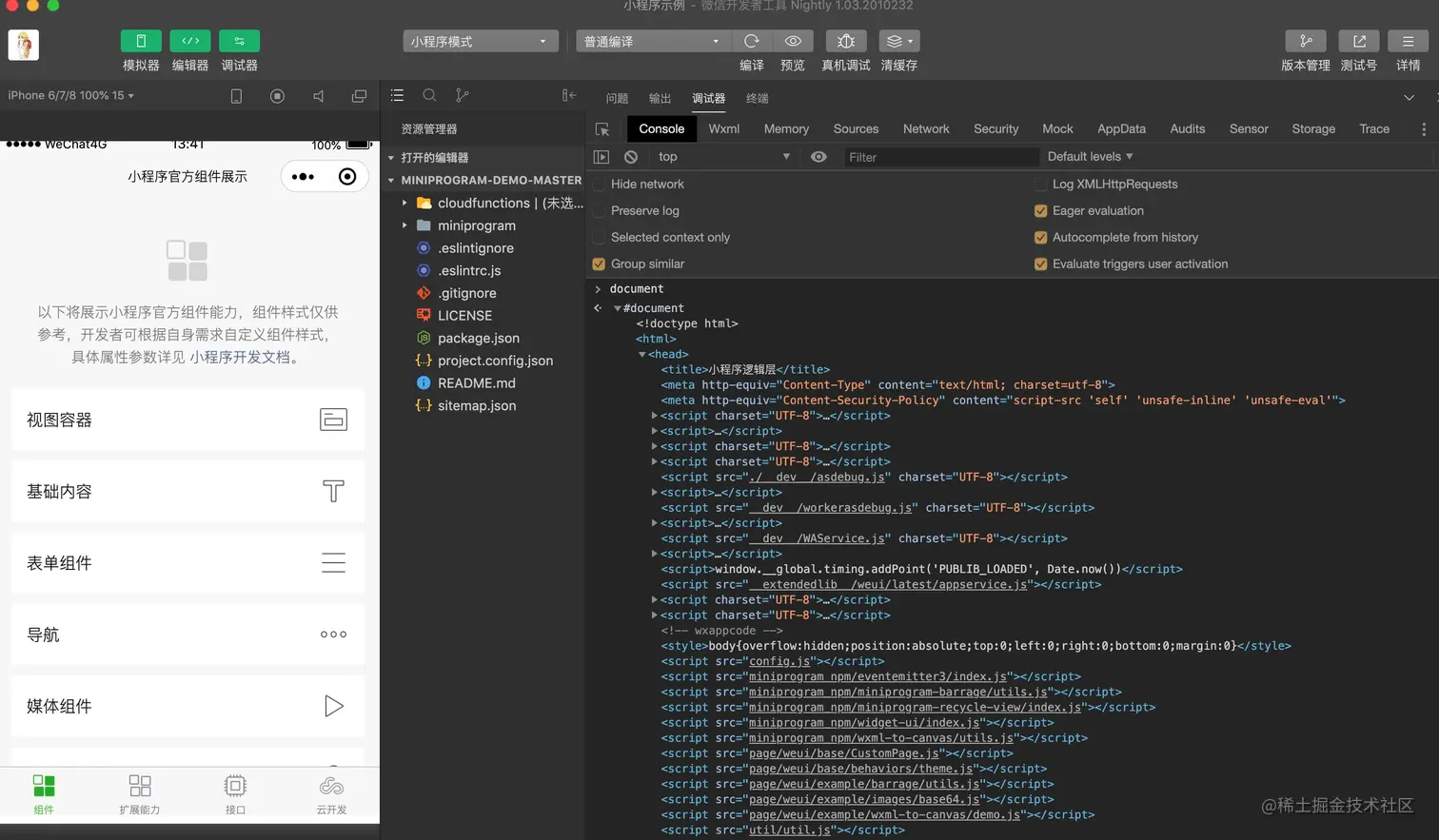

mini05.jpg 既然能看到每一个渲染层,肯定也能看到逻辑层代码,在开发者工具控制台中输入 document,出现如下页面


接下来我们看一下微信小程序使用的基础库文件。在开发者工具控制台中输入 openVendor() 就会打开本地小程序的 WeappVendor 目录,有几个重要的文件

  • wcc 编译器负责将 wxml 编译成 js 文件
  • wcsc 编译器负责将 wxss 文件编译成 js 文件
  • xxx.wxvpkg 是不同版本的小程序基础库,主要包含小程序基础库 WAServiceWAWebview,这块后续分析。

wcc的作用

1、新建一个名为 compiler.js 的文件,并写入以下代码

const fs = require("fs");
const miniprogramCompiler = require("miniprogram-compiler");

const path = require("path");
let JsCompiler = miniprogramCompiler.wxmlToJs(path.join(__dirname));
let cssCompiler = miniprogramCompiler.wxssToJs(path.join(__dirname));
fs.writeFileSync("wxml.js", JsCompiler);
fs.writeFileSync("wxcss.js", cssCompiler);
复制代码

2、执行 npm install miniprogram-compiler 3、执行 node compiler.js,会在同目录生成 wxmlwxcss 两个 JS 文件 4、新建 index.wxml 并写入如下代码

<view class="box">
  <text class="box-text">{{ text }}</text>
</view>
复制代码

5、新建 index.html 引入文件 wxml.js,如下代码

<script src="./wxml.js"></script>
<script>
  const res = $gwx("index.wxml");
  const virtualTree = res({
    text: 'data数据'
  });
  console.log(virtualTree);
</script>
复制代码

用浏览器打开 index.html 控制台会输出类似 Virtual DOM 的对象

{
  "tag":"wx-page",
  "children":[{
    "tag":"wx-view",
    "attr":{ "class":"box"},
    "children":[{
        "tag":"wx-text",
        "attr":{ "class":"box-text" },
        "children":[ "data数据" ],
        "raw":{},
        "generics":{}
    }],
    "raw":{},
    "generics":{}
  }]
}
复制代码

wcc的作用就是:

  • 执行 wcc 编译 wxml 生成相关页面注册代码,并记录标签的属性及其值(生成 JS 文件)
  • 这个文件主体是一个 $gwx() 函数,接收两个参数 path (页面 wxml 路径)和 global(顶层对象)

wcsc的作用

  • wcsc 编译 wxss 得到一个 js 文件
  • 添加尺寸单位rpx转换,可根据屏幕宽度自适应
  • 提供 setCssToHead 方法将转换后的 css 内容添加到 header

xxx.wxvpkg

上面提到过开发者工具中输入openVendor 之后会看到很多 .wxvpkg 文件,这是小程序的基础库,主要有两部分组成 WAServiceWAWebview

  • WAWebview:小程序视图层基础库,提供视图层基础能力
  • WAService:小程序逻辑层基础库,提供逻辑层基础能力

微信小程序基础库版本是不断更新的,当前我本地的最高版本为 2.14.1.wxvpkg ,我们可以利用unwxapkg 解压 2.14.1.wxvpkg。解压后的目录为

├── WAAutoService.js
├── WAAutoWebview.js
├── WAGame.js
├── WAGameSubContext.js
├── WAGameVConsole.html
├── WAGfxEmsc.js
├── WAGfxEmsc.wasm
├── WAPageFrame.html
├── WAPerf.js
├── WARemoteDebug.js
├── WAService.js
├── WAServiceMainContext.js
├── WASourceMap.js
├── WASubContext.js
├── WAVConsole.js
├── WAVersion.json
├── WAWKWorker.html
├── WAWebview.js
├── WAWidget.js
└── WAWorker.js
复制代码

其他文件先忽略,我们先看一下 webview 引用的两个基础文件源码概览 WAWebviewWAService

其中,WAWebview 最主要的几个部分:

  • Foundation:基础模块(发布订阅、通信桥梁 ready 事件)
  • WeixinJSBridge:消息通信模块(js 和 native 通讯) Webview 和 Service都有相同的一套
  • exparser:组件系统模块,实现了一套自定义的组件模型,比如实现了 wx-view
  • __virtualDOM__:虚拟 Dom 模块
  • __webViewSDK__:WebView SDK 模块
  • Reporter:日志上报模块(异常和性能统计数据)

其中,WAService 最主要的几个部分:

  • Foundation:基础模块
  • WeixinJSBridge:消息通信模块(js 和 native 通讯) Webview 和 Service都有相同的一套
  • WeixinNativeBuffer:原生缓冲区
  • WeixinWorker:Worker 线程
  • JSContext:JS Engine Context
  • Protect:JS 保护的对象
  • __subContextEngine__:提供 App、Page、Component、Behavior、getApp、getCurrentPages 等方法

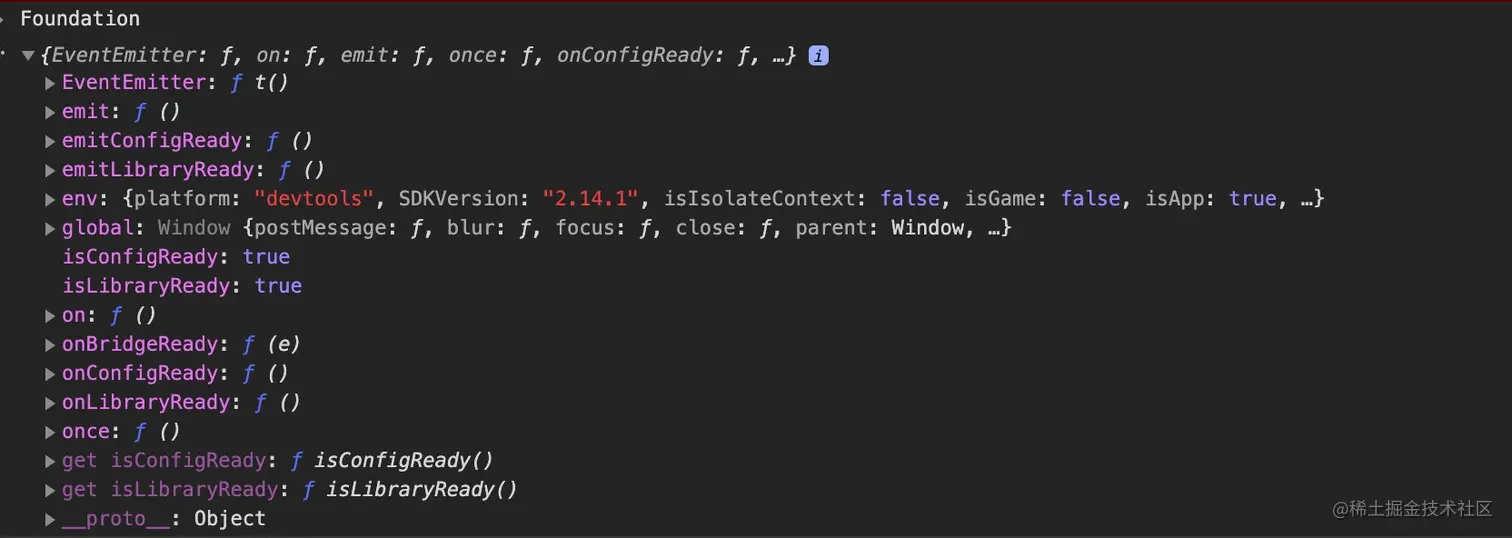

Foundation 模块

基础模块提供环境变量 env、发布订阅 EventEmitter、配置/基础库/通信桥 Ready 事件。

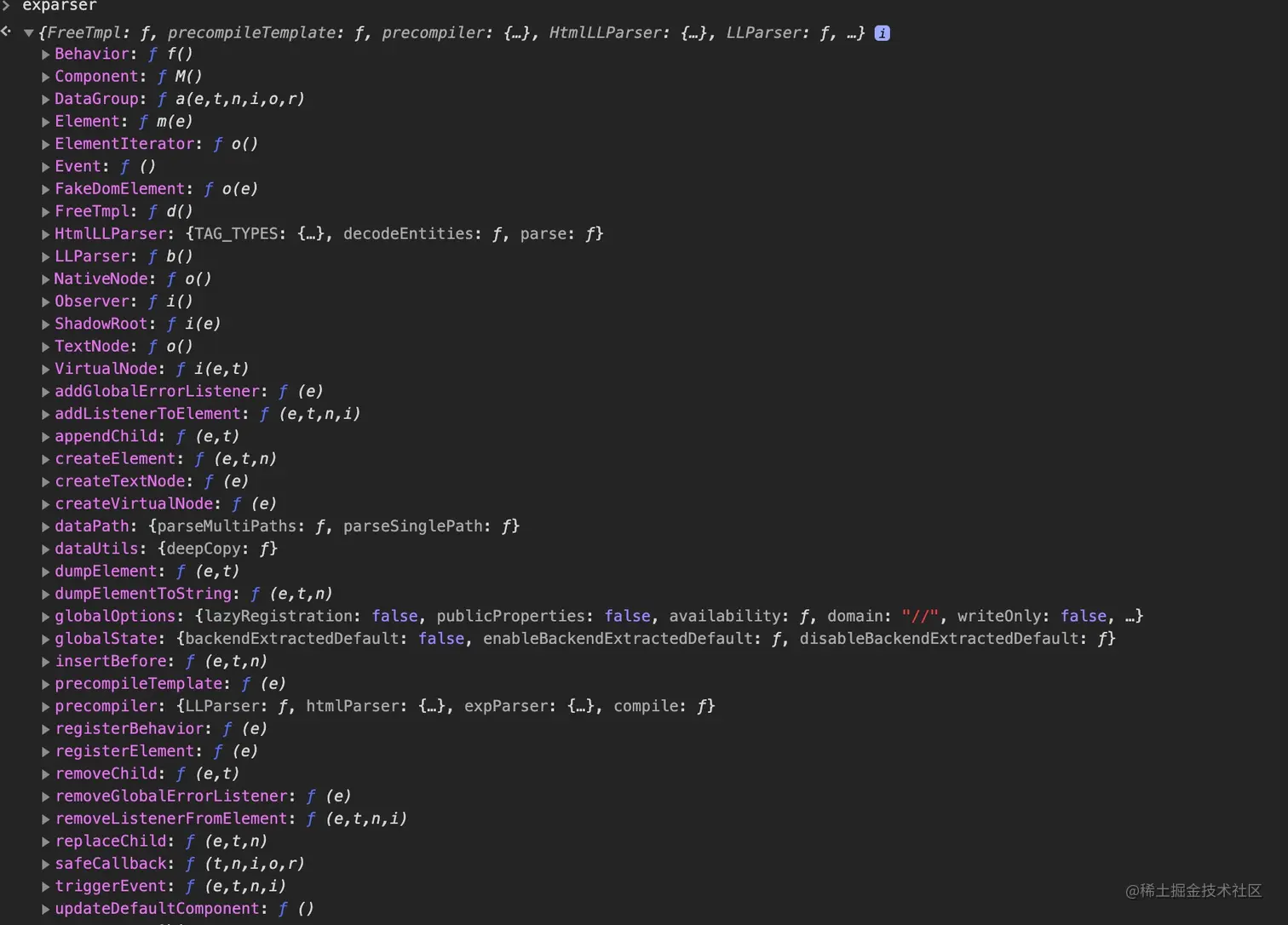

Exparser 模块

微信小程序的组件组织框架,内置在小程序基础库中,为小程序的各种组件提供基础的支持。小程序内的所有组件,包括内置组件和自定义组件,都由 Exparser 组织管理。Exparser 的组件模型与 WebComponents 标准中的 ShadowDOM 高度相似。Exparser 会维护整个页面的节点树相关信息,包括节点的属性、事件绑定等,相当于一个简化版的 Shadow DOM 实现。

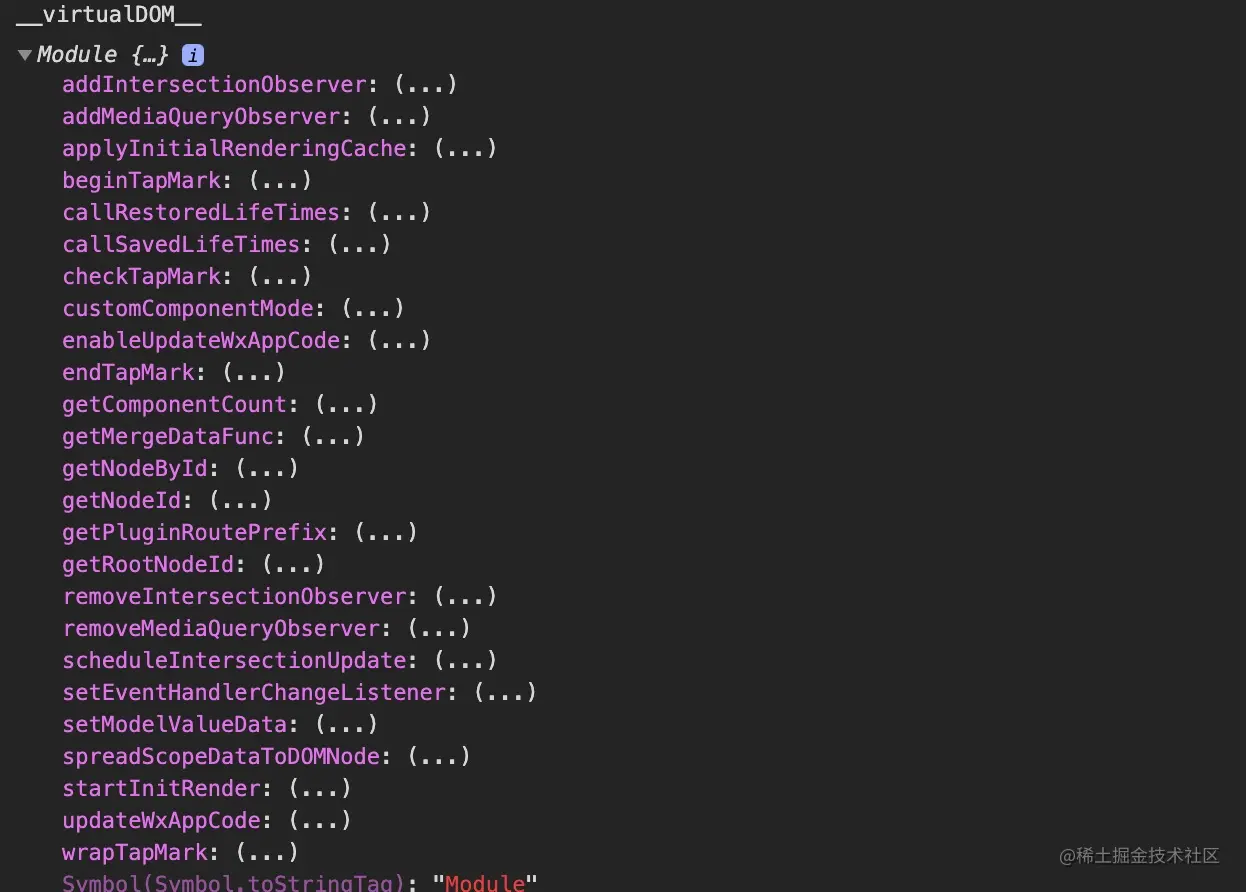

Virtual DOM 模块

生成 wx-element 对象,和 virtual-dom 类似

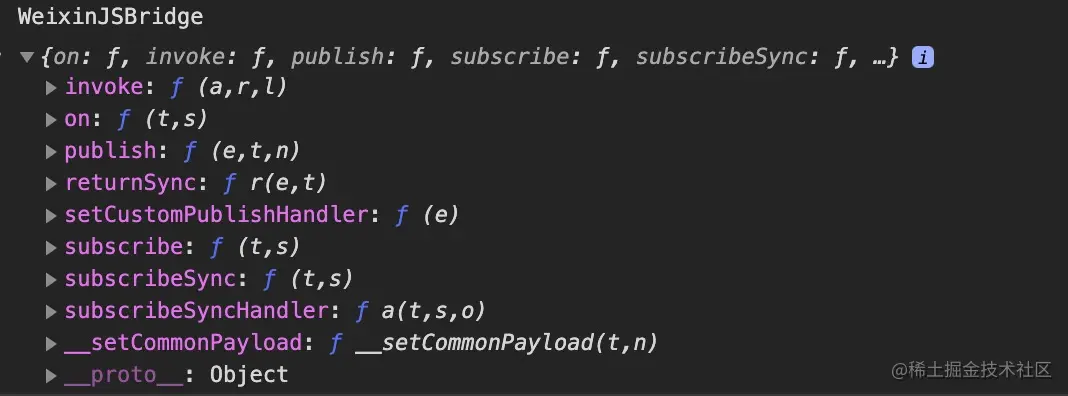

WeixinJSBridge 模块

提供了视图层 JS 与 Native、视图层与逻辑层之间消息通信的机制,如下图几个方法:


首次渲染流程

通过上面这些主体结构和函数,对小程序应该有大致的了解,那么我们把上面串起来看一下首次渲染的流程

  • 打开微信开发者工具
  • 点击左上角调试微信开发者工具
  • 调试面板输入 document.getElementsByTagName('webview')[0].showDevTools(true)

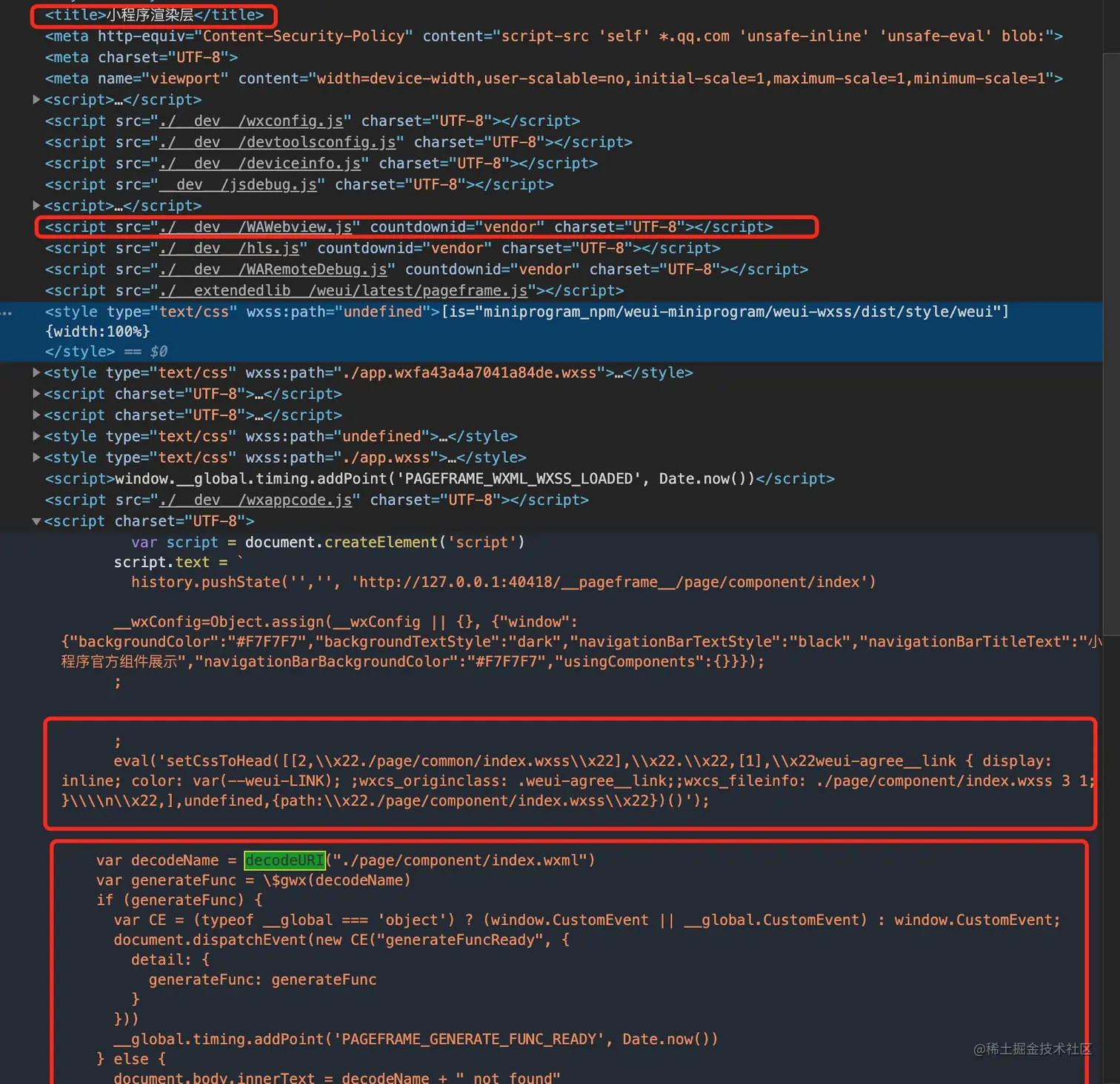

上图中最后标注的代码

var decodeName = decodeURI("./pages/index/index.wxml");
var generateFunc = $gwx(decodeName);
if (generateFunc) {
    var CE = (typeof __global === 'object') ? (window.CustomEvent || __global.CustomEvent) : window.CustomEvent;
    document.dispatchEvent(new CE("generateFuncReady", {
        detail: {
            generateFunc: generateFunc
        }
    })) __global.timing.addPoint('PAGEFRAME_GENERATE_FUNC_READY', Date.now())
} else {
    document.body.innerText = decodeName + " not found"console.error(decodeName + " not found")
};
复制代码

所以初次渲染流程如下

  • 利用 $gwx 创建类似虚拟 DOM 的节点树
  • 创建自定义事件 window.CustomEvent(CE)
  • 分发自定义事件 document.dispatchEvent
  • 在 WAWebview 监听这个事件,然后通过 WeixinJSBridge 通知 JS 逻辑层视图已经准备好
  c = function() {
    setTimeout(function() {
          ! function() {
            var e = arguments;
            r(function() {
              WeixinJSBridge.publish.apply(WeixinJSBridge, o(e))
            })
        }("GenerateFuncReady", {})
    }, 20)
  }
  document.addEventListener("generateFuncReady", c)
复制代码
  • 最后 JS 逻辑层将数据给 Webview 视图层,进行首次渲染


通信原理

小程序逻辑层和渲染层的通信会由 Native (微信客户端)做中转,逻辑层发送网络请求也经由 Native 转发。

视图层组件:

内置组件中有部分组件(map、video等)是利用到客户端原生提供的能力,那是怎么通信的呢?iOS 是利用了 WKWebView 的提供 messageHandlers 特性,而在安卓则是往 WebView 的 window 对象注入一个原生方法,最终会封装成 WeiXinJSBridge 这样一个兼容层,主要提供了调用(invoke)和监听(on)这两种方法。

逻辑层接口:

iOS 平台往 JavaScripCore 框架注入一个全局的原生方法,而安卓方面则是跟渲染层一致。 不论视图层(部分组件)还是逻辑层,开发者都是间接地调用客户端原生底层的能力。
