ListView与RecyclerView

willA笔记更新ing
1,201 阅读4分钟

构成

  • ListView
    • View+Adapter
  • RecyclerView
    • View+Adapter+LayoutManager

ListView与RecyclerView的区别

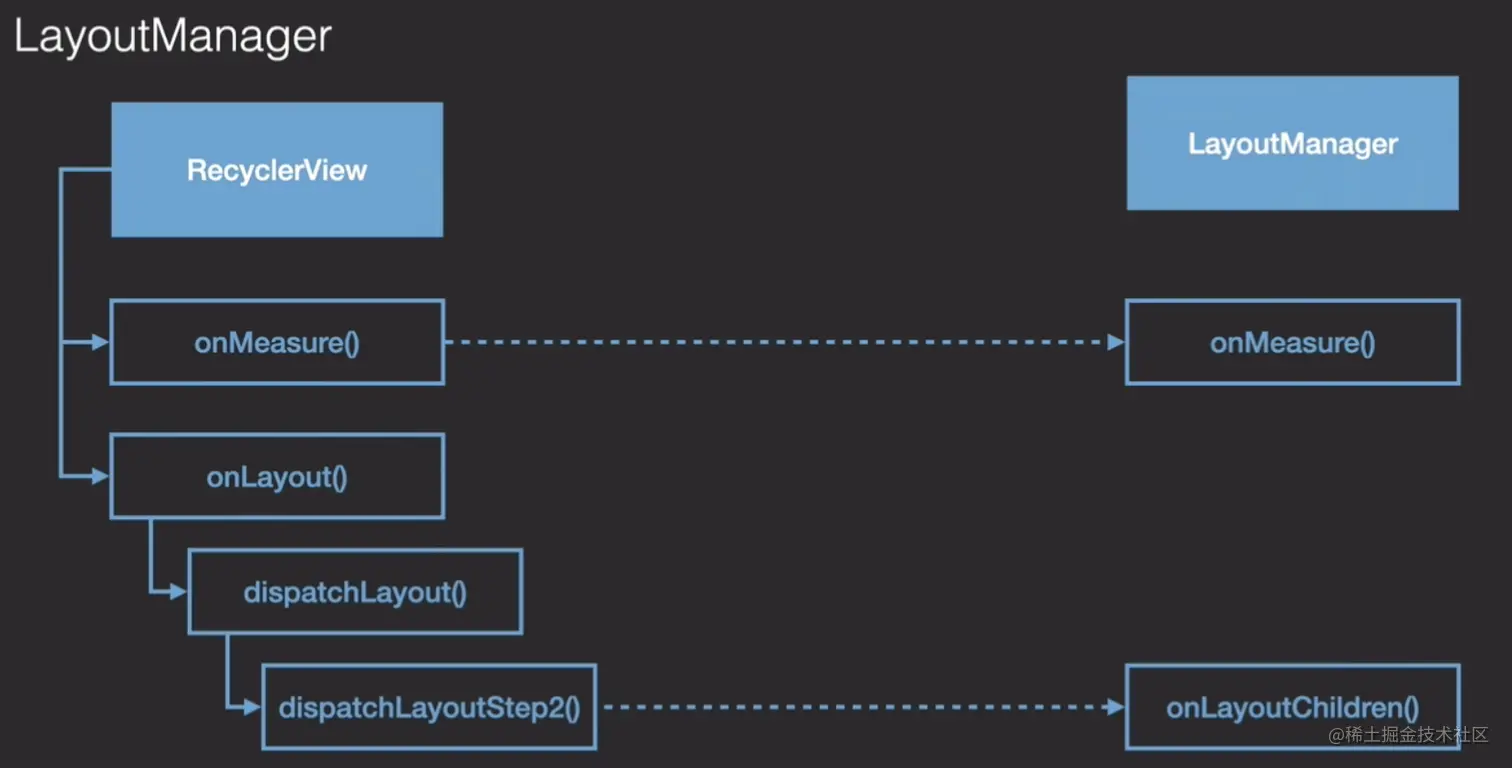

  • RecyclerView的测量和布局工作都交由LayoutManager负责
    • rcy1.png
    • RecyclerView 负责触摸反馈管理，布局控件有专门的 LayoutManager。
  • 在回收复用上，RecyclerView复用的是ViewHolder，ListView复用的是View（一般通过手写Holder的方式来减少findviewbyid的重复工作）
  • ListView 中有两层缓存，绝大多数情况下只有其中一层生效。
  • RecyclerView 中 Scrap、Cache 和 Pool都会频繁的参与复用机制。并且还可以通过 自定义缓存来实现特殊策略的缓存实现(只是没有确切的使用场景和应用)。
  • RecycerlView 的 RecycledViewPool 可以让多个 RecyclerView 公用一个 Pool 来极 大的提升复用效率。

回收复用

  • ListView负责缓存管理的对象是Recyclerbin，包含两级缓存
    • mActiveViews[] 和 ArrayList[] mScrapViews
      • mActiveViews可以理解为屏幕可见的views
      • mScrapViews可以理解为不在屏幕内的views
        • 之所以声明为数组类型的List是因为要考虑viewType，即不同的item类型
  • RecyclerView负责缓存管理的对象是Recycler，对应ListView中的Recyclerbin，四级缓存如下
        final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();
    ArrayList<ViewHolder> mChangedScrap = null;

    final ArrayList<ViewHolder> mCachedViews = new ArrayList<ViewHolder>();
    RecycledViewPool mRecyclerPool;

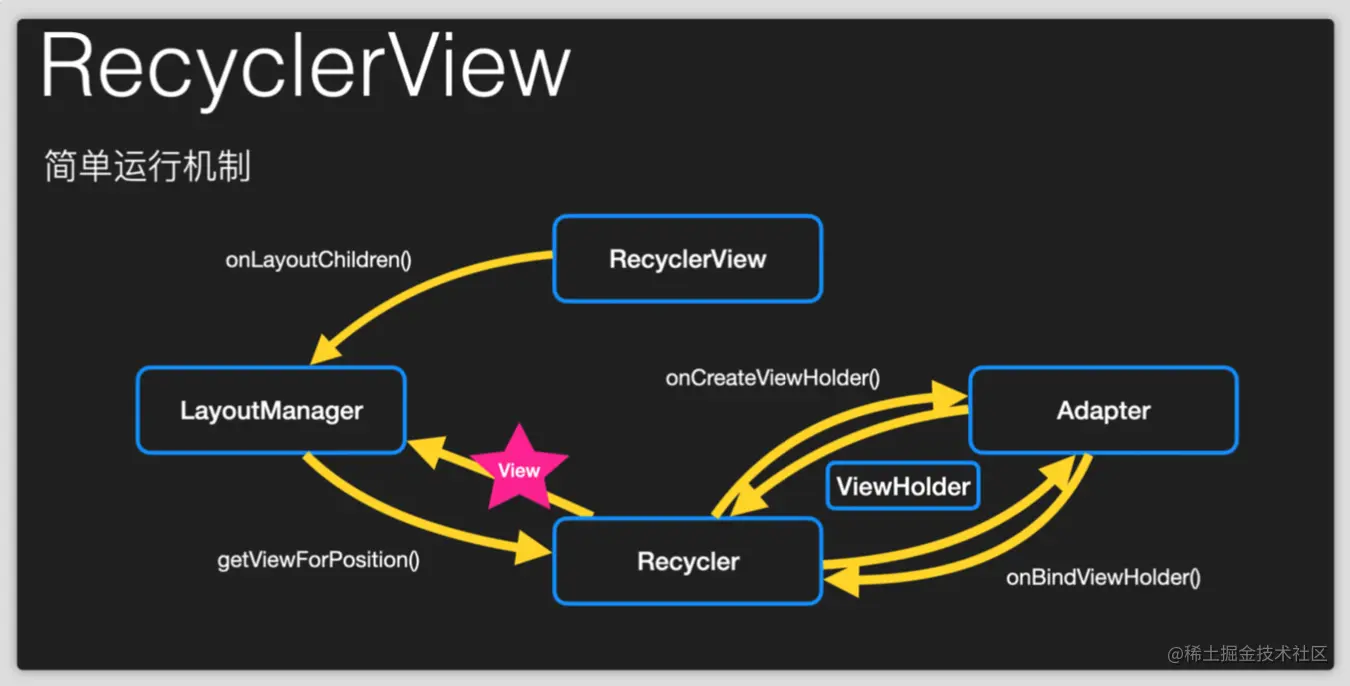

RecyclerView简单运行机制


  • LayoutManager只会向Recycler索要view
  • onCreaterViewHolder是由Recycler调用，Adapter将ViewHolder返回

从Listview到RecyclerView


  • ListView上做动画特别麻烦，所以这也是RecyclerView被推出的原因之一
  • ListView之所以做动画麻烦，是因为不知道具体那几个View发生了改变，从而无法做到局部刷新
  • RecyclerView上局部刷新变得简单

ListView复用机制

  • mActiveViews[]作用：当ListView数据没有发生改变的时候，ListView又进行了重新布局layout(),将子元素在mActiveViews一存一取，达到快速复用的效果，复用效率比较高，listview根本不需要调用我们重写的getView方法，onCreate和onBind都不需要执行
    • mActiveViews的使用率很低，由于历史原因，sdk版本很低的的时候listview会多次layout，这个时候mActiveViews有效提升了效率
  • ArrayList[] mScrapViews：notifyDataSetChanged以及滑动时出场和进场都会和mScrapViews进行交互
    • 屏幕内显示的情况
      • 数组中每一个list对应一组viewType中view的集合
      • 每一个view都会添加到缓存中，绑定的时候重新取出来

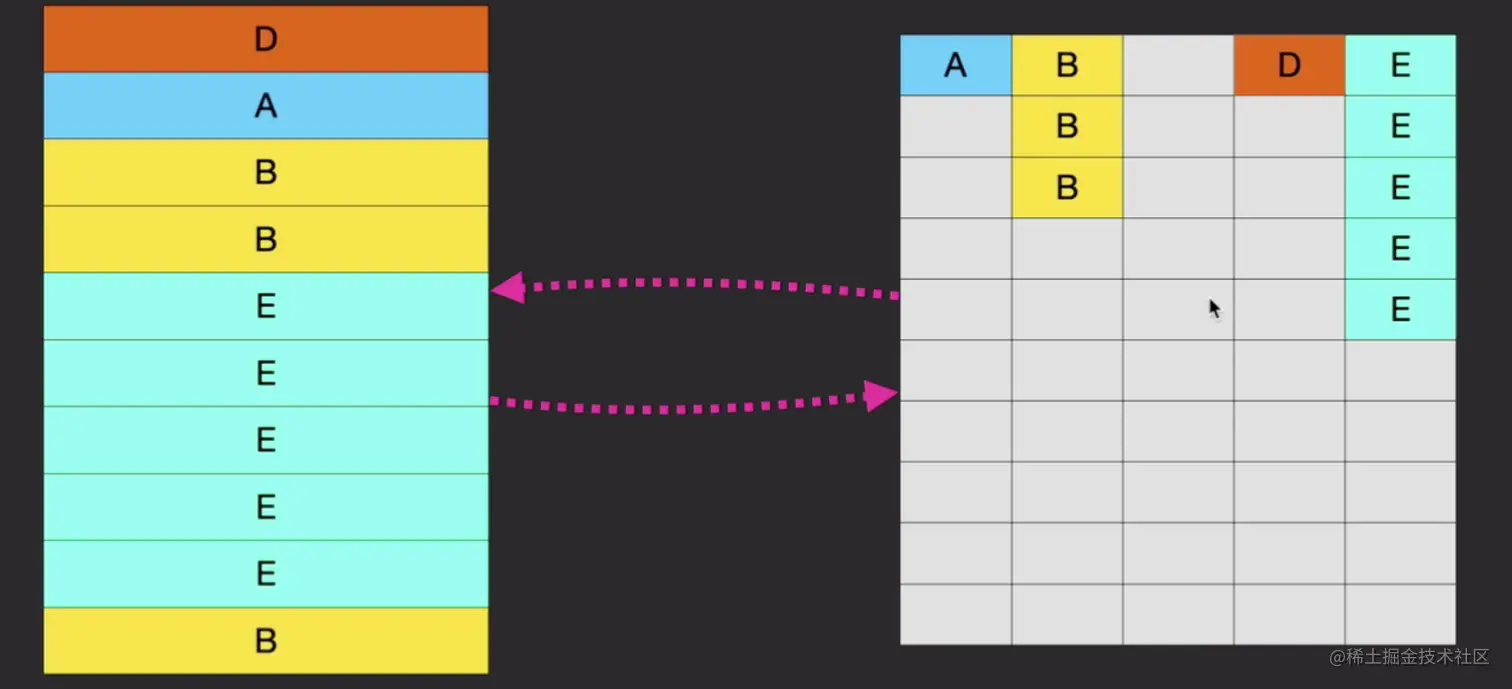

      • 如图 rcy4.png
    • 滑动的情况
      • 一旦view滑出view，就会被会受到缓存中
      • 一旦滑入屏幕，就会从缓存中拿
      • 如果缓存中没有

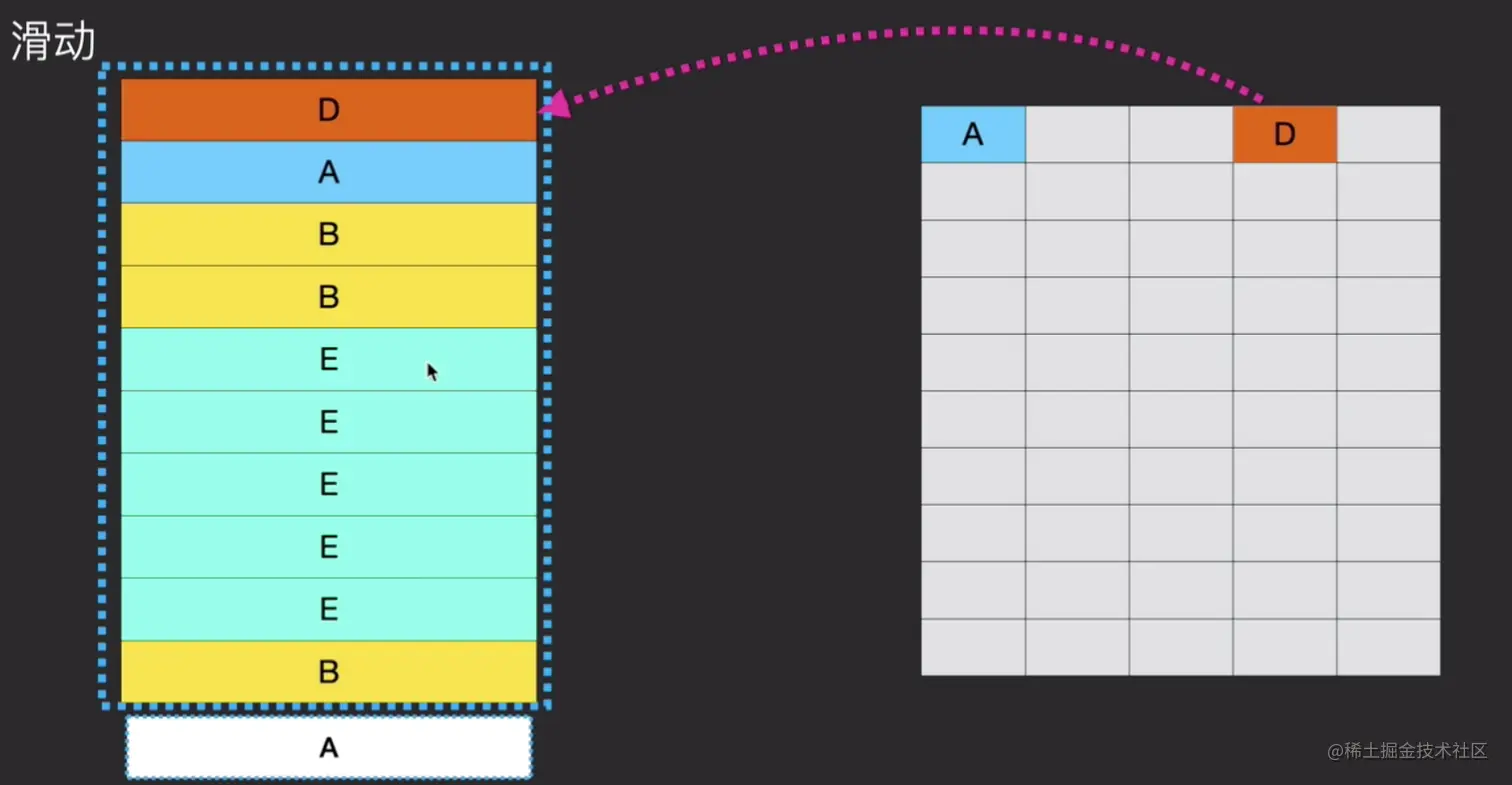

      • 如图 rcy5.png

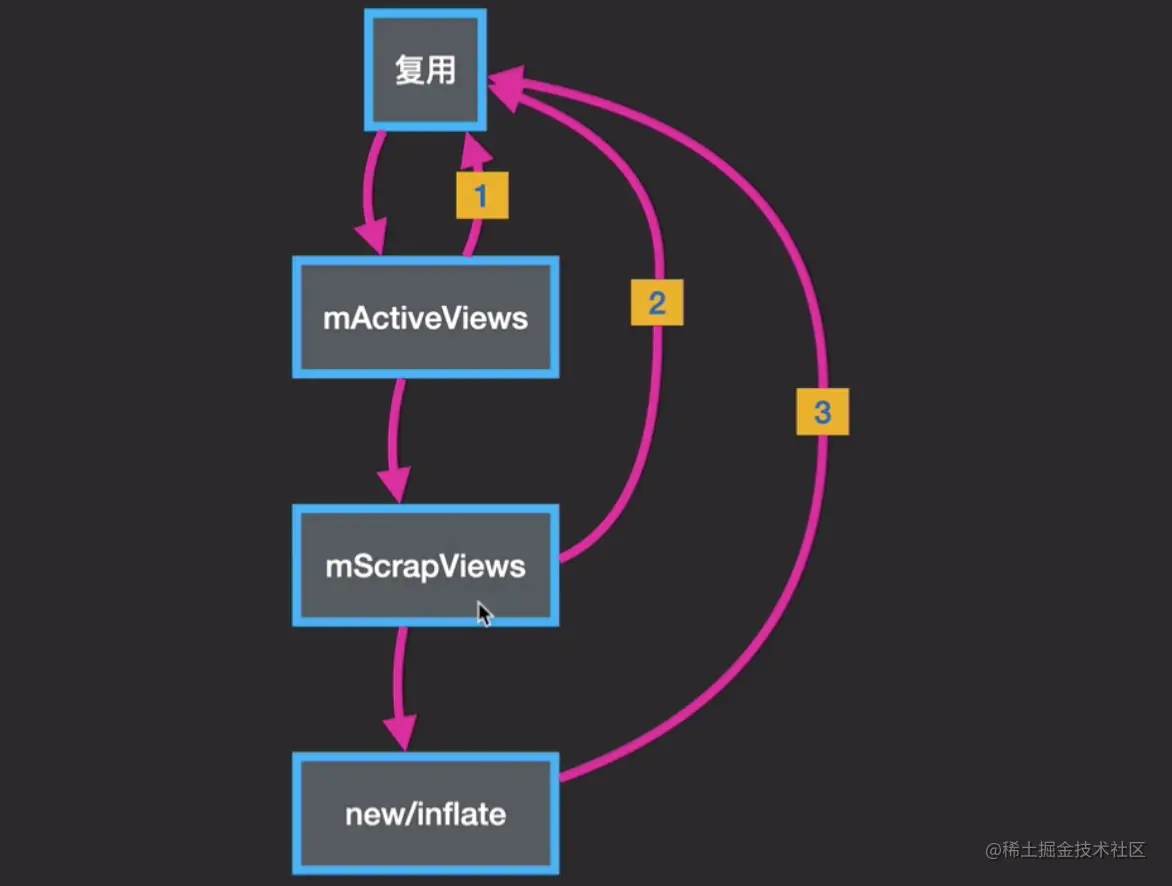

  • ListView复用逻辑总结
    • rcy6.png
    • 先从mActiveViews中取
    • 如果没有，从mScrapViews中取
    • 如果还是没有，需要创建新的view返回使用

RecyclerView中的四级缓存

  • mCachedViews
    • 主要是优化滑动时的性能，默认情况下只能存放两个回收的viewHolder，可以通过setItemViewCacheSize自定义容积

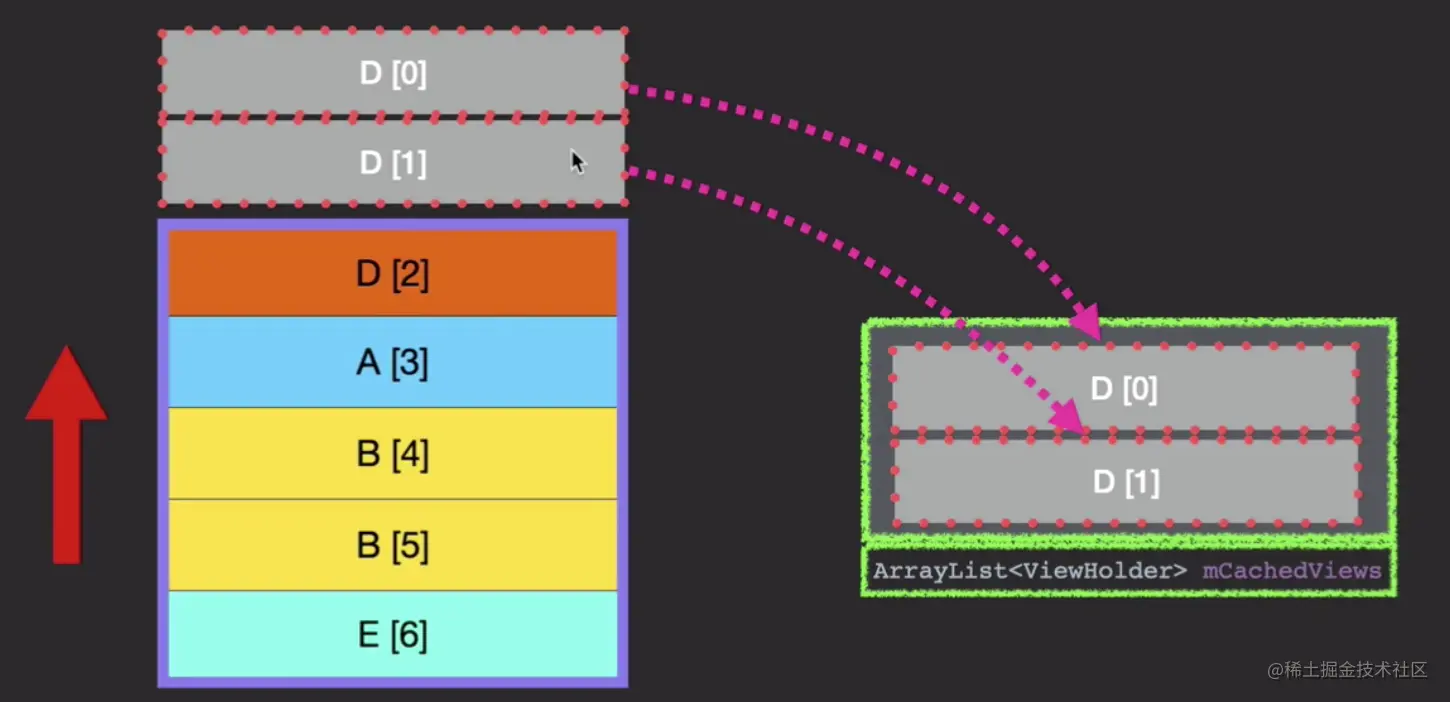

    • rcy7.png
    • 向上滑动屏幕，当上面的item被移出屏幕时，如position0和position1会被存入mCachedViews
    • 向下滑动屏幕，position1重新出现在屏幕范围内，会从mCachedViews中找有没有缓存position为1的view，存在就直接复用
    • mCachedViews的缓存不会按照viewType进行分类，也就是说不同类型的viewHolder都可以存放在mCachedViews中，也就是说上面的滑入滑出操作不会执行onBindViewHolder
    • 由于刚才的下拉操作，position6被移除屏幕，这时候它会被存在mCachedViews中

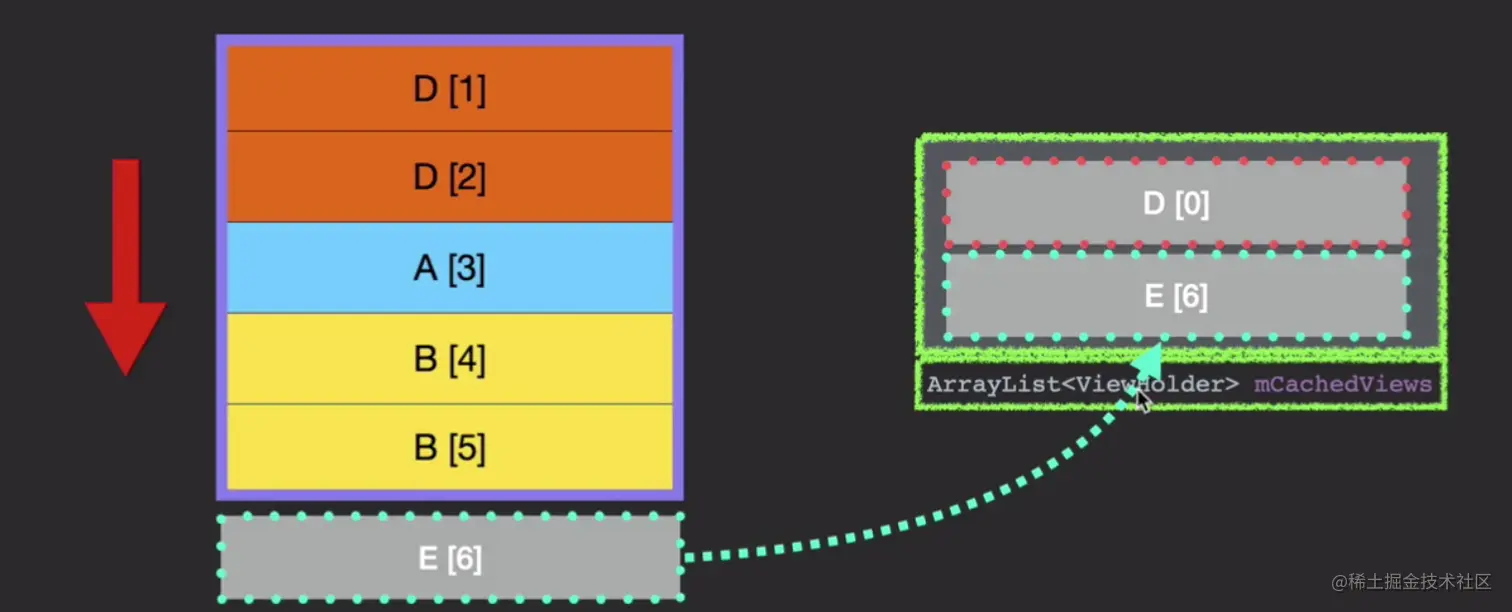

      • rcy8.png
  • 回收池mRecyclerPool

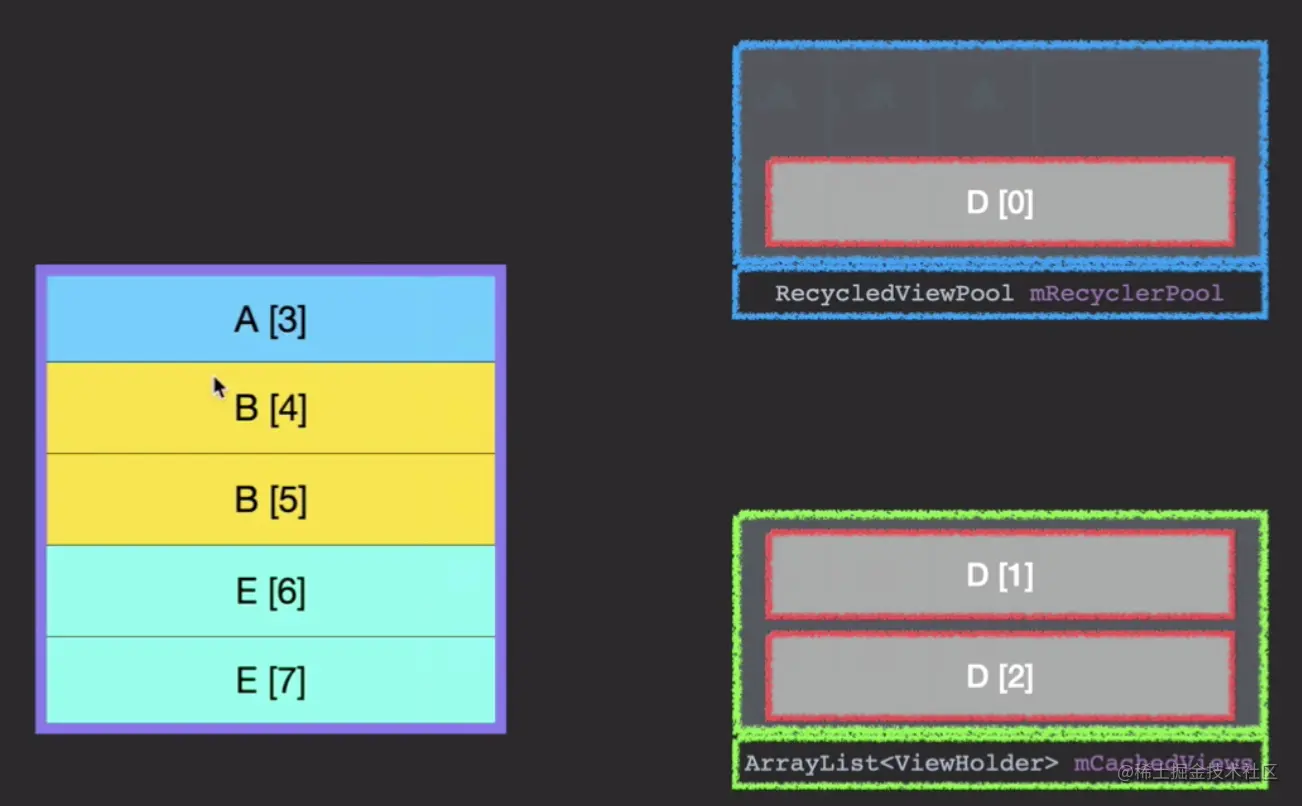

    • 在上面的操作中，如果position2被移出屏幕，那么它会加入到mCachedViews中，而position0会被挤出去，加到mRecyclerPool回收池中
      • rcy9.png
    • 数据结构:
      • mRecyclerPool中的成员变量mScrap
      • DEFAULT_MAX_SCRAP表示每种viewType默认最多只能缓存5个view，可以通过setMaxRecycledViews指定最大值
      private static final int DEFAULT_MAX_SCRAP = 5;
static class ScrapData {
        ArrayList<ViewHolder> mScrapHeap = new ArrayList<>();
        int mMaxScrap = DEFAULT_MAX_SCRAP;
        long mCreateRunningAverageNs = 0;
        long mBindRunningAverageNs = 0;
    }
SparseArray<ScrapData> mScrap = new SparseArray<>();
    • 继续滑动，position1和position2重新回到屏幕，会从mCachedViews中去取，此时position6和position7滑出屏幕，进入mCachedViews，继续向下滑动，position0会从回收池中取出

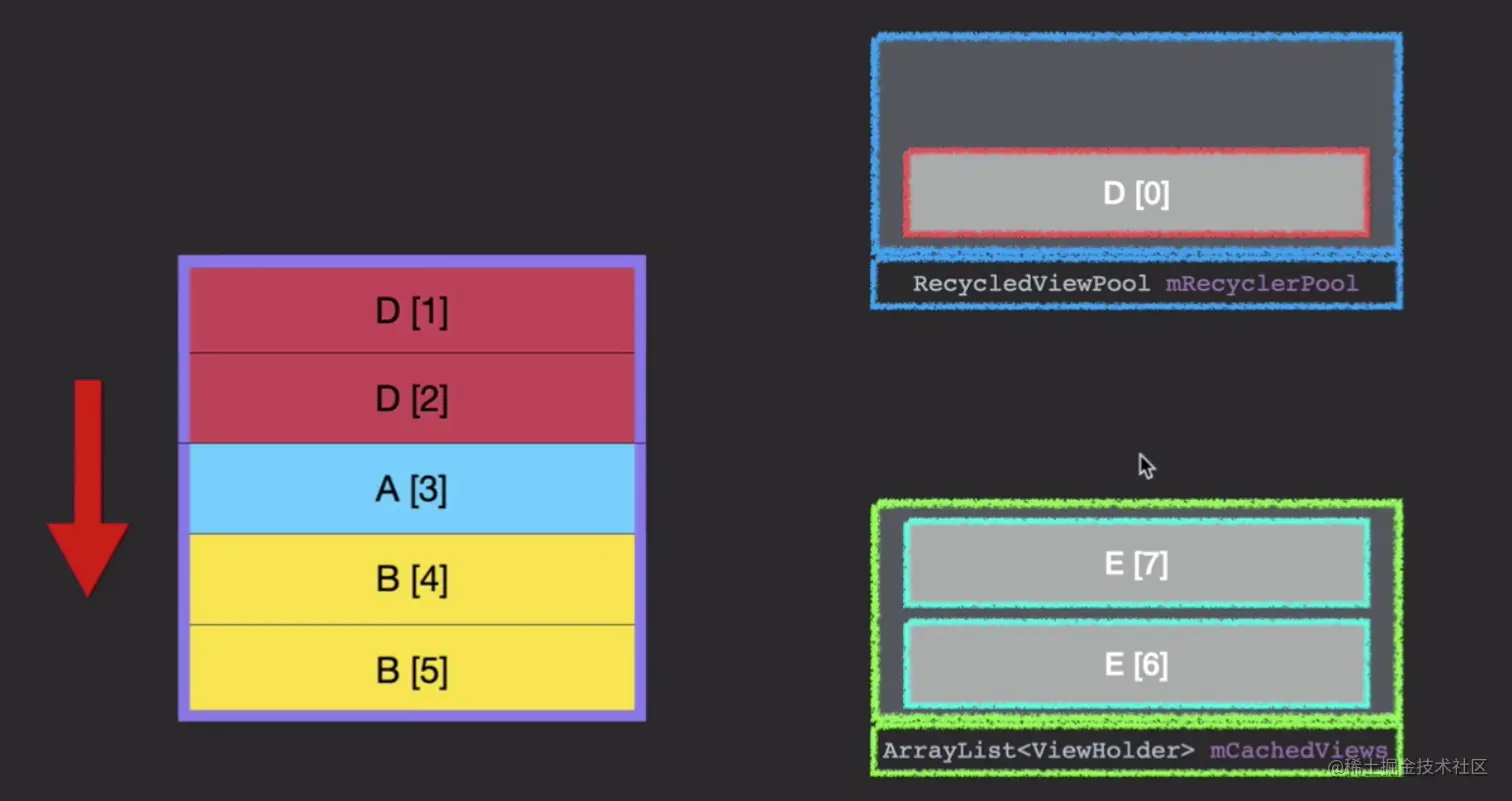

      • rcy10.png
    • mRecyclerPool相对于ListView中mScrapViews的优化
      • 支持多个RecyclerView共用同一个回收池
      • 可以单独根据viewType设置缓存容量，针对性优化
      • viewType的值由于不再是数组的索引，不需要连续，可以直接写R.layout.xxx作为viewType
  • mAttachedScrap暂存区

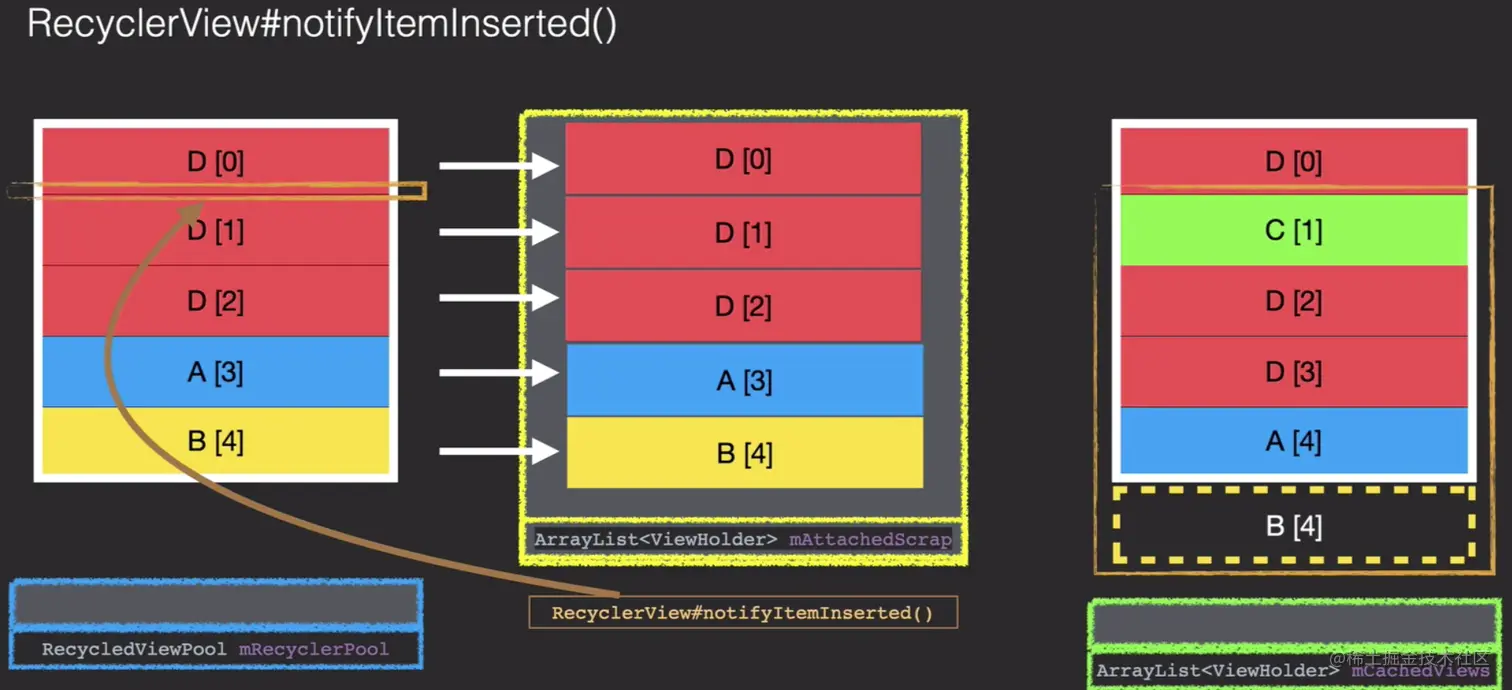

    • rcy11.png
    • mAttachedScrap存放
    • RecyclerView获取缓存的顺序，
      • 先从mAttachedScrap暂存区中去取
      • 然后是mCachedViews
      • 然后是mRecyclerViewPool
    • 与mCachedViews不同，作为一个暂时存放viewHodler的区域，只会在一次布局过程中临时保存viewholder，布局开始，RecyclerView把所有的布局都存到mAttachedScrap中，布局结束，即使暂存区中还有viewholder，也会被扔进回收池中

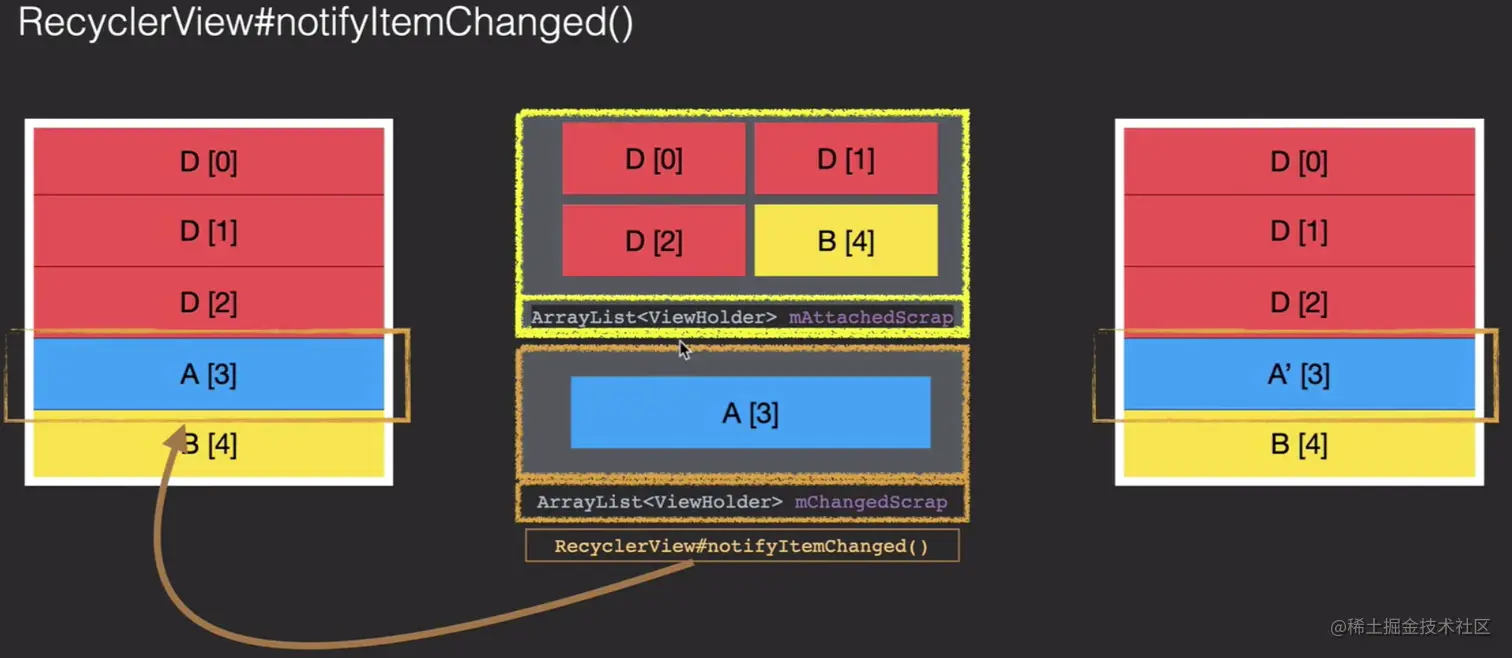

  • mChangedScrap暂存区
    • rcy12.png
    • 数据发生改变的viewHolder会进入mChangedScrap暂存区

核心机制pre-layout/post-layout

当 RecyclerView 支持 pre/post-layout 机制，则可以明确数据发生改变前后所有 ItemView 的位置，这样就可以容易的作出预测性动画。

  • RecyclerView在删除item、插入item、改变item的时候都为我们提供了动画，那么动画是如何实现的呢
  • 预测性动画：notifyItemRemoved动画原理

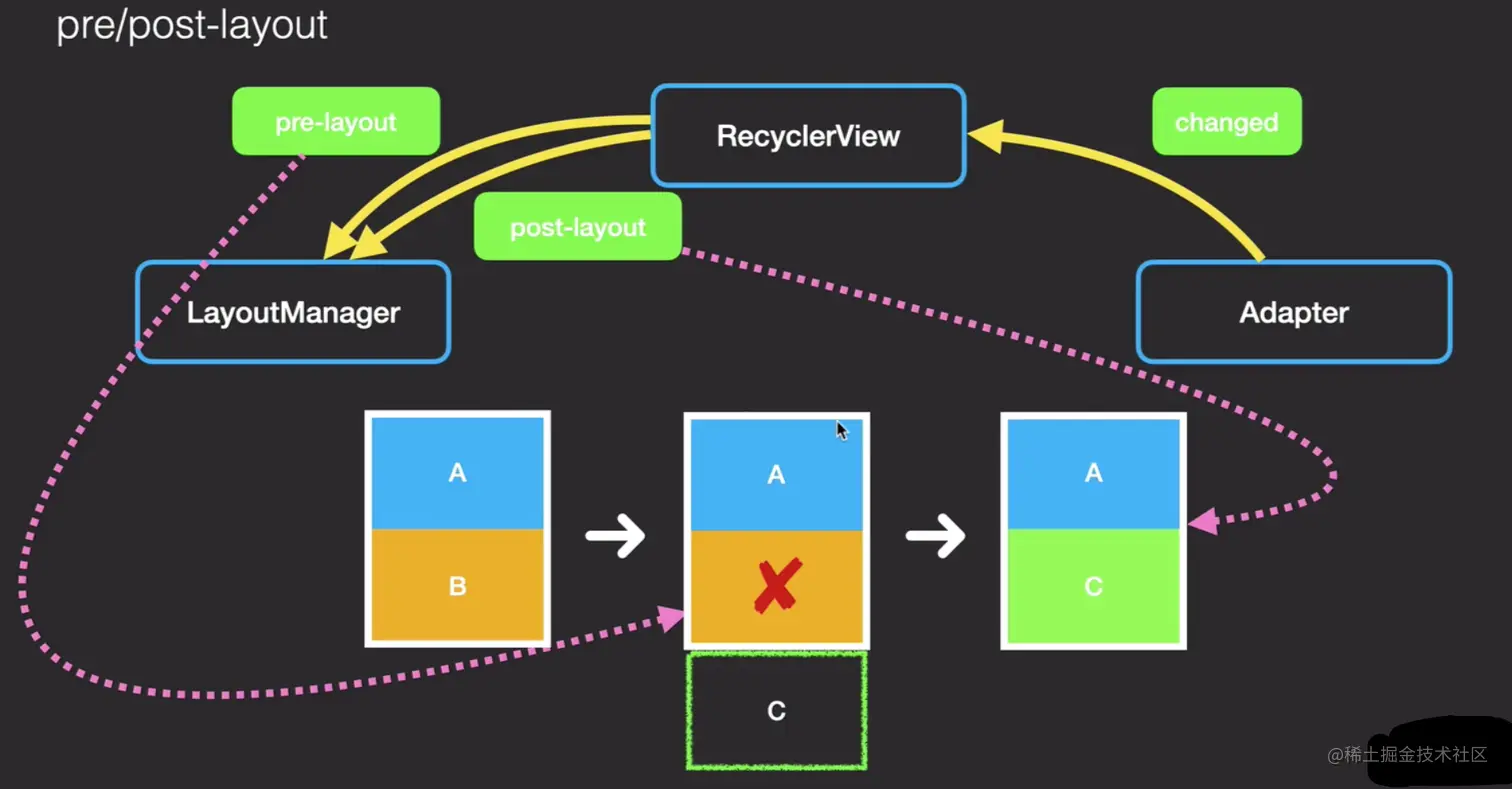

    • 如图 rcy13.png
    • 以notifyItemRemoved为例，B逐渐消失执行出场动画，C逐渐显示执行入场动画
    • adapter通知B被移除，由此pre-layout就可以通过B被移除的通知判断C要被显示出来，就会在pre-layout时把C摆放起来，一旦被摆放起来，就可以确定动画的起始点
    • 正因为这个机制，RecyclerView做预测性动画就变得容易
  • 局部刷新：notifyItemSetChanged动画原理：
    • notifyItemSetChanged实际上是两个item再做动画，老的item慢慢变得不透明，新的item逐渐变得透明，这似乎有违局部刷新的原理，但事实的确如此，这也是我们经常发现局部刷新图片闪烁的原因所在
    • 之所以这样做，是因为存在这样的一种场景，执行变更的item所有数据都发生了改变，那么整个item都需要改变，而RecyclerView默认使用的就是完全替换的方式

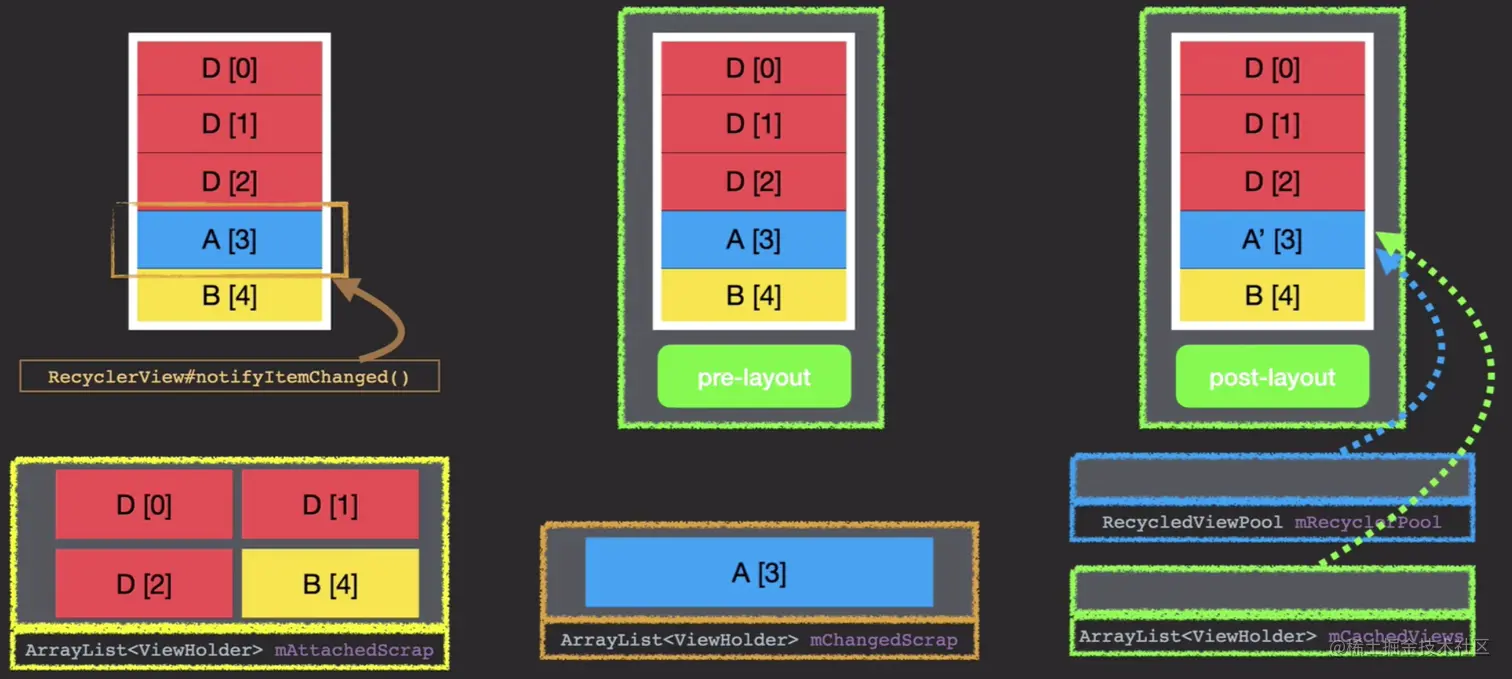

    • rcy14.png
  • 高效的局部刷新：防止局部刷新图片闪烁的两种方式
    • 方式一：可以使用setSupportChangeAnimations(false)来禁止预测性动画，不过这种方式也会使移除动画和插入动画失效
    • 方式二：传入payload -> notifyItemChanged(position,"payload");

RecyclerView 复用策略

  1. Scrap 中尝试获取
    • 如果获取到不需要重新绑定数据，直接使用
  2. Cache 中尝试获取
    • 如果获取到不需要重新绑定数据，直接使用
  3. 自定义缓存中尝试获取 (其实没有找到有意义的应用)
  4. Pool 中尝试获取
    • 除非特殊情况，需要重新绑定数据才能使用
