如何使用StarUML绘制E-R图

Lucelia
9,567 阅读2分钟

ER图

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。
构成E-R图的三个基本要素是实体型、属性和联系。

绘制

打开StarUML后，会自动新建一个项目

  1. 选择上方的Model -> Add Diagram -> ER Diagram


  2. 新建ER图后，可以看见左方有ER图的工具栏

    点击Entity后，再到右边空白处点击，即可生成一个Entity对象

  3. 设置实体属性

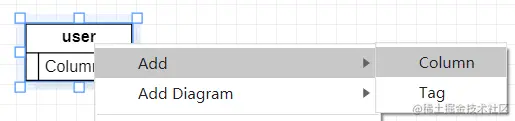

    在图中，右击实体选择 Add->Column

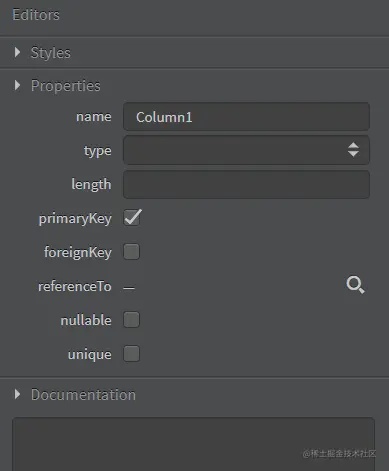

    双击实体属性，可实现某些快捷操作 未命名图片.png 或者查看右下方的Editors，里面有更详细的设置

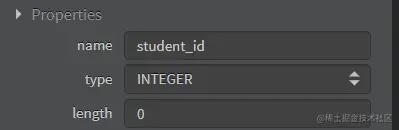

    添加属性后，点击属性，可以在Editors的Properties中点击type给属性添加类型

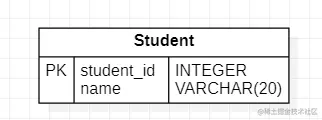

    还可以通过length设置属性类型的长度


  4. 设置实体之间的关系

    现有两个实体Student和Course。 image-20210410145223798.png
    可以看到左栏中的Entity-Relationship中有实体关系的连线选择


    • 假设一个学生能选多门课（可以一门都不选），每门课也能被多个学生选择（每门课都必须有至少一个学生选）

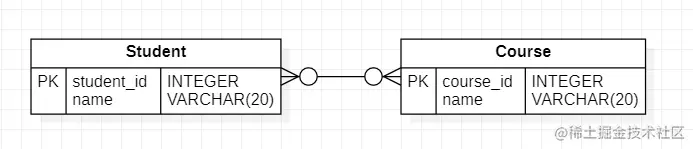

      这个情况是多对多情况，我们点击Many to Many Relationship,然后点中一个实体后，鼠标左键按住不放，拖动到另一个实体上

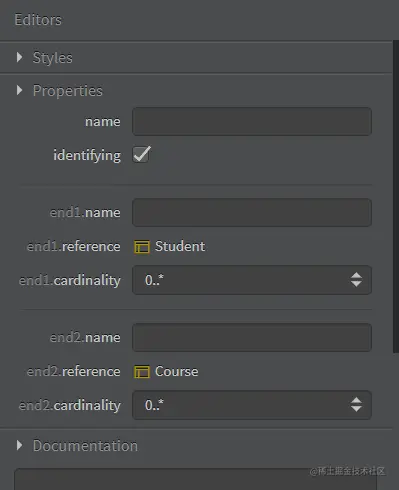

      点击连线，可以在Editors中进行更多的设置 image-20210410145923135.png

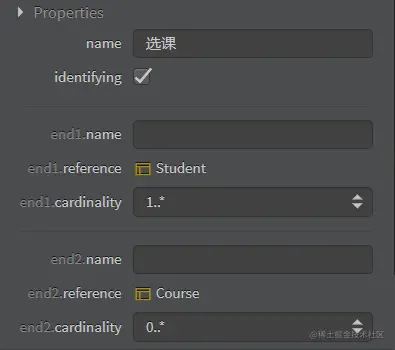

      因为每门课都至少对应一个学生，所以在那端，应该是1...n的关系 image-20210410150146769.png

    • 在上面的情况上添加一个班级实体，每个班级中都有学生，每个学生只有一个班级
      这种情况是一对多情况


    • 当我们选择一个关联关系后，直接点击一个实体，那么就是自关联关系。比如每个班级都有一个班长管理学生，而班长本身也是学生，这就构成了自关联关系。


总结

本文介绍了在StarUML中进行一个基本的ER图绘制，还对实体之间的几种关联关系进行举例。
最后是来自官方文档的ER图示例


参考

StarUML的ER图文档
E-R图 百度百科
