前言

类一共分为四种关系，分别有不同的表现形式。

\

表示

\

1、关联

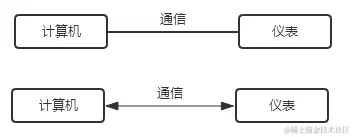

a. 普通关联

\

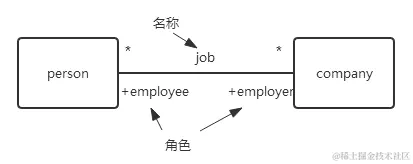

角色	是关联中靠近它一端的类对另外端的类呈现的职责。
名称	描述该关系的性质。
多重性	说明一个关联的实例中有多少个相互关联的对象。	没有写就是未指明；10或多个：0..*    0或多个：*1或多个1..*   0或1：0..1  2到4：2..4   2或4到6： 2,4..6

单向关联（导航关联）
双向关联

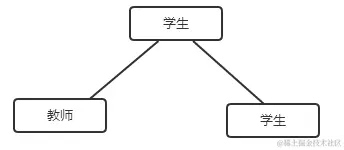

两类之间多种关联
一对多关联
自身关联	和自己发生关系，形成一个闭环

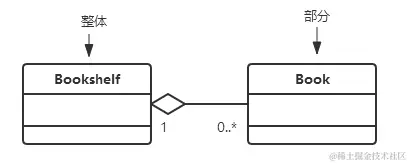

    b. 聚合

—“整体/部分”

—空心菱形

\

\

import java.util.Vector;
class Bookshelf{
    public Bookshelf(){}
    private Vector.theBooks;
}

class Book{
    private Bookshelf theBookshelf;
    public Book(){}
    ......
}

c. 组合

—实心菱形

import java.util.Vector;
class Book{
    public Book(){}
    private Vector thePages=new Vector();
}

class Page{
    public Page(){}
    private Book theBook;
}

vector:数组

 private Vector thePages=new Vector()表示创建Book的同时创建page对象.

\

d. 比较 聚合和组合

聚合	两者可独立存在，整体不存在了，个体还是可以单独存在的。
组合	两者是属于和包含的关系，整体不存在，个体也随之不存在。

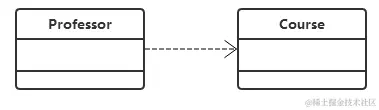

2、依赖

使用关系，用到谁就依赖谁。

\

class Professor{
    public void teach(Course c){......}
    ......
}

\

class Professor{
    public void teach(){Course c=new Course();......}
    ......
}

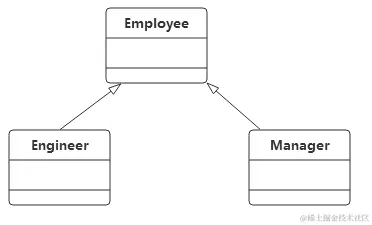

3、泛化

a. 单重继承

一个子类有且只有一个父类

b. 多重继承

一个类有两个或多个父类

class Employee{...}
class Manager:public Employee{...};
class Engineer:public Employee{...};

class Employee{......}
class Manager extends Employee{...}
class Engineer extends Employee{...}

在c++里面，子类和父类有三种继承方式，分别是public，private，protected。java 里的继承没有详细的区分。由此看出UML只是面向对象的设计，具体用哪种语言是和语法有关的，UML是一个统一的可视化的建模语言，而不是编程语言。\

\

4、实现

类实现接口，接口只是给出了方法操作原型，而没有给出具体的实现，具体的实现是由类给出代码实现的。

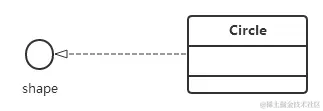

接口——“圆圈”表示

\

一个类怎样来实现接口：

interface Shape{
     public void draw();
}

class Circle implements Shape{
    public void draw(){...}
    ...
}

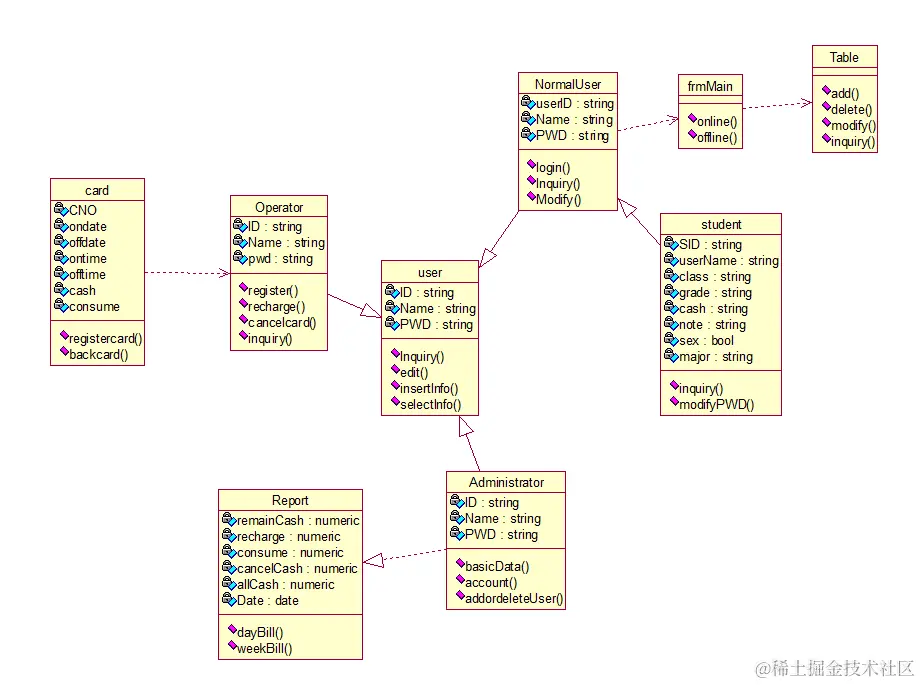

机房收费系统类图

\
