一、活动图

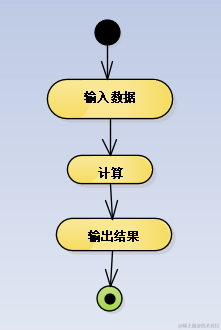

1、what？
\
\

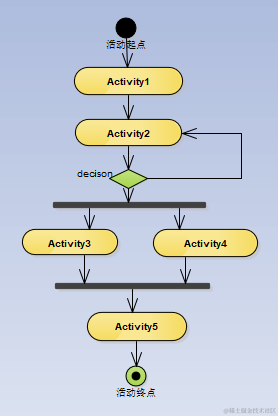

2、基本要素
-起点，初始状态--“实心黑圈”，只有一个
-终点，终止状态，可多个终点
-活动状态--“椭圆”
-判断--“菱形”
-同步条：并行活动分支点、汇聚点--“矩形条”，不能单独出现，有分支就有汇聚。
\

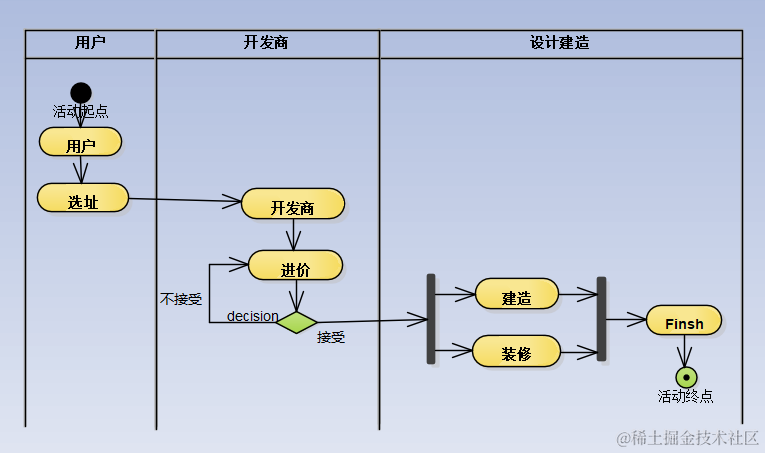

3、泳道Swimlanes
用于对活动图中的活动进行分组，用于描述对象之间的合作关系。
\
\
泳道技术：用线将活动分成一些纵向的区域，这些纵向的区域成为泳道。每个区域代表一个特定的类，或人或部门职责区。
\
4、主要作用
-描述一个操作的执行过程中所完成的工作活动作
-描述对象内部的工作
-显示如何执行一组相关的动作，以及这些动作如何影响周围的对象
-描述用例的执行
-处理多线程应用
\
机房收费系统活动图

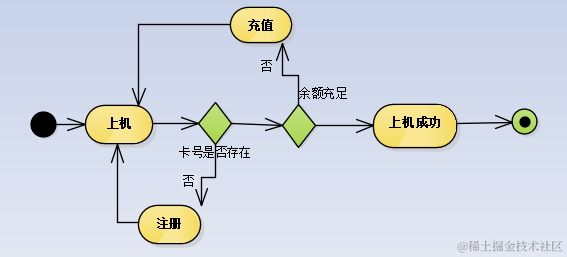

学生上机活动：
\
\

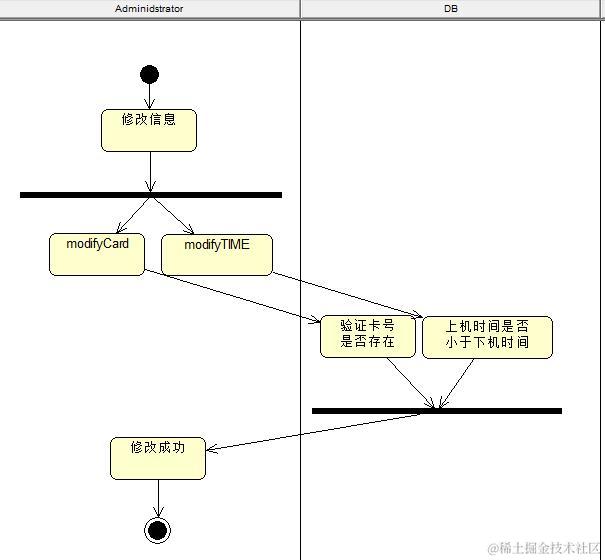

管理员修改信息：
\
\
二、状态图
1、状态图的图符
-状态
-转移
-起点
-终点
\
\

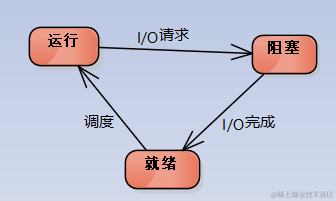

2、状态机State machine
-状态机是一种行为，描述一个对象或一个交互在生命周期内响应事件所经历的状态序列。
-可以描述单个类或一组类之间的写作行为。
-状态机涉及到的元素：状态、转换、事件。
\
3、状态的组成部分
-名称
-进入写作和退出动作
-内部转换
-子状态
-延迟事件
\

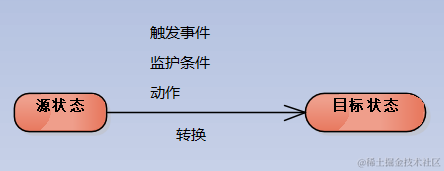

4、转换
\
\

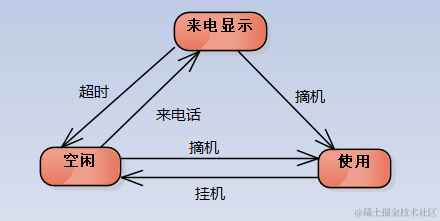

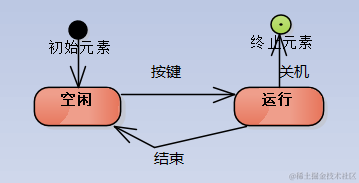

电话机的状态图
\
\
三、状态图和活动图的区别
\
-状态图侧重从行为的 结果来描述（状态）
-活动图侧重从行为的 动作来描述（活动）
下面两幅图，状态图和活动图很明显能够区分了吧！
\
\

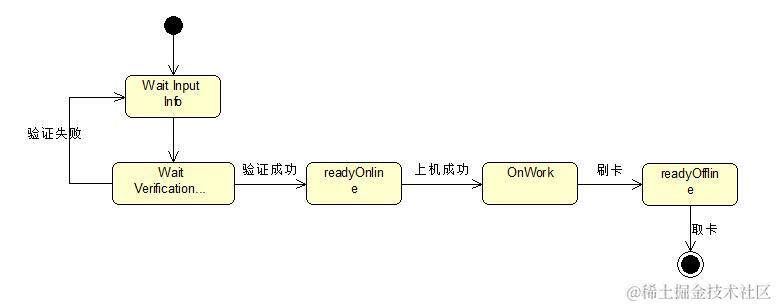

机房收费系统状态图
登录-上机-工作-下机：
\
\
