golang 性能优化分析工具 pprof (上)

一、golang 程序性能调优

在 golang 程序中,有哪些内容需要调试优化?

一般常规内容:

  1. cpu:程序对cpu的使用情况 - 使用时长,占比等
  2. 内存:程序对cpu的使用情况 - 使用时长,占比,内存泄露等。如果在往里分,程序堆、栈使用情况
  3. I/O:IO的使用情况 - 哪个程序IO占用时间比较长

golang 程序中:

  1. goroutine:go的协程使用情况,调用链的情况
  2. goroutine leak:goroutine泄露检查
  3. go dead lock:死锁的检测分析
  4. data race detector:数据竞争分析,其实也与死锁分析有关

上面是在 golang 程序中,性能调优的一些内容。

有什么方法工具调试优化 golang 程序?

比如 linux 中 cpu 性能调试,工具有 top,dstat,perf 等。

那么在 golang 中,有哪些分析方法?

golang 性能调试优化方法:

  • Benchmark基准测试,对特定代码的运行时间和内存信息等进行测试
  • Profiling程序分析,程序的运行画像,在程序执行期间,通过采样收集的数据对程序进行分析
  • Trace跟踪,在程序执行期间,通过采集发生的事件数据对程序进行分析

profiling 和 trace 有啥区别? profiling 分析没有时间线,trace 分析有时间线。

在 golang 中,应用方法的工具呢?

这里介绍 pprof 这个 golang 工具,它可以帮助我们调试优化程序。

它的最原始程序是 gperftools - github.com/gperftools/… 的 pprof 是从它而来的。

二、pprof 介绍

简介

pprof 是 golang 官方提供的性能调优分析工具,可以对程序进行性能分析,并可视化数据,看起来相当的直观。 当你的 go 程序遇到性能瓶颈时,可以使用这个工具来进行调试并优化程序。

本文将对下面 golang 中 2 个监控性能的包 pprof 进行运用:

  • runtime/pprof:采集程序运行数据进行性能分析,一般用于后台工具型应用,这种应用运行一段时间就结束。

  • net/http/pprof:对 runtime/pprof 的二次封装,一般是服务型应用。比如 web server ,它一直运行。这个包对提供的 http 服务进行数据采集分析。

上面的 pprof 开启后,每隔一段时间就会采集当前程序的堆栈信息,获取函数的 cpu、内存等使用情况。通过对采样的数据进行分析,形成一个数据分析报告。

pprof 以 profile.proto 的格式保存数据,然后根据这个数据可以生成可视化的分析报告,支持文本形式和图形形式报告。 profile.proto 里具体的数据格式是 protocol buffers

那用什么方法来对数据进行分析,从而形成文本或图形报告?

用一个命令行工具 go tool pprof

pprof 使用模式

  • Report generation:报告生成

  • Interactive terminal use:交互式终端

  • Web interface:Web 界面

三、runtime/pprof

前提条件

调试分析 golang 程序,要开启 profile 然后开始采样数据。 然后安装:go get github.com/google/pprof ,后面分析会用到。

采样数据的方式:

  • 第 1 种,在 go 程序中添加如下代码:

StartCPUProfile 为当前 process 开启 CPU profiling 。 StopCPUProfile 停止当前的 CPU profile。当所有的 profile 写完了后它才返回。

// 开启 cpu 采集分析:
pprof.StartCPUProfile(w io.Writer)

// 停止 cpu 采集分析:
pprof.StopCPUProfile()
复制代码

WriteHeapProfile 把内存 heap 相关的内容写入到文件中

pprof.WriteHeapProfile(w io.Writer)
复制代码
  • 第 2 种,在 benchmark 测试的时候
go test -cpuprofile cpu.prof -memprofile mem.prof -bench .
复制代码
  • 还有一种,对 http server 采集数据
go tool pprof $host/debug/pprof/profile
复制代码

程序示例

go version go1.13.9

例子 1

我们用第 1 种方法,在程序中添加分析代码,demo.go :

package main

import (
	"bytes"
	"flag"
	"log"
	"math/rand"
	"os"
	"runtime"
	"runtime/pprof"
	"sync"
)

var cpuprofile = flag.String("cpuprofile", "", "write cpu profile to `file`")
var memprofile = flag.String("memprofile", "", "write mem profile to `file`")

func main() {
	flag.Parse()
	if *cpuprofile != "" {
		f, err := os.Create(*cpuprofile)
		if err != nil {
			log.Fatal("could not create CPU profile: ", err)
		}
		defer f.Close()

		if err := pprof.StartCPUProfile(f); err != nil {
			log.Fatal("could not start CPU profile: ", err)
		}
		defer pprof.StopCPUProfile()
	}

	var wg sync.WaitGroup
	wg.Add(200)

	for i := 0; i < 200; i++ {
		go cyclenum(30000, &wg)
	}

	writeBytes()

	wg.Wait()

	if *memprofile != "" {
		f, err := os.Create(*memprofile)
		if err != nil {
			log.Fatal("could not create memory profile: ", err)
		}
		defer f.Close()
		runtime.GC()

		if err := pprof.WriteHeapProfile(f); err != nil {
			log.Fatal("cound not write memory profile: ", err)
		}
	}
}

func cyclenum(num int, wg *sync.WaitGroup) {
	slice := make([]int, 0)
	for i := 0; i < num; i++ {
		for j := 0; j < num; j++ {
			j = i + j
			slice = append(slice, j)
		}
	}
	wg.Done()
}

func writeBytes() *bytes.Buffer {
	var buff bytes.Buffer

	for i := 0; i < 30000; i++ {
		buff.Write([]byte{'0' + byte(rand.Intn(10))})
	}
	return &buff
}
复制代码

编译程序、采集数据、分析程序:

  1. 编译 demo.go
go build demo.go
复制代码
  1. 用 pprof 采集数据,命令如下:
./demo.exe --cpuprofile=democpu.pprof  --memprofile=demomem.pprof
复制代码

说明:我是 win 系统,这个 demo 就是 demo.exe ,linux 下是 demo

  1. 分析数据,命令如下:
go tool pprof democpu.pprof
复制代码

go tool pprof 简单的使用格式为:go tool pprof [binary] [source]

  • binary: 是应用的二进制文件,用来解析各种符号
  • source: 表示 profile 数据的来源,可以是本地的文件,也可以是 http 地址

要了解 go tool pprof 更多命令使用方法,请查看文档:go tool pprof --help

注意

获取的 Profiling 数据是动态获取的,如果想要获取有效的数据,需要保证应用或服务处于较大的负载中,比如正在运行工作中的服务,或者通过其他工具模拟访问压力。 否则如果应用处于空闲状态,比如 http 服务处于空闲状态,得到的结果可能没有任何意义。 (后面会遇到这种问题,http 的 web 服务处于空闲状态,采集显示的数据为空)

分析数据,基本的模式有 2 种:

  • 一个是命令行交互分析模式
  • 一个是图形可视化分析模式

命令行交互分析

A:命令行交互分析
  1. 分析上面采集的数据,命令: go tool pprof democpu.pprof

字段说明
Type分析类型,这里是 cpu
Duration程序执行的时长

Duration 下面还有一行提示,这是交互模式(通过输入 help 获取帮助信息,输入 o 获取选项信息)。

可以看出,go 的 pprof 操作还有很多其他命令。

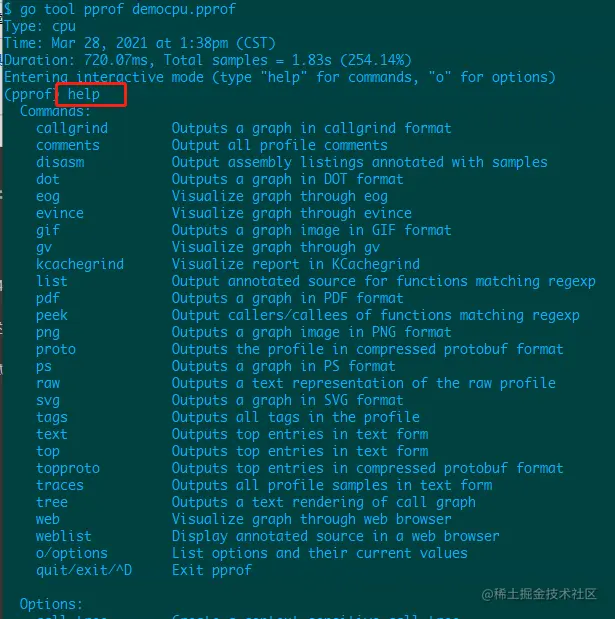

  1. 输入 help 命令,出来很多帮助信息:

Commands 下有很多命令信息,text ,top 2个命令解释相同,输入这个 2 个看看:

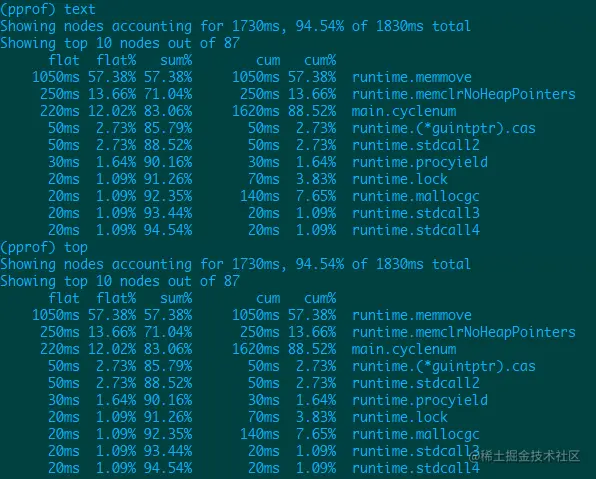

  1. 输入 top,text 命令

top 命令:对函数的 cpu 耗时和百分比排序后输出

top后面还可以带参数,比如: top15

输出了相同的信息。

字段说明
flat当前函数占用 cpu 耗时
flat %当前函数占用 cpu 耗时百分比
sum%函数占用 cpu 时间累积占比,从小到大一直累积到 100%
cum当前函数加上调用当前函数的函数占用 cpu 的总耗时
%cum当前函数加上调用当前函数的函数占用 cpu 的总耗时占比

从字段数据我们可以看出哪一个函数比较耗费时间,就可以对这个函数进一步分析。 分析用到的命令是 list

list 命令:可以列出函数最耗时的代码部分,格式:list 函数名

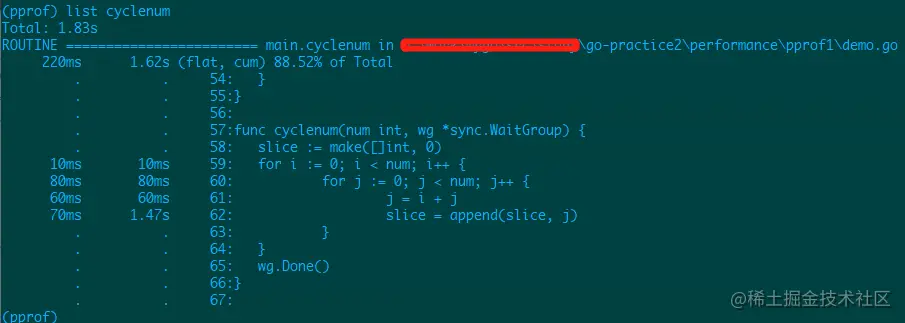

从上面采样数据可以分析出总耗时最长的函数是 main.cycylenum,用 list cyclenum 命令进行分析,如下图:

发现最耗时的代码是 62 行:slice = append(slice, j) ,这里耗时有 1.47s ,可以对这个地方进行优化。

这里耗时的原因,应该是 slice 的实时扩容引起的。那我们空间换时间,固定 slice 的容量,make([]int, num * num)

B:命令行下直接输出分析数据

在命令行直接输出数据,基本命令格式为:

go tool pprof <format> [options] [binary] <source>
复制代码

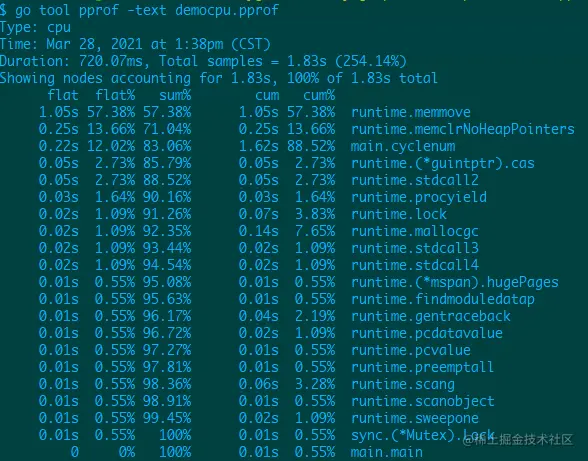

输入命令:go tool pprof -text democpu.pprof ,输出:

可视化分析

A. pprof 图形可视化

除了上面的命令行交互分析,还可以用图形化来分析程序性能。

图形化分析前,先要安装 graphviz 软件,

下载对应的平台安装包,安装完成后,把执行文件 bin 放入 Path 环境变量中,然后在终端输入 dot -version 命令查看是否安装成功。

生成可视化文件:

有 2 个步骤,根据上面采集的数据文件 democpu.pprof 来进行可视化:

  1. 命令行输入:go tool pprof democpu.pprof
  2. 输入 web 命令

在命令行里输入 web 命令,就可以生成一个 svg 格式的文件,用浏览器打开即可查看 svg 文件。

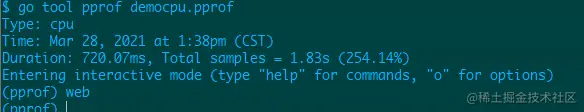

执行上面 2 个命令如下图:

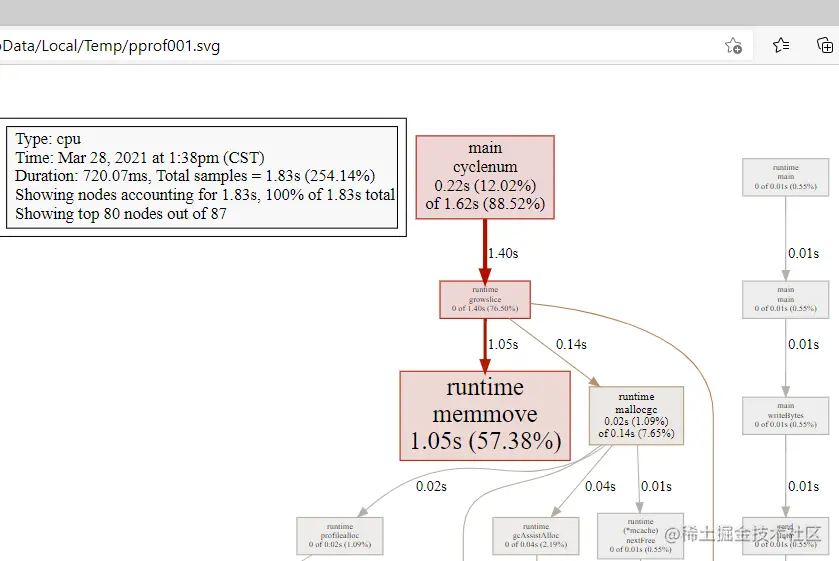

用浏览器查看生成的 svg 图:

(文件太大,只截取了一小部分图,完整的图请自行生成查看)

关于图形的一点说明:

  1. 每个框代表一个函数,理论上框越大表示占用的 cpu 资源越多
  2. 每个框之间的线条代表函数之间的调用关系,线条上的数字表示函数调用的次数
  3. 每个框中第一行数字表示当前函数占用 cpu 的百分比,第二行数字表示当前函数累计占用 cpu 的百分比
B. web可视化-浏览器上查看数据

运行命令:go tool pprof -http=:8080 democpu.pprof

$ go tool pprof -http=:8080 democpu.pprof
Serving web UI on http://localhost:8080
复制代码

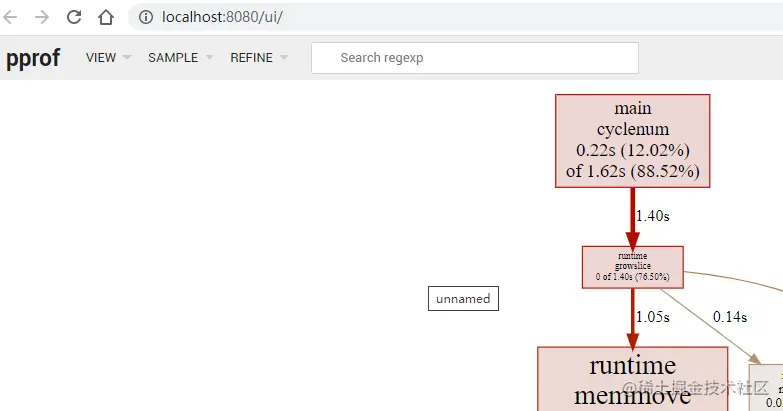

命令运行完成后,会自动在浏览器上打开地址: http://localhost:8080/ui/,我们可以在浏览器上查看分析数据: 这张图就是上面用 web 命令生成的图。

如果你在 web 浏览时没有这么多菜单可供选择,那么请安装原生的 pprof 工具:

go get -u github.com/google/pprof ,然后在启动 go tool pprof -http=:8080 democpu.pprof ,就会出来菜单。

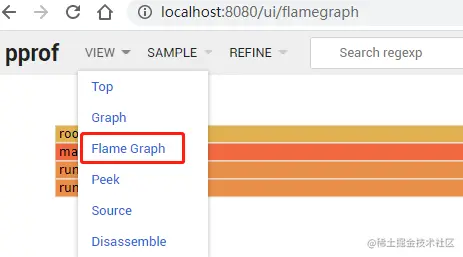

还可以查看火焰图, http 地址:http://localhost:8080/ui/flamegraph,可直接点击 VIEW 菜单下的 Flame Graph 选项查看火焰图。当然还有其他选项可供选择,比如 Top,Graph 等等选项。你可以根据需要选择。

C. 火焰图 Flame Graph

其实上面的 web 可视化已经包含了火焰图,把火焰图集成到了 pprof 里。但为了向性能优化专家 Bredan Gregg 致敬,还是来体会一下火焰图生成过程。

火焰图 (Flame Graph) 是性能优化专家 Bredan Gregg 创建的一种性能分析图。Flame Graphs visualize profiled code。

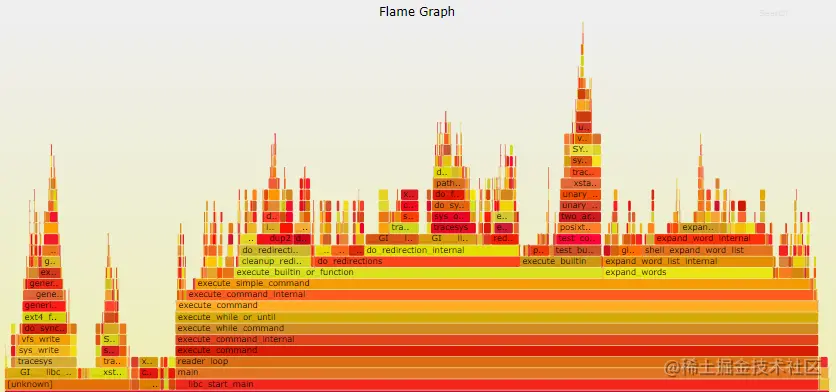

火焰图形状如下:

(来自:github.com/brendangreg…

上面用 pprof 生成的采样数据,要把它转换成火焰图,就要使用一个转换工具 go-torch,这个工具是 uber 开源,它是用 go 语言编写的,可以直接读取 pprof 采集的数据,并生成一张火焰图, svg 格式的文件。

  1. 安装 go-torch:

go get -v github.com/uber/go-torch

  1. 安装 flame graph:

git clone github.com/brendangreg…

并把 FlameGraph 安装目录位置添加进 Path 中。

  1. 安装 perl 环境:

生成火焰图的程序 FlameGraph 是用 perl 写的,所以先要安装执行 perl 语言的环境。

  • 安装 perl 环境:www.perl.org/get.html
  • 把执行文件 bin 加入 Path 中

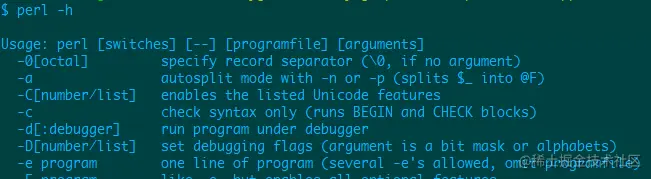

  • 在终端下执行命令:perl -h ,输出了帮助信息,则说明安装成功

  1. 验证 FlameGraph 是否安装成功:

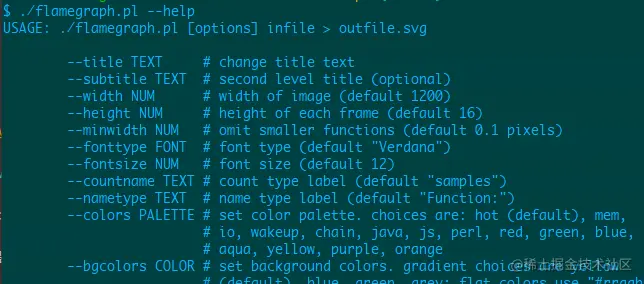

进入到 FlameGraph 安装目录,执行命令,./flamegraph.pl --help

输出信息说明安装成功

  1. 生成火焰图:

重新进入到文件 democpu.pprof 的目录,然后执行命令:

go-torch -b democpu.pprof

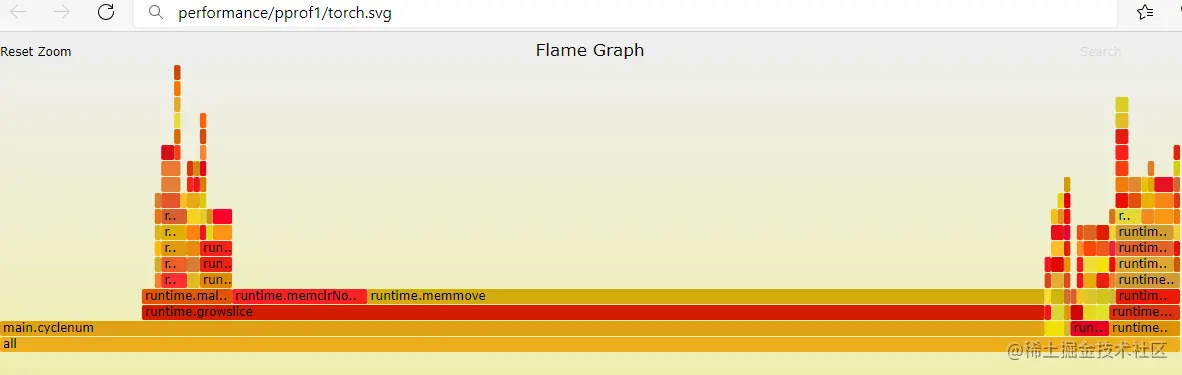

上面命令默认生成名为 torch.svg 的文件,用浏览器打开查看:

自定义输出文件名,后面加 -f 参数:

go-torch -b democpu.pprof -f cpu_flamegraph.svg

火焰图说明:

火焰图 svg 文件,你可以点击上面的每个方块来查看分析它上面的内容。

火焰图的调用顺序从下到上,每个方块代表一个函数,它上面一层表示这个函数会调用哪些函数,方块的大小代表了占用 CPU 使用时长长短。

go-torch 的命令格式:

go-torch [options] [binary] <profile source>
复制代码

go-torch 帮助文档:

想了解更多 go-torch 用法,请用 help 命令查看帮助文档,go-torch --help

或查看 go-torch README 文档 。
