一、项目简介

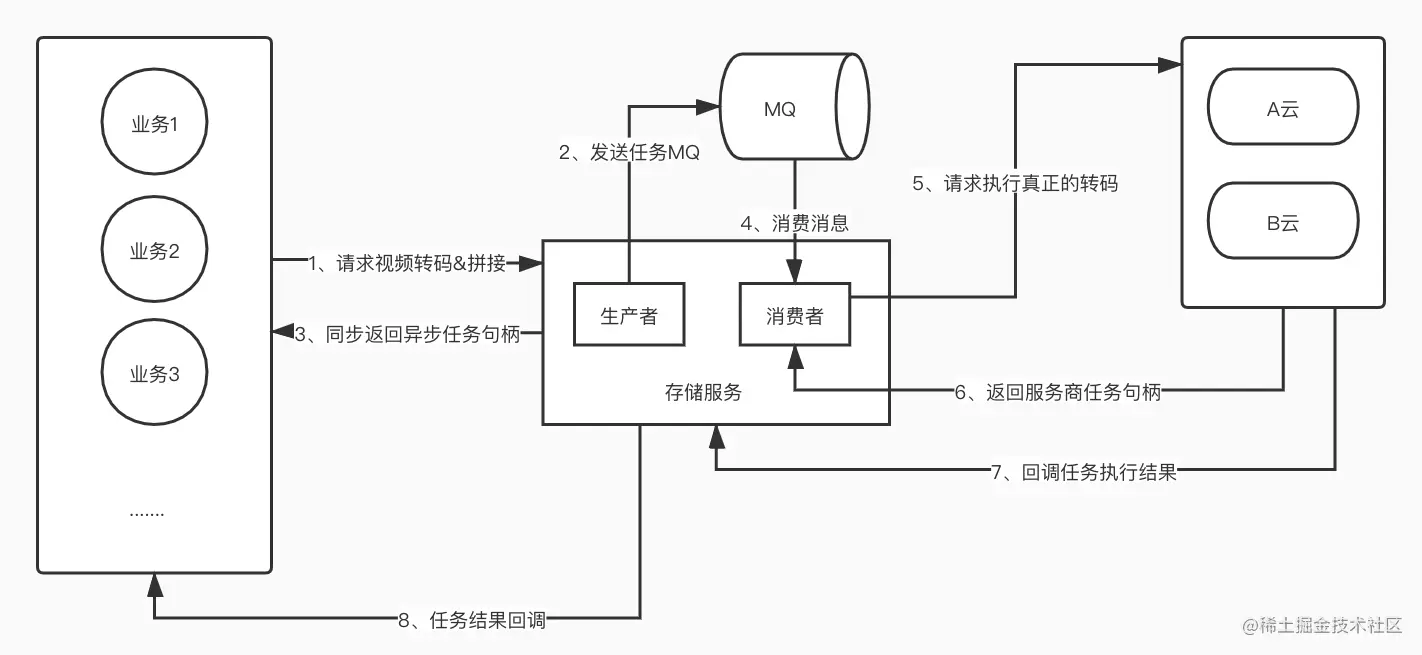

在媒体处理微服务诞生之前，业务的媒体处理处理需求主要通过云服务商的能力完成，主要架构图如下：

1.1 项目目的和功能

构建媒体处理微服务，实现基本处理能力。

主要功能包括：

视频处理：视频转码、视频拼接、视频截图、视频水印等等。
音频处理：音频转码、音频拼接
文件安全：音视频加密

1.2 关键技术和风险点

选用什么样的技术方案去实现媒体处理；
并发处理时任务的完整性如何保证，效率如何保证，又如何感知服务的异常；
如果上线接手现有的业务转码请求，是否可以承担这部分压力；
自研的成本优势在哪。

二、技术选型

能解决媒体处理问题的开源框架有很多，如FFmpeg, OpneCV等，但是就业务需求功能角度考虑，其实可选的就只有FFmpeg。理由主要如下：

对于编解码格式的支持方面，它是最全的；
在开源开源活跃度方面，它是应用在编解码领域最多的。比较火的live555主要用于流式传输已经编码的电影/音频和流式读取(RTSP)；其他的如x264、Xvid等可能在某一个编码环境中表现优异，但是对于任意格式的视频编解码处理方面，支持不够完善。

在集成项目考虑而言，目前有两种方式集成FFmpeg：

CMD本地命令

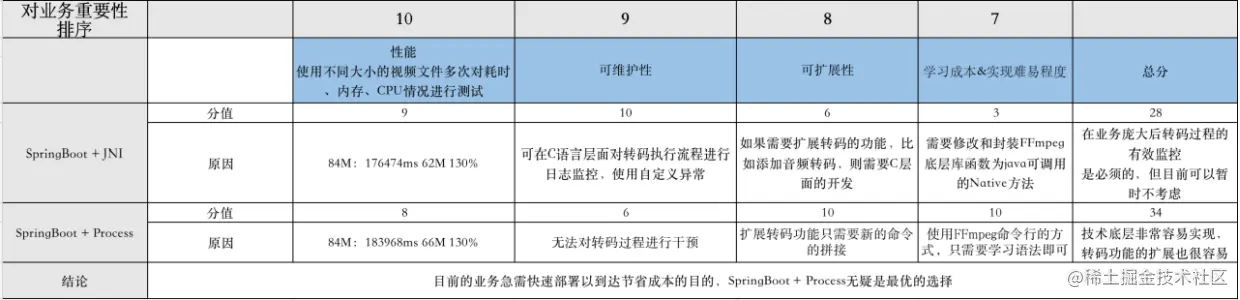

JNI 在这里先贴一张图（可能不太清晰，原件有点久远找不到了）：

三、架构设计

在设计架构之前，我们先就目的层面思考一下，我们需要干什么？

因为转码相关的任务普遍耗时都是非常高，这样的话，真正的转码逻辑其实必须使用异步逻辑，处理结果以回调或主动查询的方式告知。

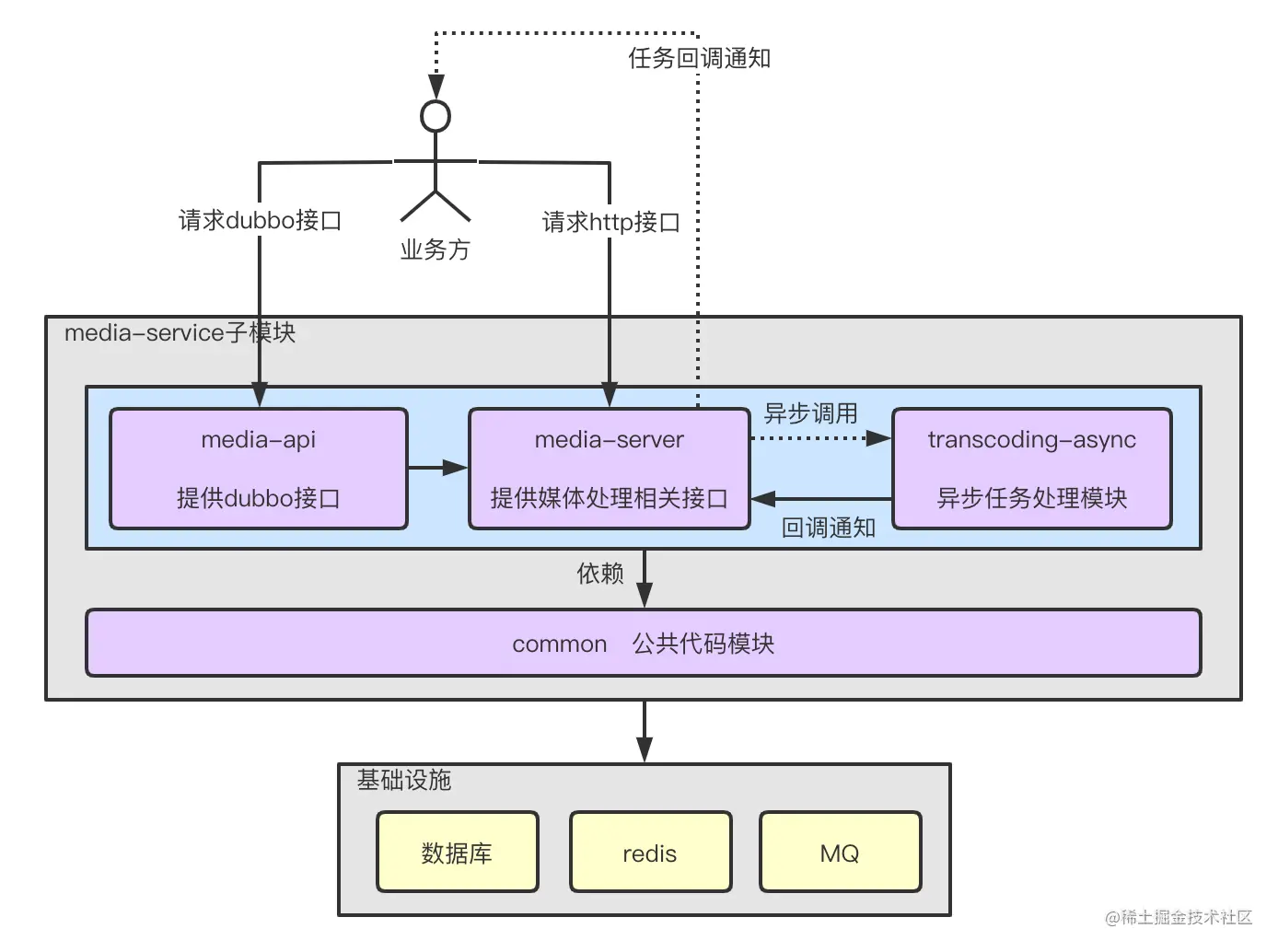

这样的话，项目的主体架构就已经确定了：

media-api模块：对外暴露dubbo接口
media-server模块：媒体处理主服务，提供http接口（音视频转码、拼接、加密、流式处理等）
transcoding-async模块：异步任务处理
common模块：公共代码抽离模块

四、核心实现

4.1 执行流程

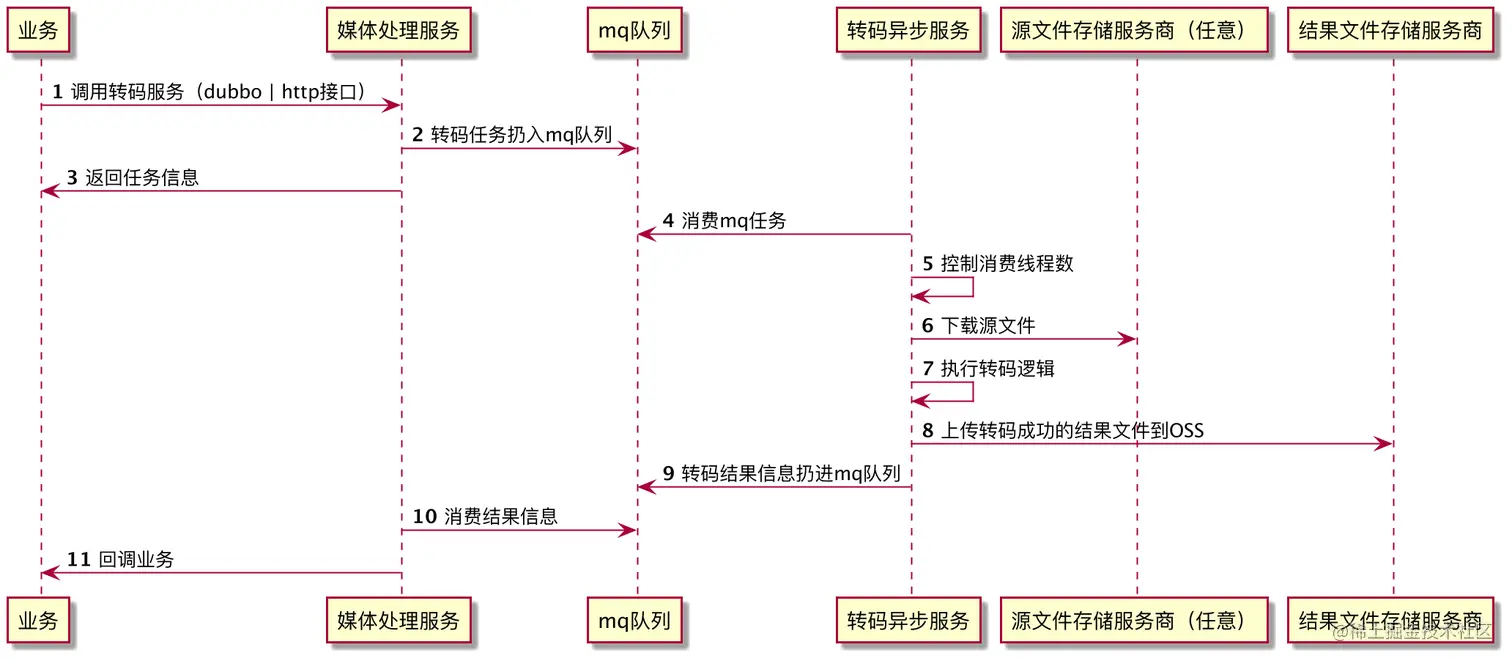

4.1.1 转码执行流程

4.1.2 加密执行流程

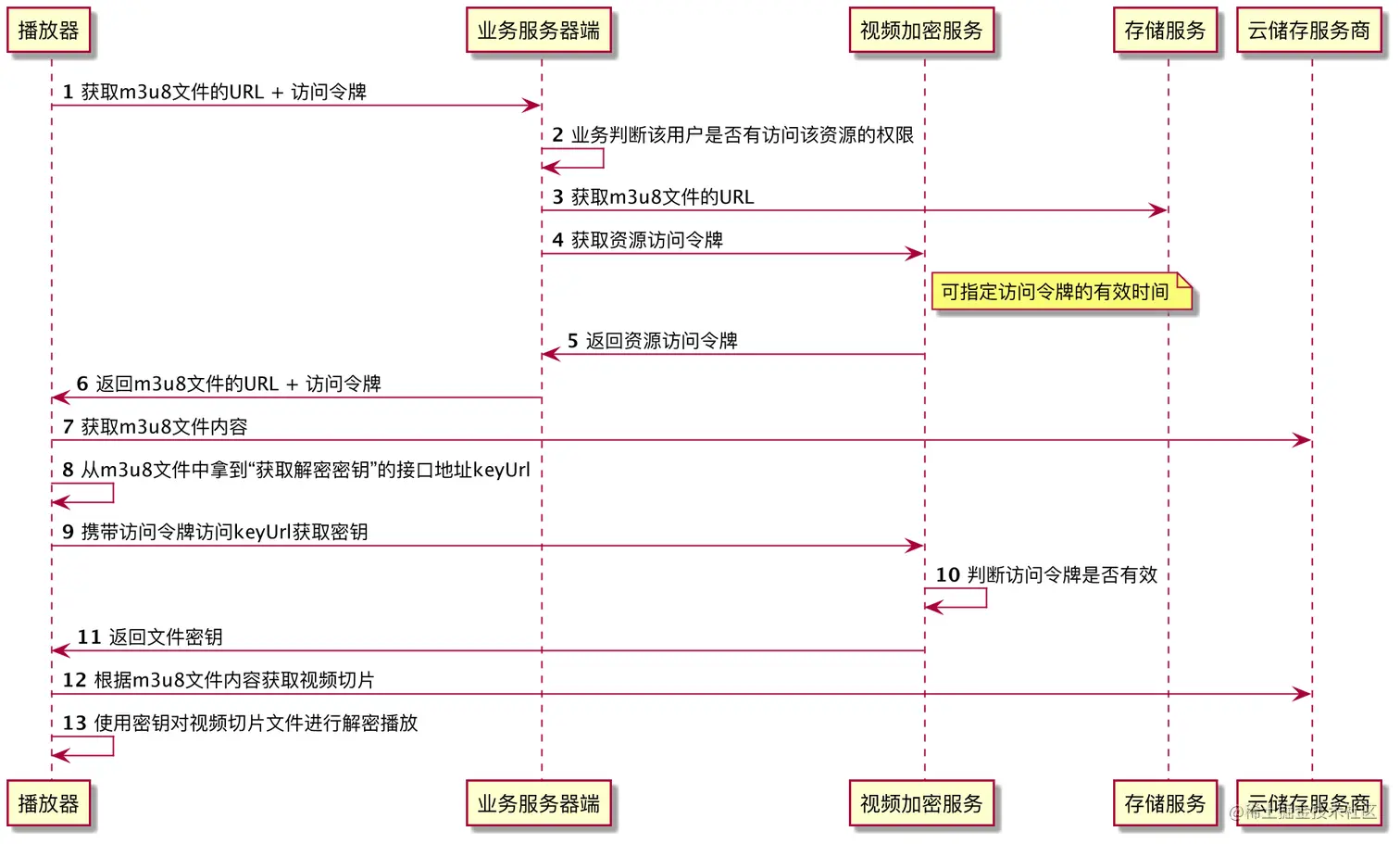

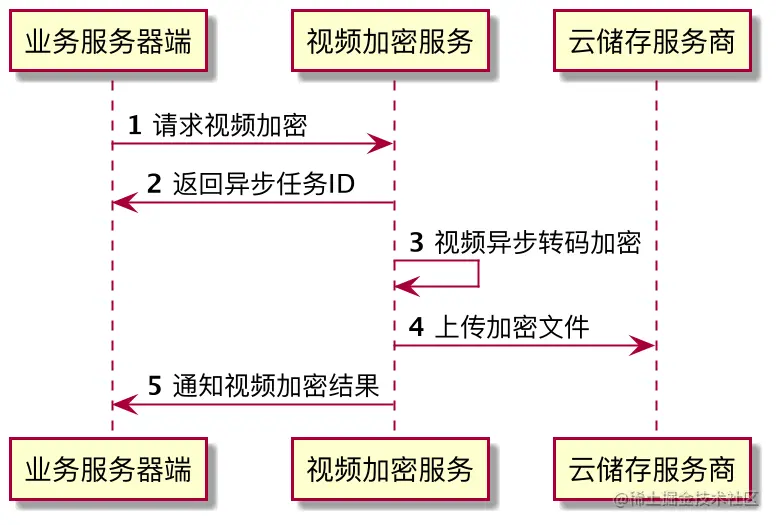

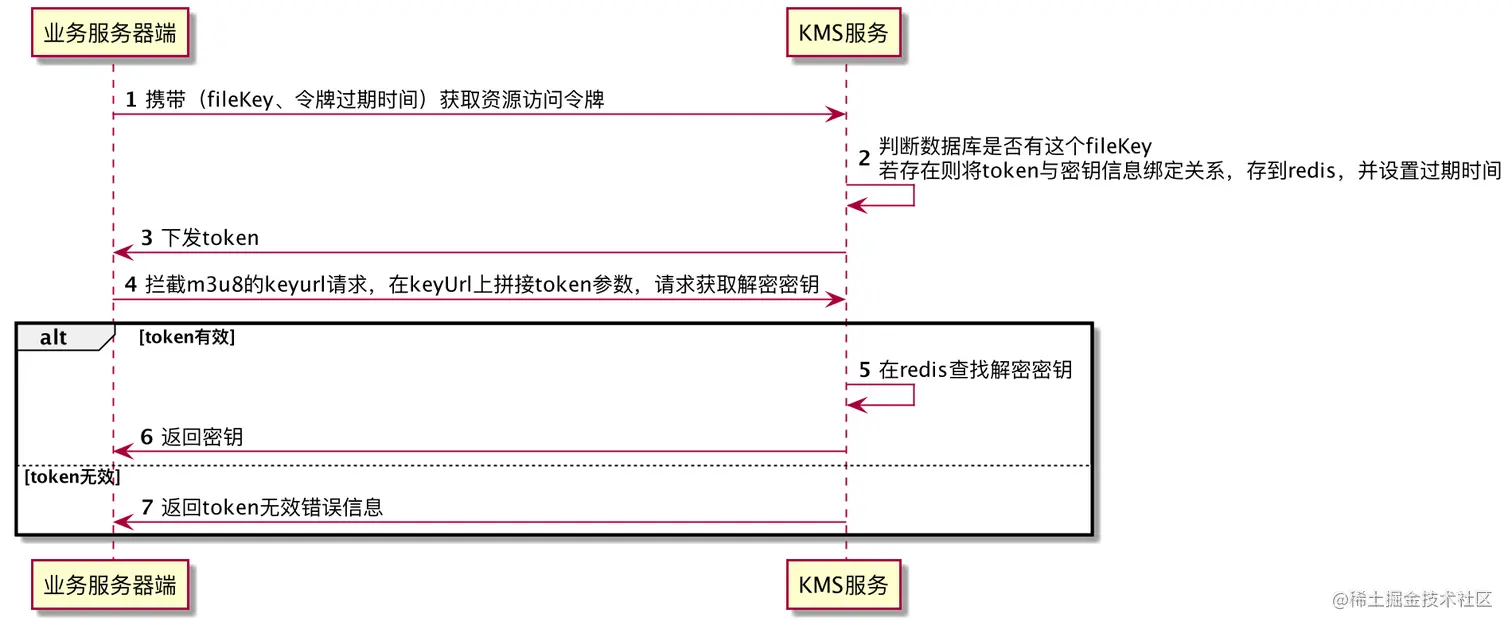

1、加密 2、解密 3、秘钥服务

4.2 关键设计与实现

4.2.1 模块解耦

分离同步和异步逻辑，分为两个模块：media-server 和 media-async，这样可以做到业务逻辑的解耦以增加可维护性。

4.2.2 可靠性保证：

下载上传速度保证：独立异步模块应用的带宽，如果是尽量让文件IO走内网，下载和上传都使用线程池，做到资源高复用。
处理能力保证：独立机器配置 + 任务时间的监控。
完整性保证：任务如果失败均有重试机制，重试为3次，放入消息队列的尾部；回调通知也由指数退避的重试机制保障。
异常感知：应用上层的容器告警机制 + 应用内部的邮件告警机制 + 关键步骤日志打印。下面给出消费者关键伪代码（Kotlin）：

/**
 * 接收视频拼接消息
 */
fun audioTranscode(......) {
    log.info("收到视频拼接mq消息")
    // 对所有的媒体处理错误进行统一的处理
    try {
        handleVideoConcat(mqDto)
    } catch (e: Exception) {
        log.error("视频拼接异常", e)
        if (消费次数小于约定次数) {
            // 更新任务状态为等待重试中
            // 重新投递MQ
        } else {
            // 将任务置为失败，并写入失败原因
        }
    } finally {
        // 删除源文件和结果文件
    }
}
/**
 * 处理视频拼接任务
 * 优先使用分离器拼接，如果分离器拼接失败，则先转码为ts格式后使用分离器拼接
 */
private fun handleVideoConcat(......) {
    val startTime = System.currentTimeMillis()

    // 第一步：查询数据库获取任务信息
    getTransTaskByTaskId(taskId)

    // 第二步：当任务状态被置为失败时退出执行，防止OOM导致的不停的消费
    if (taskInfo.status == FAIL.code ||
            taskInfo.status == SUCCESS.code) {
        return
    }
    // 第三步：更新数据库任务状态为正在执行
    updateStatusAndMsgById(taskInfoId, EXECUTING.code, EXECUTING.message)

    // 第四步：下载源音频
    getMediaOutputDict(taskId)
    ......
    downloadFile(srcFileList, srcUrlList, taskId)

    // 第五步：处理下载文件为0Kb情况，快速失败
    handleDownloadZeroFile(srcFileList)

    // 第六步：生成FFmpeg 视频拼接命令
    generateVideoConcatCommand(......)
    // 第七步：执行命令
    var result = fFmpegManager.runProcess(commands)

    // 第八步：判断命令执行过程中是否出现error
    if (result.code == FAIL) {
        // 执行转码再拼接操作
        log.error("拼接任务执行失败，开始先转码再拼接")
        result = handleVideoConcatCounterError(......)
        if (result.code == FAIL) {
            // 不用再重试，会浪费cpu资源
            // 直接将重试次数置为最大，并抛出异常
        }
    }

    // 第九步：任务执行成功，更新数据库任务的相关信息，上传结果文件
    uploadFile(......)

    // 第十步：更新数据库任务表
    ......

    log.info("任务执行完成，发送mq消息通知server回调业务")
    // 第十一步：发送mq通知server去回调cstore
    sendMqWithRetry(......)
}

4.3 问题记录

4.3.1 集成FFmpeg

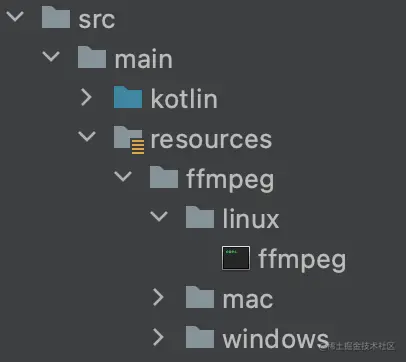

在SpringBoot集成Linux可执行命令的时候，我们将可执行文件放在了项目的resource目录下：

这里需要有一步操作就是将文件复制到宿主机：

private fun initFFmpeg() {
    log.info("初始化ffmpeg")
    val os = System.getProperty("os.name").toLowerCase()
    if (StringUtils.isBlank(os)) {
        throw MediaTransException(ErrorCode.SERVER_ERROR, "操作系统参数为null")
    }
    //ffmpeg可执行文件在jar包里面的文件
    val fisInJar: InputStream
    if (os.contains("win")) {
        fisInJar = ClassPathResource("ffmpeg${File.separator}windows${File.separator}ffmpeg.exe").inputStream
    } else if (os.contains("mac")) {
        fisInJar = ClassPathResource("ffmpeg${File.separator}mac${File.separator}ffmpeg").inputStream
    } else if (os.contains("linux")) {
        fisInJar = ClassPathResource("ffmpeg${File.separator}linux${File.separator}ffmpeg").inputStream
    } else {
        throw MediaTransException(ErrorCode.SERVER_ERROR, "非法的操作系统: $os")
    }
    //将ffmpeg文件复制到操作系统文件的某个目录下
    val ffmpegFileInOs = File.createTempFile("ffmpeg", "_ffmpeg")
    ffmpegFileInOs.setExecutable(true)
    ffmpegFileInOs.deleteOnExit()
    ffmpegFileInOsPath = ffmpegFileInOs.absolutePath
    //将jar包里的ffmpeg复制到操作系统的目录里
    val fosInOs = FileOutputStream(ffmpegFileInOs)
    val buffer = ByteArray(1024)
    var readLength = fisInJar.read(buffer)
    while (readLength != -1) {
        fosInOs.write(buffer, 0, readLength)
        readLength = fisInJar.read(buffer)
    }
    fosInOs.close()
    fisInJar.close()
    log.info("ffmpeg初始化完毕")
}

4.3.2 FFmpeg JNI

最后项目是没有使用JNI的方式集成FFmpeg的，为什么呢？

集成过于复杂，后期新功能的开发和旧功能的维护成本都较高，不容易上手
使用JNI的方式，在当前业务体量下不够明显（错误自定义、异常监控等等）这里贴一个自己集成JNI的项目（github地址），最后也算成功集成了（步骤有点久远了可能不全）：
从官网找到源码
然后就开始找FFmpeg库，把自己需要的引入即可
生成.so文件

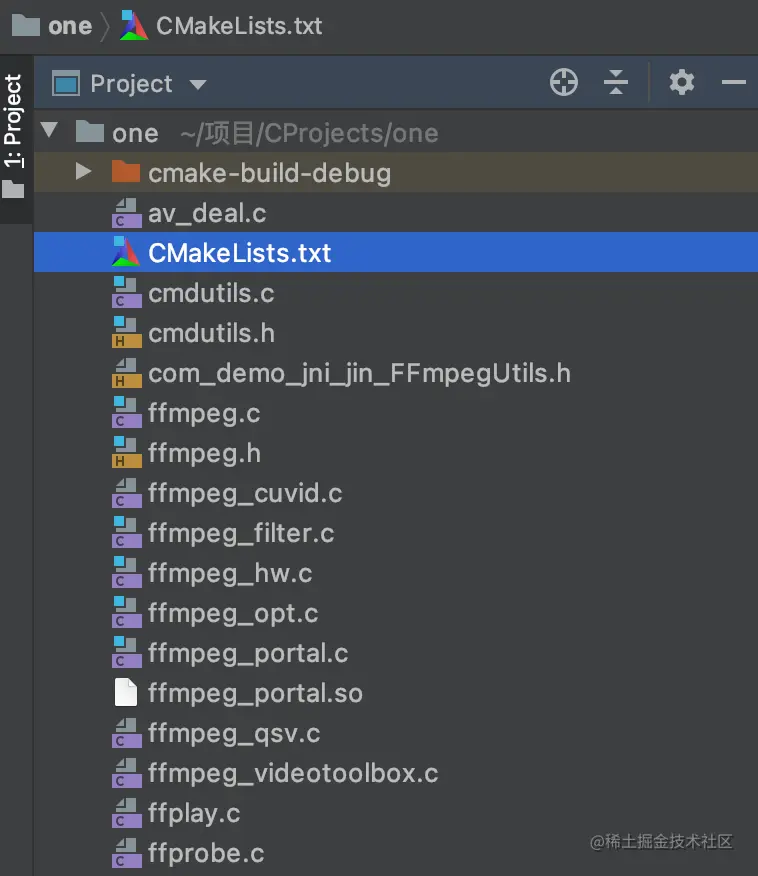

C项目目录如下，因为本人很少写C，所以很多东西都比较不规范，这次也只是作为测试使用，暂时凑合看看：最折腾人的就是这个CMakeLists.txt

cmake_minimum_required(VERSION 3.15)
project(one)

set(CMAKE_CXX_STANDARD 14)
set(FFMPEG_DIR /Users/heziqi/Public/development/ffmpeg-4.2.2-change)
set(FFMPEG_LINK /Users/heziqi/Public/tools/ffmpeg/lib)
include_directories(${FFMPEG_DIR})
include_directories("/Library/Java/JavaVirtualMachines/jdk1.8.0_171.jdk/Contents/Home/include")
include_directories("/Library/Java/JavaVirtualMachines/jdk1.8.0_171.jdk/Contents/Home/include/darwin")
link_directories(${FFMPEG_LINK})
link_libraries(avutil avformat avcodec avdevice avfilter avresample postproc swresample swscale)


add_executable(one ffmpeg_portal.c cmdutils.c ffmpeg.c ffmpeg_filter.c ffmpeg_opt.c ffmpeg_hw.c)

target_link_libraries(one avutil avformat avcodec avdevice avfilter avresample postproc swresample swscale)

我暂时只实现了一个入口的方法，主要目的就是验证JNI吧，后续可以在此基础上进行改造：

#include "com_demo_jni_jin_FFmpegUtils.h"
#include "ffmpeg.h"

JNIEXPORT jint JNICALL Java_com_demo_jni_jin_FFmpegUtils_run
        (JNIEnv *env, jobject obj, jobjectArray commands){
    int argc = (*env)->GetArrayLength(env, commands);
    char **argv = (char**)malloc(argc * sizeof(char*));
    int i;
    int result;
    for (i = 0; i < argc; i++) {
        jstring jstr = (jstring) (*env)->GetObjectArrayElement(env, commands, i);
        char* temp = (char*) (*env)->GetStringUTFChars(env, jstr, 0);
        argv[i] = malloc(1024);
        strcpy(argv[i], temp);
        (*env)->ReleaseStringUTFChars(env, jstr, temp);
    }
    //执行ffmpeg命令
    result =  run(argc, argv);
    //释放内存
    for (i = 0; i < argc; i++) {
        free(argv[i]);
    }
    free(argv);
    return result;
}

4.3.3 为什么HLS延时相对较高？

HLS 的延时包含了 TCP 握手、m3u8 文件下载与解析、ts 文件下载与解析等多个步骤。

可以缩短列表的长度和单个 ts 文件的大小来降低延迟，极致情况下可以缩减列表长度为 1，并且 ts 的时长为 1s，但是这样会造成请求次数增加，增大服务器压力，当网速慢时回造成更多的缓冲。苹果官方推荐的 ts 时长时 10s。

4.3.4 为什么结果文件的切片时长是不精确的？

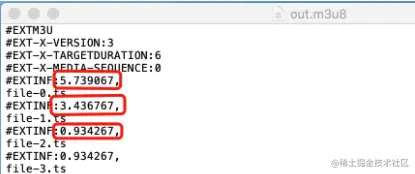

假设我们视频切片设置参数“-hls_time 2”，希望生成的ts文件时长在2秒左右，但是结果文件很多分片都是不准确的：

产生的原因： ts切割跟视频的GoP大小（两个关键帧之间的间隔有关），并不是指定2s切出来就2s的ts文件。任何一个播放端都需要获取到完整的GoP才能播放端，所以一个ts文件实际包含的时间是GoP的整数倍。

解决办法： 既然已经知道了问题的原因是关键帧的间隔不对应，那么只需要在转码的时候，设置好关键帧的间距即可：

ffmpeg -y -i test.mp4 -force_key_frames "expr:gte(t,n_forced*2)" -hls_time 2 -hls_segment_filename "test-%d.ts" -hls_list_size 0 test.m3u8

// -force_key_frames "expr:gte(t,n_forced*2)"：每2s打上一个关键帧

不过这个处理措施是不建议生产环境使用的，因为资源消耗太大，但重要性不高。业务其实不需要太关注每个切片的大小是否精准，业务关心的是我们播放视频的时候是否会造成卡顿。

4.4 预上线研究

媒体处理服务，在上线之后需要接管目前已有的音视频转码需求。这就对媒体处理服务的性能、稳定性以及问题定位与恢复能力提出了较高的要求。

研究数据来源： 业务真实数据

研究过程：

多次计算转码过程中各资源（CPU、内存、带宽等）的消耗情况与任务耗时后取平均值
分析一天中转码的峰值请求情况，制造并发测试场景

研究目的： 确定可保证业务正常运行的最低配置

研究结果： 以阿里云机器，两台4核4G，带宽500M，可保证线上请求被正常执行

五、总结

媒体处理微服务不算一个非常复杂的项目，主要是使用事件驱动模型：创建任务 -> 执行任务 -> 文件处理 -> 回调业务。

其中也有一些比较有意思的思考点：

文件下载上传的I/O池化，为什么需要池化？
FFmpeg CMD方式的调用可否池化？（参考im4java）
在防盗链技术被轻而易举攻破后，视频防盗为什么要选择对文件本身进行加密？

如果大家有兴趣欢迎在评论区交流~

项目数据

每分钟可完成 100 多个音频转码，任务耗时控制在 1s 内。

日处理任务数约 1 万个，每月节省超过 15 万元成本。
