RunLoop 整理&理解

阅读材料

juejin.cn/post/684490… blog.ibireme.com/2015/05/18/…

RunLoop概念

一般来讲，一个线程一次只能执行一个任务，执行完成后线程就会退出。如果我们需要一个机制，让线程能随时处理事件但并不退出，通常的代码逻辑是这样的：

function loop() {
    initialize();
    do {
        var message = get_next_message();
        process_message(message);
    } while (message != quit);
}

这种模型通常被称作 Event Loop。 Event Loop 在很多系统和框架里都有实现，比如 Node.js 的事件处理，比如 Windows 程序的消息循环，再比如 OSX/iOS 里的 RunLoop。实现这种模型的关键点在于：如何管理事件/消息，如何让线程在没有处理消息时休眠以避免资源占用、在有消息到来时立刻被唤醒。

所以，RunLoop 实际上就是一个对象，这个对象管理了其需要处理的事件和消息，并提供了一个入口函数来执行上面 Event Loop 的逻辑。线程执行了这个函数后，就会一直处于这个函数内部 “接受消息->等待->处理” 的循环中，直到这个循环结束（比如传入 quit 的消息），函数返回。

OSX/iOS 系统中，提供了两个这样的对象：NSRunLoop 和 CFRunLoopRef。 CFRunLoop 是在 CoreFoundation 框架内的，它提供了纯 C 函数的 API，所有这些 API 都是线程安全的。 NSRunLoopRef 是基于 CFRunLoopRef 的封装，提供了面向对象的 API，但是这些 API 不是线程安全的。

RunLoop 与线程的关系

首先，iOS 开发中能遇到两个线程对象: pthread_t 和 NSThread。过去苹果有份文档标明了 NSThread 只是 pthread_t 的封装，但那份文档已经失效了，现在它们也有可能都是直接包装自最底层的 mach thread。苹果并没有提供这两个对象相互转换的接口，但不管怎么样，可以肯定的是 pthread_t 和 NSThread 是一一对应的。比如，你可以通过 pthread_main_thread_np() 或 [NSThread mainThread] 来获取主线程；也可以通过 pthread_self() 或 [NSThread currentThread] 来获取当前线程。CFRunLoop 是基于 pthread 来管理的。

苹果不允许直接创建 RunLoop，它只提供了两个自动获取的函数：CFRunLoopGetMain() 和 CFRunLoopGetCurrent()。 这两个函数内部的逻辑大概是下面这样:

/// 全局的Dictionary，key 是 pthread_t， value 是 CFRunLoopRef
static CFMutableDictionaryRef loopsDic;
/// 访问 loopsDic 时的锁
static CFSpinLock_t loopsLock;

/// 获取一个 pthread 对应的 RunLoop。
CFRunLoopRef _CFRunLoopGet(pthread_t thread) {
    OSSpinLockLock(&loopsLock);

    if (!loopsDic) {
        // 第一次进入时，初始化全局Dic，并先为主线程创建一个 RunLoop。
        loopsDic = CFDictionaryCreateMutable();
        CFRunLoopRef mainLoop = _CFRunLoopCreate();
        CFDictionarySetValue(loopsDic, pthread_main_thread_np(), mainLoop);
    }

    /// 直接从 Dictionary 里获取。
    CFRunLoopRef loop = CFDictionaryGetValue(loopsDic, thread));

    if (!loop) {
        /// 取不到时，创建一个
        loop = _CFRunLoopCreate();
        CFDictionarySetValue(loopsDic, thread, loop);
        /// 注册一个回调，当线程销毁时，顺便也销毁其对应的 RunLoop。
        _CFSetTSD(..., thread, loop, __CFFinalizeRunLoop);
    }

    OSSpinLockUnLock(&loopsLock);
    return loop;
}

CFRunLoopRef CFRunLoopGetMain() {
    return _CFRunLoopGet(pthread_main_thread_np());
}

CFRunLoopRef CFRunLoopGetCurrent() {
    return _CFRunLoopGet(pthread_self());
}

从上面的代码可以看出，线程和 RunLoop 之间是一一对应的，其关系是保存在一个全局的 Dictionary 里。线程刚创建时并没有 RunLoop，如果你不主动获取，那它一直都不会有。RunLoop 的创建是发生在第一次获取时，RunLoop 的销毁是发生在线程结束时。你只能在一个线程的内部获取其 RunLoop（主线程除外）

RunLoop 相关&接口

在 CoreFoundation 里面关于 RunLoop 有5个类:

CFRunLoopRef CFRunLoopModeRef CFRunLoopSourceRef CFRunLoopTimerRef CFRunLoopObserverRef

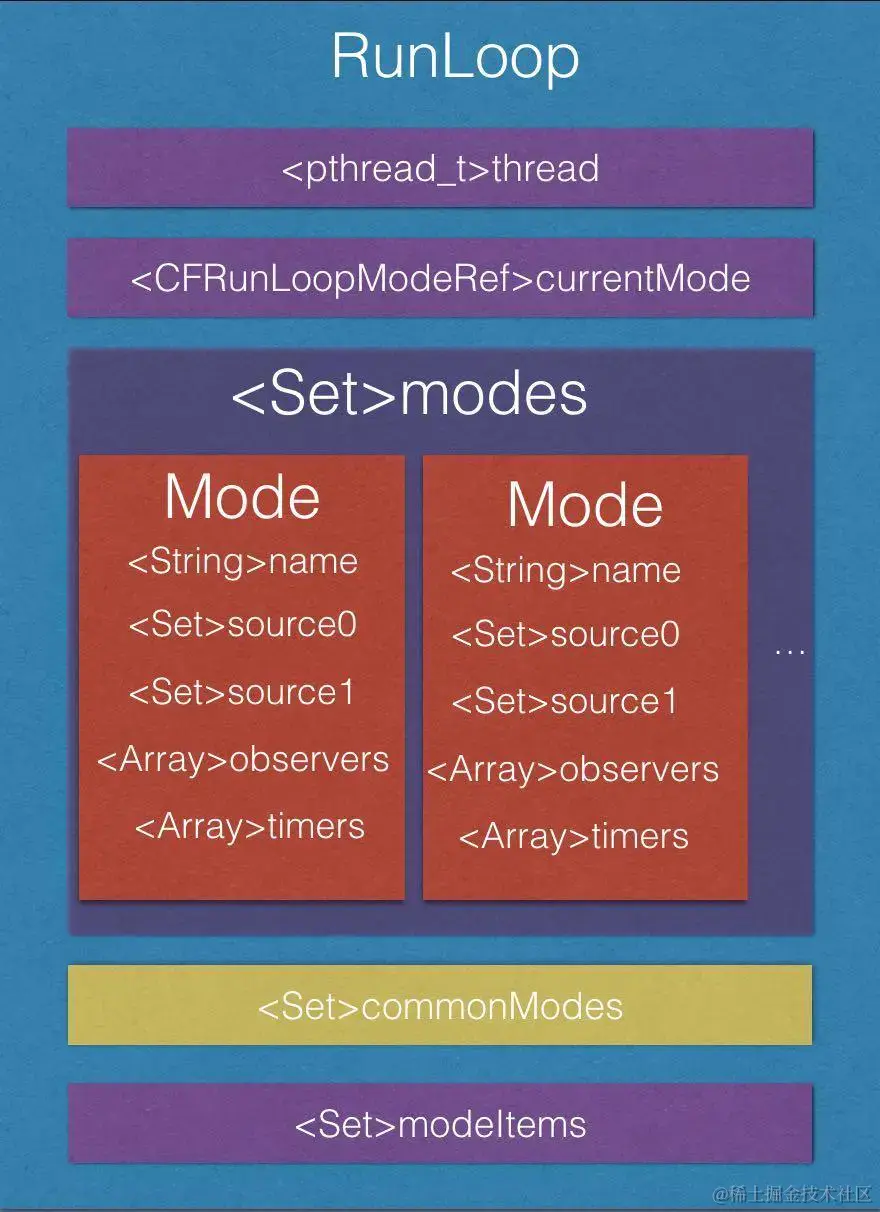

其中 CFRunLoopModeRef 类并没有对外暴露，只是通过 CFRunLoopRef 的接口进行了封装。他们的关系如下:

一个 RunLoop 包含若干个 Mode，每个 Mode 又包含若干个 Source/Timer/Observer。每次调用 RunLoop 的主函数时，只能指定其中一个 Mode，这个Mode被称作 CurrentMode。如果需要切换 Mode，只能退出 Loop，再重新指定一个 Mode 进入。这样做主要是为了分隔开不同组的 Source/Timer/Observer，让其互不影响。

CFRunLoopSourceRef 是事件产生的地方。Source有两个版本：Source0 和 Source1。 • Source0 只包含了一个回调（函数指针），它并不能主动触发事件。使用时，你需要先调用 CFRunLoopSourceSignal(source)，将这个 Source 标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop，让其处理这个事件。 • Source1 包含了一个 mach_port 和一个回调（函数指针），被用于通过内核和其他线程相互发送消息。这种 Source 能主动唤醒 RunLoop 的线程，其原理在下面会讲到。

CFRunLoopTimerRef 是基于时间的触发器，它和 NSTimer 是toll-free bridged 的，可以混用。其包含一个时间长度和一个回调（函数指针）。当其加入到 RunLoop 时，RunLoop会注册对应的时间点，当时间点到时，RunLoop会被唤醒以执行那个回调。

CFRunLoopObserverRef 是观察者，每个 Observer 都包含了一个回调（函数指针），当 RunLoop 的状态发生变化时，观察者就能通过回调接受到这个变化。可以观测的时间点有以下几个：

typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
    kCFRunLoopEntry         = (1UL << 0), // 即将进入Loop
    kCFRunLoopBeforeTimers  = (1UL << 1), // 即将处理 Timer
    kCFRunLoopBeforeSources = (1UL << 2), // 即将处理 Source
    kCFRunLoopBeforeWaiting = (1UL << 5), // 即将进入休眠
    kCFRunLoopAfterWaiting  = (1UL << 6), // 刚从休眠中唤醒
    kCFRunLoopExit          = (1UL << 7), // 即将退出Loop
};

上面的 Source/Timer/Observer 被统称为 mode item，一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 Source/Timer 都没有，则 RunLoop 会直接退出，不进入循环。

RunLoop 的 Mode

CFRunLoopMode 和 CFRunLoop 的结构大致如下：

struct __CFRunLoopMode {
    CFStringRef _name;            // Mode Name, 例如 @"kCFRunLoopDefaultMode"
    CFMutableSetRef _sources0;    // Set
    CFMutableSetRef _sources1;    // Set
    CFMutableArrayRef _observers; // Array
    CFMutableArrayRef _timers;    // Array
    ...
};

struct __CFRunLoop {
    CFMutableSetRef _commonModes;     // Set
    CFMutableSetRef _commonModeItems; // Set<Source/Observer/Timer>
    CFRunLoopModeRef _currentMode;    // Current Runloop Mode
    CFMutableSetRef _modes;           // Set
    ...
};

这里有个概念叫 “CommonModes”：一个 Mode 可以将自己标记为”Common”属性（通过将其 ModeName 添加到 RunLoop 的 “commonModes” 中）。每当 RunLoop 的内容发生变化时，RunLoop 都会自动将 _commonModeItems 里的 Source/Observer/Timer 同步到具有 “Common” 标记的所有Mode里。

对外接口

RunLoop相关操作的接口:

//获取当前线程的runLoop
CFRunLoopRef CFRunLoopGetCurrent(void)
//运行runloop
void CFRunLoopRun(void)
//唤醒runloop
void CFRunLoopWakeUp(CFRunLoopRef rl);
//停止退出runloop
void CFRunLoopStop(CFRunLoopRef rl);

CFRunLoop对外暴露的管理 Mode 接口只有下面2个:

CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
CFRunLoopRunInMode(CFStringRef modeName, ...);

Mode 暴露的管理 mode item 的接口有下面几个：

CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);

你只能通过 mode name 来操作内部的 mode，当你传入一个新的 mode name 但 RunLoop 内部没有对应 mode 时，RunLoop会自动帮你创建对应的 CFRunLoopModeRef。对于一个 RunLoop 来说，其内部的 mode 只能增加不能删除。

RunLoop 的内部逻辑

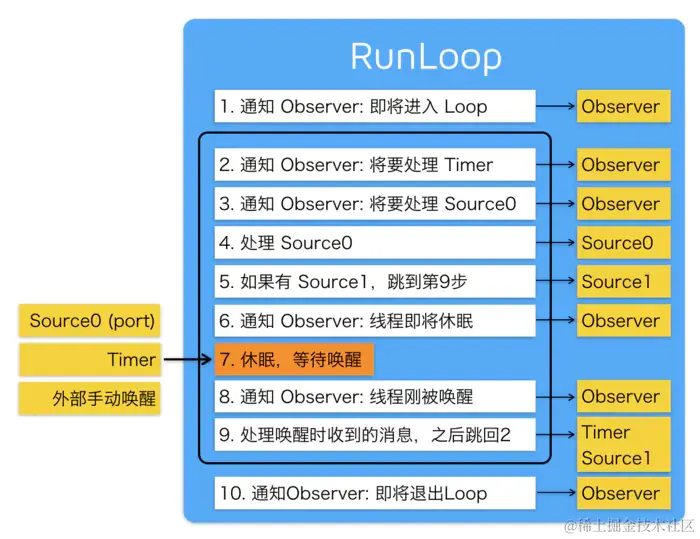

根据苹果在文档里的说明，RunLoop 内部的逻辑大致如下:

其内部代码整理如下 （太长了不想看可以直接跳过去，后面会有说明）：

/// 用DefaultMode启动
void CFRunLoopRun(void) {
    CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
}

/// 用指定的Mode启动，允许设置RunLoop超时时间
int CFRunLoopRunInMode(CFStringRef modeName, CFTimeInterval seconds, Boolean stopAfterHandle) {
    return CFRunLoopRunSpecific(CFRunLoopGetCurrent(), modeName, seconds, returnAfterSourceHandled);
}

/// RunLoop的实现
int CFRunLoopRunSpecific(runloop, modeName, seconds, stopAfterHandle) {

    /// 首先根据modeName找到对应mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(runloop, modeName, false);
    /// 如果mode里没有source/timer/observer, 直接返回。
    if (__CFRunLoopModeIsEmpty(currentMode)) return;

    /// 1. 通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopEntry);

    /// 内部函数，进入loop
    __CFRunLoopRun(runloop, currentMode, seconds, returnAfterSourceHandled) {

        Boolean sourceHandledThisLoop = NO;
        int retVal = 0;
        do {

            /// 2. 通知 Observers: RunLoop 即将触发 Timer 回调。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeTimers);
            /// 3. 通知 Observers: RunLoop 即将触发 Source0 (非port) 回调。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeSources);
            /// 执行被加入的block
            __CFRunLoopDoBlocks(runloop, currentMode);

            /// 4. RunLoop 触发 Source0 (非port) 回调。
            sourceHandledThisLoop = __CFRunLoopDoSources0(runloop, currentMode, stopAfterHandle);
            /// 执行被加入的block
            __CFRunLoopDoBlocks(runloop, currentMode);

            /// 5. 如果有 Source1 (基于port) 处于 ready 状态，直接处理这个 Source1 然后跳转去处理消息。
            if (__Source0DidDispatchPortLastTime) {
                Boolean hasMsg = __CFRunLoopServiceMachPort(dispatchPort, &msg)
                if (hasMsg) goto handle_msg;
            }

            /// 通知 Observers: RunLoop 的线程即将进入休眠(sleep)。
            if (!sourceHandledThisLoop) {
                __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeWaiting);
            }

            /// 7. 调用 mach_msg 等待接受 mach_port 的消息。线程将进入休眠, 直到被下面某一个事件唤醒。
            /// • 一个基于 port 的Source 的事件。
            /// • 一个 Timer 到时间了
            /// • RunLoop 自身的超时时间到了
            /// • 被其他什么调用者手动唤醒
            __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort) {
                mach_msg(msg, MACH_RCV_MSG, port); // thread wait for receive msg
            }

            /// 8. 通知 Observers: RunLoop 的线程刚刚被唤醒了。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopAfterWaiting);

            /// 收到消息，处理消息。
            handle_msg:

            /// 9.1 如果一个 Timer 到时间了，触发这个Timer的回调。
            if (msg_is_timer) {
                __CFRunLoopDoTimers(runloop, currentMode, mach_absolute_time())
            }

            /// 9.2 如果有dispatch到main_queue的block，执行block。
            else if (msg_is_dispatch) {
                __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
            }

            /// 9.3 如果一个 Source1 (基于port) 发出事件了，处理这个事件
            else {
                CFRunLoopSourceRef source1 = __CFRunLoopModeFindSourceForMachPort(runloop, currentMode, livePort);
                sourceHandledThisLoop = __CFRunLoopDoSource1(runloop, currentMode, source1, msg);
                if (sourceHandledThisLoop) {
                    mach_msg(reply, MACH_SEND_MSG, reply);
                }
            }

            /// 执行加入到Loop的block
            __CFRunLoopDoBlocks(runloop, currentMode);


            if (sourceHandledThisLoop && stopAfterHandle) {
                /// 进入loop时参数说处理完事件就返回。
                retVal = kCFRunLoopRunHandledSource;
            } else if (timeout) {
                /// 超出传入参数标记的超时时间了
                retVal = kCFRunLoopRunTimedOut;
            } else if (__CFRunLoopIsStopped(runloop)) {
                /// 被外部调用者强制停止了
                retVal = kCFRunLoopRunStopped;
            } else if (__CFRunLoopModeIsEmpty(runloop, currentMode)) {
                /// source/timer/observer一个都没有了
                retVal = kCFRunLoopRunFinished;
            }

            /// 如果没超时，mode里没空，loop也没被停止，那继续loop。
        } while (retVal == 0);
    }

    /// 10. 通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
}

可以看到，实际上 RunLoop 就是这样一个函数，其内部是一个 do-while 循环。当你调用 CFRunLoopRun() 时，线程就会一直停留在这个循环里；直到超时或被手动停止，该函数才会返回。

Question&Anwser&Practise

1. runloop 如何实现线程保活且在不同Mode之间的切换

实现代码:

#import "ViewController.h"

//兼容runloop的状态回调
void callback(CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info){
    CFRunLoopRef rf = CFRunLoopGetCurrent();
    CFRunLoopMode mode = CFRunLoopCopyCurrentMode(rf);
    NSString *str = (__bridge NSString *)(mode);
    if (activity & kCFRunLoopEntry) {
        NSLog(@"kCFRunLoopEntry:%@",str);
    }
    if (activity & kCFRunLoopBeforeTimers) {
        NSLog(@"kCFRunLoopBeforeTimers");
    }
    if (activity & kCFRunLoopBeforeSources) {
        NSLog(@"kCFRunLoopBeforeSources");
    }
    if (activity & kCFRunLoopBeforeWaiting) {
        NSLog(@"kCFRunLoopBeforeWaiting");
    }
    if (activity & kCFRunLoopAfterWaiting) {
        NSLog(@"kCFRunLoopAfterWaiting");
    }
    if (activity & kCFRunLoopExit) {
        NSLog(@"kCFRunLoopExit:%@",str);
    }
}

@interface ViewController ()

@property (nonatomic,strong) NSThread *threed;
@property (nonatomic,strong) NSPort *port;
@property (nonatomic,strong) NSTimer *time;
@property (nonatomic,strong) NSRunLoop *runLoop;
@property (nonatomic,assign) NSRunLoopMode customMode;
@property (nonatomic,assign) CFRunLoopObserverRef ref;

@property (nonatomic,assign) NSRunLoopMode curMode;
@property (atomic,assign) bool switchMode;
@property (atomic,assign) bool exit;

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    [self persistentThreed];

    UIButton *btn = [[UIButton alloc] initWithFrame:CGRectMake(30, 30, 100, 50)];
    [btn setTitle:@"addtime" forState:UIControlStateNormal];
    btn.backgroundColor = [UIColor redColor];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];

    UIButton *btn2 = [[UIButton alloc] initWithFrame:CGRectMake(30, 100, 100, 50)];
    [btn2 setTitle:@"stop&exit" forState:UIControlStateNormal];
    btn2.backgroundColor = [UIColor orangeColor];
    [btn2 addTarget:self action:@selector(btnClick2) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn2];

    UIButton *btn3 = [[UIButton alloc] initWithFrame:CGRectMake(30, 150, 100, 50)];
    [btn3 setTitle:@"switch" forState:UIControlStateNormal];
    btn3.backgroundColor = [UIColor greenColor];
    [btn3 addTarget:self action:@selector(btnClick3) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn3];
}

//创建一个子线程并保活
- (void)persistentThreed{
    __weak typeof(self)wSelf = self;
    //1.创建一个子线程
    _threed = [[NSThread alloc] initWithBlock:^{
        wSelf.runLoop = [NSRunLoop currentRunLoop];

        //2. 对当前线程中的runloop所有状态进行监听
        wSelf.ref = CFRunLoopObserverCreate(kCFAllocatorDefault, kCFRunLoopAllActivities, YES, 0, callback, NULL);
        CFRunLoopAddObserver([wSelf.runLoop getCFRunLoop], wSelf.ref, kCFRunLoopCommonModes);


        //3. 要运行的mode中必须包含 source/timer 才能使runloop保持运行不退出
        wSelf.port = [NSMachPort port];
        [wSelf.runLoop addPort:wSelf.port forMode:NSRunLoopCommonModes];

        wSelf.customMode = @"CustomMode";

        CFRunLoopAddCommonMode([wSelf.runLoop getCFRunLoop], (__bridge CFStringRef)wSelf.customMode);

        wSelf.curMode = NSDefaultRunLoopMode;
        wSelf.switchMode = YES;
        NSLog(@"start:%p",self->_runLoop);
        //4. runloop运行中线程已经可以保活，此处在外又报错一层保活while循环是因为,若runloop想要切换mode 必须先退出当前mode才可以运行另外的mode,当runloop退出的时候没有另外循环任务的线程也将结束，所以在runloop切换的过程中也需要保持线程不结束，因此需要一个while循环保活
        do {
            if (wSelf.switchMode) {
                NSLog(@"切换mode");
                wSelf.switchMode = NO;
                [wSelf.runLoop runMode:wSelf.curMode beforeDate:[NSDate distantFuture]];
            }
            NSLog(@"判断退出");
        } while (!wSelf.exit);
        NSLog(@"end:%p",self->_runLoop);
    }];
    [_threed start];
}

- (void)test{
    NSRunLoop *runloop = [NSRunLoop currentRunLoop];
    __block int num = 0;
    _time = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
        ++num;
        NSLog(@"num:%d",num);
    }];

    [runloop addTimer:_time forMode:NSDefaultRunLoopMode];
}

- (void)test2{
    NSLog(@"-----%p",[NSRunLoop currentRunLoop]);
}

- (void)btnClick{
    __block int num = 0;
    _time = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
        CFRunLoopRef rf = CFRunLoopGetCurrent();
        CFRunLoopMode rMode = CFRunLoopCopyCurrentMode(rf);
        ++num;
        NSLog(@"%@num:%d",(__bridge NSString*)rMode,num);
    }];

    [self.runLoop addTimer:_time forMode:NSDefaultRunLoopMode];
}

- (void)btnClick2{
    self.exit = YES;
    CFRunLoopStop([self.runLoop getCFRunLoop]);
}

bool num = 0;
- (void)btnClick3{
//    NSLog(@"runloop:%@",_runLoop);
//    [self performSelector:@selector(test2) onThread:_threed withObject:nil waitUntilDone:NO];
    num = !num;
    //切换指定的mode
    self.curMode = num?self.customMode:NSDefaultRunLoopMode;
    self.switchMode = YES;
    //退出当前运行的mode
    CFRunLoopStop([self.runLoop getCFRunLoop]);
}
@end

可以通过监听主线程中的runloop在 NSDefaultRunLoopMode 和 UITrackingRunLoopMode 之间的切换 runloop的mode切换是先退出当前mode在运行指定的mode，而切换过程中app仍然能保持运行,应该也是类似在runloop外层还有一层循环保持主线程的运行

2. autoReleasePool与RunLoop之间的联系
