大数据学习之路(7)：NameNode和SecondNameNode是怎样工作的？

潇雷
575 阅读5分钟

一、提出问题

在前面的学习中，我们知道namenode 是负责对整改HDFS中数据的元数据进行管理的，而Secnodnamenode是辅助namenode的作用，定期合并fsimage和edits文件。namenode是负责管理的数据块的映射信息，那么它本身也是要存储数据的，那么它的数据存储在哪呢？

关于磁盘和内存的区别是这样的：

1、内存是保存cpu运算的中间数据和计算结果

2、磁盘是硬盘，处理数据速度比内存慢很多，但是空间大很多。

问题1 ：namenode的数据存储在哪？

如果这样存储，那么因为经常要对数据进行随机访问，还有相应客户端请求，效率过低，因此，元数据需要存放在内存中；但是如果内存中的数据丢失，那么集群就无法正常工作了。因此，nameNode采用的策略就是都存，利用Fsimage+edits的方案来解决这个问题。fsimage是某个时刻对内存中元数据的一个快照。edits记录hdfs对数据的改操作（类似redis的aof），只做追加操作，效率高。

问题2：edits文件是不是一直追加，那么会无限大呢？

不是的，edits记录的改操作，隔一端时间secondnamenode就会过来合并fsimage和edits文件，然和生成新的fsimag文件，旧的edits文件会被保留，然后把后续的改操作记录到新的edits文件中。

二、工作机制

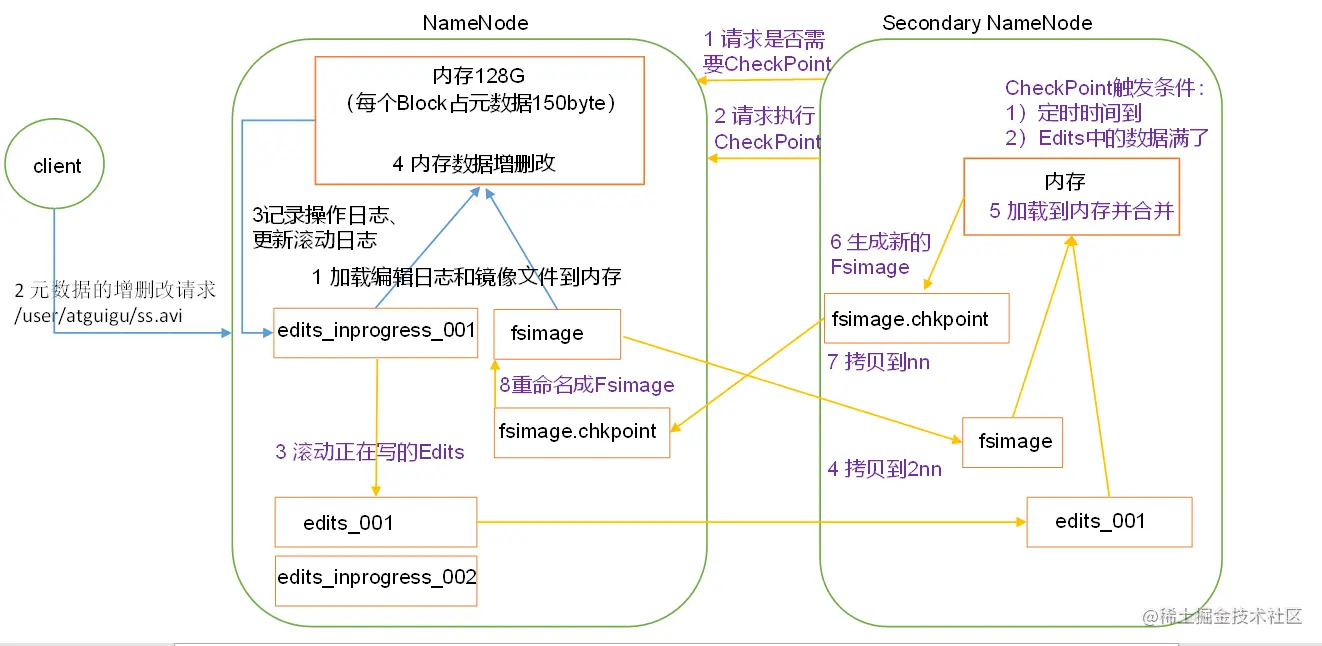

该图的分为两个阶段：namenode工作和secondarynamenode工作。

1）namenode启动:

1、第一次启动namenode格式化后，会创建FSimage和edits文件，如果不是第一次启动，直接加载edits文件和镜像文件到内存。

2、客户端发来的增删改请求被时刻记录到操作日志中

3、记录完成后，开始对内存中的元数据进行增删改。

2）secondaryNameNode工作过程：

1、secondarynamenode去namenode询问是否需要checkpoint，返回询问结果。

2、Secondary namenode 请求执行CheckPoint

3、NameNode滚动读取当前的edits文件和fsimage，读取到secondarynamenode中

4、secondary NameNode 加载编辑日志和镜像文件到内存，并合并。

5、生成新的FSimage.chkpoint文件，并拷贝到namenode文件中，然后重命名为fsimage。

【注意】：checkpoint的触发需要满足两个条件之一即可：

1、定时时间到了

2、edits文件满了。

三、查看编辑日志和镜像文件

3.1 oiv查看Fsimage文件

1）查看oiv（查看fsimage文件）和oev（查看edit文件）命令，基本语法：

hdfs oiv -p 文件类型  -i 镜像文件   -o 转换后文件输出路径

2）实例操作：

oot@hadoop100 current]# hdfs oiv -p XML -i fsimage_0000000000000000356 -o /opt/module/hadoop-3.1.3/fsimage.xml
2020-09-02 14:28:57,531 INFO offlineImageViewer.FSImageHandler: Loading 4 strings
[root@hadoop100 current]# cd /opt/module
[root@hadoop100 module]# cd hadoop-3.1.3/
[root@hadoop100 hadoop-3.1.3]# ls
bin  data  etc  fsimage.xml  lib  libexec  LICENSE.txt  logs  NOTICE.txt  README.txt  sbin  share  wcinput
[root@hadoop100 hadoop-3.1.3]# cat fsimage.xml

3）作用：记录元数据

问题1：HDFS的目录结构是怎么维护的？

在fsimage中通过< inode >进行维护，目录与目录的上下级关系通过< INodeDirectorySection >维护。

<INodeDirectorySection>
    <directory>
        <parent>16385</parent>
            <child>16473</child>
            <child>16472</child>
            <child>16390</child>
            <child>16386</child>
    </directory>
    <directory>
        <parent>16386</parent>
        <child>16387</child>
    </directory>

问题2：fsimage并不维护datanode节点，那么namenode如何与datanode节点交互？

每隔文件的块在哪些datanode节点上，这是由datanode主动上报给namenode的，因此在namenode的内存中是有记录的，但是在磁盘的fsimage中是没有记录的。

3.2 oev查看edits文件

1、基本语法：

hdfs oev -p 文件类型 -i编辑日志 -o 转换后文件输出路径

2、案例实操

[root@hadoop100 current]# hdfs oev -p XML -i edits_0000000000000000326-0000000000000000327 -o /opt/module/hadoop-3.1.3/edits.xml
[root@hadoop100 current]# cat /opt/module/hadoop-3.1.3/edits.xml

3、下载后查看，作用就是记录操作信息，从头开始到end结束

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<EDITS>
  <EDITS_VERSION>-64</EDITS_VERSION>
  <RECORD>
    <OPCODE>OP_START_LOG_SEGMENT</OPCODE>
    <DATA>
      <TXID>326</TXID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_END_LOG_SEGMENT</OPCODE>
    <DATA>
      <TXID>327</TXID>
    </DATA>
  </RECORD>
</EDITS>

四、checkpoint时间设置

1、在hdfs-default.xml中配置，默认1小时

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600</value>
</property>

2、在hdfs-default.xml，一分钟检测一次操作次数，当操作次数达到一百万时，secondarynamenode执行一次

<property>
  <name>dfs.namenode.checkpoint.txns</name>
  <value>1000000</value>
<description>操作动作次数</description>
</property>

<property>
  <name>dfs.namenode.checkpoint.check.period</name>
  <value>60</value>
<description> 1分钟检查一次操作次数</description>
</property >

五、集群安全模式

5.1 为什么会有集群安全模式？

在分布式文件系统启动的时候就会有安全模式。当分布式文件系统处于安全模式的情况下，文件系统的内容不允许修改也不允许删除，直到安全模式结束。安全模式主要是为了系统启动的时候检查各个DataNode上数据块的有效性，同时根据策略必要的复制或删除部分数据块。运行期间通过命令也能进入安全模式，系统在安全模式下，会校验数据块的完整性。

5.2 集群启动过程中的安全模式

1、namenode启动

NameNode 启动时，首先将镜像文件载入内存，并执行编辑日志中的各项操作。一旦在内存中成功建立文件系统元数据的映像，则创建新的fsimage和edits日志，此时NameNode开始监听DataNode请求。这个过程期间，NameNode开始监听DataNode的上报请求，期间namenode处于安全模式，对于客户端来说不可只读。

2、DataNode启动

系统中的数据的位置并不是由NameNode维护的，而是以块的列表存储在DataNode，在安全模式下，DdataNode会向namenode上报节点的块列表信息。Namenode大哥在了解到足够多的块位置后就可以高效运行文件系统。

3、安全模式退出判断

如果满足“最小副本条件”，namenode 就会在30秒之后退出安全模式。所谓最小副本条件指的是整个文件系统中的99.9%的块满足最小副本级别（默认值：dfs.replication.min=1）。在启动一个刚刚格式化的HDFS集群时，因为系统中还没有任何块，所以Namenode不会进入安全模式。加入一个块有三个副本，找到一个副本就可以退出安全模式了。
