前言

近两年，网络平台掀起了一股互动游戏热潮。三大电商平台都不约而同地推出来一些互动小游戏（种树、养宠物、大富翁等），其目的在于通过趣味游戏提高APP日活，增强用户粘性，进而转化成订单。在这种趋势下，前端中的细分领域——WebGL成了新的技术热点。淘系技术部推出了互动引擎EVAJS，蚂蚁金服推出了Web 3D 引擎Oasis Engine，相信后续还会有其他的框架推出。为了不被时代淘汰，笔者也开始研究这部分知识。本文将以Pixi作为渲染引擎，使用DragonBones骨骼动画，打造一个简易的游戏Demo。

基本概念

Pixi.js

Pixi这个不用多做介绍，大名鼎鼎的HTML5 2D渲染引擎，完善的技术文档，丰富的API，众多的插件，适合WebGL初学者入门学习。

DragonBones

DragonBones是由白鹭时代（Egret）推出的2D 骨骼动画解决方案。相较于竞品Spine（EVAJS使用的动画方案），DragonBones最大的优势在于它是免费的，适合个人开发这学习使用。

简单介绍一下基本概念，理解了这些概念，也就能理解DragonBones的数据结构。

• 骨架（armature）：骨架是骨骼的集合，骨架中至少包含一个骨骼。一个项目中可以包含多付骨架。
• 骨骼（bone）：骨骼是骨骼动画的基本组成部分。骨骼可以旋转，缩放，平移。
• 插槽（slot）：插槽是图片的容器，是骨骼和图片的桥梁。主场景中，图片的层次关系由插槽在层级面板的层次关系体现。
• 图片（texture）：图片是最基本的设计素材，图片需要以插槽为中介来和骨骼绑定，在webGL中也叫纹理。

动画素材准备

开发首先需要一些视觉素材，我们首先去官网下载并安装DragonBones的编辑器。

安装好后，打开软件，在欢迎界面有一些学习资源供我们使用。我们随便选择一个素材打开，就进入了编辑界面。

可以看到，官方已经把我们做好了全部工作，我们不需要再对素材进行编辑，直接选择菜单栏中的“文件”->“导出”，会弹出一个导出弹框。数据类型选择JSON，勾选“打包zip”，点击“完成”，我们就能得到一个zip包。解压之后，里面有三个文件，一个png文件，两个JSON文件，这就是后续项目中需要用到的素材。

创建项目

因为demo不需要引入业务组件，所以就用create-react-app快速创建一个项目。

npx create-react-app dragonBones-demo

为什么使用React，而不是直接使用游戏引擎？这主要基于业务考虑：在电商互动游戏中，游戏只占项目本身的一部分，其他还涉及商品、分享、发券等逻辑。如果使用游戏引擎，则无法复用团队内部这些业务组件，导致开发周期大幅提高。如果你是新团队或者专门的游戏团队，没有技术包袱，可以考虑直接使用游戏引擎。

在写代码之前，我们需要引入基本的运行库。通过研究DragonBones运行库代码，我遗憾地发现运行库并不支持NPM引入，需要通过CLI的方式生成对应版本的运行库。我使用Pixi,因此需要生成的是Pixi对应的运行库。

根据官方的文档，我们全局安装dragonbones-runtime。然后执行dbr <engine-name>@<version>即可在执行命令的目录下的dragonbones-out目录下生成该引擎依赖的 运行库：

npm install -g dragonbones-runtime
dbr pixijs@4.6.2

这里遇到一个问题，目前Pixi稳定版本是5.0，我们希望dragonbones运行库也支持5.0，但dbr的提示是目前不支持5.0版本。真的是这样吗？

通过对DragonBonesJS代码仓库的分析，我们可以看到有5.0的版本，我这边猜测是CLI未更新导致的信息不一致。所以我们不通过CLI，而且直接下载代码自行打包，就能获得最新的运行库代码。然后，按照项目readme.md的介绍进行打包。

打包完之后，我们把运行库和PIXI文件放在项目的public文件夹下，通过<script></script>标签引入。

<script src="%PUBLIC_URL%/libs/pixi.min.js"></script>
<script src="%PUBLIC_URL%/libs/pixi-sound.js"></script>
<script src="%PUBLIC_URL%/libs/dragonBones.min.js"></script>

最后，把我们准备好的视觉、音频、骨骼动画等素材也放到项目的public文件夹下，前期准备工作就完成了。

整体项目构建

我构想出的页面流程分为四部分：加载资源->游戏倒计时->游戏进行->游戏结束。

根据这四个步骤，我初步划分出四个组件（或页面）：

• Loading
• CountDown
• Game
• GameOver

Loading（加载组件）

我们需要一个progress变量来知道当前资源加载进度，当progress加载到100，就说明资源加载完成，我们可以关闭加载页面，进入下一步。

const [progress, setProgress] = useState(0);
const [isLoading, setIsLoading] = useState(true);

useEffect(() => {
  if (progress >= 100) {
    // 延迟可以让进度条动画到了100%之后才消失，也可以给渲染提供一点时间
    setTimeout(() => {
      setIsLoading(false);
    }, 200);
  }
}, [progress]);

CountDown（倒计时组件）

loading就开始游戏，用户会反应不过来，这里加一个三秒倒计时蒙层盖在游戏画面上。当倒计时结束，游戏开始。

const [countDown, setCountDown] = useState(3);
const [isPlaying, setIsPlaying] = useState(false);

useInterval(() => {
  setCountDown(countDown - 1);
}, (countDown > 0 && !isLoading) ? 1000 : null);

useEffect(() => {
  if (countDown <= 0) {
    setIsPlaying(true);
  }
}, [countDown]);

Game（游戏组件）

资源加载进度、游戏进程其实都需要游戏组件来控制。得益于Hooks，我们只要把函数传进去就能管理这些状态。当然你也可以使用统一的数据管理，如redux等。对于我们这个demo来说，这种方式足够了。

<Game
  setProgress={setProgress}
  isPlaying={isPlaying}
  setIsPlaying={setIsPlaying}
  setHeadCount={setHeadCount}
/>

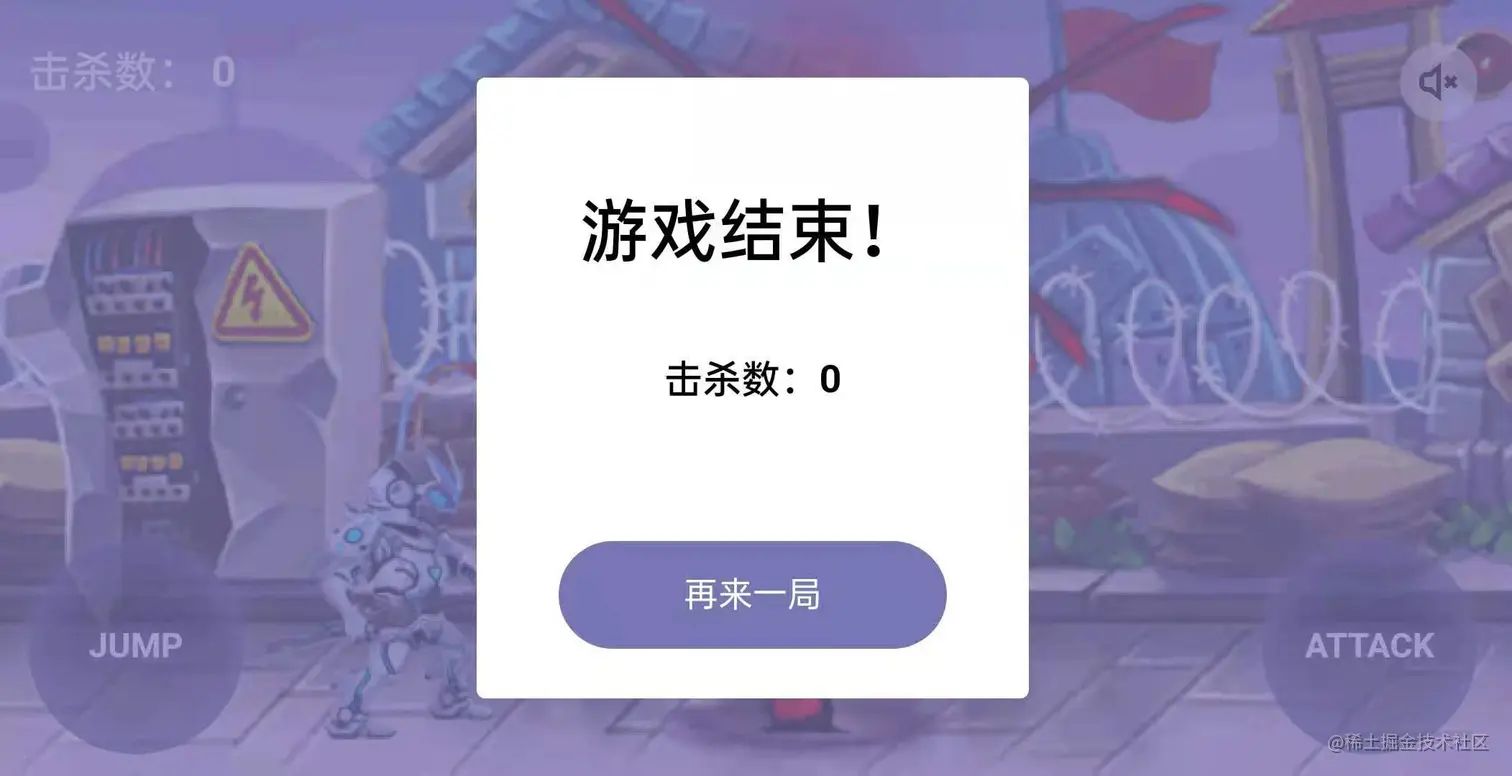

GameOver（结束弹框）

我们通过isPlaying来判断是否展示。然后在弹框的按钮绑定一个点击事件（replay），完成流程循环。

useEffect(() => {
  // isPlaying在一开始是false，但我们不希望游戏还没开始，就出现这弹框，这里做个累加器
  if (isPlaying) {
    gameCount++;
  } else {
    if (gameCount > 0) {
      setShowGameOver(true);
    }
  }
}, [isPlaying]);

游戏模块

接下来，我们来实现游戏模块，这也是本文的重点。

初始化

Html方面，我们只需要创建一个div容器，给一个id就行。

<div id="my-canvas" className="my-canvas"></div>

在页面加载好后，执行游戏初始化。

useEffect(() => {
  const state = { setHeadCount, headCount };
  init(props, state);
}, []);

/**
 * @description 游戏初始化
 * @param {*} props
 * @param {*} state
 */
function init(props, state) {
  app = new PIXI.Application({
    backgroundColor: 0x7976b6
  });
  if (document.getElementById("my-canvas") && app) {
    document.getElementById("my-canvas").appendChild(app.view);
  }
  // 屏幕适配
  detectOrient();
  // 挂载props到app上
  app.reactProps = props;
  app.reactState = state;
  app.loader.add([
    { name: 'bg', url: `${process.env.REACT_APP_RES_PATH}resources/bg.png` },
    { name: 'swordsManBonesData', url: `${process.env.REACT_APP_RES_PATH}resources/SwordsMan/SwordsMan_ske.json` },
    { name: 'swordsManTexData', url: `${process.env.REACT_APP_RES_PATH}resources/SwordsMan/SwordsMan_tex.json` },
    { name: 'swordsManTex', url: `${process.env.REACT_APP_RES_PATH}resources/SwordsMan/SwordsMan_tex.png` },
    { name: 'bgSound', url: `${process.env.REACT_APP_RES_PATH}resources/bg.mp3` },
    //…… 省略一堆资源列表
  ]);
  app.loader.on("progress", ({ progress }) => {
    app.reactProps.setProgress(progress.toFixed(2));
  });
  app.loader.once("complete", setup, this);
  app.loader.load();
}

在init函数中，我们做了以下几件事：

• 通过PIXI.Application创建一个画布，并挂载到我们刚才设置的div容器中；
• 屏幕适配，这个下文详细讲述；
• 把react的props和state挂载到app对象上，后续操作起来比较方便；
• 使用PIXI.Loader加载游戏资源，在progress事件中，把当前进度传递给Loading 组件，在complete事件中，触发setup函数。

素材装载

setup函数用来把加载好的素材加入到画布上，然后启动游戏。

我们游戏一共三个元素，我们一个个来加载。

/**
 * @description 启动游戏
 * @param {*} target
 * @param {*} resource 资源列表
 */
function setup(target, resource) {
  addBg(resource);
  addMonster(resource);
  addMaster(resource);
  play();
}

游戏背景（平铺精灵）

平铺精灵(TilingSprite)是一种特殊的精灵，可以在一定的范围内重复一个纹理。我们可以使用它们创建无限滚动的背景效果。

/**
 * @description 加入背景
 * @param {*} resource
 */
function addBg(resource) {
  const textureImg = resource["bg"].texture;
  tilingSprite = new PIXI.TilingSprite(textureImg, 960, 375);
  tilingSprite.position.y = getY(0);
  tilingSprite.position.x = 0;
  app.stage.addChild(tilingSprite);
}

事物运动都是有参照物的。因此我们想制造一个人物前进的效果，我们有两种做法，第一种，人物向右运动，背景不动；第二种，人物不动，背景向左运动。根据这个原理，我们就可以在不改变人物位置的情况下，实现前进效果。

游戏主角（骨骼动画）

现在，我们来装载第一个骨骼动画。

const dragonbonesFactory = dragonBones.PixiFactory.factory; //新建骨骼动画制作工厂
let swordsManDisplay = null;
/**
 * @description 设置角色
 * @param {*} resource 资源列表
 */
function addMaster(resource) {
  let textureImg = resource["swordsManTex"].texture;
  let textureData = resource["swordsManTexData"].data;
  let skeletonData = resource["swordsManBonesData"].data;
  //骨骼动画实现
  dragonbonesFactory.parseDragonBonesData(skeletonData); //解析骨骼数据
  dragonbonesFactory.parseTextureAtlasData(textureData, textureImg); //解析纹理数据
  swordsManDisplay = dragonbonesFactory.buildArmatureDisplay(skeletonData.armature[0].name); //构建骨骼动画
  swordsManDisplay.x = 200;
  swordsManDisplay.y = getY(350);
  swordsManDisplay.scale.set(0.25, 0.25);
  swordsManDisplay.animation.play('steady', 0); //执行动画
  app.stage.addChild(swordsManDisplay);
}

在dragonBones中，由工厂类（Factory）管理骨骼动画。需要注意两点：

• 当使用一个 Factory 时，需要注意避免龙骨数据或骨架数据重名。
• 如果没有特殊需求，建议不要使用多个 Factory 实例

所以，我们这边先复制一个PixiFactory对象。然后使用工厂类的parseDragonBonesData和parseTextureAtlasData解析已经加载好的资源文件，然后构建出一个显示对象（DisplayObject），这个对象同时继承了PIXI的DisplayObject对象和dragonBones的BaseObject对象，可以使用两者的方法。这也是我们主要的操作对象。由于包含的类实在太多，这里就不一一介绍，有兴趣的可以查看官方API文档。

装载好后，我们调整这个人物的位置和大小，使之贴合背景。

然后，我们给这个人物一个默认动作，执行显示对象的animation属性上的play，并把执行次数设置成0(循环播放)。

最后，把这个显示对象加入画布，一个做着待机动作的机器人就出现在画面上。

游戏怪物（骨骼动画）

怪兽的装载和主角基本一致。

值得一提的是，怪兽在主角右边，我们希望他面向主角放技能，这样更符合逻辑。我们需要对骨骼进行一个水平翻转：设置armature的flipX属性为true，即可完成。同理，设置armature的flipY属性为true，即可完成垂直翻转。

/**
 * @description 加载怪兽
 * @param {*} resource 资源列表
 */
function addMonster(resource) {
  // ...省略重复代码
  demonDisplay.armature.flipX = true;
  // ...省略重复代码
  app.stage.addChild(demonDisplay);
}

游戏流程

play是控制游戏进行的核心函数，通过requestAnimationFrame进行循环调用。

/**
 * @description 游戏
 */
function play() {
  if (app.reactProps.isPlaying) {
    // 游戏开始，变动初始动作
    if (swordsManDisplay.animation.lastAnimationName === 'steady') {
      swordsManDisplay.animation.play('walk', 0);
    }
    if (!attackState.isPlaying && !jumpState.isPlaying) {
      // 背景滚动
      tilingSprite.tilePosition.x -= 5;
      // 重置怪物
      if (demonDisplay.x < -150) {
        demonDisplay.x = getX(parseInt(Math.random() * 400));
        demonDisplay.animation.play('uniqueAttack', 0); //执行动画
      } else {
        demonDisplay.x -= 5;
      }
    }
    // 判定结束游戏
    if (isHit(250) && !attackState.isPlaying && demonDisplay.animation.lastAnimationName !== 'dead') {
      app.reactProps.setIsPlaying(false);
      app.reactProps.setHeadCount(app.reactState.headCount);
      app.reactState.setHeadCount(0);
      swordsManDisplay.animation.play('steady', 0);
      demonDisplay.x = clientWidth + parseInt(Math.random() * 400);
    }
  }

  requestAnimationFrame(play);
}

该函数主要做了以下几件事：

• 判断机器人的前一个动作是不是待机动作，如果是，则要把机器人的动作设置成走路，表明游戏开始。该操作在游戏周期中只执行一次；
• 控制背景滚动，通过视差产生人物往前走的效果；
• 当怪物超出屏幕范围时，重置它的状态和位置，使之可以重复利用，较少开销。这里可以理解为对象池的简单应用；
• 游戏结束条件判定，当机器人与怪物产生碰撞时，且机器人未做出攻击动作，则游戏结束，弹出游戏结束弹框。

碰撞检测

原本打算使用dragonBones提供的containsPoint方法和intersectsSegment方法进行碰撞检测，但涉及到本地坐标系和世界坐标系的转换，官方Demo也不是很清楚，尝试了很多次，都没碰撞成功。

我这边使用一个比较取巧的方法进行检测。因为每一个插值（slot）也是一个displayObject，我就可以调用PIXI上的方法，获取它的世界坐标，然后比较它的X值。

function isHit(x) {
  const target = demonDisplay.armature.getSlot('body').display;
  const bounds = target.getBounds();

  return bounds.x < x;
}

动作交互

我在游戏中设置了两个动作：jump和attack。在没框架帮助的情况下，使用PIXI开发HUD比较麻烦，所以，我这边用DOM直接写了两个按钮。

重点来看，attack函数的实现。

/**
 * @description 攻击动作
 */
function attack() {
  if (!attackState.isPlaying) {
    playSound('attackSound');
    attackState = swordsManDisplay.animation.gotoAndPlayByFrame('attack1', 20, 1); //执行动画
    if (isHit(500) && demonDisplay.animation.lastAnimationName !== 'dead') {
      demonDisplay.animation.play('dead', 1);
      app.reactState.setHeadCount(++app.reactState.headCount);
    }
  }
}

attackState记录了当前动画的状态。我做了一个防频，当攻击动作未结束的时候，跳过本次点击事件。

然后执行以下三个操作：

• 播放效果音；
• 执行攻击动作，并把动画状态赋值给attackState。这里使用了一个新的播放函数：gotoAndPlayByFrame，它控制动画从哪一帧开始播放，使得两个动作衔接更自然；
• 碰撞检测，当碰撞到怪物且怪物还处于活跃状态，则算击杀怪物，怪物执行dead动作，人头数加一。

一个攻击动作执行完后，我们需要进行复位。可以在装载人物的时候，给人物添加一个动作执行完成（COMPLETE）事件。这样，我们就不需要每次都手动复位初始动作了。

这里，我发现一个小问题，dragonBones好像在重复使用动画状态的内存空间，导致attackState值一直在变。为了防止出现混淆的情况，每次执行完动作后，就把这块空间释放掉。

swordsManDisplay.on(dragonBones.EventObject.COMPLETE, () => {
  swordsManDisplay.animation.play('walk', 0);
  // 似乎这块空间是公用的
  attackState = {};
  jumpState = {};
});

音乐模块

音乐部分，我们借助pixi-sound这个官方插件来完成，也是通过<script></script>引入，注意它需要在PIXI之后。

然后封装两个方法：playSound和stopSound，就能控制所有声音的播放，我这边就两个：背景音和主角的攻击声。

/**
 * @description 播放声音
 * @param {*} name 资源名
 * @param {boolean} [loop=false] 是否循环
 */
function playSound(name, loop = false) {
  const sound = app.loader.resources[name].sound;
  sound.play({
    loop
  });
}
/**
 * @description 暂停声音
 * @param {*} name 资源名
 */
function stopSound(name) {
  const sound = app.loader.resources[name].sound;
  sound.stop();
}

需要注意的是，chrome禁止声音自动播放，需要用户出现交互时，才能播放，所以我们在右上角做了一个开关控制背景音。攻击声音本来就是需要交互触发，所以不需要考虑这个。

横屏适配

因为我们是横屏游戏，所以需要对竖屏的情况进行强制横屏。

这里借鉴凹凸实验室的实践，对resize事件进行监听，当屏幕是竖屏的时候，整个画面进行90度旋转。

const detectOrient = function () {
  let width = document.documentElement.clientWidth,
    height = document.documentElement.clientHeight,
    $wrapper = document.getElementById("app"),
    style = "";

  if (getOrientation() === 'landscape') { // 横屏
    style = `
      width: ${width}px;
      height: ${height}px;
      -webkit-transform: rotate(0); transform: rotate(0);
      -webkit-transform-origin: 0 0;
      transform-origin: 0 0;
    `;
  } else { // 竖屏
    style = `
      width: ${height}px;
      height: ${width}px;
      -webkit-transform: rotate(90deg);
      transform: rotate(90deg);
      -webkit-transform-origin: ${width / 2}px ${width / 2}px;
      transform-origin: ${width / 2}px ${width / 2}px;
    `
  }
  $wrapper.style.cssText = style;
}

useEffect(() => {
  detectOrient();
}, []);

useEventListener('resize', detectOrient);

调研了几个判断屏幕方向的函数，其他API或多或少有点兼容性问题，我这边选择使用mediaQuery进行判断。

export function getOrientation() {
  const mql = window.matchMedia("(orientation: portrait)")

  return mql.matches ? 'portrait' : 'landscape';
}

虽然，画面旋转了90度，但我们的游戏画布并不是随之旋转的，我们需要单独调整。

function detectOrient() {
  clientWidth = document.documentElement.clientWidth;
  clientHeight = document.documentElement.clientHeight;

  if (getOrientation() == 'portrait') {
    app.renderer.resize(clientHeight, clientWidth);
  } else {
    app.renderer.resize(clientWidth, clientHeight);
  }
}

通过PIXI的renderer对象对整个画布重绘。此时，发现画布上的元素都发生了错位，我们需要根据屏幕方向调整位置。

/**
 * @description 获取相对位置
 * @param {*} y
 * @returns {*}
 */
function getY(y) {
  return getOrientation() === 'landscape' ? clientHeight - 375 + y : clientWidth - 375 + y;
}
/**
 * @description 获取相对位置
 * @param {*} x
 * @returns {*}
 */
function getX(x) {
  return getOrientation() === 'landscape' ? clientWidth + x : clientHeight + x;
}

至此，整个游戏就完成了。

部署上线

如果你是发布到网站根目录，可以直接略过这一部分。

本地一切正常，但当我打包上传到服务器上时，问题出现了。由于我发布的地址带路径（比如xxx.com/xxx/index.html），在第一步中引入的js路径就变成了：xxx.com/libs/pixi.min.js，但实际地址是：xxx.com/xxx/libs/pixi.min.js。修改方法也很简单，我们只要修改PUBLIC_URL即可。

根据create-react-app文档，我们在项目根目录创建.env.production文件，里面添加两行：

PUBLIC_URL=https://xxx.com/xxx
REACT_APP_RES_PATH=/xxx

第一行是来修改index.html中PUBLIC_URL的指向，第二行来修改项目中的静态资源前缀。

当然这只是一个简单的处理，在实际项目中，我们可以通过工程化的手段来解决这些问题，比如部署CDN。

总结

本文基于React + Pixi + DragonBones做了一个简单的游戏demo，基本走通了2D游戏开发流程，可以为后续的项目开发提供一些经验教训。

在开发过程中，我也遇到一些问题，比如：

• 运行库不支持NPM，需要通过标签引入；
• DragonBones官方文档不够完善，且长时间未更新，导致踩坑过程十分艰难；
• WebGL国内还算一个细分领域，相关的文章较少，需要自行摸索，或者看英文论坛。

后续，我也将继续探索学习，比如引入前端工程化、尝试其他骨骼动画方案（比如Live2D、Spine）等，解决开发中的痛点，真正将WebGL技术应用于实际业务。欢迎有同样兴趣的同学一起参与讨论。

参考资料

• DragonBones官方文档
• DragonBonesJS代码仓库
• PixiJS API Documentation
• H5游戏开发：横屏适配
• 学习 PixiJS — 视觉效果
