Swift中闭包底层原理探索

闭包的定义

我们先看下Swift官方文档的定义:

『闭包』是独立的代码块, 可以在你代码中随意传递和使用 。Swift 中的闭包与 Objective-C/C 中的 Block、其他编程语言中的匿名函数相似。

闭包可以从定义它们的代码的上下文中捕获和存储任何变量。这也被称为这些变量和常量被暂时关闭使用。并且 Swift 负责处理你所捕获的内存进行管理。

我们看到,闭包和匿名函数相似,而且闭包多了一个功能,可以在代码的上下文中捕获和存储任何变量,我们从探索闭包的捕获功能来探索底层。

闭包的捕获

先看两段简单的代码:

var age = 18
let printAge = {
    print(age)
}
age += 1
printAge() //19
复制代码

这里很明显,闭包捕获了age变量,即使age变量变化了,闭包依然能打出正确的值。

var age = 18
let printAge = {
    [age] in
    print(age)
}
age += 1
printAge() //18
复制代码

这段代码多了[age] in,其余一样,这个称之为闭包捕获列表(closure capture list)。那为什么多了闭包捕获列表后,age值打印出来没有变?

这两段代码看起来,前面代码的闭包捕获的是age的引用,而后面代码捕获的是age的值拷贝,我们一起深入底层探索下

闭包捕获列表(closure capture list

我们先探索简单的闭包捕获列表(closure capture list),我们先简化下代码:

var age = 18
let printAge = {
    [age] in
    let temp = age
}
复制代码

然后查看SIL文件

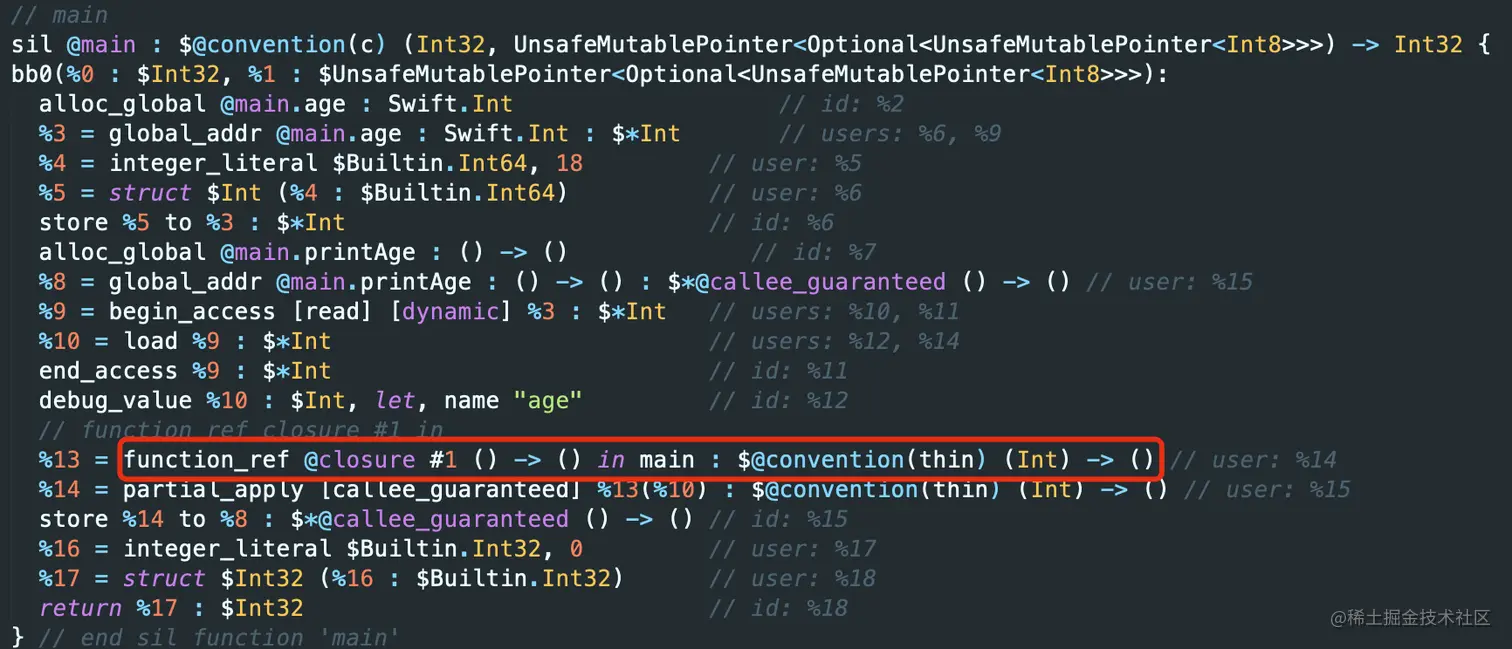

我们看到,闭包在main函数里被定义成了@closure #1,我们去找@closure #1的实现:

// closure #1 in
sil private @closure #1 () -> () in main : $@convention(thin) (Int) -> () {
// %0 "age"                                       // users: %2, %1
bb0(%0 : $Int):
  debug_value %0 : $Int, let, name "age", argno 1 // id: %1
  debug_value %0 : $Int, let, name "temp"         // id: %2
  %3 = tuple ()                                   // user: %4
  return %3 : $()                                 // id: %4
} // end sil function 'closure #1 () -> () in main'
复制代码

我们看到了一件神奇的事情,闭包类型从() -> ()变成了(Int) -> ()age貌似从第一个参数位置传进来了。我们可以弄的复杂一点验证下:

var age = 18
var name = "Tom"
let printAge = {
    [age, name] (weight: Double) in
    var temp = age
    let tempName = name
}
复制代码

SIL文件中展示:

// closure #1 in
sil private @closure #1 (Swift.Double) -> () in main : $@convention(thin) (Double, Int, @guaranteed String) -> () {
// %0 "weight"                                    // user: %3
// %1 "age"                                       // users: %7, %4
// %2 "name"                                      // users: %8, %5
bb0(%0 : $Double, %1 : $Int, %2 : $String):
  debug_value %0 : $Double, let, name "weight", argno 1 // id: %3
  debug_value %1 : $Int, let, name "age", argno 2 // id: %4
  debug_value %2 : $String, let, name "name", argno 3 // id: %5
  %6 = alloc_stack $Int, var, name "temp"         // users: %7, %9
  store %1 to %6 : $*Int                          // id: %7
  debug_value %2 : $String, let, name "tempName"  // id: %8
  dealloc_stack %6 : $*Int                        // id: %9
  %10 = tuple ()                                  // user: %11
  return %10 : $()                                // id: %11
} // end sil function 'closure #1 (Swift.Double) -> () in main'
复制代码

这次,我在捕获列表里放了2个值,并且闭包本身也带了一个weight的参数。我们看到,sil文件实现的时候,把闭包从(Double) -> ()变成了(Double, Int, String) -> ()。这样,保存在捕获列表里的值,就如同函数参数传进来一样,进行了拷贝。

总结一下闭包捕获列表(closure capture list)原理:增加闭包本身的参数个数,添加参数的类型与放在闭包捕获列表中的值的类型一致,并放在原闭包参数列表的后面,最后把捕获列表中的值通过参数的形式传给函数内部,传值的拷贝形式的和函数参数传值一致。

在引用类型作为闭包捕获列表中的值时,我们时常看到[weak self][unowned self]用来解决循环引用的问题,在sil文件中,他们改写成参数的时候前面会添加标记,所以在函数体里会做弱引用或者无主引用的操作,这里就不带着一起看了。

有一点,一般在循环引用中,self持有着闭包,而闭包又持有着self,他们俩的生命周期大多数情况是一致的,所以在解除循环引用中,用[unowned self]会更好一点,原因:

  • [weak self]后,self会变成可选属性,在self调用属性或者方法时,要加一个?,看上去没有那么美观。而[unowned self]在self调用属性或者方法时,并不需要加?
  • 效率问题,[weak self]会添加self的弱引用计数,而弱引用计数需要开辟一个新的空间存SideTableSideTable中会存放弱引用计数及其它引用计数,详情看Swift的引用计数原理。而开辟空间操作相对于常规操作来说,性能消耗的比较多。

SIL文件分析闭包捕获上下文

我们拿官网中例子探索下:

func makeIncrementer() -> () -> Int {
    var runningTotal = 12
    func incrementer() -> Int {
        runningTotal += 1
        return runningTotal
    }
    return incrementer
}
复制代码

生成SIL文件

// makeIncrementer()
sil hidden @main.makeIncrementer() -> () -> Swift.Int : $@convention(thin) () -> @owned @callee_guaranteed () -> Int {
bb0:
// 在堆上分配一个引用计数@box包装"runningTotal"
  %0 = alloc_box ${ var Int }, var, name "runningTotal" // users: %8, %7, %6, %1
  %1 = project_box %0 : ${ var Int }, 0           // user: %4
  // 初始化12字面量
  %2 = integer_literal $Builtin.Int64, 12         // user: %3
  %3 = struct $Int (%2 : $Builtin.Int64)          // user: %4
  store %3 to %1 : $*Int                          // id: %4
  // function_ref incrementer #1 () in makeIncrementer()
  // 声明闭包@incrementer #1 ()
  %5 = function_ref @incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int : $@convention(thin) (@guaranteed { var Int }) -> Int // user: %7
  strong_retain %0 : ${ var Int }                 // id: %6
  // 把包装过后的"runningTotal"传给闭包
  %7 = partial_apply [callee_guaranteed] %5(%0) : $@convention(thin) (@guaranteed { var Int }) -> Int // user: %9
  strong_release %0 : ${ var Int }                // id: %8
  // 返回闭包
  return %7 : $@callee_guaranteed () -> Int       // id: %9
} // end sil function 'main.makeIncrementer() -> () -> Swift.Int'

// incrementer #1 () in makeIncrementer()
sil private @incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int : $@convention(thin) (@guaranteed { var Int }) -> Int {
// %0 "runningTotal"                              // user: %1
bb0(%0 : ${ var Int }):
// 给%1传进来的经过box包装的"runningTotal"
  %1 = project_box %0 : ${ var Int }, 0           // users: %16, %4, %2
  debug_value_addr %1 : $*Int, var, name "runningTotal", argno 1 // id: %2
  // 要加的字面量1
  %3 = integer_literal $Builtin.Int64, 1          // user: %8
  %4 = begin_access [modify] [dynamic] %1 : $*Int // users: %13, %5, %15
  %5 = struct_element_addr %4 : $*Int, #Int._value // user: %6
  // 取出"runningTotal"
  %6 = load %5 : $*Builtin.Int64                  // user: %8
  %7 = integer_literal $Builtin.Int1, -1          // user: %8
  // 调用加法,给"runningTotal"加一
  %8 = builtin "sadd_with_overflow_Int64"(%6 : $Builtin.Int64, %3 : $Builtin.Int64, %7 : $Builtin.Int1) : $(Builtin.Int64, Builtin.Int1) // users: %10, %9
  %9 = tuple_extract %8 : $(Builtin.Int64, Builtin.Int1), 0 // user: %12
  %10 = tuple_extract %8 : $(Builtin.Int64, Builtin.Int1), 1 // user: %11
  // 判断是否溢出
  cond_fail %10 : $Builtin.Int1, "arithmetic overflow" // id: %11
  // 把算好的值再次赋给box包装的"runningTotal"
  %12 = struct $Int (%9 : $Builtin.Int64)         // user: %13
  store %12 to %4 : $*Int                         // id: %13
  %14 = tuple ()
  end_access %4 : $*Int                           // id: %15
  %16 = begin_access [read] [dynamic] %1 : $*Int  // users: %17, %18
  // 打开盒子取值
  %17 = load %16 : $*Int                          // user: %19
  end_access %16 : $*Int                          // id: %18
  // 把值返回出去
  return %17 : $Int                               // id: %19
} // end sil function 'incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int'

复制代码

我们从代码里可以看到,变量runningTotal并没有直接放在栈上,而是开辟了空间,放在了堆上,这样就把值类型变成了引用类型的存在。

而闭包的类型也从() -> Int类型变成了(@guaranteed { var Int }) -> Int,引用类型的runningTotal正好从参数处传了进来,这样实现了闭包捕获值变量的过程。

这样我们大概知道了闭包捕获值的原理,但是闭包本质上是一个匿名函数,底层就是个指向代码块实现的指针,那么是如何保存捕获的值的呢?我们在SIL文件中看不出来,所以我们得往更底层探索闭包的实现。

生成LLVM文件

SIL文件更底层的只有中间表示LLVM以及汇编指令了,两者都可以探索闭包的实现,但越底层越不符合人的理解,所以这边挑选了LLVMLLVM的语法可以看我前面写的文章,不难哦。

我们先写下最简单的代码:

struct Test {
    var biBao: (() -> ())
}
复制代码

我们定义一个结构体,里面就放一个闭包,看下在LLVM中是如何显示的

%swift.type = type { i64 }
%swift.refcounted = type { %swift.type*, i64 }
%T4main4TestV = type <{ %swift.function }>
%swift.function = type { i8*, %swift.refcounted* }
复制代码

我们看到,结构体Test中闭包的类型就是%swift.function

%swift.function结构体存放了i8*%swift.refcounted*i8*是一个指针,我们可以看成void *%swift.refcounted*%swift.refcounted类型的指针

%swift.refcounted结构体存放了%swift.type*i64i64是64位的整形,%swift.type*%swift.type类型的指针

%swift.type是64位的整形。

如果看过我Metadata文章介绍的,应该能很快意识到,%swift.refcounted是一个HeapObject,而%swift.type就是Metadata,我们搜源码也可以证实这一点。

我们可以搜swift.typeswift.function等关键字,看下在IR中的定义:

FunctionPairTy = createStructType(*this, "swift.function", {
    FunctionPtrTy,
    RefCountedPtrTy,
});

RefCountedStructTy =
    llvm::StructType::create(getLLVMContext(), "swift.refcounted");
RefCountedPtrTy = RefCountedStructTy->getPointerTo(/*addrspace*/ 0);

TypeMetadataStructTy = createStructType(*this, "swift.type", {
    MetadataKindTy          // MetadataKind Kind;
 });
复制代码

RefCountedPtrTy看着并不明显,但是从TypeMetadataStructTy推断出RefCountedPtrTy就是HeapObject

那可以总结下,闭包的底层是FunctionPairTy类型,用Swift代码表达大概是这个样子:

struct HeapObject {
    var Kind: UInt64
    var refcount: UInt64
}

struct FunctionPairTy {
    // 闭包代码实现的函数地址
    var FunctionPtrTy: UnsafeMutableRawPointer
    // 在堆空间保存的捕获上下文变量的指针,如果没有捕获,为null
    var RefCountedPtrTy: UnsafeMutablePointer<HeapObject>
}
复制代码

LLVM文件分析闭包捕获值的流程

我们还是用同样的demo:

func makeIncrementer() -> (() -> Int) {
    var runningTotal = 12
    func incrementer() -> Int {
        runningTotal += 1
        return runningTotal
    }
    return incrementer
}
复制代码

生成LLVM文件

define hidden swiftcc { i8*, %swift.refcounted* } @"main.makeIncrementer() -> () -> Swift.Int"() #0 {
entry:
  %runningTotal.debug = alloca %TSi*, align 8
  %0 = bitcast %TSi** %runningTotal.debug to i8*
  call void @llvm.memset.p0i8.i64(i8* align 8 %0, i8 0, i64 8, i1 false)
  %1 = call noalias %swift.refcounted* @swift_allocObject(%swift.type* getelementptr inbounds (%swift.full_boxmetadata, %swift.full_boxmetadata* @metadata, i32 0, i32 2), i64 24, i64 7) #1
  %2 = bitcast %swift.refcounted* %1 to <{ %swift.refcounted, [8 x i8] }>*
  %3 = getelementptr inbounds <{ %swift.refcounted, [8 x i8] }>, <{ %swift.refcounted, [8 x i8] }>* %2, i32 0, i32 1
  %4 = bitcast [8 x i8]* %3 to %TSi*
  store %TSi* %4, %TSi** %runningTotal.debug, align 8
  %._value = getelementptr inbounds %TSi, %TSi* %4, i32 0, i32 0
  store i64 12, i64* %._value, align 8
  %5 = call %swift.refcounted* @swift_retain(%swift.refcounted* returned %1) #1
  call void @swift_release(%swift.refcounted* %1) #1
  %6 = insertvalue { i8*, %swift.refcounted* } { i8* bitcast (i64 (%swift.refcounted*)* @"partial apply forwarder for incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int" to i8*), %swift.refcounted* undef }, %swift.refcounted* %1, 1
  ret { i8*, %swift.refcounted* } %6
}
复制代码

我们找寻下被捕获的值12,我们很快能发现一句:

store i64 12, i64* %._value, align 8
复制代码

12被存到了%._value%._value是什么呢:

%._value = getelementptr inbounds %TSi, %TSi* %4, i32 0, i32 0
复制代码

getelementptr获取元素指针,%TSi指的是i64,所以很明显%._value取的是结构体%4中第一个元素的指针,%4又是从哪里来的呢?

%4 = bitcast [8 x i8]* %3 to %TSi*
复制代码

%4就是%3,这里强转了一下类型。看下%3如何得到:

%3 = getelementptr inbounds <{ %swift.refcounted, [8 x i8] }>, <{ %swift.refcounted, [8 x i8] }>* %2, i32 0, i32 1
复制代码

%3取的结构体{ %swift.refcounted, [8 x i8] }类型%2的第二个元素,也就是说,%3是结构体{ %swift.refcounted, [8 x i8] }[8 x i8]的指针,上面的值12放到了该位置。我们在分析下剩下的;

%0 = bitcast %TSi** %runningTotal.debug to i8*
  call void @llvm.memset.p0i8.i64(i8* align 8 %0, i8 0, i64 8, i1 false)
  %1 = call noalias %swift.refcounted* @swift_allocObject(%swift.type* getelementptr inbounds (%swift.full_boxmetadata, %swift.full_boxmetadata* @metadata, i32 0, i32 2), i64 24, i64 7) #1
  %2 = bitcast %swift.refcounted* %1 to <{ %swift.refcounted, [8 x i8] }>*
  ...
  %5 = call %swift.refcounted* @swift_retain(%swift.refcounted* returned %1) #1
  call void @swift_release(%swift.refcounted* %1) #1
  %6 = insertvalue { i8*, %swift.refcounted* } { i8* bitcast (i64 (%swift.refcounted*)* @"partial apply forwarder for incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int" to i8*), %swift.refcounted* undef }, %swift.refcounted* %1, 1
  ret { i8*, %swift.refcounted* } %6
复制代码

%1调用了swift_allocObject向堆申请了空间,类型是%swift.refcounted*的指针类型,%2%1的指针类型强转了,变成了上面分析的<{ %swift.refcounted, [8 x i8] }>*,这里你可以理解成父类与子类的关系。

%5是引用计数的调用,这里对我们帮助不大,忽略这个。

最后的%6被函数retrun了出去,看结构和我们分析的闭包底层结构一致。结构体中,i8*被插入了{ i8* bitcast (i64 (%swift.refcounted*)* @"partial apply forwarder for incrementer #1 () -> Swift.Int in main.makeIncrementer() -> () -> Swift.Int" to i8*), %swift.refcounted* undef },也就是闭包代码的实现地址,%swift.refcounted*被插入了%1的地址,也就是放入值12{ %swift.refcounted, [8 x i8] }类型的指针。

所以我们把刚才Swift表达的代码更完善一点

struct FunctionPairTy {
    var FunctionPtrTy: UnsafeMutableRawPointer
    var RefCountedPtrTy: UnsafeMutablePointer<Box>
}

struct HeapObject {
    var Kind: UInt64
    var refcount: UInt64
}

struct Box {
    var refCounted: HeapObject
    var value: Int
}
复制代码

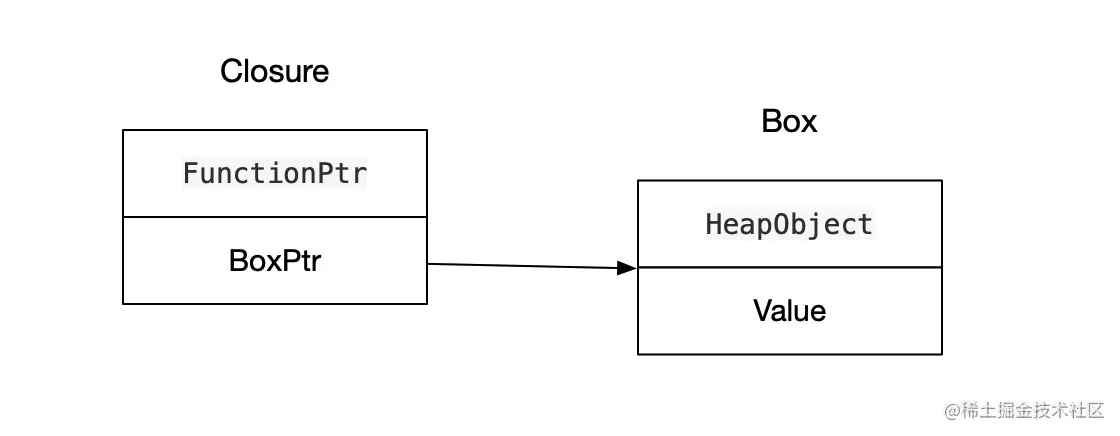

和原来相比,多了一个Box类型,这个类型就是用引用类型的结构来包裹被捕获的值,这个value不一定是Int,你可以写成一个范型

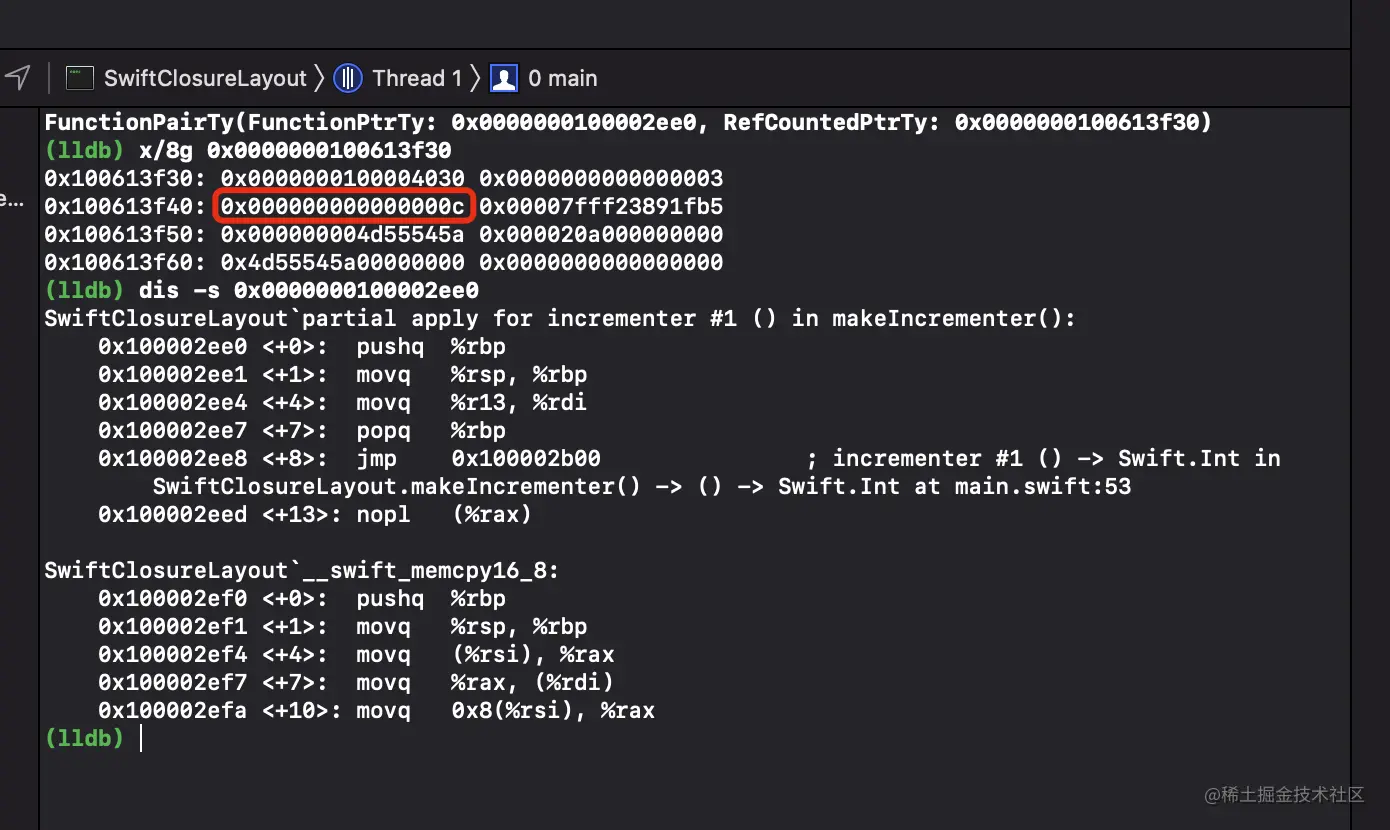

我打印了下内存地址,成功在堆空间找到值12,顺便验证下第一个地址是不是函数实现的指针。

多个捕获值分析

我们把上面的demo改造下:

func makeIncrementer() -> () -> Int {
    var runningTotal = 12
    var temp1 = 1
    let temp2 = 2
    var temp3 = "a"
    let temp4 = "b"
    func incrementer() -> Int {
        runningTotal += 1
        temp1 += temp2
        temp3 += temp4
        return runningTotal
    }
    return incrementer
}
复制代码

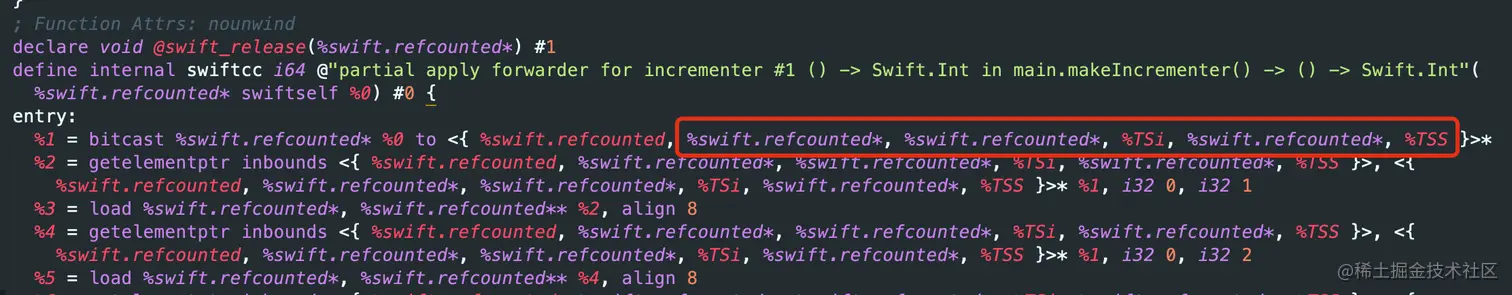

我们直接在LLVM文件中看下前面Box类型中value中存放了什么:

我们看到,这里并没有直接存放了一个Int值,而是连续放了一堆值,我们简单翻译下,%swift.refcounted*可以看成Box*%TSiInt类型,%TSSString类型,所以这里的value放了[Box*, Box*, Int, Box*, String]

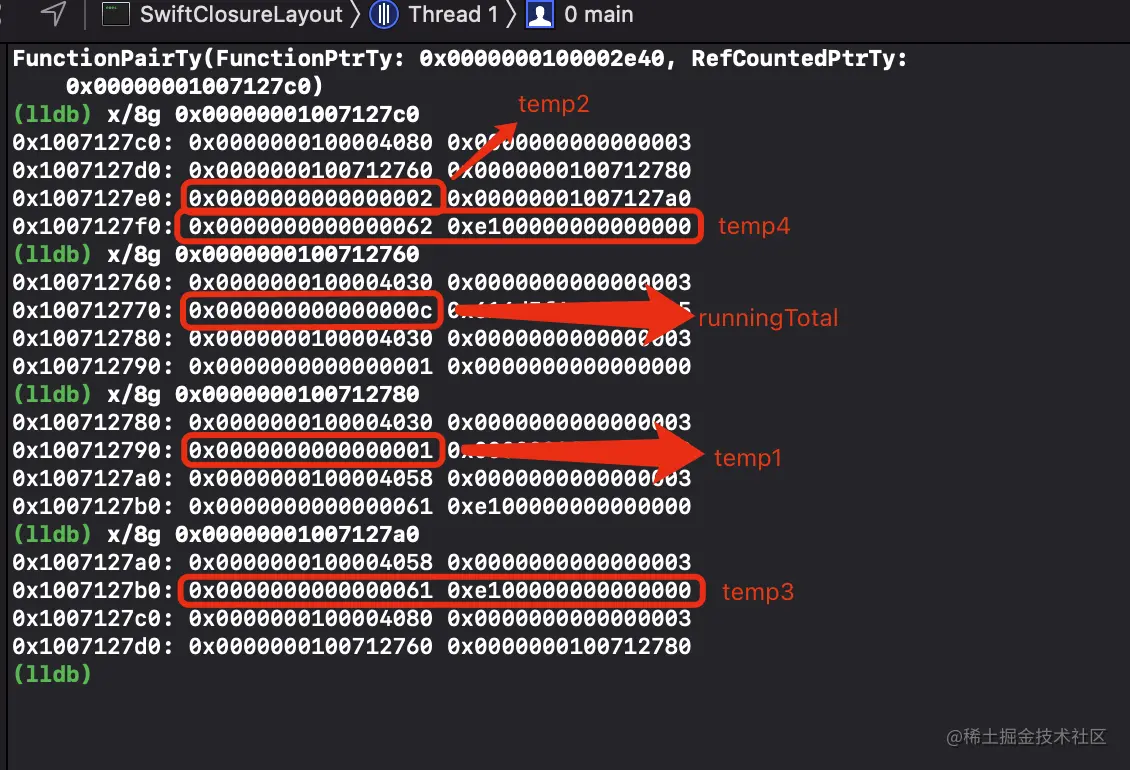

我们在内存中验证下:

这里和底层分析的类型相匹配,但这里有个奇怪的点,为什么有些值被Box包装了一下,而有些值没有。仔细对比下源码,不难发现,如果被捕获的值在闭包内有改动,那么该值就被Box包装,反之就不会。

被捕获的值是否被包装,在sil文件中也能看出来: 闭包在底层实现被隐式转换的时候,看参数是否带{},如果带上了{}的话,就是被Box包装过的。

总结

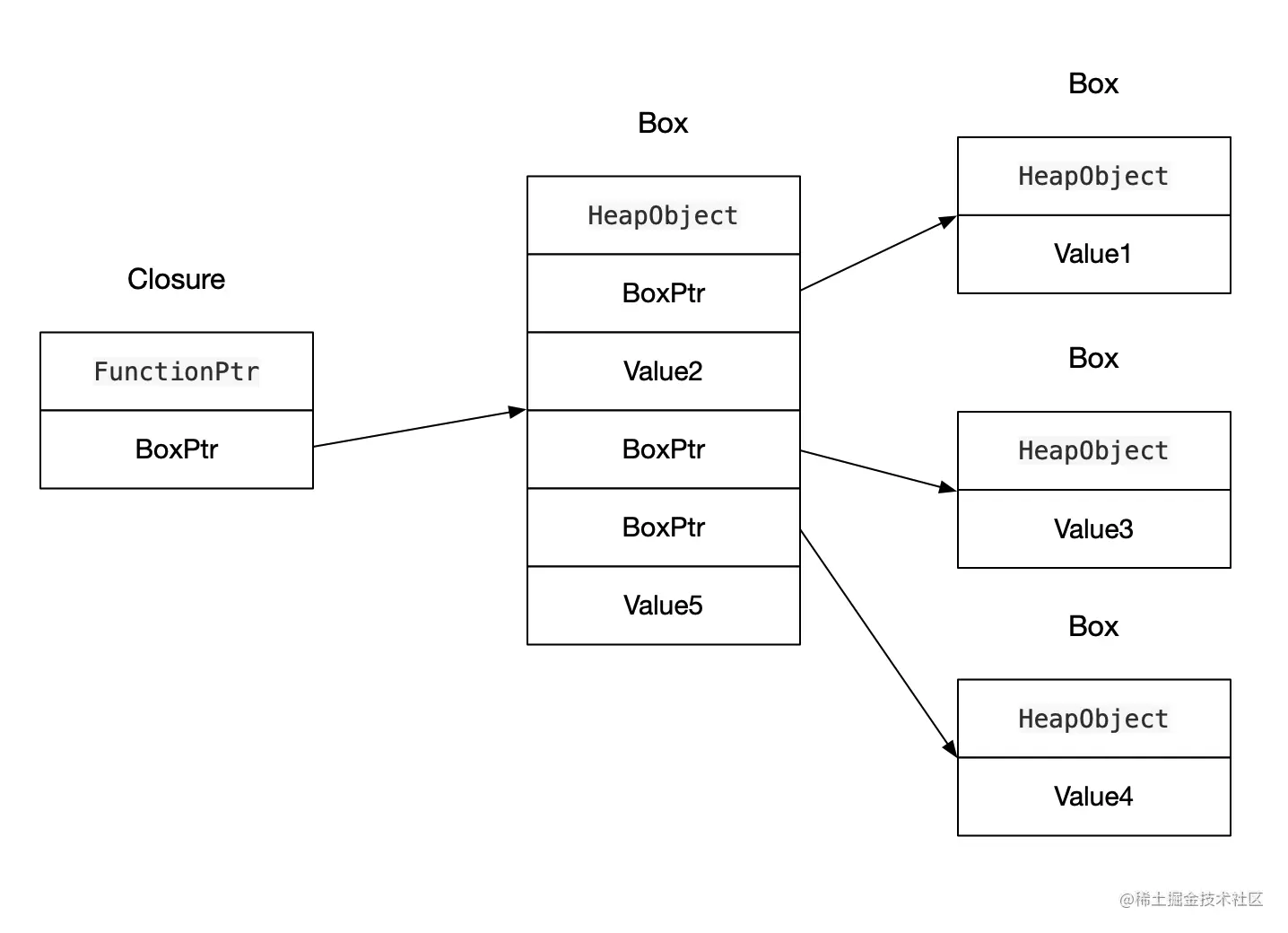

一个闭包底层由16个字节组成,前8个字节存放的是函数代码实现地址的指针,一般指向代码段,后8个字节存放指向捕获值地址的指针,一般指向堆区,可以画一张图表示下:

捕获值存放在Value的位置,但这里需要分一下情况:

  • 如果没有捕获值,BoxPtr直接为nil,就不存在Value了,打印BoxPtr的地址都是0,这里就不展示了。函数就是一种没有捕获值的闭包,感兴趣的小伙伴可以自己试一下。
  • 如果只有1个捕获值,那么直接把值存放在Value的位置,不管这个捕获值在闭包内是否变动过
  • 如果有多个捕获值,那么会把值依次挨着放在Value的位置,但是如果这个捕获值在闭包内变动过,那么这个值会经过Box再次包装,然后把包装后的引用地址放在Value的对应的位置,可以在画一张图明显点:

总觉得捕获值这块的逻辑有源码,但是翻找整整两天没有找到,可能本人能力还不够,希望有大佬帮一把,或者告知下确实没有源码。

最后附上查看闭包内存的代码,GitHub地址,希望能帮到一部分同学。
