概述

  • 为了让尝试“以图搜图”的相似图片检索的场景,基于ES向量索引计算和图片特征提取模型 VGG16 设计了一个以图搜图系统。
  • 开源地址:github.com/thirtyonele…

检索场景

  • 推理流程:读取图片,算法生成特征向量
  • 特征入库:把特征向量存入ES中
  • 检索流程:线上实时向量检索
  • 具体流程如下图:

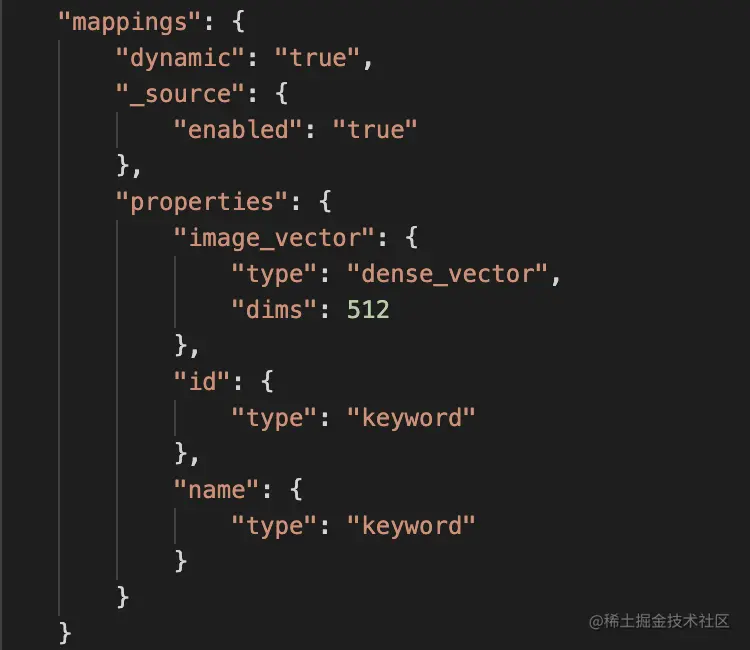

ES向量索引

  • Dense Vector:存储稠密向量,存储为单值字段数组,数组的最大长度不能超过2048,每个文档的数组长度可以不同
  • Sparse Vector:存储稀疏向量,存储为非嵌套类型的json对象,key是向量的位置,即integer类型的字符串,范围[0,65535],value是向量值。但7.6版本后不在支持稀疏向量,请谨慎使用

ES检索实现

  • 提供余弦、曼哈顿、欧式和点积四种距离方式,具体代码如下:
# 余弦距离
script_query = {
    "script_score": {
        "query": {"match_all": {}},
        "script": {
            "source": "cosineSimilarity(params.query_vector, doc['image_vector']) + 1.0",
            "params": {"query_vector": query_vector}
        }
    }
}
# 曼哈顿距离
script_query = {
    "script_score": {
        "query": {"match_all": {}},
        "script": {
            "source": "1 / (1 + l1norm(params.queryVector, doc['image_vector']))",
            "params": {
            "queryVector": query_vector
            }
        }
    }
}
# 欧几里德距离
script_query = {
    "script_score": {
        "query": {"match_all": {}},
        "script": {
            "source": "1 / (1 + l2norm(params.queryVector, doc['image_vector']))",
            "params": {
            "queryVector": query_vector
            }
        }
    }
}

# DotProduct实现
script_query = {
    "script_score": {
        "query": {"match_all": {}},
        "script": {
            "source": """
                double value = doc['image_vector'].size() == 0 ? 0 : dotProduct(params.query_vector, doc['image_vector']);
                return value;
                """,
            "params": {"query_vector": query_vector}
        }
    }
}
response = self.client.search(
    index=self.index_name,
    body={
        "size": search_size,
        "query": script_query,
        "_source": {"includes": ["id", "name", "face_vector"]}
    }
)

ES服务端安装

docker run -it -d -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node" docker.elastic.co/elasticsearch/elasticsearch:7.5.0

操作简介

python index.py
--train_data:自定义训练图片文件夹路径,默认为`<ROOT_DIR>/data/train`
--index_file:自定义索引文件存储路径,默认为`<ROOT_DIR>/index/train.h5`
  • 操作二:使用相似检索
python retrieval.py --engine=es
--test_data:自定义测试图片详细地址,默认为`<ROOT_DIR>/data/test/001_accordion_image_0001.jpg`
--index_file:自定义索引文件存储路径,默认为`<ROOT_DIR>/index/train.h5`
--db_name:自定义ES或者Milvus索引库名,默认为`image_retrieval`
--engine:自定义检索引擎类型,默认为`numpy`,可选包括:numpy、faiss、es、milvus

总结

  • 扩展 ElasticSearch 的能力使其支持向量检索
  • 便于利用ElasticSearch分布式可扩展的能力
  • 利用 ElasticSearch 查询函数和其他插件,便于扩展其他维度的检索
  • ES向量计算都是线性扫描,耗时和文档数量、硬件性能正相关,请验证后使用
