前言

前段时间做运营活动搭建平台,其中一个主要功能:编辑页面分为左侧-组件区与右侧-预览区,需要实现组件区的内容可自由放置到预览区内。

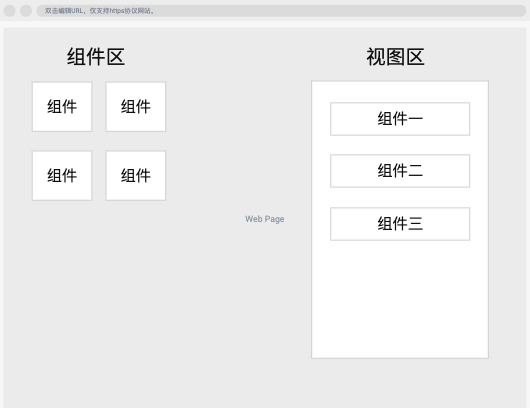

类似下图所示:

社区内有一些类似的功能实现,但使用的方式大同小异,都离不开拖拽能力。我们日常开发中会经常用到的拖拽,如拖拽排序,拖拽上传等。当然拖拽的 npm 包也有很多,比较好用的包有 react-dnd, vue 自带的拖拽能力等。

但我们的预览区采用的是 iframe 方式,社区好用的类库一般不支持跨 iframe 的拖拽的能力。此处我们选择了使用原生拖拽 drag 和 dropAPI

需要实现的主要功能,有两点:

1、检测拖动到 iframe 内部和外部。

2、数据驱动来进行 iframe 内部组件的展示。

我们简单生成页面的功能:

//搭建编辑页
//drag.jsx
import React, { useState, useEffect } from 'react';
import Drag from './drag.js';

require('./styles.less');

//iframe hooks
const useIframeLoad = () => {
  const [iframeState, setIframeState] = useState(false);
  const [windowState, setWindowState] = useState( document.readyState === "complete");

  const iframeLoad = () => {
    const iframeEle = document.getElementById("my-iframe");
    iframeEle && setIframeState(iframeEle.contentDocument.readyState === "complete");
    if (!iframeState && iframeEle) {
      iframeEle.onload = () => {
        setIframeState(true);
      };
    }
  };
  useEffect(() => {
    if (!windowState) {
      setIframeState(false);
      window.addEventListener('load', () => {
        setWindowState(true);
        iframeLoad();
      })
    } else {
      iframeLoad();
    }
  }, []);
  return iframeState;
}

export default () => {

  const init = () => {
    Drag.init({
      dragEle: document.getElementById('drag-box'),
      dropEle: document.getElementById('my-iframe').contentDocument.getElementById('drop-box')
    })
  }

  useIframeLoad() && init();

  return <>
   <!-- 组件区 -->
    <div id="drag-box">
      <div className="drag-item">拖动元素</div>
      <div className="drag-item">拖动元素</div>
      <div className="drag-item">拖动元素</div>
    </div>
    <!-- 预览区 -->
    <div className="drop-content">
      <iframe id="my-iframe" src="#/iframe" style={{ width: "100%", height: "480px", border: "none" }}/>
    </div>
  </>
}
复制代码

预览区 iframe 页:

//iframe.jsx
import React from 'react';

require('./styles.less');

export default () => {
  return <div id="drop-box">
    <div className="item">元素1</div>
    <div className="item">元素2</div>
    <div className="item">元素3</div>
  </div>
}
复制代码

此时,简单的搭建编辑布局已完成。接下来,我们看下拖拽部分:

跨 iframe 拖拽

首先我们可以看下有哪些原生事件

原生事件

drag // 拖动元素或文本选择时将触发此事件 (相当于拖动过程中,一直触发此事件)
dragstart //当用户开始拖动一个元素或者一个选择文本的时候 ,将触发此事件
dragend //当拖动操作结束时(通过释放鼠标按钮或按退出键),将触发此事件

dragover //当被拖动元素在释放区内移动时,将触发此事件
dragenter //被拖动元素进入到释放区所占据得屏幕空间时,将触发此事件
dragleave //当被拖动元素没有放下就离开释放区时,将触发此事件
dragexit //当元素不再是拖动操作的立即选择目标时,将触发此事件
drop //当被拖动元素在释放区里放下时,将触发此事件
复制代码

原生 drag 和 drop 拖拽

基于需求,拆分出拖拽的关键流程:

  • 初始化元素 设置拖动元素和目标节点
  • 注册事件 对拖动元素和目标节点元素注册 drag 事件
  • 监听事件 拖动过程中生成占位节点,拖动结束删除此占位节点

不完全代码如下:

//drag.js
class Drag {
  params = {}

  init = (params) => {
    ....
  };

  //初始化设置拖动元素
  initDrag = dragEle => {
    if(dragEle.childNodes.length) {
      const { length } = dragEle.childNodes;
      let i = 0
      while (i< length) {
        this.setDrag(dragEle.childNodes[i]);
        i += 1;
      }
    } else {
      this.setDrag(dragEle);
    }
  }

  //初始化释放区
  initDrop = dropEle => {
    if (dropEle.childNodes.length) {
      const { length } = dropEle.childNodes;
      let i = 0;
      while (i < length) {
        this.setDrop(dropEle.childNodes[i]);
        i += 1;
      }
    } else {
      this.setDrop(dropEle);
    }
  }

  //拖动元素注册事件
  setDrag = el => {
    el.setAttribute("draggable", "true");
    el.ondragstart = this.dragStartEvent;
    el.ondrag = this.dragEvent;
    el.ondragend = this.dragEndEvent;
  };

  //释放区注册事件
  setDrop = el => {
    el.ondrop = this.dropEvent;
    el.ondragenter = this.dragEnterEvent;
    el.ondragover = this.dragOverEvent;
    el.ondragleave = this.dragLeaveEvent;
  }
   ......

  //创建占位元素
  createElePlaceholder = (() => {
    let ele = null;
    return () => {
      if (!ele) {
        ele = document.createElement("div");
        ele.setAttribute("id", "drag-ele-placeholder");
        ele.innerHTML = `<div style="width: 100%; height:50px; position: relative">
            <div style="width: 150px; height: 40px; text-align: center; position: absolute;
            left: 0; right: 0; top: 0; bottom:0; margin: auto; background: #878; line-height: 40px">放置组件</div>
          </div>`;
      }
      return ele;
    };
  })();

  //移除占位元素
  removePlaceholderEle = () => {
    const iframe = this.getIframe();
    const removeEle = iframe.contentDocument.getElementById("drag-ele-placeholder");
    const { dropEle } = this.params;
    if(this.isHasPlaceholderEle()) { dropEle.removeChild(removeEle) };
  }

  /****** 事件处理 ******/
  dragEndEvent = ev => {
    this.removePlaceholderEle()
    console.log('拖拽结束');
    console.log('删除占位元素');
  };
  //插入占位元素
  dragEnterEvent = ev => {
    ev.preventDefault();
    const insertEle = this.createElePlaceholder();
    ev.target.before(insertEle);
    console.log('进入到可放置区');
    console.log('插入占位元素');
  };
   //删除占位元素
  dragLeaveEvent = ev => {
    ev.preventDefault();
    this.removePlaceholderEle()
    console.log('离开放置区');
    console.log('删除占位元素');
  };

  dropEvent = ev => {
    ev.preventDefault();
    console.log('在放置区放开鼠标');
  }
}

export default new Drag();
复制代码

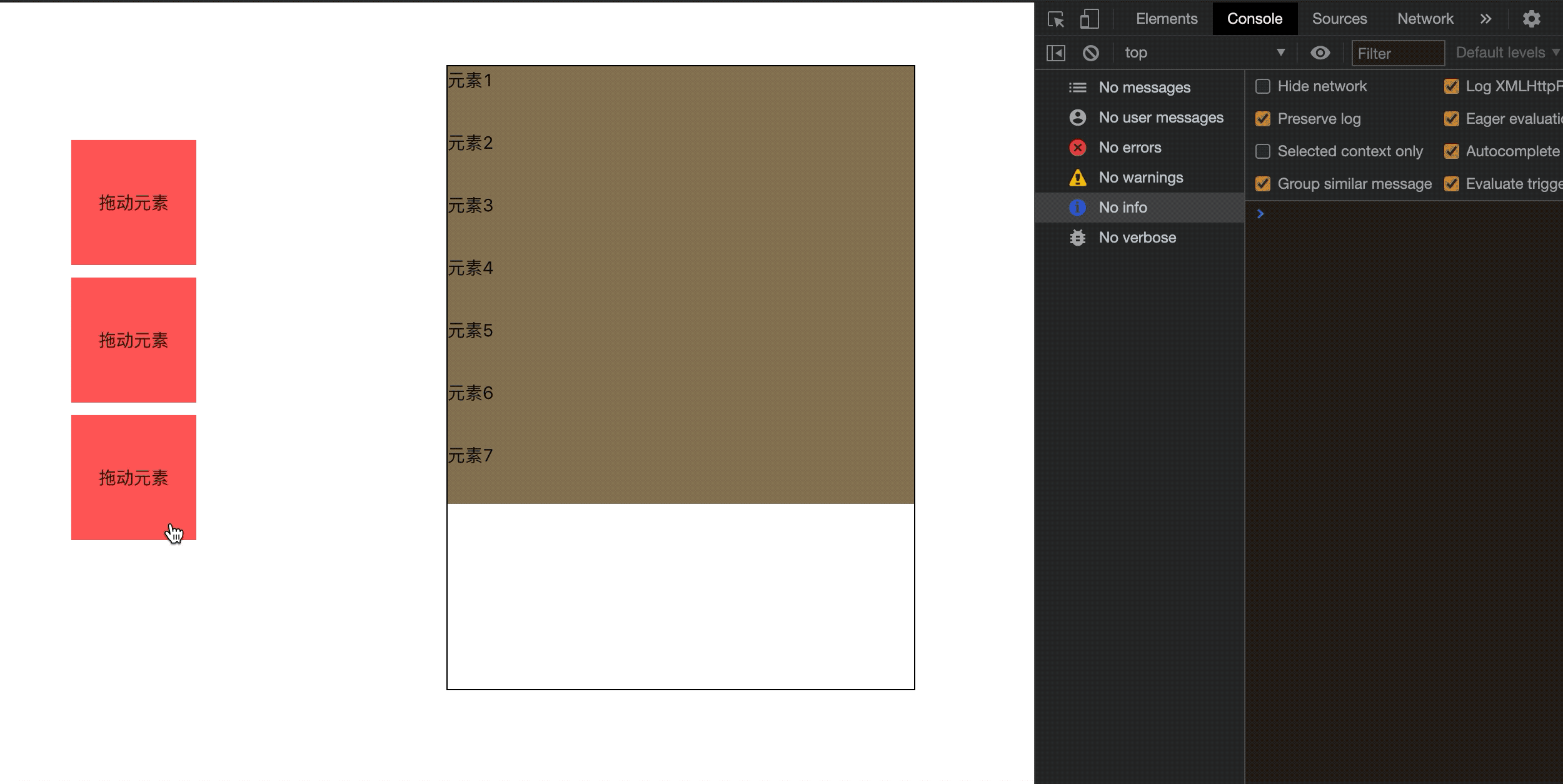

初步完成后,效果如下:

此处存在一些问题:

  1. 在插入时,页面闪烁
  2. 只有鼠标位置进入释放区,才触发进入事件
  3. 无法实现第一个元素的添加

问题分析

  • 当拖到预览区时,会触发预览区内的节点 dragenter 事件。每当在当前节点上插入占位元素时,此节点的位置会发生变化,触发节点 dragleave 事件,同时删除占位元素。此过程一直重复,导致一直闪烁。
  • 上述 2,3 问题,是由于 drag/drop 本身 api 限制

由于现在的方式无法真正完美的实现功能,决定弃用 dragover,dragenter,dragleave 事件

重新梳理需要优化的功能点:

  1. 当拖动元素和 iframe 的边有接触的时候,就代表进入释放区
  2. 拖动可以实现元素上面插入,和元素下面插入

使用坐标精准计算,来处理进入释放区和在元素上面和下面插入

对 drag.js 做些改造:

class Drag {
  params = {}

  // 声明
  mouseOffsetBottom = 0;
  mouseOffsetRight = 0;

  init = (params) => {
    ...
  };
  //初始化设置拖动元素
  initDrag = dragEle => {
    ....
  }
  //初始化释放区
  initDrop = dropEle => {
    ...
  }
  //拖动元素注册事件
  setDrag = el => {
    ...
  };
  //释放区注册事件
  setDrop = el => {
    ...
  }

  //获取iframe的位置
  getIframeOffset = () => {
    const iframeEle = this.getIframe();
    return iframeEle
      ? this.getRealOffset(iframeEle)
      : { offsetLeft: 0, offsetTop: 0 };
  };

  //递归计算元素距离父元素的offset
  getRealOffset = (el, parentName) => {
    let left = el.offsetLeft;
    let top = el.offsetTop;
    if (el.offsetParent && el.offsetParent.tagName !== parentName) {
      const p = this.getRealOffset(el.offsetParent, parentName);
      left += p.offsetLeft;
      top += p.offsetTop;
    }
    return { offsetLeft: left, offsetTop: top };
  }

  //获取元素位置
  getElOffset = el => {
    const { offsetTop: iframeTop } = this.getIframeOffset();
    const { offsetTop: targetOffsetTop } = this.getRealOffset(el);
    return {
      midLine: el.clientHeight / 2 + targetOffsetTop + iframeTop,
      topLine: targetOffsetTop + iframeTop,
      bottomLine: el.clientHeight + targetOffsetTop + iframeTop
    };
  };

  //释放区内部元素位置
  getDropOffset = () => {
    const result = [];
    const { dropEle } = this.params;
    const el = dropEle.childNodes;

    let i = 0;
    while (i < el.length) {
      const midLine = this.getElOffset(el[i]);
      result.push(midLine);
      i += 1;
    }
    return result;
  };

  //位置比较
  locationCompare = (ev) => {
    let inside = false;
    const { dropEle } = this.params;
    console.log(ev.clientX);
    // 拖动元素的位置
    const sourceRight = ev.clientX + this.mouseOffsetRight;
    const sourceLeft = sourceRight - ev.currentTarget.clientWidth;

    const { offsetLeft: iframeLeft } = this.getIframeOffset();
    const { offsetLeft: targetLeft } = this.getRealOffset(dropEle);

    /*释放区的位置*/
    const targetOffsetLeft = iframeLeft + targetLeft;
    const targetOffsetRight = targetOffsetLeft + dropEle.clientWidth;

    if (sourceRight > targetOffsetLeft && sourceLeft < targetOffsetRight) {
      //拖动到释放区
      inside = true;
    } else {
      //释放区外面
      inside = false;
    }
    return inside;

  }

  //插入占位元素
  insertPlaceholderEle = (sourceMidLine) => {
    const dropOffset = this.getDropOffset(); //释放区的位置属性
    const insertEl = this.createElePlaceholder();
    const { dropEle } = this.params;
    const dropEleChild = dropEle.childNodes;
    if (dropOffset.length) {
      dropOffset.map((item, i) => {
        const Ele = dropEleChild[i];
        //在元素前面插入占位元素
        if (sourceMidLine > item.topLine && sourceMidLine < item.midLine) {
          Ele.before(insertEl);
        }
        //在元素后面插入占位元素
        if (sourceMidLine < item.bottomLine && sourceMidLine > item.midLine) {
          this.index = i + 1;
          Ele.after(insertEl);
        }
        //追加一个占位元素
        if (sourceMidLine > dropOffset[dropOffset.length - 1].bottomLine) {
          dropEle.append(insertEl);
        }
        return item;
      });
    }
    //插入第一个占位元素(当iframe内部没有组件)
    if (!dropEleChild.length) {
      dropEle.append(insertEl);
    }
  }

  /****** 事件处理 ******/
  dragStartEvent = ev => {
    // console.log('开始拖拽');
    //获得鼠标距离拖拽元素的下边的距离
    this.mouseOffsetBottom = ev.currentTarget.clientHeight - ev.offsetY;
    //获得鼠标距离拖拽元素的右边的距离
    this.mouseOffsetRight = ev.currentTarget.clientWidth - ev.offsetX;
  };

  dragEvent = ev => {
    //获取拖拽元素中线距离屏幕上方的距离
    const sourceMidLine =
      ev.clientY + this.mouseOffsetBottom - ev.currentTarget.clientHeight / 2;
    if(this.locationCompare(ev)) {
      this.insertPlaceholderEle(sourceMidLine)
      console.log('释放区内部')
    } else {
      this.removePlaceholderEle()
      console.log('释放区外面')
    }
  };
}

export default new Drag();
复制代码

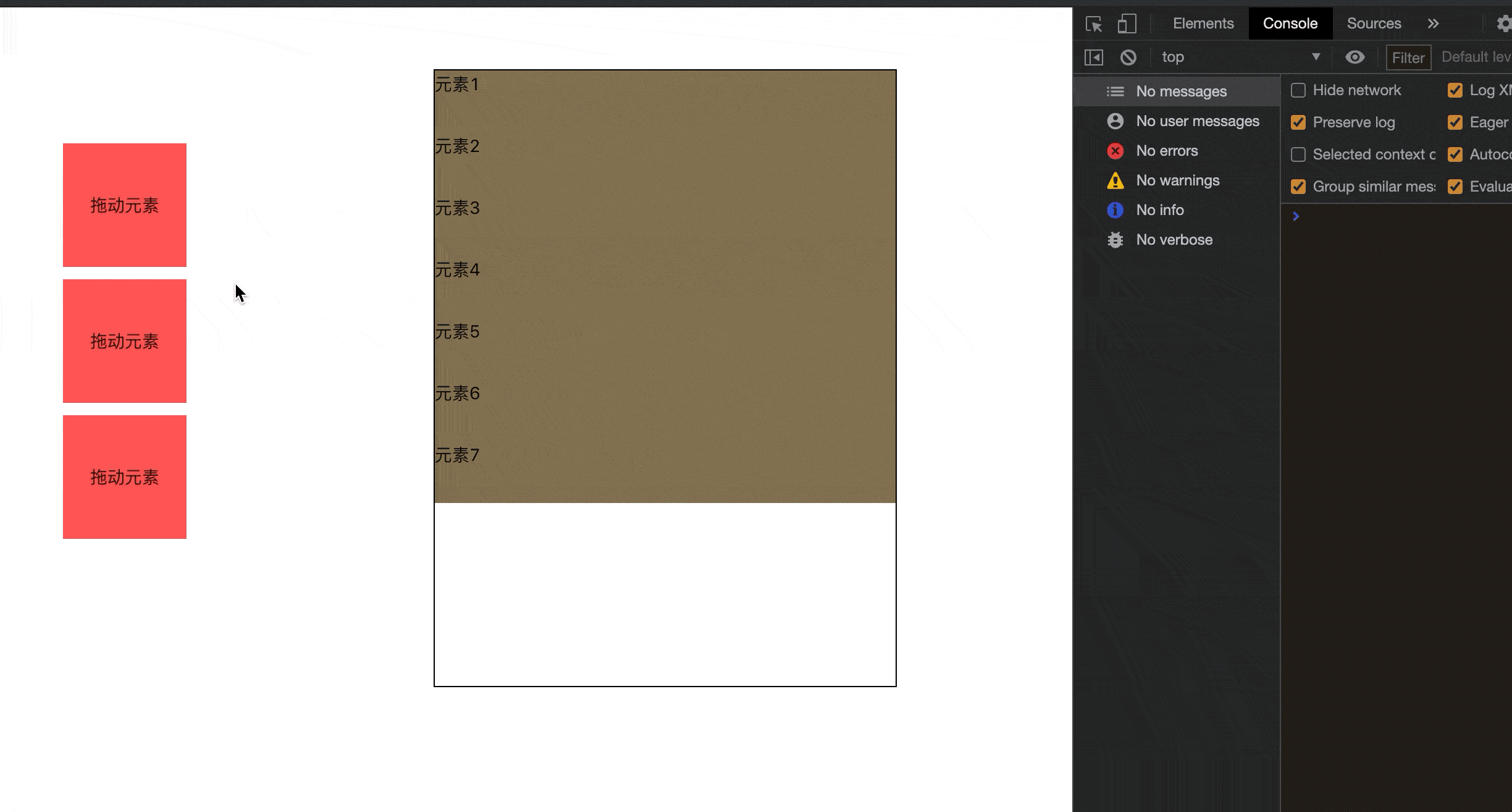

生成结果如下:

此时已经解决了不停闪烁的问题,以及精准坐标计算,实现元素的上下插入。

但是还是存在一些问题:

  • 演示图中可以明显看到,拖动元素右边刚进入 iframe 的时候,可以插入占位元素,但是等到鼠标位置进入 iframe 的时候,就会又删除了元素

这是什么原因呢?

我们看一下打印的鼠标的坐标,可以看到鼠标位置进入 iframe 的时候,ev.clientX 突变成 0,由此可见,鼠标坐标进入 iframe 的时候,就以 iframe 为窗口了。导致鼠标的位置突变成 0,就导致计算位置出现偏差,从而拖拽元素被认为不在释放区内,所以就删除了占位元素。

怎么解决这个问题呢?

想到了几个方案:

  1. 一个是监听坐标的突变情况,然后重新计算位置,进一步进行比较位置。
  2. 把 iframe 放大和屏幕大于等于屏幕的大小,从拖动开始就使得在 iframe 里面。

方案分析:

  • 第一个方案,监听坐标突变为 0 这个临界条件不靠谱,因为每隔 50ms 拖动事件才触发,根据你移动鼠标的快慢,每次鼠标进入 iframe 获取的 clientX 不一致,第一种方案不可行
  • 第二个方案,iframe 放大,理论上是可以的,我们来试试。主要是改变布局

代码如下:

.drop-content {
  position: absolute;
  width: 100vw; //iframe放大和窗口一般大
  height: 100%;
}

#drop-box {
  width: 375px; //iframe内部元素设置宽度
  margin: 100px auto;

  .item {
    ...
  }
}
复制代码

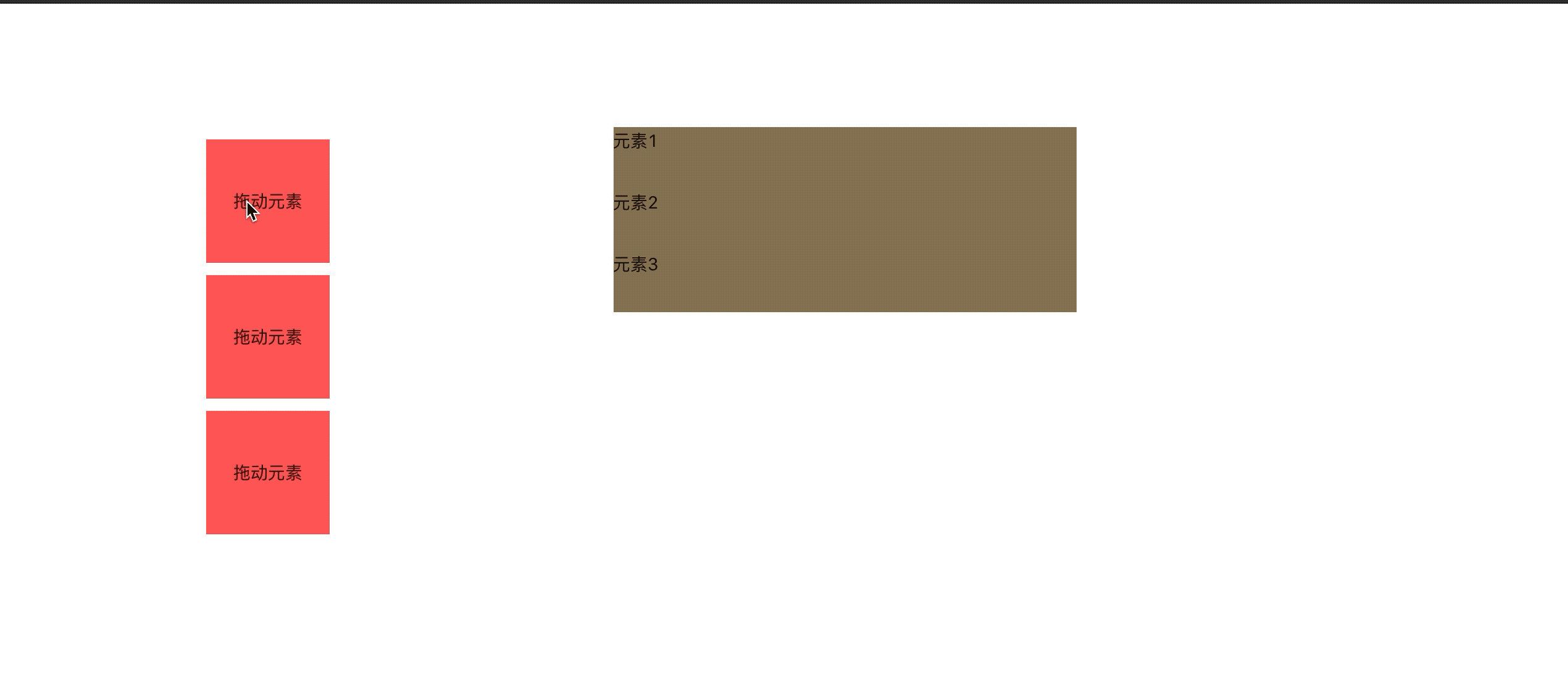

演示效果如下 演示可以看到,覆盖了左边的组件区。这是由于右边视图区 z-index 比较高导致的。

优化方案

有两个方案

  • 元素布局移动调换位置,让右边视图区 dom 元素放在组件区的前边。
  • 更改 z-index,让右边视图区的 z-index 低一点
方案 1

核心代码

//drag.jsx
//调换两个元素的位置
<>
  <div className="drop-content">
    <iframe id="my-iframe" src="#/iframe" style={{ width: "100%", height: "480px", border: "none" }}/>
  </div>
  <div id="drag-box">
    <div className="drag-item">拖动元素</div>
    <div className="drag-item">拖动元素</div>
    <div className="drag-item">拖动元素</div>
  </div>
</>
复制代码

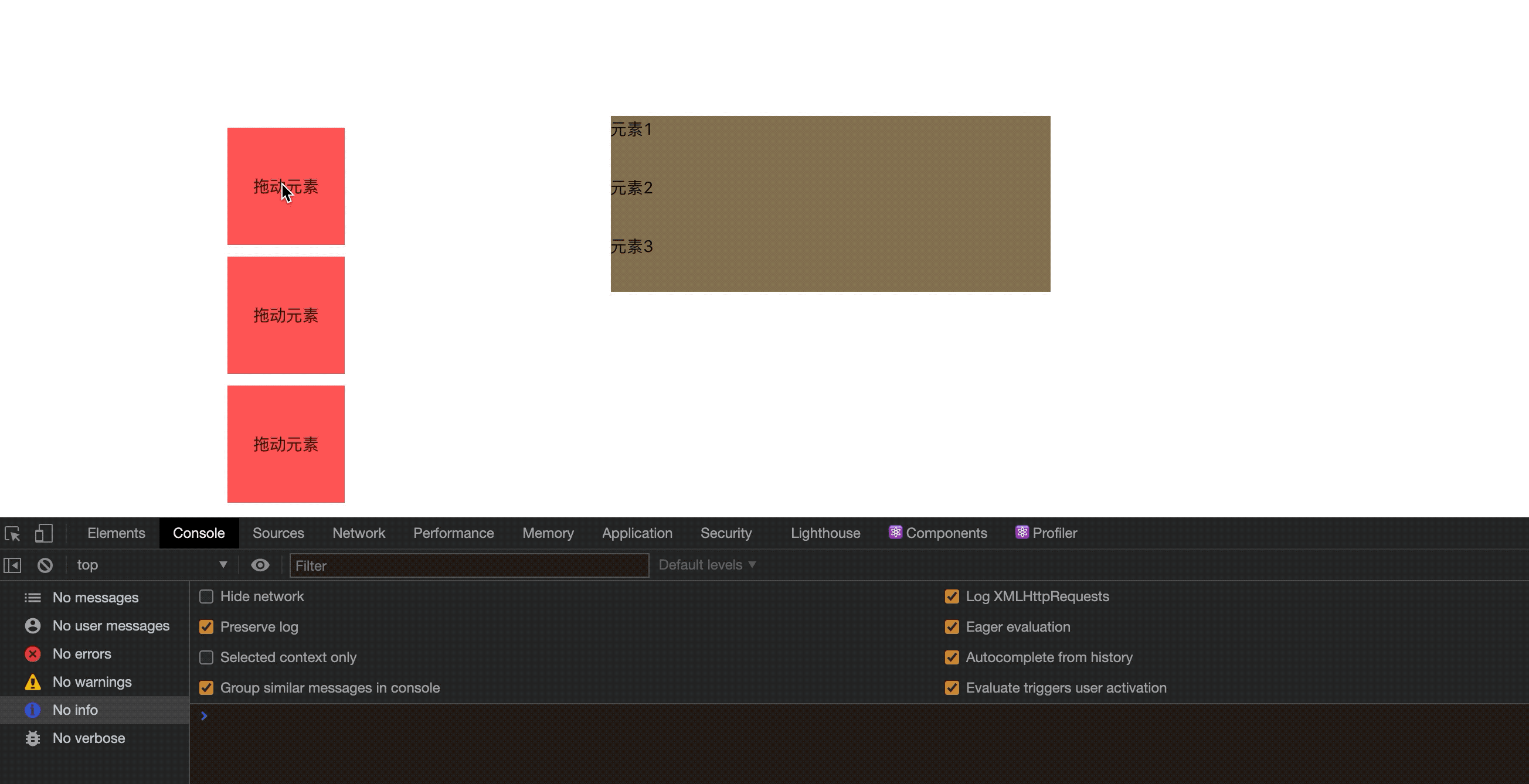

实现后的效果

可以看出来,完美解决了拖动的问题。但是就是对布局进行了改变。

方案 2

核心代码

.drop-content {
  position: absolute;
  z-index: -1; //让iframez-index低一点
  width: 100vw; //iframe放大和窗口一般大
  height: 100%;
}

#drop-box {
  width: 375px; //iframe内部元素设置宽度
  margin: 100px auto;

  .item {
    width: 100%;
    height: 50px;
    background-color: #875;
  }
}
复制代码

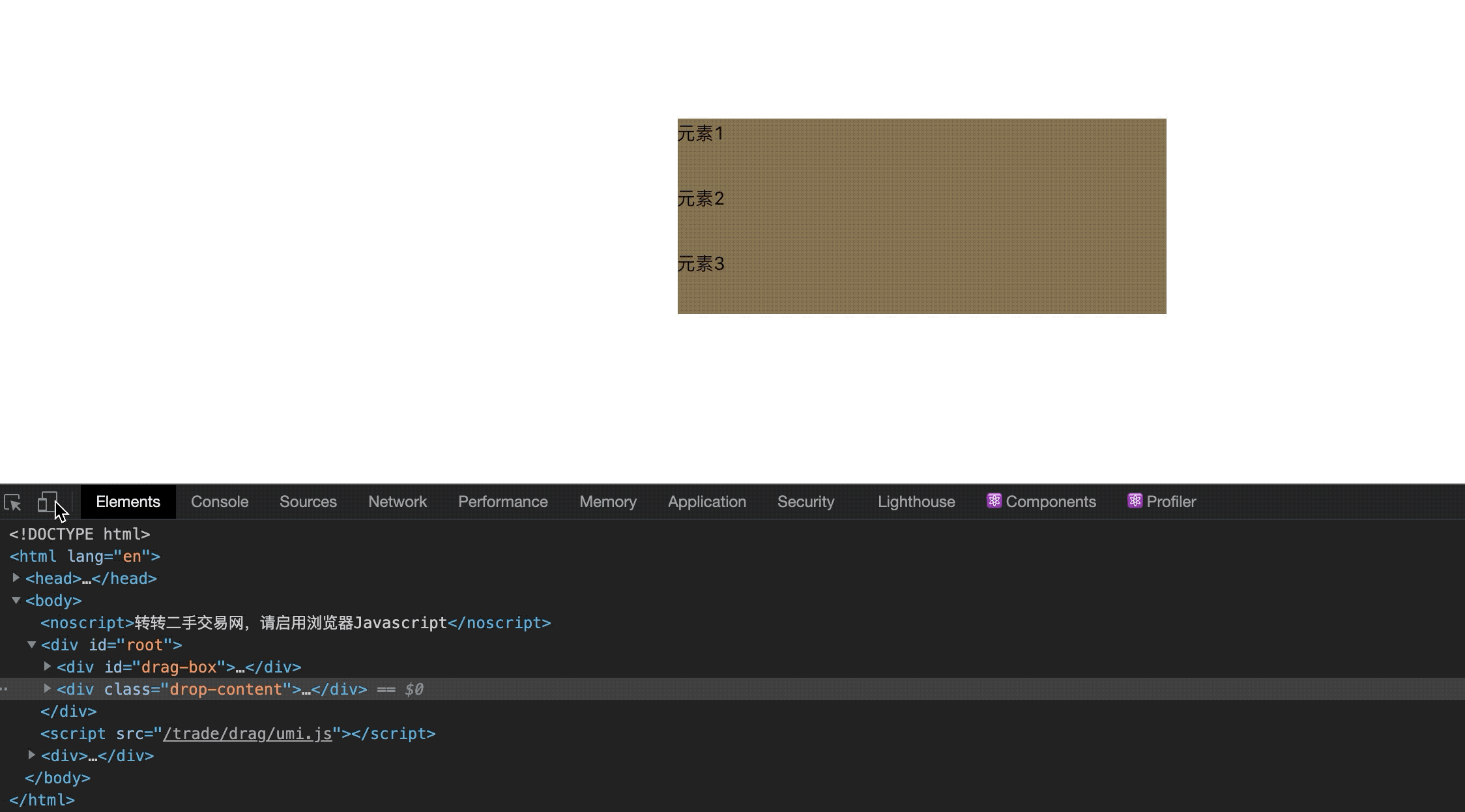

实现后的效果 演示中可以看出来,拖拽的问题完美解决,但是 iframe 的里面元素点击事件没有触发。

想了想,既然 z-index 可以解决 clientX 的突变问题,那是不是可以不用放大 iframe 来做?这样也会不影响事件的触发,那我们试试吧。

核心代码

//drag.js
//开始拖拽
dragStartEvent = ev => {
  document.getElementsByClassName("drop-content")[0].style.zIndex =
    "-1";
};

//拖拽结束
dragEndEvent = ev => {
  ev.preventDefault();
  document.getElementsByClassName("drop-content")[0].style.zIndex = "0";
};

复制代码

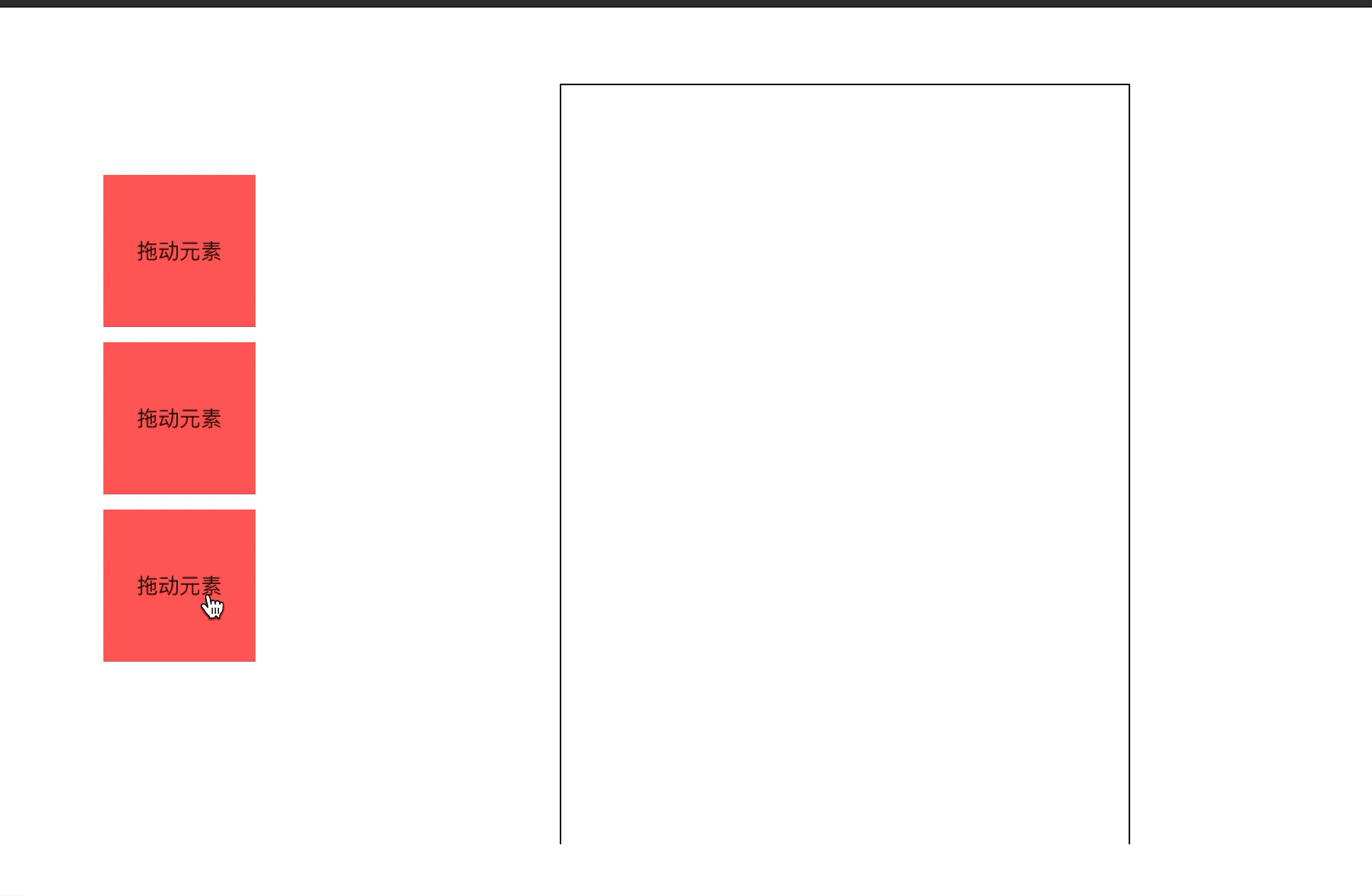

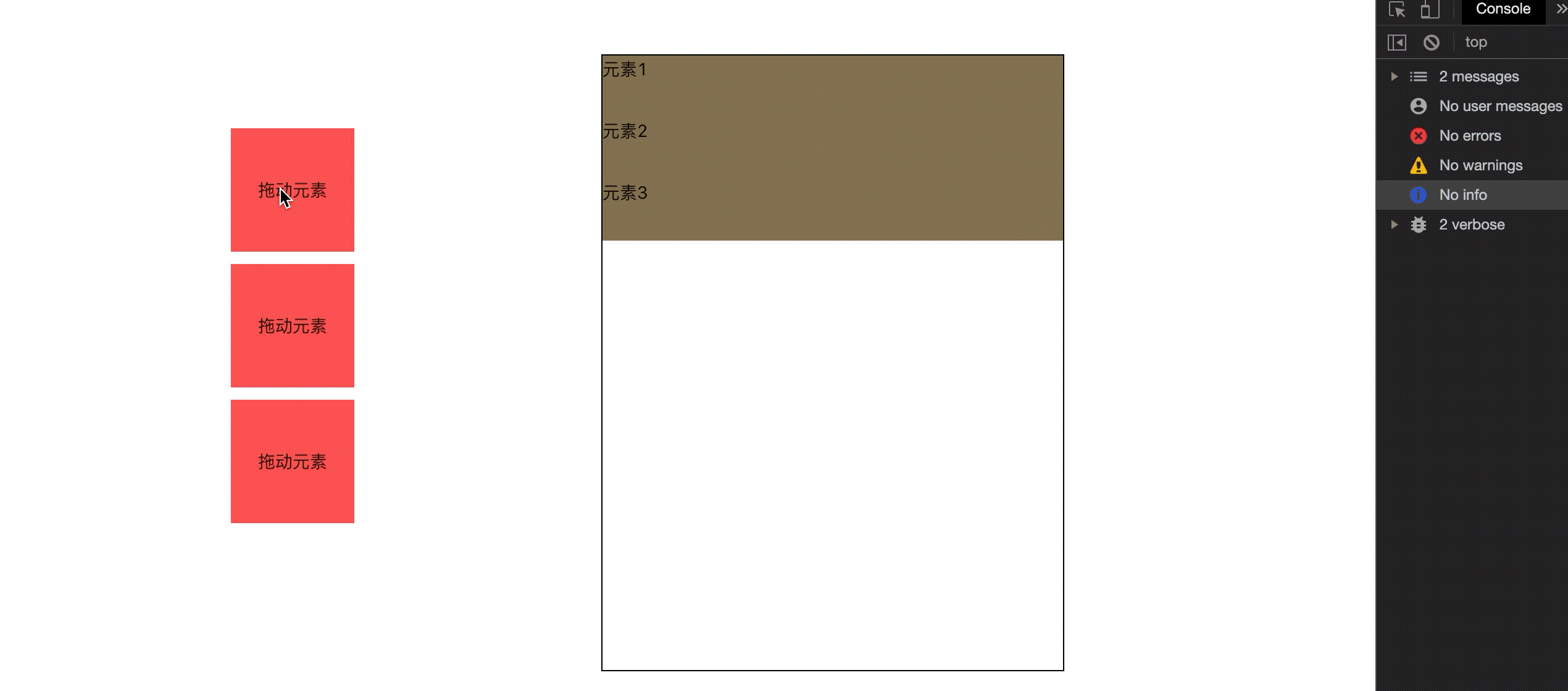

演示效果如下 很好,这样也可以完美解决拖动的问题,而且不用改变 dom 的位置。

滚动处理

当视图区元素比较多,页面出现滚动条时,会不会出现问题呢?我们试着把 iframe 的高度写高一点

 <iframe id="my-iframe" src="#/iframe" style={{ width: "100%", height: "880px", border: "none" }}/>
复制代码

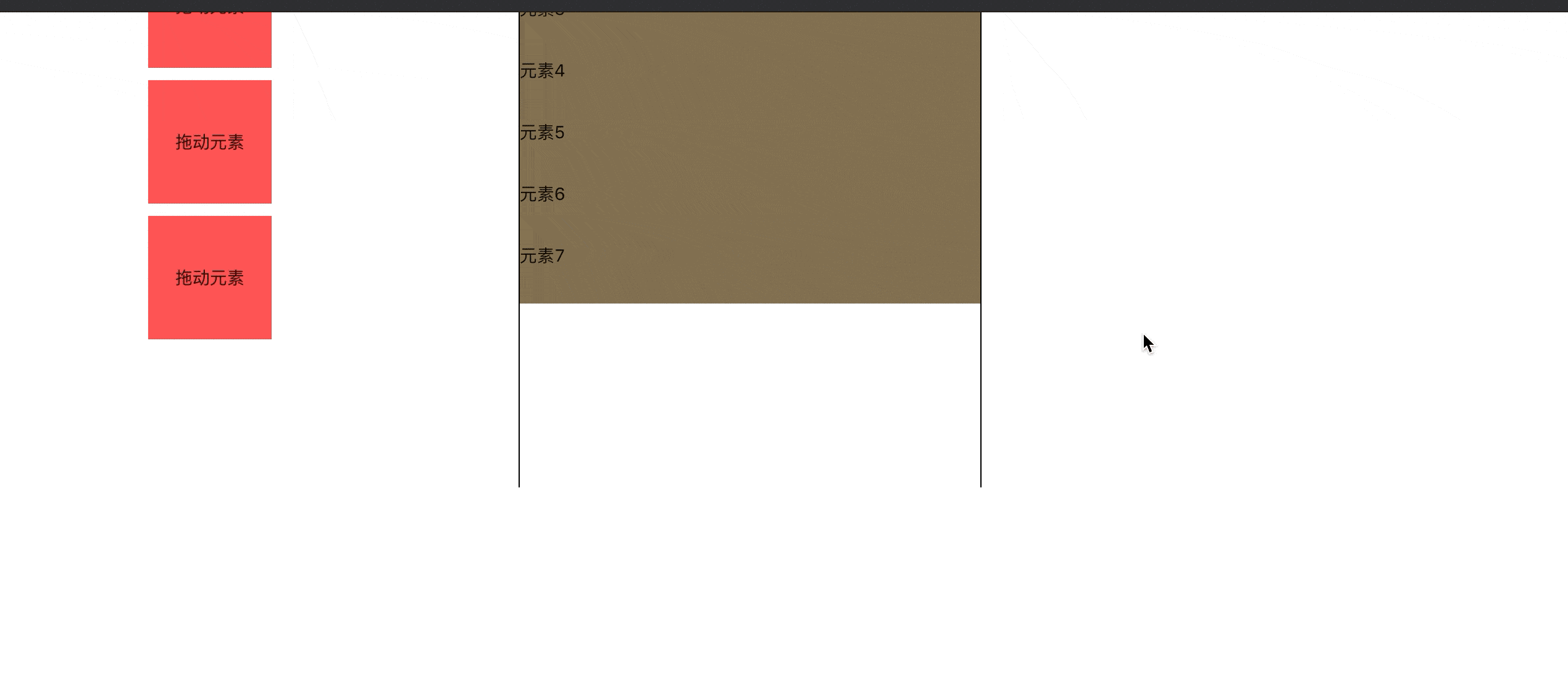

演示效果如下

演示中可以看出来,页面出现滚动条,视图区滚动上去,iframe 顶部滚入到屏幕顶部的时候,我们来拖动元素插入的时候,就会出现,错位插入,这是计算又出了问题?

仔细看看代码,iframe 顶部滚入到屏幕顶部的时候,就会出现计算出负数的情况,导致计算偏差,从而导致插入占位元素错位。

//递归计算元素距离父元素的offset
getRealOffset = (el, parentName) => {
  let left = el.offsetLeft;
  let top = el.offsetTop;
  if (el.offsetParent && el.offsetParent.tagName !== parentName) {
    const p = this.getRealOffset(el.offsetParent, parentName);
    left += p.offsetLeft;
    top += p.offsetTop;
  }
  return { offsetLeft: left, offsetTop: top };
}
复制代码

优化计算方案

核心代码

//计算元素距离父元素的offset
getRealOffset = (el, parentName) => {
  const { left, top } = el.getBoundingClientRect();
  return { offsetLeft: left, offsetTop: top };
}
复制代码

使用 getBoundingClientRect 这个方法获得具体窗口的位置

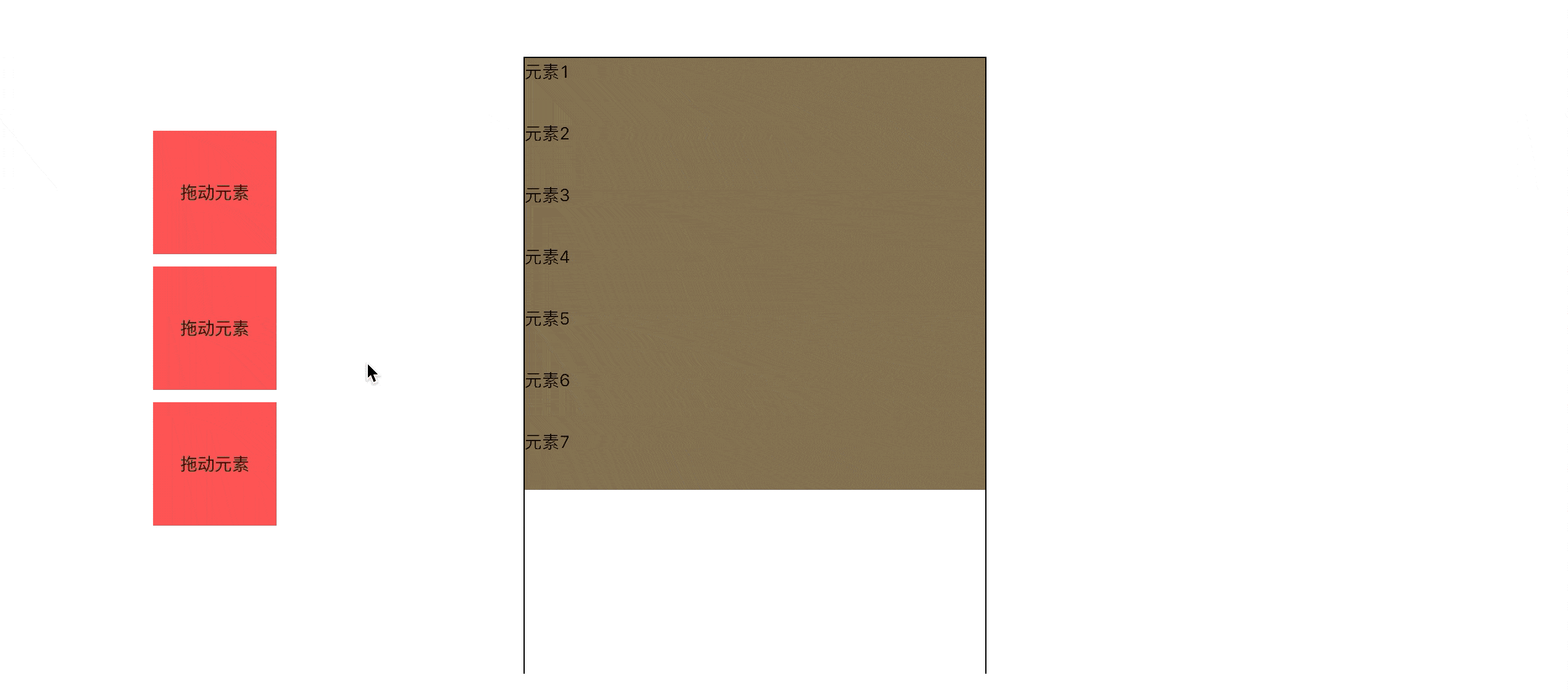

演示如下 本次优化,可以很完美的解决了拖动的一些问题,以上两种方案都是行的。

跨 iframe 通信

如何在拖动元素插入之后,让 iframe 内部的数据也实时更新渲染呢?

思路如下:

  • iframe 内挂载一个 update 方法
  • 在拖动完成后的回调里面,调用 update,传入数据
  • 触发 iframe 内部元素的渲染
  1. 维护一个组件的数据 store,getStore,和 setStore方法
//store.js
class Store {
  state = {
    list: []
  }
  getStore = () => this.state
  setStore = (data) => {
    this.state = { ...this.state, ...data }
  }
}

export default new Store()
复制代码
  1. 组件的插入对应数据的处理,包含,add 和 insert操作,以及同步更新 iframe的方法
// update.js
import Store from './store';

const add = (params) => {
  const { list } = Store.getStore()
  Store.setStore({ list: [...list, params.data]})
};

const insert = (params) => {
  const { list } = Store.getStore()
  const { index } = params;
  list.splice(index, 0, params.data)
  Store.setStore({ list: [...list] })
};

const update = {
  add,
  insert
}

//更新iframe内部数据方法
const iframeUpdate = (params) => {
  document.getElementById("my-iframe") &&
    document.getElementById("my-iframe").contentWindow &&
    document.getElementById("my-iframe").contentWindow.update &&
    document.getElementById("my-iframe").contentWindow.update(params);
}

export default (params) => {
  const { type, ...argv } = params;
  if(!type) return Promise.reject()
  return new Promise(r => r())
    .then(() => update[type](argv))
    .then(() => {
      const { list } = Store.getStore()
      iframeUpdate(list)
    })
}
复制代码
  1. 拖动的时候,拖动完毕后,将元素的操作类型,以及要插入的元素的位置,通过回调函数传递出去
//drag.js
class Drag {
  params = {}

  mouseOffsetBottom = 0;
  mouseOffsetRight = 0;

  index = 0; //插入元素的下标
  type = 'add'; //操作类型

  init = (params) => {
    ...
  };

  ...

  //计算元素距离父元素的offset
  getRealOffset = (el, parentName) => {
    const { left, top } = el.getBoundingClientRect();
    return { offsetLeft: left, offsetTop: top };
  }

  //获取元素位置
  getElOffset = el => {
    const { offsetTop: iframeTop } = this.getIframeOffset();
    const { offsetTop: targetOffsetTop } = this.getRealOffset(el);
    return {
      midLine: el.clientHeight / 2 + targetOffsetTop + iframeTop,
      topLine: targetOffsetTop + iframeTop,
      bottomLine: el.clientHeight + targetOffsetTop + iframeTop
    };
  };

  //释放区内部元素位置
  getDropOffset = () => {
    const result = [];
    const { dropEle } = this.params;
    const el = dropEle.childNodes;

    let i = 0;
    while (i < el.length) {
      const midLine = this.getElOffset(el[i]);
      result.push(midLine);
      i += 1;
    }
    return result;
  };

  ...

  //插入占位元素
  insertPlaceholderEle = (sourceMidLine) => {
    const dropOffset = this.getDropOffset(); //释放区的位置属性
    const insertEl = this.createElePlaceholder();
    const { dropEle } = this.params;
    const dropEleChild = dropEle.childNodes;
    if (dropOffset.length) {
      dropOffset.map((item, i) => {
        const Ele = dropEleChild[i];
        //在元素前面插入占位元素
        if (sourceMidLine > item.topLine && sourceMidLine < item.midLine) {
          Ele.before(insertEl);
          this.index = i;
          this.type = 'insert'
        }
        //在元素后面插入占位元素
        if (sourceMidLine < item.bottomLine && sourceMidLine > item.midLine) {
          this.index = i + 1;
          Ele.after(insertEl);
          this.type = 'insert'
        }
        //追加一个占位元素
        if (sourceMidLine > dropOffset[dropOffset.length - 1].bottomLine) {
          dropEle.append(insertEl);
          this.type = 'add'
        }
        return item;
      });
    }
    //插入第一个占位元素(当iframe内部没有组件)
    if (!dropEleChild.length) {
      this.type = 'add'
      dropEle.append(insertEl);
    }
  }

  /****** 事件处理 ******/
  //开始拖拽
  dragStartEvent = ev => {
    document.getElementsByClassName("drop-content")[0].style.zIndex =
      "-1";
    //获得鼠标距离拖拽元素的下边的距离
    this.mouseOffsetBottom = ev.currentTarget.clientHeight - ev.offsetY;
    //获得鼠标距离拖拽元素的右边的距离
    this.mouseOffsetRight = ev.currentTarget.clientWidth - ev.offsetX;
  };

  dragEvent = ev => {
    //获取拖拽元素中线距离屏幕上方的距离
    const sourceMidLine =
      ev.clientY + this.mouseOffsetBottom - ev.currentTarget.clientHeight / 2;
    if(this.locationCompare(ev)) {
      this.insertPlaceholderEle(sourceMidLine)
      // console.log('释放区内部')
    } else {
      this.removePlaceholderEle()
      // console.log('释放区外面')
    }
  };

  //拖拽结束
  dragEndEvent = ev => {
    ev.preventDefault();
    document.getElementsByClassName("drop-content")[0].style.zIndex = "0";
    const { callback } = this.params;
    this.locationCompare(ev) &&
      callback &&
      callback({
        type: this.type,
        index: this.index
      });
  };
}

export default new Drag();
复制代码
  1. 在拖动完毕后调用 update,更新数据源
//drag.jsx
import React, { useState, useEffect } from 'react';
import Drag from './drag';
import update from '@/store/update';

require('./styles.less');

//iframe hooks
const useIframeLoad = () => {
  ...
  //iframe加载状态的hooks
  return iframeState;
}

export default () => {

  const callback = params => {
    update({ ...params, data: { name: new Date().getTime() } })
  }

  const init = () => {
    Drag.init({
      dragEle: document.getElementById('drag-box'),
      dropEle: document.getElementById('my-iframe').contentDocument.getElementById('drop-box'),
      callback
    })
  }

  useIframeLoad() && init();
  return <>
    ...
  </>
}
复制代码
  1. iframe 内部 update 方法被调用,就会触发数据更新和组件的渲染。
//iframe.jsx
import React, { useState } from 'react';

require('./styles.less');

export default () => {
  const [list, setList] = useState([]);

  //挂载update方法,跨iframe数据传递,更新
  window.update = params => {
    setList(params);
  }

  return <div id="drop-box">
    {
      list.map((item) =>
        <div className="item" key={item.name} onClick={() => alert('点击事件')}>元素{item.name}</div>
      )
    }
  </div>
}
复制代码

演示效果如下

最终实现了跨 iframe 的拖拽及通信。

总结

此次运营页搭建拖拽通信功能,是在不断打怪升级中完成。其中涉及到以下几个点:

  • 元素进入视图区的判断 iframe 的左边距离屏幕的 x 的坐标 < 被拖元素的右边距离屏幕的 x 的坐标 < iframe 的右边距离屏幕的 x 的坐标。
  • 元素上下插入 被拖元素的中线距离屏幕的 y 的坐标 < iframe 内部元素中线距离屏幕的 y 的坐标 属于前面插入,被拖元素的中线距离屏幕的 y 的坐标 > iframe 内部元素中线距离屏幕的 y 的坐标 属于后面插入。
  • clientX 坐标突变的问题 z-index 解决处理。
  • 滚动位置问题 getBoundingClientRect 解决。

希望本篇文章对你有所帮助,欢迎大家一起交流分享呀。

每天进步一点点,质变从关注 大转转 FE 开始。

文章分类
前端
文章标签
