负载均衡器 ILoadBalancer

从上一篇 RestTemplate 负载均衡的原理中了解到，使 RestTemplate 具备负载均衡的能力，最重要的一个组件之一就是负载均衡器 ILoadBalancer，因为要用它来获取能调用的 Server，有了 Server 才能对原始带有服务名的 URI 进行重构。这节就来看下 Ribbon 负载均衡器 ILoadBalancer 是如何创建的以及如何通过它获取 Server。

RibbonLoadBalancerClient：

public <T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException {
    // 从 SpringClientFactory 中获取负载均衡器 ILoadBalancer
    ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
    // 利用负载均衡器获取 Server
    Server server = getServer(loadBalancer);
    if (server == null) {
        throw new IllegalStateException("No instances available for " + serviceId);
    }
    RibbonServer ribbonServer = new RibbonServer(serviceId, server, isSecure(server,
            serviceId), serverIntrospector(serviceId).getMetadata(server));

    return execute(serviceId, ribbonServer, request);
}

SpringClientFactory与上下文

从上一篇文章已经了解到，RibbonLoadBalancerClient 执行负载均衡请求时，通过 SpringClientFactory 来获取 ILoadBalancer。从 getInstance 一步步进去，最后会进入到 NamedContextFactory 中，从 getContext 方法可以发现，不同的服务都会创建一个 AnnotationConfigApplicationContext，也就是一个应用上下文 ApplicationContext。也就是说每个服务都有自己的一个上下文环境，会绑定不同的 ILoadBalancer。

RibbonLoadBalancerClient：

protected ILoadBalancer getLoadBalancer(String serviceId) {
    return this.clientFactory.getLoadBalancer(serviceId);
}

SpringClientFactory：

public ILoadBalancer getLoadBalancer(String name) {
	// 获取 ILoadBalancer
    return getInstance(name, ILoadBalancer.class);
}

public <C> C getInstance(String name, Class<C> type) {
	// 从父类 NamedContextFactory 中获取
    C instance = super.getInstance(name, type);
    if (instance != null) {
        return instance;
    }
    IClientConfig config = getInstance(name, IClientConfig.class);
    return instantiateWithConfig(getContext(name), type, config);
}

NamedContextFactory：

/**
 * name - 服务名称
 * type - 要获取的 bean 的类型
*/
public <T> T getInstance(String name, Class<T> type) {
    // 根据名称获取
    AnnotationConfigApplicationContext context = getContext(name);
    if (BeanFactoryUtils.beanNamesForTypeIncludingAncestors(context, type).length > 0) {
        return context.getBean(type);
    }
    return null;
}

protected AnnotationConfigApplicationContext getContext(String name) {
    // contexts => Map<String, AnnotationConfigApplicationContext>
    if (!this.contexts.containsKey(name)) {
        synchronized (this.contexts) {
            if (!this.contexts.containsKey(name)) {
                this.contexts.put(name, createContext(name));
            }
        }
    }
    return this.contexts.get(name);
}

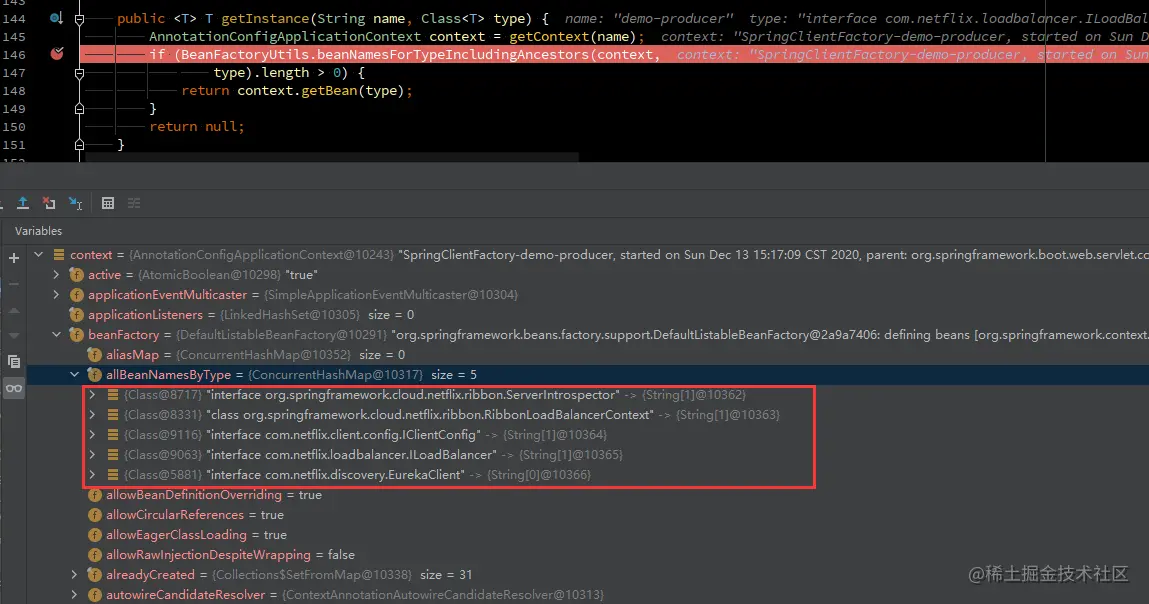

调试看下 AnnotationConfigApplicationContext 上下文，可以看到放入了与这个服务绑定的 ILoadBalancer、IClientConfig、RibbonLoadBalancerContext 等。

它这里为什么要每个服务都绑定一个 ApplicationContext 呢？因为服务实例列表可以有多个来源，比如可以从 eureka 注册中心获取、可以通过代码配置、可以通过配置文件配置，另外每个服务还可以有很多个性化的配置，有默认的配置、定制的全局配置、个别服务的特定配置等，它这样做就便于用户定制每个服务的负载均衡策略。

创建 ILoadBalancer

ILoadBalancer 的创建在哪呢？看 RibbonClientConfiguration，这个配置类提供了 ILoadBalancer 的默认创建方法，可以看到 ILoadBalancer 的默认实现类为 ZoneAwareLoadBalancer。

public class RibbonClientConfiguration {
    public static final int DEFAULT_CONNECT_TIMEOUT = 1000;
    public static final int DEFAULT_READ_TIMEOUT = 1000;
    public static final boolean DEFAULT_GZIP_PAYLOAD = true;

    @RibbonClientName
    private String name = "client";
    @Autowired
    private PropertiesFactory propertiesFactory;

    @Bean
    @ConditionalOnMissingBean
    public IClientConfig ribbonClientConfig() {
        DefaultClientConfigImpl config = new DefaultClientConfigImpl();
        config.loadProperties(this.name);
        // 可以看到默认的连接超时和读取超时时间都是 1 秒
        config.set(CommonClientConfigKey.ConnectTimeout, DEFAULT_CONNECT_TIMEOUT);
        config.set(CommonClientConfigKey.ReadTimeout, DEFAULT_READ_TIMEOUT);
        config.set(CommonClientConfigKey.GZipPayload, DEFAULT_GZIP_PAYLOAD);
        return config;
    }

    @Bean
    @ConditionalOnMissingBean
    public IRule ribbonRule(IClientConfig config) {
        if (this.propertiesFactory.isSet(IRule.class, name)) {
            return this.propertiesFactory.get(IRule.class, config, name);
        }
        ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
        rule.initWithNiwsConfig(config);
        return rule;
    }

    @Bean
    @ConditionalOnMissingBean
    public IPing ribbonPing(IClientConfig config) {
        if (this.propertiesFactory.isSet(IPing.class, name)) {
            return this.propertiesFactory.get(IPing.class, config, name);
        }
        return new DummyPing();
    }

    @Bean
    @ConditionalOnMissingBean
    @SuppressWarnings("unchecked")
    public ServerList<Server> ribbonServerList(IClientConfig config) {
        if (this.propertiesFactory.isSet(ServerList.class, name)) {
            return this.propertiesFactory.get(ServerList.class, config, name);
        }
        ConfigurationBasedServerList serverList = new ConfigurationBasedServerList();
        serverList.initWithNiwsConfig(config);
        return serverList;
    }

    @Bean
    @ConditionalOnMissingBean
    public ServerListUpdater ribbonServerListUpdater(IClientConfig config) {
        return new PollingServerListUpdater(config);
    }

    @Bean
    @ConditionalOnMissingBean
    @SuppressWarnings("unchecked")
    public ServerListFilter<Server> ribbonServerListFilter(IClientConfig config) {
        if (this.propertiesFactory.isSet(ServerListFilter.class, name)) {
            return this.propertiesFactory.get(ServerListFilter.class, config, name);
        }
        ZonePreferenceServerListFilter filter = new ZonePreferenceServerListFilter();
        filter.initWithNiwsConfig(config);
        return filter;
    }

    @Bean
    @ConditionalOnMissingBean
    public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
            ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
            IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
        // 先判断配置文件中是否配置了负载均衡器
        if (this.propertiesFactory.isSet(ILoadBalancer.class, name)) {
            // 通过反射创建
            return this.propertiesFactory.get(ILoadBalancer.class, config, name);
        }
        return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList, serverListFilter, serverListUpdater);
    }
}

可以看到创建 ILoadBalancer 需要 IClientConfig、ServerList<Server>、ServerListFilter<Server>、IRule、IPing、ServerListUpdater，其实这6个接口加上 ILoadBalancer 就是 Ribbon 的核心接口，它们共同定义了 Ribbon 的行为特性。

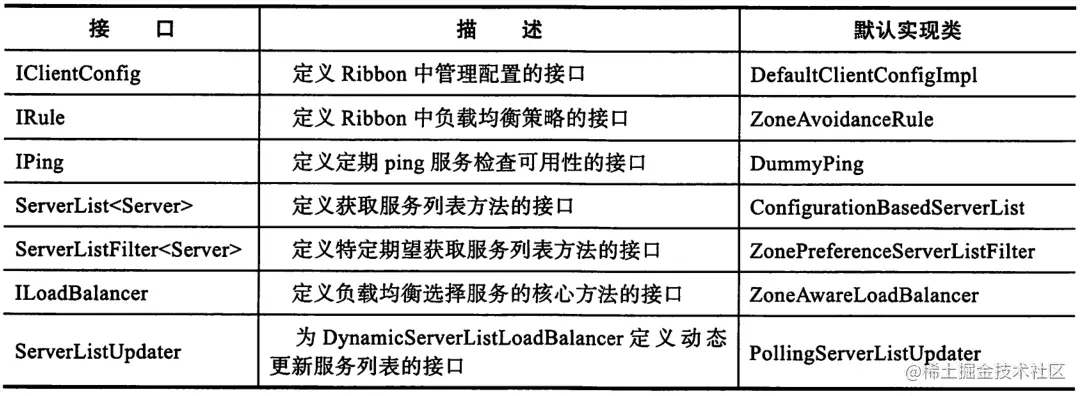

从 RibbonClientConfiguration 可以知道这7个核心接口以及默认实现类：

ILoadBalancer 选择 Server

获取到 ILoadBalancer 后，就要去获取 Server 了。从 getServer 方法可以看到，RibbonLoadBalancerClient 就是用 ILoadBalancer 来获取 Server。

protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
    if (loadBalancer == null) {
        return null;
    }
    // Use 'default' on a null hint, or just pass it on?
    return loadBalancer.chooseServer(hint != null ? hint : "default");
}

ILoadBalancer 的默认实现类是 ZoneAwareLoadBalancer，进入它的 chooseServer 方法内，如果只配置了一个 zone，就走父类的 chooseServer，否则从多个 zone 中去选择实例。

public Server chooseServer(Object key) {
    // ENABLED => ZoneAwareNIWSDiscoveryLoadBalancer.enabled 默认 true
    // AvailableZones 配置的只有一个 defaultZone
    if (!ENABLED.get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {
        logger.debug("Zone aware logic disabled or there is only one zone");
        // 走父类获取 Server 的逻辑
        return super.chooseServer(key);
    }

    // 多 zone 逻辑....
}

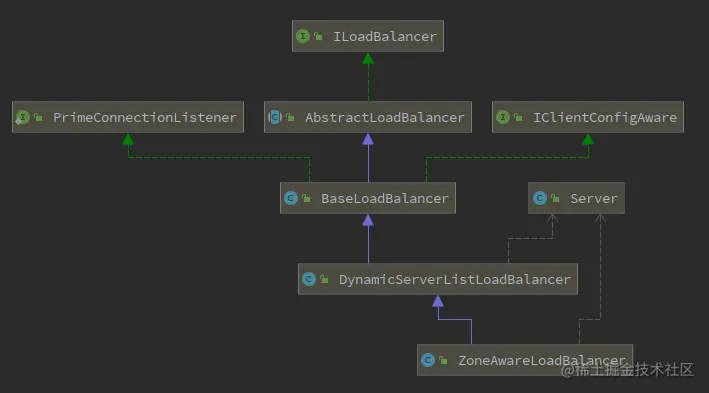

先看下 ZoneAwareLoadBalancer 的类继承结构，ZoneAwareLoadBalancer 的直接父类是 DynamicServerListLoadBalancer，DynamicServerListLoadBalancer 的父类又是 BaseLoadBalancer。

ZoneAwareLoadBalancer 调用父类的 chooseServer 方法是在 BaseLoadBalancer 中的，进去可以看到，它主要是用 IRule 来选择实例，最终选择实例的策略就交给了 IRule 接口。

public Server chooseServer(Object key) {
    if (rule == null) {
        return null;
    } else {
        try {
            // IRule
            return rule.choose(key);
        } catch (Exception e) {
            logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", name, key, e);
            return null;
        }
    }
}

IRule 轮询选择 Server

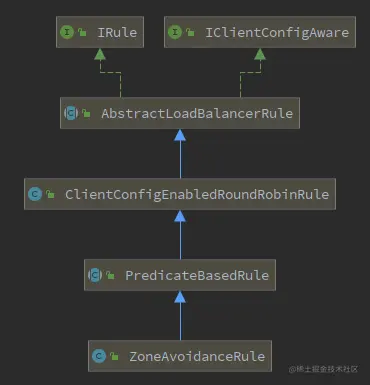

IRule 的默认实现类是 ZoneAvoidanceRule，先看下 ZoneAvoidanceRule 的继承结构，ZoneAvoidanceRule 的直接父类是 PredicateBasedRule。

rule.choose 的逻辑在 PredicateBasedRule 中，getPredicate() 返回的是 ZoneAvoidanceRule 创建的一个组合断言 CompositePredicate，就是用这个断言来过滤出可用的 Server，并通过轮询的策略返回一个 Server。而 Server 列表的来源是通过 ILoadBalancer 的 getAllServers() 方法来获取的。

public Server choose(Object key) {
    ILoadBalancer lb = getLoadBalancer();
    // getPredicate() Server断言 => CompositePredicate
    // RoundRobin 轮询方式获取实例
    // 参数 servers => 通过 lb 负载均衡器获取所有 Server
    Optional<Server> server = getPredicate().chooseRoundRobinAfterFiltering(lb.getAllServers(), key);
    if (server.isPresent()) {
        return server.get();
    } else {
        return null;
    }
}

从这里也可以了解到 ILoadBalancer 和 IRule 的关系，ILoadBalancer 负责获取 Server 列表，而 IRule 是负责通过一定策略从 Server 列表中选出一个 Server。

在初始化 ZoneAvoidanceRule 配置时，创建了 CompositePredicate，可以看到这个组合断言主要有两个断言，一个是断言 Server 的 zone 是否可用，一个断言 Server 本身是否可用，例如 Server 无法 ping 通。

public void initWithNiwsConfig(IClientConfig clientConfig) {
    // 断言 Server 的 zone 是否可用，只有一个 defaultZone 的情况下都是可用的
    ZoneAvoidancePredicate zonePredicate = new ZoneAvoidancePredicate(this, clientConfig);
    // 断言 Server 是否可用
    AvailabilityPredicate availabilityPredicate = new AvailabilityPredicate(this, clientConfig);
    // 封装组合断言
    compositePredicate = createCompositePredicate(zonePredicate, availabilityPredicate);
}

private CompositePredicate createCompositePredicate(ZoneAvoidancePredicate p1, AvailabilityPredicate p2) {
    // 建造者模式创建断言
    return CompositePredicate.withPredicates(p1, p2)
                         .addFallbackPredicate(p2)
                         .addFallbackPredicate(AbstractServerPredicate.alwaysTrue())
                         .build();
}

接着看选择Server的 chooseRoundRobinAfterFiltering，参数 servers 是通过 ILoadBalancer 获取的所有实例，可以看到它其实就是返回了 ILoadBalancer 在内存中缓存的服务所有 Server。这个 Server 从哪来的我们后面再来看。

public List<Server> getAllServers() {
    // allServerList => List<Server>
    return Collections.unmodifiableList(allServerList);
}

先对所有实例通过断言过滤掉不可用的 Server，然后是通过轮询的方式获取一个 Server 返回。这就是默认配置下 ILoadBalancer（ZoneAwareLoadBalancer）通过 IRule（ZoneAvoidanceRule）选择 Server 的机制了，默认采用的是轮询的策略获取 Server。

public Optional<Server> chooseRoundRobinAfterFiltering(List<Server> servers, Object loadBalancerKey) {
    // 断言获取可用的 Server
    List<Server> eligible = getEligibleServers(servers, loadBalancerKey);

    // 通过取模的方式轮询 Server
    return Optional.of(eligible.get(incrementAndGetModulo(eligible.size())));
}

public List<Server> getEligibleServers(List<Server> servers, Object loadBalancerKey) {
    if (loadBalancerKey == null) {
        return ImmutableList.copyOf(Iterables.filter(servers, this.getServerOnlyPredicate()));
    } else {
        List<Server> results = Lists.newArrayList();
        // 对每个 Server 断言
        for (Server server: servers) {
            if (this.apply(new PredicateKey(loadBalancerKey, server))) {
                results.add(server);
            }
        }
        return results;
    }
}

private int incrementAndGetModulo(int modulo) {
    for (;;) {
        int current = nextIndex.get();
        // 模运算取余数
        int next = (current + 1) % modulo;
        // CAS 更新 nextIndex
        if (nextIndex.compareAndSet(current, next) && current < modulo)
            return current;
    }
}

Ribbon 整合EurekaClient拉取Server列表

前面在通过 IRule 选择 Server 的时候，首先通过 lb.getAllServers() 获取了所有的 Server，那这些 Server 从哪里来的呢，这节就来看下。

ILoadBalancer 初始化

ILoadBalancer 的默认实现类是 ZoneAwareLoadBalancer，先从 ZoneAwareLoadBalancer 的构造方法进去看看都做了些什么事情。

@Bean
@ConditionalOnMissingBean
public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
        ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
        IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
    if (this.propertiesFactory.isSet(ILoadBalancer.class, name)) {
        return this.propertiesFactory.get(ILoadBalancer.class, config, name);
    }
    return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList, serverListFilter, serverListUpdater);
}

可以看到，ZoneAwareLoadBalancer 直接调用了父类 DynamicServerListLoadBalancer 的构造方法，DynamicServerListLoadBalancer 先调用父类 BaseLoadBalancer 初始化，然后又做了一些剩余的初始化工作。

public ZoneAwareLoadBalancer(IClientConfig clientConfig, IRule rule,
                             IPing ping, ServerList<T> serverList, ServerListFilter<T> filter,
                             ServerListUpdater serverListUpdater) {
    // DynamicServerListLoadBalancer
    super(clientConfig, rule, ping, serverList, filter, serverListUpdater);
}

public DynamicServerListLoadBalancer(IClientConfig clientConfig, IRule rule, IPing ping,
                                     ServerList<T> serverList, ServerListFilter<T> filter,
                                     ServerListUpdater serverListUpdater) {
    // BaseLoadBalancer
    super(clientConfig, rule, ping);
    this.serverListImpl = serverList;
    this.filter = filter;
    this.serverListUpdater = serverListUpdater;
    if (filter instanceof AbstractServerListFilter) {
        ((AbstractServerListFilter) filter).setLoadBalancerStats(getLoadBalancerStats());
    }
    // 剩余的一些初始化
    restOfInit(clientConfig);
}

public BaseLoadBalancer(IClientConfig config, IRule rule, IPing ping) {
    // createLoadBalancerStatsFromConfig => LoadBalancerStats 统计
    initWithConfig(config, rule, ping, createLoadBalancerStatsFromConfig(config));
}

看 BaseLoadBalancer 的 initWithConfig，主要做了如下的初始化：

设置 IPing 和 IRule，ping 的间隔时间是 30秒，setPing 会启动一个后台定时任务，然后每隔30秒运行一次 PingTask 任务。
设置了 ILoadBalancer 的统计器 LoadBalancerStats，对 ILoadBalancer 的 Server 状态进行统计，比如连接失败、成功、熔断等信息。
在启用 PrimeConnections 请求预热的情况下，创建 PrimeConnections 来预热客户端与 Server 的链接。默认是关闭的。
最后是注册了一些监控、开启请求预热。

void initWithConfig(IClientConfig clientConfig, IRule rule, IPing ping, LoadBalancerStats stats) {
    this.config = clientConfig;
    String clientName = clientConfig.getClientName();
    this.name = clientName;
    // ping 间隔时间，默认30秒
    int pingIntervalTime = Integer.parseInt(clientConfig.getProperty(CommonClientConfigKey.NFLoadBalancerPingInterval, Integer.parseInt("30")));
    // 没看到用的地方
    int maxTotalPingTime = Integer.parseInt(clientConfig.getProperty(CommonClientConfigKey.NFLoadBalancerMaxTotalPingTime, Integer.parseInt("2")));
    // 设置 ping 间隔时间，并重新设置了 ping 任务
    setPingInterval(pingIntervalTime);
    setMaxTotalPingTime(maxTotalPingTime);

    // 设置 IRule、IPing
    setRule(rule);
    setPing(ping);

    // PrimeConnections，请求预热，默认关闭
    // 作用主要用于解决那些部署环境(如读EC2)在实际使用实时请求之前，从防火墙连接/路径进行预热（比如先加白名单、初始化等等动作比较耗时，可以用它先去打通）。
    boolean enablePrimeConnections = clientConfig.get(CommonClientConfigKey.EnablePrimeConnections, DefaultClientConfigImpl.DEFAULT_ENABLE_PRIME_CONNECTIONS);
    if (enablePrimeConnections) {
        this.setEnablePrimingConnections(true);
        PrimeConnections primeConnections = new PrimeConnections(this.getName(), clientConfig);
        this.setPrimeConnections(primeConnections);
    }
    // 注册一些监控
    init();
}

protected void init() {
    Monitors.registerObject("LoadBalancer_" + name, this);
    // register the rule as it contains metric for available servers count
    Monitors.registerObject("Rule_" + name, this.getRule());
    // 默认关闭
    if (enablePrimingConnections && primeConnections != null) {
        primeConnections.primeConnections(getReachableServers());
    }
}

再看下 DynamicServerListLoadBalancer 的初始化，核心的初始化逻辑在 restOfInit 中，主要就是做了两件事情：

开启动态更新 Server 的特性，比如实例上线、下线、故障等，要能够更新 ILoadBalancer 的 Server 列表。
然后就全量更新一次本地的 Server 列表。

void restOfInit(IClientConfig clientConfig) {
    boolean primeConnection = this.isEnablePrimingConnections();
    // turn this off to avoid duplicated asynchronous priming done in BaseLoadBalancer.setServerList()
    this.setEnablePrimingConnections(false);

    // 开启动态更新 Server 的特性
    enableAndInitLearnNewServersFeature();

    // 更新 Server 列表
    updateListOfServers();

    // 开启请求预热的情况下，对可用的 Server 进行预热
    if (primeConnection && this.getPrimeConnections() != null) {
        this.getPrimeConnections().primeConnections(getReachableServers());
    }
    this.setEnablePrimingConnections(primeConnection);
}

全量更新Server列表

先看下 updateListOfServers() 是如何更新 Server 列表的，进而看下 ILoadBalancer 是如何存储 Server 的。

首先使用 ServerList 获取所有的 Server 列表，在 RibbonClientConfiguration 中配置的是 ConfigurationBasedServerList，但和 eureka 继承后，就不是 ConfigurationBasedServerList 了，这块下一节再来看。
然后使用 ServerListFilter 对 Server 列表过滤，其默认实现类是 ZonePreferenceServerListFilter，它主要是过滤出当前 Zone（defaultZone）下的 Server。
最后就是更新所有 Server 列表，先是设置 Server alive，然后调用父类（BaseLoadBalancer）的 setServersList 来更新Server列表，这说明 Server 是存储在 BaseLoadBalancer 里的。

public void updateListOfServers() {
    List<T> servers = new ArrayList<T>();
    if (serverListImpl != null) {
        // 从 ServerList 获取所有 Server 列表
        servers = serverListImpl.getUpdatedListOfServers();

        if (filter != null) {
            // 用 ServerListFilter 过滤 Server
            servers = filter.getFilteredListOfServers(servers);
        }
    }
    // 更新所有 Server 到本地缓存
    updateAllServerList(servers);
}

protected void updateAllServerList(List<T> ls) {
    if (serverListUpdateInProgress.compareAndSet(false, true)) {
        try {
            for (T s : ls) {
                s.setAlive(true); // 设置 Server alive
            }
            setServersList(ls);
            // 强制初始化 Ping
            super.forceQuickPing();
        } finally {
            serverListUpdateInProgress.set(false);
        }
    }
}

public void setServersList(List lsrv) {
    // BaseLoadBalancer
    super.setServersList(lsrv);

    // 将 Server 更新到 LoadBalancerStats 统计中 ....
}

接着看父类的 setServersList，可以看出，存储所有 Server 的数据结构 allServerList 是一个加了 synchronized 的线程安全的容器，setServersList 就是直接将得到的 Server 列表替换 allServerList。


protected volatile List<Server> allServerList = Collections.synchronizedList(new ArrayList<Server>());

public void setServersList(List lsrv) {
    Lock writeLock = allServerLock.writeLock();
    ArrayList<Server> newServers = new ArrayList<Server>();
    // 加写锁
    writeLock.lock();
    try {
        // for 循环将 lsrv 中的 Server 转移到 allServers
        ArrayList<Server> allServers = new ArrayList<Server>();
        for (Object server : lsrv) {
            if (server instanceof String) {
            	// 一般就是静态配置中配置的 ip:port 的形式
                server = new Server((String) server);
            }
            if (server instanceof Server) {
            	// 从 EurekaClient 同步过来的 Server
                allServers.add((Server) server);
            } else {
                throw new IllegalArgumentException("Type String or Server expected, instead found:" + server.getClass());
            }
        }

        // 如果启用了服务预热，开始 Server 预热...

        // 直接替换
        allServerList = allServers;

        // Ping 判断 Server 存活状态
        if (canSkipPing()) {
            for (Server s : allServerList) {
                s.setAlive(true);
            }
            upServerList = allServerList;
        } else if (listChanged) {
            forceQuickPing();
        }
    } finally {
        // 释放写锁
        writeLock.unlock();
    }
}

前面 chooseRoundRobinAfterFiltering 获取所有 Server 时就是返回的这个 allServerList 列表。

public List<Server> getAllServers() {
    return Collections.unmodifiableList(allServerList);
}

Eureka Ribbon 客户端配置

获取 Server 的组件是 ServerList，RibbonClientConfiguration 中配置的默认实现类是 ConfigurationBasedServerList。ConfigurationBasedServerList 默认是从配置文件中获取，可以像下面这样配置服务实例地址，多个 Server 地址用逗号隔开。

demo-producer:
  ribbon:
    listOfServers: http://10.215.0.92:8010,http://10.215.0.92:8011

但是和 eureka-client 结合后，也就是引入 spring-cloud-starter-netflix-eureka-client 的客户端依赖，它会帮我们引入 spring-cloud-netflix-eureka-client 依赖，这个包中有一个 RibbonEurekaAutoConfiguration 自动化配置类，它通过 @RibbonClients 注解定义了全局的 Ribbon 客户端配置类为 EurekaRibbonClientConfiguration。

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties
@ConditionalOnRibbonAndEurekaEnabled
@AutoConfigureAfter(RibbonAutoConfiguration.class)
@RibbonClients(defaultConfiguration = EurekaRibbonClientConfiguration.class)
public class RibbonEurekaAutoConfiguration {

}

进入 EurekaRibbonClientConfiguration 可以看到：

IPing 的默认实现类为 NIWSDiscoveryPing。
ServerList 的默认实现类为 DomainExtractingServerList，但是 DomainExtractingServerList 在构造时又传入了一个类型为 DiscoveryEnabledNIWSServerList 的 ServerList。看名字大概也可以看出，DiscoveryEnabledNIWSServerList 就是从 EurekaClient 获取 Server 的组件。

@Configuration(proxyBeanMethods = false)
public class EurekaRibbonClientConfiguration {
    @Value("${ribbon.eureka.approximateZoneFromHostname:false}")
    private boolean approximateZoneFromHostname = false;

    @RibbonClientName
    private String serviceId = "client";
    @Autowired
    private PropertiesFactory propertiesFactory;

    @Bean
    @ConditionalOnMissingBean
    public IPing ribbonPing(IClientConfig config) {
        if (this.propertiesFactory.isSet(IPing.class, serviceId)) {
            return this.propertiesFactory.get(IPing.class, config, serviceId);
        }
        NIWSDiscoveryPing ping = new NIWSDiscoveryPing();
        ping.initWithNiwsConfig(config);
        return ping;
    }

    @Bean
    @ConditionalOnMissingBean
    public ServerList<?> ribbonServerList(IClientConfig config, Provider<EurekaClient> eurekaClientProvider) {
        if (this.propertiesFactory.isSet(ServerList.class, serviceId)) {
            return this.propertiesFactory.get(ServerList.class, config, serviceId);
        }
        DiscoveryEnabledNIWSServerList discoveryServerList = new DiscoveryEnabledNIWSServerList(config, eurekaClientProvider);
        DomainExtractingServerList serverList = new DomainExtractingServerList(discoveryServerList, config, this.approximateZoneFromHostname);
        return serverList;
    }
}

从 DiscoveryClient 获取Server列表

DynamicServerListLoadBalancer 中通过 ServerList 的 getUpdatedListOfServers 方法全量获取服务列表，在 eureka-client 环境下，ServerList 默认实现类为 DomainExtractingServerList，那就先看下它的 getUpdatedListOfServers 方法。

可以看出，DomainExtractingServerList 先用 DomainExtractingServerList 获取服务列表，然后根据 Ribbon 客户端配置重新构造 Server 对象返回。获取服务列表的核心在 DiscoveryEnabledNIWSServerList 中。

@Override
public List<DiscoveryEnabledServer> getUpdatedListOfServers() {
    // list => DiscoveryEnabledNIWSServerList
    List<DiscoveryEnabledServer> servers = setZones(this.list.getUpdatedListOfServers());
    return servers;
}

private List<DiscoveryEnabledServer> setZones(List<DiscoveryEnabledServer> servers) {
    List<DiscoveryEnabledServer> result = new ArrayList<>();
    boolean isSecure = this.ribbon.isSecure(true);
    boolean shouldUseIpAddr = this.ribbon.isUseIPAddrForServer();
    // 根据客户端配置重新构造 DomainExtractingServer 返回
    for (DiscoveryEnabledServer server : servers) {
        result.add(new DomainExtractingServer(server, isSecure, shouldUseIpAddr, this.approximateZoneFromHostname));
    }
    return result;
}

先看下 DiscoveryEnabledNIWSServerList 的构造初始化：

主要是传入了 Provider<EurekaClient> 用来获取 EurekaClient。
另外还设置了客户端名称 clientName ，以及 vipAddresses 也是客户端名称，这个后面会用得上。

public DiscoveryEnabledNIWSServerList(IClientConfig clientConfig, Provider<EurekaClient> eurekaClientProvider) {
    this.eurekaClientProvider = eurekaClientProvider;
    initWithNiwsConfig(clientConfig);
}

@Override
public void initWithNiwsConfig(IClientConfig clientConfig) {
    // 客户端名称，就是服务名称
    clientName = clientConfig.getClientName();
    // vipAddresses 得到的也是客户端名称
    vipAddresses = clientConfig.resolveDeploymentContextbasedVipAddresses();

    // 其它的一些配置....
}

接着看获取实例的 getUpdatedListOfServers，可以看到它的核心逻辑就是根据服务名从 EurekaClient 获取 InstanceInfo 实例列表，然后封装 Server 信息返回。

public List<DiscoveryEnabledServer> getUpdatedListOfServers(){
    return obtainServersViaDiscovery();
}

private List<DiscoveryEnabledServer> obtainServersViaDiscovery() {
    List<DiscoveryEnabledServer> serverList = new ArrayList<DiscoveryEnabledServer>();
    // 得到 EurekaClient，实际类型是 CloudEurekaClient，其父类是 DiscoveryClient
    EurekaClient eurekaClient = eurekaClientProvider.get();
    if (vipAddresses!=null){
        // 分割 vipAddresses，默认就是服务名称
        for (String vipAddress : vipAddresses.split(",")) {
            // 根据服务名称从 EurekaClient 获取实例信息
            List<InstanceInfo> listOfInstanceInfo = eurekaClient.getInstancesByVipAddress(vipAddress, isSecure, targetRegion);
            for (InstanceInfo ii : listOfInstanceInfo) {
                if (ii.getStatus().equals(InstanceStatus.UP)) {
                    // 根据实例信息 InstanceInfo 创建 Server
                    DiscoveryEnabledServer des = createServer(ii, isSecure, shouldUseIpAddr);
                    serverList.add(des);
                }
            }
        }
    }
    return serverList;
}

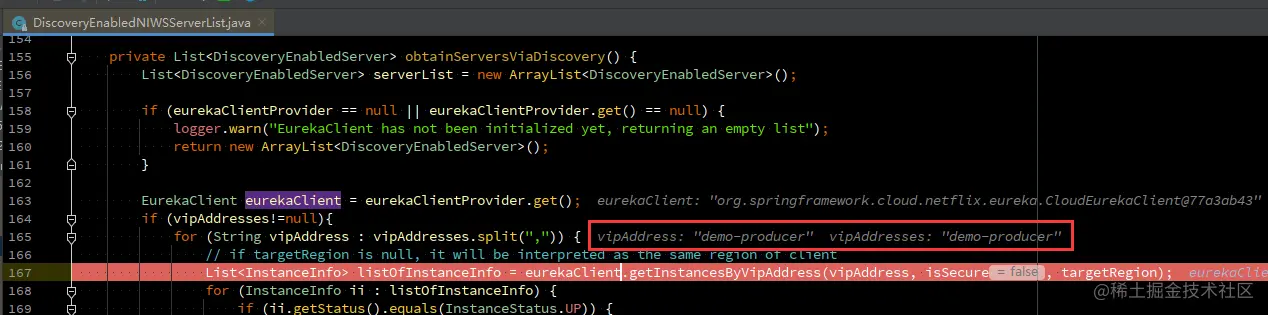

注意这里的 vipAddress 其实就是服务名：

最后看 EurekaClient 的 getInstancesByVipAddress，到这里就很清楚了，其实就是从 DiscoveryClient 的本地应用 Applications 中根据服务名取出所有的实例列表。

这里就和 Eureka 源码那块衔接上了，eureka-client 全量抓取注册表以及每隔30秒增量抓取注册表，都是合并到本地的 Applications 中。Ribbon 与 Eureka 结合后，Ribbon 获取 Server 就从 DiscoveryClient 的 Applications 中获取 Server 列表了。

public List<InstanceInfo> getInstancesByVipAddress(String vipAddress, boolean secure, String region) {
    // ...
    Applications applications;
    if (instanceRegionChecker.isLocalRegion(region)) {
        // 取本地应用 Applications
        applications = this.localRegionApps.get();
    } else {
        applications = remoteRegionVsApps.get(region);
        if (null == applications) {
            return Collections.emptyList();
        }
    }

    if (!secure) {
        // 返回服务名对应的实例
        return applications.getInstancesByVirtualHostName(vipAddress);
    } else {
        return applications.getInstancesBySecureVirtualHostName(vipAddress);
    }
}

定时更新Server列表

DynamicServerListLoadBalancer 初始化时，有个方法还没说，就是 enableAndInitLearnNewServersFeature()。这个方法只是调用 ServerListUpdater 启动了一个 UpdateAction，这个 UpdateAction 又只是调用了一下 updateListOfServers 方法，就是前面讲解过的全量更新 Server 的逻辑。

public void enableAndInitLearnNewServersFeature() {
    serverListUpdater.start(updateAction);
}

protected final ServerListUpdater.UpdateAction updateAction = new ServerListUpdater.UpdateAction() {
    @Override
    public void doUpdate() {
        // 调用 updateListOfServers
        updateListOfServers();
    }
};

ServerListUpdater 的默认实现类是 PollingServerListUpdater，看下它的 start 方法：

其实就是以固定的频率，每隔30秒调用一下 updateListOfServers 方法，将 DiscoveryClient 中 Applications 中缓存的实例同步到 ILoadBalancer 中的 allServerList 列表中。

public synchronized void start(final UpdateAction updateAction) {
    if (isActive.compareAndSet(false, true)) {
        final Runnable wrapperRunnable = new Runnable() {
            @Override
            public void run() {
                // 执行一次 updateListOfServers
                updateAction.doUpdate();
                // 设置最后更新时间
                lastUpdated = System.currentTimeMillis();
            }
        };

        // 固定频率调度
        scheduledFuture = getRefreshExecutor().scheduleWithFixedDelay(
                wrapperRunnable,
                initialDelayMs, // 默认 1000
                refreshIntervalMs, // 默认 30 * 1000
                TimeUnit.MILLISECONDS
        );
    } else {
        logger.info("Already active, no-op");
    }
}

到这里我们就要注意下了，结合 eureka 抓取注册表的流程我们来分析下 Ribbon 客户端最多需要多久才能感应到一个新实例的注册：

首先 DiscoveryClient 每隔 30秒 向注册中心抓取一次增量注册表，抓取增量注册表会先从只读缓存读取
然后 eureka server 端注册表的设计是三层缓存结构，每隔 30秒 从读写缓存 readWriteMap 同步到只读缓存 readOnlyMap
注册中心的实例同步到客户端本地后，Ribbon 又会间隔30秒从 DiscoveryClient 同步到 BaseLoadBalancer

总结一下，也就是说 Ribbon 负载均衡可能最多需要90秒才能感应到注册中心注册的新实例。

判断Server是否存活

在创建 ILoadBalancer 时，IPing 还没有看过是如何工作的。在初始化的时候，可以看到，主要就是设置了当前的 ping，然后重新设置了一个调度任务，默认每隔30秒调度一次 PingTask 任务。

public void setPing(IPing ping) {
    if (ping != null) {
        if (!ping.equals(this.ping)) {
            this.ping = ping;
            // 设置 Ping 任务
            setupPingTask();
        }
    } else {
        this.ping = null;
        // cancel the timer task
        lbTimer.cancel();
    }
}

void setupPingTask() {
    // ...
    // 创建一个定时调度器
    lbTimer = new ShutdownEnabledTimer("NFLoadBalancer-PingTimer-" + name, true);
    // pingIntervalTime 默认为 30 秒，每隔30秒调度一次 PingTask
    lbTimer.schedule(new PingTask(), 0, pingIntervalSeconds * 1000);
    // 立即发起以 Ping
    forceQuickPing();
}

ShutdownEnabledTimer 可以简单了解下，它是继承自 Timer 的，它在创建的时候向 Runtime 注册了一个回调，在 jvm 关闭的时候来取消 Timer 的执行，进而释放资源。

public class ShutdownEnabledTimer extends Timer {
    private Thread cancelThread;
    private String name;

    public ShutdownEnabledTimer(String name, boolean daemon) {
        super(name, daemon);
        this.name = name;
        // 取消定时器的线程
        this.cancelThread = new Thread(new Runnable() {
            public void run() {
                ShutdownEnabledTimer.super.cancel();
            }
        });

        // 向 Runtime 注册一个钩子，在 jvm 关闭时，调用 cancelThread 取消定时任务
        Runtime.getRuntime().addShutdownHook(this.cancelThread);
    }

    @Override
    public void cancel() {
        super.cancel();
        try {
            // 移除回调
            Runtime.getRuntime().removeShutdownHook(this.cancelThread);
        } catch (IllegalStateException ise) {
            LOGGER.info("Exception caught (might be ok if at shutdown)", ise);
        }
    }
}

再来看下 PingTask，PingTask 核心逻辑就是遍历 allServers 列表，使用 IPingStrategy 和 IPing 来判断 Server 是否存活，并更新 Server 的状态，以及将所有存活的 Server 更新到 upServerList 中，upServerList 缓存了所有存活的 Server。

class PingTask extends TimerTask {
    public void run() {
        try {
            // pingStrategy => SerialPingStrategy
            new Pinger(pingStrategy).runPinger();
        } catch (Exception e) {
            logger.error("LoadBalancer [{}]: Error pinging", name, e);
        }
    }
}

class Pinger {
    private final IPingStrategy pingerStrategy;

    public Pinger(IPingStrategy pingerStrategy) {
        this.pingerStrategy = pingerStrategy;
    }

    public void runPinger() throws Exception {
        if (!pingInProgress.compareAndSet(false, true)) {
            return; // Ping in progress - nothing to do
        }

        Server[] allServers = null;
        boolean[] results = null;

        Lock allLock = null;
        Lock upLock = null;

        try {
            allLock = allServerLock.readLock();
            allLock.lock();
            // 加读锁，取出 allServerList 中的 Server
            allServers = allServerList.toArray(new Server[allServerList.size()]);
            allLock.unlock();

            int numCandidates = allServers.length;
            // 使用 IPingStrategy 和 IPing 对所有 Server 发起 ping 请求
            results = pingerStrategy.pingServers(ping, allServers);

            final List<Server> newUpList = new ArrayList<Server>();
            final List<Server> changedServers = new ArrayList<Server>();

            for (int i = 0; i < numCandidates; i++) {
                boolean isAlive = results[i];
                Server svr = allServers[i];
                boolean oldIsAlive = svr.isAlive();
                // 设置 alive 是否存活
                svr.setAlive(isAlive);

                // 实例变更
                if (oldIsAlive != isAlive) {
                    changedServers.add(svr);
                }

                // 添加存活的 Server
                if (isAlive) {
                    newUpList.add(svr);
                }
            }
            upLock = upServerLock.writeLock();
            upLock.lock();
            // 更新 upServerList，upServerList 只保存了存活的 Server
            upServerList = newUpList;
            upLock.unlock();
            // 通知变更
            notifyServerStatusChangeListener(changedServers);
        } finally {
            pingInProgress.set(false);
        }
    }
}

IPingStrategy 的默认实现类是 SerialPingStrategy，进入可以发现它只是遍历所有 Server，然后用 IPing 判断 Server 是否存活。

private static class SerialPingStrategy implements IPingStrategy {
    @Override
    public boolean[] pingServers(IPing ping, Server[] servers) {
        int numCandidates = servers.length;
        boolean[] results = new boolean[numCandidates];

        for (int i = 0; i < numCandidates; i++) {
            results[i] = false;
            try {
                if (ping != null) {
                    // 使用 IPing 判断 Server 是否存活
                    results[i] = ping.isAlive(servers[i]);
                }
            } catch (Exception e) {
                logger.error("Exception while pinging Server: '{}'", servers[i], e);
            }
        }
        return results;
    }
}

在集成 eureka-client 后，IPing 默认实现类是 NIWSDiscoveryPing，看它的 isAlive 方法，其实就是判断对应 Server 的实例 InstanceInfo 的状态是否是 UP 状态，UP状态就表示 Server 存活。

public boolean isAlive(Server server) {
    boolean isAlive = true;
    if (server!=null && server instanceof DiscoveryEnabledServer){
        DiscoveryEnabledServer dServer = (DiscoveryEnabledServer)server;
        InstanceInfo instanceInfo = dServer.getInstanceInfo();
        if (instanceInfo!=null){
            InstanceStatus status = instanceInfo.getStatus();
            if (status!=null){
                // 判断Server对应的实例状态是否是 UP
                isAlive = status.equals(InstanceStatus.UP);
            }
        }
    }
    return isAlive;
}

一张图总结 Ribbon 核心原理

1、Ribbon 核心工作原理总结

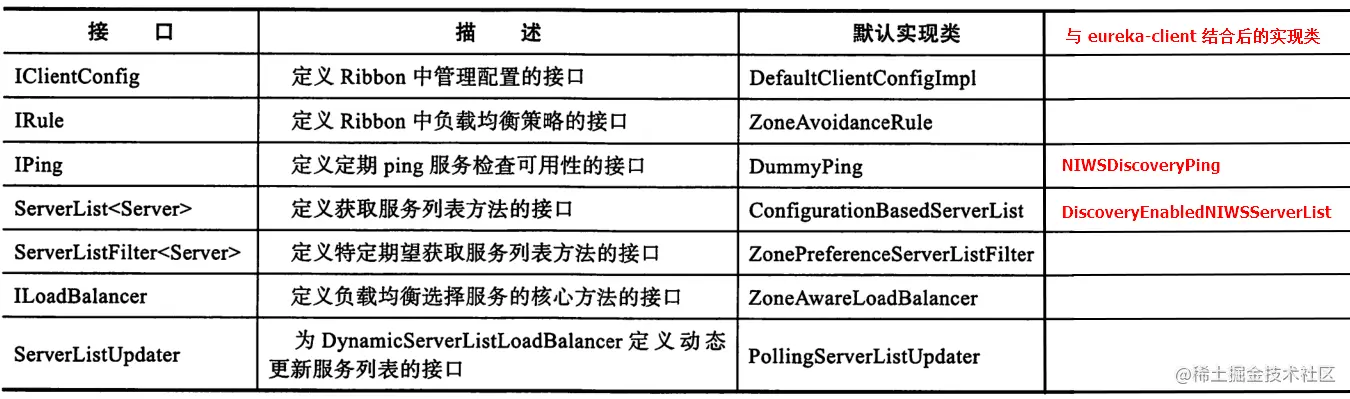

首先，Ribbon 的7个核心接口共同定义了 Ribbon 的行为特性，它们就是 Ribbon 的核心骨架。

使用 Ribbon 来对客户端做负载均衡，基本的用法就是用 @LoadBalanced 注解标注一个 RestTemplate 的 bean 对象，之后在 LoadBalancerAutoConfiguration 配置类中会对带有 @LoadBalanced 注解的 RestTemplate 添加 LoadBalancerInterceptor 拦截器。
LoadBalancerInterceptor 会拦截 RestTemplate 的 HTTP 请求，将请求绑定进 Ribbon 负载均衡的生命周期，然后使用 LoadBalancerClient 的 execute 方法来处理请求。
LoadBalancerClient 首先会得到一个 ILoadBalancer，再使用它去得到一个 Server，这个 Server 就是具体某一个实例的信息封装。得到 Server 之后，就用 Server 的 IP 和端口重构原始 URI。
ILoadBalancer 最终在选择实例的时候，会通过 IRule 均衡策略来选择一个 Server。
ILoadBalancer 的父类 BaseLoadBalancer 中有一个 allServerList 列表缓存了所有 Server，Ribbon 中 Server 的来源就是 allServerList。
在加载Ribbon客户端上下文时，ILoadBalancer 会用 ServerList 从 DiscoveryClient 的 Applications 中获取客户端对应的实例列表，然后使用 ServerListFilter 过滤，最后更新到 allServerList 中。
ILoadBalancer 还会开启一个后台任务 ServerListUpdater ，每隔30秒运行一次，用 ServerList 将 DiscoveryClient 的 Applications 中的实例列表同步到 allServerList 中。
ILoadBalancer 还会开启一个后台任务 PingTask，每隔30秒运行一次，用 IPing 判断 Server 的存活状态，EurekaClient 环境下，就是判断 InstanceInfo 的状态是否为 UP。

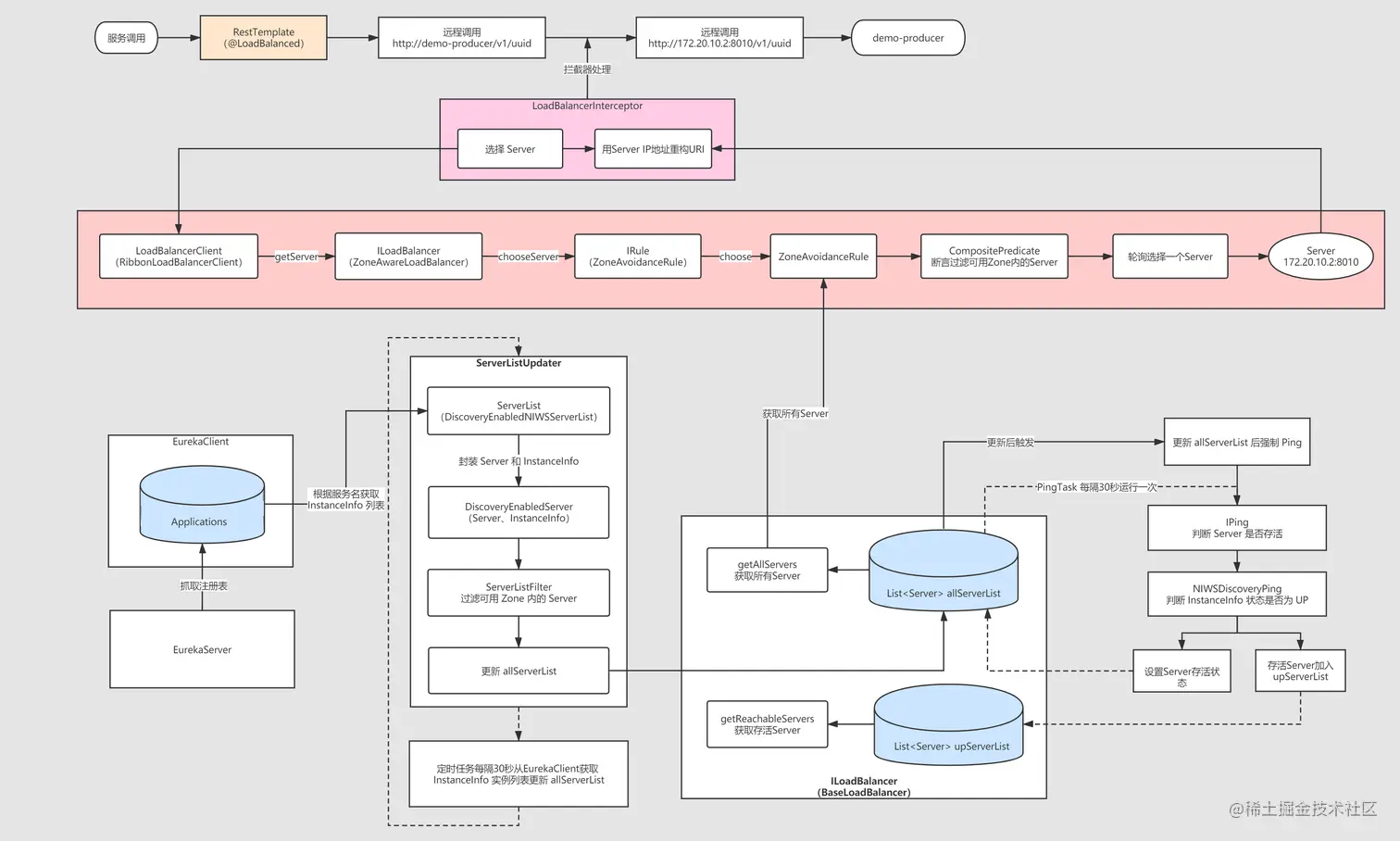

2、下面用一张图来总结下 Ribbon 这块获取Server的核心流程以及对应的核心接口间的关系。

SpringCloud 源码系列（8）— 负载均衡Ribbon 之 核心原理
