一、Spring Cloud Alibaba 核心组件
Part 1 - Nacos:服务注册 + 配置 中心
Nacos -- Dynamic Naming and Configuration Service 服务发现、配置管理和服务管理平台
结合第一代SpringCloud可知
=> Nacos = Eureka + Config + Bus
下载安装包(以下例子使用v1.4.1)
「单例服务部署」
启动:
- mac/linux
sh startup.sh -m standalone
- windows:
cmd startup.cmd

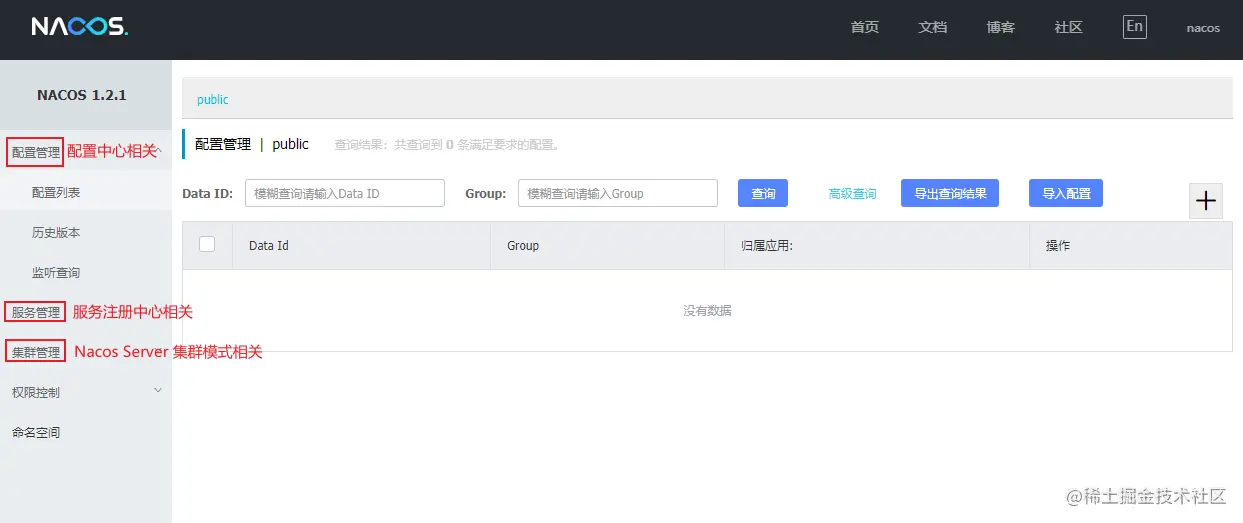

访问 Nacos 管理界面 (默认端口 8848,账号和密码 nacos/nacos,配置信息在 ./conf/application.properties中)
----------Nacos 服务注册中心观察各个微服务--------
- 父pom引入 SCA 依赖
<dependencyManagement>
<dependencies>
<!--spring cloud依赖管理,引入了Spring Cloud的版本-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-dependencies</artifactId>
<version>Greenwich.RELEASE</version>
<type>pom</type>
<scope>import</scope>
</dependency>
<!--SCA -->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-alibaba-dependencies</artifactId>
<version>2.1.0.RELEASE</version>
<type>pom</type>
<scope>import</scope>
</dependency>
</dependencies>
</dependencyManagement>
- 服务提供者微服务中,引入Nacos客户端依赖
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>
- 服务提供者微服务中,添加Nacos配置信息
server:
port: 8082
spring:
application:
name: lagou-service-resume
datasource:
driver-class-name: com.mysql.jdbc.Driver
url: jdbc:mysql://localhost:3306/lagou?useUnicode=true&characterEncoding=utf8
username: root
password: 123456
jpa:
database: MySQL
show-sql: true
hibernate:
naming:
physical-strategy: org.hibernate.boot.model.naming.PhysicalNamingStrategyStandardImpl #避免将驼峰命名转换为下划线命名
# nacos配置
cloud:
nacos:
discovery:
# 集群中各节点信息都配置在这里(域名-VIP-绑定映射到各个实例的地址信息)
server-addr: 127.0.0.1:8848
management:
endpoints:
web:
exposure:
include: "*"
- 启动该微服务,观察控制台
【保护阈值】
当 (健康实例数/总实例数) < 保护阈值 时,Nacos会将所有实例全部提供给消费者,这意味着消费者有可能访问到不健康的实例从而 请求失败,但这总比产生雪崩好;牺牲请求,保证整个系统的可用。
----------消费者从Nacos 服务注册中心获取服务--------
- 基础配置同消费者一致
(略)
- 启动微服务,观察控制台
「负载均衡」
Nacos客户端引入的时候,会关联引入Ribbon的依赖包,我们使用 OpenFiegn 的时候也会引入Ribbon的依赖,Ribbon包括Hystrix都按原来方式进行配置即可
Nacos负载均衡策略是 轮询,通过 「权重设置」或「上、下线」可以进一步控制负载情况。
「Nacos 数据模型(领域模型)」
Namespace命名空间、Group分组、集群这些都是为了进行归类管理,把服务和配置文件进行归类,归类之后就可以实现⼀定的效果,比如隔离
- Namespace:命名空间,对不同的环境进行隔离
开发dev、测试test、生产prod - Group:分组,将若干个服务或者若干个配置集归为⼀组,通常习惯⼀个系统归为⼀个组
- Service:某⼀个服务,比如简历微服务
- DataId:配置集或者可以认为是⼀个配置文件
Namespace + Group + Service 是为了
锁定服务
(如同Maven中的GAV坐标锁定jar)
Namespace + Group + DataId 是为了
锁定文件
(如同Maven中的GAV坐标锁定配置文件)
-----服务的分级模型------
「Nacos 数据持久化」
通过nacos提供的建表语句建表后,在 ${nacoshome}/conf/application.properties中增加Mysql数据源配置
#*************** Config Module Related Configurations ***************#
### If user MySQL as datasource:
spring.datasource.platform=mysql
### Count of DB:
db.num=1
### Connect URL of DB:
db.url.0=jdbc:mysql://127.0.0.1:3306/nacos?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC
db.user=root
db.password=root
「集群部署」
- 创建三个nacos节点,并在他们的application.properties中修改端口如下:
- 为它们的绑定实例节点ip
### Specify local server's IP:
nacos.inetutils.ip-address=127.0.0.1
- 复制⼀份conf/cluster.conf.example⽂件,命名为cluster.conf 在配置文件中设置集群中每⼀个节点的信息
# 集群节点配置
127.0.0.1:8848
127.0.0.1:8849
127.0.0.1:8850
- 将它们的实例启动
mac/linux: sh startup.sh -m cluster
windows: cmd startup.cmd -m cluster
一定注意!Nacos集群模式默认需要将数据持久化,而大部分版本都不支持Mysql8.0+,所以保证自己的环境是Mysql5.0+
「创建配置集」
从前:Spring Cluod Config + Bus
- Github 上添加配置文件
- 创建Config Server 配置中心 —> 从Github上去下载配置信息
- 具体的微服务(最终使用配置信息的)中配置Config Client—> ConfigServer获取配置信息
现在:Nacos
- 无需Github(直接配置在Nacos server)
- 无需Bus(依然可以动态刷新)
------去 Nacos server
中添加配置信息------
- 创建三个命名空间
- 添加配置集
------改造具体的微服务,使其成为Nacos Config Client
,能够从Nacos Server中获取到配置信息------
- 添加依赖
<!--nacos service config client 依赖-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
</dependency>
- 增加 nacos config 配置
Spring:
application:
name: lagou-service-resume
# nacos配置
cloud:
nacos:
# nacos config 配置
config:
server-addr: 127.0.0.1:8848,127.0.0.1:8849,127.0.0.1:8850
# 锁定server端的配置文件(读取它的配置项)
namespace: 3bbd38d7-b0d7-45c4-89e9-33deec895a76 # 命名空间id
group: DEFAULT_GROUP # 默认分组就是 DEFAULT_GROUP,如果使用默认分组可以不配置
file-extension: yaml #默认 properties
# 根据规则拼接出来的 dataId效果:lagou-service-resume.yaml
# 规则⽣成的 dataId > 扩展的 dataId(对于扩展的dataId,[n] n越大优先级越高)
ext-config[0]:
data-id: abc.yaml
group: DEFAULT_GROUP
refresh: true #开启扩展 dataId的动态刷新
ext-config[1]:
data-id: def.yaml
group: DEFAULT_GROUP
refresh: true #开启扩展 dataId的动态刷新
dataId 的完整格式:
${prefix}-${spring.profile.active}.${file-extension}
- prefix 默认为 spring.application.name 的值,也可以通过配置项 spring.cloud.nacos.config.prefix 来配置。
- spring.profile.active 即为当前环境对应的 profile。 注意:当 spring.profile.active 为空时,对应的连接符 - 也将不存在,dataId 的拼接格式变成
${prefix}.${file-extension}
- file-exetension 为配置内容的数据格式,可以通过配置项 spring.cloud.nacos.config.file-extension 来配置。目前只支持 properties 和 yaml 类型
Part 2 - Sentinel:分布式系统的流量防卫兵
以前:Hystrix(服务雪崩、服务降级、服务熔断、服务限流)
现在:Sentinel 是⼀个面向云原生微服务的流量控制、熔断降级组件
「Sentinel 概述」
两个部分:
- 核心库:(Java 客户端)不依赖任何框架/库,能够运行于所有 Java 运行时环境,同时对 Dubbo / Spring Cloud 等框架也有较好的支持。
- 控制台:(Dashboard)基于 Spring Boot 开发,打包后可以直接运行,不需要额外的 Tomcat 等应用容器。
特征:
- 丰富的应用场景:Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景,例如秒杀(即突发流量控制在系统容量可以承受的范围)、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
- 完备的实时监控:Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据,甚至 500 台以下规模的集群的汇总运行情况。
- 广泛的开源生态:Sentinel 提供开箱即用的与其它开源框架/库的整合模块,例如与 Spring Cloud、Dubbo的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。
- 完善的 SPI 扩展点:Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。
主要特性:
开源生态:
关键概念:
- 资源:它可以是 Java 应用程序中的任何内容
例如,由应用程序提供的服务,或由应用程序调用的其它应用提供的服务,甚至可以是⼀段代码。我们请求的API接口就是资源。 - 规则:围绕资源的实时状态设定的规则
可以包括 流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整
「Sentinel 部署」
启动: java -jar sentinel-dashboard-x.x.x.jar
(默认用户名/密码 -- sentinel/sentinel)
- pom 坐标引入
<!--sentinel 核⼼环境 依赖-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>
- yml 配置
spring:
application:
name: lagou-service-autodeliver
cloud:
sentinel:
transport:
dashboard: 127.0.0.1:8080 # sentinel dashboard/console 地址
port: 8719 # sentinel会在该端口启动http server,那么这样的话,控制台定义的一些限流等规则才能发送传递过来,
# 如果8719端口被占用,那么会依次+1
「Sentinel 流量规则模块」
每个系统的并发能力都是有限的,当 请求过多时,就应该进行流量控制(直接拒绝其他请求)
- 资源名:默认请求路径
- 针对来源:Sentinel可以针对调用者进行限流,填写微服务名称,默认default
- 阈值类型/单机阈值:
- QPS: 每秒钟请求数量;
- 线程数: 当前系统调用的线程数;
- 是否集群:是否针对集群进行限流
- 流控模式:
- 直接:资源调用达到限流条件时,直接限流
- 关联:关联的资源调用达到阈值时候限流自己
- 链路:只记录指定链路上的流量
- 流控效果:
- 快速失败:直接失败,抛出异常
- Warm Up:根据冷加载因⼦(默认3)的值,从阈值/冷加载因⼦,经过预热时长,才达到设置的QPS阈值
- 排队等待:匀速排队,让请求匀速通过,阈值类型必须设置为QPS,否则无效
流控效果のWarm Up:
当系统长期处于空闲的情况下,当流量突然增加时,直接把系统拉升到⾼水位可能瞬间把系统压垮,比如电商网站的秒杀模块
。
Warm Up 模式默认会从设置的 QPS 阈值的 1/3 开始慢慢往上增加至 QPS 设置值
流控效果の排队等待:
该模式下,请求必须 匀速 通过。通常用于消息队列削峰填谷
等场景.
很多流量过来了,并不是直接拒绝请求,而是请求进行排队,⼀个⼀个匀速通过(处理),请求能等就等着被处理,不能等(等待时间>超时时间)就会被拒绝
「Sentinel 降级规则模块」
流量控制的对象 ==> 外部大流量
熔断降级的对象 ==> 内部异常问题
Sentinel 降级会在调用链路中某个资源出现不稳定状态时(例如调用超时或异常比例升高),对这个资源的调用进行限制,让请求快速失败,避免影响到其它的资源而导致级联错误。
当资源被降级后,在接下来的降级时间窗口之内,对该资源的调用都自动熔断
具体策略:
Sentinel 和 Hystrix 不一样,不会放过个别请求尝试自我修复;
而是 明确规定 ==> 熔断触发后,事件窗口内拒绝所有请求,时间窗口后接收所有请求。
重点概念:
- RT(平均响应时间 )
当 1s 内持续进入 >= 5 个请求,平均响应时间超过阈值(以 ms 为单位),那么在接下的时间窗口(以 s 为单位)之内,对这个方法的调用都会自动地熔断(抛出 DegradeException)。
注意 Sentinel 默认统计的 RT 上限是 4900 ms,超出此阈值的都会算作 4900 ms,若需要变更此上限可以通过启动配置项-Dcsp.sentinel.statistic.max.rt=xxx
来配置。- 异常比例:
当资源近 1 分钟的异常数目超过阈值之后会进行熔断。
注意由于统计时间窗口是分钟级别的,若 timeWindow 小于 60s,则结束熔断状态后仍可能再进入熔断状态。
