Echarts数据可视化开发中的一些技巧和常见问题汇总

·  阅读 3081

在做数据可视化开发过程中,一般使用较多的就是 Echarts 图表库了, 完全免费,代码开源,且上手快,文档和示例都比较全面,接下来就分享一些 Echarts 图表库的一些使用技巧和对常见问题进行汇总。 打开示例页面,将代码复制到左侧的编辑框中可以预览效果。

1、Y坐标文字过长被遮挡

解决办法:设置 grid 配置项的 left 为任意数值后,图表会计算y轴宽度并自适应

复制代码

grid: { left: 0, // 与容器左侧的距离 right: 0, // 与容器右侧的距离 bottom: "3%", top: "0", containLabel: true // grid 区域是否包含坐标轴的刻度标签 }

复制代码

2、X轴标签过长,展示不全

解决办法:旋转角度,倾斜展示或者省略号表示

xAxis: {
  axisLabel: {
    color: "#5e6877", // x轴字体颜色
    interval: 0, // 0 强制显示所有标签,默认auto
    rotate: 20 // 刻度标签旋转的角度
  }
}

// 省略号表示
xAxis: {
  axisLabel: {
	    formatter: function (value) {
	        if (value.length > 6) {
	            return value.substring(0, 6) + "...";
	        } else {
	            return value;
	        }
	    }
	}
}
复制代码

3、legend图例内容过长,与图表发生重叠

解决办法:格式化换行

legend: {
  type: 'scroll', // 可滚动翻页的图例,当图例数量较多时可以使用
  orient: 'vertical',
  textStyle: {
      lineHeight: 20
  },
  formatter: function(sStr) { // 需要配合textStyle.lineHeight设置行高,不然换行后行间距太小
      var str = "";
      var l = 0;
      var schar;
      for (var i = 0; schar = sStr.charAt(i); i++) {
          str += schar;
          // /[^\x00-\xff]/ 匹配双字节字符,如中文、全角符号,其它单字节字符如字母、数字、半角符号
          l += schar.match(/[^\x00-\xff]/) ? 2 : 1;
          if (l > 10) {
              // 只有原字符串内容长度大于需要换行的长度临界点,才需要换行
              str += (sStr.length > str.length) ? '\n' : '';
              l = 0;
          }
      }
      return str;
  }
}
复制代码

4、tooltip显示内容较多时,超出屏幕,显示不全

解决办法:添加 confine 属性

tooltip: {
    confine: true // 是否将 tooltip 框限制在图表区域内
}
复制代码

5、折线图整体数据值偏大,显示范围幅度不明显

解决办法:添加 scale 属性,设置 Y轴 不是从 0 开始

yAxis: {
    type: 'value',
    scale: true // 按比例显示
}
复制代码

6、移动端柱形图内容较多,配置屏幕旋转

解决办法:在容器标签上添加一个旋转的 class 样式(版本(4.8.0),显示没有问题)

.horizontalScreen {
    transform: rotate(90deg);
    transform-origin: bottom left;
    position: absolute;
    top: -100vw;
    height: 100vw;
    width: 100vh;
    background-color:#FFF;
    z-index: 100;
}
复制代码

7、柱形图默认宽度自适应,导致多条数据与单条数据宽度显示不一致

解决办法:增加 barMaxWidth 属性,设置一个最大宽度值

series: [
  {
  	type: 'bar',
	barMaxWidth: 30 // 可以是绝对值例如 40 或者百分数例如 '60%',百分数基于自动计算出的每一类目的宽度。
  }
]
复制代码

8、图表响应式缩放

解决办法:监听浏览器窗口的 resize 方法,可以添加多个图表

window.addEventListener('resize', () => {
    myChart.resize();
    // myChart2.resize();
    // myChart3.resize();
})
复制代码

9、图表内容过多,一屏或者容器显示不下

解决办法:可以增加滑块缩放滚动,加上 dataZoom 配置

dataZoom: [
  {
    show: true,
    startValue:  startOffset, // 数据窗口范围的起始数值
    endValue: endOffset // 数据窗口范围的结束数值
  },
  {
    type: 'inside'
  }
]
复制代码

10、legend设置单选

解决办法:增加 selectedMode 属性,设置为 single

legend: {
    data:[],
    selectedMode: 'single',
}
复制代码

11、实现折线图局部虚线

解决办法:series 中两组数据 name 相同,data 数据部分,实现或者虚线无值的部分用空来占位。

option = {
  xAxis: {
    type: 'category',
    data: ['1日', '2日', '3日', '4日', '5日', '6日', '7日', '8日', '9日', '10日']
  },
  yAxis: {
    type: 'value'
  },
  series: [{
    name: '产量',
    data: [820, 932, '', '', 930, 1200, 1000, 1110, '', ''],
    type: 'line',
    itemStyle: {
      normal: {
        lineStyle: {
          width: 2
        }
      }
    }
  },
  {
    name: '产量',
    data: ['', 932, 800, 900, 930, '', '', 1110, 1200, 900],
    type: 'line',
    itemStyle: {
      normal: {
        lineStyle: {
          width: 2,
          type: 'dashed'
        }
      }
    }
  }
  ]
};
复制代码

在这里插入图片描述

12、柱状图实现重合并且以虚线展示

解决办法:barGap 表示不同系列的柱间距离,默认为30%,通过设置 barGap-100% 可以让柱形图实现重合。

option = {
  xAxis: {
    data: ['a', 'b', 'c', 'd'],
    axisTick: { show: false }
  },
  yAxis: {
    splitLine: { show: false }
  },
  animationDurationUpdate: 1200,
  series: [{
    type: 'bar',
    itemStyle: {
      normal: {
        color: 'transparent',
        barBorderColor: 'tomato',
        barBorderWidth: 2,
        barBorderRadius: 0,
        borderType: "dotted"
      }
    },
    silent: true,
    barWidth: 40,
    barGap: '-100%', // 柱子重叠
    data: [60, 60, 60, 60]
  }, {
    type: 'bar',
    barWidth: 40,
    z: 10,
    data: [45, 60, 13, 25]
  }]
};
复制代码

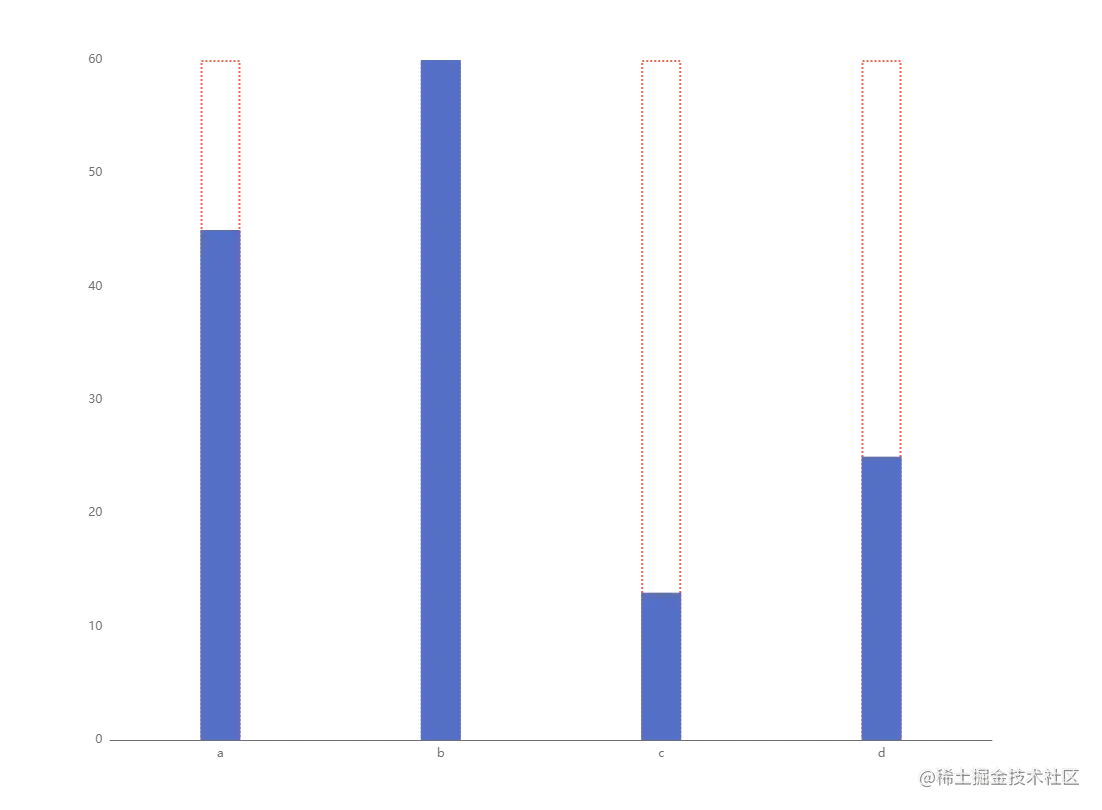

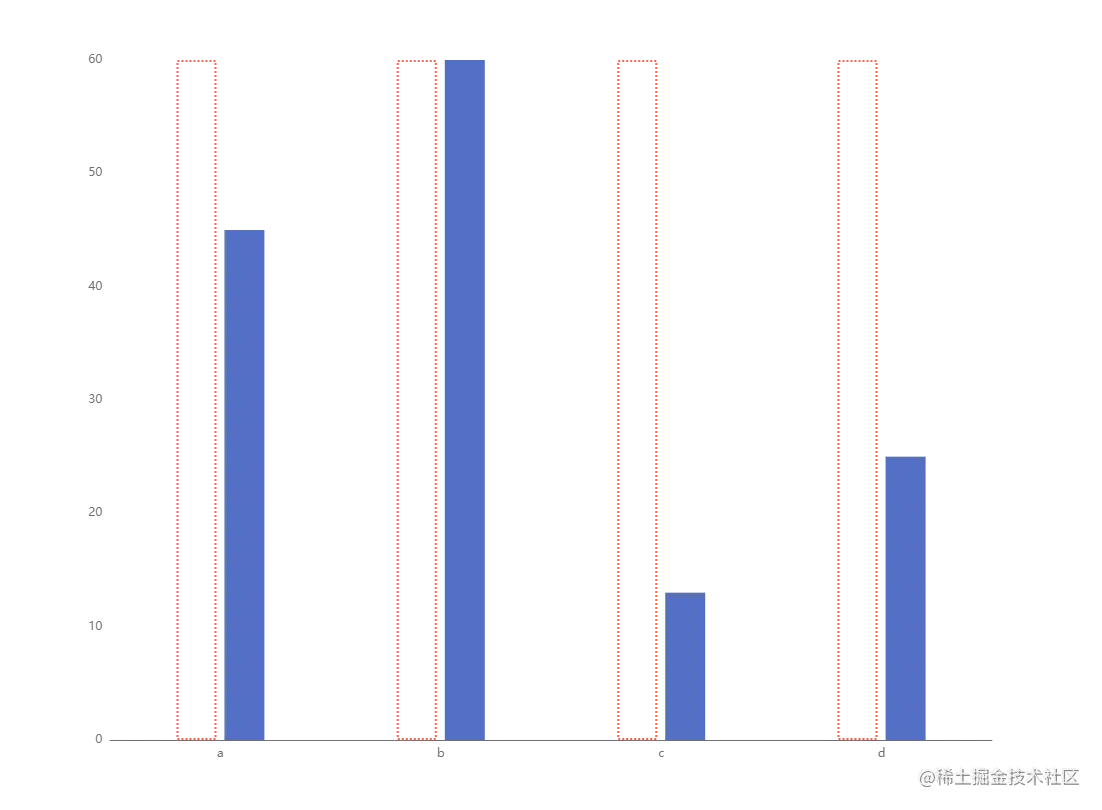

不设置 barGap 时是这样的: 在这里插入图片描述 设置 barGap-100% 后: 在这里插入图片描述

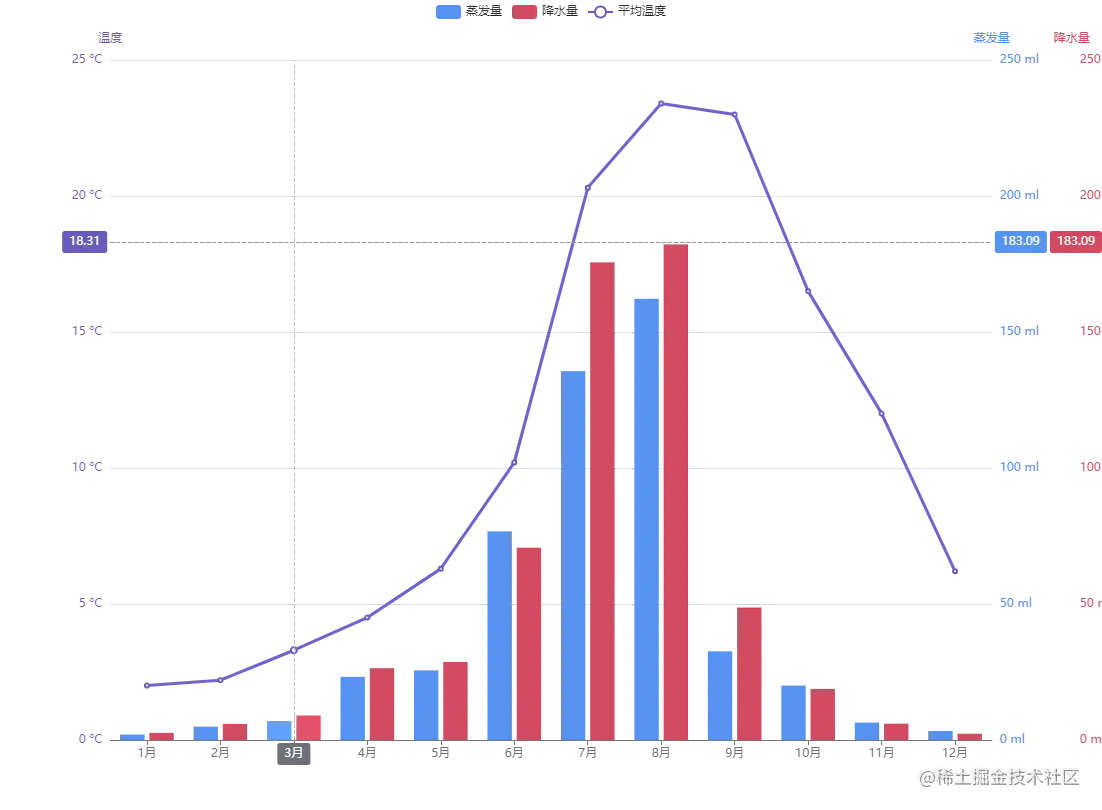

13、实现多Y轴展示

解决办法:给 yAxis 对象设置多组数组,分别代表不同 Y轴;在 series 中配置时,每项需配置 yAxisIndex,不设置改参数,默认为0。

// 通过多Y轴,来实现多个维度对比来看数据的变化
var colors = ['#5793f3', '#d14a61', '#675bba'];
option = {
  color: colors,
  tooltip: {
    trigger: 'axis',
    axisPointer: {
      type: 'cross'
    }
  },
  legend: {
    data: ['蒸发量', '降水量', '平均温度']
  },
  xAxis: [
    {
      type: 'category',
      axisTick: {
        alignWithLabel: true
      },
      data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月']
    }
  ],
  yAxis: [
    {
      type: 'value',
      name: '蒸发量',
      min: 0,
      max: 250,
      position: 'right',
      axisLine: {
        lineStyle: {
          color: colors[0]
        }
      },
      axisLabel: {
        formatter: '{value} ml'
      }
    },
    {
      type: 'value',
      name: '降水量',
      min: 0,
      max: 250,
      position: 'right',
      offset: 80,
      axisLine: {
        lineStyle: {
          color: colors[1]
        }
      },
      axisLabel: {
        formatter: '{value} ml'
      }
    },
    {
      type: 'value',
      name: '温度',
      min: 0,
      max: 25,
      position: 'left',
      axisLine: {
        lineStyle: {
          color: colors[2]
        }
      },
      axisLabel: {
        formatter: '{value} °C'
      }
    }
  ],
  series: [
    {
      name: '蒸发量',
      type: 'bar',
      data: [2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]
    },
    {
      name: '降水量',
      type: 'bar',
      yAxisIndex: 1,
      data: [2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3]
    },
    {
      name: '平均温度',
      type: 'line',
      yAxisIndex: 2,
      data: [2.0, 2.2, 3.3, 4.5, 6.3, 10.2, 20.3, 23.4, 23.0, 16.5, 12.0, 6.2]
    }
  ]
};
复制代码

在这里插入图片描述

14、图表在旧容器上重新渲染不出来问题

解决办法:首先,官方文档也有说明,创建一个 ECharts实例,返回 echartsInstance,不能在单个容器上初始化多个 ECharts实例Echarts 每次实例化都会在容器标签上产生一个唯一的 echartsInstance ID,那可以重新渲染之前把容器标签的 _echarts_instance_ 属性移除,重新 echarts.init 后就会自动生成一个新的 echartsInstance ID ,此后图表就可以正常渲染了。

var chartEle = document.getElementById('chartId');
chartEle.removeAttribute('_echarts_instance_'); // 移除容器标签的 '_echarts_instance_' 实例属性,使用echarts.init重新生成一个新的实例ID
var myChart = echarts.init(chartEle);
myChart.setOption(option);
复制代码

15、图表上添加点击跳转

解决办法:Echarts实例上可以添加监听鼠标事件,鼠标事件包括 'click'、'dblclick'、'mousedown'、'mousemove'、'mouseup'、'mouseover'、'mouseout'、'globalout'、'contextmenu'。

myChart.on('click', function(params) {
    window.open(params.data.url);
});
复制代码

16、图表上添加水印

解决办法:Echarts实例上可以添加监听鼠标de 事件,鼠标事件包括 'click'、'dblclick'、'mousedown'、'mousemove'、'mouseup'、'mouseover'、'mouseout'、'globalout'、'contextmenu'。

// 在前端设置样式然后添加到背景中
var waterMarkText = 'ECHARTS';  //水印名称
var canvas = document.createElement('canvas');
var ctx = canvas.getContext('2d');  //水印画布
canvas.width = canvas.height = 100;  //水印高宽
ctx.textAlign = 'center';
ctx.textBaseline = 'middle';
ctx.globalAlpha = 0.2; //水印透明度
ctx.font = '20px Microsoft Yahei';  //水印字体
ctx.translate(50, 50);   //水印完整性
ctx.rotate(-Math.PI / 4);
ctx.fillText(waterMarkText, 0, 0);//水印显示情况

//在option中添加水印背景
option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    backgroundColor: {
        type: 'pattern',
        image: canvas,
        repeat: 'no-repeat'
    },
    series: [{
        data: [150, 230, 224, 218, 135, 147, 260],
        type: 'line'
    }]
};
复制代码

在这里插入图片描述

17、图表上添加工具栏

内置有导出图片,数据视图,动态类型切换,数据区域缩放,重置五个工具。

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    toolbox: {
        show : true,
        feature : {
            mark : {show: true},
            dataZoom : {show: true}, // 区域缩放
            dataView : {show: true, readOnly: false}, // 数据预览
            magicType : {show: true, type: ['line', 'bar']}, // 切换类型
            restore : {show: true}, // 刷新
            saveAsImage : {show: true} // 保存
        }
    },
    series: [{
        data: [150, 230, 224, 218, 135, 147, 260],
        type: 'line'
    }]
};
复制代码

会继续更新中,敬请期待。
