Netty学习笔记之Reactor线程模型

ConnorZJ
341 阅读8分钟

线程模型

不同的线程模型，对程序的性能有很大影响，为了搞清Netty线程模型，我们来系统的讲解下各个线程模式，最后看看Netty线程模型有什么优越性。

目前存在的线程模型有：

  • 传统阻塞I/O服务模型
  • Reactor模型

根据Reactor的数量和处理资源池线程的数量不同，有3中典型的实现：

  • 单Reactor单线程；
  • 单Reactor多线程；
  • 主从Reactor多线程。

而Netty线程模式主要基于主从Reactor多线程模型，并做了一定的改进，其中主从Reactor多线程模型有多个Reactor。

下面来看看，线程模型具体是什么样子的！

传统阻塞I/O服务模型

工作原理图

模型特点

  1. 采用阻塞IO模式获取输入的数据。
  2. 每个连接都需要独立的线程完成数据的输入，业务梳理，数据返回。

问题分析

  1. 当并发数很大，就会创建大量的线程，占用很大的系统资源。
  2. 连接创建后，如果当前线程暂时没有数据可读，该线程会阻塞在read操作，造成线程资源浪费。

Reactor模型

针对传统阻塞I/O服务模型的2个缺点，解决方案如下：

  1. 基于I/O服用模型：多个连接共用一个阻塞对象，应用程序只需要在一个阻塞对象等待，无需阻塞等待所有连接。当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理。
  2. 基于线程池服用线程资源：不必再为每个链接创建线程，将连接完成后的业务处理任务分配给线程进行处理，一个线程可以处理多个连接的业务。

工作原理图

I/O复用结合线程池，就是Reactor模式基本设计思想。

图例说明

  1. Reactor模式，通过一个或多个输入同时船体给服务处理器的模式（基于事件驱动）。
  2. 服务器端程序处理传入的多个请求，并将它们同步分派到相应的处理线程，因此Reactor模式也叫Dispatcher模式。
  3. Reactor模式使用IO复用监听事件，收到事件后，分发给某个线程（进程），这点就是网络服务器高并发处理关键。

Reactor模式中核心组成

  1. Reactor：Reactor在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对IO事件作出反应，它就像公司的电话接线员，它接听来自客户的电话并将线路转移到适当的联系人。
  2. Handlers：处理程序执行I/O事件要完成的实际事件，类似于客户想要与之交谈的公司中的实际官员。Reactor通过调度适当的处理程序来响应I/O事件，处理程序执行非阻塞操作。

Reactor单线程

模型图例

通过图例可以知道，在应用程序中，有多个客户端Client能够发起请求，连接到服务器端。然后由服务器端的Reactor中的Dispatcher来分发请求，先讲请求发送给Acceptor进行连接操作；连接操作成功后，再转交给Handler去进行具体的业务操作。

单线程的Reactor模型就是这么的简单明了，了解了之后，很容易就能通过图例去进行简单的编码操作。

代码示例

根据模型图例，可以得出以下代码

/**
 * Reactor单线程模型
 * @author connor
 */
public class SingleThreadReactor implements Runnable {

    /**
     * 定义服务器通道、选择器和端口
     */
    private ServerSocketChannel serverSocketChannel;
    private Selector selector;
    private static final int PORT = 6666;

    /**
     * 在构造方法中，初始化属性
     *
     * @throws IOException
     */
    public SingleThreadReactor() throws IOException {
        serverSocketChannel = ServerSocketChannel.open();
        // 设置非阻塞
        serverSocketChannel.configureBlocking(false);
        // 绑定端口
        serverSocketChannel.socket().bind(new InetSocketAddress(PORT));
        selector = Selector.open();
        // 将通道注册到选择器上，监听accept事件，并且新建一个Acceptor对象作为附带对象
        serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT, new Acceptor(serverSocketChannel, selector));
    }

    @Override
    public void run() {
        while (true) {
            try {
                int select = selector.select();
                if (select > 0) {
                    // 取出已发生事件的selectionKeys
                    Set<SelectionKey> selectionKeys = selector.selectedKeys();
                    Iterator<SelectionKey> keyIterator = selectionKeys.iterator();
                    while (keyIterator.hasNext()) {
                        SelectionKey selectionKey = keyIterator.next();
                        // 使用分发器分发事件
                        dispatcher(selectionKey);
                        keyIterator.remove();
                    }
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }

    /**
     * 分发事件
     *
     * @param selectionKey
     */
    private void dispatcher(SelectionKey selectionKey) {
        Runnable runnable = (Runnable) selectionKey.attachment();
        runnable.run();
    }

    public static void main(String[] args) throws IOException {
        SingleThreadReactor str = new SingleThreadReactor();
        str.run();
    }

}

依据图例，是一个Reactor接受来自客户端的请求，然后通过分发器将请求分发到Acceptor和Handler上。

/**
 * 接收器
 *
 * @author connor
 */
public class Acceptor implements Runnable {
    // 定义通道和选择器
    private ServerSocketChannel serverSocketChannel;
    private Selector selector;

    /**
     * 构造方法中，初始化属性
     *
     * @param serverSocketChannel
     * @param selector
     */
    public Acceptor(ServerSocketChannel serverSocketChannel, Selector selector) {
        this.serverSocketChannel = serverSocketChannel;
        this.selector = selector;
    }

    @Override
    public void run() {
        SocketChannel socketChannel = null;
        try {
            // 接受连接请求
            socketChannel = serverSocketChannel.accept();
            socketChannel.configureBlocking(false);
            // 将通道注册到选择器上，并且监听read事件
            SelectionKey selectionKey = socketChannel.register(selector, SelectionKey.OP_READ);
            // 新建一个Handler对象作为附带对象
            selectionKey.attach(new Handler(socketChannel));
        } catch (IOException e) {
            e.printStackTrace();
        }

    }
}

public class Handler implements Runnable
{

   private SocketChannel socketChannel;

   public Handler(SocketChannel socketChannel)
   {
      this.socketChannel = socketChannel;
   }

   @Override
    public void run() {
        ByteBuffer byteBuffer = ByteBuffer.allocate(1024);
        try {
            int read = socketChannel.read(byteBuffer);
            if (read > 0) {
                System.out.println("客户端：" + socketChannel.getRemoteAddress() + "发来消息：" + new String(byteBuffer.array()));
                socketChannel.write(ByteBuffer.wrap(("来自服务端：" + socketChannel.getLocalAddress() + "的响应成功...").getBytes(StandardCharsets.UTF_8)));
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

}

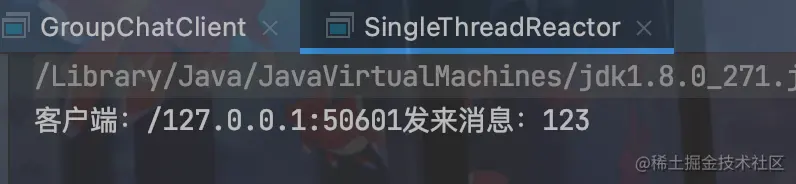

测试结果为：

Reactor单线程模型的优缺点

Reactor单线程模型的优点是模型简单，没有多线程，所以少了多核竞争资源的问题。

但单线程模型缺点也很明显，那就是一个线程无法发挥多核CPU的优势，在Handler线程处理时，会产生阻塞，无法发挥NIO一个线程真正处理多个客户端的优势。

Reactor多线程模型

模型图例

Reactor多线程比单线程多的一个地方就是，Handler不再自己单线程的处理业务，而是交由一个线程池，每次有东西需要执行的时候，都让线程池起一个线程去执行，而Handler不用阻塞在那里，线程执行完了之后，自行将结果写入通道中，返回给客户端。

代码示例

下列代码与单线程模型代码基本一致，只是增加了一个Process类。

/**
 * 处理器
 *
 * @author connor
 */
public class Handler implements Runnable {

    private ExecutorService executors = Executors.newFixedThreadPool(2);

    private SocketChannel socketChannel;

    public Handler(SocketChannel socketChannel) {
        this.socketChannel = socketChannel;
    }

    @Override
    public void run() {
        ByteBuffer byteBuffer = ByteBuffer.allocate(1024);
        executors.execute(new Process(socketChannel, byteBuffer));
    }

}

/**
 * 操作
 *
 * @author connor
 */
public class Process implements Runnable {

    private SocketChannel socketChannel;
    private ByteBuffer byteBuffer;

    public Process(SocketChannel socketChannel, ByteBuffer byteBuffer) {
        this.socketChannel = socketChannel;
        this.byteBuffer = byteBuffer;
    }

    @Override
    public void run() {
        try {
            int read = socketChannel.read(byteBuffer);
            if (read > 0) {
                System.out.println("客户端：" + socketChannel.getRemoteAddress() + "发来消息：" + new String(byteBuffer.array()));
                socketChannel.write(ByteBuffer.wrap(("来自服务端：" + socketChannel.getLocalAddress() + "的响应成功...").getBytes(StandardCharsets.UTF_8)));
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}

代码运行结果如下：

Reactor多线程模型优缺点

  1. 优点：可以充分的利用多核 cpu 的处理能力
  2. 缺点：多线程数据共享和访问比较复杂，Reactor 处理所有的事件的监听和响应，在单线程运行，在高并发场景容易出现性能瓶颈。

Reactor主从模型

模型图例

  1. Reactor 主线程 MainReactor 对象通过 select 监听连接事件，收到事件后，通过 Acceptor 处理连接事件
  2. 当 Acceptor 处理连接事件后，MainReactor 将连接分配给 SubReactor
  3. subreactor 将连接加入到连接队列进行监听，并创建 handler 进行各种事件处理
  4. 当有新事件发生时，subreactor 就会调用对应的 handler 处理
  5. handler 通过 read 读取数据，分发给后面的 worker 线程处理
  6. worker 线程池分配独立的 worker 线程进行业务处理，并返回结果
  7. handler 收到响应的结果后，再通过 send 将结果返回给 client
  8. Reactor 主线程可以对应多个 Reactor 子线程，即 MainRecator 可以关联多个 SubReactor

代码示例

public class Reactor implements Runnable {
    private ServerSocketChannel serverSocketChannel;

    private Selector selector;

    public Reactor(int port) {
        try {
            serverSocketChannel = ServerSocketChannel.open();
            selector = Selector.open();
            serverSocketChannel.configureBlocking(false);
            serverSocketChannel.socket().bind(new InetSocketAddress(port));
            SelectionKey selectionKey = serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
            selectionKey.attach(new Acceptor(serverSocketChannel));
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    public void run() {
        try {
            while (true) {
                selector.select();
                Set<SelectionKey> selectionKeys = selector.selectedKeys();
                Iterator<SelectionKey> iterator = selectionKeys.iterator();
                while (iterator.hasNext()) {
                    SelectionKey selectionKey = iterator.next();
                    dispatcher(selectionKey);
                    iterator.remove();
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    private void dispatcher(SelectionKey selectionKey) {
        Runnable runnable = (Runnable) selectionKey.attachment();
        runnable.run();
    }

    public static void main(String[] args) {
        Reactor reactor = new Reactor(9090);
        reactor.run();
    }

}

public class Acceptor implements Runnable {
    private ServerSocketChannel serverSocketChannel;
    private final int CORE = 8;

    private int index;

    private SubReactor[] subReactors = new SubReactor[CORE];
    private Thread[] threads = new Thread[CORE];
    private final Selector[] selectors = new Selector[CORE];

    public Acceptor(ServerSocketChannel serverSocketChannel) {
        this.serverSocketChannel = serverSocketChannel;
        for (int i = 0; i < CORE; i++) {
            try {
                selectors[i] = Selector.open();
            } catch (IOException e) {
                e.printStackTrace();
            }
            subReactors[i] = new SubReactor(selectors[i]);
            threads[i] = new Thread(subReactors[i]);
            threads[i].start();
        }
    }

    @Override
    public void run() {
        try {
            System.out.println("acceptor thread:" + Thread.currentThread().getName());
            SocketChannel socketChannel = serverSocketChannel.accept();
            System.out.println("有客户端连接上来了," + socketChannel.getRemoteAddress());
            socketChannel.configureBlocking(false);
            selectors[index].wakeup();
            SelectionKey selectionKey = socketChannel.register(selectors[index], SelectionKey.OP_READ);
            selectionKey.attach(new WorkHandler(socketChannel));
            if (++index == threads.length) {
                index = 0;
            }
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

public class SubReactor implements Runnable {
    private Selector selector;

    public SubReactor(Selector selector) {
        this.selector = selector;
    }


    @Override
    public void run() {
        while (true) {
            try {
                selector.select();
                System.out.println("selector:" + selector.toString() + "thread:" + Thread.currentThread().getName());
                Set<SelectionKey> selectionKeys = selector.selectedKeys();
                Iterator<SelectionKey> iterator = selectionKeys.iterator();
                while (iterator.hasNext()) {
                    SelectionKey selectionKey = iterator.next();
                    dispatcher(selectionKey);
                    iterator.remove();
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }

    private void dispatcher(SelectionKey selectionKey) {
        Runnable runnable = (Runnable) selectionKey.attachment();
        runnable.run();
    }
}

public class WorkHandler implements Runnable {
    private SocketChannel socketChannel;

    public WorkHandler(SocketChannel socketChannel) {
        this.socketChannel = socketChannel;
    }

    @Override
    public void run() {
        try {
            ByteBuffer byteBuffer = ByteBuffer.allocate(1024);
            socketChannel.read(byteBuffer);
            String message = new String(byteBuffer.array(), StandardCharsets.UTF_8);
            System.out.println(socketChannel.getRemoteAddress() + "发来的消息是:" + message);
            socketChannel.write(ByteBuffer.wrap("你的消息我收到了".getBytes(StandardCharsets.UTF_8)));
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}

Reactor主从模型优缺点

优点：父线程与子线程的数据交互简单职责明确，父线程只需要接收新连接，子线程完成后续的业务处理。而且父线程与子线程的交互也比较简单，主线程只需要把新连接传给子线程，子线程无需返回数据。

缺点：能看得到，主从模型还是非常复杂的，代码量也非常多。
