前言

本文内容涉及到很多渲染链路中的原理以及源码方法，所以在看本文之前，需要对于React的render渲染流程有大致的了解。不清楚的同学可以先看我的第一篇源码解析文章。

写给自己看的React源码解析（一）：你的React代码是怎么渲染成DOM的？

本文主要解析fiber架构更新链路的双缓冲模式以及Concurrent模式下时间切片，优先级的实现原理。

双缓冲

双缓冲模式的主要用处，是能够帮我们较大限度地实现Fiber节点的复用，减少性能方面的开销。

在之前的文章中，我们知道在首次渲染的时候会创建出两颗树，current树与workInProgress树。current树与workInProgress树，其实就是两套缓冲数据：当current树被渲染到页面上时，所有的数据更新都会由workInProgress树来承接。workInProgress树将会在内存里悄悄地完成所有改变，直到下次进行渲染的commit阶段执行完毕之后,fiberRoot对象的current会指向workInProgress树，workInProgress树就会变成渲染到页面上的current树。

我们用一个实际例子来帮助理解：

import { useState } from 'react';
function App() {
  const [state, setState] = useState(0)
  return (
    <div className="App">
      <div onClick={() => { setState(state + 1) }}>
        <p>{state}</p>
      </div>
    </div>
  );
}

初始化

这个例子的功能很简单，就是点击一次，数字加1。上面的demo在render阶段结束后，commit阶段结束前的两颗fiber树如下图所示

commit阶段完成，workInProgress树被渲染到页面上，这时候fiberRoot对象的current会指向workInProgress树，这个当前被渲染的fiber树。

第一次更新

点击一次数字，我们进入第一次的更新流程。重点看beginWork调用链路中的createWorkInProgress方法。

上图中，workInProgress树下面的子节点的current.alternate对应的就是current树的子节点，但是current树目前没有子节点，所以为null，进入等于null的流程。按照workInProgress的子节点的属性给current树创建出相同的子节点。

然后在commit阶段结束后，current树会被渲染到页面上，fiberRoot对象的current会指回到current树，具体如下图

第二次更新

再点击一次数字，触发state的第二次更新，还是看之前的createWorkInProgress方法。

这时候，因为两颗树都已经构建完成，所以current.alternate是存在的。所以之后每次通过beginWork 触发createWorkInProgress调用时，都会一致地走入else里面的逻辑，也就是直接复用现成的节点。 这也就是双缓冲机制实现节点复用的方法。

更新链路要素

React源码解析第一篇分析了首次渲染的链路，更新的链路其实跟首次渲染大致一样。

首次渲染可以理解为一种特殊的更新，ReactDOM.render,setState,useState一样，都是一种触发更新的姿势。这些方法发起的调用链路很相似，是因为它们最后“殊途同归”，都会通过创建update对象来进入同一套更新工作流。

按demo的流程来，点击数字之后，会触发一个dispatchAction方法，在该方法中，会完成update对象的创建

update创建完成之后，会跟首次渲染一样，进入updateContainer方法(首次渲染链路中的update会在这个方法里创建)，这里主要是两个方法

enqueueUpdate(current, update);
scheduleUpdateOnFiber(current, lane, eventTime);

  • enqueueUpdate：将update入队。每一个Fiber节点都会有一个属于它自己的updateQueue，用于存储多个更新，这个updateQueue是以链表的形式存在的。在render阶段，updateQueue的内容会成为 render阶段计算Fiber节点的新state的依据。

  • scheduleUpdateOnFiber：调度update。这个方法后面紧跟的就是performSyncWorkOnRoot所触发的render阶段。

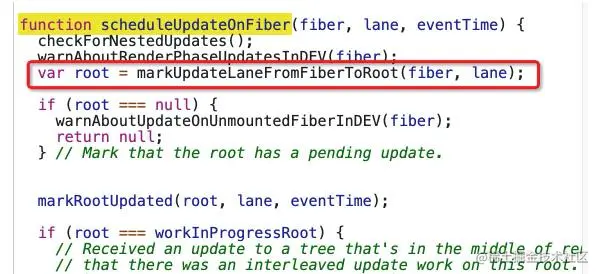

这里有一个点需要提示一下：dispatchAction中，调度的是当前触发更新的节点，这一点和挂载过程需要区分开来。在挂载过程中，updateContainer会直接调度根节点。其实，对于更新这种场景来说，大部分的更新动作确实都不是由根节点触发的，而render阶段的起点则是根节点。所以在scheduleUpdateOnFiber 中，有这样一个方法

它会从当前Fiber节点开始，向上遍历直至根节点，并将根节点返回。所以，我们说React的更新流程，是从根节点开始，重新遍历整个fiber树，这也是为什么我们平时的性能优化的重点都在减少组件的重新render上。

在scheduleUpdateOnFiber中，还有一个重要的判断，那就是对于同步和异步的判断逻辑。

之前我们分析同步的首次渲染流程的时候，走的是performSyncWorkOnRoot方法，但是对于异步模式，会运行ensureRootIsScheduled方法。来看下一段核心逻辑

if (newCallbackPriority === SyncLanePriority) {
    // 同步更新的 render 入口
    newCallbackNode = scheduleSyncCallback(performSyncWorkOnRoot.bind(null, root));
  } else {
    // 将当前任务的 lane 优先级转换为 scheduler 可理解的优先级
    var schedulerPriorityLevel = lanePriorityToSchedulerPriority(newCallbackPriority);
    // 异步更新的 render 入口
    newCallbackNode = scheduleCallback(schedulerPriorityLevel, performConcurrentWorkOnRoot.bind(null, root));
  }

从这段逻辑中我们可以看出，React会以当前更新任务的优先级类型为依据，决定接下来是调度 performSyncWorkOnRoot还是performConcurrentWorkOnRoot。这里调度任务用到的函数分别是 scheduleSyncCallback和scheduleCallback，这两个函数在内部都是通过调用 unstable_scheduleCallback方法来执行任务调度的。这个方法是Scheduler（调度器）中导出的一个核心方法。

Scheduler的核心能力，就是让fiber架构实现了时间切片与优先级调度这两个核心特征。

时间切片

先来了解一下时间切片到底是做了什么事情？

import React from 'react';
function App() {
  const arr = new Array(1000).fill(0);
  return (
    <div className="App">
      <div className="container">
        {
          arr.map((i, index) => <p>{`测试文本第${index}行`}</p>)
        }
      </div>
    </div>
  );
}

上面的代码就是渲染1000条p标签到页面上，当我们使用ReactDOM.render进行渲染，因为它是一个同步的过程，所有的链路都会在一个宏任务里执行掉。根据不同用户电脑和浏览器的性能不同，这个宏任务的执行时间，可能是100ms、200ms、300ms甚至更多。因为js线程和渲染线程是互斥的，在执行这个比较长时间的宏任务时，我们浏览器的渲染线程将被阻塞。我们知道浏览器的刷新频率为60Hz也就是说每16.6ms就会刷新一次,这种长时间的宏任务导致的渲染线程阻塞，将会产生明显的卡顿、掉帧。

而时间切片，就是把这段需要较长时间运行的宏任务“切”开，变成一段段尽量保证运行时间在浏览器刷新间隔时间之下的宏任务。给渲染线程留出时间，保证渲染的流畅度。我们来看两张图，第一张是同步模式下的调用栈

下一张是把ReactDOM.render调用改为createRoot，用Concurrent(异步)模式来进行渲染

我们可以看到，本来一个长时间的“大任务”被切成了一个个短时间的“小任务”。

时间切片是如何实现的？

根据上文对scheduleUpdateOnFiber的分析，在同步的模式下，React会调用performSyncWorkOnRoot，在这个链路下，会通过workLoopSync方法来循环创建Fiber节点、构建Fiber树。

function workLoopSync() {
  // 若 workInProgress 不为空
  while (workInProgress !== null) {
    // 针对它执行 performUnitOfWork 方法
    performUnitOfWork(workInProgress);
  }
}

这是一个无法中断的过程，开始了就无法停止。

而在异步的模式下,React会调用performConcurrentWorkOnRoot，通过renderRootConcurrent调用 workLoopConcurrent来构建Fiber树。

function workLoopConcurrent() {
  // Perform work until Scheduler asks us to yield
  while (workInProgress !== null && !shouldYield()) {
    performUnitOfWork(workInProgress);
  }
}

我们可以发现，异步的方法里，其实就只是多了一个shouldYield()方法，当shouldYield()为true的时候，while循环将停止，将主线程让给渲染线程。

shouldYield的本体其实也是调度器里导出的一个方法Scheduler.unstable_shouldYield，方法很简单。源码地址

export function unstable_shouldYield() {
  return getCurrentTime() >= deadline;
}

就是当当前时间大于deadline这个当前时间切片的到期时间时，就返回true，停止workLoopConcurrent循环。

我们来看下deadline是怎么定义的

deadline = getCurrentTime() + yieldInterval;

getCurrentTime()就是当前时间，而yieldInterval是一个常量,5ms，源码地址

const yieldInterval = 5;

所以说，时间切片的间隔是5ms(实际应该都是比5ms稍大，因为必须等当前的fiber节点构建完成之后，才会通过shouldYield()方法判断是否到期)

当workLoopConcurrent循环中断之后，React会重新发起调度（setTimeout或者MessageChannel方式），检查是否存在事件响应、更高优先级任务或其他代码需要执行，如果有则执行，如果没有则重新创建工作循环workLoopConcurrent，执行剩下的工作中Fiber节点构建。

优先级调度

在更新链路中，无论是scheduleSyncCallback还是scheduleCallback，最终都是通过调用 unstable_scheduleCallback来发起调度的。 unstable_scheduleCallback是Scheduler导出的一个核心方法，它将结合任务的优先级信息为其执行不同的调度逻辑。源码地址

function unstable_scheduleCallback(priorityLevel, callback, options) {
  // 获取当前时间
  var currentTime = getCurrentTime();
  // 声明 startTime，startTime 是任务的预期开始时间
  var startTime;
  // 以下是对 options 入参的处理
  if (typeof options === 'object' && options !== null) {
    var delay = options.delay;
    // 若入参规定了延迟时间，则累加延迟时间
    if (typeof delay === 'number' && delay > 0) {
      startTime = currentTime + delay;
    } else {
      startTime = currentTime;
    }
  } else {
    startTime = currentTime;
  }
  // timeout 是 expirationTime 的计算依据
  var timeout;
  // 根据 priorityLevel，确定 timeout 的值
  switch (priorityLevel) {
    case ImmediatePriority:
      timeout = IMMEDIATE_PRIORITY_TIMEOUT;
      break;
    case UserBlockingPriority:
      timeout = USER_BLOCKING_PRIORITY_TIMEOUT;
      break;
    case IdlePriority:
      timeout = IDLE_PRIORITY_TIMEOUT;
      break;
    case LowPriority:
      timeout = LOW_PRIORITY_TIMEOUT;
      break;
    case NormalPriority:
    default:
      timeout = NORMAL_PRIORITY_TIMEOUT;
      break;
  }
  // 优先级越高，timout 越小，expirationTime 越小
  var expirationTime = startTime + timeout;
  // 创建 task 对象
  var newTask = {
    id: taskIdCounter++,
    callback,
    priorityLevel,
    startTime,
    expirationTime,
    sortIndex: -1,
  };
  if (enableProfiling) {
    newTask.isQueued = false;
  }
  // 若当前时间小于开始时间，说明该任务可延时执行(未过期）
  if (startTime > currentTime) {
    // 将未过期任务推入 "timerQueue"
    newTask.sortIndex = startTime;
    push(timerQueue, newTask);

    // 若 taskQueue 中没有可执行的任务，而当前任务又是 timerQueue 中的第一个任务
    if (peek(taskQueue) === null && newTask === peek(timerQueue)) {
      // All tasks are delayed, and this is the task with the earliest delay.
      if (isHostTimeoutScheduled) {
        // Cancel an existing timeout.
        cancelHostTimeout();
      } else {
        isHostTimeoutScheduled = true;
      }
      // 那么就派发一个延时任务，这个延时任务用于检查当前任务是否过期
      requestHostTimeout(handleTimeout, startTime - currentTime);
    }
  } else {
    // else 里处理的是当前时间大于 startTime 的情况，说明这个任务已过期
    newTask.sortIndex = expirationTime;
    // 过期的任务会被推入 taskQueue
    push(taskQueue, newTask);

    ......

    // 执行 taskQueue 中的任务
    requestHostCallback(flushWork);
  }
  return newTask;
}

unstable_scheduleCallback的主要工作是针对当前任务创建一个task，然后结合startTime信息将这个task推入timerQueue或taskQueue，最后根据timerQueue和taskQueue的情况，执行延时任务或即时任务。

这里需要知道几个概念

  • startTime：任务的开始时间。
  • expirationTime：这是一个和优先级相关的值，expirationTime 越小，任务的优先级就越高。
  • timerQueue：一个以 startTime 为排序依据的小顶堆，它存储的是 startTime 大于当前时间（也就是待执行）的任务。
  • taskQueue：一个以 expirationTime 为排序依据的小顶堆，它存储的是 startTime 小于当前时间（也就是已过期）的任务。

堆是一种特殊的完全二叉树。如果对一棵完全二叉树来说，它每个结点的结点值都不大于其左右孩子的结点值，这样的完全二叉树就叫“小顶堆”。小顶堆自身特有的插入和删除逻辑，决定了无论我们怎么增删小顶堆的元素，其根节点一定是所有元素中值最小的一个节点。

我们来看下核心逻辑

if (startTime > currentTime) {
    // 将未过期任务推入 "timerQueue"
    newTask.sortIndex = startTime;
    push(timerQueue, newTask);

    // 若 taskQueue 中没有可执行的任务，而当前任务又是 timerQueue 中的第一个任务
    if (peek(taskQueue) === null && newTask === peek(timerQueue)) {
      ......

      // 那么就派发一个延时任务，这个延时任务用于检查当前任务是否过期
      requestHostTimeout(handleTimeout, startTime - currentTime);
    }
  } else {
    // else 里处理的是当前时间大于 startTime 的情况，说明这个任务已过期
    newTask.sortIndex = expirationTime;
    // 过期的任务会被推入 taskQueue
    push(taskQueue, newTask);

    ......

    // 执行 taskQueue 中的任务
    requestHostCallback(flushWork);
  }

若判断当前任务是未过期任务，那么该任务会在sortIndex属性被赋值为startTime后，被推入timerQueue。taskQueue里存储的是已过期的任务，peek(taskQueue) 取出的任务若为空，则说明taskQueue为空、当前并没有已过期任务。在没有已过期任务的情况下，若当前任务（newTask）就是timerQueue中需要最早被执行的未过期任务，那么unstable_scheduleCallback会通过调用requestHostTimeout，为当前任务发起一个延时调用。

注意，这个延时调用（也就是handleTimeout）并不会直接调度执行当前任务——它的作用是在当前任务到期后，将其从 timerQueue中取出，加入taskQueue中，然后触发对flushWork的调用。真正的调度执行过程是在flushWork中进行的。flushWork中将调用workLoop，workLoop会逐一执行taskQueue中的任务，直到调度过程被暂停（时间片用尽，将重新发起Task调度）或任务全部被清空。

当下React发起Task调度的姿势有两个：setTimeout、MessageChannel。在宿主环境不支持MessageChannel的情况下，会降级到setTimeout。但不管是setTimeout还是MessageChannel，它们发起的都是异步任务（宏任务，将在下次eventLoop中被调用）。

感谢

如果本文对你有所帮助，请帮忙点个赞，感谢！
