一、概述

这篇文章主要用来讲述redis高可用的实现原理，学习redis高可用实现，可以让我们更好的进行系统设计。也可以学习redis中的设计，将其迁移到其他系统的实现中去。

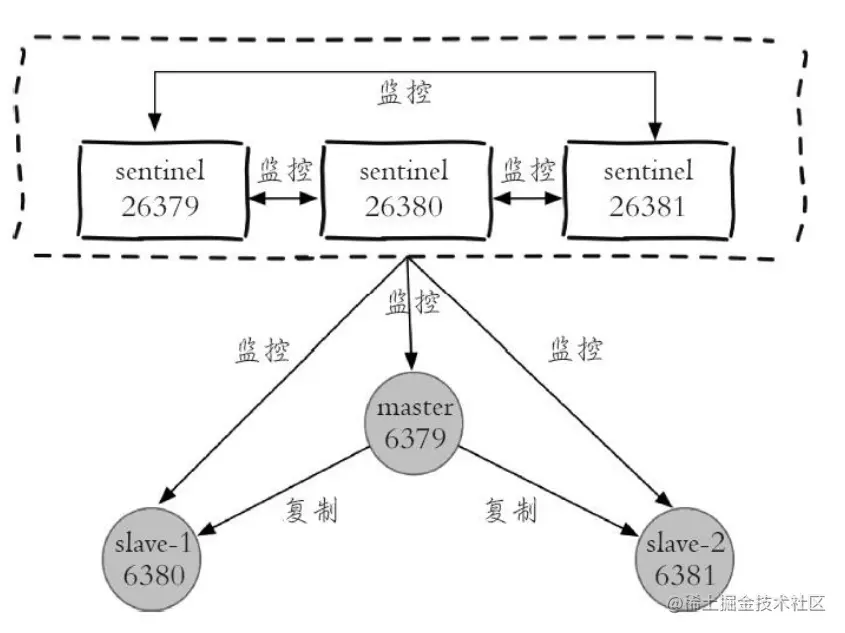

二、整体架构

监控:Sentinel节点会定期检测Redis数据节点（主从）、其余Sentinel节点是否可达。
主节点故障转移:主节点不可用,将从节点晋升为主节点并维护后续正确的主从关系。
通知:Sentinel节点会将故障转移的结果通知给应用方。
配置提供者:在Redis Sentinel架构中，客户端在初始化的时候连接的是Sentinel节点集合，从中获取主节点信息

三、实现原理

节点通信（互相通信，实现功能）

1.每10s，sentinel会发送info给所有data节点。

info命令获取从节点信息
新节点加入可立刻感知，并加入集群 2.每2s，向_sentinel_:hello频道发送主节点判断以及当前sentinel节点的信息。
发现其他sentinel节点信息
交换主节点状态。做一些逻辑处理（比如发现其他节点的master比自己新，则进行故障转移）。

<Sentinel节点IP> <Sentinel节点端口> <Sentinel节点runId> <Sentinel节点配置版本> <主节点名字> <主节点Ip> <主节点端口> <主节点配置版本>

3.每1s，向其他节点发送ping（alive check）

判断节点是否存活通过1和2，在sentinel启动的时候只需要配置要监控的master，即可实现对其他slave和sentinel的自动发现机制。主要依赖对redis data节点的发布订阅和info操作去做这个事情。

主观下线

主观上判断某个节点下线（在超时时间没有ping通过）

客观下线

如果主观下线的是主节点，则会通过sentinel is- master-down-by-addr命令向其他sentinel节点询问对主节点的判断。超高quorum数量，会进行客观下线。

is-master-down-by-addr命令

所有sentinel节点除了定时pub hello消息，还通过这个命令进行p2p通信。及时告知其他sentinel信息。该命令作用：

向其他sentinel寻问对主节点的判断
领主选举投票

sentinel is-master-down-by-addr <ip> <port> <current_epoch> <runid>

如果runid为*代表主节点下线命令

如果不为*代表请求投票命令

主节点下线命令

sentinel is-master-down-by-addr 127.0.0.1 6379 0 *

领导选举投票 使用raft的领主选举算法，通过该命令投票选举

命令返回结果

down_state
leader_runid *代表用来做主节点不可达，有具体的runid代表同意runid成为领导者。
leader_epoch 领导者任期

故障转移

主节点故障，选举从节点 1.选哪个？

（1）过滤不健康的

（2）选slave-priority最高的从节点列表

（3）选择复制偏移量最大的。

（4）选择runid最小的

2.执行slaveof no one

3.向剩余从节点发送命令，让其成为新master的从

4.将原来的主更新为从。并保持对其关注

四、源码分析

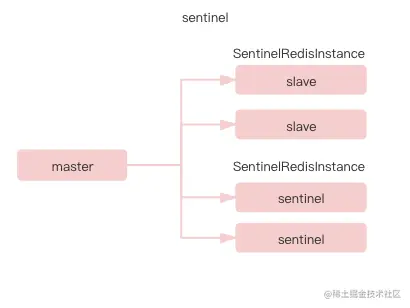

sentienl的存储结构。

图中每个粉色的方框都代表一个SentinelRedisInstance，这是sentienl中统一的一个数据结构，简单来讲就是一块内存，里面存储了节点的信息。每一个redis data节点或者sentinel节点都会有一个SentinelRedisInstance（除了当前sentienl）。就好比每一条网络连接都有一个socket一样。

master代表监控的master信息。每个sentinel有多个master（上面只画了一个），代表可以同时监控多个master节点。

SentinelRedisInstance结构有两个hash：key为名字，val为SentinelRedisInstance。

一个用来存储当前master的slave，另一个用来存储同样监控这个master的其他sentinel节点（如上图结构），使用hash 是为了通过key进行快速查找对应结构。

// 其他同样监控这个主服务器的所有 sentinel
dict *sentinels; /* Other sentinels monitoring the same master. */
// 如果这个实例代表的是一个主服务器
// 那么这个字典保存着主服务器属下的从服务器
// 字典的键是从服务器的名字，字典的值是从服务器对应的 sentinelRedisInstance 结构
dict *slaves; /* Slaves for this master instance. */

当然只有SentinelRedisInstance为master的时候，这两个hash才会被用到。所以sentinel的所有操作都围绕这个master结构进行。sentinel通过info命令以及publish hello消息发现其他的slave和sentinel，新加入的节点会加入对应hash中。

flags

唯一需要强调的是SentinelRedisInstance中的flags变量。该变量记录了当前节点的状态。（flags通过标志位记录多种状态，每个状态一个位，通过｜～进行更新）

如果是master，则记录master的状态。
如果是sentinel，则记录当前sentienl一些判断状态。

所以sentinel完全围绕这些SentinelRedisInstance去维护整个集群的逻辑。比如ping，info，就是遍历SentinelRedisInstance，对其hostport进行ping，info等操作。

遍历逻辑：先拿到master的SentinelRedisInstance，执行逻辑，然后再遍历两个hash处理。

服务启动

sentinel 模式启动会执行下面逻辑

if (server.sentinel_mode) {
    initSentinelConfig();
    initSentinel();
}

initSentinel主要就是一些初始化工作，包括sentinel结构创建、一些全局变量的初始化、以及注册命令处理器。

sentinelHandleConfiguration

服务启动会先加载配置。这个方法主要是sentinel配置的解析逻辑。

if (!strcasecmp(argv[0],"monitor") && argc == 5) {
    /* monitor <name> <host> <port> <quorum> */
    // 读入 quorum 参数
    int quorum = atoi(argv[4]);
    // 检查 quorum 参数必须大于 0
    if (quorum <= 0) return "Quorum must be 1 or greater.";

    // 创建主服务器实例
    if (createSentinelRedisInstance(argv[1],SRI_MASTER,argv[2],
                                    atoi(argv[3]),quorum,NULL) == NULL)
    {
        switch(errno) {
        case EBUSY: return "Duplicated master name.";
        case ENOENT: return "Can't resolve master instance hostname.";
        case EINVAL: return "Invalid port number";
        }
    }
}else if (!strcasecmp(argv[0],"down-after-milliseconds") && argc == 3) {

    /* down-after-milliseconds <name> <milliseconds> */
    // 查找主服务器
    ri = sentinelGetMasterByName(argv[1]);
    if (!ri) return "No such master with specified name.";

    // 设置选项
    ri->down_after_period = atoi(argv[2]);
    if (ri->down_after_period <= 0)
        return "negative or zero time parameter.";
    sentinelPropagateDownAfterPeriod(ri);
}

核心就是对master的SentinelRedisInstance结构创建。然后将其他配置初始化到该结构中。上面只列举了部分代码。其他配置类似down-after-milliseconds的解析逻辑。

createSentinelRedisInstance

用来创建sentinel中实例。包括sentinel、被监控的redis的主从。每次有新增都会调用该方法创建一个实例，并加入到master的SentinelRedisInstance中（除了master自身）

SRI_MASTER 创建一个被监控的master实例。并将其加入到sentinel.masters这个hash表中
SRI_SLAVE 创建一个被监控的slave实例。并将其加入到master->slaves这个hash表中
SRI_SENTINEL 创建一个被监控的sentinel实例。并将其加入到master->sentinels这个hash表中

上面基本就是一些初始化工作。sentinel核心逻辑是需要时间函数驱动的，所以我们直接看sentinelTimer逻辑。

sentinelTimer

该函数100ms执行一次。

void sentinelTimer(void) {
    // 记录本次 sentinel 调用的事件，判断是否需要进入 TITL 模式
    sentinelCheckTiltCondition();
    // 执行定期操作
    // 比如 PING 实例、分析主服务器和从服务器的 INFO 命令
    // 向其他监视相同主服务器的 sentinel 发送问候信息
    // 并接收其他 sentinel 发来的问候信息
    // 执行故障转移操作，等等
    sentinelHandleDictOfRedisInstances(sentinel.masters);

    // 运行等待执行的脚本
    sentinelRunPendingScripts();

    // 清理已执行完毕的脚本，并重试出错的脚本
    sentinelCollectTerminatedScripts();

    // 杀死运行超时的脚本
    sentinelKillTimedoutScripts();
    /* We continuously change the frequency of the Redis "timer interrupt"
     * in order to desynchronize every Sentinel from every other.
     * This non-determinism avoids that Sentinels started at the same time
     * exactly continue to stay synchronized asking to be voted at the
     * same time again and again (resulting in nobody likely winning the
     * election because of split brain voting). */
    server.hz = REDIS_DEFAULT_HZ + rand() % REDIS_DEFAULT_HZ;
}

sentinelCheckTiltCondition方法用来判断是否进入ttl，并且记录执行时间。

TITL模式：因为sentinel依赖本机时间驱动，如果系统时间出问题，或者因为进程阻塞导致的时间函数延迟调用。这时再去参与集群逻辑会出现不正确的决策。因此如果当前时间和上一次执行时间差为负值或者超过2s，该节点会进入TILT模式。

sentinelHandleDictOfRedisInstances

void sentinelHandleDictOfRedisInstances(dict *instances) {
    dictIterator *di;
    dictEntry *de;
    sentinelRedisInstance *switch_to_promoted = NULL;

    /* There are a number of things we need to perform against every master. */
    // 遍历多个实例，这些实例可以是多个主服务器、多个从服务器或者多个 sentinel
    di = dictGetIterator(instances);
    while((de = dictNext(di)) != NULL) {

        sentinelRedisInstance *ri = dictGetVal(de);
        // 执行调度操作
        sentinelHandleRedisInstance(ri);

        // 如果被遍历的是主服务器，那么递归地遍历该主服务器的所有从服务器
        if (ri->flags & SRI_MASTER) {

            // 所有从服务器
            sentinelHandleDictOfRedisInstances(ri->slaves);
            // 所有 sentinel
            sentinelHandleDictOfRedisInstances(ri->sentinels);

            if (ri->failover_state == SENTINEL_FAILOVER_STATE_UPDATE_CONFIG) {
                // 已选出新的主服务器
                switch_to_promoted = ri;
            }
        }
    }
    // 将原主服务器（已下线）从主服务器表格中移除，并使用新主服务器代替它
    if (switch_to_promoted)
        sentinelFailoverSwitchToPromotedSlave(switch_to_promoted);
    dictReleaseIterator(di);
}

这个方法就递归遍历所有SentinelRedisInstance。。核心就是对被 Sentinel 监视的所有实例（包括主服务器、从服务器和其他 Sentinel ）进行定期操作。

逻辑很简单，其实就是执行sentinelHandleRedisInstance方法。

如果有故障转移（从节点升级为主节点），则调用sentinelFailoverSwitchToPromotedSlave替换新主服务。

sentinelHandleRedisInstance方法

Sentinel的主逻辑流程，后面会一一介绍每个方法的逻辑。该方法定期调用，非阻塞（中间的io命令都会异步出去）。

void sentinelHandleRedisInstance(sentinelRedisInstance *ri) {
    /* Every kind of instance */
    // 如果有需要的话，创建连向实例的网络连接
    sentinelReconnectInstance(ri);

    // 根据情况，向实例发送 PING、 INFO 或者 PUBLISH 命令
    sentinelSendPeriodicCommands(ri);
    /* ============== ACTING HALF ============= */
    /* We don't proceed with the acting half if we are in TILT mode.
     * TILT happens when we find something odd with the time, like a
     * sudden change in the clock. */
    if (sentinel.tilt) {
        // 如果 TILI 模式未解除，那么不执行动作
        if (mstime()-sentinel.tilt_start_time < SENTINEL_TILT_PERIOD) return;

        // 时间已过，退出 TILT 模式
        sentinel.tilt = 0;
        sentinelEvent(REDIS_WARNING,"-tilt",NULL,"#tilt mode exited");
    }
    /* Every kind of instance */
    // 检查给定实例是否进入 SDOWN 状态
    sentinelCheckSubjectivelyDown(ri);

    /* Masters and slaves */
    if (ri->flags & (SRI_MASTER|SRI_SLAVE)) {
        /* Nothing so far. */
    }
    /* Only masters */
    /* 对主服务器进行处理 */
    if (ri->flags & SRI_MASTER) {

        // 判断 master 是否进入 ODOWN 状态
        sentinelCheckObjectivelyDown(ri);
        // 如果主服务器进入了 ODOWN 状态，那么开始一次故障转移操作
        if (sentinelStartFailoverIfNeeded(ri))
            // 强制向其他 Sentinel 发送 SENTINEL is-master-down-by-addr 命令
            // 刷新其他 Sentinel 关于主服务器的状态
            sentinelAskMasterStateToOtherSentinels(ri,SENTINEL_ASK_FORCED);
        // 执行故障转移
        sentinelFailoverStateMachine(ri);
        // 如果有需要的话，向其他 Sentinel 发送 SENTINEL is-master-down-by-addr 命令
        sentinelAskMasterStateToOtherSentinels(ri,SENTINEL_NO_FLAGS);
    }
}

1.sentinelReconnectInstance主要就是创建和实例的连接。如果是master或者slave实例，则订阅对应节点的__sentinel__:hello频道，用来接受其他sentinel广播的消息。每个sentinel会定期给该频道publish。因为启动的时候只是初始化了实例数据，并没有创建连接。对于每一个实例，都是在这里去创建连接的。

2.sentinelSendPeriodicCommands主要发送ping、info、publish命令。

3.如果当前在tilt模式中，直接返回，非tilt模式才会执行后续操作。

4.sentinelCheckSubjectivelyDown，检查给定实例是否进入 SDOWN 状态

5.如果当前实例为主服务器，则执行一些故障判断和故障转移操作。

可以看出来sentienl的所有逻辑都是围绕一个主服务进行的。

sentinelSendPeriodicCommands方法

这是我们的核心关注点，sentinel之间的通信逻辑。

这个方法主要是ping、info以及publish hello消息。到达执行时刻会执行对应逻辑。

ping每s执行一次，如果比设置的down_after_period（超时下线时间）小，则为down_after_period。
info每10s执行一次。如果一次未执行则直接执行。如果主节点SDOWN或SRI_FAILOVER_IN_PROGRESS（故障转移）则每s执行一次，为了更快的捕捉服务器变动。
publish每2s执行一次。（用于发现其他sentinel以及和其他sentinel通信）

redis通过pending_commands记录当前正在异步执行的命令。如果超过100，则不再发送，避免命令堆积。因为sentinel是依赖上一次响应时间来判断是否发送命令，如果出现网络阻塞或者波动，会导致频繁发送。

Ping命令

发送逻辑在sentinelSendPeriodicCommands方法中。

Ping命令回调方法sentinelPingReplyCallback：，如果回调正常，更新对应字段（last_avail_time、last_pong_time）,sentienl依赖这些字段进行判活。如果节点执行lua超时，则调用SCRIPT KILL尝试杀死脚本。

info命令

info为获取redis节点信息的命令。处理返回结果的方法为sentinelRefreshInstanceInfo

sentinelRefreshInstanceInfo方法主要是解析并提取需要的数据信息。下面介绍一些核心信息。

1.如果是主节点，提取其从节点的hostport，并为从节点创建实例信息（如果是新发现的），sentinel依赖此方式发现其他的slave节点。

if (sentinelRedisInstanceLookupSlave(ri,ip,atoi(port)) == NULL) {
    if ((slave = createSentinelRedisInstance(NULL,SRI_SLAVE,ip,
                atoi(port), ri->quorum, ri)) != NULL)
    {
        sentinelEvent(REDIS_NOTICE,"+slave",slave,"%@");
    }
}

2.如果是从节点，记录当前从服务器对应主节点的信息。因为sentinel的记录的主节点不一定是正确的（网络分区导致切换延迟），所以通过info获取到该从服务器最新信息。以供后面逻辑处理。

这里其实两种主（从）节点状态：一种是sentienl认为当前节点为主（从）节点，另一种是当前节点认为的主（从）节点。

3.如果发生了角色转变（info返回的和当前sentinel记录的节点状态不一致），更新转变时间。如果tilt，直接返回。否则，根据该节点返回的role和sentinel记录的role进行一些逻辑，具体逻辑我们后面再研究。

Publish Hello消息

给对应channel发送的信息如下，主要包括对应sentinel的信息和当前master的信息

snprintf(payload,sizeof(payload),
    "%s,%d,%s,%llu," /* Info about this sentinel. */
    "%s,%s,%d,%llu", /* Info about current master. */
    ip, server.port, server.runid,
    (unsigned long long) sentinel.current_epoch,
    /* --- */
    master->name,master_addr->ip,master_addr->port,
    (unsigned long long) master->config_epoch);

订阅处理hello消息（sentinelProcessHelloMessage）

该方法为sentinel处理hello信息的方法。

1.如果hello消息中sentinel节点为新发现的节点（当前setinel不存在的），为新节点创建实例，加入到列表中。这是sentinel发现其他sentinel的唯一方式。

2.更新current_epoch=max(当前current_epoch，hello的current_epoch)

3.如果hello消息的master_config_epoch比该节点master的config_epoch大。则调用sentinelResetMasterAndChangeAddress方法切换当前master。config_epoch为故障转移使用的纪元。故障转移之后会递增。如果发现比较大的，说明进行了故障转移，则信任hello中的master为最新master

if (master->config_epoch < master_config_epoch) {
    master->config_epoch = master_config_epoch;
    if (master_port != master->addr->port ||
        strcmp(master->addr->ip, token[5]))
    {
        sentinelAddr *old_addr;

        sentinelEvent(REDIS_WARNING,"+config-update-from",si,"%@");
        sentinelEvent(REDIS_WARNING,"+switch-master",
            master,"%s %s %d %s %d",
            master->name,
            master->addr->ip, master->addr->port,
            token[5], master_port);

        old_addr = dupSentinelAddr(master->addr);
        sentinelResetMasterAndChangeAddress(master, token[5], master_port);
        sentinelCallClientReconfScript(master,
            SENTINEL_OBSERVER,"start",
            old_addr,master->addr);
        releaseSentinelAddr(old_addr);
    }
}

sentinelCheckSubjectivelyDown方法

检查实例是否进入 SDOWN 状态

1.如果实例符合断线重连的条件，则断开该实例连接，等待下次重新连接。其实就是对不活跃实例进行断线重连。

2.设置或者取消SDOWN标志

达到下面两个条件设置为SDOWN，否则取消SDOWN标志位

超过超时时间没有回复命令，则设置为SDOWN
Sentinel认为实例是主服务器，这个服务器向 Sentinel 报告它将成为从服务器，但在超过给定时限之后，服务器仍然没有完成这一角色转换

主节点单独逻辑

if (ri->flags & SRI_MASTER) {
    // 判断 master 是否进入 ODOWN 状态
    sentinelCheckObjectivelyDown(ri);
    // 如果主服务器进入了 ODOWN 状态，那么开始一次故障转移操作
    if (sentinelStartFailoverIfNeeded(ri))
        // 强制向其他 Sentinel 发送 SENTINEL is-master-down-by-addr 命令
        // 刷新其他 Sentinel 关于主服务器的状态
        sentinelAskMasterStateToOtherSentinels(ri,SENTINEL_ASK_FORCED);

    // 执行故障转移
    sentinelFailoverStateMachine(ri);
    // 如果有需要的话，向其他 Sentinel 发送 SENTINEL is-master-down-by-addr 命令
    // 刷新其他 Sentinel 关于主服务器的状态
    // 这一句是对那些没有进入 if(sentinelStartFailoverIfNeeded(ri)) { /* ... */ }
    // 语句的主服务器使用的
    sentinelAskMasterStateToOtherSentinels(ri,SENTINEL_NO_FLAGS);
}

sentinelCheckObjectivelyDown

判断当前主节点是否进入ODown状态。

通过遍历所有sentinel实例的flags标志位进行判断。如果一半以上主观下线，则变更为客观下线。这个状态位是在is-master-down-by-addr命令回调中更新的。

sentinelStartFailoverIfNeeded

判断是否需要进行故障转移

void sentinelStartFailover(sentinelRedisInstance *master) {
    redisAssert(master->flags & SRI_MASTER);

    // 更新故障转移状态
    master->failover_state = SENTINEL_FAILOVER_STATE_WAIT_START;

    // 更新主服务器状态
    master->flags |= SRI_FAILOVER_IN_PROGRESS;

    // 更新纪元
    master->failover_epoch = ++sentinel.current_epoch;

    sentinelEvent(REDIS_WARNING,"+new-epoch",master,"%llu",
        (unsigned long long) sentinel.current_epoch);

    sentinelEvent(REDIS_WARNING,"+try-failover",master,"%@");

    // 记录故障转移状态的变更时间
    master->failover_start_time = mstime()+rand()%SENTINEL_MAX_DESYNC;
    master->failover_state_change_time = mstime();
}

判断条件故障转移：

1.进入ODOWN并且没有在故障转移中。

2.如果发现故障转移过于频繁也不执行。

如果需要故障转移，则更新当前master的信息，主要是failover_state、failover_epoch等字段。

failover_epoch为当前master纪元+1。

failover_epoch作用：

其他sentinel依赖这个字段判断是否需要进行故障转移。这个在之前的hello中有说到。

当前sentinel依赖这个纪元选出执行故障转移的leader。因为选举使用的也是该纪元。选举出来的leader的纪元应该一致。每次选举都会产生一个新的leader，最新的纪元最权威，这是raft领导选举的核心概念。虽然raft使用的是term。

failover_state代表当前故障转移状态。故障转移操作需要依赖该状态。

故障转移操作需要从sentienl中选举一个执行。所以这只是先更新状态。

sentinelAskMasterStateToOtherSentinels

向其他sentine询问master状态。

这会遍历所有sentinel，如果当前sentinel认为master下线，并且连接正常，会发送is-master-down-by-addr命令

sentinel is-master-down-by-addr <ip> <port> <current_epoch> <runid>

如果本sentinel检测到master 主观下线（通过failover_state判断），则runid为当前server的runid，代表让其他sentienl给自己投票。

如果是master客观下线，则runid=*，代表告诉其他sentienl，主节点下线。这是sentinel通知其他sentinel主节点下线的唯一方式。

is-master-down-by-addr命令处理

该逻辑在sentinelCommand中执行

ri = getSentinelRedisInstanceByAddrAndRunID(sentinel.masters,
    c->argv[2]->ptr,port,NULL);

if (!sentinel.tilt && ri && (ri->flags & SRI_S_DOWN) &&
                            (ri->flags & SRI_MASTER))
    isdown = 1;

/* Vote for the master (or fetch the previous vote) if the request
 * includes a runid, otherwise the sender is not seeking for a vote. */
if (ri && ri->flags & SRI_MASTER && strcasecmp(c->argv[5]->ptr,"*")) {
    leader = sentinelVoteLeader(ri,(uint64_t)req_epoch,
                                    c->argv[5]->ptr,
                                    &leader_epoch);
}

/* Reply with a three-elements multi-bulk reply:
 * down state, leader, vote epoch. */
// 多条回复
// 1) <down_state>    1 代表下线， 0 代表未下线
// 2) <leader_runid>  Sentinel 选举作为领头 Sentinel 的运行 ID
// 3) <leader_epoch>  领头 Sentinel 目前的配置纪元
addReplyMultiBulkLen(c,3);
addReply(c, isdown ? shared.cone : shared.czero);
addReplyBulkCString(c, leader ? leader : "*");
addReplyLongLong(c, (long long)leader_epoch);

如果节点下线回复down_state1，否则为0

根据ip和port获取ri（sentinelRedisInstance），如果ri是主节点，并且runid不为*，则进行选举投票。

投票逻辑：

请求的req_epoch>当前sentinel的current_epoch（更新sentinel的current_epoch）

req_epoch>master的master.leader_epoch，并且>=sentinel.current_epoch，更新master的leader为req_runid。然后投票给当前req_runid节点。

其实就是判断epoch。如果请求的epoch比较大，那就投票即可。和raft的领导选举一样。

is-master-down-by-addr命令回调（sentinelReceiveIsMasterDownReply）

// 更新最后一次回复询问的时间
ri->last_master_down_reply_time = mstime();

// 设置 SENTINEL 认为主服务器的状态
if (r->element[0]->integer == 1) {
    // 已下线
    ri->flags |= SRI_MASTER_DOWN;
} else {
    // 未下线
    ri->flags &= ~SRI_MASTER_DOWN;
}
// 如果运行 ID 不是 "*" 的话，那么这是一个带投票的回复
if (strcmp(r->element[1]->str,"*")) {
    /* If the runid in the reply is not "*" the Sentinel actually
     * replied with a vote. */
    sdsfree(ri->leader);
    // 打印日志
    if (ri->leader_epoch != r->element[2]->integer)
        redisLog(REDIS_WARNING,
            "%s voted for %s %llu", ri->name,
            r->element[1]->str,
            (unsigned long long) r->element[2]->integer);
    // 设置实例的领头
    ri->leader = sdsnew(r->element[1]->str);
    ri->leader_epoch = r->element[2]->integer;
}

<down_state> 1 代表下线， 0 代表未下线
<leader_runid> Sentinel 选举作为领头 Sentinel 的运行 ID
<leader_epoch> 领头 Sentinel 目前的配置纪元 1.更新回复时间

2.更新被询问的sentinel的flag。用于ODOWN判断。

3.如果leader_runid非*，代表投票信息，更新该sentinel的leader信息。

ri的leader字段有两个状态：

如果ri一个主服务器实例，那么 leader 将是负责进行故障转移的 Sentinel 的运行 ID 。
如果ri一个 Sentinel 实例，那么 leader 就是被选举出来的领头 Sentinel 。

执行故障转移（sentinelFailoverStateMachine）

switch(ri->failover_state) {

    // 等待故障转移开始
    case SENTINEL_FAILOVER_STATE_WAIT_START:
        sentinelFailoverWaitStart(ri);
        break;

    // 选择新主服务器
    case SENTINEL_FAILOVER_STATE_SELECT_SLAVE:
        sentinelFailoverSelectSlave(ri);
        break;

    // 升级被选中的从服务器为新主服务器
    case SENTINEL_FAILOVER_STATE_SEND_SLAVEOF_NOONE:
        sentinelFailoverSendSlaveOfNoOne(ri);
        break;

    // 等待升级生效，如果升级超时，那么重新选择新主服务器
    // 具体情况请看 sentinelRefreshInstanceInfo 函数
    case SENTINEL_FAILOVER_STATE_WAIT_PROMOTION:
        sentinelFailoverWaitPromotion(ri);
        break;

    // 向从服务器发送 SLAVEOF 命令，让它们同步新主服务器
    case SENTINEL_FAILOVER_STATE_RECONF_SLAVES:
        sentinelFailoverReconfNextSlave(ri);
        break;
}

整个流程如上：

1.sentinelFailoverWaitStart会根据当前所有sentinel的leader以及当前故障转移纪元选出来leader。如果发现leader是自己，则切换failover_state为SENTINEL_FAILOVER_STATE_SELECT_SLAVE，执行下一个case。否则跳出。

2.根据逻辑选举从服务器作为新的主节点，如果没有选出，清空故障转移状态。选出成功后继续更新状态执行下一个case。选择逻辑上面有说过。

3.升级新节点为主节点，如果发现断线并超时，则终止故障转移逻辑。这个其实就是异步发送slave of命令。让从节点升级为主节点。这个命令在redis复制源码解析中说过。

4.SENTINEL_FAILOVER_STATE_WAIT_PROMOTION状态只是等待升级的另一个逻辑，如果升级超时则终止故障转移。如何检测从节点升级主节点成功？

其实在info中有一段逻辑：

if ((ri->master->flags & SRI_FAILOVER_IN_PROGRESS) &&
    (ri->master->failover_state ==
        SENTINEL_FAILOVER_STATE_WAIT_PROMOTION))
{
    // 更新从服务器的主服务器（已下线）的配置纪元
    ri->master->config_epoch = ri->master->failover_epoch;
    // 设置从服务器的主服务器（已下线）的故障转移状态
    // 这个状态会让从服务器开始同步新的主服务器
    ri->master->failover_state = SENTINEL_FAILOVER_STATE_RECONF_SLAVES;
    // 更新从服务器的主服务器（已下线）的故障转移状态变更时间
    ri->master->failover_state_change_time = mstime();
    // 将当前 Sentinel 状态保存到配置文件里面
    sentinelFlushConfig();
    // 发送事件
    sentinelEvent(REDIS_WARNING,"+promoted-slave",ri,"%@");
    sentinelEvent(REDIS_WARNING,"+failover-state-reconf-slaves",
        ri->master,"%@");
    // 执行脚本
    sentinelCallClientReconfScript(ri->master,SENTINEL_LEADER,
        "start",ri->master->addr,ri->addr);
}

在这里代表当前从节点已经升级成功，则更新config_epoch。config_epoch其实在hello消息中被用到。如果其他sentienl发现它的config_epoch小于hello消息中的config_epoch，则会重置master的地址。

5.SENTINEL_FAILOVER_STATE_RECONF_SLAVES

Info更新成功后，会执行sentinelFailoverReconfNextSlave方法。其实就是向所有从服务器发送slave of命令。这里会受parallel_syncs参数限制。控制并行slave of数量，避免主节点网络压力。

成功之后更新failover_state状态为SENTINEL_FAILOVER_STATE_UPDATE_CONFIG

sentinelFailoverSwitchToPromotedSlave

最终会调用该方法切换主服务器，整个转移过程结束。

故障转移失败

如果执行故障转移的leader存活的情况，转移超时，则会调用sentinelAbortFailover方法终止故障转移。如果转移过场中leader宕机，其他节点会继续执行故障转移逻辑。

五、开发运维

配置参数

down-after-milliseconds 节点alive check的ttl

sentinel parallel-syncs 主节点宕机，允许并行复制数量

sentinel failover-timeout 故障转移的超时时间，如果当前时间-上次转移状态更新时间大于该值，则会终止转移。

sentinel notification-script 故障监控，sentinel警告级别的事件发生，会出发对应路径下的脚本，通过脚本可接收参数。进行监控。

客户端连接sentinel

启动通过遍历sentinel获取redis主节点。然后订阅每个sentinel的switch事件，保证在主备切换的时候能监听到。如果监听到变化重新初始化连接池即可。

需要注意的是，只有故障转移完成才会发送此事件。

六、总结

整个实现比较复杂，但是按照每个点还是可以理清楚。通过ping、info、以及pubsub hello消息实现通信。保证整个系统的一致性。每次故障转移只会由一个sentinel执行，这个选举过程依赖raft算法leader选举逻辑。故障转移逻辑依赖超时时间避免死状态。整个逻辑依赖状态机进行切换，有条不紊，值得借鉴。

Redis Sentinel原理解析
