Introduction

Core Animation其实是一个令人误解的命名。你可能认为它只是用来做动画的, 但实际上它是从一个叫做Layer Kit这么一个不怎么和动画有关的名字演变而来,所以做动画这只是Core Animation特性的冰山一角。

Core Animation是一个复合引擎,它的职责就是尽可能快地组合屏幕上不同的可 视内容,这个内容是被分解成独立的图层,存储在一个叫做图层树的体系之中。于 是这个树形成了UIKit以及在iOS应用程序当中你所能在屏幕上看见的一切的基础。

写本篇博客是因为很多人对Core Animation可能有了错误的认识或者对此内容并不是很理解和认识,希望通过本篇博客,加深大家对Core Animation框架内容的认知!

【最后有惊喜 】

图层树

从图层树开始,涉及一下Core Animation的静态组合以及布局特性。

2.1 图层与视图

一个视图就是在屏幕上显示的一个矩形块(比如图片,文字或者视频),它 能够拦截类似于鼠标点击或者触摸手势等用户输入。视图在层级关系中可以互相嵌 套,一个视图可以管理它的所有子视图的位置。

在iOS当中,所有的视图都从一个叫做 UIVIew 的基类派生而来, UIView 可以处理触摸事件,可以支持基于Core Graphics绘图,可以做仿射变换(例如旋转或者缩放),或者简单的类似于滑动或者渐变的动画。

2.2 CALayer

CALayer 类在概念上和 UIView 类似,同样也是一些被层级关系树管理的矩形 块,同样也可以包含一些内容(像图片,文本或者背景色),管理子图层的位置。 它们有一些方法和属性用来做动画和变换。

和 UIView 最大的不同是 CALayer 不 处理用户的交互。

CALayer 并不清楚具体的响应链(iOS通过视图层级关系用来传送触摸事件的机制),于是它并不能够响应事件,即使它提供了一些方法来判断是否一个触点在图层的范围之内【下面篇幅会详细讲解】

2.3 平行的层级关系

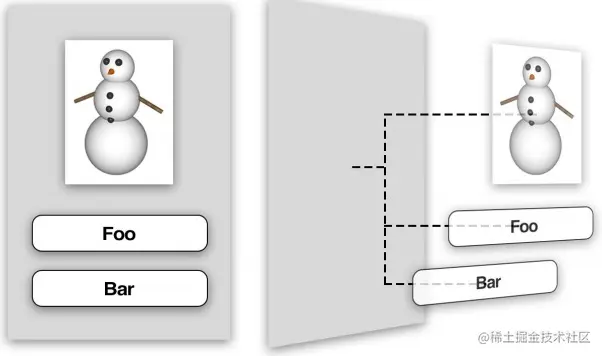

每一个 UIview 都有一个 CALayer 实例的图层属性,也就是所谓的backing layer,视图的职责就是创建并管理这个图层,以确保当子视图在层级关系中添加或者被移除的时候,他们关联的图层也同样对应在层级关系树当中有相同的操作。

实际上这些背后关联的图层才是真正用来在屏幕上显示和做动画, UIView 仅仅 是对它的一个封装,提供了一些iOS类似于处理触摸的具体功能,以及Core Animation底层方法的高级接口

但是为什么iOS要基于 UIView 和 CALayer 提供两个平行的层级关系呢?为什 么不用一个简单的层级来处理所有事情呢?

答:原因在于要做职责分离,这样也能避免很多重复代码。在iOS和Mac OS两个平台上,事件和用户交互有很多地方的不同, 基于多点触控的用户界面和基于鼠标键盘有着本质的区别,这就是为什么iOS有 UIKit和 UIView ,但是Mac OS有AppKit和 NSView 的原因。他们功能上很相似, 但是在实现上有着显著的区别。

2.4 图层的能力

如果说 CALayer 是 UIView 内部实现细节,那我们为什么要全面地了解它呢?

苹果当然为我们提供了优美简洁的 UIView 接口,那么我们是否就没必要直接去处

理Core Animation的细节了呢?

某种意义上说的确是这样,对一些简单的需求来说,确实没必要处理 CALayer ,因为苹果已经通过 UIView 的高级API间接地使得动画变得很简单。但是这种简单会不可避免地带来一些灵活上的缺陷。如果你略微想在底层做一些改变,或者使用一些苹果没有在 UIView 上实现的接口功能,这时除了介入Core Animation底层之外别无选择。

已经证实了图层不能像视图那样处理触摸事件,那么它能做哪些视图不能做的呢?这里有一些 UIView 没有暴露出来的CALayer的功能:

  • 阴影,圆角,带颜色的边框

  • 3D变换

  • 非矩形范围

  • 透明遮罩

  • 多级非线性动画

2.5 使用图层

给视图添加一个蓝色子图层,代码如下:

class ViewController: UIViewController {

    lazy var v: UIView = {
        let v = UIView()
        v.backgroundColor = .white
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 100 , y: UIScreen.main.bounds.size.height / 2 - 100, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(self.v)

        let blueLayer = CALayer()
        blueLayer.frame = CGRect.init(x: 50, y: 50, width: 100, height: 100)
        blueLayer.backgroundColor = UIColor.blue.cgColor

        self.v.layer.addSublayer(blueLayer)

    }
}

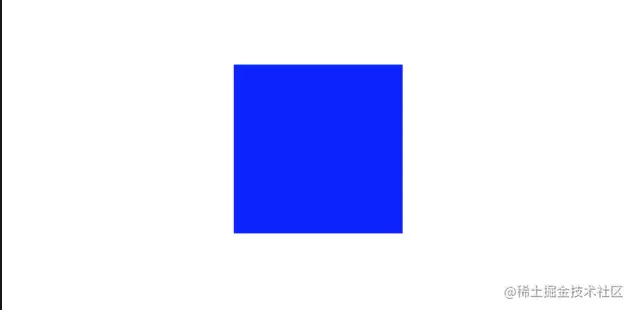

运行结果如下:

寄宿图

这一模块将来探索 CALayer的寄宿图(即图层中包含的图)。

3.1 contents属性

CALayer 有一个属性叫做 contents ,这个属性的类型被定义为id,意味着它可以是任何类型的对象。在这种情况下,可以给 contents 属性赋任何值,app 仍然能够编译通过。但是,在实践中,如果给 contents 赋的不是CGImage, 那么得到的图层将是空白的。

contents 这个奇怪的表现是由Mac OS的历史原因造成的。它之所以被定义为id 类型,是因为在Mac OS系统上,这个属性对CGImage和NSImage类型的值都起作 用。如果你试图在iOS平台上将UIImage的值赋给它,只能得到一个空白的图层。 一些初识Core Animation的iOS开发者可能会对这个感到困惑。

头疼的不仅仅是刚才提到的这个问题。事实上,真正要赋值的类型应该是CGImageRef,它是一个指向CGImage结构的指针。UIImage有一个CGImage属 性,它返回一个"CGImageRef",如果想把这个值直接赋值给CALayer 的 contents ,那将会得到一个编译错误。因为CGImageRef并不是一个真正的 Cocoa对象,而是一个Core Foundation类型。

尽管Core Foundation类型跟Cocoa对象在运行时貌似很像(被称作toll-free bridging),他们并不是类型兼容的,不过你可以通过bridged关键字转换。如果要 给图层的寄宿图赋值,你可以按照以下这个方法:

layer.contents = (__bridge id)image.CGImage;

把layerView的宿主图层的 contents 属性设置成图片。代码如下:

class ViewController: UIViewController {
    lazy var v: UIView = {
        let v = UIView()
        v.backgroundColor = .white
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 100 , y: UIScreen.main.bounds.size.height / 2 - 100, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(self.v)
        let image = UIImage.init(named: "hello")

        self.v.layer.contents = image?.cgImage

    }
}

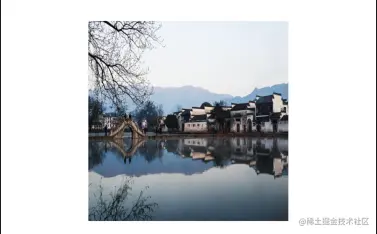

运行结果如下:

3.2 contentGravity属性

加载的图片并不 刚好是一个方的,为了适应这个视图,它有一点点被拉伸了。在使用UIImageView 的时候遇到过同样的问题,解决方法就是把 contentMode 属性设置成更合适的 值,像这样:

imageView.contentMode = .scaleAspectFill

CALayer与 contentMode 对应的属性叫做 contentsGravity

self.v.layer.contentsGravity = .resizeAspect

运行结果如下:

将上面的contentGravity改一下:

self.v.layer.contentsGravity = .resizeAspectFill

运行效果如下:

3.3 Custom Drawing

给 contents 赋CGImage的值不是唯一的设置寄宿图的方法。也可以直接 用Core Graphics直接绘制寄宿图。能够通过继承UIView并实现 -drawRect: 方法 来自定义绘制。

-drawRect: 方法没有默认的实现,因为对UIView来说,寄宿图并不是必须 的,它不在意那到底是单调的颜色还是有一个图片的实例。如果UIView检测到 - drawRect: 方法被调用了,它就会为视图分配一个寄宿图,这个寄宿图的像素尺 寸等于视图大小乘以 contentsScale 的值。

如果不需要寄宿图,那就不要创建这个方法了,这会造成CPU资源和内存的浪费,这也是为什么苹果建议:如果没有自定义绘制的任务就不要在子类中写一个空的-drawRect:方法。

当视图在屏幕上出现的时候 -drawRect: 方法就会被自动调用。 - drawRect: 方法里面的代码利用Core Graphics去绘制一个寄宿图,然后内容就会被缓存起来直到它需要被更新(通常是因为开发者调用了 -setNeedsDisplay 方 法,尽管影响到表现效果的属性值被更改时,一些视图类型会被自动重绘, 如 bounds 属性)。虽然 -drawRect: 方法是一个UIView方法,事实上都是底层 的CALayer安排了重绘工作和保存了因此产生的图片。

CALayer有一个可选的 delegate 属性,实现了 CALayerDelegate 协议,当 CALayer需要一个内容特定的信息时,就会从协议中请求。CALayerDelegate是一 个非正式协议,其实就是说没有CALayerDelegate @protocol可以让你在类里面引用啦。你只需要调用你想调用的方法,CALayer会帮你做剩下的。

当需要被重绘时,CALayer会请求它的代理给他一个寄宿图来显示。它通过调用 下面这个方法做到的:

(void)displayLayer:(CALayerCALayer *)layer;

如果代理不实现 -displayLayer: 方法, CALayer就会转而尝试调用下面这个方法:

- (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx;

在调用这个方法之前,CALayer创建了一个合适尺寸的空寄宿图(尺寸 由 bounds 和 contentsScale 决定)和一个Core Graphics的绘制上下文环境, 为绘制寄宿图做准备,他作为ctx参数传入。代码如下:

import UIKit

class ViewController: UIViewController {
    lazy var v: UIView = {
        let v = UIView()
        v.backgroundColor = .white
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 100 , y: UIScreen.main.bounds.size.height / 2 - 100, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(self.v)

        let blueLayer = CALayer()
        blueLayer.frame = CGRect.init(x: 50, y: 50, width: 100, height: 100)
        blueLayer.backgroundColor = UIColor.blue.cgColor
        blueLayer.delegate = self
        self.v.layer.addSublayer(blueLayer)

        // force layer to redraw
        blueLayer.display()

    }


}

extension ViewController: CALayerDelegate {
    func draw(_ layer: CALayer, in ctx: CGContext) {
        ctx.setLineWidth(10)
        ctx.setStrokeColor(UIColor.red.cgColor)
        ctx.strokeEllipse(in: layer.bounds)

    }
}

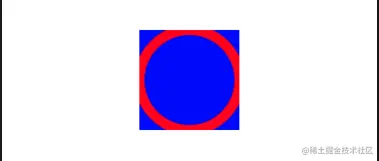

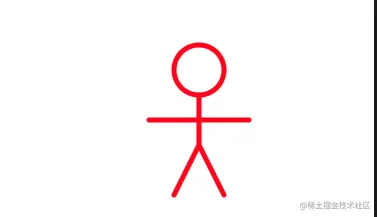

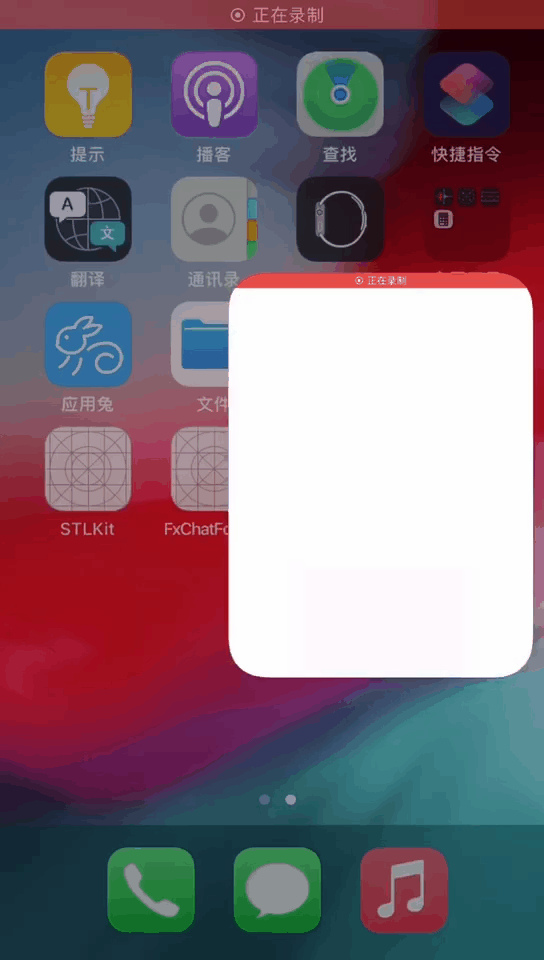

运行结果如下:

当使用寄宿了视图的图层的时候,你也不必实现 -displayLayer: 和 - drawLayer:inContext: 方法来绘制你的寄宿图。通常做法是实现UIView的 - drawRect: 方法,UIView就会帮你做完剩下的工作,包括在需要重绘的时候调 用 -display 方法。

图层几何学

4.1 布局

UIView 有三个比较重要的布局属 性: frame , bounds 和 center , CALayer 对应地叫 做 frame , bounds 和 position 。为了能清楚区分,图层用了“position”,视图用了“center”,但是都代表同样的值。

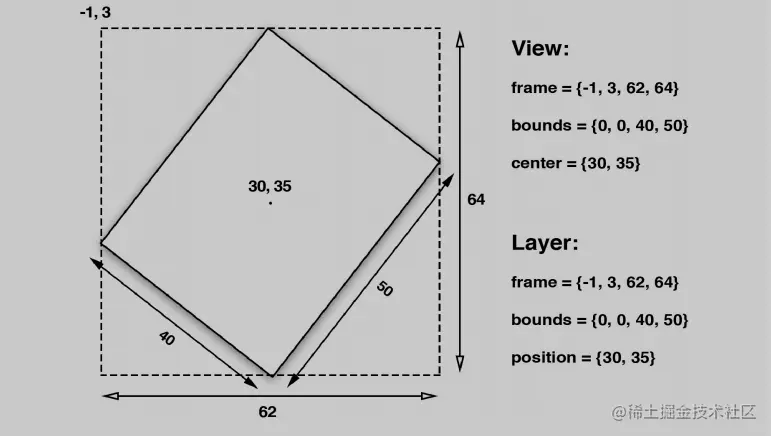

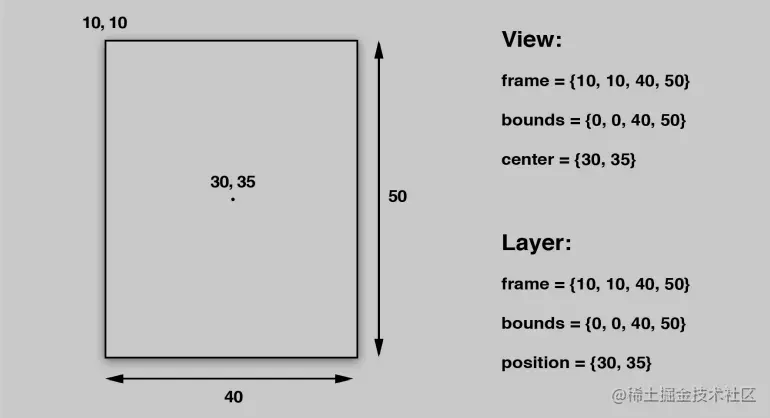

frame 代表了图层的外部坐标(也就是在父图层上占据的空间), bounds 是 内部坐标({0, 0}通常是图层的左上角), center 和 position 都代表了相对于 父图层 anchorPoint 所在的位置。 anchorPoint 的属性后续介绍到,现在把它想成图层的中心点就好了。

对于视图或者图层来说, frame 并不是一个非常清晰的属性,它其实是一个虚拟属性,是根据 bounds , position 和 transform 计算而来,所以当其中任何一个值发生改变,frame都会变化。相反,改变frame的值同样会影响到当中的值。

记住当对图层做变换的时候,比如旋转或者缩放, frame 实际上代表了覆盖在 图层旋转之后的整个轴对齐的矩形区域,也就是说 frame 的宽高可能 和 bounds 的宽高不再一致了

4.2 锚点

默认来说, anchorPoint 位于图层的中点,所以图层的将会以这个点为中心放置。 anchorPoint 属性并没有被 UIView 接口暴露出来,这也是视图的position 属性被叫做“center”的原因。但是图层的 anchorPoint 可以被移动,比如可以把 它置于图层 frame 的左上角,于是图层的内容将会向右下角的 position 方向移动,而不是居中了。

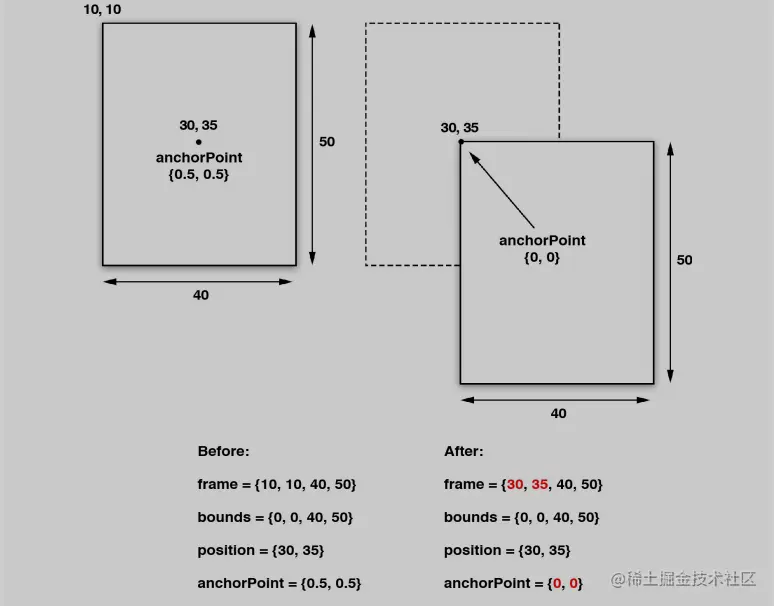

当改变了 anchorPoint , position 属性保持固定的值并没 有发生改变,但是 frame 却移动了。

4.3 坐标系

和视图一样,图层在图层树当中也是相对于父图层按层级关系放置,一个图层 的 position 依赖于它父图层的 bounds ,如果父图层发生了移动,它的所有子 图层也会跟着移动。 这样对于放置图层会更加方便,因为你可以通过移动根图层来将它的子图层作为一个整体来移动,但是有时候需要知道一个图层的绝对位置,或者是相对于另一个图层的位置,而不是它当前父图层的位置。

CALayer 给不同坐标系之间的图层转换提供了一些工具类方法:

- (CGPoint)convertPoint:(CGPoint)point fromLayer:(CALayer *)layer;
- (CGPoint)convertPoint:(CGPoint)point toLayer:(CALayer *)layer;
- (CGRect)convertRect:(CGRect)rect fromLayer:(CALayer *)layer;
- (CGRect)convertRect:(CGRect)rect toLayer:(CALayer *)layer;

这些方法可以把定义在一个图层坐标系下的点或者矩形转换成另一个图层坐标系下 的点或者矩形。

Z坐标轴

和 UIView 严格的二维坐标系不同, CALayer 存在于一个三维空间当中。除了已经讨论过的 position 和 anchorPoint 属性之外, CALayer 还有另外两个属性, zPosition 和 anchorPointZ ,二者都是在Z轴上描述图层位置的浮点

zPosition 属性在大多数情况下其实并不常用。下面篇幅将会涉 及 CATransform3D ,就会知道如何在三维空间移动和旋转图层,除了做变换之 外, zPosition 最实用的功能就是改变图层的显示顺序了。

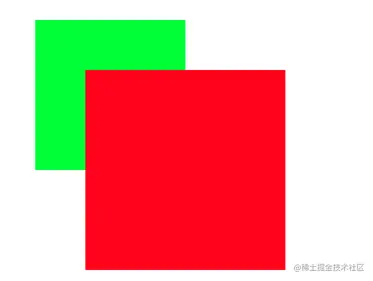

**状况:**首先出现在视图层级 绿色的视图被绘制在红色视图的后面。

class ViewController: UIViewController {
    lazy var redV: UIView = {
        let v = UIView()
        v.backgroundColor = .red
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 100 , y: UIScreen.main.bounds.size.height / 2 - 100, width: 200, height: 200)
        return v
    }()

    lazy var greenV: UIView = {
        let v = UIView()
        v.backgroundColor = .green
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 150 , y: UIScreen.main.bounds.size.height / 2 - 150, width: 150, height: 150)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(self.redV)
        self.view.addSubview(self.greenV)

    }

}

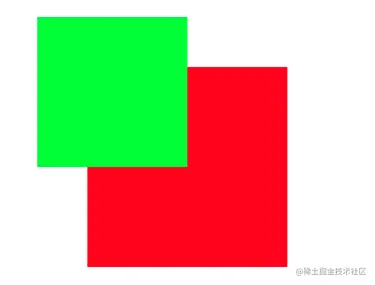

运行结果如下:

需求:希望红绿调换过来,在某一个时机

self.greenV.layer.zPosition = 1.0

4.4 Hit Testing

CALayer 并不关心任何响应链事件,所以不能直接处理触摸事件或者手势。但是它有一系列的方法处理事件: -containsPoint:  和 -hitTest:

-containsPoint: 接受一个在本图层坐标系下的 CGPoint ,如果这个点在图层 frame 范围内就返回 YES 。也就是使用 -containsPoint: 方法来判断到底是红色还是蓝色的图层被触摸了【2.5例子】 。这需要把触摸坐标转换成每个图层坐标系下的坐标,结果很不方便。

4.4.1 使用containsPoint判断被点击的图层

使用的例子是2.5的,可复制粘贴运行

class ViewController: UIViewController {

    lazy var blueLayer = CALayer()
    lazy var v: UIView = {
        let v = UIView()
        v.backgroundColor = .red
        v.frame = CGRect.init(x: UIScreen.main.bounds.size.width / 2 - 100 , y: UIScreen.main.bounds.size.height / 2 - 100, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(self.v)

        let blueLayer = CALayer()
        blueLayer.frame = CGRect.init(x: 50, y: 50, width: 100, height: 100)
        blueLayer.backgroundColor = UIColor.blue.cgColor
        blueLayer.delegate = self
        self.blueLayer = blueLayer
        self.v.layer.addSublayer(blueLayer)

    }

    override func touchesBegan(_ touches: Set<UITouch>, with event: UIEvent?) {
        //得到在主view中的position
        guard var point = touches.first?.location(in: self.view) else { return }
        //转换到v.layer的位置
        point = self.v.layer.convert(point, from: self.view.layer)
        if self.v.layer.contains(point) {
            point = self.blueLayer.convert(point, from: self.v.layer)
            if self.blueLayer.contains(point) {
                print("点击了蓝色")
            } else {
                print("点击了红色")
            }
        }
    }
}

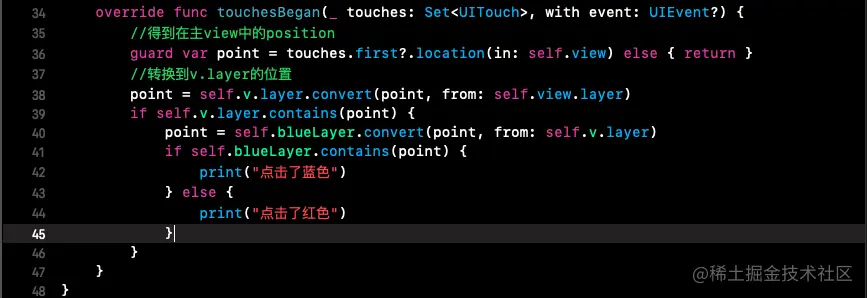

核心如下:

4.4.2 使用hitTest方法

**-hitTest: 方法同样接受一个 CGPoint 类型参数,而不是 BOOL 类型,它返回图层本身,或者包含这个坐标点的叶子节点图层。这意味着不再需要像使用 - containsPoint: 那样,人工地在每个子图层变换或者测试点击的坐标。如果这个点在最外面图层的范围之外,则返回nil。
**

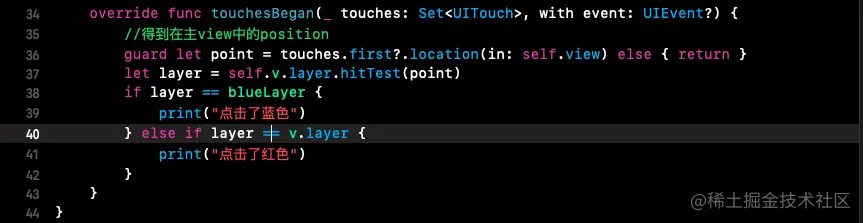

只需要将上面的核心代码改为:

视觉效果

探索一些能够通过使用CALayer属性实现的视觉效果,圆角,边框,阴影,图层蒙板都比较简单,我们主要讲解组透明

组透明

UIView有一个叫做 alpha 的属性来确定视图的透明度。CALayer有一个等同的属性叫做 opacity ,这两个属性都是影响子层级的。也就是说,如果给一个图层设置了opacity 属性,那它的子图层都会受此影响。

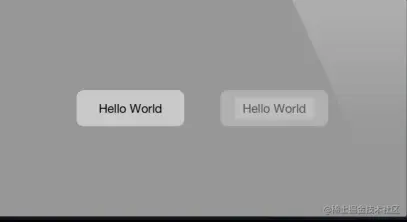

iOS常见的做法是把一个控件的alpha值设置为0.5(50%)以使其看上去呈现为不可用状态。对于独立的视图来说还不错,但是当一个控件有子视图的时候就有点奇怪了,下图展示了一个内嵌了UILabel的自定义UIButton;左边是一个不透明的按钮,右边是50%透明度的相同按钮。可以注意到,里面的标签的轮廓跟按钮的背景很不搭调。

这是由透明度的混合叠加造成的,当显示一个50%透明度的图层时,图层的每个像素都会一半显示自己的颜色,另一半显示图层下面的颜色。这是正常的透明度的表现。但是如果图层包含一个同样显示50%透明的子图层时,所看到的视图, 50%来自子视图,25%来了图层本身的颜色,另外的25%则来自背景色。

可以设置CALayer的一个叫做 shouldRasterize 属性来实现组透明的效果,如果它被设置为YES,在应用透明度之前,图层及 其子图层都会被整合成一个整体的图片,这样就没有透明度混合的问题了

button2.layer.shouldRasterize = YES;

变换

将要研究可以用来对图层旋转,摆放或者扭曲的CGAffineTransform ,以及可以将扁平物体转换成三维空间对象 的 CATransform3D。

6.1 仿射变换

创建一个CGAffineTransform

Core Graphics提供了一系 列函数,对完全没有数学基础的开发者也能够简单地做一些变换。如下几个函数都创建了一个 CGAffineTransform 实例:

CGAffineTransformMakeRotation(CGFloat angle)
CGAffineTransformMakeScale(CGFloat sx, CGFloat sy)
CGAffineTransformMakeTranslation(CGFloat tx, CGFloat ty)

旋转和缩放变换都可以很好解释--分别旋转或者缩放一个向量的值。平移变换是指每个点都移动了向量指定的x或者y值--所以如果向量代表了一个点,那它就平移了这个点的距离。

需求:将原始视图旋转45角度

UIView 可以通过设置 transform 属性做变换,但实际上它只是封装了内部图层 的变换。 CALayer 同样也有一个 transform 属性,但它的类型是 CATransform3D ,而不是 CGAffineTransform , CALayer 对应 于 UIView 的 transform 属性叫做 affineTransform

CGAffineTransform transform = CGAffineTransformMakeRotation(M_PI_4);
self.layerView.layer.affineTransform = transform;


注意我们使用的旋转常量是 M_PI_4 ,而不是你想象的45,因为iOS的变换函数使 用弧度而不是角度作为单位。弧度用数学常量pi的倍数表示,一个pi代表180度,所 以四分之一的pi就是45度。
C的数学函数库(iOS会自动引入)提供了pi的一些简便的换算, M_PI_4 于是就 是pi的四分之一,如果对换算不太清楚的话,可以用如下的宏做换算:
#define RADIANS_TO_DEGREES(x) ((x)/M_PI*180.0)

6.2 混合变换

Core Graphics提供了一系列的函数可以在一个变换的基础上做更深层次的变换,

如果做一个既要缩放又要旋转的变换,这就会非常有用了。

下面函数:

CGAffineTransformRotate(CGAffineTransform t, CGFloat angle)
CGAffineTransformScale(CGAffineTransform t, CGFloat sx, CGFloat sy)
CGAffineTransformTranslate(CGAffineTransform t, CGFloat tx, CGFloat ty)

当操纵一个变换的时候,初始生成一个什么都不做的变换很重要--也就是创建一 个 CGAffineTransform 类型的空值,矩阵论中称作单位矩阵,Core Graphics同样也提供了一个方便的常量:CGAffineTransformIdentity

最后,如果需要混合两个已经存在的变换矩阵,就可以使用如下方法,在两个变换的基础上创建一个新的变换:

CGAffineTransformConcat(CGAffineTransform t1, CGAffineTransform t2);

用例1:使用若干方法创建一个复合变换

代码下:

- (void)viewDidLoad {
    [super viewDidLoad];

    UIView *v = [[UIView alloc]init];
    [self.view addSubview: v];
    v.backgroundColor = UIColor.redColor;
    v.frame = CGRectMake(150, 150, 100, 100);

    CGAffineTransform transform = CGAffineTransformIdentity;
    //scale by 50%
    transform = CGAffineTransformScale(transform, 0.5, 0.5);
    //rotate by 30 degrees
    transform = CGAffineTransformRotate(transform, M_PI / 180.0 * 30.0);
    //translate by 200 points
    transform = CGAffineTransformTranslate(transform, 200, 0);
    //apply transform to layer
    v.layer.affineTransform = transform;
}

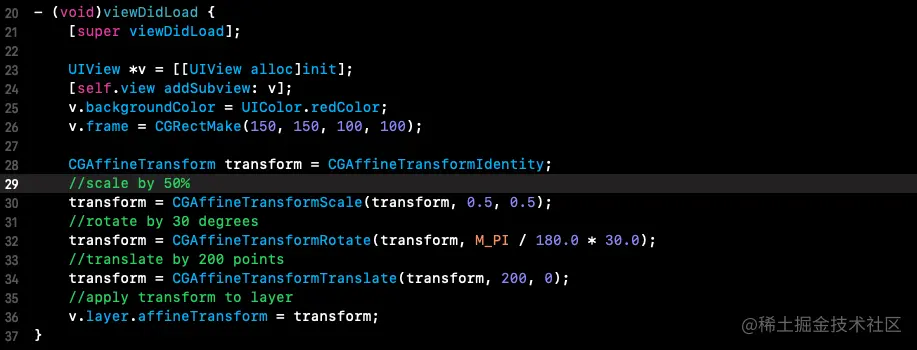

图片显示代码

6.3 3D变换

CG的前缀告诉我们, CGAffineTransform 类型属于Core Graphics框架,Core Graphics实际上是一个严格意义上的2D绘图API,并且 CGAffineTransform 仅仅对2D变换有效。

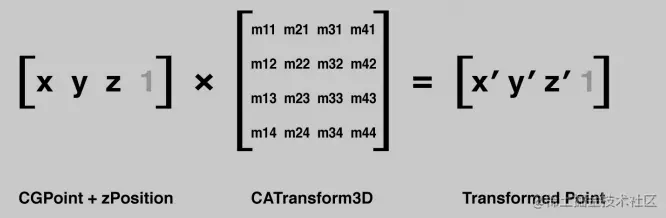

和 CGAffineTransform 类似, CATransform3D 也是一个矩阵,但是和2x3的矩 阵不同, CATransform3D 是一个可以在3维空间内做变换的4x4的矩阵。

和 CGAffineTransform 矩阵类似,Core Animation提供了一系列的方法用来创建和组合 CATransform3D 类型的矩阵,和Core Graphics的函数类似,但是3D的平移和旋转多处了一个 z 参数,并且旋转函数除了 angle 之外多出 了 x , y , z 三个参数,分别决定了每个坐标轴方向上的旋转:

CATransform3DMakeRotation(CGFloat angle, CGFloat x, CGFloat y, CGFloat z)
CATransform3DMakeScale(CGFloat sx, CGFloat sy, CGFloat sz)
CATransform3DMakeTranslation(Gloat tx, CGFloat ty, CGFloat tz)

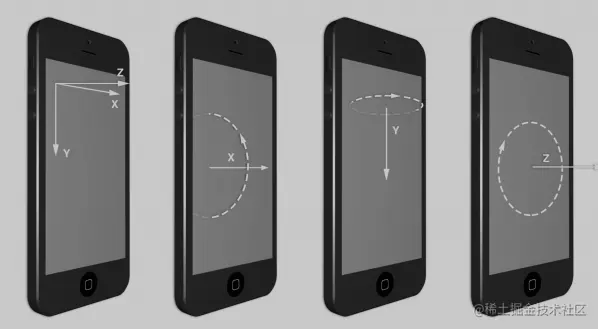

Z轴和这两个轴分别垂直,指向视角外为正方向。

用例1:对视图内的图层绕Y轴做45度角的旋转

CATransform3D transform = CATransform3DMakeRotation(M_PI_4, 0, 1, 0);
v.layer.transform = transform;

透视投影

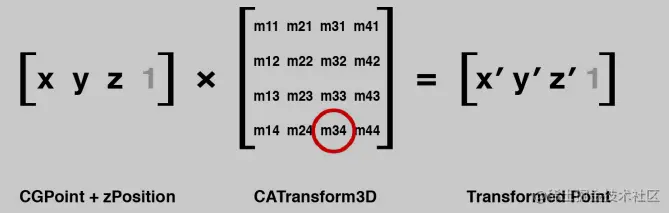

CATransform3D 的透视效果通过一个矩阵中一个很简单的元素来控 制: m34m34用于按比例缩放X和Y的值来计算到底要离视角多远。

m34 的默认值是0,可以通过设置 m34 为-1.0 / d 来应用透视效果, d 代表了想象中视角相机和屏幕之间的距离,以像素为单位,那应该如何计算这个距离呢?实际上并不需要,大概估算一个就好了**【通常500-1000就已经很好了】**

用例1:对图片做透视效果

override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(imgView)

        //create a new transform
        var transform: CATransform3D = CATransform3DIdentity

        // 透视效果
        transform.m34 = -1.0 / 500

        //rotate by 45 degrees along the Y axis
        transform = CATransform3DRotate(transform, .pi / 4, 0, 1, 0)

        //apply to layer
        self.imgView.layer.transform = transform

    }

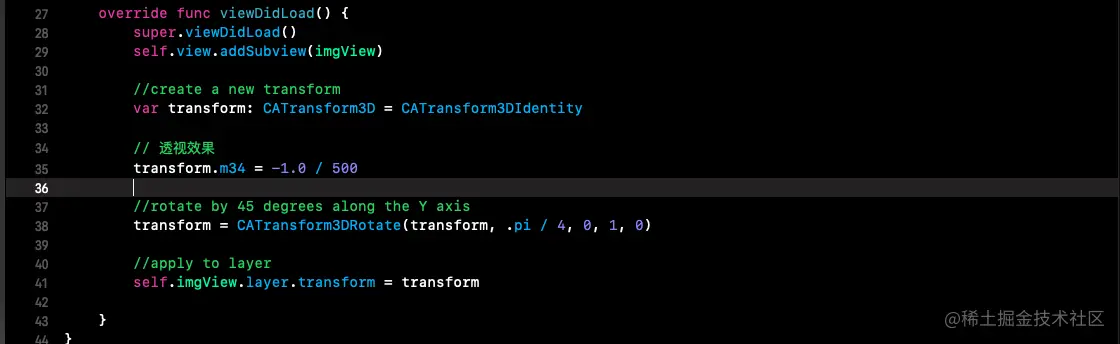

代码截图【方便查看】

6.4 固体对象

用六个独立的视图来构建一个立方体的各个面。

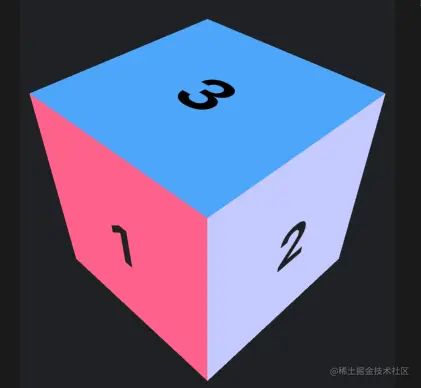

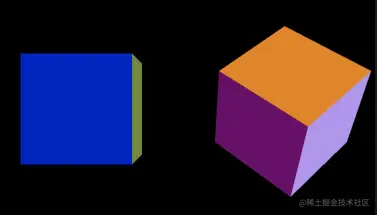

需求:做一个正方体,效果如下图所示:

代码如下:

- (void)viewDidLoad {
    [super viewDidLoad];

    self.faces = @[_view0,_view1,_view2,_view3,_view4,_view5];

    //父View的layer图层
    CATransform3D perspective = CATransform3DIdentity;
    perspective.m34 = -1.0 / 500.0;
    perspective = CATransform3DRotate(perspective, -M_PI_4, 1, 0, 0);
    perspective = CATransform3DRotate(perspective, -M_PI_4, 0, 1, 0);
    self.containerView.layer.sublayerTransform = perspective;

    CATransform3D transform = CATransform3DMakeTranslation(0, 0, 100);
    [self addFace:0 withTransform:transform];

    //add cube face 2
    transform = CATransform3DMakeTranslation(100, 0, 0);
    transform = CATransform3DRotate(transform, M_PI_2, 0, 1, 0);
    [self addFace:1 withTransform:transform];

    //add cube face 3
    transform = CATransform3DMakeTranslation(0, -100, 0);
    transform = CATransform3DRotate(transform, M_PI_2, 1, 0, 0);
    [self addFace:2 withTransform:transform];

    //add cube face 4
    transform = CATransform3DMakeTranslation(0, 100, 0);
    transform = CATransform3DRotate(transform, -M_PI_2, 1, 0, 0);
    [self addFace:3 withTransform:transform];

    //add cube face 5
    transform = CATransform3DMakeTranslation(-100, 0, 0);
    transform = CATransform3DRotate(transform, -M_PI_2, 0, 1, 0);
    [self addFace:4 withTransform:transform];

    //add cube face 6
    transform = CATransform3DMakeTranslation(0, 0, -100);
    transform = CATransform3DRotate(transform, M_PI, 0, 1, 0);
    [self addFace:5 withTransform:transform];

}
- (void)addFace:(NSInteger)index withTransform:(CATransform3D)transform{
    //获取face视图并将其添加到容器中
    UIView *face = self.faces[index];
    [self.containerView addSubview:face];

    //将face视图放在容器的中心
    CGSize containerSize = self.containerView.bounds.size;
    face.center = CGPointMake(containerSize.width / 2.0, containerSize.height / 2.0);

    //添加transform
    face.layer.transform = transform;

}

专用图层

7.1 CAShapeLayer

CAShapeLayer 是一个通过矢量图形而不是bitmap来绘制的图层子类。你指定诸如颜色和线宽等属性,用 CGPath 来定义想要绘制的图形,最 后CAShapeLayer 就自动渲染出来了。当然也可以用Core Graphics直接向原 始的 CALyer 的内容中绘制一个路径,相比直下,使用 CAShapeLayer 有以下一些优点:

  • 渲染快速。 CAShapeLayer 使用了硬件加速,绘制同一图形会比用Core Graphics快很多。

  • **高效使用内存。**一个 CAShapeLayer 不需要像普通 CALayer 一样创建一个寄宿图形,所以无论有多大,都不会占用太多的内存。

  • **不会被图层边界剪裁掉。**一个 CAShapeLayer 可以在边界之外绘制。你的图层路径不会像在使用Core Graphics的普通 CALayer 一样被剪裁掉。

  • **不会出现像素化。**当你给 CAShapeLayer 做3D变换时,它不像一个有寄宿图 的普通图层一样变得像素化。

创建一个CGPath

CAShapeLayer 可以用来绘制所有能够通过 CGPath 来表示的形状。这个形状不一定要闭合,图层路径也不一定要不可破,事实上你可以在一个图层上绘制好几个 不同的形状。你可以控制一些属性比如 lineWith(线宽,用点表示单 位),lineCap (线条结尾的样子),和 lineJoin (线条之间的结合点的样 子);但是在图层层面你只有一次机会设置这些属性。如果你想用不同颜色或风格来绘制多个形状,就不得不为每个形状准备一个图层了。

用例1:用CAShapeLayer绘制一个火柴人

class ViewController: UIViewController {

    lazy var containV: UIView = {
        let v = UIView()
        v.backgroundColor = .white
        v.frame = CGRect(x: 50, y: 150, width: 300, height: 300)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(containV)

        let path = UIBezierPath()
        path.move(to: CGPoint(x: 175, y: 100))

        path.addArc(withCenter: CGPoint(x: 150, y: 100), radius: 25, startAngle: 0, endAngle: 2 * .pi, clockwise: true)
        path.move(to: CGPoint(x: 150, y: 125))
        path.addLine(to: CGPoint(x: 150, y: 175))
        path.addLine(to: CGPoint(x: 125, y: 225))
        path.move(to: CGPoint(x: 150, y: 175))
        path.addLine(to: CGPoint(x: 175, y: 225))
        path.move(to: CGPoint(x: 100, y: 150))
        path.addLine(to: CGPoint(x: 200, y: 150))

        let shapeLayer = CAShapeLayer()
        shapeLayer.strokeColor = UIColor.red.cgColor
        shapeLayer.fillColor = UIColor.clear.cgColor
        shapeLayer.lineWidth = 5
        shapeLayer.lineJoin = .round
        shapeLayer.lineCap = .round
        shapeLayer.path = path.cgPath

        self.containV.layer.addSublayer(shapeLayer)
    }
}

运行结果是:

圆角

用例2: 用UIBezierPath绘制圆角【下面是本人项目中封装的工具类方法,可直接使用】

/// 设置圆角
    ///
    /// - Parameters:
    ///   - borderColor: 边框颜色
    ///   - borderWidth: 边框宽
    ///   - raddi: 弧度
    ///   - corners: 圆角位置
    ///   - isDotted: 是否虚线边框
    func setRoundingCorners(borderColor: UIColor,
                            borderWidth: CGFloat = 1.0,
                            raddi: CGFloat = 4.0,
                            corners: UIRectCorner = [.topLeft, .bottomRight],
                            isDotted: Bool = false) {

        let path = UIBezierPath(roundedRect: self.bounds, byRoundingCorners: corners, cornerRadii: CGSize(width: raddi, height: raddi))
        // 圆角
        let maskLayer = CAShapeLayer()
        maskLayer.frame = bounds
        maskLayer.path = path.cgPath
        layer.mask = maskLayer

        // 边框
        let borderLayer = CAShapeLayer()
        borderLayer.frame = bounds
        borderLayer.path = path.cgPath
        borderLayer.lineWidth = borderWidth
        borderLayer.fillColor = UIColor.clear.cgColor
        borderLayer.strokeColor = borderColor.cgColor
        if isDotted {
            borderLayer.lineDashPattern = [NSNumber(value: 4), NSNumber(value: 2)]
        }
        layer.addSublayer(borderLayer)
    }

通过上面可以绘制想要的视图。

进阶版:如果想对上面的绘制【火柴】加一个动画,可使用动画【提前讲述一下】

func addAnimation(layer: CALayer, duration: TimeInterval) {
        let animation = CABasicAnimation(keyPath: "strokeEnd")
        animation.fromValue = 0
        animation.toValue = 1
        animation.duration = duration
        layer.add(animation, forKey: "")
 }

加上动画绘制,会更加的生动形象。

7.2 CATextLayer

Core Animation提供了一个 CALayer 的子类 CATextLayer ,它以图层的形式包含了 UILabel 几乎所有的绘制特性,并且额外提供了一些新的特性。

CATextLayer 也要比 UILabel 渲染得快得多。很少有人知道在iOS 6及之前的版本, UILabel 其实是通过WebKit来实现绘制的,这样就造成了当有很多文字的时候就会有极大的性能压力。而 CATextLayer 使用了Core text,并且渲染得 非常快。

来尝试用 CATextLayer 来显示一些文字。

用例1:用CATextLayer来实现一个UILabel

class ViewController: UIViewController {

    lazy var containV: UIView = {
        let v = UIView()
        v.frame = CGRect(x: 20, y: 150, width: 300, height: 500)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(containV)

        let textLayer = CATextLayer()
        textLayer.frame = self.containV.bounds
        self.containV.layer.addSublayer(textLayer)

        //字体颜色
        textLayer.foregroundColor = UIColor.black.cgColor
        //字符串对齐方式
        textLayer.alignmentMode = .justified
        //自动换行
        textLayer.isWrapped = true
        textLayer.font = UIFont.systemFont(ofSize: 15)

        let str = "文章1984年出生于陕西省西安市。上高三的时候,文章被保送到四川师范大学艺术学院学习影视表演,但是他并未进入这个学校,而是决心去北京学习。在填写大学志愿之前,文章专门去北京考察了中国两大艺术院校—北京电影学院和中央戏剧学院。回到西安之后,文章不顾父母阻拦,将大学志愿从一本到专科总共八个志愿全部填成中央戏剧学院。2002年文章被中央戏剧学院表演系录取。"
        textLayer.string = str

    }
}

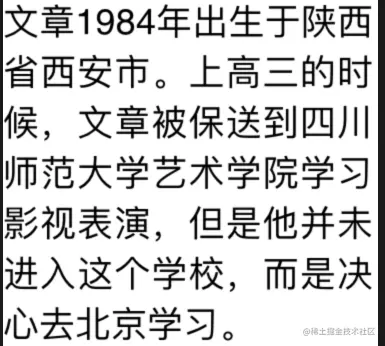

运行结果如下:

7.3 CATransformLayer

当在构造复杂的3D事物的时候,如果能够组织独立元素就太方便了。CATransformLayer 解决了这个问题, CATransformLayer不同于普通 的 CALayer ,因为它不能显示它自己的内容。只有当存在了一个能作用域子图层 的变换它才真正存在。 CATransformLayer 并不平面化它的子图层,所以它能够用于构造一个层级的3D结构。

用例1:用CATransformLayer装配一个3D图层体系

- (void)viewDidLoad {
    [super viewDidLoad];

    self.view.backgroundColor = [UIColor blackColor];

    //set up the perspective transform(设置投影矩阵)
    CATransform3D pt = CATransform3DIdentity;
    pt.m34 = -1.0 / 500.0;
    self.containerView.layer.sublayerTransform = pt;

    //set up the transform for cube 1 and add it
    CATransform3D c1t = CATransform3DIdentity;
    c1t = CATransform3DTranslate(c1t, -100, 0, 0);
    CALayer *cube1 = [self cubeWithTransform:c1t];
    [self.containerView.layer addSublayer:cube1];

    //set up the transform for cube 2 and add it
    CATransform3D c2t = CATransform3DIdentity;
    c2t = CATransform3DTranslate(c2t, 100, 0, 0);
    c2t = CATransform3DRotate(c2t, -M_PI_4, 1, 0, 0);
    c2t = CATransform3DRotate(c2t, -M_PI_4, 0, 1, 0);
    CALayer *cube2 = [self cubeWithTransform:c2t];
    [self.containerView.layer addSublayer:cube2];

}

- (CALayer *)faceWithTransform:(CATransform3D)transform {
    //create cube face layer
    CALayer *face = [CALayer layer];
    face.frame = CGRectMake(-50, -50, 100, 100);

    //apply a random color
    CGFloat red = (rand() / (double)INT_MAX);
    CGFloat green = (rand() / (double)INT_MAX);
    CGFloat blue = (rand() / (double)INT_MAX);
    face.backgroundColor = [UIColor colorWithRed:red green:green blue:blue alpha:1.0].CGColor;
    face.transform = transform;
    return face;
}

- (CALayer *)cubeWithTransform:(CATransform3D)transform {
    //create cube layer
    CATransformLayer *cube = [CATransformLayer layer];

    //add cube face 1
    CATransform3D ct = CATransform3DMakeTranslation(0, 0, 50);
    [cube addSublayer:[self faceWithTransform:ct]];

    //add cube face 2
    ct = CATransform3DMakeTranslation(50, 0, 0);
    ct = CATransform3DRotate(ct, M_PI_2, 0, 1, 0);
    [cube addSublayer:[self faceWithTransform:ct]];

    //add cube face 3
    ct = CATransform3DMakeTranslation(0, -50, 0);
    ct = CATransform3DRotate(ct, M_PI_2, 1, 0, 0);
    [cube addSublayer:[self faceWithTransform:ct]];

    //add cube face 4
    ct = CATransform3DMakeTranslation(0, 50, 0);
    ct = CATransform3DRotate(ct, -M_PI_2, 1, 0, 0);
    [cube addSublayer:[self faceWithTransform:ct]];

    //add cube face 5
    ct = CATransform3DMakeTranslation(-50, 0, 0);
    ct = CATransform3DRotate(ct, -M_PI_2, 0, 1, 0);
    [cube addSublayer:[self faceWithTransform:ct]];

    //add cube face 6
    ct = CATransform3DMakeTranslation(0, 0, -50);
    ct = CATransform3DRotate(ct, M_PI, 0, 1, 0);
    [cube addSublayer:[self faceWithTransform:ct]];

    //center the cube layer within the container(将立方体层至于容器中心)
    CGSize containerSize = self.containerView.bounds.size;
    cube.position = CGPointMake(containerSize.width / 2.0, containerSize.height / 2.0);

    //apply the transform and return
    cube.transform = transform;

    return cube;
}

运行效果如下:

7.4 CAGradientLayer

CAGradientLayer 是用来生成两种或更多颜色平滑渐变的。用Core Graphics复制一个 CAGradientLayer 并将内容绘制到一个普通图层的寄宿图也是有可能的, 但是 CAGradientLayer 的真正好处在于绘制使用了硬件加速

7.4.1 基础渐变

CAGradientLayer 也有 startPoint 和 endPoint 属性,他们决定了渐变的方向。这两个参数是以单位坐标系进行的定义,所以左上角坐标是{0, 0},右下角坐标 是{1, 1}

用例1:简单的两种颜色的对角线渐变

class ViewController: UIViewController {
    lazy var containV: UIView = {
        let v = UIView()
        v.frame = CGRect(x: 80, y: 150, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(containV)

        let gradientLayer: CAGradientLayer = CAGradientLayer()
        gradientLayer.frame = self.self.containV.bounds
        self.containV.layer.addSublayer(gradientLayer)

        let startColor = UIColor.red.cgColor
        let endColor = UIColor.blue.cgColor
        gradientLayer.colors = [startColor,endColor]

        gradientLayer.startPoint = CGPoint(x: 0, y: 0)
        gradientLayer.endPoint = CGPoint(x: 1, y: 1)

    }
}

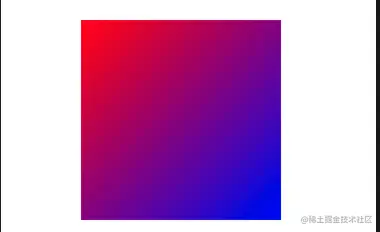

运行结果:

7.4.2 多重渐变

如果愿意, colors 属性可以包含很多颜色,所以创建一个彩虹一样的多重渐变也是很简单的。默认情况下,这些颜色在空间上均匀地被渲染,但是我们可以用 locations 属性来调整空间。 locations 属性是一个浮点数值的数组 (以 NSNumber 包装)。这些浮点数定义了 colors 属性中每个不同颜色的位 置,同样的,也是以单位坐标系进行标定。0.0代表着渐变的开始,1.0代表着结 束。

locations 数组并不是强制要求的,但是如果你给它赋值了就一定要确保 locations 的数组大小和 colors 数组大小一定要相同,否则你将会得到一个空白的渐变。

用例2:现在变成了从红到黄最 后到绿色的渐变。 locations 数组指定了0.0,0.25和0.5三个数值,这样这三个渐变就有点像挤在了左上角。

class ViewController: UIViewController {
    lazy var containV: UIView = {
        let v = UIView()
        v.frame = CGRect(x: 80, y: 150, width: 200, height: 200)
        return v
    }()

    override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(containV)

        let gradientLayer: CAGradientLayer = CAGradientLayer()
        gradientLayer.frame = self.self.containV.bounds
        self.containV.layer.addSublayer(gradientLayer)

        let startColor = UIColor.red.cgColor
        let minddleColor = UIColor.yellow.cgColor
        let endColor = UIColor.green.cgColor

        gradientLayer.colors = [startColor, minddleColor, endColor]

        gradientLayer.locations = [0.0, 0.25, 0.5]

        gradientLayer.startPoint = CGPoint(x: 0, y: 0)
        gradientLayer.endPoint = CGPoint(x: 1, y: 1)

    }

}

运行结果:

7.5 CAReplicatorLayer

CAReplicatorLayer 的目的是为了高效生成许多相似的图层。它会绘制一个或多个图层的子图层,并在每个复制体上应用不同的变换。

7.5.1 重复图层【Repeating layers】

在屏幕的中间创建了一个小白色方块图层,然后用 CAReplicatorLayer 生成十个图层组成一个圆圈。 instanceCount 属性指定 了图层需要重复多少次。 instanceTransform 指定了一个 CATransform3D 3D 变换(这种情况下,下一图层的位移和旋转将会移动到圆圈的下一个点)。

用例1:用CAReplicatorLayer重复图层

override func viewDidLoad() {
        super.viewDidLoad()
        self.view.addSubview(containV)

        let replicator = CAReplicatorLayer()
        replicator.frame = self.containV.bounds
        self.containV.layer.addSublayer(replicator)

        replicator.instanceCount = 10

        var transform: CATransform3D = CATransform3DIdentity
        transform = CATransform3DTranslate(transform, 0, 200, 0)
        transform = CATransform3DRotate(transform, .pi/5, 0, 0, 1)
        transform = CATransform3DTranslate(transform, 0, -200, 0)

        replicator.instanceBlueOffset = -0.1
        replicator.instanceGreenOffset = -0.1

        let layer = CALayer()
        layer.frame = CGRect(x: 0, y: 0, width: 100, height: 100)
        layer.backgroundColor = UIColor.white.cgColor
        replicator.addSublayer(layer)

    }

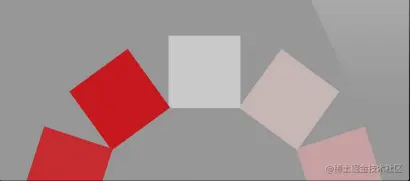

运行结果如下:

7.5.2 反射

使用 CAReplicatorLayer 并应用一个负比例变换于一个复制图层,就可以创建指定视图(或整个视图层次)内容的镜像图片

用例2:用CAReplicatorLayer自动绘制反射

-(void)setUp {
    CAReplicatorLayer *layer = (CAReplicatorLayer *)self.layer;
    layer.instanceCount = 2;

    CATransform3D transform = CATransform3DIdentity;
    //间隔
    CGFloat veticalOffset = self.bounds.size.height + 2;
    transform = CATransform3DTranslate(transform, 0, veticalOffset, 0);
    transform = CATransform3DScale(transform, -1, -1, 0);
    layer.instanceTransform = transform;

    //K-0.7= 0.3
    layer.instanceAlphaOffset = -0.7;

}

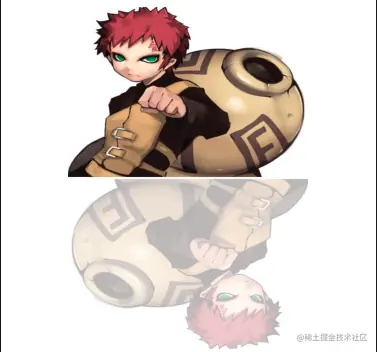

运行结果如下:

7.6 CAEmitterLayer

在iOS 5中,苹果引入了一个新的 CALayer子类叫 做 CAEmitterLayer 。 CAEmitterLayer 是一个高性能的粒子引擎,被用来创建 实时例子动画如:烟雾,火,雨等等这些效果。

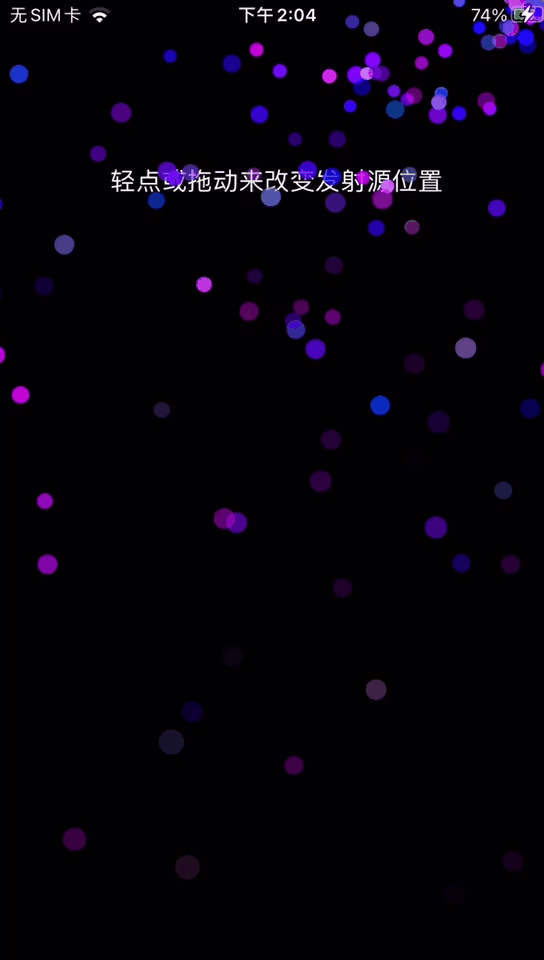

用例1:用CAEmitterLayer来设计一个发射源 【demo地址】

用例2:下雨的效果,可选择雨点大小

隐式动画【很重要】

在做动画时,会发现动画会被平滑的完成,而不是跳变,其实这就是隐式动画。是因为并没有指定任何动画的类型。我们仅仅改变了一个属性,然后Core Animation来决定如何并且何时去做动画。

8.1 事务

但当你改变一个属性,Core Animation是如何判断动画类型和持续时间的呢?实际 上动画执行的时间取决于当前事务的设置,动画类型取决于图层行为。

事务实际上是Core Animation用来包含一系列属性动画集合的机制,任何用指定事务去改变可以做动画的图层属性都不会立刻发生变化,而是当事务一旦提交的时候开始用一个动画过渡到新值。

事务是通过 CATransaction 类来做管理,这个类的设计有些奇怪,不像你从它的命名预期的那样去管理一个简单的事务,而是管理了一叠你不能访问的事 务。 CATransaction 没有属性或者实例方法,并且也不能用 +alloc 和 - init 方法创建它。但是可以用 +begin 和 +commit 分别来入栈或者出栈。

**任何可以做动画的图层属性都会被添加到栈顶的事务,你可以通 过 +setAnimationDuration: 方法设置当前事务的动画时间,或者通 过 +animationDuration 方法来获取值(默认0.25秒)
**

Core Animation在每个run loop周期中自动开始一次新的事务(run loop是iOS负责 收集用户输入,处理定时器或者网络事件并且重新绘制屏幕的东西),即使你不显 式的用 [CATransaction begin] 开始一次事务,任何在一次run loop循环中属性 的改变都会被集中起来,然后做一次0.25秒的动画。

明白这些之后,就可以轻松修改变色动画的时间了。我们当然可以用当前事务 的 +setAnimationDuration: 方法来修改动画时间,但在这里首先起一个新 的事务,于是修改时间就不会有别的副作用。因为修改当前事务的时间可能会导致同一时刻别的动画(如屏幕旋转),所以最好还是在调整动画之前压入一个新的事务。

如果用过 UIView 的动画方法做过一些动画效果,那么应该对这个模式不陌生。 UIView 有两个方法, +beginAnimations:context: 和 +commitAnimations , 和 CATransaction 的 +begin 和 +commit 方法类似。实际上 在 +beginAnimations:context: 和 +commitAnimations 之间所有视图或者图 层属性的改变而做的动画都是由于设置了 CATransaction 的原因。

8.2 图层行为

隐式动画好像被 UIView 关联图层给禁用了。那么隐式动画是如何被UIKit禁用掉呢?

我们知道Core Animation通常对 CALayer 的所有属性(可动画的属性)做动画, 但是 UIView 把它关联的图层的这个特性关闭了。为了更好说明这一点,我们需要知道隐式动画是如何实现的。

我们把改变属性时 CALayer 自动应用的动画称作行为,当 CALayer 的属性被修改时候,它会调用 -actionForKey: 方法,传递属性的名称。剩下的步骤如下:

  • 图层首先检测它是否有委托,并且是否实现 CALayerDelegate 协议指定的 - actionForLayer:forKey 方法。

  • 如果有,直接调用并返回结果。 如果没有委托,或者委托没有实现 -actionForLayer:forKey 方法,图层接 着检查包含属性名称对应行为映射的 actions 字典。

  • 如果 actions字典 没有包含对应的属性,那么图层接着在它的 style 字典接 着搜索属性名。

  • 最后,如果在 style 里面也找不到对应的行为,那么图层将会直接调用定义 了每个属性的标准行为的 -defaultActionForKey: 方法。

所以一轮完整的搜索结束之后, -actionForKey: 要么返回空(这种情况下将不会有动画发生),要么是 CAAction 协议对应的对象,最后 CALayer 拿这个结果去对先前和当前的值做动画。

于是这就解释了UIKit是如何禁用隐式动画的:每个 UIView 对它关联的图层都扮演了一个委托,并且提供了 -actionForLayer:forKey 的实现方法。当不在一个动画块的实现中, UIView 对所有图层行为返回 nil ,但是在动画block范围之 内,它就返回了一个非空值。

8.3 呈现于模型!!!!!【非常重要的点】

CALayer 的属性行为其实很不正常,因为改变一个图层的属性并没有立刻生效,而是通过一段时间渐变更新。这是怎么做到的呢?

当你改变一个图层的属性,属性值的确是立刻更新的(如果你读取它的数据,你会发现它的值在你设置它的那一刻就已经生效了),但是屏幕上并没有马上发生改 变。这是因为你设置的属性并没有直接调整图层的外观,相反,他只是定义了图层动画结束之后将要变化的外观。

当设置 CALayer 的属性,实际上是在定义当前事务结束之后图层如何显示的模 型。Core Animation扮演了一个控制器的角色,并且负责根据图层行为和事务设置去不断更新视图的这些属性在屏幕上的状态。

每个图层属性的显示值都被存储在一个叫做呈现图层的独立图层当中,他可以通 过 -presentationLayer 方法来访问。这个呈现图层实际上是模型图层的复制但是它的属性值代表了在任何指定时刻当前外观效果。在呈现图层上调用 – modelLayer 将会返回它正在呈现所依赖的 CALayer 。

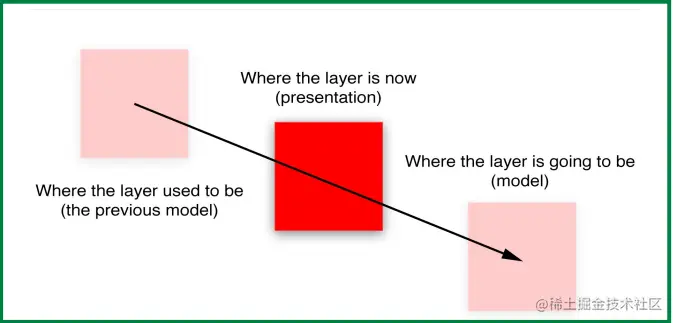

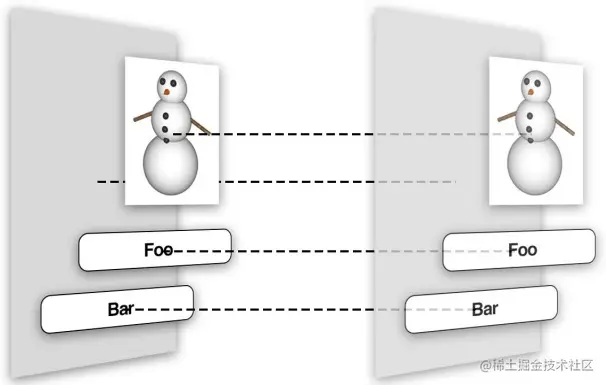

用例1:一个移动的图层是如何通过数据模型呈现的?

大多数情况下,不需要直接访问呈现图层,可以通过和模型图层的交互,来让 Core Animation更新显示。两种情况下呈现图层会变得很有用,一个是同步动画,一个是处理用户交互。

如果你想让你做动画的图层响应用户输入,可以使用 -hitTest: 方法来判断指定图层是否被触摸,这时候对呈现图层而不是模型图层调用 -hitTest: 会显得更有意义,因为呈现图层代表了用户当前看到的图层位置presentationLayer,而不是当前动画结束之后的位置。

- (void)viewDidLoad {
    [super viewDidLoad];
    //create a red layer
    self.colorLayer = [CALayer layer];
    self.colorLayer.frame = CGRectMake(0, 0, 100, 100);
    self.colorLayer.position = CGPointMake(self.view.bounds.size.width / 2, self.view.bounds.size.height / 2);
    self.colorLayer.backgroundColor = [UIColor redColor].CGColor;
    [self.view.layer addSublayer:self.colorLayer];

}
- (void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event {
    //get the touch point
    CGPoint point = [[touches anyObject] locationInView:self.view];
    //check if we've tapped the moving layer
    if ([self.colorLayer.presentationLayer hitTest:point]) {
        //randomize the layer background color
        CGFloat red = arc4random() / (CGFloat)INT_MAX;
        CGFloat green = arc4random() / (CGFloat)INT_MAX;
        CGFloat blue = arc4random() / (CGFloat)INT_MAX;
        self.colorLayer.backgroundColor = [UIColor colorWithRed:red green:green blue:blue alpha:1.0].CGColor;

    } else {
        //otherwise (slowly) move the layer to new position
        [CATransaction begin];
        [CATransaction setAnimationDuration:4.0];
        self.colorLayer.position = point; [CATransaction commit];

    }

}

上面就可以监测到移动过程中的点击事件。

显式动画

隐式动画是在iOS平台创建动态用户界面的一种直 接方式,也是UIKit动画机制的基础,不过它并不能涵盖所有的动画类型。接下来将要研究一下显式动画,它能够对一些属性做指定的自定义动画,或者创建非线性动画,比如沿着任意一条曲线移动。

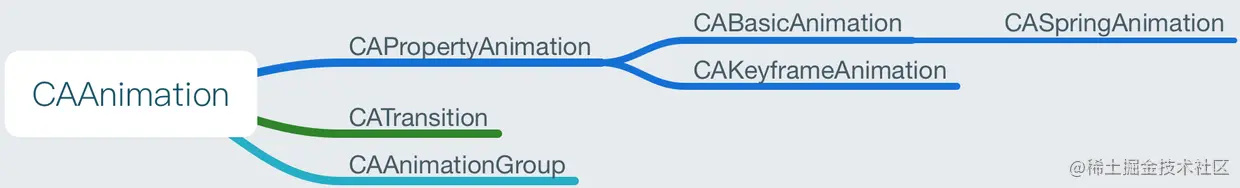

9.1 属性动画

9.1.1 CABaseAnimation

使用CABaseAnimation可以实现视图的移动、旋转动画、缩小动画等

用例1:下面使用写一个旋转的封装方法【本项目使用的】

/// 旋转
    ///
    /// - Parameters:
    ///   - angle: 旋转角度
    ///   - duration: 动画时长
    func rotation(angle: CGFloat, duration: TimeInterval = 1.0) {
        let rotationAnimation = CABasicAnimation(keyPath: "transform.rotation.z")
        rotationAnimation.toValue = angle
        rotationAnimation.duration = duration
        rotationAnimation.isCumulative = true
        rotationAnimation.repeatCount = 1
        self.layer.add(rotationAnimation, forKey: "rotationAnimation")
        DispatchQueue.main.asyncAfter(deadline: DispatchTime.now() + duration) {
            self.layer.removeAllAnimations()
        }
    }

9.1.2 关键帧动画CAKeyframeAnimation

CAKeyframeAnimation 是另一种UIKit没有暴露出来但功能强大的类。 和 CABasicAnimation 类似, CAKeyframeAnimation 同样 是 CAPropertyAnimation 的一个子类,它依然作用于单一的一个属性,但是 和 CABasicAnimation不一样的是,它不限制于设置一个起始和结束的值,而是可以根据一连串随意的值来做动画。

用 CAShapeLayer 来在屏幕上绘制曲线,尽管对动画来说并不是必须 的,但这会让我们的动画更加形象。绘制完 CGPath 之后,用它来创建一 个CAKeyframeAnimation ,然后用它来应用到我们的car车。

用例1:汽车car沿着路线开【demo地址】

9.2 动画组CAAnimationGroup

CABasicAnimation 和 CAKeyframeAnimation 仅仅作用于单独的属性, 而 CAAnimationGroup 可以把这些动画组合在一起。 CAAnimationGroup 是另一个继承于CAAnimation 的子类,它添加了一个 animations 数组的属性,用来组合别的动画。

用例1:组合关键帧动画和基础动画实现数字的跳动**【demo地址 -- 024-Core animation】**

9.3 过渡动画

为了创建一个过渡动画,我们将使用 CATransition ,同样是另一 个CAAnimation 的子类,和别的子类不同, CATransition有一 个type 和 subtype 来标识变换效果。

 type 属性是一个 NSString 类型,可以被设置成如下类型:

kCATransitionFade kCATransitionMoveIn kCATransitionPush kCATransitionReveal

默认的过渡类型是 kCATransitionFade ,当你在改变图层属性之后,就创建了一个平滑的淡入淡出效果。

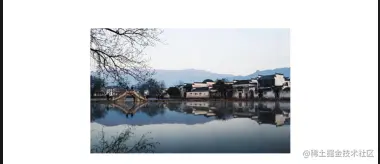

用例1:用过渡实现效果【demo地址 --021 Core animation】

9.4 在动画过程中取消动画

可以用 -addAnimation:forKey: 方法中的 key 参数来在添加动 画之后检索一个动画,使用如下方法:

  - (CAAnimation *)animationForKey:(NSString *)key;

  但并不支持在动画运行过程中修改动画,所以这个方法主要用来检测动画的属性, 或者判断它是否被添加到当前图层中。

为了终止一个指定的动画,你可以用如下方法把它从图层移除掉:

    - (void)removeAnimationForKey:(NSString *)key;

或者移除所有动画:

    - (void)removeAllAnimations;

上面涉及了属性动画【可以对单独的图层属性动画有更加具体的控制】,动画组【把多个属性动画组合成一个独立单元】以及过度【影响整个图层, 可以用来对图层的任何内容做任何类型的动画,包括子图层的添加和移除】。

总结

本篇博客主要讲述了Core Animation的内容,也是本人对动画的理解总结,网上也有很多相关的讲述各个动画,但是可能没有那么详细的一篇。特地献出此篇博客供大家参考和了解。

大家可以手动的编写以前的Demo例子,会加深大家对Core Animation的认知和感触【动手写!动手写!动手写!!!

Demo上有更多的动画效果:【如需要提取码: xmrj】--永久有效

  • 013 - 下雨效果图

  • 014 - 点赞效果【大拇指】

  • 015 - 多张图展开效果

  • 016 - AVPlayer实现视频多角度观看

  • 017 - 精灵猪小弟左右摆动

  • 018 - 汽车沿着轨迹行驶

  • 019 - 彩票球的滚动效果

  • 020 - qq消息个数移动的拖拽效果

  • 021 - 过渡动画效果【多种效果】

  • 022 - 自定义转场—实现微信浮窗效果

  • 023 - 动态点赞跳动效果

  • 024 - 组合关键帧动画和基础动画实现数字的跳动

  • 025 - 实现qq音乐小窗口播放

  • 026 - 人物的缩放

参考书籍

书籍:核心动画高级技巧

感谢大家

  1.  如果你觉得这篇内容对你挺有有帮助的话: 点赞支持下吧,让更多的人也能看到这篇内容,本人会不断更新优质博客内容。

  2.  欢迎在留言区与我分享你的想法,也欢迎你在留言区记录你的思考过程。

  3. 觉得不错的话,也可以关注本人其他的有关iOS底层、Flutter及小程序方面的文章(感谢掘友的鼓励与支持🌹🌹🌹)

机会❤️❤️❤️🌹🌹🌹

如果想和我一起共建抖音,成为一名bytedancer,Come on。期待你的加入!!!

截屏2022-06-08 下午6.09.11.png
