使用stroke-dashoffset 快速实现SVG描边动画stroke-dasharray：控制用来描边的点划线的图

一、前言

公司或者个人logo如何描边呢？我因为这个好奇地去调查了一番，发现了svg用几行代码就能搞定，于是我写下这篇文章，希望能快速帮助大家理解实现描边动画

二、api

我们先来说一下本篇文章会用到的api

stroke-dasharray：控制用来描边的点划线的图案范式。

这里可以传入以空格代表分隔的数组：可以传入任意数量的数字，代表了分割的规律。比如：

'1 ' : dash和间隔大小都为1
'1 2':dash大小为1 ，间隔大小为2
'1 2 3':dash大小为1，间隔大小为2，然后dash大小为3，间隔大小为1...不断循环下去

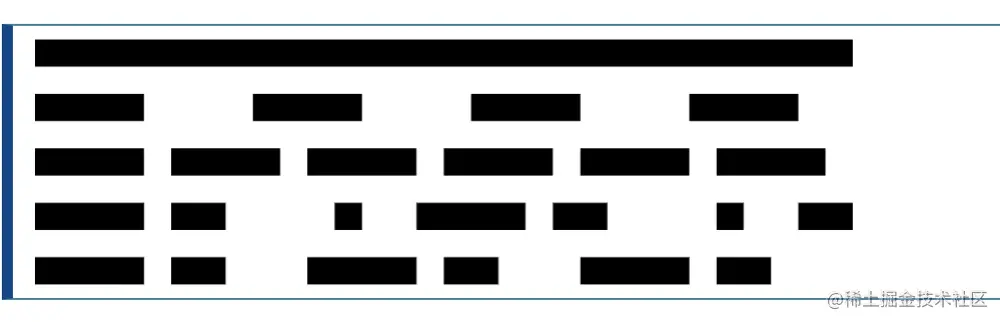

例子来自MDN:

<svg viewBox="0 0 30 10" xmlns="http://www.w3.org/2000/svg">
  <!-- No dashes nor gaps 没设置stroke-dasharray-->
  <line x1="0" y1="1" x2="30" y2="1" stroke="black" />

  <!-- Dashes and gaps of the same size stroke-dasharray只设置1个 -->
  <line x1="0" y1="3" x2="30" y2="3" stroke="black"
          stroke-dasharray="4" />

  <!-- Dashes and gaps of different sizes  stroke-dasharray设置2个-->
  <line x1="0" y1="5" x2="30" y2="5" stroke="black"
          stroke-dasharray="4 1" />

  <!-- Dashes and gaps of various sizes with an odd number of values   stroke-dasharray设置3个-->
  <line x1="0" y1="7" x2="30" y2="7" stroke="black"
          stroke-dasharray="4 1 2" />

  <!-- Dashes and gaps of various sizes with an even number of values stroke-dasharray设置4个-->
  <line x1="0" y1="9" x2="30" y2="9" stroke="black"
          stroke-dasharray="4 1 2 3" />
</svg>

stroke-dashoffset：用于指定 stroke-dasharray 开始的偏移量，这也是动画的原理的关键。

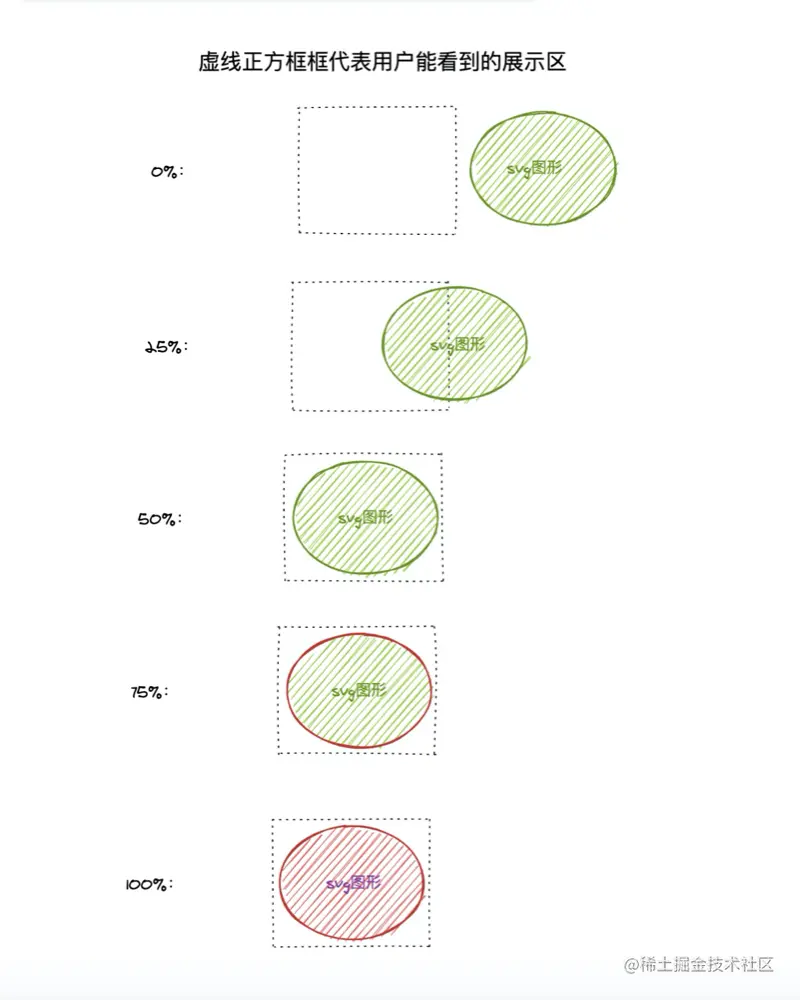

我画个图帮助理解：

通过控制stroke-dashoffset 可以使得原本的图形发生偏移，让用户只能看到在框框中的图形。这时候再配合上css3的animation，设置偏移动画的时间和效果，就可以实现描边动画的效果

styleSheets：可以获取网页上引入的link样式表和style样式表。

如果我们想要动态设置@keyframe，可以采用styleSheets的insertRule方法：
- insertRule作用是来给当前样式表插入新的样式规则
- insertRule(rule, index) 中第一个参数是必需的，代表要插入的新规则
- 而index:可选，新规则插入的位置，样式表起始位置

三、描边动画实现

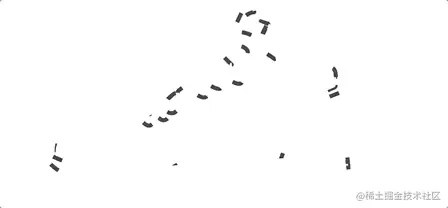

先举个简单的例子，如下图：

步骤：

我们先找设计师或者各大网站（比如这个例子我就是去iconfont里搜索的）拿到svg标签。

    <svg
      t="1610851432472"
      class="icon"
      viewBox="0 0 1024 1024"
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
      p-id="7792"
      width="200"
      height="200"
    >
      <path
        class="icon-path"
        stroke="#000"
        d="M177.152 655.36v-24.576c58.368 0 88.064-25.6 88.064-75.776V177.152c0-20.48-13.312-30.72-39.936-30.72-35.84 0-65.536 11.264-88.064 34.816C114.688 204.8 97.28 240.64 87.04 286.72L61.44 280.576l22.528-174.08c12.288 2.048 24.576 3.072 35.84 4.096 11.264 1.024 21.504 2.048 32.768 2.048h315.392c11.264 0 23.552-1.024 34.816-2.048 12.288-1.024 24.576-2.048 36.864-4.096v171.008l-22.528 3.072c-6.144-87.04-50.176-131.072-130.048-131.072-27.648 0-40.96 9.216-40.96 27.648v377.856c0 50.176 29.696 75.776 88.064 75.776V655.36H177.152z"
        fill="#90C9C4"
        p-id="7793"
      ></path>
      <path
        class="icon-path"
        stroke="#000"
        d="M600.064 917.504v-24.576c58.368 0 88.064-25.6 88.064-75.776V440.32c0-20.48-13.312-30.72-39.936-30.72-35.84 0-65.536 11.264-88.064 34.816-22.528 23.552-38.912 58.368-50.176 105.472l-25.6-6.144 22.528-174.08c12.288 2.048 24.576 3.072 35.84 4.096 11.264 1.024 21.504 2.048 32.768 2.048H890.88c11.264 0 23.552-1.024 34.816-2.048 12.288-1.024 24.576-2.048 36.864-4.096v171.008l-22.528 3.072c-6.144-87.04-50.176-131.072-130.048-131.072-27.648 0-40.96 9.216-40.96 27.648v377.856c0 50.176 29.696 75.776 88.064 75.776v24.576H600.064z"
        fill="#4FA39A"
        p-id="7794"
      ></path>
    </svg>

一般拿到svg的图片可能大小不合适，可以为它设置宽高
接着要设置stroke-dasharray的大小。

重点：
- svg元素上有一个方法getTotalLength方法去获取到当前path的长度，是给stroke-dasharray赋值
- 如果这时候有多个path元素，就去它们分别计算取最大值。
- 这里通过getTotalLength去取值，并且取最大值的原因是：
  1. 如果随便设置一个很大值，这时候如果业务场景需要不断地重复进行描边动画，这时候因为stroke-dasharray设置过大，会导致动画停留过久
  2. 而设置过小则因为stroke-dasharray方法是对图形切割的，会导致图形出现断层
```
    <script>
      document.addEventListener("DOMContentLoaded", () => {
        const logo = document.getElementsByClassName("icon-path")[0];
        console.log(logo.getTotalLength());
      });
    </script>
```
接着就是写css动画了
```
    <style>
      .icon {
        width: 300px;
        height: 300px;
      }
      .icon-path {
        fill: none;
        animation: animation 5s linear  forwards;
      }
      @keyframes animation {
        0% {
          fill: white;
          stroke: #333;
          stroke-dasharray: 2718;
          stroke-dashoffset: 2718;
        }
        50% {
          fill: white;
          stroke: #333;
          stroke-dasharray: 2718;
          stroke-dashoffset: 0;
        }
        75% {
          fill: #e5e7e7;
          stroke: white;
        }
        100% {
          fill: #90c9c4;
          stroke: white;
        }
      }
    </style>
```
分析：
- animation 是实现动画的关键，我们来介绍其中的几个比较容易忽略的属性
  1. linear这代表动画效果，可以参考animation-timing-function
  2. forwards 代表最后一帧是保持住当前图形而不用回到初始的时候。可以参考animation-fill-mode
  3. 这里animation 还可以设置数字或者infinite 代表重复次数或者无穷次，不设置则不重复，可以参考animation-iteration-count
  4. 2718是我经过getTotalLength去计算出的最大值。
  5. 0% 到 50% 是实现图形从无到有的形成过程， stroke-dashoffset设置为0代表展示图形
  6. 75%到100%的过程代表为图形上色的过程，这里的fill代表填充的颜色，这一般在拿到svg元素的就已经写在svg标签里了
到此整个流程结束，我们用一张图来总结吧：

四、进阶｜通用设置

通过上一章节我们已经知道了整个svg实现描边动画的步骤了，但是有一个新的问题产生了：如果我们svg图形色彩比较丰富，比较复杂了。我们还是手动一个一个为每个svg中的path元素去计算path长度，然后找到最大值吗？手动为每个path添加animation吗？这显然很不通用，也不是我们程序员该做的事。所以本篇将讲解更通用的设置：

改善想法：

当我们svg图形比较复杂的时候由多个path组合而成，我们需要计算所有path的路径的长度，所以我们需要通过循环获取path元素得到全部路径长度，取其中的最大值。

具体代码如下：

        let pathElements = document.getElementsByTagName("path");
        let maxPath = 0;
        for (let i = 0; i < pathElements.length; i++) {
          const pathElement = pathElements[i];
          maxPath =
            maxPath < pathElement.getTotalLength()
              ? pathElement.getTotalLength()
              : maxPath;
        }

而要为每个path动态设置animation的关键在于如何动态设置@keyframes，这里就要用到styleSheets中的insertRule（相关概念已经在api中讲解）

        for (let j = 0; j < pathElements.length; j++) {
          const pathElement = pathElements[j];
          const fill = pathElement.getAttribute("fill");
          const path = {
            fill: "none",
            animation: `animation${j} 5s linear 3 forwards`,
          };
          setStyle(pathElement, path);
          document.styleSheets[0].insertRule(
            `
            @keyframes animation${j} {
            0% {
              fill: white;
              stroke: #333;
              stroke-dasharray: ${maxPath};
              stroke-dashoffset: ${maxPath};
            }
            50% {
              fill: white;
              stroke: #333;
              stroke-dasharray: ${maxPath};
              stroke-dashoffset: 0;
            }
            100% {
              fill: ${fill};
              stroke: ${fill};
            }
            }
          `
          );
        }

分析：

这里面的内容可以做成很通用，比如传入动画时间等等，这里提供一个思路，就没写得很具体了

最后整体代码如下：

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <style>
    </style>
    <svg
      t="1610851432472"
      class="icon"
      viewBox="0 0 1024 1024"
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
      p-id="7792"
      width="200"
      height="200"
    >
      <path
        class="icon-path"
        stroke="#000"
        d="M177.152 655.36v-24.576c58.368 0 88.064-25.6 88.064-75.776V177.152c0-20.48-13.312-30.72-39.936-30.72-35.84 0-65.536 11.264-88.064 34.816C114.688 204.8 97.28 240.64 87.04 286.72L61.44 280.576l22.528-174.08c12.288 2.048 24.576 3.072 35.84 4.096 11.264 1.024 21.504 2.048 32.768 2.048h315.392c11.264 0 23.552-1.024 34.816-2.048 12.288-1.024 24.576-2.048 36.864-4.096v171.008l-22.528 3.072c-6.144-87.04-50.176-131.072-130.048-131.072-27.648 0-40.96 9.216-40.96 27.648v377.856c0 50.176 29.696 75.776 88.064 75.776V655.36H177.152z"
        fill="#90C9C4"
        p-id="7793"
      ></path>
      <path
        class="icon-path"
        stroke="#000"
        d="M600.064 917.504v-24.576c58.368 0 88.064-25.6 88.064-75.776V440.32c0-20.48-13.312-30.72-39.936-30.72-35.84 0-65.536 11.264-88.064 34.816-22.528 23.552-38.912 58.368-50.176 105.472l-25.6-6.144 22.528-174.08c12.288 2.048 24.576 3.072 35.84 4.096 11.264 1.024 21.504 2.048 32.768 2.048H890.88c11.264 0 23.552-1.024 34.816-2.048 12.288-1.024 24.576-2.048 36.864-4.096v171.008l-22.528 3.072c-6.144-87.04-50.176-131.072-130.048-131.072-27.648 0-40.96 9.216-40.96 27.648v377.856c0 50.176 29.696 75.776 88.064 75.776v24.576H600.064z"
        fill="#4FA39A"
        p-id="7794"
      ></path>
    </svg>
  </head>
  <body>
    <script>
      function setStyle(target, styles) {
        for (const k in styles) {
          target.style[k] = styles[k];
        }
      }
      document.addEventListener("DOMContentLoaded", () => {
        let pathElements = document.getElementsByTagName("path");
        let maxPath = 0;
        for (let i = 0; i < pathElements.length; i++) {
          const pathElement = pathElements[i];
          maxPath =
            maxPath < pathElement.getTotalLength()
              ? pathElement.getTotalLength()
              : maxPath;
        }
        for (let j = 0; j < pathElements.length; j++) {
          const pathElement = pathElements[j];
          const fill = pathElement.getAttribute("fill");
          const path = {
            fill: "none",
            animation: `animation${j} 5s linear 3 forwards`,
          };
          setStyle(pathElement, path);
          document.styleSheets[0].insertRule(
            `
            @keyframes animation${j} {
            0% {
              fill: white;
              stroke: #333;
              stroke-dasharray: ${maxPath};
              stroke-dashoffset: ${maxPath};
            }
            50% {
              fill: white;
              stroke: #333;
              stroke-dasharray: ${maxPath};
              stroke-dashoffset: 0;
            }
            100% {
              fill: ${fill};
              stroke: ${fill};
            }
            }
          `
          );
        }
      });
    </script>
  </body>
</html>

五、更多效果展示

我们之后想要换其他svg图形，就只要去替换html中的svg元素就可以了（记得设置宽高）。

但是不足的地方是如果一些svg过于复杂，可能形成的效果会不尽人意了。（太复杂的动画建议还是让ui生成gif动图，也节省空间）
