纯css实现旋转的金字塔

css是个神奇的东西,在学习的过程中你会发现绘画和艺术的美,金字塔是世界八大奇迹之一,设计精巧,计算精密,令世人赞叹。那么如何用CSS画一个金字塔呢?

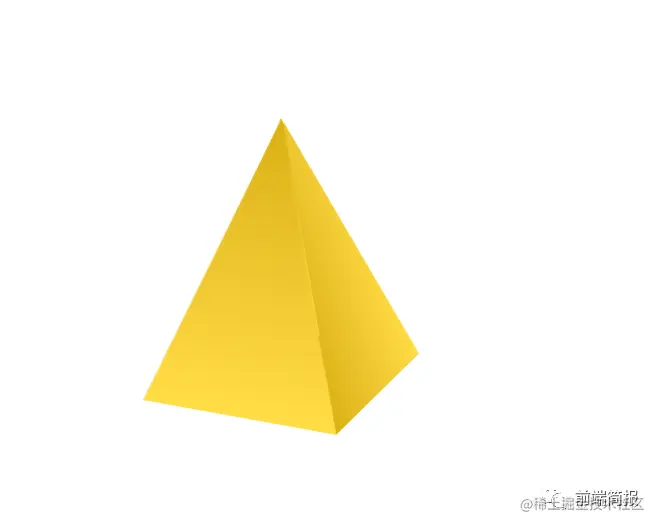

人丑话不多,先看一下效果

GIF 2021-1-21 16-32-28.gif

思路

金字塔是由5个面组成的,即4个侧面和1个底面。我们可以把它看作是一个童年时期玩过的元宝,或者端午节戴在身上的福字。为什么这么说呢?

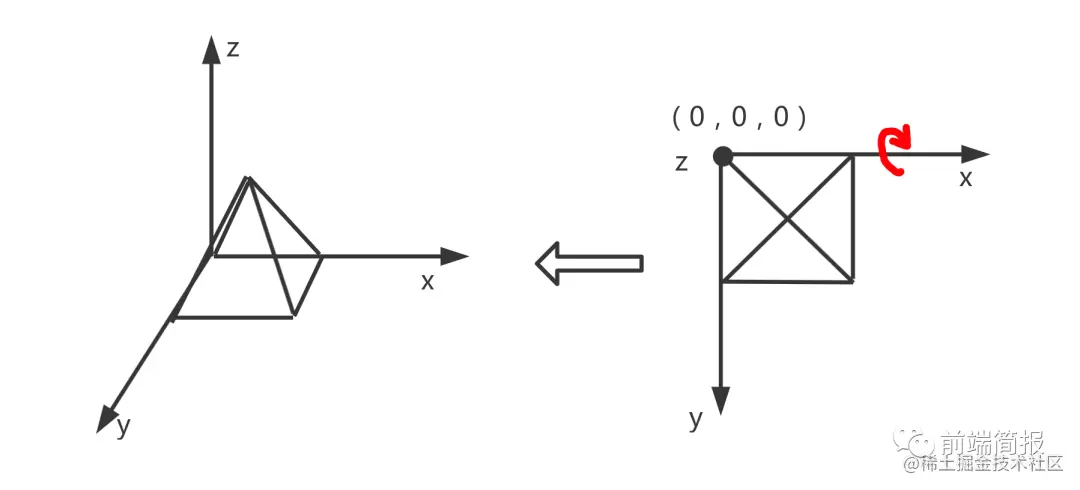

“横看成岭侧成峰”,我们看金字塔的俯视图是不是会看到这样一个图形,如下图所示


这是一个平面图形,如果让这个平面图形具有立体的效果不就是一个金字塔了么。即将上图的(0,0)沿着x轴旋转一定角度即可实现。


绘制

接下来就是绘制“元宝”的形状,侧面是4个三角形,底面是一个正方形。实现三角形可以采用clip-path的属性对可视区域进行裁剪。

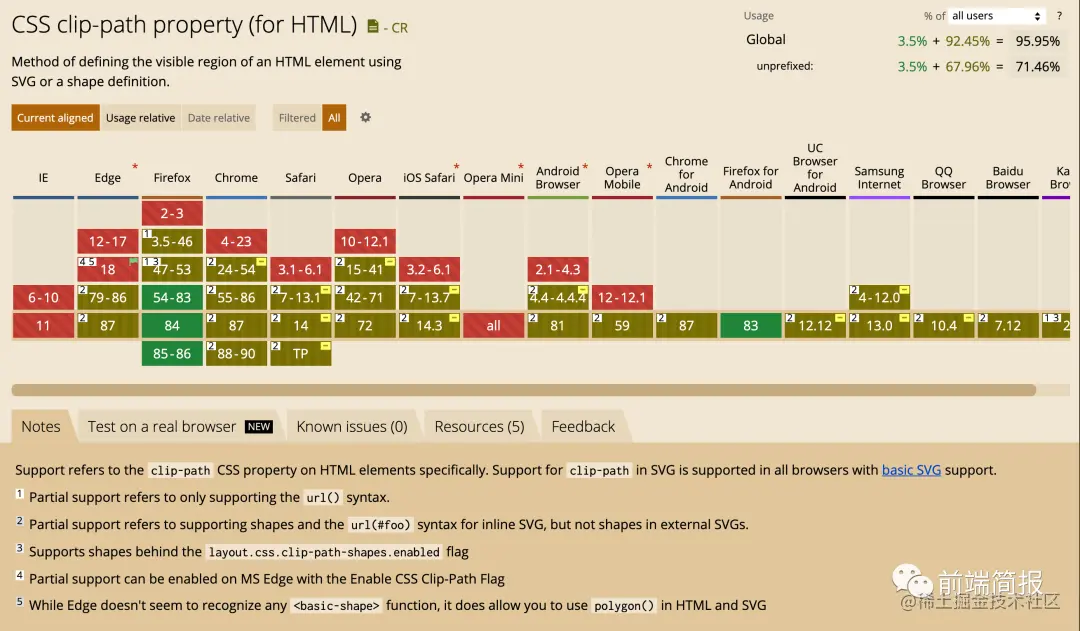

由上图可知:clip-path的只能兼容高版本浏览器。polygon代表多边形,所以利用该属性可以绘制多如下图形:

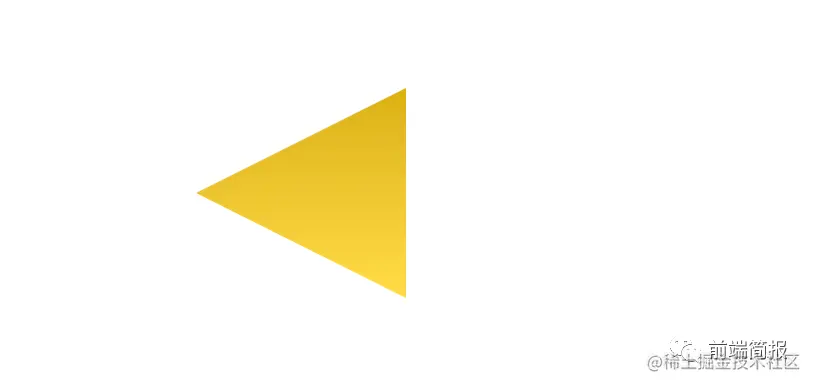

clip-path: polygon(0 50%, 100% 0%, 100% 100%, 0 50%);
复制代码

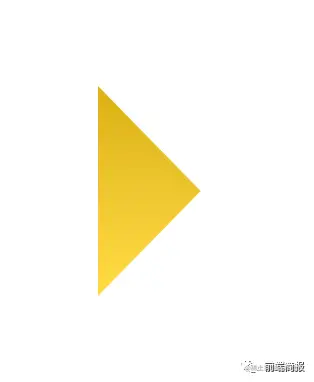

clip-path: polygon(50% 0%,50% 0%,100% 100%,0% 100%);
复制代码

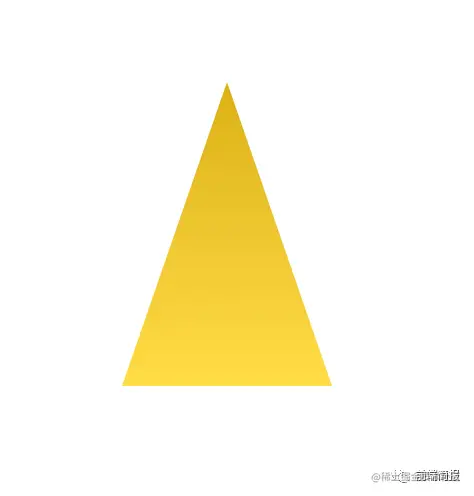

有了上述的图形之后,我们需要进行特殊的处理,才能得到我们想要的形状。因为我们要搭建金字塔,所有我们塔边的高度或者宽度需要大于底部的宽度和长度,不然的话无法搭成塔尖而形成如下图形:


故需设置大于底部宽和高,我们这里选取为高度为200px,宽度为100px,宽度需要和底部宽度保持一致。

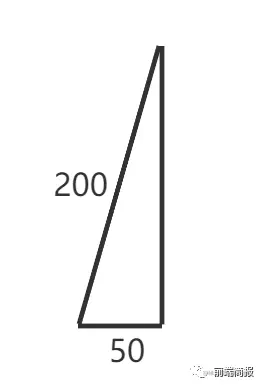

假设我们现在已经有一个金字塔,我们可以取它的一个横截面如下图:


通过sin函数

sinA=(2002502)/2002sinA=\sqrt{(200^2-50^2)/200^2}

解上面反三角函数求得A大约为75deg,以此类推我们可以算出其他图形旋转角度。

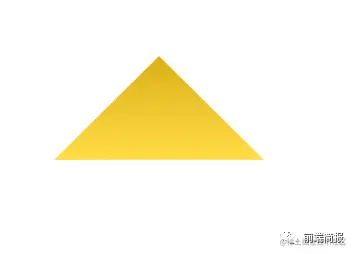

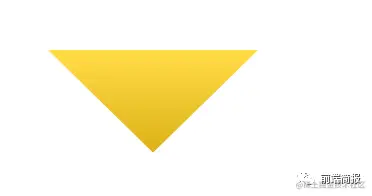

将上述的两种三角形通过适当的平移和旋转,得到如下图形:

transform:translateZ(-50px) translateY(-100px) rotateX(-75deg);
height: 200px;
transform-origin: 0 100%;
clip-path: polygon(50% 0%,50% 0%,100% 100%,0% 100%);
复制代码

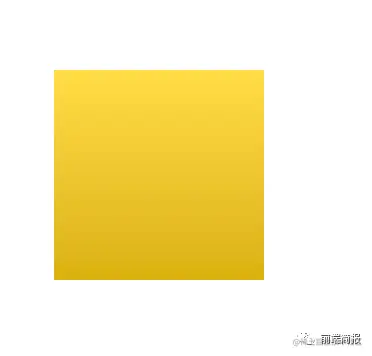

transform: rotateX(-180deg) translateZ(50px);
复制代码


height: 200px;
transform-origin: 0 100%;
transform: translateZ(-50px) translateY(-200px) rotateX(-105deg);
clip-path: polygon(50% 0%,50% 0%,100% 100%,0% 100%);
复制代码


width: 200px;
transform-origin: 100% 100%;
transform: translateZ(-50px) translateX(-200px) rotateY(105deg);
clip-path: polygon(0% 50%,100% 0%,100% 100%,0% 50%);
复制代码


width: 200px;
transform-origin: 100% 100%;
transform: translateZ(-50px) translateX(-100px) rotateY(75deg);
clip-path: polygon(0% 50%,100% 0%,100% 100%,0% 50%);
复制代码


合并之后得到如下图形


通过使用css3中的3D转化属性,将上图进行转化即可:

transform:rotateX(70deg) rotateZ(45deg);
transform-style:preserve-3d;
animation:rate 10s linear infinite;
复制代码

image.png image.png

由上图可知:transform-style:preserve-3d兼容是支持高版本浏览器,支持部分ie浏览器

总结

以上就是本文的全部内容,全部都是由css实现包括:

  • 定位:position

  • 图形裁剪:clip-path

  • 元素3D转化:transform

  • 动画:animation

效果地址:codepen.io/clown-jack/…
