可视化BI系统的前端实现

一、BI可视化大屏常用技术

本人第一次接触到可视化开发,因此在开发过程中调研和体验了很多主流的可视化开源方案,并选择了其中一些应用到我们项目中,在此和大家分享一下

1. 项目主要功能

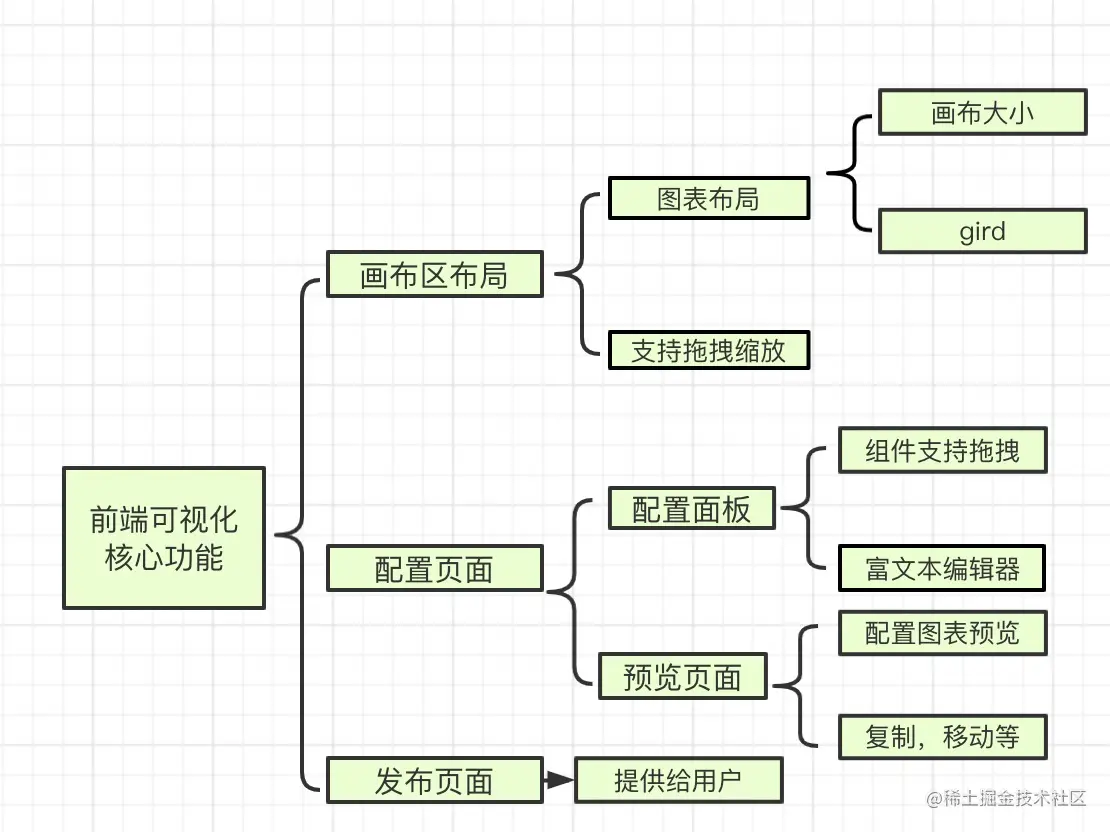

通过对产品需求进行分析,发现我们项目的可视化的需求主要包含:可视化图表展示;图表支持拖动,缩放;富文本编辑;Json编辑展示编辑器;截图;画布布局这些方面需求。核心功能图如下:

我们项目中需要实现的这些功能,也是可视化开发中最常用的一些功能,所以在此和大家分享一下比较好用的开源工具。

1.1 Echart

Apache EChartsTM 是一个 Apache Software Foundation (ASF) 的顶级项目。它支持丰富的图表类型,拥有千万级数据可视化渲染能力和活跃的社区。开发文档

在选择可视化库的时候,通过Ant Design Pro使用过Antv的G2Plot,然后遇到比较多的坑,很多还找不到解决方案就放弃了,不得不说,G2Plot的社区还是和Echart有较大的差距的。

1.2 html2canvas

html2canvas是一款截图插件,它可以轻松地帮你将HTML代码转换成Canvas,进而生成可保存分享的图片。

html2canvas参考文档

1.3 react-grid-layout

一个用来做可视化图表的拖动(缩放)的,非常好用的 React 库,我们项目中用来做看板内图表的拖动/缩放布局的,只需要简单的配置,就能实现效果。

参考文档

1.4 ali-react-table

来自阿里的一款高性能 React 表格组件,支持交叉表和透视图,内置虚拟滚动,数据量较大时自动开启,渲染非常流畅,作者非常nice,issue基本都是立即回复,强烈推荐。(ps:就是文档写的有点草率)

github
文档

1.5 codemirror/react-codemirror2

Codemirror是一个在线代码编辑器工具,能够实时在线代码高亮显示,数据大屏开发中,可用于做数据源的管理,sql的输入编辑器等。

文档

1.6 react-dnd

react-dnd是React和Redux核心作者 Dan Abramov创造的一组React 高阶组件,可以在保持组件分离的前提下帮助构建复杂的拖放接口。

文档

1.7

Idlize

文档

「译」代码优化策略 — Idle Until Urgent

1.8 jsoneditor/jsoneditor-react

非常好用的json编辑器

文档

1.9 puppeteer

Puppeteer(中文翻译”操纵木偶的人”) 是 Google Chrome 团队官方的无界面(Headless)Chrome 工具,它是一个 Node 库,提供了一个高级的 API 来控制 DevTools协议上的无头版 Chrome。

中文文档

二、v1.0版本的前端架构和缺陷

1. react架构

之前项目都是使用的vue,并且存在很多问题,比如没有对开发规范有限制;打包,发布操作缺少自动化,项目内部代码没有很好的分层等等。新项目我们需要重新规划下前端架构并且从vue迁移到react。

大概画了一下我们的项目架构,因为我们的资源有限,尽量会利用已有的资源去构建。整个项目建立在react官方脚手架基础之上,并引入了代码规范,格式校验,commit-log提交规范,自动化发布,本地调试线上接口方便问题定位等内容,并优化了代码分层。

2. 主要的功能模块

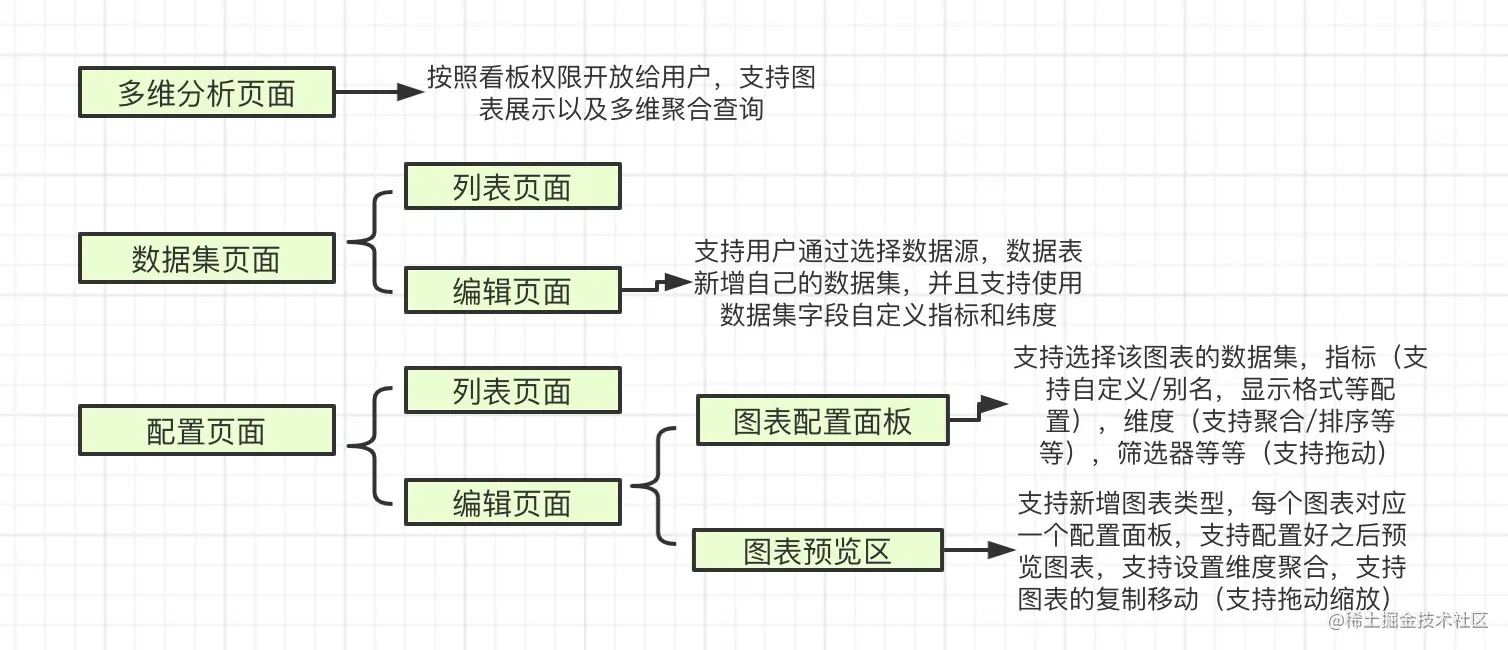

主要的功能模块有三大块,分别是多维分析页面,数据集页面,配置页面,其中最复杂的是配置页面,包含了echart各种图表的配置,单个图表的配置,指标(维度)的的配置等等。多维分析页面完全可复用配置页面的图表预览区域。

3. 缺陷

  • 公用组件设计缺失或者设计的非常不好

    1.0版本工期非常非常紧(同事一个人一个月需要完成1.0版本的上线),因此整个项目没有很好的去设计公用组件,比如对于每个图表的配置面板上的指标/维度/过滤器/时间筛选等组件(图表预览区的多维分析部分),要不没有抽取公共组件,要不公共组件设计的非常不好,因为没有时间。。。

  • 前端缺少错误监控

    缺少对导致页面崩溃的错误进行监控报警

  • 前端缺少性能监控

    缺少对页面加载进性能的监控

三、v2.0版本的前端架构升级和完善

在1.0版本中,由于开发工期的问题,组件设计,前端监控等方面都有很大缺陷,但是由于1.0版本只支持指标卡/表格/折线图这三种图表,不支持自定义纬度,指标,排序等一系列功能,这些缺陷尚没有表现出很大的影响。

2.0版本迭代过程中,需要新增多种图表类型,对维度和指标增加了排序,聚合,自定义等一系列功能,如果不对1.0版本的缺陷修复,那会导致我们的代码极度膨胀,并且难以维护;没有错误监控报警,对于上线的bug我们也很难主动定位。因此在版本的迭代过程中我们对这些缺陷进行了一一修复。

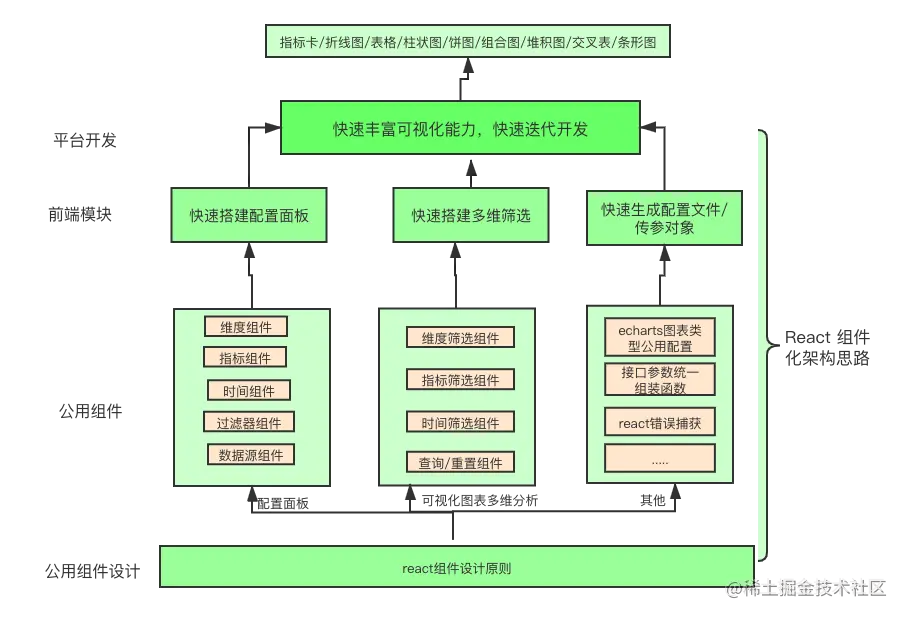

1. 公用组件设计

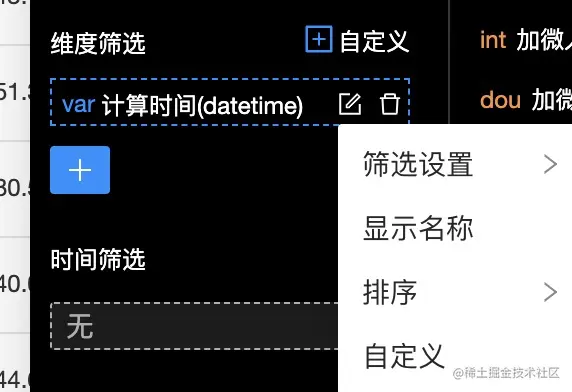

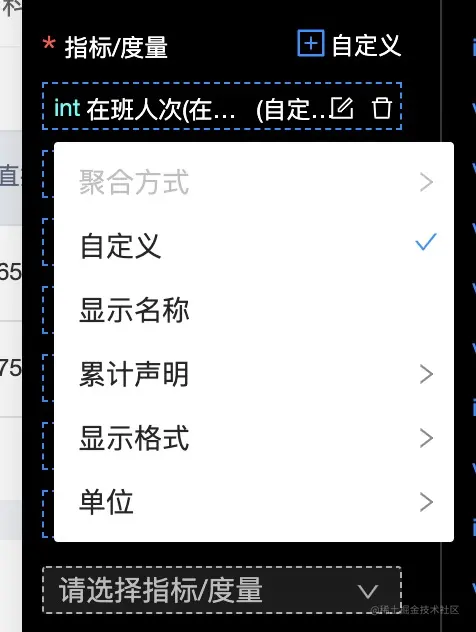

第一步,我们需要对配置面板中的指标,维度,时间筛选,过滤器等进行公用组件设计组件,指标和维度组件大概如下:

react的组件在设计的时候需要尽量设计平滑的props,不包含副作用,props尽量多给出默认值,职责单一等原则来设计,比如说这里的维度和指标都会支持一个列表,根据开发进度,在不同的图表中可能仅展示部分配置,比如图例,是属于维度,并且只能设置显示名称,所以我们可以设计一个listConfig来作为props来表示需要展示哪些部分。

根据不同的功能,设计合理的react公共组件,升级我们的架构。

2. 前端监控

对项目增加错误和性能监控是保证项目平稳运行的一个重要手段

2.1 错误监控

错误监控主要从下面四个方面进行

  • 利用react提供的边界错误捕获方法componentDidCatch

  • 采用sourceMap定位错误源码

  • 钉钉报警

  • 错误提示友好界面

源码也比较简单

import { sendPageErrLog } from '@/const/host'
import StackTrace from 'stacktrace-js'
import { Empty } from 'antd'
import ErrorImage from '@/static/images/cry.png'
export default class ErrorBoundary extends React.Component {
    state = { error: null, errorInfo: null }

    componentDidCatch(error: Error, info: ErrorInfo) {
        this.setState({
            hasError: true,
            error: error,
            errorInfo: info
        })

        let urls = window.location.href
        if(urls.includes('local')) return false
        let params: any = {
            errUrl: urls.split('#')[1],
            serverHost: urls.split('#')[0],
            errMessage: error.message
        }
        StackTrace.fromError(error).then((err) => {
            params = {
                ...params,
                ...err[0]
            }
            window.request.post(sendPageErrLog, params).then((res: any) => {})
        })

        /* do other thing */
    }

    handleClick = () => {
        location.reload()
    }

    render() {
        if (this.state.errorInfo) {
            return (
                <Empty
                    image={ErrorImage}
                    imageStyle={{
                        height: 60
                    }}
                    description={
                        <span>
                            数据加载失败 <a style= {{color:'#1890ff'}} href="javascript:void(0);" onClick={this.handleClick}>刷新重试</a>
                        </span>
                    }
                >
                </Empty>
            )
        }

        return this.props.children
    }
}
复制代码
2.2 性能监控

由于没有公用的监控平台,项目里就简单增加了一些关键数据的监控,性能监控指标需要慢慢完善。

目前性能监控主要是监控看板的加载速度和保证页面的流畅程度,主要从下面几方面进行处理:

  • 使用Idlize, 闲置操作

  • 计算首屏看板加载时长

  • 计算整个看板的加载时长

首屏看板加载时长:首先需要计算首屏看板数量,因为看板中的图表支持缩放,拖动,所以这个比较麻烦,但是由于我们一行最多几个看板的数量是有限制的,可以通过穷举来进行计算

        let clientHeight
        let temp = document.querySelectorAll('.react-grid-item')
        let resultHeight = []
        let resultWidth = []
        let cards = 0
        if(temp.length !== 0){
            clientHeight = document.body.clientHeight - 90 // 减去tabbar
            for(let i=0;i<temp.length;i++){
                let height = temp[i] && temp[i].getBoundingClientRect().height-20 //margin
                resultHeight.push(height)
                resultWidth.push(layoutList[i].w)
            }
            let i = 0
            for(;i<resultWidth.length;){
                if(resultWidth[i] == 12){
                    cards++
                    clientHeight = clientHeight-resultHeight[i]
                    if(clientHeight < 0) break
                    i++
                }
                if(resultWidth[i]+resultWidth[i+1] == 12){
                    cards = cards + 2
                    clientHeight = clientHeight-resultHeight[i]
                    if(clientHeight < 0) break
                    i = i+2
                }

                if(resultWidth[i]+resultWidth[i+1]+resultWidth[i+2] == 12){
                    cards = cards + 3
                    clientHeight = clientHeight-resultHeight[i]
                    if(clientHeight < 0) break
                    i = i+3
                }
            }

        }
        props.mobileSet.setFirstContentCard(cards)
        console.log(cards)
    },[layoutList.length])
复制代码

计算步骤: 1. 首先统计当前看板配置的所有图表的宽度resultWidth和高度resultHeight 2. 然后设置首屏看板数目为cards, 3. 对一行存在三个看板,2个看板,1个看板进行穷举,计算出首屏看板数量

看板加载时长怎么计算?

采用主要查询接口query请求完成时间来统计看板的加载时长,我们在store设置一个apiTime数组,看板中每个图表调用query接口完成之后,push一个值到apiTime,在主页面设置当apiTime长度达到首屏看板数量的时候统计首屏图表加载时长,当apiTime长度达到全部图表数量的时候统计看板加载时长。

3. 依赖配置化项目开发定制化项目

事情是这样的,上个季度,我们有一个需求是定制化开发一个流量分析平台,主要是为了收拢从广告投放到用户下单的全链路流量数据到该平台,主要的功能是实现一个流量概览页,一个新建列表页,支持用户新建(全局筛选)来定制自己的流量看板等,听起来是个很大的项目有木有,然而从评审到上线就只有半个月时间。

因为需要在很短时间上线一个项目,我们采用的方式就是依赖已有的配置化项目开发定制化项目,首先需要去评估两者之间的差异,然后利用现有的部分去支持定制化开发,尽量减少开发工作。

举几个差异化的例子以及我们是如何处理的?

  • 配置化看板无全局筛选,均是以图表为单位进行查询;而定制化看板是以多图表看板为单位进行查询 这里没有什么好的方式,接口查询从单图表查询---> promise.all(),

  • 定制化存在多个配置化没有的图表 利用配置化最相似的图表的数据结构去构建新类型的图表

  • 定制化存在一组指标控制聚合和不聚合双图表联动 利用配置化指标卡配置全部指标的聚合数据,利用柱形图配置单指标不聚合数据,每次切换指标,不聚合数据重新请求接口展示新数据,聚合数据通过前端样式控制该指标下的聚合数据展示。

  • 概览页数据查询接口较慢 后端采用缓存和bitmap来提速
