Android之Navigation学习（一）Navigation初体验

一、前言

前段时间，博主再一次学习了Fragment的使用。在熟悉项目模块的时候，发现了项目模块中运用较多的就是Fragment，比如说登录页面之间的跳转，于是就看到了Navigation——这是一种便捷管理Fragment的工具。在学习之前，贴出一下谷歌给出的codelab的教学地址，在下面的地址，你可以学习到Navigation组件的使用：

Jetpack Navigation

二、Navigation简介

Navigation refers to the interactions that allow users to navigate across, into, and back out from the different pieces of content within your app.

from：developer.android.com/guide/navig…

Navigation，中文译为导航，顾名思义，从起始地指向目的地，而在app中可以理解为不同内容的跳转，而有个Android基础的小伙伴一定了解，在一个Activity中进行不同内容的展示靠的组件就是Fragment，即Fragment之间的跳转。最典型的就是导航栏，如下图

头条导航栏

在介绍具体使用之前，先要给大家说明下Navigation涉及到的三大组成：

导航图：在一个集中位置包含所有导航相关信息的 XML 资源。这包括应用内所有单个内容区域（称为目标）以及用户可以通过应用获取的可能路径。

NavHost：显示导航图中目标的空白容器。导航组件包含一个默认 NavHost 实现 (NavHostFragment)，可显示 Fragment 目标。

NavController：在 NavHost 中管理应用导航的对象。当用户在整个应用中移动时，NavController 会安排 NavHost 中目标内容的交换。

上述是官网教程的解释，下面是博主具体解读下三个组成的具体成分。

Navigation Graph

这一部分包含的是整个导航图的xml文件，必须放在res的navigation文件夹下。

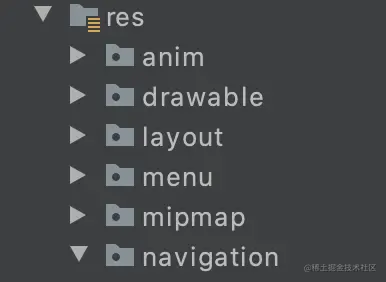

navigation文件夹

其主要作用为布局Fragment，指示Fragment之间的导向（destination）：也就是所谓Navigation的XML内容——fragment+Fragment之间的跳转action+必要时的数据传输argument。xml示例如下：

<!--xxxx_navigation-->
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
            xmlns:app="http://schemas.android.com/apk/res-auto"
            xmlns:tools="http://schemas.android.com/tools"
    app:startDestination="@id/xxxx_fragment">
  <fragment
        android:id="@+id/home_dest"
        android:name="xxxxxxxxxx.xxxxFragment"
        tools:layout="@layout/xxxx_fragment">
      <argument
            android:name="flowStepNumber"
            app:argType="integer"
            android:defaultValue="1"/>
        <action
            android:id="@+id/next_action"
            app:destination="@+id/yyyy_fragment"
            app:enterAnim="@anim/slide_in_right"
            app:exitAnim="@anim/slide_out_left"
            app:popEnterAnim="@anim/slide_in_left"
            app:popExitAnim="@anim/slide_out_right" />
    </fragment>
  ......
</navigation>

app:startDestination="@id/home_dest"用来指明哪一个Fragment作为起始显示的内容。

action则包含着Fragment之间的跳转动作，指明跳转目的地以及跳转动画。

当然起始Fragment（StartDestination）和action也可以在代码中动态增加，在Navigation Graph在代码中体现为NavGraph类。

Navigation Host

这一部分是导航图的容器，其主要作用是在activity的xml文件中提供一个存放导航图的容器，通常就是一个Fragment，其声明需如下：

Fragment的name表明这一Fragment是导航所需要用的容器；

app:navGraph则需要指明Navigation Graph的名称。

  <!-- XXX_Activity.xml -->
	<fragment
            android:id="@+id/my_nav_host_fragment"
            android:name="androidx.navigation.fragment.NavHostFragment"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:defaultNavHost="true"
            app:navGraph="@navigation/xxxx_navigation" />

在代码中则需要使用NavHostFragment来获取到这一Fragment，进而再通过获取Navigation Controller来操作Fragment之间的跳转等行为。

val host: NavHostFragment = supportFragmentManager
                .findFragmentById(R.id.my_nav_host_fragment) as NavHostFragment? ?: return

Navigation Controller

这一部分就是真正管理Navigation的模块，其作用就是操作Fragment之间的一系列行为，包括fragment跳转，action

加过渡动画。

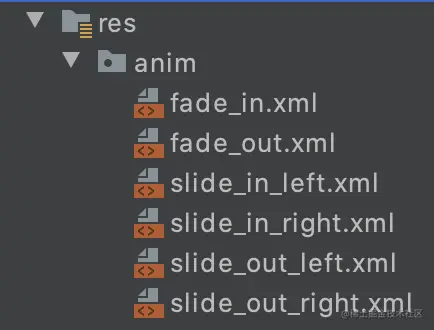

anim文件夹

三、Navigation操作

下面以codelabs示例进行说明。

1. Navigation布局

Step 1 在navigation文件夹下生成“navigation”文件。

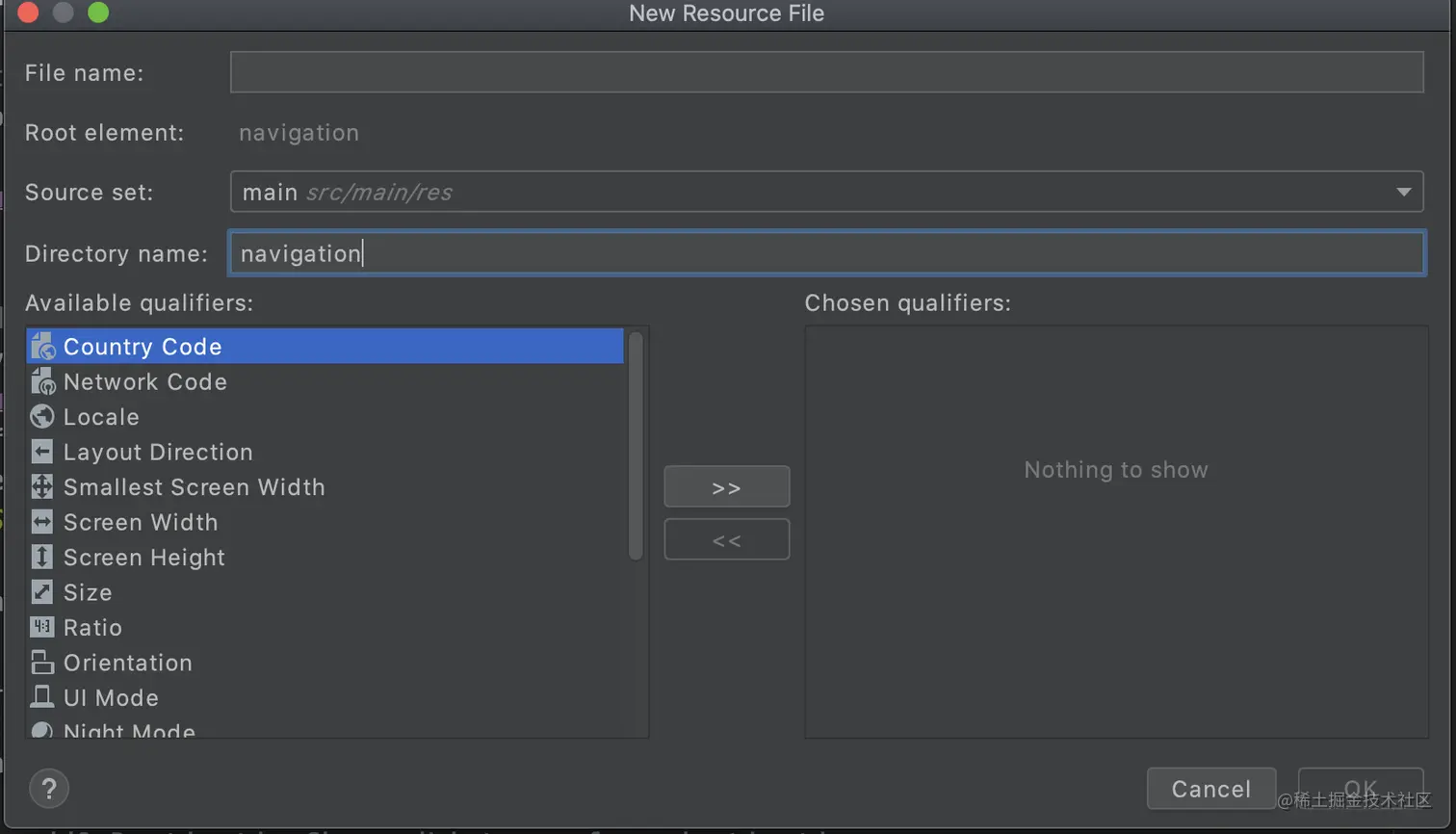

navigation生成

然后组织Fragment之间的关系，设定初始Fragment。（下图中带有home标志的即为Navigation初始Fragment）

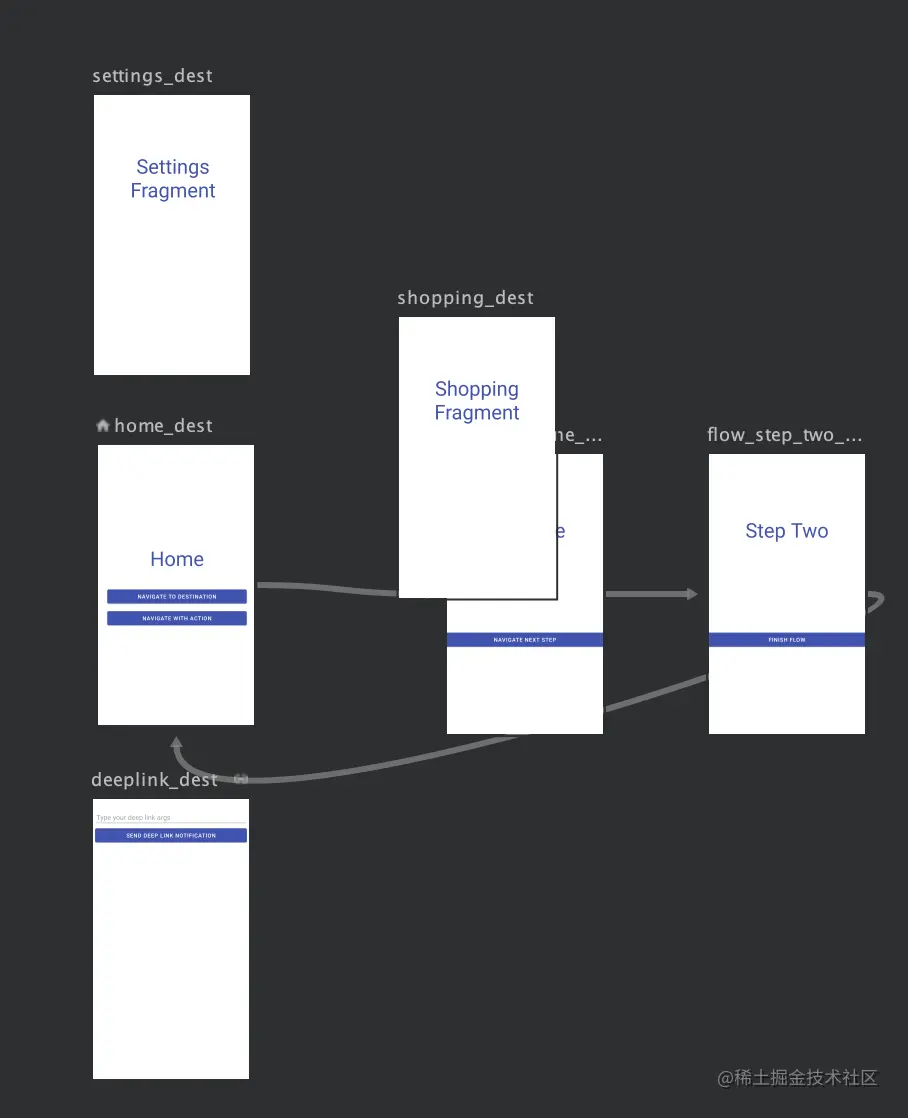

navigation具体图

Step 2 在activity.xml写入fragment组件，声明NavHostFragment与NavGraph

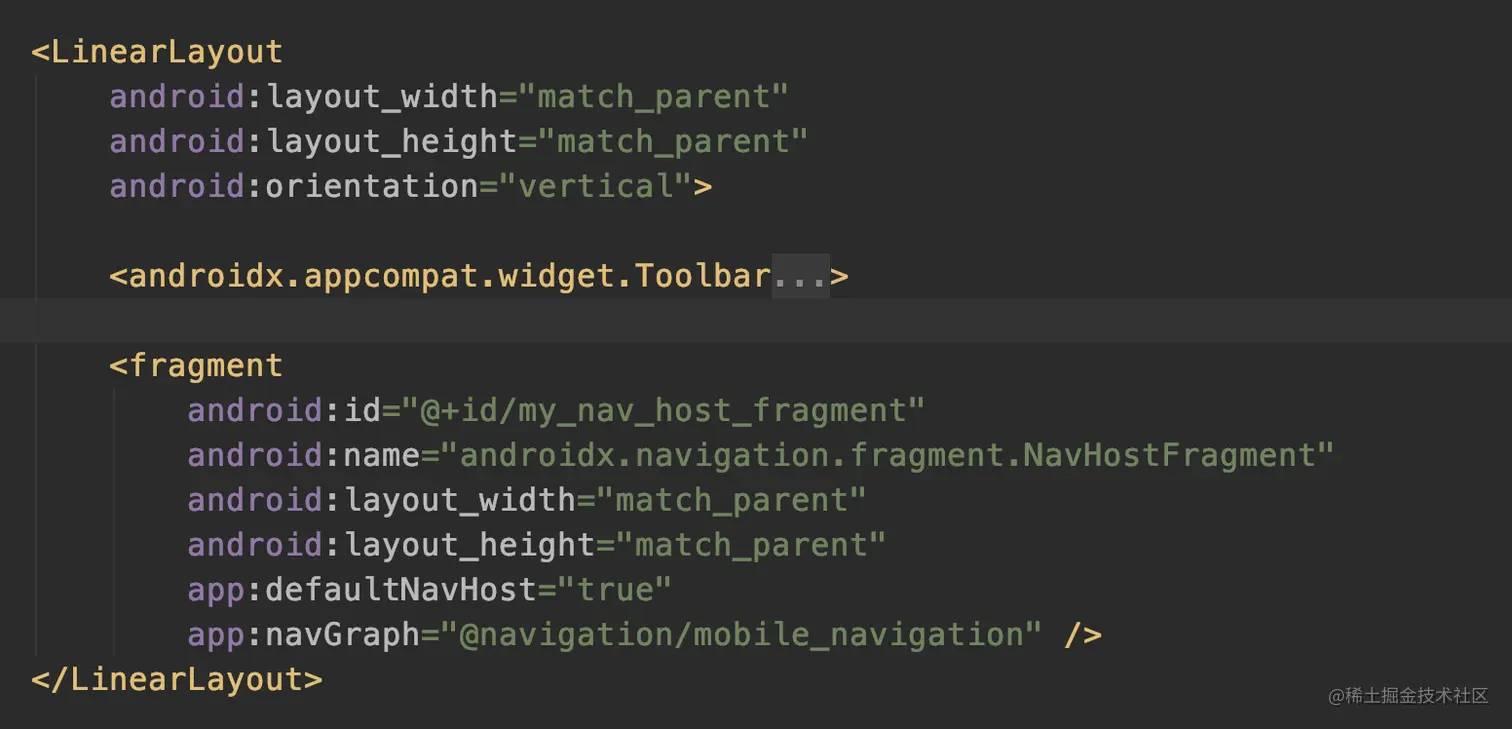

navGraph

当然我们还可以动态设定初始Fragment与Graph。

NavHostFragment navHostFragment = (NavHostFragment) getSupportFragmentManager().findFragmentById(R.id.my_nav_host_fragment);  // Hostfragment
if (navHostFragment != null) {
  navController = navHostFragment.getNavController();
  NavInflater navInflater = navController.getNavInflater();
  NavGraph navGraph = navInflater.inflate(R.navigation.my_nav_graph);
}
navGraph.setStartDestination(R.id.xxx_fragment);
navInflater.setGraph(navGraph);

2. Navigation执行action

2.1 触发action，实现Fragment的跳转

val options = navOptions {
    anim {//动画放在anim文件夹下
        enter = R.anim.slide_in_right
        exit = R.anim.slide_out_left
        popEnter = R.anim.slide_in_left
        popExit = R.anim.slide_out_right
    }
}
view.findViewById<Button>(R.id.xxxxx).setOnClickListener {
  findNavController().navigate(R.id.xxxx_destination, args, options)
}

view.findViewById<Button>(R.id.xxxxx).setOnClickListener（
  findNavController().createNavigateOnClickListener(R.id.xxxx_destination, args)
）

findNavController()即寻找到当前Navigation的NavController，通过两种方式进行导航跳转navigate()与createNavigationClickListener()，然后传入目的地参数（在xml文件中的action所指示的destination）

2.2 Fragment携带argument进行跳转

首先要在navigation

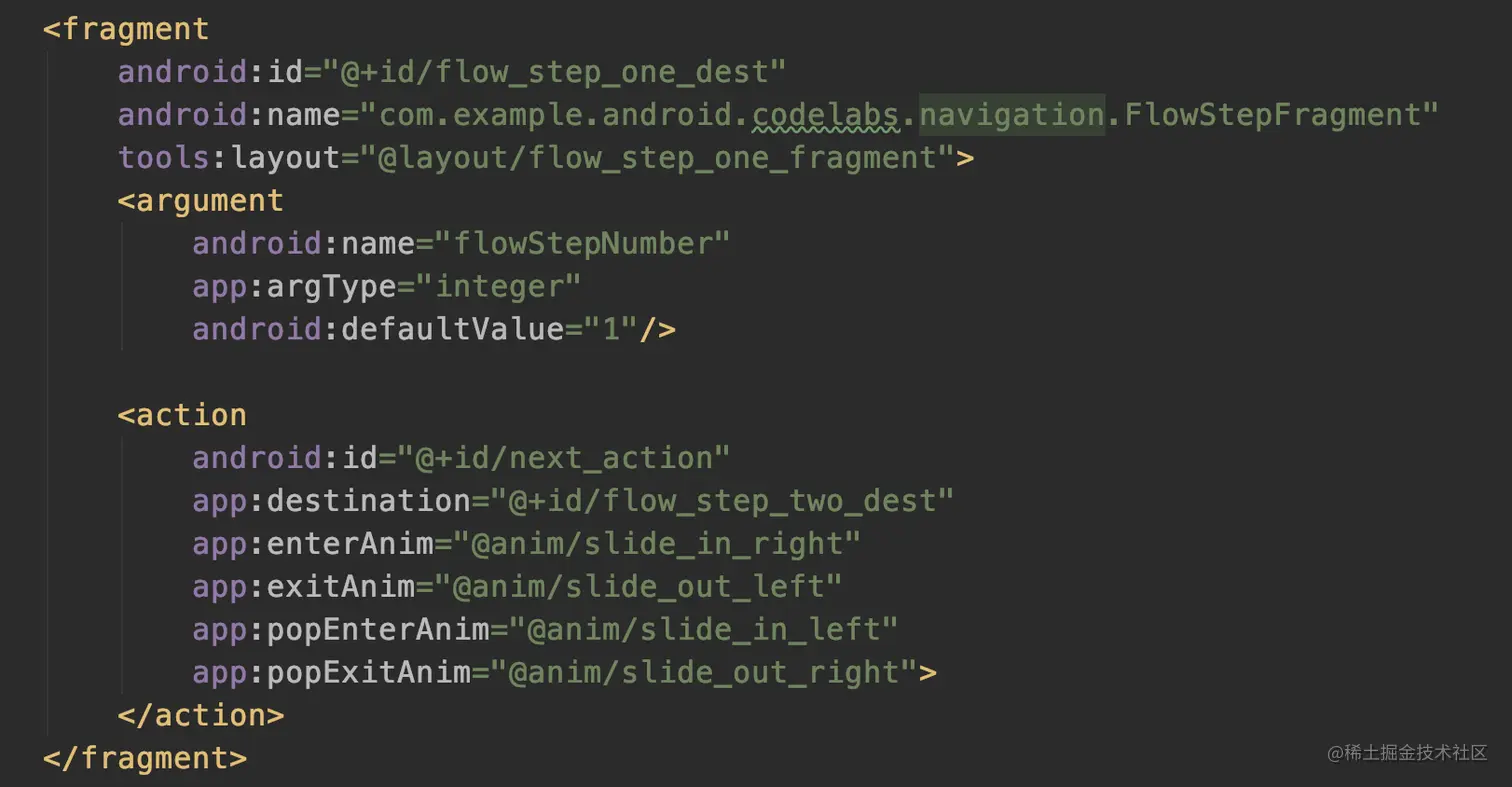

携带argument

在navigation.xml的fragment中携带注册的argument会被加载到navArgs()中.

action可以根据目前所在的fragment生成相应的XXXActions（如HomeFragmentActions）

class FlowStepFragment : Fragment() {

    override fun onCreateView(
        inflater: LayoutInflater,
        container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        setHasOptionsMenu(true)

//        val flowStepNumber = arguments?.getInt("flowStepNumber")

        val safeArgs: FlowStepFragmentArgs by navArgs()
        val flowStepNumber = safeArgs.flowStepNumber

        return when (flowStepNumber) {
            2 -> inflater.inflate(R.layout.flow_step_two_fragment, container, false)
            else -> inflater.inflate(R.layout.flow_step_one_fragment, container, false)
        }
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
		······
    }
}

class HomeFragment : Fragment() {
  ······
  override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
				······

        view.findViewById<Button>(R.id.navigate_action_button)?.setOnClickListener {
            val flowStepNumberArg = 1
            val action = HomeFragmentDirections.nextAction(flowStepNumberArg)
            findNavController().navigate(action,options)
        }
    }
	······
}

四、小结

上述即为Navigation使用的小小分享，使用Navigation对于Fragment的管理有着很大的作用。

除此之外，拿一下Google的介绍来说明一下Navigation的作用吧。

导航组件提供各种其他优势，包括以下内容：

处理 Fragment 事务。

默认情况下，正确处理往返操作。

为动画和转换提供标准化资源。

实现和处理深层链接。

包括导航界面模式（例如抽屉式导航栏和底部导航），用户只需完成极少的额外工作。

Safe Args - 可在目标之间导航和传递数据时提供类型安全的 Gradle 插件。

ViewModel 支持 - 您可以将 ViewModel 的范围限定为导航图，以在图表的目标之间共享与界面相关的数据。
