深入理解Flutter的图形图像绘制原理——图形库skia剖析

本文来自OPPO互联网技术团队,转载请注名作者。同时欢迎关注我们的公众号:OPPO_tech,与你分享OPPO前沿互联网技术及活动。

Flutter是目前流行的高性能跨平台UI框架,图形库skia是其跨平台的基石。本文将深入分析skia的图形、字体、图片的渲染原理,如何挖掘硬件特性,为UI性能优化提供思路。

1. 引言

Flutter是目前非常流行的跨平台UI开发框架,不仅支持Android、iOS,还支持Windows、Linux等操作系统。Flutter的性能非常高,拥有120fps的刷新率。那么flutter是如何实现在不同平台上高性能绘制图形图像的呢?首先我们分析下Flutter App和原生Android App、原生iOS App的UI绘制原理。

移动App的整体UI框架大致分成下面4个层次:

1)UI库

跟Android、iOS原生开发类似,Flutter用dart语言实现一整套UI控件。Flutter先将控件树转成渲染树,然后交由skia库绘制界面。

2)图形库

Skia图形库跟iOS平台的CoreAnimation等库功能类似,不仅提供了图形渲染功能,还提供文字绘制和图片显示功能。高级图形图像库将需要绘制的图形转成点、线、三角形等图元,再调用底层图形接口实现绘制。

3)低级图形接口

OpenGL是使用最广的低级图形接口,兼容性最好,基本上支持市面上的所有GPU。Vulkan是最近几年新推出的图形API,除了iPhone的GPU,其他厂家的GPU基本都支持。Metal是苹果新推出的图形API,只支持自家GPU。

4)硬件设备层

目前的移动设备出于性能考虑,大部分图形都是通过GPU渲染,少数情况也会使用CPU渲染,后文会介绍skia使用CPU和GPU渲染的具体场景。

iPhone 在A11芯片以前使用power vr系列GPU,之后采用自研GPU。安卓手机大部分采用高通Adreno GPU或ARM mail GPU。GPU渲染完一帧图像后送FrameBuffer,最后在合适的时机展示在屏幕上。

Skia应用广泛并且跨平台,不仅用于Flutter和Android操作系统,还用于Google Chrome浏览器,同时支持windows、Mac、iOS操作系统。Skia由C++编写,代码开源,通过研究skia有助于理解图形图像的绘制原理,为UI性能优化提供思路。

2. skia 框架分析

2.1 Skia外部组件依赖

Skia依赖的第三方库众多,包括字体解析库freeType,图片编解码库libjpeg-turbo、libpng、libgifocode、libwebp和pdf文档处理库fpdfemb等。Skia支持多种软硬件平台,既支持ARM和x86指令集,也支持OpenGL、Metal和Vulkan低级图形接口。

2.2 Skia 层次分析

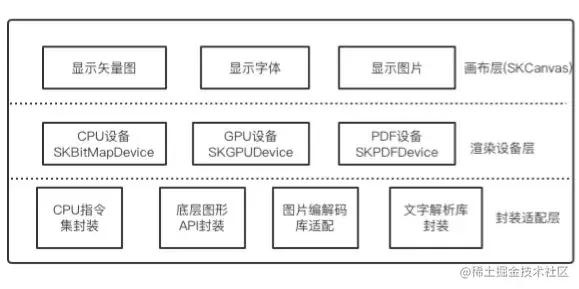

Skia在结构上大致分成三层:画布层,渲染设备层和封装适配层。

2.2.1 画布层

画布层可以理解成提供给开发者在一个设备无关的画布,可以在上面绘制各种图形,且不用关心硬件细节,功能如下:

类别函数名含义
画图形drawPoints画点
画图形drawRect画矩形
画图形drawVertices画多边形
画图形drawRoundRect画圆角矩形
画图形drawArc画圆弧
画图形drawOval画椭圆
画图形drawPath画矢量图
绘制文字drawText显示文字
显示图片drawBitmap显示位图

2.2.2 渲染设备层

渲染设备层负责画布层的硬件实现,skia将设备封装成下面三个类:

1)SKBitmapDevice

CPU渲染模式绘图,用于没有显卡或者显卡驱动的设备。此模式下,最后会将需要绘制的图形转成位图数据(RGB)写入指定内存,故称为BitmapDevice。写内存操作通过AVX或者NEON指令集实现。

2)SKGPUDevice

GPU渲染方式绘图。目前大部分移动设备和个人电脑都有GPU,GPU比CPU的运算单元多,并行计算能力强,通过GPU绘图可降低CPU占用,性能更好。Flutter、最新版本的chrome和android系统默认设置为GPU渲染模式。Chrome中的配置截图如下,可看到默认采用GPU渲染。

3)SKPDFDevice

选用此设备时,渲染结果不是输出到显示器的画面,而是输出为pdf文件。

可以通过skia官网在线体验不同设备的渲染结果:fiddle.skia.org/c/@shapes

2.2.3封装适配层

Skia为了屏蔽不同依赖库的接口差异,对依赖库进行了封装和适配。例如基于图片编解码库libjpeg-turbo、libpng、libwebp 封装了类SKJpegCodec、SKPngCodec、SKWebpCodec。基于底层图形库OpenGL、Metal、Vulkan封装了GrGLOpsRenderPass, GrMTOpsRenderPass, GrVKOpsRenderPass三个类。基于苹果平台CoreText字体库和开源字体FreeType封装了类SkScalerContext_Mac和SkScalerContext_FreeType。

Skia的外部依赖和层级结构讲解完毕,下面重点讲解skia的图形、文字和图片的绘制原理。

3. 图形绘制原理

Skia支持绘制的图形众多,包括圆形、椭圆、矩形、贝塞尔曲线等。下文重点分析图形的CPU和GPU两种渲染模式的原理。

3.1 图形CPU渲染原理

曲线的绘制涉及的数学知识较多,本文不再展开,下面以绘制实心矩形为例说明原理进行剖析。

1)调用画布的绘图API

应用层调用画布SKCanvas的drawRect函数,传入左上角和右下角顶点坐标。

2)选用对应的设备的绘图API

由于选择的是CPU渲染模式,故调用SKBitmapDevice的矩形绘图函数drawRect实现。

3)图形表示

所有的图形可分解成下面几种基本矢量图形的组合,矩形可表示成四条直线的组合。

曲线类型参数用途
直线(一次贝塞尔曲线)起点坐标,终点坐标可表示绘制三角形、四边形等多边形
圆锥曲线起点坐标,终点坐标,椭圆参数表示椭圆、圆弧、圆形
二次贝塞尔曲线三个控制点表示TrueType字体、抛物线等曲线
三次贝塞尔曲线四个控制点表示OpenType字体和其他曲线

4)绘制算法实现

矢量图转成位图的过程称为光栅化。带填充的矩形光栅化过程比较简单,可以分解成绘制多条横线。

5)横线线绘制算法

每条横向的画法通过SKBlitter:: blitH实现。接口定义如下:

virtual void blitH(int x, int y, int width);

功能:从坐标x,y开始,连续写入宽度为width的RGB颜色值。

6)内存中写颜色数据

通过追踪代码,发现上文中的横线绘制函数调用的是memsetT函数(内存赋值)实现。参数如下:

static void memsetT(T buffer[], T value, int count)

目前x86和ARM处理器是32或者64位,普通的指令一次最多写入32位 或者64位数据,一个带透明通道的点通常占4个字节,相当于一次只能绘制1到2个点,效率比较低。Skia从性能角度考虑,采用的SIMD指令集来加速内存操作。

在X86平台,调用SSE、AVX、AVX2等指令集实现内存赋值,SSE支持一次操作128位操作,AVX/AVX2支持一次操作256位数据,ARM处理器的NEON指令集支持一次操作128位数据。

3.2 图形GPU渲染原理

GPU的并行运算能力强,目前大部分移动设备都采用的是GPU渲染。

skia GPU渲染流程如下:

1)发起绘图,先调用SKCanvas的绘图函数drawRect,传入左上角和右下角顶点坐标。

2)调用GPU设备的绘图函数SKGPUDevice::drawRect。

3)采用命令模式,将GPU绘图操作封装成类GrOpsTask的实例。

4)根据软硬件平台的不同选用不同的底层API。

OpenGL(Open Graphics Library”)是目前使用最广泛的跨平台图形变成接口,跨平台特性好,大部分操作系统和GPU。Skia在大部分平台采用OpenGL实现GPU绘图,少部分平台调用Metal和vulkan。

Metal是苹果公司2014年推出的和 OpenGL类似的面向底层的图形编程接口,只支持iOS。对软硬件有要求,要求硬件苹果A7及以后,操作系统iOS 10及以上。Metal理论上性能比OpenGL性能强,故新设备中开启Metal可提高性能。例如Flutter中已启用了metal支持,详情参考github.com/flutter/flu…

Vulkan是新一代跨平台的2D和3D绘图应用程序接口(API),旨在取代OpenGL,理论上性能强于OpenGL。自 Android 7.0 开发者预览版开始,Google便在系统平台中添加了对Vulkan的API支持。目前Skia的GPU渲染模式已用vulkan实现了一套,但存在一些bug。具体参考skia.org/user/specia…

Skia对上述三种图形接口进行了封装,屏蔽了不同底层图形API接口的差异。OpenGL接口的封为GrGLOpsRenderPass,Metal的封装层为GrMTOpsRenderPass,Vuklan的封装层为 GrVKOpsRenderPass。

5)通过GPU完成剩余绘图操作。

下面以OpenGL为例说明。接口封装层调用OpenGL glDrawArray绘制矩形,之后在渲染流水线中完成顶点变换、光栅化和着色,最后送帧缓冲显示。渲染流水线如下图所示:

Metal、vulkan的渲染流水线这里不再展开。

4. 字体绘制原理

字体无法直接显示在屏幕上,需要解析成位图或者矢量图才能绘制。Skia的字体解析实现跟进平台差异有所不同,mac和iOS平台调用coreText库,安卓平台调用开源库freeType。

FreeType是一个用C语言实现的,免费的高质量可移植字体引擎,支持点阵字体PCF、BDF和矢量字体TrueType、freeType等字体。

4.1 skia点阵字体绘制原理

Skia支持的点阵字体有PCF、BDF格式。点阵存储的是多张位图,常见的有1616,2424,32*32等尺寸,解码和显示简单,缺点是放大后有锯齿。

  1. skia点阵文字显示代码:
SkFont font;
font.setEdging(SkFont::Edging::kAlias);
font.setSize(40);
const char text[] = "Click this link!";
size_t byteLength = strlen(static_cast<const char*>(text));
canvas->drawSimpleText(text, byteLength, SkTextEncoding::kUTF8, x, y, font, SkPaint());
复制代码

文字绘制流程如下:

点阵字体最后解析成了位图,然后根据平台不同选用CPU或者GPU渲染出来。Skia为了提高字体显示速度,对字体的解析结果做了内存缓存。

4.2 矢量字体绘制原理

矢量字体主要通过贝塞尔曲线描述字体,存储空间小,但渲染复杂,还需要导入字体库文件。Skia支持的矢量字体有tff(true type font)和otf(open true type)格式。前者采用二次贝塞尔曲线表示,后者采用三次贝塞尔曲线表示。Skia中矢量文字绘制代码如下:

SkPaint p;
    p.setStyle(SkPaint::kStroke_Style);
    p.setStrokeWidth(10);
    p.setARGB(0xff, 0xbb, 0x00, 0x00);
   sk_sp<SkTypeface> ttf = MakeResourceAsTypeface("fonts/Stroking.ttf");
SkFont font(ttf, 100);
if (ttf) {
        SkFont font(ttf, 100);
        canvas->drawString("○◉  ⁻₋⁺₊", 10, 100, font, p);
}
复制代码

绘制流程如下:

矢量字体的绘制流程跟点阵字体大部分一样,不同之处在于解析结果为贝塞尔曲线。贝塞尔曲线的渲染算法稍微复杂,参考文章www3.cs.stonybrook.edu/~qin/course…

5. 图片绘制原理

5.1 Skia位图绘制原理

skia提供了showBitmap函数可直接显示位图。位图渲染模式跟矢量图形类似,分为CPU渲染和GPU渲染。位图的CPU渲染跟实心矩形的渲染原理类似,通过SIMD指令集将位图内存一行一行拷贝到指定内存缓存中。GPU渲染模式通过调用OpenGL、Metal、vulkan的纹理贴图函数实现。

5.2 Skia压缩格式图片绘制原理

位图由于占用空间大,使用频率低,大部分情况下使用压缩格式图片。Skia支持的压缩格式图片如下:

格式优点缺点场景依赖解码库
gif文件小,支持动画、透明,无兼容性问题只支持种颜色,且透明度只有1位,有白边和锯齿简单的动图libgifcodec
jpg支持位真彩色,压缩率高有损压缩,不支持透明通道色彩丰富的图片libjpeg-turbo
png无损压缩,支持透明,简单图片尺寸小不支持动画,压缩率低logo/icon/透明图libpng
webp比jpeg压缩率更高,支持有损和无损压缩,支持动画、透明通道谷歌自研格式,部分平台不支持。支持有损和无损压缩格式,支持动画libwebp

压缩格式图片使用代码如下:

SkCanvas c(dst);
    SkBitmap src;
    SkImageDecoder::DecodeFile(“test.jpg”, &src);//  图片解码
    c.drawBitmap(src, 0, 0, NULL);  //图片显示
复制代码

显示流程如下图所示:

读取文件后,先通过文件头判断图片类型,然后送相应的图片库解码成位图图像后,再通过CPU或者GPU渲染。

6. skia小结

Skia是一个功能强大的跨平台图形库,能绘制矩形、圆形、贝塞尔曲线等矢量图,绘制点阵字体和矢量字体,显示jpeg、png、gif、webp等图片,同时性能好,从算法和硬件两个层面进行了优化。skia支持多种软硬件平台,除了Android、chrome、Flutter等产品直接将其作为图形引擎,也支持iOS、windows等操作系统。Skia功能较多,还支持lottie动画,图像特效,还引入了中间语言SKGL,限于篇幅,这里不再展开。

参考文档:

iOS高性能绘图:medium.com/@almalehdev…

Core Animation 编程指南:developer.apple.com/library/arc…

skia编译方法:skia.org/user/build

Skia技术路线:

docs.google.com/document/d/…

SKGL说明:github.com/google/skia…

Skia源码:skia.googlesource.com/skia.git

Skia 百科:zh.wikipedia.org/zh-cn/Skia_…

字体介绍:www.klayge.org/wiki/index.…

FreeType官网:www.freetype.org/

png压缩原理:www.jianshu.com/p/5ad19825a…

GPU渲染流水线:zhuanlan.zhihu.com/p/61949898

Vukan介绍:www.khronos.org/assets/uplo…

ARM Mali GPU介绍:developer.arm.com/solutions/g…

Vulkan和OpenGL ES比较:community.arm.com/developer/t…

Qualcomm宣布Adreno 530 GPU支持vulkan:www.qualcomm.cn/news/releas…

www.adobe.com/content/dam…
