中间件系列之Netty-12-Protocol Buffer序列化

·  阅读 314

1.Protocol Buffer

1.1 .简介

Protocol Buffer(简称ProtoBuf)是google的一个语言中立,平台中立,可扩展的对结构化的数据进行序列化的一种机制,和XML类似,但是比XML更小,更快,更简单。你只用一次性的定义你的数据结构,我们可以使用特殊的生成的代码读/写到不同的数据流中或者不同的语言中。这是官网(developers.google.com/protocol-bu… Buffer的描述。详情也可自行查看其他文章对Protocol Buffer的解释,本博文所采用的是Protocol Buffer的最新版本3.11.0。

1.2 .Protocol Buffer的使用

配置Protocol Buffer的编译器

  A. 下载地址: github.com/protocolbuf… 如下图所示:

1588814827844

根据需要下载对应版本即可,本文使用windows64的版本。下载之后解压即可。方便起见,建议将解压后的bin目录加入到环境变量。

编写message文件

官网实例demo为例,message文件要以 .proto 结尾,文件内容如下:

syntax = "proto2";

package tutorial;

option java_package = "com.example.tutorial";
option java_outer_classname = "AddressBookProtos";

message Person {
  required string name = 1;
  required int32 id = 2;
  optional string email = 3;

  enum PhoneType {
    MOBILE = 0;
    HOME = 1;
    WORK = 2;
  }

  message PhoneNumber {
    required string number = 1;
    optional PhoneType type = 2 [default = HOME];
  }

  repeated PhoneNumber phones = 4;
}

message AddressBook {
  repeated Person people = 1;
}
复制代码

syntax: 语法,即编写该文件所采用的是 protocol buffer 的哪个版本的语法,本示例中采用的是 proto2, 也可以写proto3

package: 包名,在Java语言中,如果没有指定 java_package,那么在生产Java文件的时候,就以package的值作为Java类的包名;如果指定了java_package,我们依然需要指定package的值,因为在某些非Java语言中是没有包的概念,可以防止命名冲突的问题。

java_package: Java的包名,可写可不写,不写的情况下,就以package的值作为生成的Java类的包名。

java_outer_classname: 生产的Java类的类名,如果没有指定的情况下,就以文件名按照驼峰式命名法来定义类名,例如文件名叫做 person_test.proto,在没有指定java_outer_classname的情况下,生成的类名为PersonTest。

message: 定义消息。消息由一系列的属性组成,每个属性必须有类型,例如int32, int64, bool, float, double, string等。

enum: 定义枚举类型。

“=1”,"=2": 用来标记每个属性在二进制编码数据中的唯一标签。属性的标签的值介于1-15比标签为15以上的属性在编码后所占的字节数要少,在优化的时候,我们通常将15以上的标签定义给那些可选的元素。而将1-15作为那些必须的或者可重复的元素的标签。

元素必须指定修饰符,如下:

  required: 必须的,必须给元素指定一个值。

  optional: 可选的。

  repeated: 可重复的,你可以将其看作一个数组。

生成Java文件

protoc命令的用法如下:

protoc -I=$SRC_DIR --java_out=$DST_DIR $SRC_DIR/addressbook.proto
复制代码

$SRC_DIR是.proto文件所在目录,如果都不提供的话,默认就生成在当前目录 , $DST_DIR是生成的java类存储目录。

最简单的情况,直接输入

protoc --java_out=.addressbook.proto
复制代码

生成的文件位于:com/example/tutorial/AddressBookProtos.java

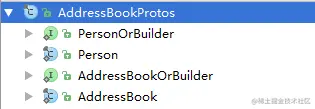

现在我们来看一下protobuf为我们生成的类 AddressBookProtos.java。在这个类中,包含了我们在addressbook.proto 文件中指定的message生成的类。每一个类都有一个自己的 Builder ,我们可以用这些builder来创建这些类的实例。


这些根据message生成的类和对应的builder都拥有访问message中每个字段的方法。messages类只拥有getters方法,而对应的builder同时拥有getters和setters方法。

如果你想参考更多的生成Java代码的细节,请参考 Java generated code reference.。

运行程序

先导入 protocol buffer 所需要的jar包(github.com/google/prot… 中有描述),maven依赖如下:

<dependency>
    <groupId>com.google.protobuf</groupId>
    <artifactId>protobuf-java</artifactId>
    <version>3.11.0</version>
</dependency>
<dependency>
    <groupId>com.google.protobuf</groupId>
    <artifactId>protobuf-java-util</artifactId>
    <version>3.11.0</version>
</dependency>
复制代码

Java代码如下:

public class Test {
    public static void main(String[] args) throws InvalidProtocolBufferException {
        AddressBookProtos.AddressBook pb = AddressBookProtos.AddressBook.newBuilder()
                .addPeople(
            AddressBookProtos.Person.newBuilder()
            .setEmail("345@qq.com")
            .setId(34)
            .setName("zhangsn"))
                .addPeople(
            AddressBookProtos.Person.newBuilder()
            .setEmail("123@163.com")
            .setId(12)
            .setName("lisi"))
            .build();
        byte[] bs = pb.toByteArray();
        AddressBookProtos.AddressBook pb1 = AddressBookProtos.AddressBook.parseFrom(bs);
        List<AddressBookProtos.Person> list = pb1.getPeopleList();
        list.forEach(p -> {
            System.out.println(p.getEmail() + ";;" + p.getId() + ";;" + p.getName());
        });
    }
}
复制代码

2.Netty编码的实现

2.1 服务端启动代码

public class PbServer {
    public static void main(String[] args) throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup();
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try{
            ServerBootstrap serverBootstrap = new ServerBootstrap();

            serverBootstrap.group(bossGroup, workerGroup).channel(NioServerSocketChannel.class)
                    .handler(new LoggingHandler(LogLevel.INFO))
                    .childHandler(new PbServerChannelInitilizer());

            ChannelFuture channelFuture = serverBootstrap.bind(8989).sync();
            channelFuture.channel().closeFuture().sync();
        }finally{
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}
复制代码

2.2 服务端管道初始化代码

public class PbServerChannelInitilizer extends ChannelInitializer<SocketChannel> {
    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        /**
         * 对采用Base 128 Varints进行编码的数据解码
         */
        pipeline.addLast("protobufVarint32FrameDecoder", new ProtobufVarint32FrameDecoder());
        pipeline.addLast("protobufDecoder", new ProtobufDecoder(AddressBookProtos.AddressBook.getDefaultInstance()));

        /**
         * 采用Base 128 Varints进行编码,在消息头上加上32个整数,来标注数据的长度
         */
        pipeline.addLast("protobufVarint32LengthFieldPrepender", new ProtobufVarint32LengthFieldPrepender());
        pipeline.addLast("protobufEncoder", new ProtobufEncoder());
        pipeline.addLast("serverHandler", new PbServerHandler());
    }
}
复制代码

补充说明:

首先在ChannelPipeline中添加了ProtobufVarint32FrameDecoder,其主要用于半包处理,针对ProtobufVarint32LengthFieldPrepender()所加的长度属性的解码器

随后添加ProtobufDecoder,它的参数类型是com.google.protobuf.MessageLite,实际上就是告诉ProtobufDecoder需要解码的目标类是什么,否则仅仅从字节数组中是无法判断出要解码的目标类型的。

2.3 服务端Handler处理

public class PbServerHandler extends SimpleChannelInboundHandler<AddressBookProtos.AddressBook> {
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, AddressBookProtos.AddressBook msg) throws Exception {
        List<AddressBookProtos.Person> list = msg.getPeopleList();
        list.forEach(p -> System.out.println(p.getName() + ";;" + p.getId() + ";;" + p.getEmail()));
    }
}
复制代码

2.4 客户端启动程序

public class PbClient {
    public static void main(String[] args) throws Exception {
        EventLoopGroup eventLoopGroup = new NioEventLoopGroup();

        try{
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(eventLoopGroup).channel(NioSocketChannel.class)
                    .handler(new PbClientChannelInitializer());

            ChannelFuture channelFuture = bootstrap.connect("localhost", 8989).sync();
            channelFuture.channel().closeFuture().sync();
        }finally{
            eventLoopGroup.shutdownGracefully();
        }
    }
}

复制代码

2.5客户端通道初始化

public class PbClientChannelInitializer extends ChannelInitializer<SocketChannel> {

    @Override
    protected void initChannel(SocketChannel ch) throws Exception {
        ChannelPipeline pipeline = ch.pipeline();

        pipeline.addLast("protobufVarint32FrameDecoder", new ProtobufVarint32FrameDecoder());
        pipeline.addLast("protobufDecoder", new ProtobufDecoder(AddressBookProtos.AddressBook.getDefaultInstance()));
        pipeline.addLast("protobufVarint32LengthFieldPrepender", new ProtobufVarint32LengthFieldPrepender());
        pipeline.addLast("protobufEncoder", new ProtobufEncoder());

        pipeline.addLast("clientHandler", new PbClientHandler());
    }
}

复制代码

2.6 客户端Handler处理代码

public class PbClientHandler extends SimpleChannelInboundHandler<AddressBookProtos.AddressBook> {
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        AddressBookProtos.AddressBook ab = AddressBookProtos.AddressBook.newBuilder()
                .addPeople(AddressBookProtos.Person.newBuilder().setEmail("123@qq.com").setId(23).setName("zhangsan"))
                .addPeople(AddressBookProtos.Person.newBuilder().setEmail("789@163.com").setId(45).setName("lisi"))
                .build();
        ctx.writeAndFlush(ab);
    }

    @Override
    protected void channelRead0(ChannelHandlerContext ctx, AddressBookProtos.AddressBook msg) throws Exception {

    }
}

复制代码
