这系列是根据极客时间《Kafka核心技术与实战》这个课程做的笔记

本篇目录

  • Kafka副本机制
  • 请求是怎么被处理的（Kafka网络模型）
  • Kafka Controller
  • 高水位和Leader Epoch

Kafka副本机制

所谓副本机制（Replication），也可以称之为备份机制，通常是指分布式在多台网络互连的机器上保存有相同的数据拷贝。

副本机制的价值：

  • 提供数据冗余
  • 提供高伸缩性
  • 改善数据局部性
    但 Kafka的副本机制，只实现了提供数据冗余的价值。

副本定义：
Kafka有主题的概念，每个主题又分为若干个分区。副本的概念是在分区层级下定义的，每个分区配置有若干个副本。

  • 所谓副本（Replica），本质是一个只能追加写消息的提交日志。
    根据Kafka副本机制的定义，同一个分区下的所有副本保存有相同的消息序列，这些副本分散保存在不同的Broker上，从而能够对抗部分Broker宕机带来的数据不可用。

副本角色：

  • 为解决分区下多个副本的内容一致性问题，常用方案就是采用基于领导者的副本机制。
  • 在kafka中，副本分两类：领导者副本和追随者副本。每个分区在创建时都选举一个副本，称为领导者副本，其余的副本自动成为追随者副本。
  • Kafka的副本机制比其他分布式系统严格。Kafka的追随者副本不对外提供服务。所有的请求都要由领导者副本处理。 追随者副本唯一的任务就是从领导者副本异步拉取消息，并写入到自己的提交日志中，从而实现与领导者副本的同步。
  • 当领导者副本所在Broker宕机了，Kafka依托于Zookeeper提供的监控功能能够实时感知到，并立即开启新一轮的领导者选举，从追随者副本中选一个新的领导者。当老的Leader副本重启回来后，只能作为追随者副本加入到集群中。

Kafka副本机制的优点：

  • 方便实现“Read-your-writes”
    • 含义：当使用生产者API向Kafka成功写入消息后，马上使用消息者API去读取刚才生产的消息。
    • 如果允许追随者副本对外提供服务，由于副本同步是异步的，就可能因为数据同步时间差，从而使客户端看不到最新写入的消息。
  • 方便实现单调读（Monotonic Reads）
    • 单调读：对于一个消费者用户而言，在多处消息消息时，他不会看到某条消息一会存在，一会不存在。
    • 如果允许追随者副本提供读服务，由于消息是异步的，则多个追随者副本的状态可能不一致。若客户端每次命中的副本不同，就可能出现一条消息一会看到，一会看不到。

In-sync Replicas（ISR）同步副本

  1. 追随者副本定期的异步拉取领导者副本中的数据，这存在不能和Leader实时同步的风险。
  2. Kafka引入了In-sync Replicas。ISR中的副本都是于Leader同步的副本，相反，不在ISR中的追随者副本就是被认为是与Leader不同步的。
  3. Leader 副本天然就在ISR中，即ISR不只是追随者副本集合，他必然包括Leader副本。甚至某些情况下，ISR只有Leade这一个副本。
  4. follower副本是否与leader同步的判断标准取决于Broker端参数 replica.lag.time.max.ms参数值。默认为10秒，只要一个Follower副本落后Leader副本的时间不连续超过10秒，那么Kafka就认为该Follower副本与leader是同步的，即使此时Follower副本中保存的消息明显小于Leader副本中的消息。
  5. 如果同步过程持续慢于Leader副本消息的写入速度，那么replica.lag.time.max.ms时间后，此Follower副本就会被认为是与Leader副本不同步的，因此不能再放入ISR中。此时，kafka会自动收缩ISR的进度，将该副本“踢出”ISR。ISR是一个动态调整的集合，而非静态不变的。

Unclean 领导者选举（Unclean Leader Election）

  1. ISR是可以动态调整的，所以会出现ISR为空的情况，由于Leader副本天然就在ISR中，如果ISR为空了，这说明Leader副本也挂掉了，Kafka需要重新选举一个新的Leader。
  2. Kafka把所有不在ISR中的存活副本都会称为非同步副本。通常，非同步副本落后Leader太多，如果让这些副本做为新的Leader，就可能出现数据的丢失。在kafka中，选举这种副本的过程称为Unclean领导者选举。
  3. Broker端参数 unclean.leader.election.enable 控制是否允许Unclean领导者选举。开启Unclean领导者选举可能会造成数据丢失，但它使得分区Leader副本一直存在，不至于停止对外提供服务，因此提升了高可用性。禁止Unclean领导者选举的好处是在于维护了数据的一致性，避免了消息丢失，但牺牲了高可用性。

Kafka网络模型

Apache Kafka 自己定义了组请求协议，用于实现各种交互操作。常见有：

  • PRODUCE 请求用于生产消息
  • FETCH请求是用于消费消息
  • METADATA请求是用于请求Kafka集群元数据信息。

Kafka定义了很多类似的请求格式，所有的请求都是通过TCP网络以Socket的方式进行通讯的。

KaKfa Broker端处理请求

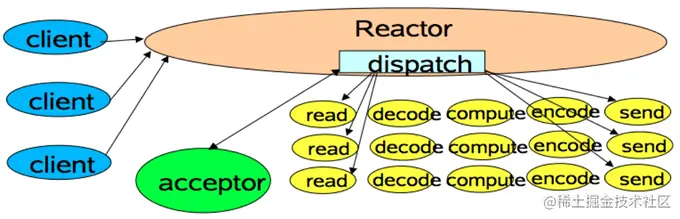

Kafka使用Reactor模式,Reactor模式是事件驱动架构的一种实现方式，特别适应用于处理多个客户端并发向服务端发送请求的场景。

Kafka的请求处理流程

  1. Reactor模式中，多个客户端发送请求到Reactor。Reactor有个请求分发线程Dispatcher，它会将不同的请求下发到多个工作线程中处理。
    Acceptor线程只用于请求分发，不涉及具体逻辑处理，因此有很高的吞吐量。而工作线程可以根据实际业务处理需要任意增减，从而动态调节系统负载能力。

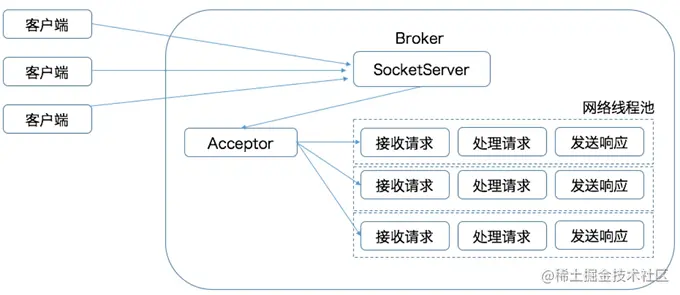

  2. kakfa中，Broker端有个SocketServer组件，类似于Reactor模式中的Dispatcher，他也有对应的Acceptor线程和一个工作线程池，在kafka中，被称为网络线程池。Broker端参数num.network.threads，用于调整该网络线程池的线程数，默认为3，表示每台Broker启动时，会创建3个网络线程，专门处理客户端发送的请求。

  3. Acceptor线程采用轮询的方式将入站请求公平的发送到所有网络线程中。

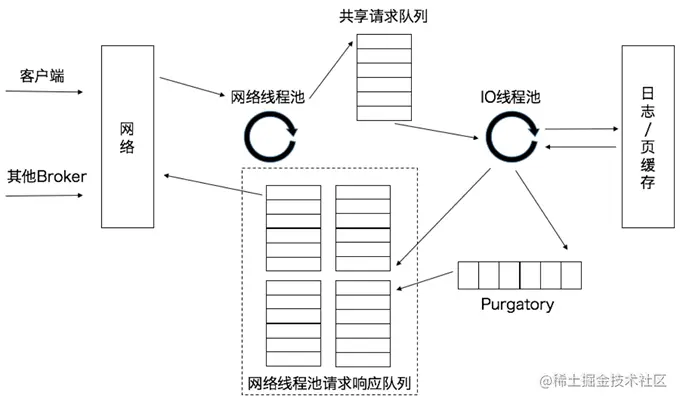

  4. 当网络线程接收到请求后，Kafka在这个环节又做了一层异步线程池的处理。

    1. 当网络线程拿到请求后，她不是自己处理，而是将请求放入到一个共享请求队列中。
    2. Broker端还有个IO线程池，负责从该队列中取出请求，执行真正的处理。如果是PRODUCE生产请求，则将消息写入到底层的磁盘日志中；如果是FETCH请求，则从磁盘或页缓存中读取消息。

  5. IO线程池中的线程是执行请求逻辑的线程。Broker端参数num.io.threads控制了这个线程数，默认为8，表示每台Broker启动后自动创建8个IO线程处理请求。

  6. 请求队列是所有网络线程共享的，而响应队列则是每个网络线程专属的。原因在于Dispatcher只是用于请求分发而不负责响应回传，因此只能让每个网络线程自己发送Repsone给客户端，所有这些Response没必要放在一个公共的地方。

  7. Purgatory组件，专门用来缓存延时请求（Delayed Requset）。如设置了acks=all的PRODUCE请求，该请求要必须等待ISR中所有副本都接收了消息后才能返回，此时处理该请求的IO线程就必须瞪大其他Broker的写入结果。当请求不能立即处理时，他就会暂存在Purgatory中。待满足了完成条件，IO线程会继续处理该请求，并将Response放入到对应的网络线程的响应队列中。

延伸阅读 简谈Kafka中的NIO网络通信模型

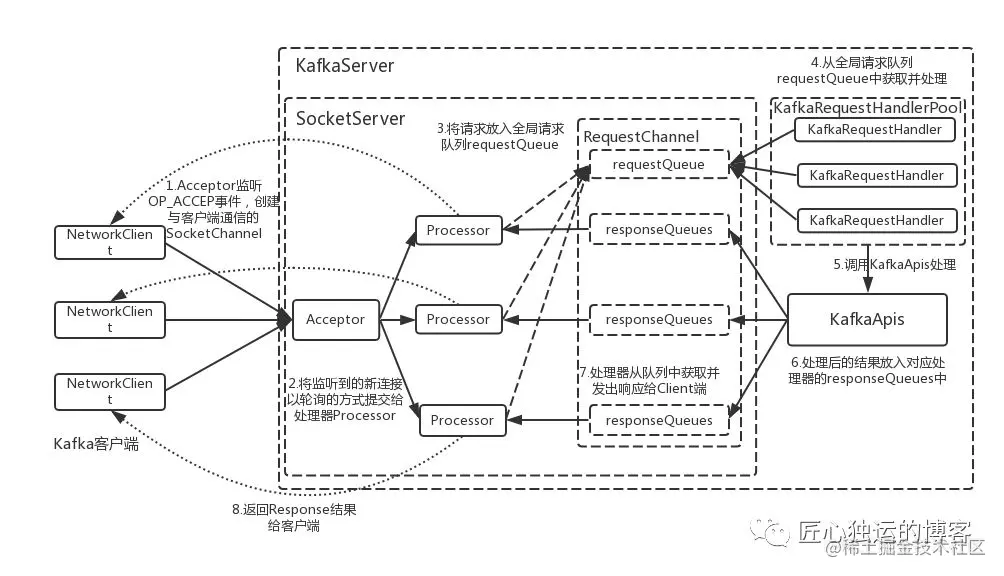

下图为0.11.0版本网络模型

数据类请求与控制类的请求

到目前为止，我提及的请求处理流程对于所有请求都是适用的，也就是说，Kafka Broker 对所有请求是一视同仁的。但是，在 Kafka 内部，除了客户端发送的 PRODUCE 请求和 FETCH 请求之外，还有很多执行其他操作的请求类型，比如负责更新 Leader 副本、 Follower 副本以及 ISR 集合的 LeaderAndIsr 请求，负责勒令副本下线的 StopReplica 请 求等。与 PRODUCE 和 FETCH 请求相比，这些请求有个明显的不同：它们不是数据类的请求，而是控制类的请求。 也就是说，它们并不是操作消息数据的，而是用来执行特定的 Kafka 内部动作的。

Kafka 社区把 PRODUCE 和 FETCH 这类请求称为数据类请求，把 LeaderAndIsr、 StopReplica 这类请求称为控制类请求。 细究起来，当前这种一视同仁的处理方式对控制类 请求是不合理的。为什么呢？因为控制类请求有这样一种能力：它可以直接令数据类请求失 效！

那么，社区是如何解决的呢？很简单，你可以再看一遍今天的第三张图，社区完全拷贝了这 张图中的一套组件，实现了两类请求的分离。也就是说，Kafka Broker 启动后，会在后台 分别创建网络线程池和 IO 线程池，它们分别处理数据类请求和控制类请求。至于所用的 Socket 端口，自然是使用不同的端口了，你需要提供不同的listeners 配置，显式地指定 哪套端口用于处理哪类请求。

你可以这样设定来控制control-plane请求由哪个监听器来控制：
control.plane.listener.name=CONTROLLER
listener.security.protocol.map = INTERNAL:PLAINTEXT, EXTERNAL:SSL, CONTROLLER:SSL
listeners = INTERNAL://192.1.1.8:9092, EXTERNAL://10.1.1.5:9093, CONTROLLER://192.1.1.8:9094

Kafka Controller

控制器组件（Controller），是Apache Kafka的核心组件。它的主要作用是Apache Zookeeper的帮助下管理和协调整个Kafka集群。 集群中任意一台Broker都能充当控制器的角色，但在运行过程中，只能有一个Broker成为控制器。

Controller的产生 控制器是被选出来的，Broker在启动时，会尝试去Zookeeper中创建/controller节点。Kafka当前选举控制器的规则是：第一个成功创建/controller节点的Broker会被指定为控制器。

Controller的功能

  • 主题管理（创建，删除，增加分区）
    当执行kafka-topics脚本时，大部分的后台工作都是控制器来完成的。
  • 分区重分配
    Kafka-reassign-partitions脚本提供的对已有主题分区进行细粒度的分配功能。
  • Preferred领导者选举
    Preferred领导者选举主要是Kafka为了避免部分Broker负载过重而提供的一种换Leade的方案。
  • 集群成员管理（新增Broker，Broker主动关闭，Broker宕机）
    控制器组件会利用watch机制检查Zookeeper的/brokers/ids节点下的子节点数量变更。当有新Broker启动后，它会在/brokers下创建专属的znode节点。一旦创建完毕，Zookeeper会通过Watch机制将消息通知推送给控制器，这样，控制器就能自动地感知到这个变化。进而开启后续新增Broker作业。
    侦测Broker存活性则是依赖于刚刚提到的另一个机制：临时节点。每个Broker启动后，会在/brokers/ids下创建一个临时的znode。当Broker宕机或主机关闭后，该Broker与Zookeeper的会话结束，这个znode会被自动删除。同理，Zookeeper的Watch机制将这一变更推送给控制器，这样控制器就能知道有Broker关闭或宕机了，从而进行善后。
  • 数据服务
    控制器上保存了最全的集群元数据信息，其他所有Broker会定期接收控制器发来的元数据更新请求，从而更新其内存中的缓存数据。

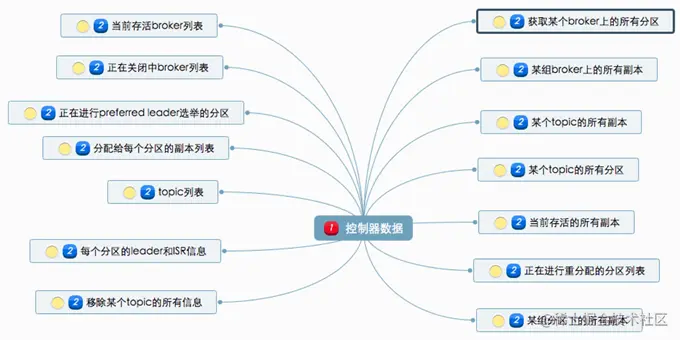

控制器保存的数据

控制器中保存的这些数据在Zookeeper中也保存了一份。每当控制器初始化时，它都会从Zookeeper上读取对应的元数据并填充到自己的缓存中。

内部设计原理

0.11版本之前控制器的内部设计相当复杂，控制器是多线程的设计，会在内部创建很多线程。如：

  1. 为每个Broker创建一个对应的Socket连接，然后在创建一个专属的线程，用于向这些Broker发送特定的请求。
  2. 控制连接zookeeper,也会创建单独的线程来处理Watch机制通知回调。
  3. 控制器还会为主题删除创建额外的I/O线程。这些线程还会访问共享的控制器缓存数据，为了维护数据安全性，控制在代码中大量使用ReetrantLock同步机制，进一步拖慢了整个控制器的处理速度。

在0.11版对控制器的低沉设计进了重构。

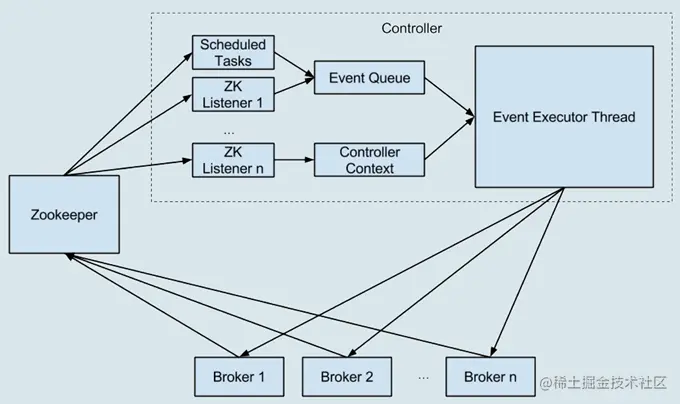

  1. 最大的改进是：把多线程的方案改成了单线程加事件对列的方案。
    • 单线程+队列的实现方式：社区引入了一个事件处理线程，统一处理各种控制器事件，然后控制器将原来执行的操作全部建模成一个个独立的事件，发送到专属的事件队列中，供此线程消费。
    • 单线程不代表之前提到的所有线程都被干掉了，控制器只是把缓存状态变更方面的工作委托给了这个线程而已。
  2. 第二个改进：将之前同步操作Zookeeper全部改为异步操作。
    • Zookeeper本身的API提供了同步写和异步写两种方式。同步操作zk，在有大量主题分区发生变更时，Zookeeper容易成为系统的瓶颈。

未来的趋势将逐渐脱离zookeeper

Kafka即将移除Zookeeper依赖?
Kafka重大更新，将不在依赖zookeeper

高水位和Leader Epoch

kafka的水位概念： kafka的水位不是时间戳，与时间无关。他是和位置信息绑定的，它是用消息位移来表征的。
Kafka源码使用的表述是高水位。在Kafka中也有低水位（Low Watermark）,它是与Kafka删除消息相关的概念。

高水位作用

  • 定义消息可见性，用来标识分区下的哪些消息是可以被消费者消费的。
  • 帮助Kafka完成副本同步。

“已提交消息” 和 “未提交消息”

  • 在分区高水位以下的消息被认为是已提交消息，反之就是未提交消息。
  • 消费者只能消费已提交消息。
  • 这不是Kafka的事务，因为事务机制会影响消息者所能看到的消息的范围，他不只是简单依赖高水位来判断。他依靠一个名为LSO(Log Stable Offset)的位移值来判断事务型消费者的可见性。
  • 位移值等于高水位的消息也属于未提交消息。即，高水位消息的消息是不能被消费者消费的。
  • 日志末端位移的概念：Log End Offset，简写是LEO。他表示副本写入下一条消息的位移值。 同一个副本对象，其高水位值不会大于LEO值。
  • 高水位和LEO是副本对象的两个重要属性。Kafka所有副本都有对应的高水位和LEO值，而不仅仅是Leader副本。只是Leader副本比较特殊，Kafka使用Leader副本的高水位来定义所在分区的高水位。即，分区的高水位就是其Leader副本的高水位。

高水位更新机制

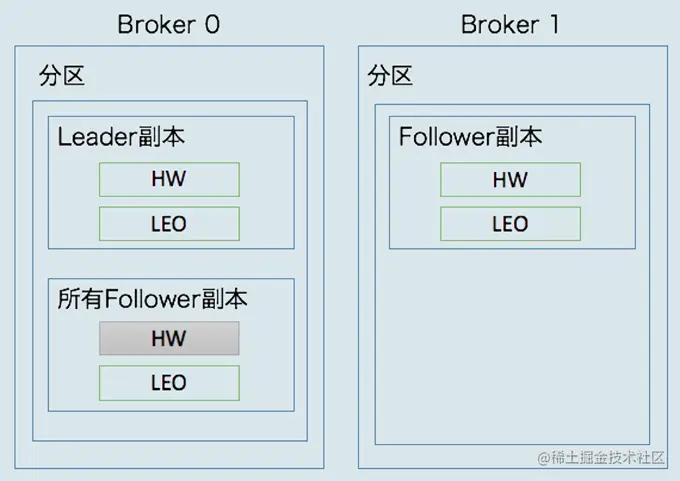

  • 在Leader副本所在Broker上，还保存了其他Follower副本的LEO值。而其他Broker上仅仅保存该分区的某个Follower副本。Kafka将Leader副本所在Broker上保存的这些Follower副本称为远程副本。

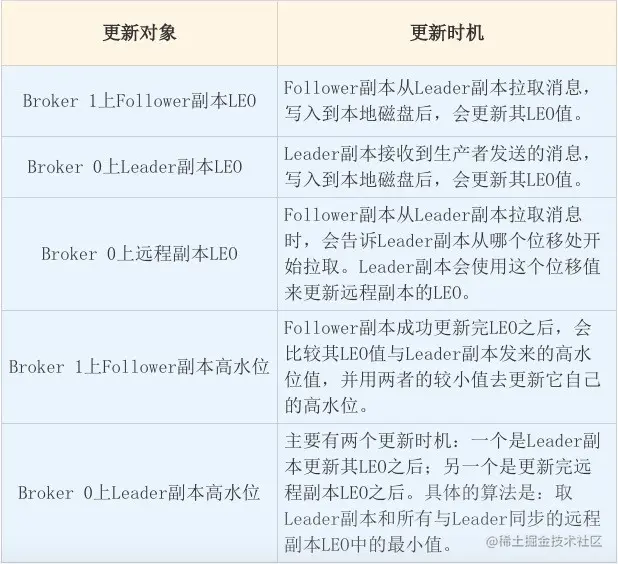

  • Kafka副本机制在运行过程中，会更新Broker1上Follower副本的高水位和LEO值，同时也会更新Broker0上Leader副本的高水位和LEO，以及所有远程副本的LEO。但它不会更新远程副本的高水位值。
  • Broker0上保存这些远程副本的作用是帮助Leader副本确定其高水位，即分区高水位。

什么叫与 Leader 副本保持同步。判断的条件有两个。

  1. 该远程 Follower 副本在 ISR 中。
  2. 该远程 Follower 副本 LEO 值落后于 Leader 副本 LEO 值的时间，不超过 Broker 端参数 replica.lag.time.max.ms 的值。如果使用默认值的话，就是不超过 10 秒。

总结

一、Leader副本

  • 处理生产者请求的逻辑：

    1. 写入消息到本地磁盘。
    2. 更新分区高水位值
      1. 获取Leader副本所在Broker端保存的所有远程副本LEO值{LEO-1，LEO-2，……，LEO-n}。
      2. 获取Leader副本高水位值:currentHW。
      3. 更新currentHW = max（currentHW ，min(leo-1,leo-2,……leo-n)）.

  • 处理follwer副本拉取消息的逻辑：

    1. 读取磁盘（或页缓存）中的消息数据
    2. 使用Follower副本发送请求中的位移值更新远程副本LEO值。
    3. 更新分区高水位值（具体步骤与处理生产者请求的步骤相同）

二、Follower副本

从Leader拉取消息的处理逻辑：

  1. 写入消息到本地磁盘
  2. 更新LEO值
  3. 更新高水位值
    1. 获取Leader发送的高水位值：currentHW。
    2. 获取步骤2中更新过的LEO值：currentLEO。
    3. 更新高水位为min（currentHW，currentLEO）。

Leader Epoch

Leader Epoch概念
用来规避因高水位更新错配导致的各种不一种问题。所谓Leader Epoch大致可以认为是Leader版本。

Leader Epoch的组成
由两部分数据组成：

  1. Epoch。一个单调增加的版本号。每当领导权发生变更时，都会增加该版本号。小版本号的Leader被认为是过期的Leader，不能在行使Leader权利。
  2. 起始位移（Start Offset）。Leader副本在改Epoch值上写入的首条消息的位移。

Kafka Broker会在内存中为每个分区都缓存Leader Epoch数据，同时他还会定期地将这些信息持久化到一个checkpoint文件中。

Q:老师，在启用了Leader Epoch机制后，Follower副本B重启回来后，是如何知道Leader得LEO值?这也是Leader Epoch 机制里面得吗？
A: Follower副本B重启回来后，它会从leader处拉取最新的leader epoch项对应的end offset，如果是最新的epoch，那么其end offset对应的就是LEO值

为什么需要Leader Epoch

必看Kafka水位(HW)与leader epoch的讨论
