分布式高并发系统限流原理与实践

分布式三大利器

随着业务的发展壮大,对后端服务的压力也会越来越大,为了打造高效稳定的系统, 产生了分布式,微服务等等系统设计,因为这个原因,设计复杂度也随之增加,基于此 诞生了高并发系统三大利器限流,缓存,降级/熔断

三大利器

限流: 从系统的流量入口考虑,从进入的流量上进行限制,达到保护系统的作用;

缓存: 将数据库中的数据缓存起来,提升系统访问速度和并发度,保护数据库资源。

降级和熔断比较类似,都是属于过载保护机制,但是实现上有着如下区别

降级: 从系统内部的平级服务或者业务的维度考虑,流量大了,可以暂停或延迟一些非重要服务,如日志收集等等,保护其他正常使用;

熔断: 当某一服务出现了过载现象,为防止整个系统故障,直接关闭该服务或者保证部分请求成功,另一部分返回失败。比如10s内连续请求失败次数达到20次, 触发熔断机制,过滤60%请求。

限流的必要性

本文主要介绍第一利器限流,后续会有详细的文章介绍缓存和降级。

应对秒杀,大促等高性能压力的场景时,为了保证系统的平稳运行,必须针对超过预期的流量,通过预先设定的限流规则选择性的对某些请求进行限流。

在分布式系统中,其接口的调用来自多个系统,有的调用方可能会请求数量突增,过去争夺服务器资源, 而来自其他调用方的接口请求因此来不及响应而排队等待,微服务整体的请求响应时间变长甚至超时。 所以为了防止接口被过度调用,需要对每个调用方进行细粒度的访问限流。

限流方案

网关层限流

请求漏斗模型

上图是一个请求流量漏斗模型,执行过程依次是

  1. 用户请求经过网关将请求下发到服务层
  2. 服务层针对每条请求获取缓存数据
  3. 缓存没有命中,直接请求数据

网关作为服务的入口,承接了系统整个系统的所有流量,是整个访问链路的源头,具有"一夫当关,万夫莫开"的角色,所以是最适合做限流的的途径。

另外,引入网关层还可以解决分布式系统中的如下问题:

  • 客户端会多次请求不同的微服务,增加了客户端的复杂性
  • 存在跨域请求,在一定场景下处理相对复杂
  • 认证复杂,每个服务都需要独立认证
  • 难以重构,随着项目的迭代,可能需要重新划分微服务。例如,可能将多个服务合并成一个或者将一个服务拆分成多个。如果客户端直接与微服务通信,

那么重构将会很难实施

  • 某些微服务可能使用了防火墙 / 浏览器不友好的协议,直接访问会有一定的困难
  • 恶意请求,存在安全问题

目前主流的网关层有以软件为代表的Nginx,还有Spring Cloud中的Gateway和Zuul这类网关层组件,也有以硬件+软件为代表的F5(F5价钱贵到你怀疑人生)。 除此之外,还有许多大厂开发的组件,比如腾讯里约。

中间件限流

提到中间件首先想到的就是消息队列(Message queue),简称MQ, 顾名思义,消息队列就是一个 存放“消息”的“队列”,有着 FIFO 的特性。这里的“消息”实际就是“数据”的意思,因此消息队列本身就是一个简单的数据结构——队列。

在设计模式上,消息队列是“生产者-消费者”模式的一个经典实现。 一般而言,用户就是请求的“生产者”,而后台服务就是请求的“消费者”,kafka、RabbitMQ,RocketMQ等等都是目前系统中常见的MQ, 在系统中可以达到异步解耦,削峰填谷的作用。 削峰填谷

算法

限流算法常见有三种,分别是计数器、漏桶、令牌桶。

计数器(固定窗口)

计数器算法是限流算法里最简单也是最容易实现的一种算法。比如对于A接口来说,我们1分钟的访问次数不能超过100个。 我们可以设置一个计数器counter,每当一个请求过来的时候,counter就加1,如果counter的值大于100并且该请求与第一个请求的间隔时间还在1分钟之内, 那么说明请求数过多;如果该请求与第一个请求的间隔时间大于1分钟,且counter的值还在限流范围内,那么就重置 counter。

在对计数器进行技术的问题,要注意原子性,防止并发问题,导致计数不准。 代码设计如下:

// CounterLimit 计数器
type CounterLimit struct {
   counter      int64 //计数器
   limit        int64 //指定时间窗口内允许的最大请求数
   intervalNano int64 //指定的时间窗口
   unixNano     int64 //unix时间戳,单位为纳秒
}

// NewCounterLimit 初始化
func NewCounterLimit(interval time.Duration, limit int64) *CounterLimit {

   return &CounterLimit{
   	counter:      0,
   	limit:        limit,
   	intervalNano: int64(interval),
   	unixNano:     time.Now().UnixNano(),
   }
}

// Allow 判断当前时间窗口是否允许请求
func (c *CounterLimit) Allow() bool {

   now := time.Now().UnixNano()
   if now-c.unixNano > c.intervalNano { //如果当前过了当前的时间窗口,则重新进行计数
   	atomic.StoreInt64(&c.counter, 0)
   	atomic.StoreInt64(&c.unixNano, now)
   	return true
   }

   atomic.AddInt64(&c.counter, 1)
   return c.counter < c.limit //判断是否要进行限流
}

滑动窗口

滑动窗口固定窗口的优化版本,主要解决临界问题。

如上图,假设0:59时,瞬间收到100个请求,并且1:00时候又瞬间收到了100个请求,那么其实这个服务在 1秒里面,收到了200个请求。 我们刚才规定的是1分钟最多100个请求,也就是每秒钟最多1.7个请求,用户通过在时间窗口的重置节点处突发请求,可以瞬间超过我们的速率限制,压垮我们的应用。

滑动窗口协议(Sliding Window Protocol),属于TCP协议的一种应用,用于网络数据传输时的流量控制,以避免拥塞的发生。 该协议允许发送方在停止并等待确认前发送多个数据分组。由于发送方不必每发一个分组就停下来等待确认。因此该协议可以加速数据的传输,提高网络吞吐量。

滑动窗口计数器是通过将窗口再细分,并且按照时间"滑动",这种算法避免了固定窗口计数器带来的双倍突发请求,但时间区间的精度越高,算法所需的空间容量就越大。

在上图中,整个红色的矩形框表示一个时间窗口,也就是一分钟。然后我们将时间窗口进行划分,每格代表的是10秒钟,总共6格。每过10秒钟,我们的时间窗口就会 往右滑动一格。每一个格子都有自己独立的计数器counter,假设一个请求 在0:25秒的时候到达,那么0:20~0:29对应的counter就会加1。

滑动窗口怎么解决刚才的临界问题的呢?

0:59到达的100个请求会落在灰色的格子中,而1:00到达的请求会落在橘黄色的格子中。当时间到达1:00时,我们的窗口会往右移动一格,那么此时时间窗口内的 总请求数量一共是200个,超过了限定的100个,所以此时能够检测出来触发了限流。

当滑动窗口的格子划分的越多,那么滑动窗口的滚动就越平滑,限流的统计就会越精确。

var (
	limitCount  int        = 10 // 6s限频
	limitBucket int        = 6  // 滑动窗口个数
	curCount    int32      = 0  // 记录限频数量
	head        *ring.Ring      // 环形队列(链表)
)

func main() {
	tcpAddr, err := net.ResolveTCPAddr("tcp4", "0.0.0.0:9090") //获取一个tcpAddr
	checkError(err)
	listener, err := net.ListenTCP("tcp", tcpAddr) //监听一个端口
	checkError(err)
	defer listener.Close()
	// 初始化滑动窗口
	head = ring.New(limitBucket)
	for i := 0; i < limitBucket; i++ {
		head.Value = 0
		head = head.Next()
	}
	// 启动执行器
	go func() {
		timer := time.NewTicker(time.Second * 1)
		for range timer.C { // 定时每隔1秒刷新一次滑动窗口数据
			subCount := int32(0 - head.Value.(int))
			newCount := atomic.AddInt32(&curCount, subCount)

			arr := [6]int{}
			for i := 0; i < limitBucket; i++ { // 这里是为了方便打印
				arr[i] = head.Value.(int)
				head = head.Next()
			}
			fmt.Println("move subCount,newCount,arr", subCount, newCount, arr)
			head.Value = 0
			head = head.Next()
		}
	}()

	for {
		conn, err := listener.Accept() // 在此处阻塞,每次来一个请求才往下运行handle函数
		if err != nil {
			fmt.Println(err)
			continue
		}
		go handle(&conn) // 起一个单独的协程处理,有多少个请求,就起多少个协程,协程之间共享同一个全局变量limiting,对其进行原子操作。
	}
}

func handle(conn *net.Conn) {
	defer (*conn).Close()
	n := atomic.AddInt32(&curCount, 1)
	//fmt.Println("handler n:", n)
	if n > int32(limitCount) { // 超出限频
		atomic.AddInt32(&curCount, -1) // add 1 by atomic,业务处理完毕,放回令牌
		(*conn).Write([]byte("HTTP/1.1 404 NOT FOUND\r\n\r\nError, too many request, please try again."))
	} else {
		mu := sync.Mutex{}
		mu.Lock()
		pos := head.Prev()
		val := pos.Value.(int)
		val++
		pos.Value = val
		mu.Unlock()
		time.Sleep(1 * time.Second)                                             // 假设我们的应用处理业务用了1s的时间
		(*conn).Write([]byte("HTTP/1.1 200 OK\r\n\r\nI can change the world!")) // 业务处理结束后,回复200成功。
	}
}

// 异常报错的处理
func checkError(err error) {
	if err != nil {
		fmt.Fprintf(os.Stderr, "Fatal error: %s", err.Error())
		os.Exit(1)
	}
}

由于滑动窗口比较难于理解,打印了如下压测日志,压测工具地址 github.com/rakyll/hey

$ ./hey -c 6 -n 300 -q 6 -t 80 http://localhost:9090

move subCount,newCount,arr 0 0 [0 0 0 0 0 0]
move subCount,newCount,arr 0 0 [0 0 0 0 0 0]
move subCount,newCount,arr 0 6 [0 0 0 0 0 6]
move subCount,newCount,arr 0 10 [0 0 0 0 6 4]
move subCount,newCount,arr 0 10 [0 0 0 6 4 0]
move subCount,newCount,arr 0 10 [0 0 6 4 0 0]
move subCount,newCount,arr 0 10 [0 6 4 0 0 0]
move subCount,newCount,arr -6 4 [6 4 0 0 0 0]
move subCount,newCount,arr -4 6 [4 0 0 0 0 6]
move subCount,newCount,arr 0 10 [0 0 0 0 6 4]
move subCount,newCount,arr 0 10 [0 0 0 6 4 0]
move subCount,newCount,arr 0 10 [0 0 6 4 0 0]
move subCount,newCount,arr 0 10 [0 6 4 0 0 0]
move subCount,newCount,arr -6 4 [6 4 0 0 0 0]
move subCount,newCount,arr -4 3 [4 0 0 0 0 3]
move subCount,newCount,arr 0 3 [0 0 0 0 3 0]
move subCount,newCount,arr 0 3 [0 0 0 3 0 0]
move subCount,newCount,arr 0 3 [0 0 3 0 0 0]
move subCount,newCount,arr 0 3 [0 3 0 0 0 0]
move subCount,newCount,arr -3 0 [3 0 0 0 0 0]
move subCount,newCount,arr 0 0 [0 0 0 0 0 0]
move subCount,newCount,arr 0 0 [0 0 0 0 0 0]

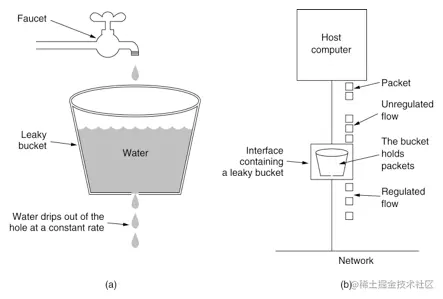

漏桶

漏桶算法概念如下:

  • 将每个请求视作"水滴"放入"漏桶"进行存储;
  • “漏桶"以固定速率向外"漏"出请求来执行如果"漏桶"空了则停止"漏水”;
  • 如果"漏桶"满了则多余的"水滴"会被直接丢弃。
// BucketLimit 漏桶结构
type BucketLimit struct {
	rate       float64 //漏桶中水的漏出速率
	bucketSize float64 //漏桶最多能装的水大小
	unixNano   int64   //unix时间戳
	curWater   float64 //当前桶里面的水
}

// NewBucketLimit  初始化
func NewBucketLimit(rate float64, bucketSize int64) *BucketLimit {
	return &BucketLimit{
		bucketSize: float64(bucketSize),
		rate:       rate,
		unixNano:   time.Now().UnixNano(),
		curWater:   0,
	}
}

// refresh 更新当前桶的容量
func (b *BucketLimit) refresh() {
	now := time.Now().UnixNano()
	//时间差, 把纳秒换成秒
	diffSec := float64(now-b.unixNano) / 1000 / 1000 / 1000
	b.curWater = math.Max(0, b.curWater-diffSec*b.rate)
	b.unixNano = now
	return
}

// Allow 允许请求,是否超过桶的容量
func (b *BucketLimit) Allow() bool {
	b.refresh()
	if b.curWater < b.bucketSize {
		b.curWater = b.curWater + 1
		return true
	}

	return false
}

漏桶算法也存在着明显缺陷,当短时间内有大量的突发请求时,即便此时服务器没有任何负载,每个请求也都得在队列中等待一段时间才能被响应。

令牌桶

对于很多应用场景来说,除了要求能够限制数据的平均传输速率外,还要求允许某种程度的突发传输。这时候漏桶算法可能就不合适了,令牌桶算法更为适合。 令牌桶算法的原理是系统会以一个恒定的速度往桶里放入令牌,而如果请求需要被处理,则需要先从桶里获取一个令牌,当桶里没有令牌可取时,则拒绝服务。

// TokenBucket 令牌桶
type TokenBucket struct {
	rate      int // 令牌放入速度
	tokenSize int // 令牌桶的容量
	curNum    int // 当前桶中token
}

// NewTokenBucket 初始化
func NewTokenBucket(rate, tokenSize int) *TokenBucket {
	return &TokenBucket{
		rate:      rate,
		tokenSize: tokenSize,
	}
}

// PushToken 在桶中存放token
func (t *TokenBucket) PushToken() chan struct{} {
	tb := make(chan struct{}, t.tokenSize)
	ticker := time.NewTicker(time.Duration(1000) * time.Microsecond)
	//初始化token
	for i := 0; i < t.tokenSize; i++ {
		tb <- struct{}{}
	}
	t.curNum = t.tokenSize

	// 指定速率放入token
	go func() {
		for {
			for i := 0; i < t.rate; i++ {
				tb <- struct{}{}
			}
			t.curNum += t.rate
			if t.curNum > t.tokenSize {
				t.curNum = t.tokenSize
			}
			<-ticker.C
		}
	}()
	return tb
}

// popToken 取出token
func (t *TokenBucket) PopToken(bucket chan struct{}, n int) {
	for i := 0; i < n; i++ {
		_, ok := <-bucket
		if ok {
			t.curNum -= 1
			fmt.Println("get  token  success")
		} else {
			fmt.Println("get  token  fail")
		}
	}
}

四种算法比较

算法确定参数空间复杂度时间复杂度限制突发流量平滑限流分布式环境下实现难度
固定窗口计数周期T、周期内最大访问数N低O(1)(记录周期内访问次数及周期开始时间)低O(1)
滑动窗口计数周期T、周期内最大访问数N高O(N)(记录每个小周期中的访问数量)中O(N)相对实现。滑动窗口的格子划分的越多,那么滑动窗口的滚动就越平滑
漏桶漏桶流出速度r、漏桶容量N低O(1)(记录当前漏桶中容量)高O(N)
令牌桶令牌产生速度r、令牌桶容量N低O(1)(记录当前令牌桶中令牌数)高O(N)

总结

文中涉及代码已上传至代码库,参见 github.com/MerlinFeng/…

在实际的系统设计中,令牌桶和漏桶算法的应用是比较广泛的,分别有着不同的使用场景。

令牌桶可以用来保护自己,主要用来对上游调用者频率进行限流,为的是让自己不被打垮。 所以如果自己本身有处理能力的时候,如果流量突发(实际消费能力强于配置的流量限制),那么实际处理速率可以超过配置的限制。

漏桶算法,用来保护他人,也就是保护他所调用的下游系统。主要场景是,当调用的第三方系统本身没有保护机制,或者有流量限制的时候, 我们的调用速度不能超过他的限制,由于我们不能更改第三方系统,所以只有在主调方控制。这个时候,即使流量突发,也必须舍弃。 因为消费能力是第三方决定的。
