css之grid

grid布局出了也好些时间了,但是之前为了兼容IE,一直都没有使用过。现在终于摆脱IE的束缚了,那么就愉快的使用起来吧。

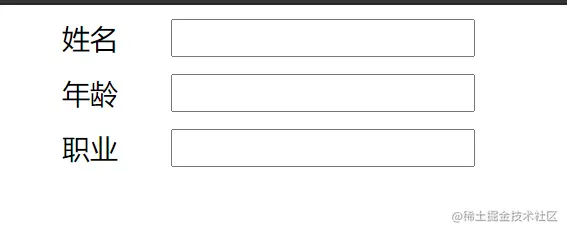

grid类似table,但是更简单,也更灵活。当页面布局是多行多列的时候使用grid更方便,而且HTML结构也会更简单。比如经常要用到的form表单:

form

这样的表单布局很常见,也有很多种实现方式,那么来看下用grid怎么实现吧:

<form>
    <label>姓名</label>
    <input />
    <label>年龄</label>
    <input type="number"/>
    <label>职业</label>
    <input />
</form>
复制代码
/* grid */
form{
    width: 300px;
    display: grid;
    grid-template-columns: 100px 1fr;
    gap: 10px 30px;
    justify-items: end;
}
复制代码

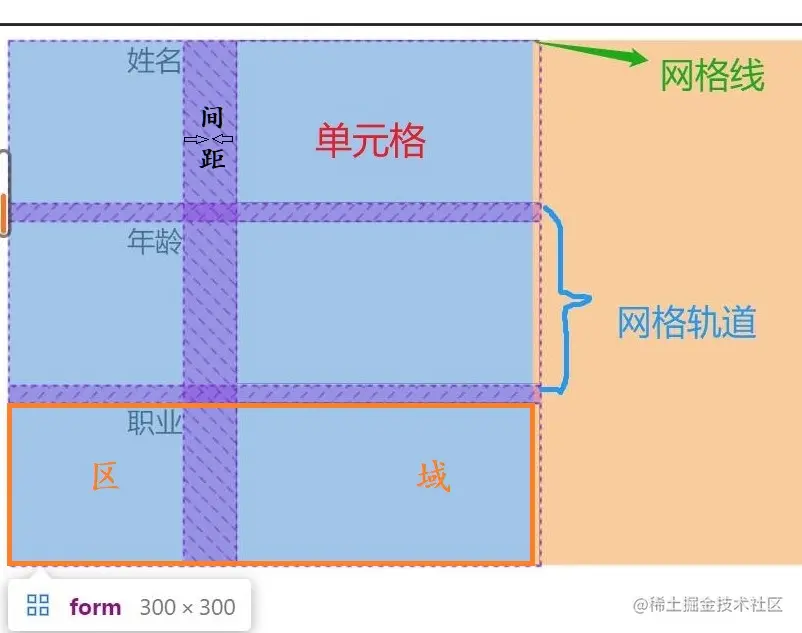

是不是很简洁呢,那么接下来就介绍一些grid的概念吧。先上图:

grid

grid的相关概念如图,下面用文字来描述:

  • 容器:display设置为gridinline-grid的元素则为网格容器
  • 网格线:即图中紫色虚线条
  • 单元格:即四面均由网格线围起来的小格子
  • 区域:多个单元格组成的一个范围,且为矩形
  • 轨道:即两条平行且相邻的网格线之间的区域,可联想火车轨道
  • 间距:轨道之间的距离,即图中粗紫色线(紫色阴影区域)

本文后续会将水平轨道称为行,垂直轨道称为列。

概念图示例代码如下:

width: 300px;
height: 300px;
display: grid;
grid-template-columns: [c1] 100px [c2] 1fr [c3];
grid-template-rows: repeat(3,1fr);
gap: 10px 30px;
justify-items: end;
复制代码

了解基本概念之后呢,是否迫切想知道怎么来定义这些东西呢,接下来就依照上述概念图代码来介绍一下常用的grid属性吧!

display

构建grid容器,有两个值:

  • grid:块状网格
  • inline-grid:内联网格

grid的子项为块状元素

grid-template-columns(rows)

用来定义行、列大小(宽高):

  • grid-template-columns: 用来定义垂直方向轨道大小(宽)
  • grid-template-rows: 用来定义水平方向轨道大小(高)

每个轨道的大小由空格隔开,有几个值便会生成几列(行),概念图中代码中的repeat(3,1fr)是什么意思呢?其实repeat函数的作用就是重复几次,参数第一个为重复次数,第二个为要重复的值。故上述中代码中的行列设置等同于:

grid-template-columns: 100px 1fr;
grid-template-rows: 1fr 1fr 1fr;
复制代码

columns的值就是两个,所以有两列。rows的值为三个,所以有三行。

其中fr是个单位,它的意思是将剩余的可用空间平分,如columns里有100px1fr两列,意思就是第一列宽度为100px,第二列宽度为剩余全部宽度(因为只有一个fr),而rows的代码为三个1fr,那么就是三行的高度平分总高度。

如果rows值为 1fr 2fr 3fr 呢?思考下吧。

除了设置固定宽度外,百分比(%)、calc函数都是可以使用的,这里还可以使用一个minmax(min,max)的函数,此函数接收两个参数,最小值和最大值,如:

grid-template-columns: minmax(100px,1fr) minmax(80px,200px)
复制代码

上面代码将网格分成两列,第一列最小值为100px,最大撑满;第二列最小值为80px,最大200px。在需要适应的地方会比较有用。

网格线名称

先还原columns的设置代码:

grid-template-columns: [c1] 100px [c2] 1fr [c3];
复制代码

中括号里的c1c2c3代表了网格线的名称,也就是我们可以给网格线起名,但它们不是必须的,rows里就没有写。如果没有起名的话,网格线则会按照123...(从上到下,从左往右)这样的数字顺序来命名。

网格线的名称也可以是多个,中间用空格隔开,如:

grid-template-columns: [c1L] 100px [c1R c2] 1fr [c3];
复制代码

上面就表示第二条列网格线的名称为c1Rc2,可以单独使用任一个。那么给网格线起名有什么用呢?先按下不表。继续看上图中的紫色阴影区域。

column(row)-gap/gap

gap定义网格轨道之间的间距,旧版浏览器可能需要在最前面添加grid-前缀:

  • column-gap:列轨道间距
  • row-gap:行轨道间距
  • gap:上述两个的综合写法,值依次为:row-gap column-gap

如上图代码为:

gap: 10px 30px;
/* 等同于 */
row-gap: 10px;
column-gap: 30px;
复制代码

好了,上图代码就剩justify-items: end;了,来看下吧。

justify(align)-items/place-items

定义单元格的对齐方式

  • justify-items:定义水平方向上的对齐方式
  • align-items: 定义垂直方向上的对齐方式
  • place-items: 上面两种的简写方式,第一个值为align-items,第二个值为justify-items

下表列出行列对齐方式的值与效果:

justify-itemsalign-items
start左对齐上对齐
end右对齐下对齐
center左右居中上下居中
stretch宽度撑满高度撑满

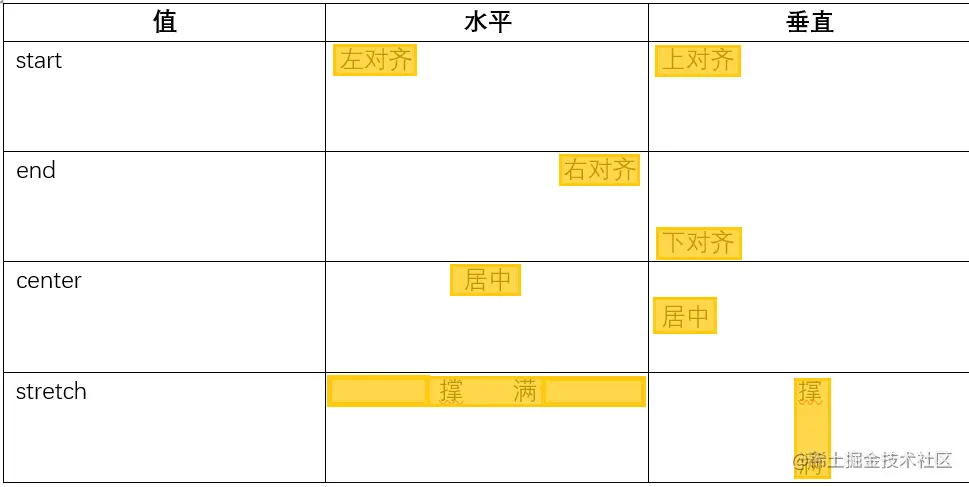

更直观请看:

对齐

实际是针对所有单元格的,图中只是展示一下,画的不咋地,意思一下。

grid-column(row)-start/grid-column(row)-end/grid-column(row)/grid-area

用于grid下属元素,定义在网格中始终位置:

  • grid-column-start:定义在列轨道中的起始位置
  • grid-column-end: 定义在列轨道中的结束位置
  • grid-column: 以上两行的简写方式,第一个值为start,第二个值为end,中间以斜杠(/)分隔,如:2/4
  • grid-row-start: 定义在行轨道中的起始位置
  • grid-row-end: 定义在行轨道中的结束位置
  • grid-row: 以上两行的简写方式,第一个值为start,第二个值为end,以斜杠(/)分隔。
  • grid-area: 是上述四个start、end的简写,值分别为grid-row-start/grid-column-start/grid-row-end/grid-column-end,以斜杠(/)分隔。

上面我们说到了网格线可以命名,在此处便可用上了。

column用来设置列,row设置行;start设置起始位置(基于网格线),end设置终止位。如下代码将div分为一个九宫格:

<!-- grid2 -->
<div class="con">
    <div class="d1">d1</div>
    <div class="d2">d2</div>
    <div class="d3">d3</div>
    <div class="d4">d4</div>
    <div class="d5">d5</div>
    <div class="d6">d6</div>
</div>
复制代码
.con{
    width: 500px;
    height: 300px;
    display: grid;
    grid-template-columns: [c1] 100px [c2] 1fr [c3] 2fr [c4];
    grid-template-rows: repeat(3,1fr);
    gap: 10px 30px;
}
.d1{
    grid-column-start: c2;
    grid-column-end: c4;
    background: aquamarine;
}
.d2{
    background: bisque;
}
.d3{
    grid-row-start: 1;
    grid-row-end: 3;
    background: brown;
}
.d4{
    background: cornflowerblue;
}
.d5{
    background: darkgreen;
}
.d6{
    background: lightgray;
}
复制代码

效果如图,已标上网格线名称:

九宫格

可以看到在d1d3grid-column-start/end属性中使用了grid-template-columns中定义的网格线名称c1c2c4,而在grid-template-rows中则使用的是12这样的默认名称(序号)。

好了,言归正传,d1设置了列始末位置分别为c2c4。所以它便占据了c2c4之间的空间。d3设置了行始末位置为13,所以占据了行中13之间的空间。没有设置的单元格默认占一个单元格,并依次占据剩下的空间。

除了上述值之外,还支持span 数字这样的值,span后面的数字表示这个元素要占据多少个单元格,修改上面css代码中的d2

.d2{
    background: bisque;

    grid-column: span 2;
}
复制代码

代码中指定d2在列上占据两个单元格(单独写grid-column-start/end也是一样的效果,具体看图),最终结果如下:

span

justify(align)-self/place-self

前面介绍过单元格的整体对齐方式。这里介绍下针对某个单元格改怎么来定义其对齐方式:

  • justify-self:定义行方向的对齐方式
  • align-self: 定义列方向的对齐方式
  • place-self: 上述两属性的简写,第一个值为align-self,第二个值为justify-self

以上两个属性在单元格上使用,值与justify(align)-items相同,修改上面的代码,在d2中添加:

.d2{
    background: bisque;
    grid-column: span 2;

    justify-self: end;
    align-self: start;
}
复制代码

可以看到d2跑到了右上角,因为默认值为stretch,所以之前的才是充满真个单元格的。

justify(align)-content/place-content

之前都是使用fr将整个grid容器占满了,如果没有占满的话,可以使用justify(align)-content来定义其在容器中的位置。

  • justify-content: 水平对齐方式
  • align-content: 垂直对齐方式
  • place-content: 上述两属性的简写,第一个值为align-content,第二个的值为justify-content

修改上面容器的代码:

.con{
    width: 500px;
    height: 300px;
    display: grid;
    /* grid-template-columns: [c1] 100px [c2] 1fr [c3] 2fr [c4];
    grid-template-rows: repeat(3,1fr); */
    grid-template-columns: repeat(3,100px);
    grid-template-rows: repeat(3,50px);
    gap: 10px 30px;
}
复制代码

删除子项grid-column-start/end的相关代码,只保留背景色。值有:

justify-contentalign-content
start左对齐上对齐
end右对齐下对齐
center左右居中上下居中
stretch宽度撑满高度撑满
space-around均匀排列每个元素首个元素放置于起点,末尾元素放置于终点同左
space-between均匀排列每个元素每个元素周围分配相同的空间同左

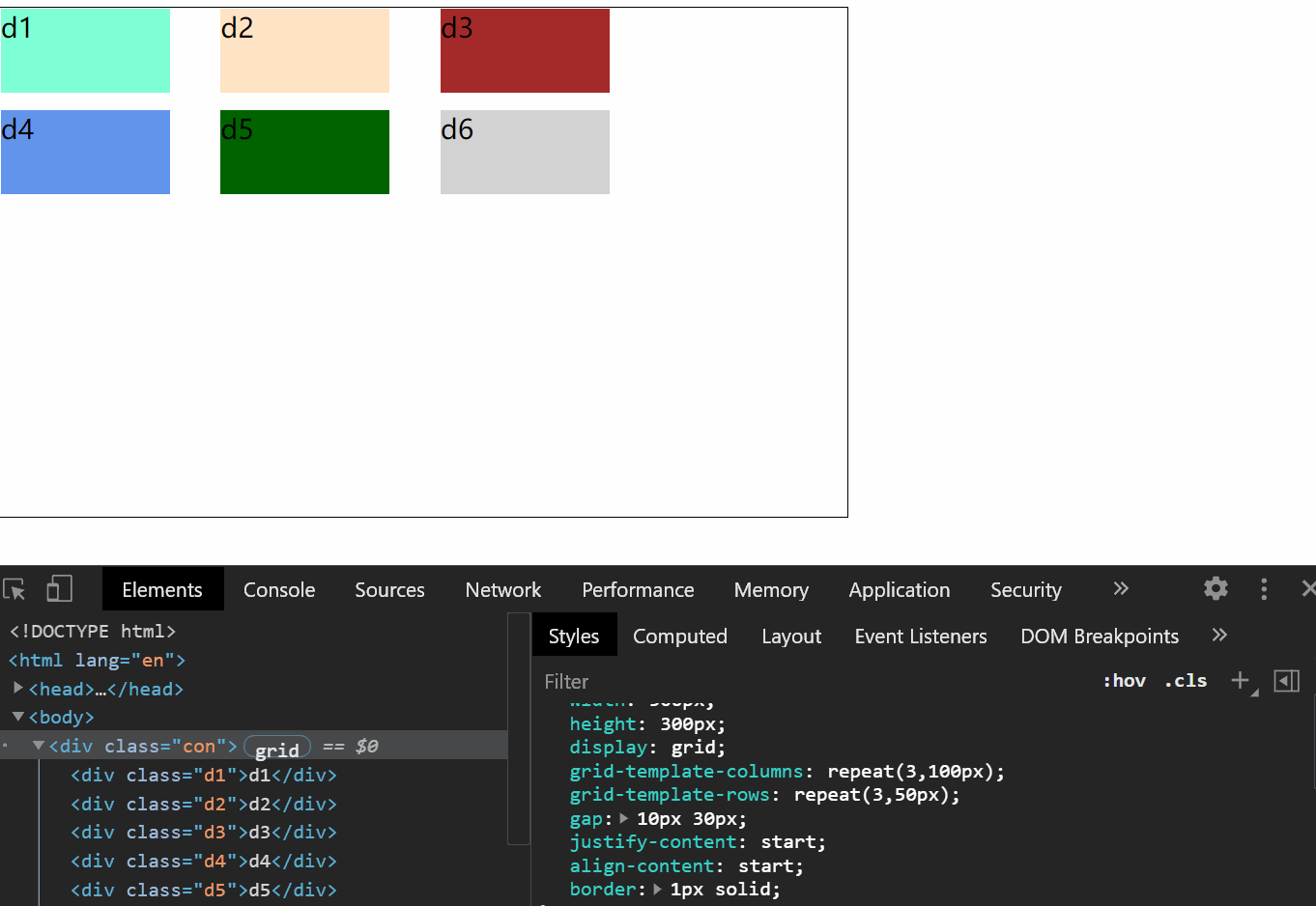

还是用图来演示下吧:

content

grid-template-areas/grid-area

又见到grid-area了,先看定义:

  • grid-template-areas:直接定义一整个网格,而无需向上面那样去画线来完成。
  • grid-area:用于子项,来指定子项属于哪个区域。

复制一份上面的代码并修改(html和颜色未变,略。):

/* grid3 */
.con{
    width: 500px;
    height: 300px;
    display: grid;
    grid-template-areas:"a b ."
                        "a b d"
                        "e f f"
                        "e . c";
    gap: 10px 30px;
}
.d1{
    grid-area: b
}
.d2{
    grid-area: a
}
.d3{
    grid-area: e
}
.d4{
    grid-area: f
}
.d5{
    grid-area: d
}
复制代码

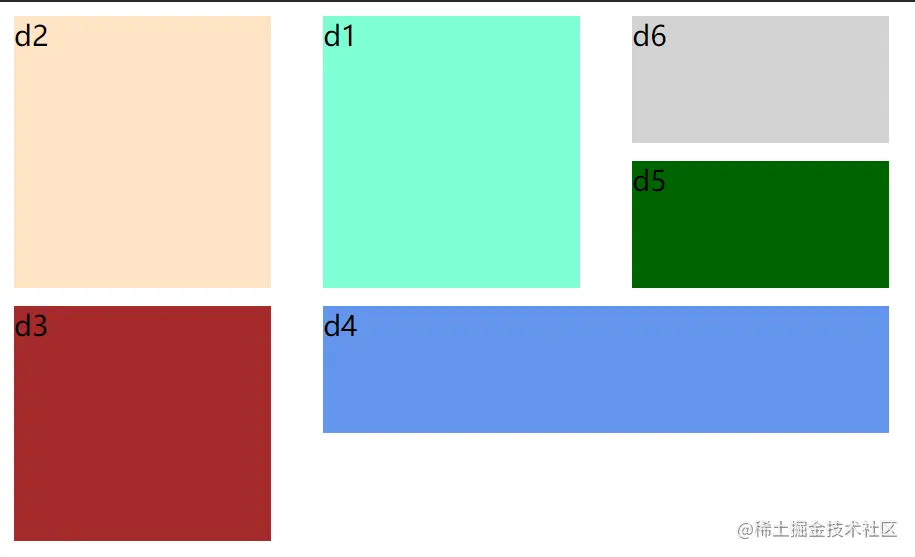

这里的a、b、c等代表的是区域的名称,其中有两个点.,点代表缺省(未名城区域),效果如图:

area

可以看到所有子项均在指定区域,d6因为没指定,所以自动填充到可以填充的空白区域。

grid-template

此属性为grid-template-areasgrid-template-columnsgrid-template-rows的简写形式,如:

grid-template:
            [ca] "a b ." 50px [cz]
            "a b d"
            "e f f"
            "e . c"
            / 1fr 2fr 3fr;
复制代码

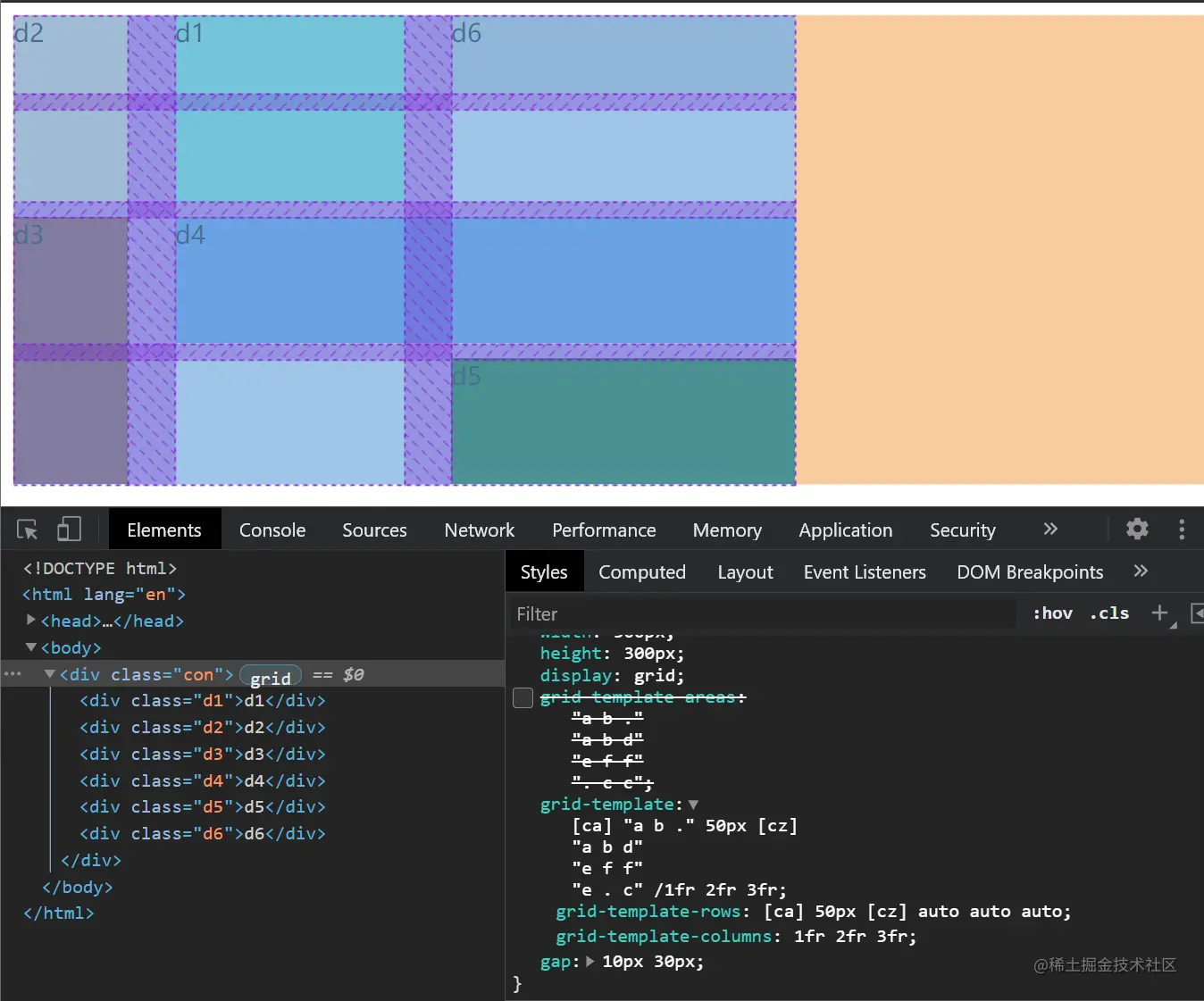

效果如图:

grid-template

看chrome的转换结果,grid-template-areasgrid-template-rows可以穿插书写,斜杠后的为grid-template-columns。也可以不使用areas或单独使用areas,如:

/* 单独areas */
grid-template:
            "a b ."
            "a b d"
            "e f f"
            "e . c";
/* 或用作rows/columns的简写*/
grid-template:[ca] 50px [cz]/1fr 2fr 3fr;
复制代码

前面的问题——1fr 2fr 3fr也给出答案了 :)

grid-auto-columns(rows)

前面的grid都是完美刚好的存在于容器中,但是实际情况子项也会出现超出容器的时候。超出的部分所在区域称为隐式网格。可以使用grid-auto-columns(rows)来定义他们的宽高。那么,什么时候会超出呢?当子项没有再定义的网格或区域范围内时,就会产生隐式网格,如:子项多于画的网格线;指定了一个没有命名的区域;grid-column-start设置超出等等。

下面来看一下具体表现(HTML和背景色依然不变):

/* grid4 */
.con{
    width: 500px;
    height: 300px;
    display: grid;
    grid-template-columns:repeat(3,100px);
    grid-template-rows: 1fr;
    gap: 10px 30px;
}

.d3{
    background: brown;
    grid-column-start: 5;
}
.d4{
    background: cornflowerblue;
    grid-row-start: 5;
}
复制代码

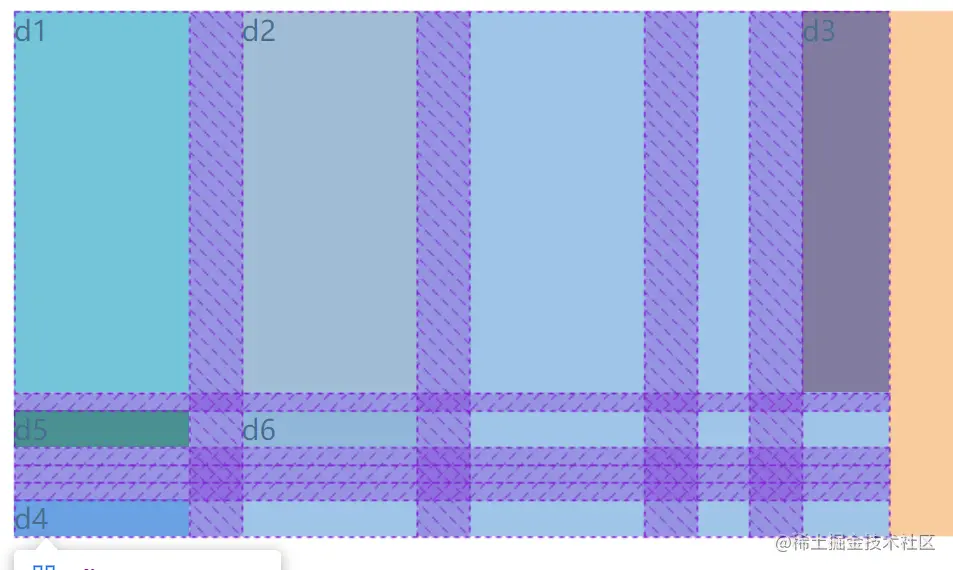

这里,设置了三列一行,且d3d4设置了超出范围的网格线起始点,效果如图:

隐式网格

可以看到d3的高度是和已声明的网格一样的,但是d4d5d6因为不在grid-template的定义之内,所以都显示了最小高度(d1的高度并没有300px,因为被d5d4给压榨了空间。)。此时便可以通过grid-auto-rows来设置这些在隐式网格中元素的高度。在.con里增加:

/* grid4 */
.con{
    width: 500px;
    height: 300px;
    display: grid;
    grid-template-columns:repeat(3,100px);
    grid-template-rows: 1fr;
    gap: 10px 30px;

    grid-auto-rows: 1fr;
    grid-auto-columns: 150px;
}
复制代码

auto和template共享容器空间

效果如图:

auto设置隐式网格

grid-auto-flow

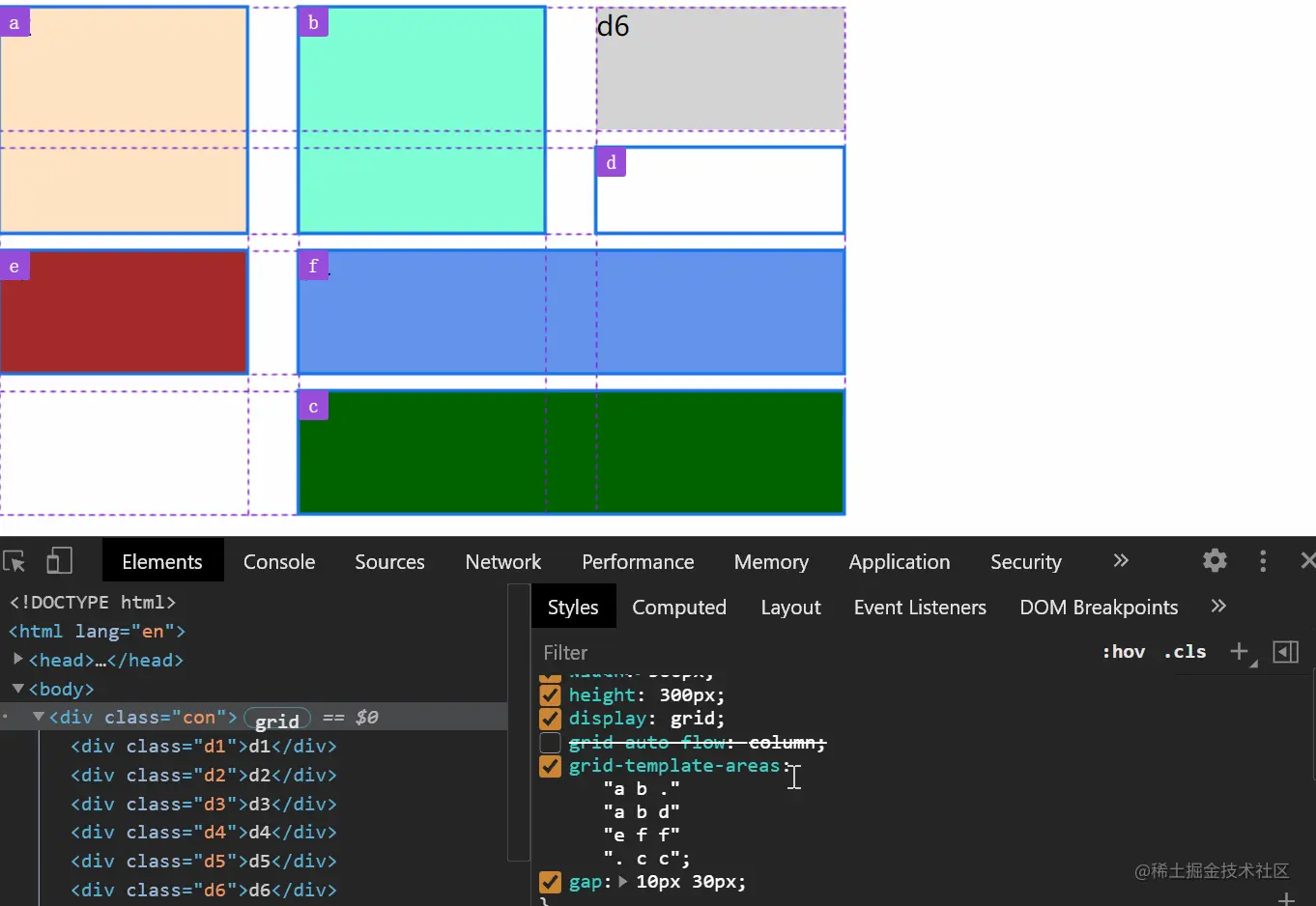

此属性可以理解为更改grid自动填充优先方向,如grid-area例子里的d6没设置自动填充到右上角,如果将左下角和右上角同时空出,在将grid-auto-flow设置为column,那么d6便会填充字左下角了,如图:

flow

这里就不上代码了(其实图中已有)。

grid

这是一个大而全的属性,是以下属性的简写: grid-template-rows、grid-template-columns、grid-template-areas、grid-auto-rows、grid-auto-columns、grid-auto-flow、grid-column-gap 和 grid-row-gap。具体参见grid

至此,本文已介绍了大多可能用到的grid属性及相应的值,虽不全,但也基本满足大部分场景了。

代码: 传送门
