ECharts 基础使用

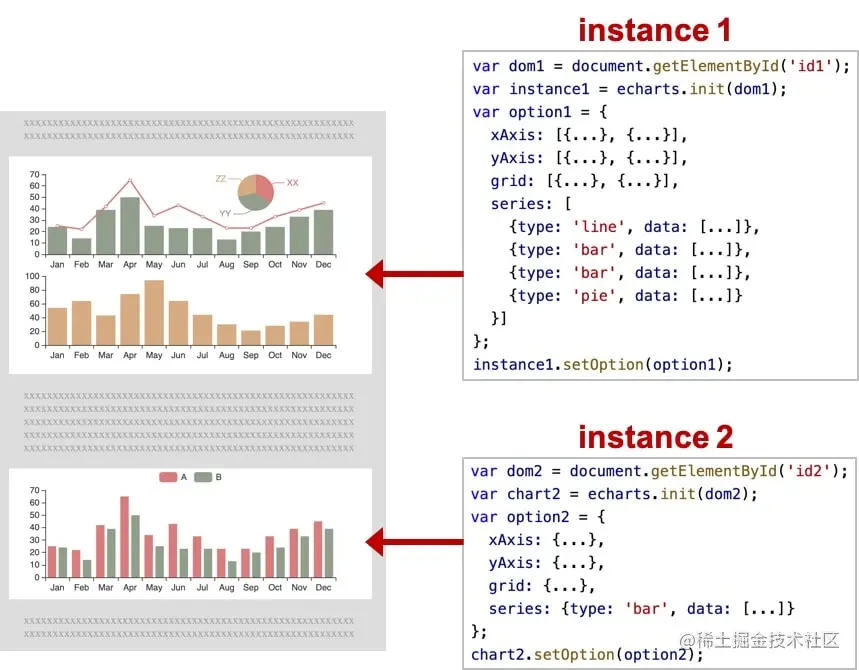

echarts 实例

一个网页中可以创建多个 echarts 实例。 每个 echarts 实例中可以创建多个图表和坐标系等等(用 option 来描述)。 准备一个 DOM 节点(作为 echarts 的渲染容器),就可以在上面创建一个 echarts 实例。每个 echarts 实例独占一个 DOM 节点。

echarts实例

系列(series)

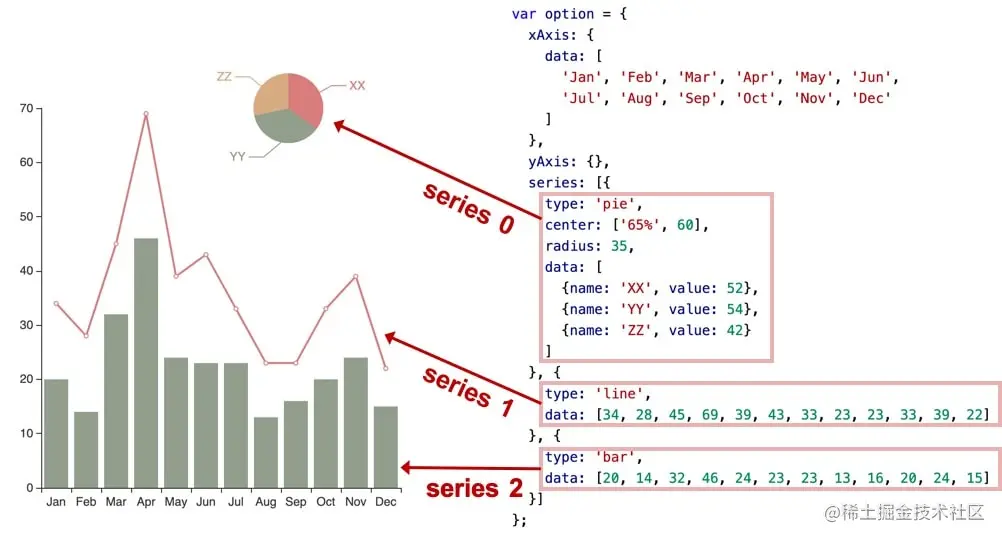

在 echarts 里,系列(series)是指:一组数值以及他们映射成的图。 一个 系列 包含的要素至少有:一组数值、图表类型(series.type)、以及其他的关于这些数据如何映射成图的参数。

说人话就是,系列 这个东西就是用来描述图表的,包含了图表的数据、图表是什么类型:line(折线图)、bar(柱状图)、pie(饼图)... 、以及其它的构成参数。

系列

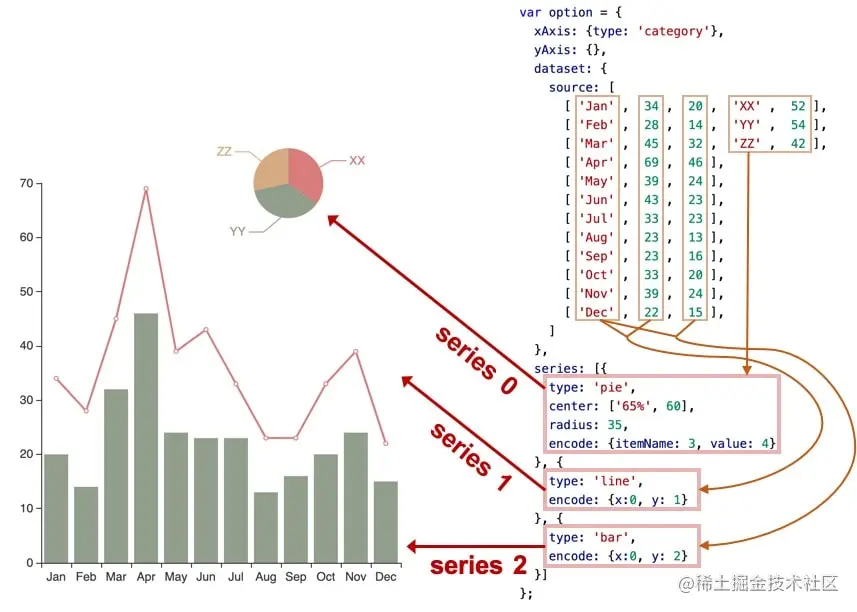

也可以有另一种配置方式,系列的数据从 dataset 中取:

系列

组件(component)

在系列之上,echarts 中各种内容,被抽象为“组件”。

例如,echarts 中至少有这些组件:xAxis(直角坐标系 X 轴)、yAxis(直角坐标系 Y 轴)、grid(直角坐标系底板)、angleAxis(极坐标系角度轴)、radiusAxis(极坐标系半径轴)、polar(极坐标系底板)、geo(地理坐标系)、dataZoom(数据区缩放组件)、visualMap(视觉映射组件)、tooltip(提示框组件)、toolbox(工具栏组件)、series(系列)、...

我们注意到,其实 系列(series)也是一种组件,可以理解为:系列是专门绘制“图”的组件。

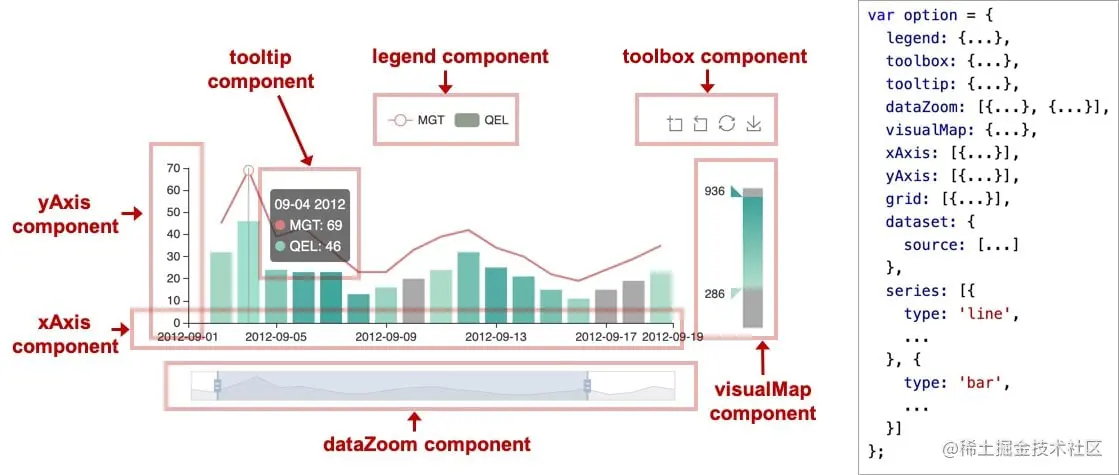

如下图,右侧的 option 中声明了各个组件(包括系列),各个组件就出现在图中。

组件

option 配置对象

echarts 的使用者,使用 option 来描述其对图表的各种需求,包括:有什么数据、要画什么图表、图表长什么样子、含有什么组件、组件能操作什么事情等等。简而言之,option 描述了:数据数据如何映射成图形交互行为

// 创建 echarts 实例。
var dom = document.getElementById('dom-id');
var chart = echarts.init(dom);

// 用 option 描述 `数据`、`数据如何映射成图形`、`交互行为` 等。
// option 是个大的 JavaScript 对象。
var option = {
    // option 每个属性是一类组件。
    legend: {...},
    grid: {...},
    tooltip: {...},
    toolbox: {...},
    dataZoom: {...},
    visualMap: {...},
    // 如果有多个同类组件,那么就是个数组。例如这里有三个 X 轴。
    xAxis: [
        // 数组每项表示一个组件实例,用 type 描述“子类型”。
        {type: 'category', ...},
        {type: 'category', ...},
        {type: 'value', ...}
    ],
    yAxis: [{...}, {...}],
    // 这里有多个系列,也是构成一个数组。
    series: [
        // 每个系列,也有 type 描述“子类型”,即“图表类型”。
        {type: 'line', data: [['AA', 332], ['CC', 124], ['FF', 412], ... ]},
        {type: 'line', data: [2231, 1234, 552, ... ]},
        {type: 'line', data: [[4, 51], [8, 12], ... ]}
    }]
};

// 调用 setOption 将 option 输入 echarts,然后 echarts 渲染图表。
chart.setOption(option);
复制代码

系列里的 series.data 是本系列的数据。也可以使用另一种方式,系列数据从 dataset 中取:

var option = {
    dataset: {
        source: [
            [121, 'XX', 442, 43.11],
            [663, 'ZZ', 311, 91.14],
            [913, 'ZZ', 312, 92.12],
            ...
        ]
    },
    xAxis: {},
    yAxis: {},
    series: [
        // 数据从 dataset 中取,encode 中的数值是 dataset.source 的维度 index (即第几列)
        {type: 'bar', encode: {x: 1, y: 0}},
        {type: 'bar', encode: {x: 1, y: 2}},
        {type: 'scatter', encode: {x: 1, y: 3}},
        ...
    ]
};
复制代码

组件的定位

多数组件和系列,都能够基于 top / right / down / left / width / height 绝对定位。 这种绝对定位的方式,类似于 CSS 的绝对定位(position: absolute)。绝对定位基于的是 echarts 容器 DOM 节点。

它们的值可以是

  • 绝对数值(例如 bottom: 54 表示:距离 echarts 容器底边界 54 像素)。
  • 或基于 echarts 容器高宽的百分比(例如 right: '20%' 表示:距离 echarts 容器右边界的距离是 echarts 容器宽度的 20%)。

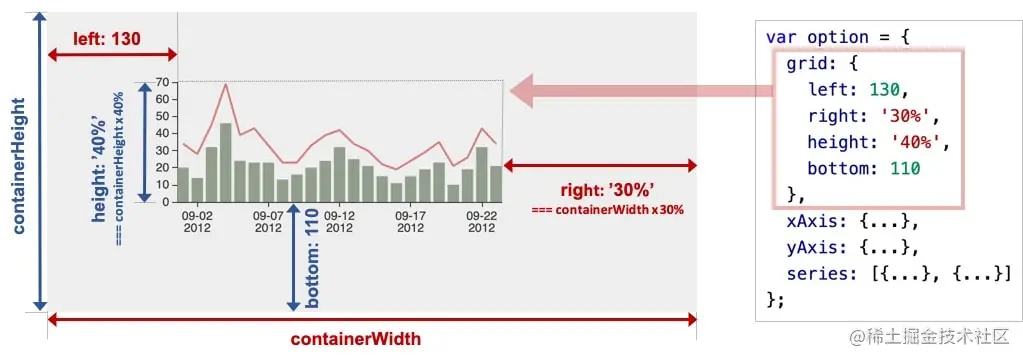

如下图的例子,对 grid 组件(也就是直角坐标系的底板)设置 left、right、height、bottom 达到的效果。

定位

我们可以注意到,left right width 是一组(横向)、top bottom height 是另一组(纵向)。这两组没有什么关联。每组中,至多设置两项就可以了,第三项会被自动算出。例如,设置了 leftright 就可以了,width 会被自动算出。

坐标系

坐标系用于布局,以及显示数据的刻度等等。一个坐标系,可能由多个组件协作而成。我们以最常见的直角坐标系来举例。直角坐标系中,包括有 xAxis(直角坐标系 X 轴)、yAxis(直角坐标系 Y 轴)、grid(直角坐标系底板)三种组件。xAxisyAxisgrid 自动引用并组织起来,共同工作。

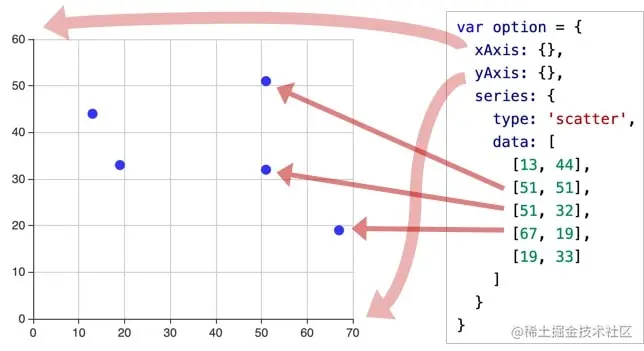

下图,只声明了 xAxisyAxis 和一个 scatter(散点图系列),echarts 暗自为他们创建了 grid 并关联起他们:

再来看两个 yAxis,共享了一个 xAxis 的例子。两个 series,也共享了这个 xAxis,但是分别使用不同的 yAxis,使用 yAxisIndex 来指定它自己使用的是哪个 yAxis

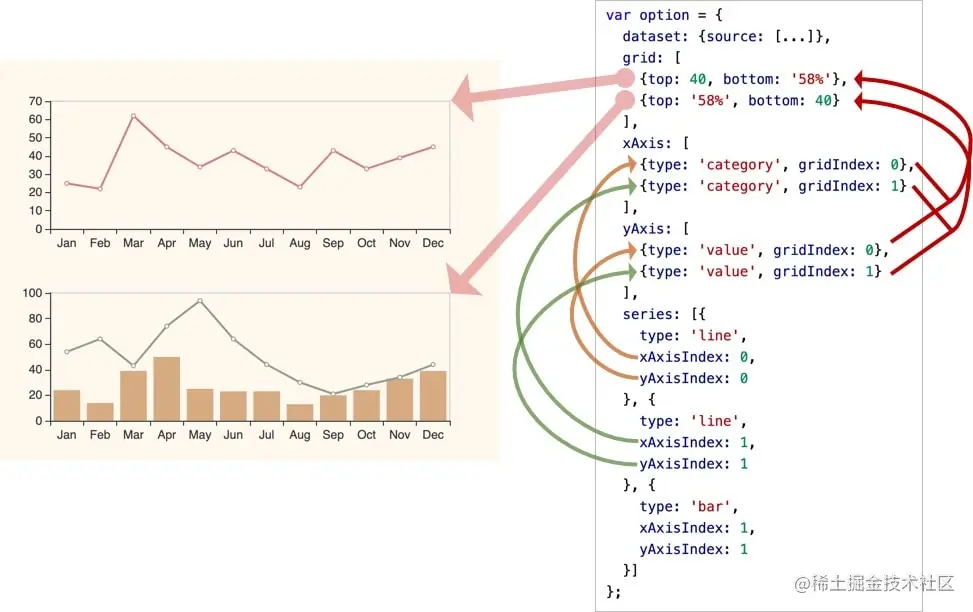

还存在一个 echarts 实例中,有多个 grid 的情况,每个 grid 分别有 xAxisyAxis,他们使用 xAxisIndexyAxisIndexgridIndex 来指定引用关系:

另外,一个系列,往往能运行在不同的坐标系中。例如,一个 scatter(散点图)能运行在 直角坐标系、极坐标系 、地理坐标系(GEO) 等各种坐标系中。同样,一个坐标系,也能承载不同的系列,如上面出现的各种例子,直角坐标系里承载了 line(折线图)、bar(柱状图)等等。
