tapable可视化工具功能介绍webpack中的发布订阅模式是使用tapable实现的。tapable比node自带的

功能介绍

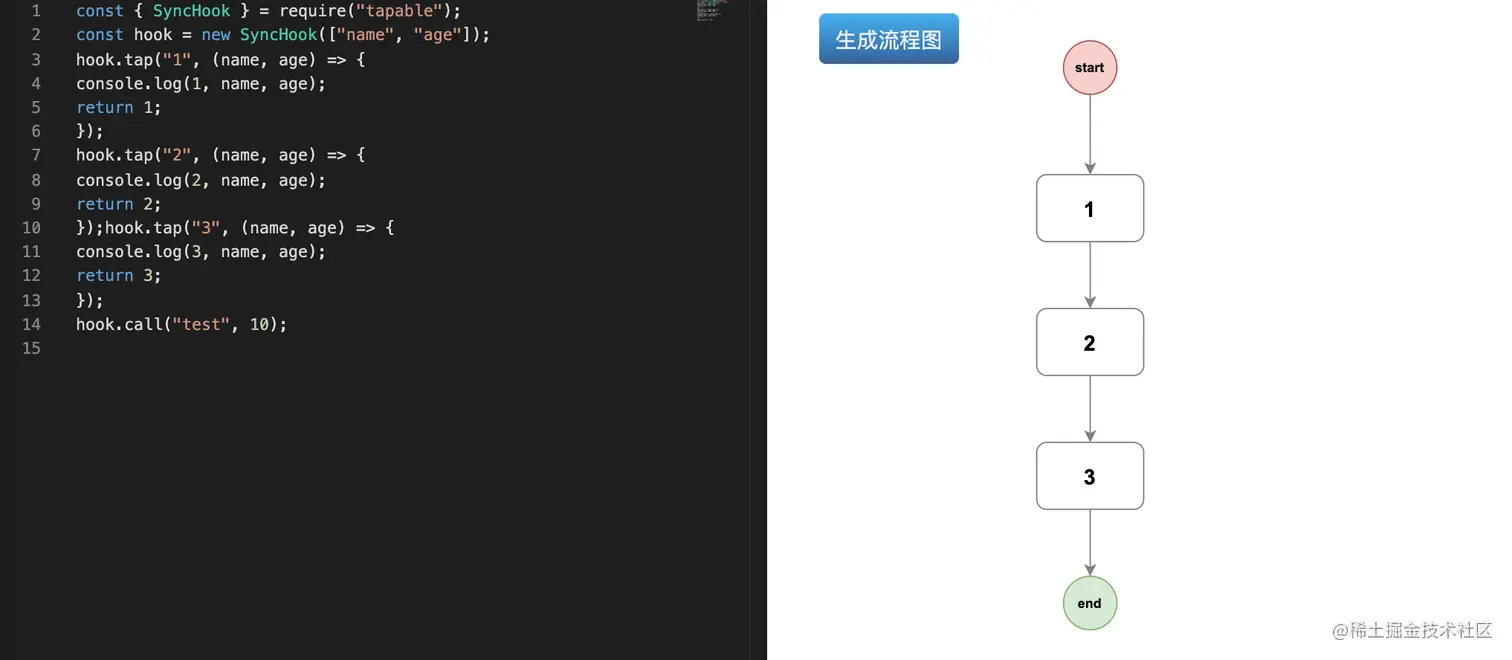

webpack中的发布订阅模式是使用tapable实现的。tapable比node自带的evevnEmitter功能更加强大，表现在1. 一次发布能触发多个订阅钩子； 2. 事件流种类更多，分为bail，basic, loop, waterfall。当然，学习难度也更高。我开发这个工具的目的是想将tabable代码转换成流程图，更直观的了解对应的tabable执行流程。

思路：

1. 获取左侧代码片段

2. 将代码片段经过ast语法树解析，解析出使用的tapable钩子

3. 针对不同的钩子渲染不同的流程图

有了思路我变开始选择使用的库：

mxGraph：绘制流程图
esprima + estraverse: 解析分析代码
monaco-editor：代码编辑器
Umi：基础框架

当初设想的以为很简单，但是实现起来发现用到的每个库挺大，有一定的学习难度。所以这个项目是试水项目，我也算基本对这几个库入了门，后期有需要再进行深入学习。

页面地址：tapable可视化工具

github地址：tapableUtil

编辑器（monaco-editor ）

核心代码：

// 1. 初始化编辑器
let monacoInstance = monaco.editor.create(document.getElementById('editor'), {
    theme: 'vs-dark',
    scrollBeyondLastLine: false,
    value: '代码片段',
    language: 'javascript',
})
// 2. 获取代码片段
let code = monacoInstance.getValue()

需要注意的坑：

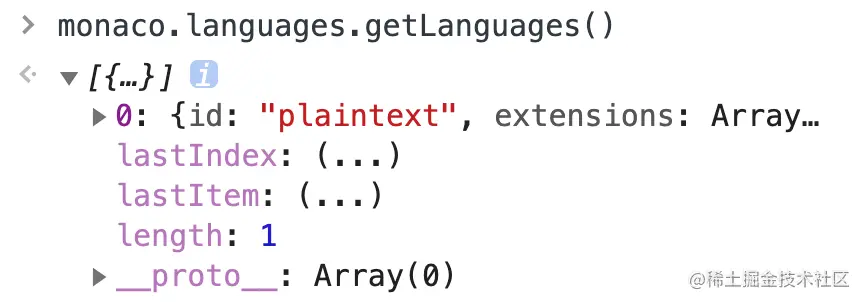

代码中如果只引入monaco-editor 会发现界面是出来了，但是没有语法高亮。在控制台输入monaco.languages.getLanguages()发现根本没有javascript语法，只有一个最基础的plaintext。

此处有两种解决方案：

1. 代码中引入monaco自身提供的javascript内置语言

import 'monaco-editor/esm/vs/basic-languages/javascript/javascript.contribution';

2. 修改webpack配置，如果使用的是umi，也可以按照umi官网有提供配置方法(monaco-editor 编辑器打包)。

PS. umi的webapck配置文件需在根目录下新建config/config.js文件。

代码解析（esprima + estraverse）

esprima: 一个强大的库，将js代码转ast语法树

estraverse: 提供遍历ast语法树的钩子

astexplore: 提供可视化的代码片段转ast语法树网站，遍历ast语法树时对应此网站的结构能更方便的知道自己想获取的节点结构

核心代码：

// 代码转ast
let ast = esprima.parse(code)
// 遍历ast语法树
estraverse.traverse(ast, {
    enter(node) {
        // xxx 具体代码
    }
})

具体的代码可以参考esprima和estraverse的官方文档，此处不再具体介绍。在遍历语法树时，可以根据astexplorer这个网页展示的语法树结构进行遍历。

图像渲染（mxGraph）

核心代码：

var graph = new mxGraph(container)
// 清空画布
graph.removeCells(graph.getChildVertices(graph.getDefaultParent()))
// 开始绘制
graph.getModel().beginUpdate()
// 绘制图形
var cell = graph.insertVertex(parent, 0, tap, x, y, w, h)
// 绘制cell 和 step之间的连线
graph.insertEdge(parent, null, '', cell, step)

需要注意的点：

1. 交互上涉及到点击按钮后重新绘制流程图，所以需要在重新绘制前清空图层中的单元。否则会出现新的图块和旧图块混在一起的情况。

graph.removeCells(graph.getChildVertices(graph.getDefaultParent()))

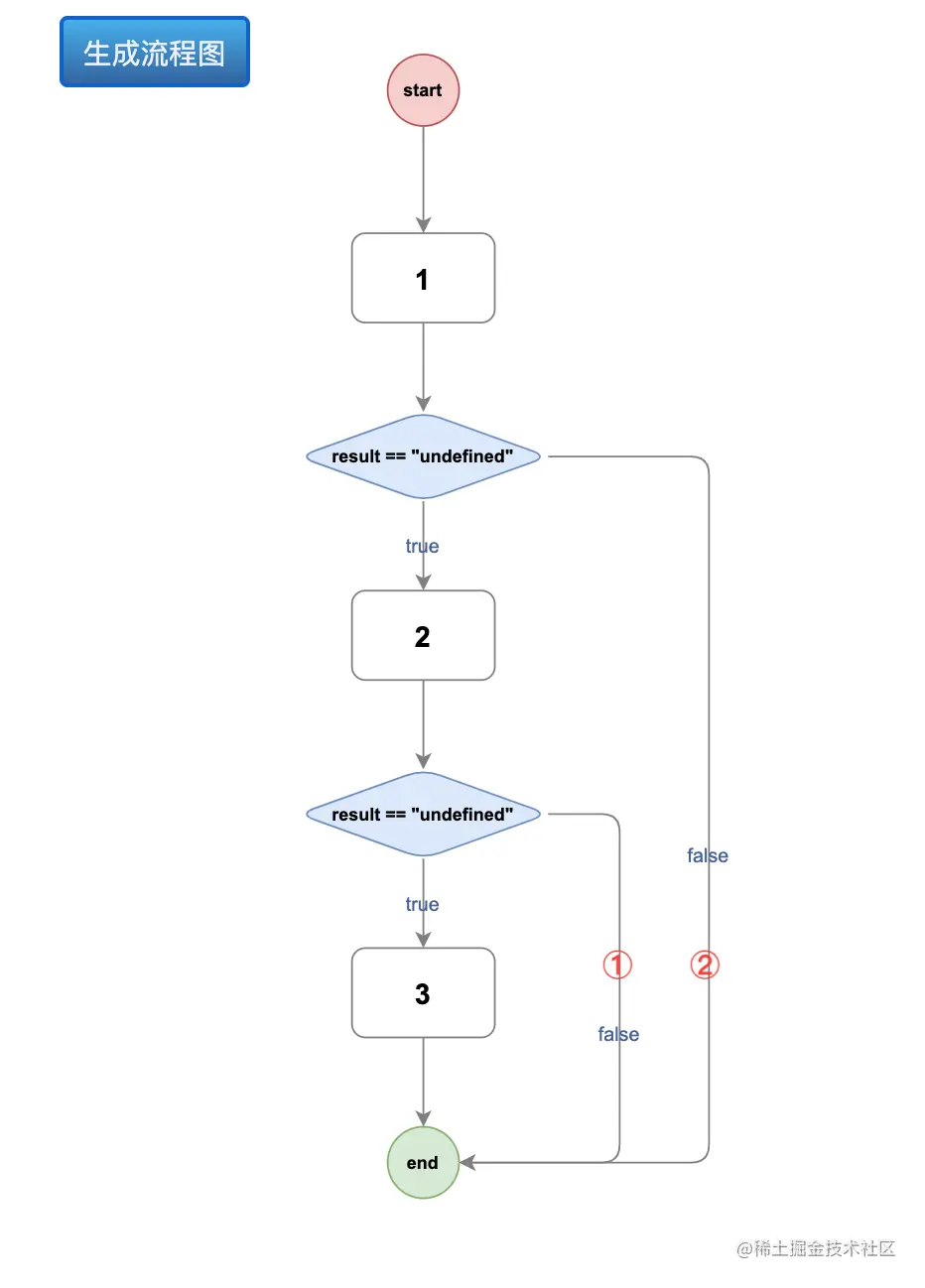

2. 连线时为了避免①和②两条线黏连在一起，设置了线上的点的位置

var line = graph.insertEdge( parent, null,'false',step,end)
// 固定线经过的点的位置
line.geometry.points = [new mxPoint(pointX, pointY)]
